铝合金100线槽水平直角弯简易做法
粉丝1191获赞5361
相关视频
04:21查看AI文稿AI文稿一百乘一百，桥架九十度水平弯头。根据自己的需要预留好长度，确定好中心线位置，围绕桥下一周划好中心线，中心线边框与底部的线一定要对齐。 测量一下桥架宽度，一百桥架实际宽度只有九点五公分，自己根据实际尺寸来画。从中心线量过来九点五公分画上一条线，这一条线对应的是边框宽度， 再从这条线量过来也是九点五公分，再画一条线，这九点五公分对应的是桥架底部宽度， 接着画上一条斜线，注意斜线的画线方向。从中心线量出来十九公分，再画一条线，这十九公分对应的就是桥架底部宽度和桥架边框宽度的总和。 测量一下斜线长度，根据斜线长度从边线量回来再画一条线。边框这部分对应的是桥架内斜角的边框 与中心线之间，剩余部分我们用来打螺丝，如果这部分过长，我们保留三到五公分打螺丝即可。在底部中心线与边线之间画上一条斜线，底部离与边框包边线位置下预留大概一公分左右的底边托边。 一百乘一百，桥架九十度水平弯头的画线已经完成了，我们准备开始切割。首先把三角形的线切割掉， 把斜线切出来， 边框上端折弯部分同样切掉。 接下来开始切中心线，边框上的中心线与底部中心线都要切长，现在切的这部分是桥架固定螺丝的位置， 边框斜角包边的两条线只需要切一条痕迹即可。为了方便折弯时不变形， 边框上需要切开一个大约九十度以上的微型切口，将底部中心线切开，边框包边下预留这一公分，同样来切开， 再把底部斜线切开。切割完底部斜线，我们的切割任务就完成了， 打磨一下折弯部分，方便把边框与底部折平。桥架的切割基本上完成了，将刚刚打磨那一部分与底部折平， 如果毛刺多的话，我们需要打磨一下，避免以后伤到短线或电缆。以上工作完成后，我们就开始着弯了，将打螺丝的位置完全嵌入到另一面的边框上。 接下来就是打螺丝了，我们用大力钳夹紧桥架边框，打上螺丝。桥架比较小，我们只需要在边框加固一颗螺丝即可， 底部同样也要打上一颗螺丝，如果打螺丝的时候桥架下沉的话，我们可以用拿东西垫一下，方便打螺丝。 一百乘一百，桥架九十度水平弯头制作就完成了。感谢大家的观看，如果觉得我的视频对您有帮助，记得帮忙点点赞，支持一下，关注我，学习更多桥架安装知识。
2482奋斗中的水电工
03:30查看AI文稿AI文稿一百乘一百桥架三十度爬坡弯制作教程桥架三十度爬坡弯，切口系数是零点五，爬坡系数是二点零，一百的桥架切口宽度是五公分， 这五公分是根据桥架宽度乘以零点五得出来的数值。我们先在桥架边框上画上三个点，每个点的间隔是二点五公分。 我们现在画的这个是三十度上弯。注意看斜线的画法，桥架上弯头开口向上，下弯头开口向下，桥架的爬坡垂直高度是九公分，三十度的斜边系数是二点零， 斜坡长度用九乘二等于十八，从第一个角的边线量过来十八公分，到第二个角的中线上画一条线， 这十八公分就是桥架斜坡的长度。我们接下来开始画下弯头，从刚刚量过来的点画上一条中心线，从中心线量出来二点五公分，两边各画一个点，这个角的开口宽度同样是五公分。 然后画上切割斜线，第一条的切割斜线是对着点画的，而现在第二条是任意画的。接来下是底部的画线线， 桥架上弯头底部只需要画中心线，下弯头底部需要切割，则需要画上三条线，这三条线需要与边框上的点对齐。现在画的这些切割斜线都是任意画的， 桥架边框两面的画线方法都是一样的，我们可以参照第一面的画线方法来画，需要注意的是斜线的方向不要弄，弄错了。更新了那么多桥架安装制作教程，如果觉得我的视频对你有帮助，记得帮忙点点赞，支持一下，关注我可以学习更多桥架安装知识。 划线完成后，开始切割桥架下弯头边框位置，切割时边框上那一公分的直弯部分保留出来，不要切断， 我们量一下，看看爬坡高度是不是九公分。
515奋斗中的水电工
02:45查看AI文稿AI文稿确定桥架中线位置，中线位置两边尺寸不得低于桥架底部宽度和高度的组合。一百乘一百，桥架桥架中线两边二十公分处刻画一条线， 这个二十公分线是桥架底部和高度尺寸相加得出来的数值。中线过来十公分的地方再画一条线，这条十公分线是桥架底部宽度， 接着画斜线，并量出斜线长度，斜线长度十四公分。在另一边的边线往回画一条十四公分的线，这线是根据桥架斜线长度计算的出来的， 最后剩下的那一段就用来打螺丝。 底部中线， 注意底部斜线画法画在需要包底的那边，预留一公分左右的包底画线，包底做个斜角，这样做出来比较好看。画完这条延伸过来的中线就开始切割了 啊！
1242奋斗中的水电工
01:40查看AI文稿AI文稿今天学习的是任意角二点零，今天的案例是转弯贴墙不使用红外线 坐桥架，遇到这种情况，我们不使用红外线也能快速做出来。评论区这么多人想看，今天就一分钟教会大家 拿一条同规格的桥架，把它们重叠对齐，把桥架抵住墙，操作时注意安全。 对齐桥架边亮出切口尺寸，另一边可以划线标记，也可以直接量出转弯点。来到划线这里方便大家理解。划了两条桥架，以转弯点为起点，垂直划线， 往尖标记出缺口尺寸，画出斜边，在斜边处画桥架宽的垂直线连接桥架边，这样就得到了任意角的开口尺寸， 这就是最终的画线，蓝色部分切除。温馨提示，大家做任意角时记得分左右， 当遇到大角度时，我们还可以把角度拆分。想看的评论区扣一，我们来看这个效果如何？
1117欢先森（桥架）
01:41查看AI文稿AI文稿今天我们来做一个桥架，垂直九十度弯头，首先我们量二十六公分，因为我们做的这个桥架水平底部与地面是三十二公分，所以我们量二十六公分，然后再量八公分， 为什么量八公分？因为我们的桥架边是十公分，十公分乘以它的系数零点八就是八公分。再在上面找到中心点，二十六加四三十二公分中心点，中心点把下面两条线连起来，画成等腰三角形，这边也是一样， 接下来从这个点再往前画八公分，然后从八公分这个点往前再画八公分，和前面这个三角形画一模一样。 找到三角形的中心点，画出等腰三角形底边，我们给它写上都是八公分，然后再画出斜线，把这个斜线切掉 好，底部也是一样，这边也是一样。 画完之后拿出角磨机，然后把需要切掉的部分切掉，切的时候注意安全啊。 然后这个弯头接下来我们就做好了，打上固定螺丝，把里面需要磨掉的毛刺磨掉，这个高度正好三十二公分。
8479弧圈球儿转
02:18查看AI文稿AI文稿二百乘一百，桥架九十度上弯死角弯头。桥架九十度，弯头切口取桥架宽度的两倍。二百乘一百，桥架边高为十公分， 切口取边高尺寸的两倍，也就是二十公分。将这二十公分画上三条线，每条线间隔十公分。如果我做的视频教程对您有帮助，那就帮忙点点赞支持一下吧！视频上画虚线的地方是切割线，桥架底部是不需要切割的， 所以底部画不画线都可以。桥架边框另一面画线与第一面画线对称，不同的桥架弯头用在不同的场景，这种桥架死角弯头正常情况下不建议使用，角度过死并不利于放电缆 后面切割与组合部分，大家就自己往下看吧，关注我，学习更多水电安装知识！
598奋斗中的水电工
03:27查看AI文稿AI文稿三百乘一百五十，桥架九十度水平弯头制作方法，首先围绕桥架一周画好中心线， 中心线量过来四十五公分画一条线，这四十五公分是桥架底部以宽度以及桥架边框高度总相加的总和。桥架底部宽度三十公分加上边框高度十五公分得出来的数值， 中心线量过来三十公分，再画上一条线，这三十公分对应桥架底部宽度， 然后画上，在两线之间画上一条斜线，注意斜线方向弄错了，整条弯头就废了。测量下直线长度，根据斜线长度从边线量回来再画一条线，这一段是桥架内角 包边长度和斜线长度刚好一致。然后接着画五公分左右的连接部分，用来打桥架螺丝，接下来是桥架底部的画线，桥架底部斜线画在桥架边框包边这边， 接下来画的位置是桥架弯头底部，用来托底部分，大家可以适当画宽一点， 这个位置在制作时也可以打上一颗螺丝，这样使桥架弯头更加牢固。桥架画线部分已经完成，接下来我们开始切割。 视频中中心线右边展开后是桥架底部部分，左边是桥架边框包边部分， 包边部分需切一条线，这样在折弯时容易很多，如果不需切，在折弯时碰上厚一点的桥架可能没办法弯。 剩余的切割与组合部分大家可以接着往下看，就不过多解说了。 如果你觉得我的视频对你有帮助，记得帮忙点点赞，支持一下，关注我，学习更多桥架安装知识！
2401奋斗中的水电工

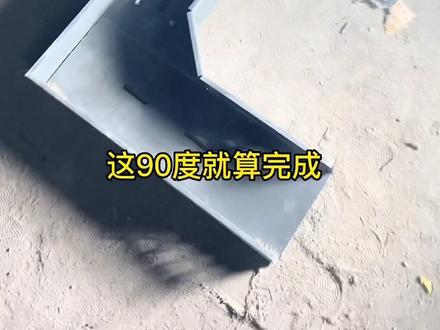

04:54查看AI文稿AI文稿看小胡，今天嘎一个直角九十度，外直角内四十五，完了带斜坡带包边，跟咱们买的那个直角弯头是一样一样的。 看看咋嘎的。看一个中线画一个中线。对，这中线就是咱们拐弯那个直角的中线， 这个小价是二百宽的，二百宽成一百高的 调价，底宽是二百，完了之后从这中心线一边发二百 同线。如果要是娴熟的大师傅，这个线可以不画点点也可以，咱们是为了讲解变高十公分， 从从这个这个外线再返十公分，有的边高十公分吧，就再返十公分。 看这边也一样，这块是中分，这是中线两边底边是二百宽，两边一边中分，侧边的都有点画容， 这两个侧边也画上印。 这个鞋边就是九十度为俺内衣四十五度的一个鞋边，这个是不要的，这是切割不要的，打叉的不要的，正好十四，它的系数是一点四，四十五度的一系数是一点四， 这边不要，那个边是不要的，看见了吗？这个十四公分，完了从这边返十四公分。这十四公分是包边，那个底边要把他这个鞋垫包上的， 这就是刚那个舌头，那个舌头到时候得插到这个里边啊，用螺丝钻上眼，看他发个眼就是钻螺丝的 虚线，就是不嘎舌嘎嘎印的，为了好微，这个虚线也是这边嘎掉，完了，这两个粒边嘎掉小枕边， 底下这个切割线就折弯的时候这个鞋脖子打折的，这主要的哈， 这个就是底下包边包斜坡那个边的，扎一个小斜口，这边也是一样。 嗯，这个边就是包的包这个这个斜边的，我干完了之后看一下，对，那个叉是不要的，嗯，这个不要的吧？这个，这个，这个是不要的，嗯， 好，这个也是虚线，这个虚线这个边是得给他踩平了的，所以说这样用转磨机给他磨一下，不磨的话掰不过来。 完了这块有个角，这中心中心线的这个角要嘎出来，要不然一会你得四十五度的时候，这个角不嘎，这嘎顶着，你折不过来，开嘎， 看，这就是干完后的成果，这个边不要干掉了，完了这块是不要的，这块就拿下去了，这个就是那舌头，完了这个夹也是不要的。看，这样围过来完事，那这个得踩下去，嗯，踩平， nice， 那就是那个内角两个四十五度的斜坡， 这舌头，这舌头就这么掰过来就完事了啊，这就是做完后的成果。完了这个舌头，这块转个眼给他拧螺丝，完了，这个底边这个底， 这两个地方转两个眼拧螺丝，这就固，拧上这个操作就完事了。看看这看，这九十度就干完了，这两个螺丝是固定的，一整拧完这个鞋垫看着没？这底下是包边的，看着没 看就跟奶奶一样，底下有个包边，这斜坡，走过来看看里边 这个舌头，看见没？这个舌头拧个螺丝固定上就完事了。完了之后这两个点螺丝固定上用沙螺丝，这九十度就算完成，外角九十，内角两个四十五，穿电缆的时候非常顺畅，如果觉得有用的话可以收藏一下。
2.6万周周兄弟
01:37查看AI文稿AI文稿今天讲解一下铝合金线槽安装过程中转角的应对办法。转角主要分三种，分别是水平转角、 阴角、阳角。首先介绍水平转角的制作方法，准备两个线槽，盖板先放到一边。第一步，制作九十度底槽转角，将两根底槽一头靠近拼接九十度转角，用笔标记需要剪切的距离，按照标记减去多余部分。 将需要拼接的线槽放进处理过的线槽内，用笔标记出剪切距离，按照标记剪去多余部分。 将处理好的两根底槽组装在一起，检查是否贴合。第二步，制作九十度盖板转角，对应底槽剪开部分，在盖板 上做好标记，用直尺沿着盖板对角点到标记点位置，画好剪切线，沿着标记线减去三角区域。 剪切完成后，盖到底槽上，检查角度，是否需要修剪另外一根盖板，按照同样方法剪切。 第三步，将处理好的两根盖板切口处对角靠近，发现卡扣位置突出无法贴合，修剪两处卡槽位置斜角，再将两根盖板切口处对角靠近，两根盖板贴合就比较好了。最后固定底槽， 放好线路，盖上盖板，我们看下效果。
405快乐大虾

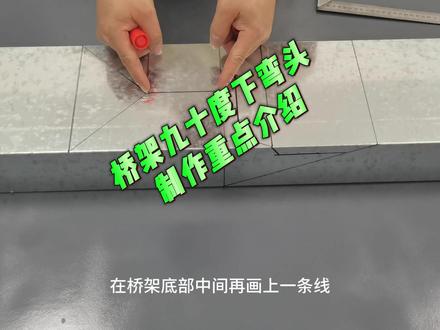

02:16查看AI文稿AI文稿桥架九十度下弯头制作重点，详细解说适合各种大小规格的桥架。 首先我们介绍第一种桥架边框加桥架底部宽度一半的做法。首先围绕桥架一周画条中心线，在桥架底部中间再画上一条线，这条线的长度是桥架边框的宽度， 边线与中心线的距离怎么计算呢？是桥架边框宽度加桥架底部宽度一半得出来的数值，得出来的数值对应的就是这段长度， 这边中心线到边线的距离也是一样长，都是桥架底部宽度一半加边框宽度， 在这条线的后面画上斜线，根据斜线长度从这边边线量过来画上一条线，这条线对应的就是斜线长度，中间剩余部分预留大概五公分左右，用来打桥架螺丝。 它的制作重点就是桥架底部宽度一半，加桥架边框宽度来画这条边线。 我们接着介绍第二种下料方法，桥架边框宽度加这段任意数的下料方法。首先围绕桥架一周画条中心线，从桥架边量出来，比如十公分、十五公分、二十公分都可以。在这位置上我们再画一条线， 这条线的长度就是桥架边框的宽度，用桥架边框宽度加这一段来画边线， 这边边线画线也是用桥架边框宽度加这一段距离来画这条线，比如这段长度是十五公分或者是二十公分，那么就用这段长度加边框宽度来画这边线，然后在这后面画一条斜线， 根据斜线长度从边线量回来，再画一条线，中间剩余部分预留五公分用来打桥架螺丝。 桥架边框宽度加这段距离来画边线，这是制作重点，制作重点都是用边框宽度加这段长度来画边线。 桥架九十度下弯头的制作重点就介绍到这里了，感谢大家观看，关注我，学习更多桥架安装知识。
794奋斗中的水电工
01:36查看AI文稿AI文稿把需要的尺寸量出来划线，这也是水平弯的中线，再把中线引到两个侧边，在需要拐弯的那一边，中线两边各划十公分， 一条中线，这是我们这条中线，然后弯好以后这边十公分，这是我们想要的十公分，这边十公分就是我们想要这个十公分，再往两边各划七公分，之边 这个七公分就是这个七公分，这个七公分就是这个七公分。那怎么切合？就画完了，然后往回画这个斜边，从这边也可以，从这边可以，我们从这边跟那边一样画个十点三公分的斜边 线，画完以后放舌头对斜边十点三十度， 这个是几边？沿着斜边的线换过一点五分小边，再跟中线联系。我们这个水平弯中线一边是斜边，一边是下面补的，然后这边是下面补的斜边，因为这个十公分斜边就是从这边这个角连过来，跨过来使用 像我们水平方的整体，发现整体切完以后，这是个大口，这轻磨一下，这轻磨一下，这边切开，这边轻磨搬过来的， 达成螺丝严丝合缝，看瓷砖缝刚好是九十度。
3182强电安装（大伟）
01:22查看AI文稿AI文稿今天给大家制作一个电缆桥架的水平九十度弯头。首先先画出中兴线，从头上到弯头外边需要的长度就是中兴点的位置。接下来量一下桥架底高，它的底高是二十九点七公分，就从中兴线往前画二十九点七，再量桥架边高为九点七，往前画出九点七位置。 然后从边高线到中兴线，总长为三十九，即在中兴线到另一端三十九公分位置画线，然后画出边高对角线， 接下来是关键，量出对角线长度，这里是十四公分。然后从三十九公分这条线往中心线方向量十四公分画线，再画出切角斜线，这里没拍到镜头里桥架拉过来可以看到这里已经画好。再把中心线延伸到底边画线，这里留出一公分左右做托边，沿着中心线画出斜线。 接下来拿角磨机开始切割 中心线，上面切个开口，方便折弯。 感谢观看关注我，下期录制偏心大小头制作。
542弧圈球儿转
