大家好，今天老徐和大家分享一下，我们怎么快速的看懂水电图纸进入施工，呃，这是一份 cad 的 排水图啊。一， 呃，这是一层的啊，我把它放大了，为了能让大家看得清楚，其实我们看水电图纸进入施工的话，你只要掌握几个关键要点，其实是可以快速的啊，可以进入施工啊，看懂首先一点我们看哦，这个 管子是多大的？第一，一百六的是什么管？ w 是 污水管对不对？那么至于什么材料材质的，那你你就要去这个在总设计说明里面去看一下，是采用 pvc 还是其他什么管 啊，因为他有些地方要求可能会不一样啊。好，我们接下来一点我们要掌握是什么呢？就是标高的问题啊，我们把拉过来这里写在这里，管中心距地平以下，呃， 一千二毫米就是一米二，对不对？那么这一点有一点要千万要记住了，兄弟们， 他这里没有写室外地平还是室内地平，对不对？所以你不用不论说哦，凭经验哦，我就按室室外地平来，不一定的，所以一定要问清楚了，很容易犯错了，这个地方啊，兄弟们记住了。 第四个呢，我们要掌握这个坡度的问题啊，坡度，这个很重要啊，这个很重要，很重要， 每个规格的管材的坡度是不一样的啊，要注意，如果说平面图上没有坡度，那就到 系统图里去找系统图，如果找不到的情况下，那就要到总设计说明里面肯定会有的，这个兄弟们一定要注意，千万不要弄错了，坡度很重要啊， 只要掌握了以上的几点，是不是非常的简单，你在现场直接可以双手去干了，学水电，关注老徐。

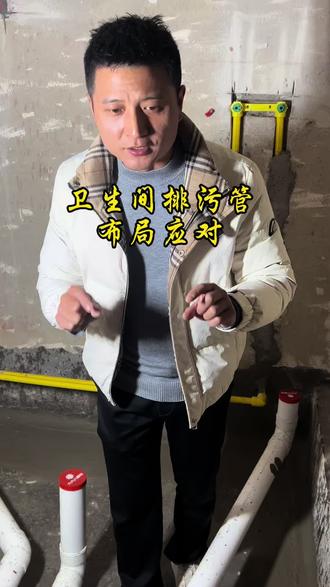

我们今天来看一下卫生间里面的排污管道的一个布局，首先第一个我们来看哈，这样子是属于一个外墙的一个排污进来的主管道哈， 主管道，然后过来这个地方安马桶，那么这样子用四十五度的间距不够，那么我们就只能用到登山通，其次过来的每一个点哈，看到没有，分出来的七个管是斜山通过来，然后是四十五度排水更顺畅。其次 这样子的浴室柜儿下方，那么我们做墙牌这个位置一定要加纯水瓦，以及这个地方还要做一个啥子检修地漏，方便以后比如说有头发呀，或者什么之类的掉下去好检修好维修管道不容易堵。 其实这是我们预留的一个二次排水，就是我们贴地板砖儿上面的二次排水的一个一个口子哈，贴砖儿的时候会把它盖起来哈。另外一个那么这边安地漏也是同样的一个道理，那么这个地方也要安纯水弯儿， 最主要的看一下哈，就是当我们的空调下水没得地方走的时候，那么我们预埋这个空调下水， 一定要预埋在这个纯水管的上方，要保证这个管道里面，然后长期有水能够封存的，这样子他才能壁透。你们家里面是不是这么做的？这个管道。

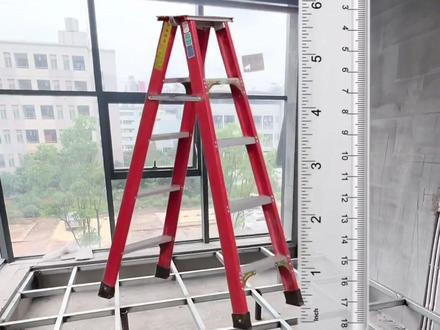

地面不能下沉的情况如何排布排污管道？由于是商业用房，层高比较高，我们可以采用地面用钢架焊接抬高，留有排污管道 排布通过的空间，后期再在钢架上铺上一点八厘米厚的木工板，这样既解决了排污管道排布的问题，又不影响实际使用。

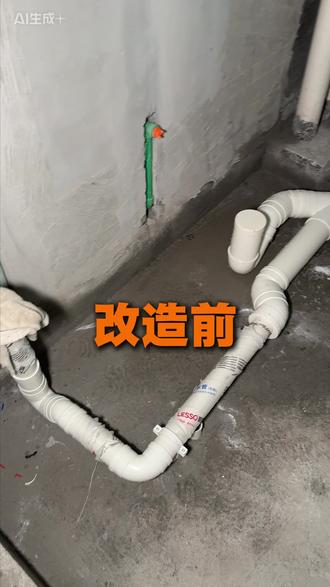

排水管堵有两个地方就是没做好，第一个就是他没有使用合理的配件，第二个就是没有合理的坡度。之前这个师傅他是怎么做的呢？一边在这里嘛，然后台盆嘛，然后这边是个领域嘛，他的领域他是在这里用的一个顺水三通，直接这里连过去的，他会先撞击管壁 减速以后他有可能就会停在这个中间。你看我们现在这个排水，我们是做了一个斜三通，你这样一排他就很顺畅的，为什么我们没有说为了省点材料直接从这里过来嘞？因为我们要把污水的放在木板，他是最后一个排水的一个点， 所以我们就把它从这边放好，坡度从这边绕过来，就是这两个点是在他的后面，这个地漏啊师傅他是坐在这个中间， 其实这个坡度倒水不是很好放，我们现在就是尽量靠墙放，但是我们找坡的话就往这个边上这样找。第一个是我们把这个坡度放好， 我们在淋浴的时候水打下来，马上就快速的就排下去，不让它积水。第二个就是我们用这种环氧的填缝，或者用水泥基的填缝把缝隙填充好，它的水是下不到几层去的。那我们抓字排水的意义在哪里？你有没有想过？

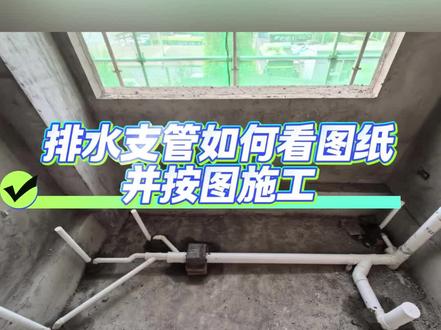

排水支管如何看图纸并暗图施工？以这个厕所为例，我们需要在图纸中找出每个下水口位置，支管路线和每个下水口位置的管径大小， 还有下水口是装弯头还是存水弯。首先我们先找下水口位置需要看的图纸名字叫做卫生间大样图，我们将图纸移动到大样图位置，把图纸放大，我们可以看到这个 w l 就是 厕所的污水立管位置，通过立管位置我们就可以分清厕所的方向， 黄色这根 w 也就是污水水管了。再通过图例就可以分清什么地方是蹲便地漏还有洗手盆下水。将蹲便放大，我们可以看到这面墙体道管中的位置标有一个尺寸，这个尺寸也就是蹲便下水管中离右边墙的尺寸。同样蹲便下水管离后面墙的尺寸，也就是旁边这个。 我们再移动到支管轴测图，通过这个图就能清晰看到所有支管的口径大小。另外这个图还可以看出地漏位置和洗手盆位置是需要装设存水弯的，蹲便位置不用装存水弯。

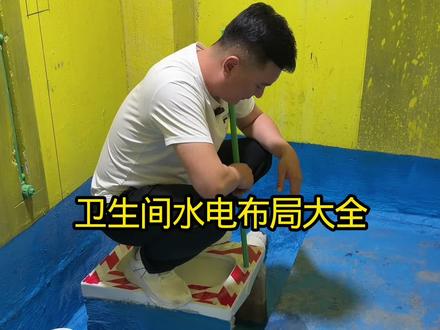

蹲便器蹲着上厕所，马桶坐着上厕所，一个坐着上，一个蹲着上，两个人可以同时上厕所，说这是公共厕所吗？不是，这是咱们业主的家里，一百平方的房子，两个卫生间，其中一个卫生间做的就特别的有特点， 你这个蹲坑你家想做还不一定能做了呢，他这只有是下沉式的卫生间才能做这个蹲坑，不然的话，你看他这么老高，你家是平的卫生间，你得去两三步台阶你才能做这蹲坑啊。 然后旁边他这个卫生间比较长哈，又加了一个马桶，有人喜欢蹲着上厕所，有人喜欢坐着上厕所，那你看你蹲着也能上，你想咋上就咋上，贼自在。 但是啊，水电工在改水电的时候，这个管你得提前留好了，他家这个卫生间跟你家就不一样，他留了五个管。老铁你看啊，一根排水管，两根排水管，三根排水管，四根排水管，马桶下边这个东城下边还有一根，总共排了五根排水管，咱们看看啊，都是怎么留的来。 第一个是浴室柜的墙排水这块有一个重点啊，你千万别做这种九十度排水，九十度排水后期这根底下胶圈老化，容易渗水漏水，一定要做这个啊， 四十五度墙排水流水顺畅，不容易堵，而且避免后期滴水渗水导致卫生间地面潮湿。 然后下方你看通过两个四十五度弯，然后拐过来，你这块不能直接做九十度，直接做九十度，没有两个四十五度流水顺畅， 这是第一根啊，然后第二根，这根管非常的关键啊，这根管叫做什么呢？叫做检修口，他也叫做二代强排水，也就是说咱们强排水如果堵塞了，可以通过这根管，哎，进行一个通畅，他也叫做一个检修口的一个作用，也叫二代强排水， 然后第三根管就是这根了啊，这根管很多老铁都问我，什么叫二次排水？二次排水它就叫二次排水，它也叫暗漏，所有渗透到沙灰尘里面的水都会通过这根排水管流走。 哎，它非常关键啊，下沉式的卫生间，你就做一个独立的，如果说你家是平的卫生间啊，你就利用地漏这根管做一个二次排水管，这是第三个， 然后第四个呢，就是这个了啊，哎呀，第四个就这啊，这个位置啊，第四个，第四个在这啊，这是马桶的一个下水管，距离墙面往外翻到下水管这个中心点啊， 三十三公分，你可千万别留错了啊，一旦留错了，对不起了啊，留错了你这块马桶就容易堵了，能留三十三就不留四十三， 你千万别做错了来。第五个就是马桶的啊，这个蹲坑的下水管，这个蹲坑的下水管吧，如果说你家里有地漏啊，你就这个，第五个就是地漏， 你就没有地漏了，说这个有蹲坑了，那就不需要地漏了，蹲坑就是整个卫生间的最低点，就替代于地漏了，咱们洗完澡的水都会通过蹲坑，他就流走了啊，这个也特别的关键啊，但是他这里边上水管改的也特别的有特点，你看啊， 这块咱们留有一个水龙头，改水电时候你就得买好，这个叫什么呢？这个叫做暗藏式的水龙头哎，装修完之后效果特别的好，来，你看啊，暗藏式水龙头是啥样的？装完是这个效果的， 咱们不装，不把水龙头装在洗手盆上，把水龙头装在墙上，中间没有这个水龙头更加的干净，方便打理，而且档次感觉会更高。所以这个时候啊，你也想做，那你就必须要在改水电的时候，提前把这个水龙头预埋到墙里边，你这样才能形成啊。 而且啊，这个水管改造重点也特别的细节，老铁，你不用看别的，你就看这双眼皮，你就能看出来你家水电工的手艺好坏，每一个接口你都瞅一瞅，看看是不是双眼皮，哎，你双眼皮，你看他才有效果啊。其次，你看每一个接口，看这个来，你看这个，哎，这边还有这边， 挨个瞅，挨个看，全是双眼皮的小效果。但这不是最关键的啊，最重要的是你的管的问题，你看啊， 咱们水电路卫生间一定要走顶，为什么让你走顶啊？走顶不影响做防水啊，你要走地也是可以的，你比如说我这个水管，我走地了没问题，但是你走地的时候，你做防水找坡，然后刷防水，这个时候他这个管在这，他就大害啊。 你做防水找坡，你说我超过这个管吧，不行，你贴瓷砖影响瓷砖高度，你说你不超过这个管吧，这个管它漏出来了，而且这管它活动啊，就导致防水层底部它就开裂了，就导致咱家防水就漏了。所以说啊， 卫生间改水电能走顶的，尽量的走棚顶才是硬道理，而且这个水管的直径特别关键，你看我手里拿的这个啊，这叫呃，四分管，也叫二零管，那好，咱们这也是四分管，二零管，但是问题不在这，问题在这，你看 这个水管进来之后，像这两条这都是六分管，然后改到墙里之后，把它变成了四分管了。为什么要这么改呢？ 就是为了降低墙水的问题，你看他家有两个卫生间啊，这是其中一个，这个呢比进水口比较近，这个水的压力还行。 你看前面这这块还有一个卫生间，如果你的水管直径都用一样的，比如说我都用六分的，或者是我都用四分的， 那这样就会出现墙水的问题。你比如说刚才那个卫生间放水，你这个水管直径是一样的啊，那你在这个卫生间你再次放水的时候，你就会发现这个卫生间的水压非常的低，还没有小便你油大呢，所以啊，咱们要降低墙水的压力，那怎么做？哎， 就走主管线的时候看啊，主管线都是六分管来，在这能看得清楚一点，你看啊，这个位置，这个包的接头，这叫六变四大小头， 上边还是六分管呢？哎，到下边就变成四分管了，这样呢就能有效的降低这个墙水的问题，这两个卫生间不管哪个什么卫生间放水压力都非常的大。

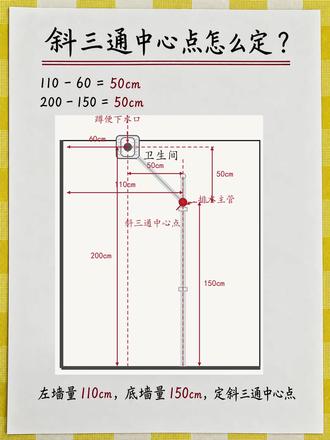

斜三通如何快速定位计算？先看已知尺寸，蹲便下水口离左墙是六十厘米，排水主管离左墙是一百一十厘米。 用一百一十减六十等于五十厘米，可以算出蹲便下水口和排水主管之间的横向差值是五十厘米。再看竖向尺寸， 竖向差值和横向差值一致为五十厘米。蹲便下水口到底强是二百厘米，斜三通中心点到底强是二百减五十等于一百五十厘米。 也就是说，这个定位关系本质上就是蹲便下水口中心点在左强六十厘米，底强二百厘米。推出斜三通，中心点在左强一百一十厘米，底强一百五十厘米。

餐饮店他们觉得最重要的是菜品，我觉得最重要。什么？排水呀？啊？排水井管道重新改的，原始工程管道是一百一的，现在咱们做的是一百六的，有一个管道咱已经装完反味器了，就是这个东西水 流出来他自动打开，水流完以后他关上，就防止咱们井里边的那些进入咱房间内。这个东西必须要装的啊，这是一百六的幺六零的，他是根据咱管来一百一管就装一百一的啊，这个尤其重要，这两个管 保证有正确的排水，坡度一定抬高，这样井里边一旦满了以后会影响使用，工程的管道就特别低，在这水底下呢。呵， 排水管道转弯的地方尽量用四十五度啊，这样排水更顺畅，九十度的他容易堵。看到那个洞了吗？ 那个就是咱们的屋里，我原计划是从那两根一百六管道直接到井里，在那个梁下面过来，结果这块还有道大梁。好家伙，所以说咱们保证房屋结构不动的情况下，千万不要动梁啊，就能动承重。 没办法了，屋里边到这个位置用一百一的管道做，然后再梁上走，剩下在这个位置咱们做四十五度接头，直接进入这个一百六主管道总是能给我出点新花样。餐饮店必须要做独立排水， 厨房单独一路，卫生间单独一路，明白各走各的，一定注意划重点，关注我不迷路。
