华为韬定律和amd3d堆叠区别
我是台湾人，也是中国人。大家好，杨峰。前几日，华为发表了芯片制造技术的涛定律，网络上很多人认为这是半导体制造工程的技术突破，特别是中国缺乏先进制造技术下的弯道超车， 但是其中所涉及的技术非常复杂，也未必是许多网络博主认为的弯道超车。 从 cpu、 gpu 等芯片架构设计来看，采用这项技术会导致许多的工序需要重新设计，其中涉及许多技术上的困难。 以全球范围来看，一些世界芯片大厂也在往这个方向努力，不是只有华为一家，但是华为的做法更深入，如果做到了，那真的是要佩服华为。给予掌声。 今天我们会用最浅显的文具向大家解析报告，与韬定律相关的芯片设计制造，一定听得懂，听不懂可以找我算账。 简单说，华为发表的 top 定律是利用空间折叠技术将芯片中的晶体管 transistor， 台湾称之为电晶体。从传统的二维平面布局改为三维的立体布局， 这样做有什么好处呢？因为三 d 布局可以提高整体芯片的运算速度。为什么？简单的从两个层次来说，第一，芯片中的晶体管密度很大，有巨量的芯片， 大家不要以为一个小小的芯片了不起，几个公分大小，但是内中可能有几个亿、几十个亿的晶体管。 就以早期的 intel pentium 芯片 pentium 来说，有三百一十万个晶体管，其后的 iphone 有 七点七到数十个亿的晶体管。 第二，晶体管的距离很遥远。当我们说一些晶体管的距离遥远，有些人可能会说，你在开玩笑吧，就几公分大小的芯片，有多远呢？ 虽然一颗芯片的实体不是很大，但是把这么多的晶体管放在一个芯片里头，从芯片的围观世界来看，这颗芯片就像是一座城市，一座超大型的城市， 就像我们看到的纽约、旧金山、上海、北京一样的超大都市，其中有很多的房子、楼层、办公楼、道路、桥梁，还有仓库、红绿灯等。 由于这个超大城市太大了，区的面积广，因此又分隔成北区、南区、东区、西区或是行政区、市中心、文旅中心、朝阳区、静安区、闵行区等。 但是如果从南区到北区，途中可能需要经过一些其他的区域，也会通过许多条的道路、桥梁飞，但距离遥远，时间也就耽搁了。 但是如果把北区翻到南区的上方，可以直接上去，距离不就短了吗？时间也快多了吗？ 类似的道理，一些经济管到另外一区的经济管，路途遥远，道路也很长，好比说计算单元到存储区。 大家不要以为精密管很小，微电子的电路很小，当你从微电子的世界切入一点点，距离就变得很遥远。 如果道路很长，不管你是搭乘汽车还是电车，能量的消耗就大了，产生的热能也多了，对吧？ 如果把一些距离比较遥远的经力管，利用空间技术把它们翻过来或是折叠上来，它们之间的传输距离就变短了，对吧？ 也就是说，距离变短之后，彼此数据的传输速度可以加快，所需的时间少了。换句话说，整体芯片的效率提高了，速度变快了，能耗也可能降低，这就是他的定律的基本概念。 这个说法看起来很有概念，绝对是一个好主意。然而，事情起来可不容易啊。 想想看，把平面的城市变成立体，道路要怎么搭建？交通耗资要怎么做呢？物流要怎么做？如何传输？这些都是问题。 利用空间折叠技术，不是简单的把一些精密管或是逻辑门 gate 搬上来就可以，而是整个芯片架构几乎都要重新做，不论是 cpu 还是 gpu。 第一个可以想到的问题是，芯片设计软件 e d a。 得要重新写，传统 e d a 软件没有办法处理三 d 芯片的架构。 二零二零年五月，美国对华为寄出了零技术的芯片封锁，不管是软件、硬件还是设备，只要用上了美国的技术，都不得销售给华为，得要向美国政府申请许可。这当中就包括了 eda 设计软件， 世界三大 e d a 软件公司， synopsis、 cadence 还有 sims。 它们的 e d a 是 建立在平面的 cmos 时代，要资源空间折叠技术，这些 e、 d a 软件需要升级，要重新构造。 其中一个最困难的地方是布线 routeing。 二零二零年，我们说 routeing 是 一天软件中的一个核心重点，就好像超大城市中的道路、桥梁、高速公路要如何连接一样。 想想看，一个几十亿晶体管该如何连接呢？金属线该怎么相连？那是非常复杂庞大的工程。当我们把城市的各区域翻转过来，折叠起来，道路桥梁是不是要重新规划，重新做呢？ 当晶体管的数量增加，又从二 d 变成了三 d， 布线的复杂度 routing capacity 会更高， 只有这些吗？当然不止了，还要加上电力与散热的问题。几十亿颗的晶体管放在一个狭小的空间，电力的消耗与散热都是问题。 就像在城市中，大家都开空调，大量的汽车行驶，大量使用用电，非但电力的消耗大，也会产生热量，更何况是在狭小的空间的芯片里头呢？ 过去的平面空间，芯片散热是由芯片的上方或下方，但是在三 t 架构的芯片中间层，会变成一个超热的火炉，散热是一个大问题。 整体来说，三 t 堆叠的芯片，整个电力网散热结构都要重新设计。 还有，在三 d 架构下，时钟同步也比以前困难，同样需要在一到多个时钟周期卡塞口之内确保指令的完成。 此外，金属线路布线在三 d 环境下，困难度也增高了，因为金属线的连接也需要是立体的。 前面提到了 e d a 软件，其中的绕顶布线是在设计上解决金属路线的问题。 如果以城市交通做比喻， e d a 需要决定路线怎么走，用哪一层的金属，怎么避开道路的拥塞，怎么满足它命，怎么减少延迟。 在实际的制造过程中，要实现金属线路的铺设问题，显然三 d 架构的复杂度比平面要困难的多。 总结来说，三 d 架构的金属互联电源网络、始终网络热管理都必须要立体化，复杂度就增加了。 最后，软件与编辑器也要更改，要决定数据怎么切割，各个存储要怎么配置，这就使得编辑器 can play 了。还有调度器 scheduled 需要配合新的三 d 架构。 说了几个困难度，再来谈谈为什么空间折叠技术能够增加整体芯片的效率，运算速度就比较容易了解了。 前面提到的，晶体管的距离近了，传输速度就快了，这是简单的说法，我们再继续推， 其实晶体管的速度已经很快了，先进 cpu、 gpu 的 运算瓶颈，像是大城市里的交通问题，也就是数据的传输，数据传输的问题， 计算单元往往不是不够快，而是等不到数据，尤其是存出去 memory 的 速度并没有跟上处理器的发展速度。 重点是要把存储与计算的距离缩短来提高效能。当然，这是简化的说法，重点是把计算与存储堆叠起来，减少距离，甚至和与和之间也可以堆叠。 如果有本事把芯片中所有的精密管或是基本计算的逻辑门 get 都堆叠起来，做成一个完美的三 d 布局，对运算的提升就完美了。 但是要强调一点，不是只有华为在堆叠或三 d 架构上努力，因为达 m d、 台积电都在研发这方面的技术，它们也在疯狂地发展 h b n c o w o s 三 d 封装。 如果华为没有发布淘号定律，一般还是会认为英伟达、 md 在 三 d 系统架构与设计方面领先台积电、三星、 intel 在 堆叠技术的制程上领先。 这是为什么？说华为淘号定律并非是弯道超车，而是在另一个赛道上发力奔跑。 只不过华为的堆叠技术更深入，这是重点。英伟达与 md 的 堆叠技术是在三 d 封装，新力却不在技术上堆叠。而华为的堆叠技术是在最基本的逻辑门拉去 get 之间堆叠， 也就是刚刚提到的完美堆叠。当你在最基础的源接上进行堆叠，这就有了最大的挥洒空间，当然能够达到最大化的效果了。 最大的挥洒空间意味着设计上的自由度，因为没有任何的限制，可以尽情堆叠，尽情发挥。但是这也意味着复杂度与困难度是最大的。这就是为什么华为称之为掏定律定律的原因， 既然名字为定律，那就像摩尔定律一样，会有很多阶段的改进。华为敢发表套定律，肯定在这方面深耕许久了，并且在未来有了完整的进阶计划，进行一系列的技术堆叠与效能的提升。 根据华为的说法，在第一阶段，二零二六年秋季，也就是今年，把逻辑折叠技术先导入手机芯片的设计与制造，这是麒麟芯片方面。 第二阶段是二零三零年前后，导入 ai 芯片，这是在深腾芯片方面。 由于现阶段中国仍然在研发 uv 光刻机，与世界先进晶源制造大厂相比，例如台积电、三星与 intel， 中国的芯片产业仍然缺乏高端芯片制成技术， 在这个背景之下，发展三 d 折叠技术也是不得不然的办法。更贴切点说，中国现代化是两手并进，一方面持续发展 uv 光科技与先进制程技术， 另一方面路遇于对叠技术，二者同时并进，有可能在二零三零年前后，这两者都取得突破，在芯片的性能上一举赶上世界最先进的芯片技术所能够达到的效能。 我们做一个结论， goldenmore 于一九六五年提出的摩尔定律，至今已经很多年了，然而摩尔定律近来已经放缓了，而且成本是越来越高，不再适用之前描绘的发展速度， 这是因为晶体管已经小到了接近物理极限，没办法再进一步下去。华为大胆的用上了定律的字眼，这表示并且是在最底层的逻辑门进行堆叠，有无限的挥洒空间。 摩尔定律是把经理管越做越小，我今天也大胆地解释，华为掏定律要把逻辑门 get 距离越拉越短，或是说在研发的道路上把更多的逻辑门缩短距离， 如此就成就了韬定律的发展路径。说到这里，我们再换一个角度思考，如果二零三零年中国有了 uv 光刻机，再叠加华为领先的堆叠技术，那岂不是超越了美西方吗？ 二零三零年会是关键年，大家拭目以待。今天的分析和推理就说到这里，这里是风云天下扬风视频扬风天下谈，谢谢各位的收看，我们下期再会，大家平安周末愉快！
粉丝6.4万获赞35.0万
相关视频
06:53查看AI文稿AI文稿华为提出操井率之后，大家都喊赢麻，到底赢在哪？以及缺陷是什么？这篇通过一个最简单逻辑跟大家去顺一顺。首先大家知道所谓的操井率实际上是一个封装的概念，而封装你听起来很高大上，你可以把它理解为一个室内的装修设计， 就是在同样的一个房屋里边，如何把效率令到最大的一个逻辑。之前的封装大家知道什么？就一块 cpu， 一 块内存条，然后再加点硬盘啊，中间 pcb 板子一连，是不是就可以干活了？这不是我们传统理解的电脑吗？ 但是这个电脑越来越发展，到后边发现不够了，为什么？哎，我说在同样的一块地方，我能不能用更大的算力或者更大的存储能力去增加我电脑的性能？好，那我要不要把几块芯片一块封到一个里边去？ 哎，一封的时候就发现一个问题，我的芯片做的越小，我就越占便宜，是不是由一个芯片大芯片变成小芯片再塞进去的过程，实际上就是摩尔静电的原型啊？啊？之前我比如说是 是十四纳米啊，现在我变成三纳米、二纳米的，是不是我就可以去堆更多的东西在我同一块芯片里边，但是这个堆法实际上还是有缺陷，为什么？ 比如说你在手机之类需要密切的干活的地方啊，就是紧密联系，干活空间又特别小的地方，你就需要让他的交互更加的透彻，那你如何去办呢？能不能把他们直接封到一个芯片上， 好，有人就干活了。那我能不能不把这个内存横着堆了，我把它竖着堆，竖着堆之后呢，边上愚蠢一点地，我把 gpu 或者 cpu 放进去，然后我是不是就形成了一个整统一的芯片了？ 这个芯片是不是就可以去决定我整个设备的核心输出效率了？而且他们隔着更近， 理论上说电阻也小啊，是吧啊？消耗也小啊，所以是不是看起来效率更高啊？这是不是就是二点五 d 封装的一个概念？因为这边上是吧是三 d 的 啊， 然后边上又放了一个平行的逻辑芯片，所以完了之后它就是二点五 d 封装的概念。现在所谓的台积电所谓的因为啥现在卷的东西大部分也是二点五 g 封装的这么一个概念。 但是还有人不不满足啊，比如说啊，我是个传统的内存厂，我压根就不做什么 gpu 的 生意，我就想把单位面积内， 我把它内存效率拉到拉满，那个叫什么呢？那好，那我单纯的就把内存条给他堆的更密啊，是不就可以了？所以就出来这个类似这个千层千层汉堡似的啊，然后这个摩尔定律的极限就跑了，类似这种三 d 封装的技术， 所以现在所谓三星海力士核心的技术是不就在这里边？那么华为的掏净率到底在哪呢？华为掏净率人家压根就不跟你说一样的事情，你说你为了在同一个大小的房子里边塞更多的家具，你把家具做的越来越袖珍，你这是 干活吗？还是炫技？你现在追求的就不应该是类似摩尔定律这种芯片越来越小，塞的越来越多的这样一个概念，你核心追求的你是不是建了一个小型的工厂？那你这个小工厂核心输出是不是就是要讲究一个输出效率的问题？ 我跟你比的是，我能不能在同样面积的一个工厂里边，能把我的大芯片给塞到我这里边，并且通过我更合理的互联，更合理的布局，让所有人在这走动的时候动线更合理， 我去掉个什么东西，工人不需要绕一大圈，然后去哪个地方搬，我只需要简单的挪几步我就可以到了，所以这样的效率是不是就提升了，散热也更小了？然后虽然我芯片够大，但是我布局合理， 工人走的更少，所以在单位体积内，我是不是输出就有可能去追平你？所以我追求的是一个效率，你追求的是炫技，这个就是华为核心在提的一个问题。 好，整个事情清晰之后，我们再回到更深层次一点问题去探讨一下。首先他提出这篇论文是用在手机的 芯片里边的，为什么是骑在手机芯片里边？因为其实传统的 ai 服务器和手机其实都在集中去攻这条路线，那么在这个二点五 g 封装和逻辑芯片堆叠上边，其实各家虽然没有明确的提出槽径率，但是 也在追求单位面积的更好的效率，并不是华为一家这么干。那为什么华为提出这个事情又非常有意义呢？ 是因为之前虽然各个厂商也这么干，但是大家知道其实国外的厂商相对的独立性，并没有华为这种更强的全占性的能力，所以虽然他在提升各个部件之间的效率以及联通的 布局合理性，但是他永远做不到华为像这种一战全齐，而且在通信领域，尤其是光通信领域非常优势的这么一个地位。所以 华为提出这个掏尽率，不仅是一个掏尽率，而且是他积累了大概六年的相应范围的一系列的技术路线的堆叠和专利的壁垒。 大家知道，如果说华为我提出要这么放，未来英伟达也要这么放，好，那你先给我交点专利费用吧，是不是就从一个传统的我只能追你打的一个地位，变成了一个我也有我独特的优势的这么一个地位去了？ 好，那不足是什么呢？不足就是大家知道这次发的论文，我说是在手机芯片上，为什么是手机芯片上？大家想，因为传统的 ai 服务器没有这个限制啊，就是，所以不行，就是华为那种 超大节点啊，我一堆电脑连连在一起，你一台电脑能干？我一台电脑全连在一起，大不了我的场地更大点，能耗更大点，我也能拼，是不是？我能达到你跟你类似的性能，但是对于手机我就这么一块地，这是不是就要求装修更精致一点？那么我问一个问题，说人家 明天给你玩 a r 眼镜的呢，你现在眼镜上面就要放更小的芯片呢？你要更好的这种微型化处理芯片的这种能力呢？是不是先进制程就又被抢了一次？所以这两条路线是同样在走的，只不过大家意识到一个问题，就是摩尔定律这个地方是有极限的， 就是你现在到了两纳米，你还有多走多大的一个性价比优势，就是越走他性价比越低了，在这种情况下，哎， 我能不能在装修上面提高一些效率就显得尤为重要了，这就是掏尽率核心能带给我们的输出价值了。这篇搞懂了没？我今天没熬夜，我只是半夜醒了。拜拜。
2.3万笨鸟怎么飞
05:24查看AI文稿AI文稿华为发布的掏定律到底是个啥？打鸡血的人太多了啊，这事其实还是得理性看待啊，不要过度神话。还有很多人搞不明白，掏定律和先进封装到底是个啥区别啊？都跑到我前两天发的先进封装那个视频底下评论这个事情，今天给大家来分析分析这两者的区别，以及掏定律到底是个啥。 先说说掏是什么？掏是希腊字母，在电路里面叫时间长数啊，他描述的是信号从一个地方传到另外一个地方，花了多少时间。 打个比方啊，把电流想象成水流，那么芯片呢，就是一座城市的水网。摩尔定律做的事情呢，就是不断的把水管做细，把水泵做密啊，在更小的空间里面塞更多东西。 而掏定律做的事情，就重新设计整个城市的供水系统，让水不再走远路啊，不用等红绿灯，不用在管道里面排队。掏越小，水从水源到用户的时间就越短，整座城市的运转效率就越高。 芯片同理，掏越小，信号传输就越快，芯片的实际性能就越强。那怎么才能让掏变小呢？行业里面其实已经有了三层的思路，但各有不同。 第一层就是先进封装，或者叫三 d 堆叠啊，这个说白了，就把原来分散在城市各处的泵站啊，水库、进水厂，直接盖到一栋楼里面，水不用再跑半个城了，楼上楼下就能搞定 啊。台积电的 cos 啊，英伟达用的 hbm 的 封装都是这个思路，让内存和计算单元贴在一起啊，物理距离短了，它自然也就降了。但注意啊，这只是缩短了距离，水还是要流动的啊，只是少留了一段路而已。 第二层就是海力士主导的方向，叫 hbm， 把内存的芯片像千层蛋糕一样垂直的叠起来，这就等于把单一的水库啊，修成了摩天修水塔， 容量巨大，水压极高，出水极快。那么海力士呢，最新还推出了一个新的方向，叫 i h b m， 就是 把存储的底座用逻辑芯片的工艺来做， 相当于在水库的底部啊，直接建了一个小型的水处理厂，水不用送出去，就做一个初步的处理。这条路很猛，但它本质上还是让必须流的水啊，流的更快而已。第三层才是华为套定率真想做的事情。现在的芯片里面啊，最大的浪费呢，不是计算慢，而是数据的搬运， ai 大 模型跑一次推理超过百分之八十的能耗，花在把数据从内存搬到计算单元啊。再然后呢，再从计算单元搬回到内存， 就像一座城市，大部分的能源不是花在用水上面，而是花在运水的路上。华为的逻辑折叠技术就直接在芯片的内部盖摩天大楼啊，这次说的逻辑折叠，就是把关联度高的电路上下把它堆叠起来啊，原本相距一毫米的晶体管， 那么叠起来之后呢，距离就足够近了。这不是先进封装啊，先进封装是把不同的芯片拼在一起，记住啊，是不同的芯片拼在一起啊，逻辑折叠是把同一个芯片内部的计算逻辑分层重构啊。华为还做了四件事情，让这个体系闭环能够运转起来啊。第一个就局部数据滞留， 这就像每个小区有自己的小水池啊，常用户呢，就近取水，不用每次都从总的水库去调度。第二个呢，就减少全区的同步啊，不让全城统一调水，改成了分区自治啊，一个小区堵了不影响到别处。第三个叫重构计算图， 重新规划水流路径啊，哪条路最短走哪条，提前预判需求啊，提前调水。第四个就动态任务调度啊，根据实时需求决定谁来供水啊，什么时候供，先供给谁。 这四件事情加在一起啊，不是修管道，不是修水库啊，是重新设计了整座城市的供水逻辑。说到这个，提醒一下大家啊，理性看待，不要过度。神话涛定律并没有发明什么新的物理方程，他既不是相融啊，信息理论那样的数字革命啊，也不是摩尔定律那样的产业级的预测工具， 它更像是把行业里面已经分散存在的优化方向，比如说先进封装呀，存算一体呀，异步计算呀，算子融合啊，统一到一个框架底下，用降低时间长数这个核心指标来统领大局。 本质上它是一套统一的认知框架啊，不是颠覆性的科学发现。华为自己也承认啊，这条路至少还得走个几天时间，目前只是起步阶段。外媒也有质疑说啊，堆叠设计确实提升了密度，但是真正的一点四纳米需要解决的良率问题，功率问题，散热问题，华为并没有全部解决。 这个质疑是合理的，也是健康的。那问题来了，这些是国际大厂不也在做吗？啊？为什么是华为提出来？没错，因为它的 nv 令可在降低 gpu 之间的通信的套 啊， google 和 mate 在 大规模的集群调度上面走在最前面啊。台积电和三星在先进封装和制程上面领先全球，英特尔在单芯片的架构上积累深厚， 但他们有个共同的特点，就是他们自己只擅长于自己内层。英伟达不管操作系统怎么写啊，台积电不管 ai 框架怎么调度，海力士更不管 ai 框架怎么调度了，对吧？这是全方位分工的正常状态啊！华为的独到之处就是他是被逼出来的，因为用不上台积电的三纳米 啊，华为如果只做单点优化，根本追不上来。所以华为必须把芯片设计、编程、 ai 框架、操作系统、高速互联、先进封装啊，这些自己都捏到自己的身边，每一层都往死里掏，才能用成熟制程去追平先进制程的性能。 放眼全球，谁能把这所有的系统啊都全部打通呢啊，除了华为，我感觉几乎没有第二家。这就是华为提出套定律最核心底气， 他的全站能力，让他可以站在系统大局的高度啊，看见单点公司看不见的大局优化空间啊！检验这一套答案的唯一标准，就是今年秋天那个搭载逻辑折叠技术的新麒麟芯片啊，到时候是骡子是马跑起来才知道。
1057Boss老白
05:088.4万全球档案馆

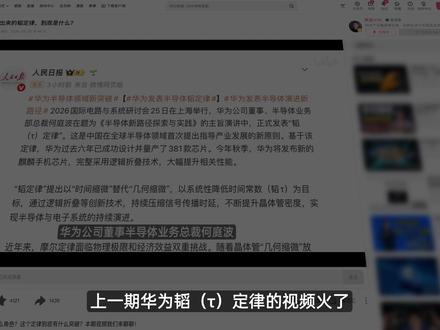

04:53查看AI文稿AI文稿上一期华为掏定律的视频火了啊，我看了圈评论，有三个问题被问的最多，第一个就是掏定律的三 d 堆叠，和之前的三 d 堆叠有什么区别？第二个呢，是台机电，有最先进的光刻机，为什么不做这个技术？还有呢，就是这种形式，它散热怎么办？关于这些问题，我做了一些调研，又托华为的朋友帮我打听确认了一下，所以本期视频 把这三个问题尽可能说清楚。点赞，上车，我们正式开始啊！第一就是韬定律的三 d， 和你以前听过的三 d， 它并不是一回事，华为在论文里用的是逻辑折叠，并没有自称是三 d 堆 叠，但供应链上也是垂直堆叠加混合键合，它和广义的三 d 堆叠确实是同源的，所以确实可以放在一起。对照来讲， 那你以前听过的三 d 堆叠基本上是两类，一类呢，是存储级，比如说 hbm 内存，把存储单元在 z 轴方向堆起来。这个呢，在二零一零年代啊，就已经比较成熟了。而另一个呢，则是封装级，比如说苹果 a 系列芯片啊， p o p 内存 d s o c 华为 mate 八零 pro max 双 d i e 叠封， 把两颗已经做好的独立芯片在封装阶段给它叠起来。滔定律说的则是第三类，单 d i e 内部标准单元力度的逻辑层堆叠。 说人话，就是把同一颗 cpu 内部的关键电路从一层来折叠到两层，层和层之间用混合键合连接。注意啊，这里是标准单元密度，不是整块芯片叠整块芯片，而是 cpu 内部的电路单元按单元级别去拆到两层。 而这个技术呢，则是台机电，包括英科尔商用产品目前还都没有做到的。他们的量产方案呢，目前确实都停留在模块级别。那具体的数据呢，我也翻了华为官方的论文， 华为给的目标是麒麟二零二六，在不换工艺节点的情况下，晶体管密度从幺五五能长到二三八，能效提升百分之四十一，频率提升百分之十三。 第二个问题呢，就是台积电、英特尔，哎，他们都有先进的光刻机，为什么不做这个技术呢？谁跟你说他们不做呢？他们也在做，但时间表完全不一样。台积电啊，当前间隔距离是六微米，二零二六年二月才刚刚正式进入 高量场环节，那规划到二零二九年能降到四点五微米。而英特尔呢，当前是九微米，下一个目标呢，是要做到三微米。那华为论文里给麒麟二零二六的剑核间距呢，则是一点五微米啊。 如果这个数据没有夸大的话，这个工艺在数字上确实已经领先于台积电和英特尔当前的量产指标了。不过呢，这其中还有两点我就要说清楚。第一就是台积电，英特尔的三 d 堆叠主要浮于大蒜粒 ai 芯片和服务器， cpu 是 模块级的， 而华为首发于消费级的 soc， 它是单元级的，这个呢，是行业里之前应该是没有先例的细分。第二就是更关键的优先级， 台积电的主路，他还是几何缩微 a 十四节点，光逻辑密度他还能再涨百分之二十以上。也就是说啊，他们没有必要现在就把所有筹码压在那个三 d 上，而华为则是几何缩微的下一层几乎被完全堵死了，国际上的先进技术根本不像咱们开放，所以三 d 折叠是被现实推上去的。主路 业是为什么我昨天视频里会说，塞翁失马焉知非福。第三啊，这么叠的话，散热怎么办？工程上，业界对于三 d 堆叠的散热有几条主流的解法，华为的论文里明确指出了其中一条。 第一个呢，就是架构层简热业界通用的做法，把不会同时工作的电路堆在一起啊，每一时刻每一层，它只有部分电路在发热。 第二呢，就是 t s v 啊，导热同柱，业界的主流方案，比如说华为的 mate 八零 pro max 双 d i e 迭峰已经在用了硅铜孔呢，不只用来传递信号，也是热量的投入，把热从内层导到外层。第三呢，则是低温混合键合。这一条呢，就是华为论文里明确点出的两大技术支撑 之一，降低键合工艺的温度，给堆叠层之间省出热预算。这个可能也是为什么啊，这个技术会在华为手机上现出， 因为散热在手机这种五瓦级的这个 soc 上，它是能搞定的，但不代表在 ai 服务器这种上百瓦级别的大芯片上也能搞定。华为的路线图里其实也承认了这一点啊，升腾真正引入逻辑折叠是二零三零年， 比二零二零年的手机线整整晚了四年。这四年的差距，本质上就是手机和 ai 大 芯片在散热上的物理差距，可能还需要更多的时间去攻克。 所以呢，三个问题结合起来看啊韬定力的三 d 是 行业前沿方向，技术上，不只是华为一家在研究，但在工程落地的紧迫性和实施力度上，华为做到了别家现在没有做到的事。 台积电会做，但更慢，目前也更粗，散热是真正的难点，但手机级目前来看是有了解法， ai 服务器级可能要等到二零三零年。 所以说啊，华为二零三一年那个等效一点四纳米支撑目标，这里的等效指的是密度等效，而不是工艺等效。同样算力能力，不一定就是同样的功耗和性能。总之呢，最近的观察窗口还是今年秋天 mate 九零上的那颗千芯片是骡子是马，到时候真可以拉出来溜溜。
