p4热修教程

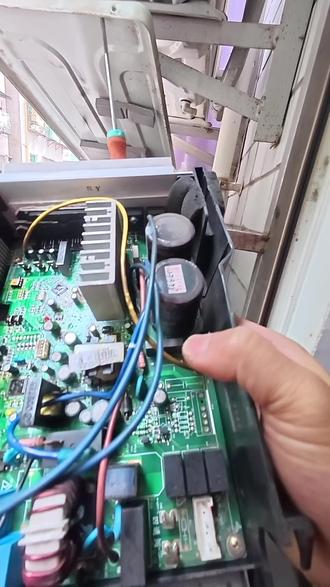

大家好，今天来修一台空调，不自热，顺便深度清洗一下内外机，又是解压的一天， 经检测是主板故障，这是拿回去修好后过来直接安装 外机顺利启动， 接下来准备清洗制热，肯定就要制冷哦，这儿也可以开，我们这儿可以告，也可以告制告制冷啊！ 先把内机外框等面板拆掉， 做好接水防护， 以棉水淋湿墙壁， 均匀喷洒高泡沫软化四周， 所有角落都要喷洒到，再用高压水枪打透， 大家不用担心这样会把空调洗坏，相反这样清洗效果才会更接近于新机，吹出来的空气更清新。 粉丝会有强迫症，要洗就要洗彻底， 客户出的费用就要让他享受同等价值。 来把展示 开关试机效果一切正常。最后再来冲洗一次外机后面灰尘，这样散热效果会更好。今天视频就到这里结束啦，感谢大家的观看。

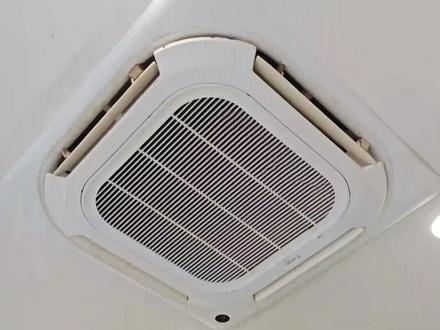

今天到奶茶店处理一台天花机的 p 四故障，老板说这故障是不定时出现的， 尤其是下午太阳暴晒的时候，频率会很高。听老板这么描述，我心里基本有谱了，十有八九是外机热保护在作怪。传送到外机安装位置一看，好家伙，这散热空间也太憋屈了， 虽然说没完全封死，但明显影响散热，妥妥的监狱机位既视感。再凑近看下冷凝器，上面厚厚一层灰尘和脏东西，这要是不触发热保护才奇怪呢。话不多说，直接给他安排个全身水洗 spa， 彻彻底底清洁降温。 看看清洗前后的对比 效果，那叫一个明显，冷凝剂锃亮锃亮的，顺便看看冷媒压力多少，这台机器用的是 r 三二的冷媒， 九点八个呀，非常标准。最后老板还特意要求把上面的挡板拆掉，说后面会找人重新做一个能保证外机正常散热的挡板。好了，本期的维修小分享就到这，咱们下期再见！

今天来维修这张粉丝机修的模组，户外 p 四的，然后八十乘四十的，实扫的，高科光电的。 呃，这张板子呢？他已经拆好了，他把后面的底壳和前面的面料都拆完了，然后这边右上角就是他维修过的痕迹啊，我们看一下他为什么没修好。这边可以看到驱动芯片是 sm 幺六幺六九 s， 这边航管芯片是 r c n 二零一二，这边调试设备的话，我选用的是诺尔的 v 七六零，配合一张七五幺二杠 s 的 控制卡，然后这边是一个五伏的供电电源，现在开始调试，打开诺尔 l c t， 然后版本是五点九点一的最新版本，然后我们点登录同步高级 处理器，调试就选同步高级，然后那个盒子就选媒体，呃，登录密码三个六， 然后我们调试的话，第一步是，嗯，第一步是连显示屏配置，下一步今天教你们快速调试啊，就你不需要懂，什么都不需要懂啊，你只要会加载就可以，这边有个云端加载，云端载入啊，云端载入， 然后到这个关键点，一个是灯板唯一标识查询和一个配置文件查询，我们要选这个配置文件查询 啊，点进去，然后我们输入它，首先我们要输入那个驱动芯片的型号，就是幺六幺六九 s， 我 们输上去幺六幺六九 s 啊，幺六幺九 s 出来之后，然后我们就在这个滑块这边找一下啊，我们找一下有没有对应的，这一个是二点五，肯定不是我们要的，我们是 p 四的啊，我们找 p 四的往下走 啊，这边找到一个 p 四的，看到没？这个位置 p 四 h 实扫幺六幺六九 s 二零一二驱动芯片什么都对得上，我们就选这个啊，找一个你觉得对的上的，然后点搜索， 然后这边就出现了这个配置文件，然后他的场上名是高科啊，这个也都对得上啊，场上名，然后这个，呃点间距，然后这个驱动芯片都对得上，还有扫描方式也都对得上啊。我们直接用这个就可以点载入， 载入完成之后我们点发送好，等它发送完成 好，发送成功。我们看一下模组发送完成之后，这张板子其实百分之我可以这样跟你们说，百分之九十的情况下他是不亮的，就你你配置文件发上去他是不亮的。那为什么我这个亮呢？ 因为我这个要升级了固件包，就因为这个市面上的芯片型号非常非常多，每一个每一个芯片都有对应的芯片升级包，他才能亮啊。我跟你说，大家说一下怎么去升级，升级， 怎么去升级？报升级固件的话，点这边程序升级，然后我们选择接受卡云端升级，这边去选择对应的型号跟一码方式就可以了。 我们这边芯片的话直接点点选择，然后这边就都出现了，找到我们需要升级的芯片，我们这个是幺六幺九 s， 点确定啊，我们选择一码， 等到一码之后，这边就出现了我们想要的这个芯片啊，然后我们点更新就可以了，等它更新完， 更新完之后这个板子可能是可能是黑的，也有可能是亮的，嗯，如果是黑的话，你就把激活卡参数重新发一遍，我们把这个激活卡参数这边刚加载过的激活卡参数再发送一遍。 发送了啊，可以看到这边的画面是不对的，但是你打测试模式红绿蓝是可以的。这一期到这一步我们维修是可以修了啊，就我们画面控制是可以控制的，就红绿蓝是可以的， 你看红绿蓝这个是没有问题的啊。红绿蓝是没有问题的，他唯一。呃，有问题的点在哪里？在他的扫描线，他的扫描方式不对啊，这个加载文件里扫描方式不对，所以说我们需要重新描下点，重新描点的话跟大家说一下怎么描？ 你要点的话我们点点智能设置啊，自己智能设置，如果你们只是维修用，只是想把它点亮，那么这样就可以了啊。如果说你们自己平时装屏的话，要调试的话，就需要用到这个智能设置下一步， 然后这里面就是就是按常规条嘛，这个以前都讲完就不讲了啊。幺六幺六九 s， 然后点数八十乘四十，然后这个一码啊，幺三八也可以，二零一三也可以。呃，因为二零一二、二零一三和幺三八他们三个是通用的啊，随便选都可以啊，你点下一步， 这一步基本上就下一步啊，不用管。然后这一步就像你选这个，他会有三种状态，红绿蓝三种状态，我们去看板子是哪一种状态， 红绿蓝他板子跳哪种颜色你就选哪种颜色就可以了啊。如果他不对的话你就选一下，如果对的话就不用管，对的话对应的话就直接选下一步，然后这一步会让你选板子量多少，行，我们看这个板子量多少， 这种板你正常，你说会这样会选多少啊？我告诉大家怎么选啊？首先你得确定这个板子扫描数是多少，像它这个是实扫的板子啊，实扫因为它背后有标，这边标了一个十 s， 就 说明它是实扫的芯片啊。实扫的话我们应该怎么输呢？ 我们出的话就是一般石扫的话就是第一次，呃，像石扫的话一般是二十除二就是第一，第一个数二十行就是一般一般第一个让你出的话，你就出这个灯板的一半，像这个灯板是四十个，四十个灯高，我们出他一半就二十嘛，大概一半的高度， 你数二十，然后下一步，这一步，你看很多人到这一步就就蒙了，不知道怎么调了。这个其实应该是数二，为什么数二呢？因为是十扫的，二十除以二啊，就是十扫啊，这一行记得数二啊， 十扫，数二我们填二啊。下一步，然后这一步其实就比较简单了，到这一步的时候大家其实就知道了啊， 这一步就是让你去描点啊，这个描点啊，描点是怎么描呢？像这块红色的区域对应着我们这个这个芯片这个区域的小方格，他一个小方格对应着这个红色区域的一个点，像这个点是在这个点，他这个是从上往下第十一个点开始开始亮，从上往下第十一个点，从右往左第一个点， 那我们就是在这个点十一，从上往下十一从右往左第一个，然后我们根据这个芯片的实际走线来走就好了啊，你看他是这样的，下面描完八横，然后从上面开始走，从上面的八，然后往回走啊， 往这边直接给大家看，看到吗？从上面的八往前走，然后又依次往往复再走八个， 当你走错了也没事啊，当你走多了之后，你看你，当你走多之后，你点一下撤销就可以了，点一下撤销他这个就就就就回了啊，然后你就正常就按照这种排气方式给他走完就可以了。 呃，像这个走点是很简单的走点，就是说他是看横向过来八个，然后走到上面再过去八个，然后这样依次往复的嘛，这样八个， 这样过来八个，这样过来八个，然后我们只要按照这个这种排序给他走完就可以了。这这这个你横线走完了要走那个竖线啊？垂直线，我们这边横的都走完了。垂直线在哪里？垂直线在这个，从这个 最左边第一个开始就是你 a 的 下面开始往下走，我们看这个实际板子这个点数也是这样的，从第一个，从第一个亮点这里往下走，走个垂直的就好了。 垂直走完点确定，然后下一步啊，确定完成啊，这边我们这个板子就可以正常显示我们的桌面了啊， 这个调试就完了，调试完之后的话，如果你们正常装品的话，就是改一下这个高度跟宽度啊，实际带了几个，然后缠一下就可以了，然后发送一下，发送完之后点一下更换，防止断电丢失啊。调试到这里结束了， 我们下面开始进入这个维修环节，我们看一下这个故障点啊，故障点是在这颗蓝色芯片有问题，我们打测试模式会比较明显一点啊，这块蓝色不亮，前面新块的这一块蓝色 其中一个输出角没工，对，没工作啊，我们先看这块蓝色，这块蓝色我们放到背面，对应的是这个芯片 u b 幺零，这个芯片没有工作啊，这个是，呃，他这个焊点有点多，我们稍微清一下啊，然后在画面的话就放小文件画面给大家看啊。 咱们先洗完水，把这个这个芯片焊接过的地方先清洗一下， 咱们用万用表测量了一下这边的脚位啊，发现这个脚位都是通的啊，像脚位通，然后这个芯片是刚换过的，呃，那么他还他还不工作呢。只有一种问题，就是我们这个二十三脚芯片，二十三脚所外接的这个限流电阻，这个限流电阻出现了问题啊， 呃，所以导致他这个芯片不工作啊，那个这个限流电阻呢？他因为他这个外面有厚厚的这个三防器，我们需要把三防器先去除掉，我们去除三防器的过程中就发现这个电阻直接脱落了啊，这个电阻直接脱落了 啊，脱落了，那大概就电阻问题，像这个电阻的话，用原先电阻也可以，拿个新的换上去也可以，我们看一下这个电阻的阻值幺六二，就是一点六， 一点六千欧啊，那我们直接拿个同型号的去给他换上去。我们现在这个电阻两边打上一点传感器啊，稍微打的有点多， 然后我们把这个新的电子放上去，放到这里，这个传感器稍微打的有点多，然后电烙铁，温度三百六左右啊，然后两边碰一下，一边碰一下，左边一下，右边一下 啊，这个就焊好了，焊完之后用洗发水把这个清洗一下，这边充电看一下好了没有？这边帮你们看过，已经好了。然后还有一个，就是他那个有一个缺，缺了一个角没输出啊，就上一个芯片，这个 这个 u b 九啊， u b 九这个芯片有个引脚，它没焊好，导致这个导致它那前面有一列，有一列那个蓝色工作不正常，我们看一下是哪个引脚，稍微检查一下它这个焊接的 啊，这个焊点大家可以看一下，稍微有点偏啊，这个芯片稍微有点偏，所以可能还有一个输出角没有焊好，我们这边把这个芯片重新焊一下， 嗯，这个芯片也看完了，然后我们剩下应该就维修到此就结束了。我们看一下插上这个排线，插上这个电源线啊，插上电源线，插上排线，我们放到正面看一下啊。嗯，这张板子就修复了啊， 就很简单啊，然后复盘一下这个问题啊，问题的话， 首先第一个问题是这个第十个芯片不工作的问题，他这个不工作的话，是这个限流电阻出现了问题，这个电阻虚焊了啊，其实重新加焊一下这个电阻就可以了啊，三角的电阻重新加焊一下就可以了。 然后这边第九个芯片这边有没焊好啊？有一个引脚虚焊了，重新拆下来重新焊一下就可以了啊，这个板子的问题就很简单啊， 这边打测试的时候又发现了一个问题啊，这个问题是什么？就是打斜扫的时候，这边会有两条绿线啊，两条绿点呈亮，这个是什么问题？这个其实就是应该他是动绿色芯片了，绿色芯片的引角有黏连，我们看一下，哪是鱿鱼哪是木鱼啊？ 这边第十个，第十个芯片就是 u 基石，看一下这个芯片他也焊过了，应该是有粘连，我们把它清洗一下，重新焊一下啊，这里我就不用显微镜了，我揽一下。呃，这个问题就很简单啊，我加焊一下， 清洗完这个问题就直接就出现了啊，就这个这两个引角啊，七角和八角，第七个输出角和第八个输出角，两个之间粘锡了啊，把这个粘锡去除掉就可以了。 这个眼角清除掉了啊，这个捏脸点去除掉了啊，然后我们再插电看一下。嗯？为什么？ 哎？我瞄点瞄错了，呵呵。啊，这边是瞄点瞄错了，这边 这边是走线的时候，这应该是最边上一个角，这边走线走错了，反正他那个绿绿点已经消失了 啊，我们看一下啊，这个问题就是右下角我们这个走线走错了啊，出现出错错在哪里啊？看一下， 就在这个走线在这里。我们走线应该是从这走到五十二吗？五十二的话五十三应该在这里，从八十点从这往这扫，然后我们扫描扫错了，就最后一看瞄点的时候是从五十三到这里，只要把这个瞄点改过来，这个板子就正常了，这个就是我们前面瞄的都对，你看前面，我是四十五 啊，不对，三十六，三十七，你看三六三七，对吧？从这往这边走，然后这边就最后一行就描错了，五十二，五十三应该在这啊，就就描点描错了，导致这边他这个扫描不一样啊，这张板子就修完了，到此就结束了。啊？ 这边这个我们有三黄漆。啊，进口的三黄漆啊，很贵，当时买的，然后这边一直没怎么用啊，买了一罐用好久了，然后我们给他补一补一层吧。这个三黄漆。呃，严格一点是来讲户外板子是要补一下三黄漆的，就你换完这个芯片，三黄漆要重新给他补一下， 我们给他补一下三黄漆，轻轻涂一下。 好，这边就涂完了。这个三黄鸡正常来说是要涂三遍，就你第一遍涂完，等它干了之后然后再重新涂一遍。啊啊？连涂三遍嘛，我们这边等一会再给他涂一下，我给他发走就行。

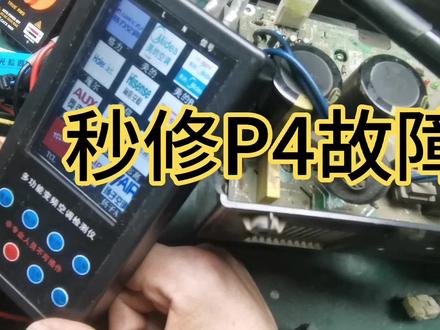

师傅你好，师傅，怎么这以前这个空调换个电容就好，现在都是这种变频的版的，它显示 p 四故障，咋整啊？ 拿过来我给你看一下。这种问题很简单了，我用检测仪给你检测一下，等待一下。好，确实啊，你这管子确实，你看，报了一个 p 四三压缩机缺向保护，这种问题怎么去维修呢？你看一下我教你哦。 万用表打到一个直流电压档位，黑表笔接咱们的负极去干嘛呢？测量一下这个电压点正不正常，哎，十二伏有十五伏呢，测量一下 十五伏也有三百伏也正常。哎，这个问题就很好解决了，怎么去操作呢？首先咱们要断电。好，断电之后好放一下电啊， 放完电池之后怎么去操作呢？万用表打到咱们的欧姆档位，找到他的压缩机缺向保护。六路驱动在哪个位置呢？在这个位置啊， 好，我们去测量一下六个一百欧的小小电阻，看一下哪个坏就去换哪个。问题找到了，我去，这个一百欧的电阻变成了一点几兆，你们看一下万用表，老铁们怎么样？好，这个时候我们更换掉它，再去上机试机哦， 电阻我们已经换好了，这个时候组织已经回来了，再测一下，一百欧正常。好，我们要上电试机了。 哦，原来这么简单啊，师傅，对，一颗小电阻，你看你这么大一个东西还不抵这个东西，你看我给你试一下机啊。 老表，修好了，现在已经给你试机了，你看故障代码没有了，已经修好了，就两个小电阻的问题，你觉得很难， 还在换这个大电容，学习一下变平板的维修可不可以？可以啊？哇，这么简单，是不是现在我们都在搞这种大空调了？以后有这种大空调的也可以找到，我们，知道了吧？这边就维修结束，老铁们。

美的的 p 四故障，你是不是都直接换主板了？我告诉你一个方法，其实不用啊，一个小电阻就可以解决的事情，你还要换主板，没必要啊，看我轻松拿下来拆主板， 主板拆掉以后呢，我们看，首先找到他的一个编号，大家看二零二三零二幺零零八五七，这是八五七类型的主板，长这个样子，那么这个板子报 p 四一般都是哪的问题呢？哎，这个时候怎么办呢？拿出来我们的傻瓜式维修，大家看 二百一十三亿 p 四或 p 零故障对不对？你看 p 四故障给你圈起来，这些东西都容易坏的，我们压缩机启动不起来，或者启动一下停，优先测量上图红色圈中的十二个电阻，没错，说的就是我们的六路驱动和六个下拉电阻，我们在主板 上面找到这个位置来，大家看，那么主板上面这个位置的话呢，在模块正上方，也就是一二三四五六七八九十十一十二对不对？这十二个电阻我们挨个测量，那么这个板子呢，最终咱们发现是 六路驱动的一百欧电阻坏了两个，换完之后的话呢，故障维修完成，轻松拿下， 你看吧兄弟们，修主板就这么简单对不对？我刚才用的那本资料就是我们的傻瓜式维修，放到小黄车里面了， 你要想要你可以拍回家看一看对不对？就适合于新手出门，像这种小白啊，没有理论基础的呀，非常适合啊，七天无理由退换货，不满意给我发回来就行了。好有想要的啊，下方小黄车抓紧时间抢购吧！

兄弟们，美的空调开机爆批四怎么办呢？哎，那这个时候的话呢，只要批四批零批一， 不用犹豫啊，直接给我拆主板就行了啊， p 四故障跟批停一样好修，我来教你怎么整走。对于美的 p 四故障的话呢，也很简单，我们拆掉主板以后，发现压缩机在启动的过程中咯咯咯咯咯停机了，哎，那么大家记着，只要是压缩机能转 呲开停了，这种情况哈，百分之九十九点九九九都是我们的六路驱动损坏，你看 一二三四五六，一共是六个一百欧电阻，我们只需要挨个测量，哪个不正常我就直接干哪个，干完一定会好。哎，那么有时候说那有些主板跟主板不一样都有六六驱动吗？我想告诉你。是的啊， 美的板子包括其他品牌板子都有我们的六六驱动，翻开我们小钢板的第二百七十二页，大家看二百七十二页说了啊，压缩机启动不起来，或者启动一下停，我们直接先干，红色圈中看到没， 这十二个电阻对不对？那么这十二个电阻的话呢，就是我们的六路驱动限流电阻，哪个不正常干哪个，就这么简单，你学会了吗？

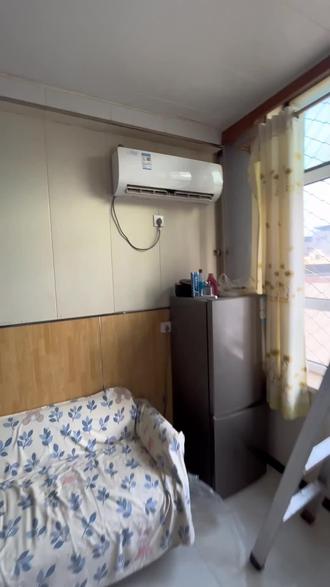

来了， p 四出来了， p 四， p 四的问题来了，这个 p 四哪坏了，有知道的吗？修一回多少钱？还有没有价值的空调，有没有价值维修这三五的空调，再修一台美的空调，开机二十二度 显示 p 四好像，看看吧， 风扇也不下来。制冷风扇不下吗？风扇不摆， 等待什么 这。哦哦哦，算着嘞，自己不会下来。等啥出去看去 啊，服务很周到，我给放好了。哎呀， 能拆吧。哎，你拆开路上都拆好了，等着我了，还没转，就这个小板板，你先给他量一量， 有没有看一下二百二，看一下 l s。 二百二没有啊，腰有问题吗？腰没问题 哎，连二百二也没有啊。哎妈，没二百二，这更没有了，这里 没玩完，怎么那麻烦了？这佛也没有啊，这修还麻烦呢？佛都漏完了，咋修啊？这个，哼，空调是个麻烦问题， 电啊，电量长看到吗？二百二正常的啊，那里灯也闪，看到吗？小红灯闪，看到吗？就是不转它是有问题了啊，咱开始给它修，先断电，后背修。

美的挂机空调 p 四故障码，经过上次的测量呢，已经确定是电路板损坏，现在准备给它更换新的电路板，电路板更换完毕， 现在不报故障码，机器制冷恢复正常，风扇一转，压缩机也嗡嗡响，吸管结霜，完美修复。

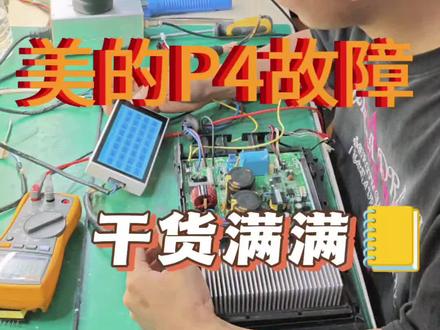

这块板子啊，学员发过来的，看看什么毛病啊，我们来选择是美的啊，我们按一下确定 好建立了通讯，现在有温度显示，然后我们按一下智能这个运行状态，就变为开机 好，压缩机昂响了一下，响了一下之后呢，这个就停机了，显示皮式啊，压缩机类故障啊，压缩机保护，那么这个皮式故障怎么样去检酒呢？ 皮式故障，也就是跟压缩机啊工作相关的故障，那就是这个压缩机他有一个项链， 检测是不是从这里面输入到 cpu 的信息不对，那么这个压缩机类的故障， 他都是从哪地方，谁批过哪一条线路得知道这信息呢？那么就是就是他的位置检测啊，也就是他的向电流检测这条线路，这条线路哪些问题会导致这条线路出现问题啊？ 像是这个三路之居，六路驱动，还有里面的流感肌的管子有么一个损坏，对吧？都会导致这条线路 啊，这一条，这个运转放大器，也就是位置检测，这个运转放大器输入到 cpu 的相关角的信息不对，那么呢这条这个角啊，检测角 电压波形不对，那么呢就会给你来个皮色的故障，也就是压缩机保护啊，压缩机里保护或者压缩机自身有问题啊，他也给你报一个，因为压缩机自身有问题，那么呢他会导致这个云南放大器或者电流啊 不正常，那么呢通过云南放大器就把这个信息传递给了谁？屁股的想对应的教啊。好，我们来检查一下，到底是哪个地方坏啊，是哪个地方坏， 我们断电放电啊，然后来测量测量，像这种现象啊，在压缩机工作的时候出现的问题，那么我们重点就检测这个六路，六路驱动这个电阻啊，常见的是比较容易坏的，我们先测量这六个电阻， 这六个电阻啊埋到了胶里面，将这个胶给它搞开，特别是胶里面的这个电阻啊是很容易坏的，这个胶里面的电阻都埋到里面了， 测量一下这一颗一百的牛，这单独的一颗 一百啊，一，一百点七啊，这都属于正常的，这一看再拆一下 啊，一百这一颗， 嗯，这个三百多啊，这个三百多，这个这个一百零三，一百一十五啊，都不一样啊。 哦，这个是是是四点一五兆哈，这个四点一五兆啊，在里面坏了两颗啊，一个三百多五的，一个四点一五兆的， 这几个电阻换一下啊，我们将这几个电阻啊给它换掉之后啊，一切正常，所以像这种电瓶板维修有很多故障，都是非常简单的啊。 啊，所以学习这个东西啊，有很多毛病啊，都是造葫芦花瓢啊，非常简单，当然里面也有一些复杂的啊。

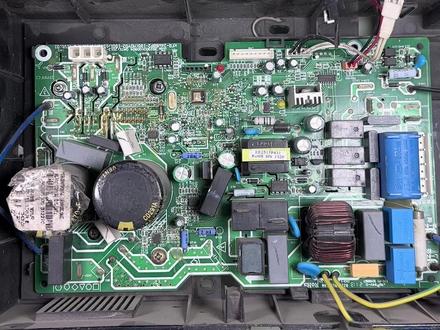

在杭州西湖边居住的茶师傅今天寄过来块板子，说报批次故障，但是在寄过来之前先更换了压缩机，发现还是不行，而且传感器没有问题，这才把板子寄过来了。那我们一起来看一下这个美的批次到底是哪里的原因？ 直接找到驱动 cpu 左上角二七九，五点一 k 来上万用表。好的大家看五点一 k 电阻再度测量变成了七点零六 k， 这波操作怎么说？是不是只用倒一下？
