00:51查看AI文稿AI文稿很多同学说学习 plc 编程太难了，其实是你没有找对方法。首先我们要把基本指令学好，然后去编写简单的程序， 从简到深，慢慢你会发现 plc 编程没有那么难。这次给同学们一个简单的交通灯控制程序实力，这个程序包含很多基本指令，对于刚开始学习 plc 的同学来说， 可以提高 plc 编程能力和调试能力。一千个 plc 程序员就会有一千个交通灯控制程序，每个人思路不一样，程序也不一样，都可以实现相应功能。 所以 plc 编程不在于写程序，而是在于分析，要求整理程序思路。编程前先学会分析思路对了，程序就对了，不要眼高手低，自己写一遍，发现简单的东西并不简单，复杂的并不难。接下来几期我会把我写的程序分享。
35小猿程栈
06:17
01:39查看AI文稿AI文稿红绿灯亮绿灯了，我们今天手上写的是一个红绿灯的程序，然后用的是智慧付费写法，然后我们第一步是弄个红灯停十二秒， 然后到了这边是那个绿灯，然后亮五秒之后开始闪烁，用的是两个定时器来回交替零点五秒的闪烁，然后黄灯亮，黄灯亮三秒之后 就重复，然后就是东西的红绿灯就完成了，然后下边是南北的红绿灯，南北的红绿灯是红灯亮一秒，然后变为绿灯，绿灯亮五秒之后亮黄灯，黄灯开始交 替变为黄灯，黄灯之后，然后开始循环， 就我们停着按钮停下就是启动按钮，然后这是东西红绿灯，南北红绿灯，然后现在是南北红绿灯亮绿灯，然后开始闪， 然后黄灯亮三秒之后东西绿灯，然后南北的变为红灯，然后东西绿灯开始闪，变黄灯， 然后黄灯停了之后红灯停一秒，然后南北的变成绿灯，然后就循环。
07:16
02:42查看AI文稿AI文稿一分钟教会大家三菱 plc 怎么做顺序控制啊？ plc 的 程序的顺序控制啊，什么叫顺序控制呢？是一件事做完再做 另外一件事，就像我们流水线上的设备，它讲究步骤，比如说啊，你生产一台电视机的时候，先盖后盖后盖盖完了之后，然后再打螺丝，对不对？他的写法的话，通常会有两种写法，第一个是用自位复位的方法去写， 第二个是用数据传送加比较的这种方法好，我们举出了一个例子啊，我们举出来是三个灯亮灯的这个例子。好，首先 启动了之后， x 零启动了之后，先亮第一个灯，第一个灯亮完了之后，再亮第二个灯，第三个灯亮完了之后，继续回到第一个灯亮，那么也就像第一个灯啊， 第一个灯的这件事做完了之后，再做第二个灯的这件事，第二个灯这件事做完了之后，然后做第三个灯的这件事，然后再回到 啊一号灯。好，那么我们首先 x 零零零启动 m o v 啊， m o v k 移动到 d 零， m o v 就是 我们的传送指令， k 代表的是实进制的，一把实进制的一传送到 d 零这个传 存储空间里面。好，那么这个 d 零此时就会等于一，对不对。好，那么我们首先来看一下这个程序，这里是 y 零代表的。是 啊， y 零代表一个灯啊， y 一 代表第二个灯， y 二代表第三个灯。好，那么 x 零零零接通 m o v k 一 移动到 d 零，也就是一存储到 d 零里面啊， d， 当 d 零等于一的时候，好，第一个步骤，亮第一个灯 啊，第一个灯，第一个灯亮多长时间？ t 零 k 二十，也就是 t 零，就是开始计时，计时时间的话 k 二十代表的是两秒钟，好，开始计时，计时两秒钟，两秒钟到了之后它的常开闭合。 好，这个时候我把 mo v 把 k 二移动到 d 零，好，这个时候 d 零等于二，等于二的话，这个一就会断开了。等于二，好，来，我们继续按啊， d 零等于二的话，这个一就会断开了。 y 一 万一，此时同时 t 一 开始计时，计时两秒钟，达到了之后常开闭合，然后我们再把三移动到第零，好，来亮第三个灯。第三个灯亮完了之后，啊 y 二亮完了之后，然后再把 mo v 把 k 一 移动到第零，又回到了第一个。 第一个灯。好，那就像我们，哎，一灯亮完亮二灯，二灯亮完亮三灯，三灯回到一灯。好，大家学会了吗？
126请叫我刘工
01:34查看AI文稿AI文稿今天用老两百的软件做了一个红绿灯的程序，这是程序用了一个定时器和比较器，现在下载到 prc 试一下。 下载完成。 prc 是 二二四 c n， 这个是以太网模块， cp 二四三， 还做了一个画面控制动态的。好的，现在试一下监控一下程序。 这个画面我已经导到屏里边了， 设置的是十秒，十秒后黄灯闪烁，三秒换方向。 好的。
23复兴电工

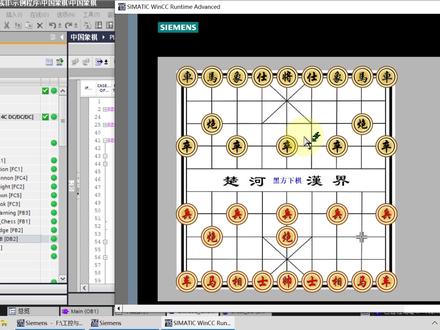

03:35查看AI文稿AI文稿我是周老师，大家好啊，我在之前的视频分享了几个用博图做的小游戏，目的是激发大家学习 plc 编程的兴趣，尤其是 scl 编程。 而本期视频我将分享几个仿真案例，更加实用，比如交通红绿灯，又比如课程设计、毕业设计，非常的应用，动态加密催款。 下面我来大概讲解一下这几个薄图仿真案例。第一个仿真案例，胶东红绿灯。这可以说是最经典的 plc 编程案例了，对初学者来说是一次学习成果的检验， 尤其是对顺序控制和定时器的应用。胶东红绿灯的编程实现方法有很多种，常规的还是用梯形图写起来比较简单，监控起来也方便。 第二个仿真案例，电梯。电梯的种类有很多种，分为几层和几部，比如单部五层电梯、两部六层电梯等等。 编写电梯控制程序的前提是要了解电梯的运行规则，主要包括呼叫和调度算法。 采用的编程语言可以是梯形图，也可以是高级语言。采用 s、 c、 l 的 话，可以编写复杂的调度算法。 本例中采用了队列的思想，呼叫电梯是任务入列，而电梯停靠目的层是任务出列，根据调度规则对任务进行排序，由此决定电梯的运行方向和停靠顺序。 在单部的基础上可以扩展到多部电梯，比如用来教学的最经典的两部六层电梯。相比于单部电梯，多部电梯的调度算法更加重要，这直接决定了电梯的运行效率和乘客的体验。 程序方面，对于两台电梯可以分别调用单台电梯 f、 b 块，这也体现了模块化编程的优势，我们可以把调度后分配的任务做到电梯 f b 块接口里面去。 第四个薄图仿真案例，计算器本例中是最基础的四则计算器，包括正数、负数、小数的加减、乘除计算。 程序方面采用听图编程，因为输入框显示的是制服串，所以程序中使用了很多制服串指令，尤其是制服串与数值之间的转换。 最后一个仿真案例，动态加密催款为了防止项目收不到尾款，试用期到直接锁机。比如设置的试用期三天时间一到直接弹出这个界面，此时 plc 处于停机状态， 想要恢复需要结清尾款，然后根据解锁码得到密码，用户输入告知的密码进行解锁。 程序部分主要分为三个方面，一是对设备运行时间计时，二是锁机，三是生成密码并解锁。根据动态验证码生成解锁码，再根据解锁码套用公式计算得到密码。 需要指出的是，这个 f b 快 及其背景数据快都是加了密的，用户无法打开在线监视这个背景数据，快输入密码，点击解锁， 这样系统又恢复正常运行了。好的，这就是我要为您分享的五个经典的薄度仿真案例，希望对你有所启发。
368工控与或非
00:34查看AI文稿AI文稿今天学习的是国图 v 一 六，今天带来的是红绿灯的进阶版，这次用了比较时间指令，还用了时钟存储器， 就可以实现红灯亮四秒，后闪两秒，黄灯亮两秒，绿灯亮两秒，后闪两秒，最后用 t o n 的 q 端做墙壁，实现循环。
70過客

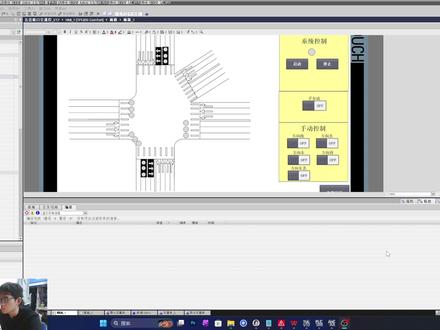

04:53查看AI文稿AI文稿普通 plc 毕业设计，我们今天看一个五叉路口交通灯它的这一个设计，那我们说其实我之前讲过一个四叉路口的交通灯也是，其实都没有区别啊，因为 它都是就算，就算你写一个三，三个红，就是三个路口的，或者说只是一个红绿灯，它红黄 红黄绿这样切换呢？他都是用的一个框架，就是顺序转移，就你在第一步的时候你干什么？然后你把其他步骤全给他置位掉。哦，给他复位掉。那你在第二步的时候干什么？你把第二步要干的事情给他置位掉，然后其他步骤给他置位掉。你在第三步的时候该干什么？你把其这第三步该干的给他置位掉，其他给他置位掉。就是这个就是这样的， 那我们来看啊，这这个是五路的，那这个斜对面这个路呢？他只是能放在这里，那其他的几个路呢？就放在他们对面， 那我们可以看到哈一个路口呢，他是有三个，这就是有三个状态的，就是呃，红灯、黄灯、绿灯，然后这样子就可以进行一个切换哈， 那那我们一开始呢，可能说是对侧的这两个灯是绿灯，然后其他的是红灯，然后这样进行一个转换。那我们来看一下这个程序的仿真效果是怎么样的哈，首先呢我们这里有启动模式和这个， 呃，启动模式，还有这个手动模式和自动模式。那我们接下来这个参数画面呢，我们也可以在这里调节他对应的呃，对应的这个时间哈，那我们先点击一下启动， 好，点击启动之后呢，他自动的进入的是一个手动模式，那我们手动模式在这里可以控制他对应的 a 路口灯要亮起来，方便我们后期调试嘛。那如果说我们给它拖到这个自动模式呢？ 好在自动模式下它就开始走了，那一开始呢，它是对测这个绿灯先亮，那我们在这里呢？参数时间呢？我们这里设定的时间稍微比较长，因为这也更符合我们实际，这个路口嘛，大部分就是这样子一个动的哈，那我们 接下来讲讲这个程序部分哈，那程序部分呢？我们就直接看这个自动模式程序哈，那自动模式程序呢？在这个运行的条件下，我们可以看到，在第一， 在这个刚切换到 d 零模式之下呢，我们是把所有的这个指示灯的状态啊，全给它复位掉，那这样我们就可以从头开始吗？从头开始呢，第一步呢？就是第一步呢，他是，呃，第一，呃，到了这个第一步，那我们说是哪个灯亮？就是男直行绿 绿灯，那男直行绿灯是哪里？就是这里，对吧？我们刚刚一看过了，这是亮的，那这里是 reset bf， 那 就是 就是把这一个范围内的全部给它赋予掉，就比如说它这里是五点一嘛，那我们就给它赋予掉五点一到五点五或者五点六，那这几个范围全部给它赋予掉，那接下来就是红灯自助啊，南左转绿灯自助，那南南北直行绿灯自助，那这几个哦，红灯 红灯，那是不是说这几个红灯我们都要给他，也给他亮啊？因为我们是要要求的是，呃，这里个行的，行直行的时候，那我们说对应的这个灯一个要是绿的，然后其他的是要红的，对吧？ 那我们接下来就是看这个，那这里是一样的啊，就是控制在我们说这南北直行的时候，那其他灯是一个什么样的状态？那我们在这里呢，对应就给它亮起来，如果是红灯的话就亮红灯，如果是绿灯的话就亮， 那在这里呢，这个 t o n 就是 一个接通延时，在这里我们就可以定义它到底是什么时候啊？什么时候这个时间结束。哈，那我们在这里呢，我们给的电量是南北常亮绿灯时间，那这个电量在哪里可以设置呢？ 那我们把这个打开来之后呢，在这有个参数画面，参数画面里面你可以设置它对应的是需要多长时间，那如果说我们这个设定的时间过了之后呢，我们就自动运行到第二部，那是不是就跟我们说这个顺序转移是一样的？第一步先干什么？第二部干什么？ 第二步呢？我们说接下来开始亮哪里的灯，那他有一个要注意的时候，那在这里呢，他说绿灯自助和南直行绿灯自助和北直行绿灯自助，那这两个，呃结束完之后之后呢？那我们接下来就是南直行绿灯，北直行绿灯。 好，那接下来还是一个，他是有做一个这个闪烁时间，就在这段时间之内呢，他路口灯会闪几下，对吧？就是我们离近要切换的时候，这个是先闪啊，一开始常亮，后来闪，闪完了之后再切换到第三步，那第三步就是南北直行黄灯亮。 好，那这个黄灯呢？和我们这个绿灯时间不是一样的，对吧？我们是在这里可以单独设置一下，比如我们正常的黄灯可能是五秒钟或者两秒钟，就具体看你自己怎么写啊？那在这里都可以设置的，那我们在这个自动模式之下呢，我们统一呢，就给他一个出值， 你接下来就是南北，南北左转绿灯常亮，那在这个在这个顺序转移处之下，他这几个是亮的，那接下来就是南北左转绿灯闪烁，对吧？我们说进入到下一个状态之前，我们的红绿灯是不都会闪一闪， 闪一闪之后再进入到下一个章，那我们就是这几个步骤啊，就统一给他写下去。那最终呢，我们是要把这个所有的路口，他这个情况都给他啊，仿真运行一遍之后呢，那这个程序就弄好了啊，那如果说我们切换到这个手动模式之下呢？我们想让哪个灯亮啊？他对应就会亮， 对吧？那就方便我们后期自动调试哈。那这就是一个啊，五叉路口、交通灯、信号灯控制系统设计其实都是一样的，你只要会写这个红黄红黄绿，那你五四。
78寒贝
10:16查看AI文稿AI文稿给啊拍摄给大家讲啊，那么呢，我们所设计这个红绿灯呢，是一个实际路好的时候红绿灯，对吧？啊？他是两个方向，一个是东西方向，一个是南北方向，对吧？那东西方向呢？我们设计红灯亮是亮十秒， 对吧？绿灯亮就亮那个五秒，绿灯闪三秒，然后黄灯呢是两秒啊，没有闪的啊，就是这个是傻子没有的啊，有南北方向的话呢，我们绿灯是亮五秒， 绿灯呢闪至三秒啊，然后跳转黄灯啊，跳转黄灯两秒之后立马就转到红灯了，对吧？我们这个程序是这样子啊，对吧？这个是交通灯自动运行动作要求啊。好了，然后咱们看一下，这个是我们 我们的 i o 表，这个 i o 表我们看一下啊， y 零是东西方向的绿灯啊，这个是绿灯啊，然后 y 一呢是东向东西方向的一个王灯， 对吧？然后呢 y 那些东西方向的一个红灯啊，咱们首先要把 i o 表设计好，对吧？ i o 表设计好 摇南北方向的啊，南北方向呢？我们是啊，这个绿灯呢是 y 四啊，然后黄灯呢是 y 五，对吧？绿红灯呢是 y 六啊，一共我们用了一个点，两个、三个，四个，五个，六个点，对吧？就像我们用了六个点，对吧？那我们用 prc 给他编程啊， 这个就是咱们这个程序啊，这个是咱们的程序啊，所以呢，我们今天呢，我们是没有看的这么完整的一个程序，我们通过黑板上面做， 对吧？咱们并没有完全看懂这个，没有没有完全看到这个程序，对吧？所以说呢啊看起来有点费劲啊，咱们现在呢重新在这里呢给大家讲解一遍啊，首先我们看一下，这里是 x 零零， x 零零呢，我们是启动信号，对吧？这个是启动 啊，这个信号一进来呢，那我们这个 m 零呢，就接通，对吧？就有输出，然后这里就锁住，对吧？老早们 m 零呢，就这个常开点，就接通，对吧？然后呢 就给我们这个南北方向的红绿灯这个时间啊，这个 t 零啊，给他一个就是红灯亮的时间是十秒啊，十秒，我们是用这个 k 一百啊， t 零这个时间继电器呢？是 啊，这个定时器呢是 t 零啊，然后他的是十秒啊，十秒就是 k 一百啊，也就是当我们一按下，这个一给这个信号呢，这个就差距运行了，对吧？ 然后呢注意看啊，然后当就说，也就是当我们这个南北这个红灯呢 灭掉之后呢，那东西红灯就亮了，对吧？所以说这两个是互相转换的，对吧？你看这里是 t 零， t 零就时间一到了， t 零这个闭合， 这个一闭合呢，那咱们这个就开始运行，对吧？当这个运行时间到了，他这个要断开，要要断一瞬间，这个重新又启动，对吧？又开始下一个周期计时，对吧？所以咱们的这个点，你看第一，对吧？受控于这 个，对吧？售空结构啊，好了，然后咱们嘞啊，东西绿灯亮了，咱们看一下，对吧？也就说咱们一上电，首先呢这个在运行啊，这个是没有运行的啊，这个就在运行了，对吧？这个在运行，也就是 啊，由于这个南北方向是红灯，所以咱们东西方向必须是绿灯，对吧？那么所以绿灯呢？这个五秒，这个在计时的啊，五秒在计时，对吧？然后呢？啊？这个是 t， 也就是当我们这个红灯亮的时候，他这个一定会断开，对吧？ 好了，那么呢，当我们这个绿灯亮够五秒钟之后呢？五秒这个时间继电器一到，他这个 t a 这个就抖通了，这个抖通呢？就给他闪这个时间，对吧？这个 t 三啊，闪三秒就 k 三零， 就闪三秒，对吧？啊？闪完三秒之后呢？ t 三又抖通，对吧？这个 t 三这个常开点又抖通，对吧？他就给他嗡登两秒，对吧？呢？ t 四两秒， 对吧？两秒就结束了啊，也就说咱们这个东西方向这个运行时，运行一个整个过程就完成了，对吧？啊？完成了，那么完成之后呢，那就意味着咱们这个红灯呢就灭了，不对吧？ 红灯一灭，那我们绿灯南北方向绿灯就要来了，对吧？所以咱们红灯时间一到，那咱们这个梯零这个就时间一到，他这个就这个点呢，对吧？梯零这个点呢就接通了，对吧？一接通呢，那我们南北方向的 啊，绿灯就亮了，对吧？这绿灯亮了，那绿灯亮在咱们 t 五，对吧？就亮个五秒， 亮个五秒之后呢啊？时间啊，亮完五秒之后这个 t 五就抖通，抖通之后就给他闪动，对吧？闪动就是用 t 六来 给他时间，对吧？这就 k 三零， k 三零的就是三秒，对吧？闪三秒之后呢， t 六又接通，对吧？接通的，咱们 这个 t 七啊，这个就按两秒，对吧？啊？这个是南北方向王当啊，红啊，王当两秒，对吧？啊？这，这上面这一块呢，就是咱们这两个方向的，对吧？这个黄绿红啊，这个灯跳转的一个程序， 好了，那下面这里呢，由这里开始，对吧？咱们啊一定要把这个程序来来来，分开来看啊，分开来看，对吧？ 前面部分呢，我们就，对吧？看到这里就明白了，对吧？前面部分呢，是定时用的，对吧？然后到这里开始，注意看啊， 这里上面这里开始啊，由这里开始，由这里开始呢，我们就去输出了，对吧？输出啊， 那 m 零看一下， m 零就是说我们一启动 m 零就抖通，对吧？然后呢，我们这个南北方向红灯就亮了，红灯呢，我们用的是 y 零 y 零六，对吧？ y 六， y 六呢，就是南北方向的这个红灯亮，对吧？啊？然后呢， 那我们注意看啊，这里是哎，南北方向这个红灯亮，亮的意味着呢，咱们这个东西方向绿灯就要亮了，对吧？绿灯亮亮，所以咱们看一下啊， 这个 y 六呢，这个就 y 六抖通了，对吧？我们先不要看这部啊，看这部 y 六抖通呢，这个是东西方向的那个绿灯亮，对吧？那所以 y 六一通，对吧？然后这个是路绿灯亮的，时间就时间到了，这个绿灯就会就会不亮了， 不亮就就给他闪，对吧？所以咱们这里呢是他这个啊，这个是他亮的五秒，五秒钟到了之后，这个 t 二这个点就接通了，对吧？这个接通呢，那我这个呢是闪的一个时间就是三秒，所以 t 三就三秒，对吧？然后呢，这个 m 零啊， m 八零幺三，这个是一个脉冲啊， 指令，脉冲，指令就是以秒为单位的啊，就脉冲就说这个不断的有闪的啊，所以说呢啊，当这里断开之后，他这里就 接通，这个接通呢，那我们这个就为闪，所以呢就是这个 y 零呢，就是他其实就是闪动跟常见输出，这个啊，长期输出这个绿灯的就是通用一个点就可以了，对吧？啊？ 要当我们闪的时间够了，就 t 三就断掉啊， t 三断掉， t 三断掉呢？ t 三就这里就导通了，导通之后呢，咱们给他王当，对吧？王当时间里有这个提示的控制啊，提示的控制 提示时间一到呢，那咱们王灯就灭掉了，对吧？啊？王灯灭掉，对吧？那么王灯灭掉呢？那就意味着咱们这个， 对吧？啊？就就照咱们这个啊，东西方向黄灯灭掉，那我们南边的绿灯就亮了，来，咱们看一下，对吧？这个 y y 二零四八零二，对吧？五二零二呢，就给我们南北的这个绿灯就亮了，对吧？同样啊亮三秒，五秒之后这里断开，对吧？然后再闪闪三秒，对吧？这个也是脉冲，对吧？啊？脉冲完毕之后呢，那我们这个 t 六啊接通，对吧？然后这个王当啊，王当是 t 七，对吧？就给这个 y 五给他王当，对吧？然后这个是手动， 就是平时我们这段这段程序全部不用了，我们只要给他手动这个信号接通这两个点，那么我们呢 东西方向的王灯在闪啊，然后南北方向的王灯也在闪，对吧？就这样来完成这个程序，对吧？所以咱们呢啊，通过这个程序呢，咱们知道是交通灯控制的梯形图，对吧？我们编程呢，就是 按写出来这个梯形图，把这个梯形图呢写到咱们 p r c 里面去，对吧？那我们呢就会控制到咱们这个 y 啊， y 零 y 一 y 二， y 四， y 五， y 六，对吧？这几个点 啊，就按照我们的程序的运行，对吧？然后最终呢按下 x 零零二这里点了一段，整个程序就退出来了， 对吧？啊？那这个就是咱们这个交通灯啊，这个题型图啊，我们今天在黑板上面做，咱们现在在这里呢再做一遍给大家，那我们呢通过这样讲解，咱们心里面就有数了，对吧？这个编程就该怎么编了，对吧？我们先啊详细看一下啊，我把它放近一点， 对了，咱们看一下这个程序啊，那我们按照这个程序的编就可以编出来了，对吧？好了， 这个视频就给大家分享到这里，拜拜。
421电博机电
01:02查看AI文稿AI文稿作为一个电气工程师，我将在未来几个月的时间为大家讲解一百个案例，请听题。做一个红绿灯案例。按下启动按钮，绿灯开始闪烁，闪烁三次之后灭掉，红灯开始闪烁，也是三次之后灭掉， 按下启动按钮开始运行，然后启动标志位的电自锁，然后启动标志触电启动绿灯，并且有零点五赫兹闪烁，绿灯闪烁次数是让计数器计数，这里预设值为四，到达四之后就启动 m 一， 一点零，它会关掉上面的自锁， 并且启动下一段，然后也是自锁启动红灯，然后也是闪烁， 也是计数器技术到达于预设值，然后也关闭上一段程序，现在开启仿真， 按下启动按钮就会开始闪烁，并且自动停止。
444万骓工控
00:54查看AI文稿AI文稿牛姐，今天课程学到哪了？我今天学了一，这是做的一个起泡垫结构，看一下，首先给他做一个起泡垫结构，然后启动辅助，启动辅助之后，然后给他起开启一个定时器。 啊，那定时器分红绿灯内让啊南北红灯亮，然后 在零到二十五秒之内让红绿灯亮等等，然后按照这样的步骤一点点往下做，然后整体的话做完之后要把这个，比如说啊红绿灯这个点位，然后给他映色到具体的一个 q 点， 然后大概是有六个六 q 点，然后还有一个暗点也得给他映色过去。
