如何用UG圆柱内表面做波纹纹理
这样一个 ug 波纹柱如何创建他的曲面纹理造型？看上去有点小难，其实很简单，来看看他的思路，像这样一个波纹柱子如何建模这些纹理。首先我们在 ug 软件绘制一根直线草图，然后再把波纹线的草图用艺术样条给绘制出来，然后他俩的位置大致如下， 接下来我们对这个直线做一个旋转，这里我们旋转做成一个小小的片体就好了。接下来我们就需要把这个波纹草图投影到这个面上，这个操作大家都会吧， 投影完成之后，我们就利用投影曲线对这个片体面做一个修剪，这里我们修剪后保留中间这个细波纹条就好了。这里我们得到的这样一个波纹片体， 那接下来我们对他做一个镜像，这里镜像的平面不是 xa 平面，而是与这个平面成一个角度，以 xa 平面作为参考面，然后绕着 z 轴旋转五度，这样我们就镜像出另一个长条了。 那同样的方法，我们在另一侧再进行一个，那么这次与 xa 平面的夹角就为负五度了。 镜像完成之后，可以看到这三个波浪条中间就是我们要做面的区域了，那么这里我们做面可以用扫略命令来完成。扫略之前我们先画一段圆弧作为扫略的洁面线 像另外一侧我们是镜像的，那么我可以利用阵列再来补充一个圆弧，这里的角度就是我们刚才的两个五度相 家，现在洁面线有了，我们就能直接扫略了。扫略用圆弧作为洁面，然后引导线选择他旁边的这两根波浪线，这样就能扫略出中间的长条曲面了，那么继续利用这个方法再做一个面， 两个波浪面完成之后就是要进行一个正列了，但是在正列之前我们可以删除掉旁边的多余的部分，在正列时候可以选择正列几何特征命令，然后绕着 z 轴做一个圆形正列 数量这里是十八，那么间距就是二十，这样正列一圈就是这么一个波浪柱面了。那要做成实体的话，需要把它上下两个面封闭起来，这里因为是平整的， 所以我们可以直接用有接平面来做，上面这里我们直接框选做好，然后下面这里报错，是因为我们多选了这两个圆弧，将它俩取消就能做成封闭区域了。那么最后一个缝合将它做成实体， 现在这个波纹柱子就完成了，这样的曲面纹理是不是也很简单？还有不会的同学来粉丝群里面学习交流吧。
粉丝20.4万获赞157.1万
相关视频
02:08查看AI文稿AI文稿打工人有粉丝想让你建一个这样的花瓶，说给你三天时间都不一定能建出来，三天看不起谁啊，就两分钟。 首先做个旋转，做出水平的片体样式，接着选择瓶口拉伸做出圆柱体，使用洁面取线命令，用二等分这个类型做出圆柱面的中心线，然后在这条中心线上绘制螺旋线。用盐挤线的方法数据可以参考一下这个 逻辑，这里使用公式太乘以直径等于周长做几圈就除以几把做好的螺旋线，用朝向直线这种方法投影到圆珠面上， 然后修剪一下瓶口的部分，使用通过曲线组命令做成这种波浪开口的样式，注意与瓶身的曲面片体要求约束机连续性。接着绘制一个瓶身花纹的 草图，圆形针列范围是一个波浪的角度，曲线做好后全部投影到面上，然后来做勾后的部分， 使用洁面曲面这个命令，用圆形两点半径的模式，选择两条线，设置好几线和半径规律的数值后，就能做出这种凹下去的样式，这里总共有四个结果，点击这里的贝旋姐就能够进行切换。 接着修剪片体下面的部分，用通过曲线网格命令约束洁面曲面，做出见效面的效果。同样的进行圆形针列，但要注意的是洁面曲面做出来的并不是一个水平的样式，所以完成针列后还需要再修剪一下 上面的片体，同样用网格曲面做出见效面的效果。把做好的片体整理一圈，这样水平的花木样式就搞定 定了。有界平面封底后，用倒圆角命令把锐边全部都做掉，最后加厚一下，做出实体，给瓶子瓶口部分再倒个圆角就搞定了。 完成后的渲染效果也是很不错的。看不出来呀，打工人你这么厉害，做完这三百张练习图纸，你也能像我一样进步神速！想要打工人精选练习图纸的朋友记得留言六六六，我发你一份。
552UG学习达龚仁
07:57

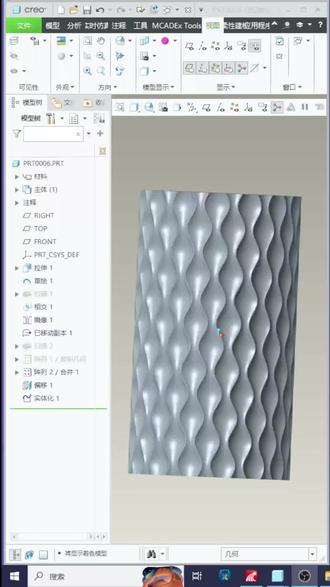

02:29查看AI文稿AI文稿有同学问，像这个水波纹的一个纹理要怎么进行一个绘制？那下面一起来看一下我们是怎么操作的。第一步，我们选择一个平面，摆正一下视图，这是一个圆圆的直径，约束为两百，确定高度，约束为三百五，确定，然后选择这一个平面草绘，调绘一条直线， 高度跟圆柱的高度一样，确定，然后选择扫描，选择草绘，摆正一下视图，绘制一条直线，这里的直线只需要比圆柱长一点就 ok 了。约束一下尺寸一百二，好，这里约束一个角度 六，好，这里为什么约束为六？哈？因为我们一圈的话有三十个纹理，然后一个的话就是十二度，半边的话就是六度，所以这里约束一个六，然后工具选择关系，这个尺寸等于以下的这一道公式， 六，六个周期确定，余命允许曲面变化，确定，然后选择这一个曲面，呃，这个边 香蕉隐藏这个扫描，然后选择这条香蕉出来的线，选择镜像定，然后再选择镜像过来的这一条线，选择复制，选择性粘贴，选择旋转，选择中间这一根轴旋转的角度，这里设置为负二十四度。接着我们再选择扫描，选择中间的这条直线，然后添加出这三条辅助路线， 确定，摆正一下，使用尺寸约束这个点到这个点的一个距离尺寸，然后再约束一下这个点到这个点的一个距离尺寸，接着我们使用圆弧，通过这两个点汇聚出一个圆弧，这边也是过这两个点汇聚出一个圆弧， 然后我们选择点这个点，选择结构的线汇聚这里，到这里汇聚一条直线，让等取消，然后约束尺寸，这条线到这个圆弧的一个高度，这条线到这个圆弧的一个高度。接着选择工具里面的关系， 选择高度尺寸等于宽度，尺寸等于零点二，这边也是一样的，高度尺寸等于宽度，尺寸等于零点二确定，确定，然则曲面固定。然后我们再选择这一个纹理 圆子几何阵列，选择轴阵列，选择中间这根轴和元素，我们按至为十五角度二十四度定好。接着我们再选择第一个扫描和第一个阵列的进行一个合并确定， 接着我们再让这个合并进行阵列了，他就变成参考阵列了，确定，然后我们再对这一个人体进行偏移，偏移零点三的一个位置方向朝外确定， 然后使用偏移的面进行一个实体化选择，移除材料好，切除的方向向一下定好。那这样子的这一个水波纹的一个纹理我们就绘制成了，你学会了吗？

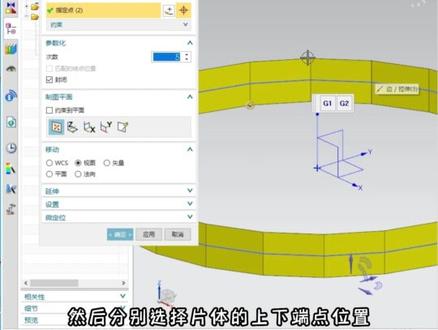

01:27查看AI文稿AI文稿这种圆形的波浪纹路除了通过表达式完成，还有没有更简单易懂的思路呢？首先我们进入草图环境，选择 x y 平面，点击确定，然后选择多边形指令，这个边数决定我们波纹的一个数量 半径直左右我们相应的一个大小，角度设为黏度。 再回到建模界面之后选择拉伸指令，选择我们的多边形线条，在线节中改为对称值，这里输入数量为五下方，试着中改为片体，点击确定。 接着激活我们曲线中的艺术样条指令，艺术样条中勾选我们的封闭区域， 然后分别选择片体的上下端点位置，依次进行指定选择， 这样我们的一个圆形波浪纹路就出来了。接着我们还可以通过绘制一条洁面线条， 然后通过扫略指令把它转换为片体， 通过加厚指令把它转化为实体。这种方法是不是更简单呢？评论区留言六六六有惊喜哦！
482UG教学-阿超
02:05查看AI文稿AI文稿大爷， u 级眉参数，你能整这纹里面吗？这简单，一个曲面命令就能轻松解决，得加钱不做地起价吗？ 那我自己琢磨吧。这里因为我们只做中间这一节，所以需要先用拆分体把这里这部分给单独拆出来。 接着就是先创建草图，把纹里的草图给画出来。首先快捷键 o 打开原命令， 分别画两个，第一个只需贴合这个圆柱就行，第二个比第一个大一点就行。做好后，快捷键 l 打开直线， 先从圆点拉一根竖直的线，然后继续画一根斜线，角度就标注七点五。接下来就是用圆弧命令，到这两个交点就画一个圆弧，并且将圆弧与第一个圆约束相切，之后把多余曲线给修剪掉， 至于这些辅助曲线，全部设置为参考就行。接着就是阵列曲线了，把这个圆弧沿中心阵列一圈，刚刚的角度是七点五为数量，输入三百六十七点五就是阵列数量 到这里草图就做好了。完成后先使用拉伸做个片体出来，最后还需再次打开拉伸 纹理，拉伸一个圆柱，片体长度跟纹理一样就行。接着还需要用到拆分出来的形，也不用重新去做，直接用关联复制里的抽取几何特征，打开这个拆分体，抽取这个面。这些准备都做好后，是不是用的命令 就是编辑曲面，小平面就是里面的门里面， 而基本曲面已经控制曲面，也就是纹理的圆柱面，以及要有纹理的实体面。只有确定这个纹理是不是就出来了。这种曲面要想做的快，除了命令更考验思路，这个方法大家都学会了吗？下课！
415吾思UG科普视角

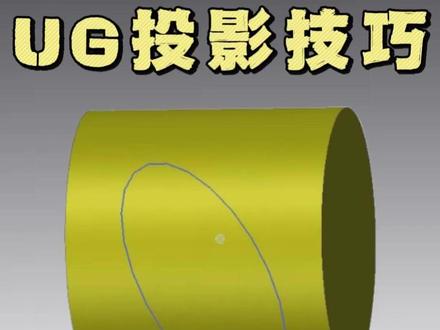

01:33查看AI文稿AI文稿今天分享模具设计干货，什么是等弧长投影？怎么设置？一步到位，收藏起来慢慢看。 模具设计里，如果我们需要改变这个线条的一个形状，那应该怎么操作？那首先呢，我们这里有个平面线条，但这样的一个线条如果要给它缠绕到这个圆柱上面， 应该怎么操作呢？来我们打开插入，打开拍摄曲线，找到同一命令，那通常我们选择这条线，然后呢再选择这张面，选好之后再选一个方向，方向朝向内部， 选完以后，如果这样操作点确定，确实可以把这样的一个平面线投影到这个圆柱面上， 但是我们会发现啊，这个形状很明显就感觉有一点点扭曲，你这个尺寸的感觉也有点对不上，所以呢，正确的一个操作呢，我们应该是在同音的过程当中，把这个同音选项改为等弧长， 改为等弧长以后呢，这里要指定一下 x y 的 一个圆点， x y 的 圆点的话，就选择这个圆的一个中心点就可以了，就选这个点， 中心点这个最边上的这个点，然后 x 指定的这个 x 方向，就选择这个横向的一个方向， 好点确定。那现在呢，这一条紫色的线，就是根据我们这个蓝色的线，同样的尺寸，同样的形状，然后给他投影过来的，投影到这个曲面上，那这样这个圆就没有任何问题了，大家学会了吗？
49模具设计—小新
08:21

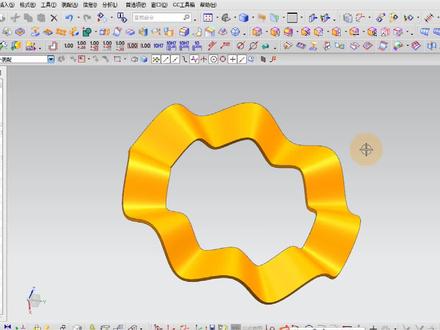

03:04查看AI文稿AI文稿大家好，我是稍微节目技术分享，这一节我们做一个这个箱子，类似于波浪形的这种垫片的造型嘛，这个其实也是前两天那个 那个五角星的一个升级版啊，就这样造型。好距离看，我在软件中给大家演示一下，打开个窗口，插入草图，选择常规平面或者一个多边形，这个大小随意啊， 约束一下，绘制草图一定要全完全约束啊。好，完成草图，选择拉伸面条，对，正直拉伸为片体。好，就这样。 然后还有那个艺术原条， 其实做这些东西也就是一个思路吧，你说他很难，没有难度，这东西 就说你能不能想得到，用哪一个方法来实现你要的造型，其实这个才是最重要的。 好，嗯，这个就隐藏了吧， 我们再回这个界面， 再给个三十吧，三十还有点长。那就这样 看约束贡献，这样操作，完全约束退出扫图，我们选择这个扫练命令，首先选择洁面， 再选择引导线看，这样我们就搞定了，其实就是这么简单， 还有现在这个片体我们要给它加厚，让它变为尸体。 好，就这样 看一下，顶四头看他就是一个圆形，这个方向看他就是包容管 好。嗯，这节就到这里吧，我是稍微节目继续分享，我们下期再见。拜拜。
