今天要修的是华为 mate 六零 pro, 需要换一块新的电池。先把屏幕和中框分离开,把固定螺丝取下来,取下主板压片,把连接后壳的排线断开,把所有的螺丝先卸下来, 断开所有的排线,然后用工具把旧电池拉出来,撕下来旧的保护膜,然后装上新的电池,把所有的排线复原, 再把螺丝都装回去, 用汽吹工具清理一下,防止进入灰尘,然后开机看一下,后面贴上新的背胶就可以了。

这个 mate 六零我们在拆机的时候要注意它这个机器是从屏幕这个位置拆的,然后呢,它这个胶打的特别多,它不止这个四周有胶,它中间还有胶。然后呢它这个屏幕做的这个边框特别窄, 就基本上没有缝隙,给你下这个刀片或者是那个软的塑料卡片,等你这个费劲九牛二虎之类把它拆下来之后,有可能这个屏幕就报废了。 对,就报废了,这个屏特别容易报废,拆下来的时候,所以呢,如果是好的屏幕,我建议你们用吸盘慢慢去 把它给取下来,不要拿那个呃,塑料卡片去划啊,你划完之后这个屏幕它就出现了,就漏液,就报废了。那这个呢?我划完之后它就出了很多很多的激光线。

华为 mate 六零 pro 家终于到了,我们来看一下它跟 mate 六零 pro 有什么硬件上的区别。外观上,机身顶部多了三个扬声器,开孔涛哥来拆开看一下它里面有何不同。六零 pro 加主板明显和六零 pro 是相同的,但是主摄的体积明显大一圈。 六零 pro 加的 liyb 四千八百万主摄模组可能是索尼 imax 八八八,传感器面积增大,也用了欧菲光的可变光圈方案,但 mate 六零 pro 的主摄虽然是五千万的,但传感器面积较小 五倍,浅忘和 mate 六零相同,超广角镜头像素有所提升。六零 pro 加机身上方用了戈尔生学的双震膜扬声器, 通话和外放音质会好很多,而六零 pro 用的是普通的扬声器。虽然主板都搭载相同的中天科五十四所的卫星通信芯片,但 mate 六零 pro 加不仅支持天通卫星通话,还多一个北斗卫星消息。主板上还有一些没出料的芯片,难道是二 s 版才有?等套个 home 在对比下剩下比如振动器、 指纹处理器都是相同的,还有运存有所增大。比 mate 六零 pro 贵两千的 pro 加,个人感觉硬件上提升不大。如果你已经买了 pro, 完全没必要更新,但如果你追求遥遥领先的满血版,那还是要 pro 加。


华为 mate 六零六零 pro 相差一千块,这一千块究竟差在了哪里? mate 六零六零 pro 拆解对比测评它来了! 两款手机的外观设计 id 是一模一样的,但是 mt 六零的屏幕尺寸是六点六九英寸,上手的握持感明显比 pro 版本要好一些。拿这台手机走在街上,辨识度绝对是拉满的, 而且你的周围始终会有四个字不断的回响,好,废话不多说,我们直接开始拆机, 使用加热台将屏幕加热一下。这台手机是支持 ip 六八 g 防水的,拆的时候稍微些许有一点困难,用刀片像这样轻轻撬开一个缝,然后滴酒精慢慢就可以拆开了。拆开屏幕之后,我们拿 mate 六零 pro 来做一下对比, 内部的整体布局看起来差不多,屏幕中间都设计有大面积的散热版, pro 版本比普通版本多了三 d 结构光模组好,我们继续将屏幕拆下来, mate 六零的屏幕是真正的直面屏,而 pro 版本还是带一点点微曲的。我们继续拆掉主板挡板上面的螺丝, 整个设计的结构与 pro 版本基本一样,只是开孔略有不同。再来对比一下,内部的布局极其相似,但明显能看到浅望。摄像头缩小了一大圈,我们继续往下拆解,断开所有排线, 拆下前置主摄,主摄同样采用的都是索尼 mx 七六六十倍物理可变光圈,但是 mate 六零这个摄像头框架做了一个完全包裹,我们给 给他调个个。把 pro 版本的摄像头装到 mate 六零上,开机来测试一下, 发现前置是可以正常开启的,也就是说这两个摄像头是可以完全通用的,好,我们继续拆下。浅望长焦, pro 版本是四千八百万像素,支持长焦微距,而普通版只有一千两百万像素。 我们继续将主板拆出来,两块主板的设计布局基本也是一样的,主板背面还有一颗广角镜头,我们给它拆下来, 这两个镜头官方标注都是一千两百万像素。我们把标准版的镜头装到 pro 版的主板上,对调一下,看能不能通用,开机后打开广角, ok, 可以正常开启,也就是说后置影像部分,主摄和广角 是可以完全通用的。 mate 六零的主板相比 pro 版左上角这个位置还缺少了卫星通话的芯片,我们拆掉 cpu 位置的屏蔽照,再来对比一下。整个逻辑部分的布局也是完全一样的。 pro 版本的这个运行内存之前我们已经换成了十六 g, 不知道标准版的运行内存支持不支持十六 g, 一会我们更换一个试一试。好,我们继续拆解尾插部分,对比 pro 版本这个位置少了一片挡板,把 mate 六零 pro 的挡板拿过来也是可以用的。我们拆掉所有螺丝之后,拆下副版挡板 尾插部分,内部整体的布局基本也是一样的,区别最大的是这颗震动马达,说实话 mate 六零的这颗马达是真的非常拉垮,我们继续拆下副版,指纹是安装在这个副版上面, mate 六零和 pro 版本副版可以完全通用。继续拆下主扬声器, 然后是尾插排线, type c 的尾插接口去掉了,外壳由机身的机壳来代替,如果这个尾插将来坏掉的话,更换一个没有几百块,我想没有师傅愿意换吧。最后我们将电池取下来, mate 六零的电池是四千七百五十毫安, pro 版是五千毫安。我们把 mate 六零的电池装到 mate 六零 pro 的主板上面, 然后开机看一下电池是否还加密, ok, 是可以正常进入系统的,也就是说 mate 六零系列跟 p 六零系列是一样,电池是不加密的。然后还有最后一个元器件,听筒型号也是完全一样,可以通用的。好了, 我们来看一下 mate 六零标准版的全家福。然后我们还要拆掉 mate 六零的运行内存给他,把十二 g 换成十六 g, 看能不能正常使用。热风箱加热,将原先的十二 g 运行内存给他拆下来, 然后将残胶处理干净,处理器同样都是麒麟九千 s, 这个就不用强调了。然后我们装上十六 g 英雄内存 好了,给他重新涂上散热硅脂,然后装机,接好屏幕,不出意外的话开机应该是没有问题的。进入设置之后,我们来查看一下,一台十六 g 运行内存的 mate 六零标准版就此诞生了。

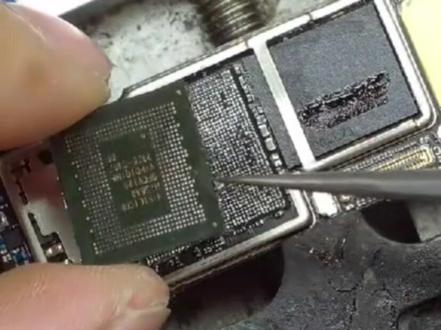

有点脏了,我把它,我把它修饰一下,然后你们截个图,我们现在开始拆下场我现在开始拆下场,应该是会跟那个骁龙八更一的那个 仔细碗应该是通用的,用万能碗就可以吃了。来,你们觉得是不是因为根据目前的这个结构啊,他十拿九稳呢,十有十有八十就是用这种仔细碗了,因为他大了,核心大了很多了,比之前的麒麟九仙要大了。关键是我今天 直播之前呢,我也看到很多博主在说这个 mate 六十 pro, 他说那个只是超了个下屏,但不是哦,这整个核心都完全不是一个量级的。真的是整个核心都是国产的吗?你看还带五 g 基带的是不是现在真的是的,国产 cp 手机 cpu 的里程碑就是他。牛逼啊。 海狮肯定是海狮喽。九千 s 嘛,不就是它吗。九千 s 是不是那时候还以为 mate 五十 pro 上面会有嘛,结果没有,等到了 mate 六十 pro 九千 s 才来。哦,我也等了好久哦, 华为牛逼肯定牛逼了,真的是国产的引领啊,真,这下子真的是可以正儿八经的胆子很大的缩小要领先的 全国产 cpu。 五 g 九千 s 那真的是遥遥领先了。冠冠,现在就是现在,还有哪一个手机型号可以这样?没有了就华为有。这今天晚上这一拆解,有没有可能我会被聘用去做工程师?工程师啊, 好,没挂冰胶啊,掉了一二三三颗电龙啊,不影响。乖乖,你说我是不是会算命,是不是就是这种结构了。牛逼的是被我都说 中了。 好了,这个我们可以直接仔细啊。可以直接仔细,但是啊,但是温度控过了,温度控过了之后呢,他会非常容易掉漆的。来, 看到没有掉漆了,那么我就是滤油网现在也开始做了。滤油网这个已经掉漆了啊,很明显了掉漆了,我温度没控制好,因为呢,这是全球第一台拆 cpu 的温度没控制好吗?掉个漆来,一定要允许这掉漆啊,不能被允许哦,好,放边上啊,放边上,然后等一下拿万能碗这个机器装起来来。 那这个时候我就不再继续往下拆了,我就是要开始还原了,认为我还原之后这个机器能开的还能正常。

电流呢,可以在这个设置里直接在第一步关机后取出卡托,刷卡托材质是金属加塑料,内侧有防尘防水的胶圈。第二步,拆卸屏幕。那这回不再是三明治结构了,后壳类似 iphoned 包天的设计,还额外做了一块锦纤拼接啊,直接加热后呢,从屏幕入手, 粘胶粘性实在是太高了,这老半天才分离,好家伙,屏幕背面看到了一块超级巨大的 vc 卷热板,卸下一颗螺丝,取出盖板,挑开接口,取出屏幕。 屏幕呢使用这种透明的粘胶固定,粘性非常大。先看屏幕背面,顶部固定有一小片的金属板,前摄位置呢,沾有限位的塑料支架, 中间呢是超级巨大的铜合金电热板,右上角呢贴有一小片的散热膜,对应浅望长焦和 soc 的位置。 soc 和充电 ic 的对应位置呢,还有残留的导热材料续用板上方呢,集成有一颗慧鼎 gt 九九幺六 s 的触控 ic, 从屏幕排列来看,供你上应该还是京东方啊,二七二零乘以 一二六零的分辨率,支持一百二十赫兹刷新率,三百赫兹触控材料率和一千一百四十赫兹的高频 p w 调光。屏幕覆盖了第二代的昆仑玻璃,据官方介绍,抗跌落性能是有提升的。第三步,拆卸覆盖主体部分啊,还是传统的三段式结构,顶部是前摄和 top 组件,下方呢是屏幕的环境光传感器, 浅望长焦和主摄模组,由于体积的原因呢,直接破土而出。主摄的位置四周呢,还预留有不小的空间。 soc 和充电 icd 对应位置呢,涂了大量的水泥位的导热材料, 主板位置中央用的还是短胶指纹的方案,解锁的位置比较靠下。卸下主板区域的所有螺丝,取出主板盖板。盖板材质呢是金属加塑料,为了降低整机厚度,盖板做的很薄啊。盖板背面 wifi 蓝牙模块的对应位置呢,贴有一小片的散热膜, 接口的位置覆盖有缓冲泡面,轻掉主板上的导热材料,调开主排线,两个电池接口藏在下方,断电后的调开所有接口,去除主摄和前光镜头。摄像头的传感器 套呢,华为全部都做了隐藏主摄,五千万像素固定在这个金属防滚架内,支持 os 光学防抖。通过镜头的表面呢可以看出主摄是支持可变光圈,浅望四千八百万像素。同样配备有金属防滚架和 os 光学防抖传感器呢,垂直在镜组右侧,看来还是采用了和魅族五零 pro 一样的一次反射结构, 支持三点五倍的光学变。接下两颗螺丝取出主板超广角和前摄模组的接口呢,还通过金属盖板固定,挑开后取入镜头。主板呢为双层叠版设计,并且是多处独立的双层结构。主板正版两面的屏蔽照上呢,只有左上角贴有一小片才是同步 传感器,前置距离环境光以及顶部麦克风和红外发射器都集成在主板上。主板的薄弱位置通过金属片进行加固。 pcb 的制造商呢是华通电脑。打开所有屏蔽照,请教导流材料, rap 和 rap 都来自海力士芯片,私印信息的用记号笔同我掉了一部分,清理干净后可以确认是 lpddr 五加 ufs 三点一的组合,继续吹开屏蔽照和 rap soc, 从撕印来看,确认是海斯麒麟无疑,对比手里其他五 g 手机妥妥的五 g 速度无疑了。基带方面应该和麒麟九千一样也是集成式的。另外卫星通话就是通过主板上的这颗芯片实现了, wifi、 蓝牙和一些电源芯片呢,都是来自海斯的。脚下触点取出,听懂魅族五零 pro 同款,瑞真科技,幺幺五 a 规格, 卸下五颗螺丝,取出传感器盖板,盖板上集成有后置麦克风激光对焦模组,一颗闪光的灯珠和后置的环境光传感器。后置麦克风的收针孔设计的非常隐蔽啊,藏在新款盖板与单口外圈的接缝处, 中框上 nfc 线圈、无线充电和侧键都通过触点和触板连接。 nfc 线圈呢,是藏在这个透射带口内侧的。第四步,拆卸副板部分,卸下副板位置的所有螺丝,取出一个接口盖板, 打开同轴线接口,取出盖板,挑开副板上的所有接口,卸下一颗螺丝,取出副板分离短胶指纹模组,那副板上集成有底部的麦孔,整机一共搭载了三颗麦孔。取出底 木扬声器啊,也是美土零 pro 的同款啊,瑞神科技,幺幺幺五 k 规格,那为了控制机身尺寸,净化卡槽为独立设计,马达呢,以和尚带一致,瑞神科尺寸在目前主流旗舰里也属于最小的存在了。马达这个配置啊,华为什么时候才能重视一下? 取出尾插排线接口,采用轻薄折叠机上啊才能见到的设计方案,去掉了金属外包围,只保留了一个蛇片。底部呢,有防尘防水的胶圈,规格呢是 usb 三点一。 第五步,拆电池,电池没有快拆设计,酒精配合下一片储物电池。电池呢是单电芯双接口设计,容量五千毫安时自驾制造,使用 atl 电芯。附带的呢还是这个双口待用的八十八瓦快充头。 电池下方就是无线充电线圈了,那覆盖有完整的散热膜,掀起散热膜就能看到线圈的纹体了。线圈支持五十瓦的无线充电和二十瓦的反向无线充电。中框上线圈的对应位置有缓冲泡面的覆盖。中框工艺啊,其实大家很熟悉了, cnc 一体成型,边框肯定是金属的,考虑到无线充电功能的额外 拼了一块锦纤材质的被盖。底部麦克风收针孔采用 l 型防弹设计,无需担心误查后伤害到。这个麦克风底部的所有开孔都通过胶圈进行保护,整机是支持 ip 六八级别的防。

从拆机结果来看,啊,华为 mate 六零 pro 的 vc 均热板面积行业罕见,达到了七千三百平方毫米, 这个面积有多大呢?相当于四分之三个 iphone 十四 pro 大小,更是打败了当前 vc 表面积王者。 vivo x 九零 pro plus 坐上了散热王者的宝座。 五 g 技术让算力大幅提升,这也让智能手机在储存、扩容、数据处理与运算速度上有了质的飞跃。然而,智能机内部部件高度集成,却进一步导致了功耗和发热量的急剧攀升。随着液冷散热技术的不断成熟,目前 vc 聚热板散热为代表的散热解决方案成为市场主流,并被广泛用于中高端众多机型中。相比于热管散热, vc 聚热板具有导热性高、均温性好、热流方向可逆等优点,克服了传统热管接触面积小、热阻大、 热流密度不均匀等问题,导热效率更是达到了热管的十到二十倍,成为高热流密度电子器件散热有效途径之一。华为散热王者 vc 军热版的选材也有不少考究, 从多方渠道了解到,啊这款新机型使用的是博威合金生产的 vc 散热材料,听说啊博威是采用石刻工艺来保证军热板的薄度和表面结构的精确性,这样能有效提升散热效率。 据悉,目前该款材料被用于五 g 手机、平板电脑、笔记本电脑等智能终端的散热模组中,你用的电子产品可能也有哦!
