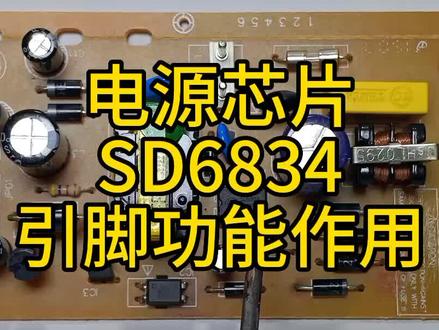

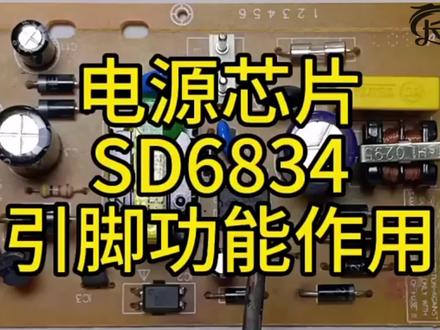

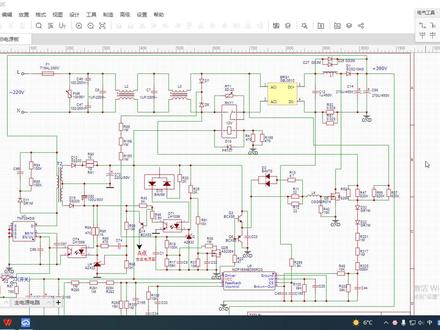

这是电源芯片，它的型号是 sd 六八三四，它是电源电路中的核心元件，这是它的电路图。从在电路图上我们可以看出电源芯片 sd 六八三四， 他的一角是接地，二角是接内部的长效硬管云 gs 外接取压，电阻二五到地。当电源刚开机的时候，三角的供电电压是通过这两个启动电阻二一和二二到达三角进行供电的， 他的供电电压一般在十五伏左右。当电源正常启动后，三角的供电电压是由这个反馈蜡烛通过电阻二次限流，再通过二极管电五整流后给三角进行供电的。在外接的电容是绿波电容，四角接反馈 信号输入，通过反馈信号输入来达到稳压的目的。五角是空角，六七八角，接着是内部场效应管的漏极地。外接三瓦伏供电，这里的三瓦伏供电 是由二百二十伏的交流电通过整流滤波后，再通过这个开关变压器的初级线圈到达这个电源芯片的六七八角。

开关电源管理芯片 a 六幺五九 m， 主要用于液晶电视适配器等中小功率的开关电源中。它的引脚功能和好坏测量怎么判断的？其实很简单， 首先我们说一下它的引脚顺序和引脚功能，从左到右开始带有起点标识的是，一脚、二脚、三脚、四脚、五脚、六脚、七脚。 一角呢，功能是内部慕斯管的原极过流检测输入外接取样电阻。二角呢是 vcc 供电角，启动电压约为十七点五伏。三角呢是接地端， 四角呢是稳压反馈输入，同时具备过压过载保护的功能。这边呢是五角， 五角呢是高压启动角，直接连接整流后的高压母线。六角是空角，内部呢无有没有连接 七角呢？内部慕斯管的漏极连接开关变压器的圆边。很多老师傅不知道怎么测量它的好坏，其实也非常简单，五角和七角符合二极管的特性，正向压降约为零点四到零点七伏左右。反向呢是无穷大的。二角和三角， 正向压降也是零点五到零点七伏左右。反向也是无穷大的。一角和七角呢，反向无穷大，正向呢有一定的压降，符合木索管的特性。我们在测量它好坏的时候，任意两角之间风鸣档，如果导通短路，这个芯片基本就可以判断损坏了 所有银角。对地组织呢，如果接近于零，这都属于严重短路的情况。我们还可以用电阻档对地测量，二角对地正常，有几千欧到几十千欧的组织。 五角对地正常，因为高组织达到几十千欧以上。除了利用二极管档测量电阻对地测量，我们还可以用第三种方法通电测量。 通电测量呢，更为准确，需要给 vcc 提供一个十八伏左右的电压，测量四角的反馈电压是否在零点六伏左右，观察五角的波形是否正常启动，七角呢，是否有开关波形， 若无输出无电压、电压异常或者芯片发烫比较严重，则为判定芯片损坏。这就是 a 六幺五九 m 电源管理芯片的全部内容，希望对您有所帮助。

电源管理芯片在开关电源电路中经常出现，以常见的幺八四六芯片为例，它的引脚你都了解吗？ fr eq 指频率，用来设置开关管驱动信号的频率，通过在这个角与 d 之间串联一个电阻来设定 c o m p 值补偿，在角与 d 之间接电阻和电容，对芯片内部的运放环路进行环路补偿，使运放电路工作稳定。 f p 是反馈， 用来设置输出电压。 v r e f 只参考电压，这个芯片会输出一点二五伏或二点五伏的稳定，参考电压。 c s 是电流采样角，用来检测流过电感的电流。 e x t 连接外部开关管的门挤，用来控制开关管的导通和截止。 gnd 是接地。 p， gnd 是电源， dvin 是电压输入， vl 是供电。来抖音极速版看视频领现金！

电源三八四芯片的引脚功能详解首先我们先了解一下三八四芯片的引脚顺序， 在集成块上找到一个圆点或者一个豁口，逆时针数分别是一二三四五六七八角顺序排列，其中一角为 k， 三八四二的 com 灯是补伤引脚，主要作用是误差放大器输出，用于环路补伤。 二角为 vfb， 是电压反馈的意思，主要作用是电压放大器的反向输入，通常通过电阻分压器连接到开关电源的输出。 三角为哀，伸手为电流采样单口，此单口的信号是一个电压正比于电感电流的信号， pwm 产生电路使用此信号来终止输出开关的导通。 四角为是二 t， ct 是整档器的定时档，通过二 t 电阻连接至八角的参考电压 电容。 ct 连接至 d， 通过主云连接的参数来调节 pwm 信号的震荡频率。开关电源正常在五十千赫兹左右。 五角为基因地结地端，内部电路通过五角结地形成回路。 六角为 output 输出，单驱动外部的木石管的三 g， 通过这个信号驱动外部的功率器件的开后关。 七角为 vcc 为主电源的输入，用于提供该芯片运行的电源。电压正常为十六伏左右，电压低于十伏，芯片停止工作。 八角 v r、 e、 f。 该芯片的机菌电压输出呢？正常为五伏。一双星星，仅供参考，谢谢观看。

今天学习了解三八四二电源管理芯片工作原理。在电路板上标注字母 u 或者 i c 的是集成块，也就是芯片。 芯片通常有多个引角，以这个三八四二电源管理芯片为例，面对芯片半圆缺口向上，左边第一个引角是 e 补偿角、二反馈角， 三角式电流采样，四角式震荡器，频率设置逆时针方向。另一边分别是 五角地，也就是电源负极。六角式驱动开关管信号输出。 七角式芯片启动电源输入，八角是五伏基准电压。三八四二电源管理芯片掌控着整个电路运转，工作重心围绕着驱动信号。六角输出，驱动信号用来控制开关管的导通和截止。 为了输出合适的驱动信号，需要其他引脚的配合，比如二脚用来监视输出电压的大小，三脚用来检测流过初级线圈的电流。 因为驱动信号是有频率的，还要通过四角和八角外接电阻电容来设定驱动信号的频率，还可以将一脚接地， 使输出的信号保持为低电频。三八四二电源管理芯片工作原理你了解了吗？

最近这段时间在抖音直播间正在给大家讲解逆变器的原理与维修。大家知道逆变器就是把输入的低压直流电先抬升到三百八十伏的高压直流电， 然后再把抬升到的三百八十伏的高压直流电通过逆变桥逆变成 220 伏的公平交流电。我们通常把低压直流电抬升到高压直流电的电路单元称为前几部分。把高压直流电通过逆变桥逆变成公平交流电的电路单元称为后级输出部分。 在他的前几部分有一个逆变小板，上面集成着我们逆变用到的控制驱动芯片。这些控制芯片典型代表有三款，分别是 tl 四九四 k a 七五零零和 sg 三五二五。接下来我们认识一下大名鼎鼎的 tl 四九四电源管理芯片。 大名鼎鼎的 tl 494 电源管理芯片问世已经四十多年了，一经问世便凭借其潮高的性价比、极其稳定成熟的性能，被广泛应用在大中功率的用电设备中。 他是一款双列直插式十六银角的电源管理芯片，下面咱就把他的各个银角功能详细讲解一下。 一角是内部误差放大弃一的同乡输入角，二角是内部误差放大弃一的反向输入角。三角是一个反馈补偿银角， 同时也是 pwm 比较器的输入端角。三角内部与比较器一和比较器二的输出端是相连的，芯片的四角是死区时间控制比较器的输入端，这个端口可以设置 tl 四九四死区时间的取值，它的电压可以在零到三点五伏变动，同时它的站 占空比也可以在零到百分之四十九之间进行变动。当这个角位输入电压为零，也就是接地的时候，他的死区时间是最小的，但是这时可以获取最大的占空比。新添的五角 ct 是内部震荡器的定时电容的接入银角， 这个电容的取置范围通常在 0 01 微法和 0 1 微法之间。芯片的 6 角 r t 是内部震荡器定时电阻的接入银角，这个电阻的取置范围通常在 5 到 100 之间。芯片的 7 角是信号地， 也就是芯片工作的参考地，内部连接在基准发生器上。芯片的八角是输出晶体罐 vt 一的极电级，同时也是 vt 一的正向脉冲的输出端。它的耐压值是 41 伏 250 毫安。芯片的九角是输出晶体罐 vt 一的发射机，同时也是 晶体管 vt 一的参考地端，一般与七角地直接相连。八角是跟供电银角 vcc 是相连的，九角直接接地芯片的十角。十一角是晶体管 vt 二的发射集和集电集。 十角与参考地相连，十一角是正悬波的输出端。芯片的十二角 vcc 是偏置电源工作电源的输入端，外部连接 vcc 供电，内部连接基准发声器、振动、电压锁定等各个部件进行供电工作，电压的范围是 7 到 41 服。 芯片的十三角是输出工作模式的控制端，当它与十四角，也就是和基准五福连接的时候，进行推碗工作模式。当十三角与低进行连接的时候，属于低电瓶单端工作模式。下方的 q 一和 q 二经体管的两路的输出脉冲是完全相同的，最高 高的占空比可以达到百分之九十六。芯片的十四角是基准电压输出，银角内部连接着基准电压发生器，它的输出电压是五伏十毫安。芯片的十五角是内部误差放大器二的反向输入端，它可以接入保护电路的反馈信号。 芯片的十六角是内部误差放大器二的铜箱输入端，它可以接入保护预指的信号比较。器二通常用来过电流或者过电压的保护。

看不清型号的电源芯片该怎么修？大家好，我是曹峰，这是网友机修了一个电器上的电源板，故障是不通电， 电源芯片明显烧掉了。这个电源芯片的型号只能看到后面两个英文字母 a k， 但是稍微找了一下，也没有对的上型号的芯片 反馈。光偶的银角严重生锈，有可能是他这个反馈电路有问题，才导致电源芯片炸了。大部分电源反馈都是通过光偶加 tr 四三幺，他这个是通过文压二极管加光偶来反馈的，这种电源他的精度会稍微低一点。接下来我们将这个电源芯片拆下来，看一下周围的电路， 先判断一下他的银角定义，然后找一下有没有符合的芯片，现在把电源芯片拆掉了，这边四个角是芯片的，五六七八角是连在一起的，这四个角是接的开关。 br 七的主绕组，那这 四个银角可以确定是电源芯片内部开关管的漏极。芯片一二角的铜箔虽然炸断了，但是还是可以看出来他们是连在一起的一二角，他是经过铜箔接到这个电容的负极，也就是说一二角是接地的，那可以确定芯片一二角是内部开关管的原极。 芯片三角的铜箔虽然也断了，但是可以看到他是接到这个反馈官偶的三角，那么可以确定芯片三角就是他的反馈端。最后还剩一个芯片的四角， 这只银角接的是边上这个电容的正极，一般接小电解电容，正极的银角就是芯片的供电银角。 vcc 根据银角定义找了一下数据库，找到了两个对应的芯片，一个是 vip 一二二 a， 这个是该芯片的银角定义，五六七八角都是内部开关管的漏级芯片，一二角是接地的， 然后芯片三角是反馈端，四角是供电，另一个芯片是 tc 二二，看一下它的银角，五六七八角也是内部开关管的漏级，一二角是内部开关管的原级，三角反馈，四角供电。这两个芯片银角都是对的上的， 刚好我手上有这个贴片的 vip 一二二二一芯片还是比较巧的，之前给一位网友修了个电源，刚好是用这个电源芯片的，买了两个，这次就用上了。在更换电源芯片之前，我们先测一下它的反馈光偶有没有问题， 因为我觉得大概率这个光偶可能是坏掉了。用外表检测光偶比较麻烦，所以一般我都是用这个小工具来测量， 不用把光偶拆下来，只需要把这个工具四个烫针接到光偶的四个眼角上观察。上面两个指示灯正常应该是两个红色指示灯同时闪，现在只闪一个，就说明这个光偶已经坏掉了。这个反馈光偶如果损坏了，不更换了 话，可能会导致新换上去的电源芯片又坏掉。现在更换了一个新的光偶，我们再用这个工具检测一下，看是不是两个红色灯同时闪， 可以看到现在就是两个灯都闪了，说明这个光偶是正常的。将电源芯片以及损坏的铜箔全部弄好了，接下来我们上电试一下。测试的时候复杂，也就是这个控制板需要先拔掉，避免输出电压不稳，把控制板烧了，希望可以一次性成功啊。因为手上只有那一个芯片 上电没有短路，测量输出五伏现在也有了，接上控制板再测一下，有电了，按一下功能按钮，没有问题啊，可以正常操作，这个小电源就修好了。

大家好，上一期我们讲了电源管理芯片的三大控制核心，三极管带系、基准元、误差放大器，它们让芯片拥有了精准稳压的大脑与标志。 这一期我们讲解电源芯片的安全系统与执行系统，也就是三大功能器械比较期、电流采样模块、驱动电路，他们分别是芯片的安全检测、眼睛电流精准探测器、功率执行肌肉， 负责保护芯片不被烧坏，实时监测电流，强力驱动开关工作是电源芯片安全、高效、可靠运行的关键。一、比较器， 芯片的安全检测眼睛与报警器比较器。比较器是电源芯片所有保护功能的核心，过流、过压、欠压、过温全部靠它检测，相当于芯片的安全眼睛监控器、报警器。比较器的结构比误差放大器更简单， 它是一种高速开关型放大器，输出只有两种状态，高电瓶或低电瓶，对应数字信号的一和零。在芯片内部，比较器由输入级、高速比较、核心输出、驱动级组成， 响应速度极快，能在微秒级别内判断异常。它的原理非常直接，比较两个输入电压的大小，输出高低。电瓶一端接检测信号，另一端接基准电压， 一旦检测电压超过预值，比较器立刻翻转输出，触发保护动作。在电源管理芯片里，比较器承担着最重要的安全防线功能。第一， 过流保护，等输出电流过大甚至短路时，比较器立刻检测到电流超标、输出信号，关断 m o s 管，防止芯片烧毁。第二，过压保护， 输出电压异常升高时，比较器快速触发保护切断输出，保护后端电池、屏幕、芯片等贵重部件。第三，欠压保护。输入电压太低时，比较器让芯片停止工作，避免工作异常损坏设备。 第四，过温保护，芯片温度过高时，温度传感器把信号传给比较器，触发降频或关断，防止热失效。 除此之外，很多 p w m 控制电源还会用比较器产生开关，控制脉冲，调节占空比，实现稳定输出。可以说，比较器就是电源芯片的安全员，监控员、报警器时刻盯着电压、电流、温度，一旦异常立刻行动，保护芯片与复杂安全。 二、电流采样模块，芯片的电流精准探测器。电流采样模块是电源芯片里专门负责感知电流大小的传感器， 相当于芯片的电流触觉。精准探测器是实现横流限流保护的关键。它的结构很简单，主要由高精度采样、电阻运算、放大器、滤波电路三部分组成。采样电阻串联在功率回路里， 电流流过时会产生微弱电压运放，把这个微弱电压放大，变成芯片可以识别的信号。它的原理完全基于欧姆定律， i 等于 v 除以。二、电流越大，电阻上的压降越大，放大后的信号越强，芯片就能精准算出实时电流是多少。 在电源管理芯片里，电流采样的作用非常关键。第一，横流控制，比如电池充电、 led 驱动必须保持电流横定，采样模块实时监测，让电流不高不低。 第二，限流保护，电流超过设定最大值时，立刻限制或关断输出，避免短路过载，损坏芯片。第三，功率限制。通过电流和电压计算输出功率，防止芯片超负荷工作。 没有电流采样，电源芯片就变成瞎子，不知道输出多大电流，既做不到横流，也做不到可靠保护。三、驱动电路功率开关的执行肌肉 最后一个也是连接控制与功率的桥梁驱动电路，它是电源芯片的肌肉，负责把微弱的控制信号变成能强力推动 m o 四管开关的大功率信号。 驱动电路在芯片内部通常采用推挽式结构，由大尺寸三极管或 mos 管组成，能够瞬间输出较大的电流，快速给 mos 管炸极充电和放电。 它的核心作用非常明确，把控制级的弱信号，放大成功率级的强信号。因为 mos 管炸极有电容，需要足够大的电流才能快速打开关闭。 如果驱动能力不足， mos 管开关速度慢，损耗会急剧变大，芯片发热严重，甚至直接烧毁。驱动电路能让 mos 管快速开、快速关，减少开关损耗，提升电源效率，同时抑制电压尖峰，保护 mos 管不被击穿。 简单说，控制电路是大脑发指令，驱动电路就是肌肉去执行，没有驱动，再精准的控制信号也无法推动功率开关。这一期我们讲完了电源芯片的三大安全与执行器械。

电源芯片的引脚功能可以根据具体芯片型号和设计有所不同，以下提供一些常见的引脚功能，一、 vcc 电源管理芯片的高电压引脚 可以接受三点三伏直流电源或者五伏直流电源的输入，提供芯片的电源，同时也是控制电源芯片运行的信号。当 vcc 引角接受到可靠的电源输入后，芯片会开始工作。二、 gmd 电源管理芯片的低引角 连接到电源管理芯片的接地位置，他是芯片电路的参考点，将所有信号参照为零电位，使芯片工作更加稳定。三、按电源管理芯片的使能引脚，当按引脚为高电瓶时，芯片开始工作。当按引脚为低电瓶时，芯片 停止工作，一般连接到系统上电信号线上，使系统能够控制电源芯片的工作状态。四、 pg 电源管理芯片的电源监测引脚可以监测芯片上 vcc 引脚输入电压的变化。当 vcc 引脚输入电压低于预设电压时， pg 引脚输出低电瓶表示电源不稳定，芯片需要停止工作。当 vcc 引脚输入电压正常时， pg 引脚输出高电瓶表示电源稳定，芯片可以正常工作。五、 purg 电源管理芯片的电源 ok 引脚 反映出电源芯片正常工作的状态。当电源芯片正常工作时， perfect 引脚输出高电瓶。当电源芯片异常时， perfect 引脚输出低电瓶一般连 连接到主控芯片或者其他电路中，供系统检测电源芯片的工作状态。六、 ps 电源管理芯片的负电源输入引脚，当芯片要求使用负电压时，需要通过 ps 引脚输入负电压。 七、 ps 电源管理芯片的正电源输入引角当芯片要求使用正电压时，需要通过 ps 引角输入正电压。八、 com 电源管理芯片的补偿引角 用于控制芯片的输出电压。当芯片输出电压低于预设电压时，抗平角输出高电瓶。当芯片输出电压高于预设电压时，抗平角输出低电瓶。一般连接到参考电压源上，以控制输出电压的稳定性。

大家好，今天咱谈一谈三八四二电源管理芯片的电压反馈银角。三八四二电源管理芯片的电压反馈银角有两个， 分别是一号银角和二号银角。也就是说，光我反馈回来的次级输出部分的电压变化信号，既可以送到三八四二店员管理芯片的一号银角，也可以送到二号银角。但是两个银角的外部电路和内部调节原理却有着相当大的区别。 首先我们看一下光偶送过来的电压反馈信号送到一号银角，这时我们会发现，二号银角通常是直接接地，又因为一号银角是内部误差放大器的输出端， 而这个输出端又直接连着内部电流检测比较气的反向输入端。而内部电流检测比较气又关联着六号银角的脉冲输出占空 空笔的大小。由此可见，光偶的反馈信号直接送到我们的一号银角，就等于绕过了内部的误差放大戏。或者说，光偶的反馈信号直接送到我们的一号银角的话， 就根本没有使用内部的误差放大器。光偶的反馈信号直接送到我们的一号银角的电压反馈信号直接参与了我们脉冲驱动信号的调整。 送到我们的一号银角的电压反馈信号越低，六号银角输出的脉冲驱动信号的占空比也就越低。反之，送到我们的一号银角的电压反馈信号越高，六号银角输出的脉冲驱动信号的占空比也就越高。 接下来我们看一看，如果光偶的反馈信号送到我们三八四二的二号银角，情况又讲如何呢？从上面电路图中的电源管理芯片区 区域我们可以看出，如果光偶的反馈信号送到我们 3842 的二号银角外围电路复杂了很多。首先这种情况下，光偶的集电集需要供电， 这路宫殿既可以从基准五福上获取，也可以从宫殿绕祖上获取。显然，本实力中光偶的集电集需要的宫殿取自基准五福。 在这种情况下，除了急电急需要供电之外，光搂内部光敏三极管的发射急还需要一个涉及电阻把反馈信号送到芯片的二号银角。 因为二号银角是内部误差放大器的反向输入端，送过来的电压首先要经过这颗误差放大器的误差放大才能并入内部的脉冲驱动信号控制网络。所以送到二号银角的电压越高，六号银角输出的脉冲驱动信号的占空比就越小。 反之，送到二号银角的电压越低，六号银角输出的脉冲驱动信号的占空比就越高。

一天学一个电工知识，今天学习了解电源芯片好坏判断技巧。这是一个充电器电路板， 在这个主滤波电容负极旁边有一个三八四二电源管理芯片， 很多朋友不知道怎样判断这个电源管理芯片的好坏，下面分享两个判断电源管理芯片好坏的技巧。一，首先找到开关管，然后测量它的输入引脚和输出引脚，看有没有短路， 如果有短路，说明电源管理芯片已经损坏。如果开关管没有短路， 再用第二种方法来判断电源管理芯片是否损坏。方法二就是测量电源管理芯片的供电角和接地角，看有没有短路，如果供电角和接地角短路， 说明芯片已经损坏。怎样找到电源管理芯片的供电角呢？首先找到这个五十伏四十七 v 法的小电容， 这个电容就是专门给电源芯片供电，所有的电源芯片旁边都会有一个小电容，这个电容的电它都是从这个二极管整流过来，然后测量这个二极管和地是否短路， 这个地就是这个电容的负极。如果有短路，说明电源管理芯片已经损坏， 直接更换芯片就可以。电源管理芯片好坏判断技巧你了解了吗？记得点个小红心哦！

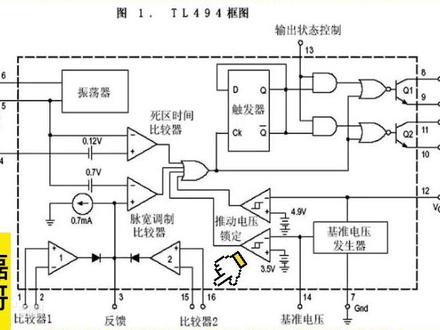

接下来我们认识一下大名鼎鼎的 tl494 电源管理芯片。大名鼎鼎的 tl494 电源管理芯片问世已经 40 多年了， 一经问世便凭借其潮高的性价比、极其稳定成熟的性能，被广泛应用在大中功率的用电设备中。它是一款双列直插式十六银角的电源管理芯片，下面咱就把它的各个银角功能详细讲解一下。 一脚是内部误差放大弃医的同乡输入脚，二脚是内部误差放大弃医的反向输入脚，三脚是一个反馈补偿银脚， 同时也是 pwm 比较器的输入端角。三角内部与比较器一和比较器二的输出端是相连的。芯片的四角是死区时间控制比较器的输入端，这个端口可以设置 tl 四九四死区时间的区 值，他的电压可以在零到三点五伏变动，同时他的占空比也可以在零到百分之四十九之间进行变动。当这个角位输入电压为零，也就是接地的时候，他的死区时间是最小的， 但是这时可以获取最大的占空比。新天的五角 ct 是内部震荡器的定时电容的接入银角，这个电容的取值范围通常在 0 01 违法和 0 1 违法之间。 芯片的六角 rt 是内部震荡器定时电阻的接入银角，这个电阻的取值范围通常在 5 到 100 k 之间。 芯片的七角是信号地，也就是芯片工作的参考地，内部连接在基准发生器上。芯片的八角是输出晶体罐 vt 一的集电集，同时也是 vt 一的正向脉冲的输出端，它的耐压值是 41 伏 250。 好安。芯片的九角是输出晶体管 vt 一的发射集，同时也是晶体管 vt 一的参考地端，一般与七角地直接相连，八角是跟供电银角 vcc 是相连的，九角直接接地芯片的十角，十一角是晶体管 vt 二的发射集和集电集， 十角与参考地相连，十一角是正悬波的输出端。芯片的十二角 vcc 是偏置电源工作电源的输入端，外部连接 vcc 供电，内部连接基准发声器、振动、电压锁定等各个部件进行供电工作电压的范围是 7 到 41 服。 芯片的十三角是输出工作模式的控制端，当它与十四角也就是和基准五伏连接的时候，进行推碗工作模式。当十三角与低进行连接的时候，属于低电瓶单端工作模式下， 大方的 q 一和 q 二经体管的两路的输出脉冲是完全相同的，最高的占空比可以达到百分之九十六。 芯片的十四角是基准电压输出银角，内部连接着基准电压发生器，他的输出电压是五伏十毫安。芯片的十五角是内部误差放大器二的反向输入端，他可以接入保护电路的反馈信号。 芯片的十六角是内部误差放大器二的铜箱输入端，它可以接入保护预指的信号比较器二通常用来过电流或者过电压的保护。

这个视频给大家分享的是如何利用直流电源来检修主板，废话不多说，直接上实操。这个板子的故障现象是上电以后没有任何反应， 接下来我们直接上直流电，先把直流电源的两个夹子夹到这个主板的这个插头上面，像这样啊就可以了，然后找到我们这个电源管理芯片的启动电阻， 那这四个啊就是我们芯片的启动电阻，我们找一条连接线，把这个启动电阻给他直接连通。这两个焊接的点呢，我就选在这里了啊，直接给他焊在这个大一点的焊点上啊，这样子焊的牢固一点， 下面的这个点呢就焊在这一个启动电阻的旁边，这样子就可以了。我现在直流电源啊已经开起来了，我们的万用表也已经打开，接下来呢我们把这个电压调到是二十伏三安， 那么直接给他输出二十伏，他的电流是零点零一二安。我们的这个主板啊现在是没有启动的，没有任何反应，我们测一下芯片的 这一个供电是否是正常的供电十八点五伏，那么他的这个八角输出的电压有没有 八角输出的电压有一个十三点五伏啊，这个电压非常的高，测一下他的四角的电压，四角的电压也有十六伏，那么测一下一角的电压有没有一角也是十一伏，他的第六角输出的这个电压是否是正常的十八伏，那么证明 这个芯片就是没有绳层回路一样的，它的所有的电压度非常的高，我们先把这个电啊给它关掉，我们测一下我们的开关管，看有没有损坏，先测它的漏极和原极 有一个零点七的压胀值，反过来测一下，反过来也是啊，有一个一点七的压胀值，再测一下我们的三极和我们的原极有一个二点四的压胀值，反过来测一下， 一点三开关管没有问题，它没有绳层回路。再测一下我们的开关管，原极与地之间的这一个电流检测电阻，看有没有损坏。现在测的是那个欧蒙党啊，显示的是 ol， 压胀值是一点三啊，这个电流检测电阻啊，明显就不对，它应该是直通的这里我们现在测的是 ol 啊，无尘大的一个状态， 那么我们先找一个零点二 o 的 这个电阻啊，给它换一个上去。这个电阻呢，我们已经拆下来了啊，它的这一个阻值我们再测一下啊，拆下来测一下， 也是一个无穷大的状态，没有任何反应。我们找一个同型号的电阻啊，给他装上去。我们的电阻啊，我们现在给他焊上去，已经焊好了，接下来我们再给他供电，看一下我们的这一个指示灯啊，已经点亮了，里面就是我们的这一个电流检测电阻啊，开路造成他 没有神清回路。接下来我们测一下他的电压是否恢复正常。我们的芯片的启动电压看一下是多少伏，是七点九伏啊，八角输出的电压五伏，再测一下我们 四角的这个电压二点一伏，一角的这个电压一点五伏啊，电压现在全部恢复正常。我们刺激输出的这个电压， 首先测一下他的主输出七十伏正常，来测一下我们的这一个十三点一伏啊，好，他这个是 十二伏的供电啊，那么也是正常的，我们就可以给他上四电，要上四电的话，我们先要把我们的这个启动电阻短接的这条线啊，要给他焊开，再连接一个假载，连接到我们的输出端，也就是连接电瓶的这两条线这里啊，给他连一个假载。 我用的这个灯泡是个六十瓦的啊，先给他焊上去，现在已经好了，我们接下来准备上丝电。好，丝电现在我已经上了啊，我们的指示灯也是亮的，但是我们的负荷现在是没有电压输出，那么怎么办呢？我们要触发一下 我们的这个 e t 幺五二，我们的这个灯泡啊已经点亮了，证明这个充电器这个故障在更换了我们这一个电流检测电阻以后，故障完美解决。想要学习更多的家电维修知识，请在评论区留言。
