思科ea6500设置详细教程

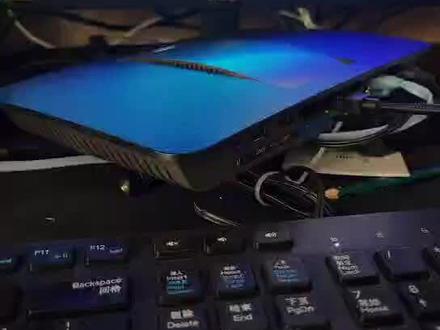

大家好，我们看一下这个斯科，就是林克赛斯系列路由器的设置，因为这个路由器的话相对英文的界面比较多，所以呢， 呃，设置起来可能有一部分人可能相对比较吃力一些。首先我们把这个型号是一 a 六七零零，我们以这个型号为例，说明这是比较老款的一个型号，但是斯科路由器 怎么说呢？经典、稳定，所以用的人是相当多的。首先把路由器通电，通电之后呢看背后的网口，这个怎么接啊？这一个，第一个这个，这个是个 internet 口，就是这个是光猫过来的线，接这个 internet 口能看清楚不能， 这下面有字 internet 去接这个口，然后后面的一二三四这四个口任意一个，把它用网线连接到电脑，这样子的话就是，呃，通过电脑， 电脑来对他设置好，我们这里已经通电启动了，通电启动之后，我们打开电脑的浏览器，电脑界面能看到不能看到电脑，打开电脑的这个浏览器，打开浏览器， 打开浏览器，我们输入这个呃，斯科鲁游戏的设置的 ip 地址， 幺九二点幺六八点一点一，这个是他设置的一个 ip 地址，好等待 这个地方输入账号，这个账号呢是颗原厂的，这个通用的账号是 admi， 输入之后，然后点 c 的音 好进到设置界面，进到设置界面呢，我们要设置宽带，互联网宽带，点这个 connectivity， 点这个有一个齿轮一样的这个按键，点开之后 这个地方从上从左到右。第二个 internet settings 就是呃，网络设置就点开， 点开之后呢，这个是连接类型，我们看这个 table internet connection， 就是连接类型，然后这里点编辑， 点后面这个点开之后，这里选择连接类型。如果说你的宽带是需要账号密码的，就是拨号的，就是选 pppoe， 选了 ppoppoe 之后，这里是有 呃 u 盘点 pass 我的这个输入你宽带的账号和密码，然后点下面的呃 apply 保存就可以了，然后再点一下 ok 按键， 呃，我这里的宽带呢是动态 ip 的，我们就直接选默认的这个 dhcp， 这样子保存就可以了，好点，别，别玩 点 ok， 这样子的话，他这个 internet 我们看其实已经设置好了，你看这个 connect 已经连接 internet， 就是宽带到路由器到电脑已经全部连接，全部打对号了，这个这个网络就已经设置好了。然后我们设置无线网在哪里呢？左边有个 ys 点开， 点开，这个点开之后呢？然后这个地方是第一个 nato， 我跟你们就是无线名称，然后 pass 我的无线 密码，然后这个是无线名称，无线密码自己设置保存就可以了。 然后这个地方有一个插落，有个频道选项，频道信道选项，信道选项你根据你自己的去地区去选，有的可以保持默认，不用管它， 就这里无线名称密码二点四 g 设好，然后五 g 名称密码设好保存，然后 ok 就可以了。 这就是这个四颗路由器的一个呃设置，就是通用系列啊， wrt 幺九零零啊，什么 呃，还有这个一七五零零，八五零零啊，他的设置方法都是一样的啊，就是这样的。然后我们看一下路由器上的这个呃端口啊，他有个 呃，因为经常会出现一个情况，有的人会出现这个密码不对的情况，就是会忘记。啊，什么？因为它是英文的吗？忘记的话你就把这个路由器的这个下面有个维塞特孔，就是把这个按键啊通电状态下长按，用个针按按进去， 呃，大概十秒左右，等路由器重启，然后这个这个时候就，呃恢复到出厂状态下就可以了。然后就是按对照我刚才的这个视频来操作。注意我们这里的浏览器选择，呃，一般要选择这个 ie 或者。嗯，谷歌这样的浏览器，如果说有时候用到三六零啊，他会出现这个进入界面的时候密码这个账号错误的情况，所以这个时候你换一个浏览器操作就可以了。好，基本上就是这样，谢谢。

哈喽，大家好，我是毛毛无限，今天呢，我们来修一台路由器，这台路由器是斯科的 ea 六五零零 v 一这个路由器故障，说是刷固件刷不进去啊，我们等一下就来看一下。呃，到底是什么问题。 这个 ea 六五零零的路由器呢，有两个版本，一个是 v 一，一个是 v 二， v 一版本的话处理器，呃，是 mixmips 的处理器，这个 v 一的版本呢，只能刷番茄固件，还有那个 ddwit， 他不能刷那个玫琳固件啊。 v 二的话是可以的， v 二的话 cpu 应该是 bcm 的四七零八。嗯，应该是，他们的无限速率好像都是幺七五零的。我现在拿到的版本呢是 是 v 一的可以看到哎，这边应该有啊啊， v 一的话上面是不显示的，就是一 a 六五零零，如果是 v 二的话，上面会有这个 e a 六五零零 v 二的字样。 花了一点时间，我已经把这个机器拆开了，可以看到这个里边无线网卡的话是有一个是单独的，这边有一个这种 minipci 的插槽，上面上面插了一个无线网卡，还有一个是板载的在这上面啊，版载的话应该是两点四 g 的，这个上面这个应该是五 g 的。 不过话说回来，这种无线网卡即便是拆下来他也不能用在其他地方啊，因为他这个体积的话，实在是包括这个造型设计实在是太太独特了，别的上面是插不了的，笔记本上面也没有这么大的空间啊。而且这个网卡好像不 是那么容易拆的，它上面有两个，有两个插针是直接焊上去的，这个插针这边焊在这个板子上，这边焊在这个主板上面，所以说即便是想要拆下来，也得先把这个东西拆掉啊。 有的网友可能注意到，我换了一台电脑啊，之前那个电脑实在是太破了，然后他硬盘也坏掉了，然后数据差点丢失啊，然后我就不用那台电脑了，换了一台电脑。不过这台电脑也是老古董啊，就可以看到这叫叉二二零，也是 十年前的设备了。好了，话不多说，我来看一下，就说他在刷机的时候就会报错，就报这个 io 错误啊。那么像这种 io 错误的话，是哪里的问题呢？有的网友可能会觉得 肯定是闪存芯片出问题了，实际上闪存芯片他很少会出现物理性坏掉了，坏的话也只是坏块，但是坏块的话并不会导致 出现这种艾欧错误的错误啊。这种艾欧错误的话，一般来说都是 cpu 出问题了， cpu 里边控制这个闪存的这一块可能就出出现问题了。 我为什么这么笃定呢？是因为之前我遇到过这种情况啊。呃，之前遇到过 ac 六六优，也是出现这种爆错啊，然后换了闪存芯片并不解决问题，最后把 cpu 换掉了，才把才把这个故障修复好啊。 可以看到这个 cpu 的话是博通的 bcm 四七零六啊，这个还是 mix 的 cpu 啊，他不是那个 a 加 m 的，不是阿姆 cpu。 正好我手里边有块料板，我先把这个 cpu 拆下来啊，然后把这个也拆下来，正好现在换上去啊。这个料板的话是华硕的 ac 六六优啊， 可以看到他们的设计非常的相似啊，都是 cpu 旁边有两个内存的位置，然后这个华硕的交换机芯片在在这个位置，然后这个四颗的交换机芯片在这个位置，在这个屏蔽盖下面。 cpu 呢我已经干下来了，接下来我要把这个 cpu 给他清理干净， 拿吸吸袋把上面的吸给他脱平啊， 我找了一下钢网，刚好有个合适的可以看到这个钢网放上去刚好合适。接下来我准备给他织一下鞋啊， 花了一点时间，我已经把这个 cpu 织了一下，锡啊，四颗。这个板子上面的 cpu 呢我已经拆下来了，因为过程的话都比较相同啊，所以我就没有拍 好了。现在呢焊盘呢已经清理干净了，我准备把这个 cpu 给他装上去啊。 好了，现在呢我已经把瓶壁盖什么给装好了，我们现在来通电来看一下，看这次的话能不能正常啊，这电好，我们来看一下屏幕的显示啊， 看能不能正常启动，可以看到现在已经正常启动了，连刷机都不用刷了。之前的话堵不到那个闪存里面的数据，应该还就是 cpu 的问题啊，然后那个导致堵不到数据，刷机也没用。 呃，现在换了 cpu 以后呢直接就可以了，因为闪存那边的数据本身是没有损坏的，只是说 cpucpu 控制闪存的那个部分出问题了，导致 数据没法读出来，嗯，所以没法正常启动。好了，那么本期的视频呢，就拍摄到这里，如果大家喜欢我的视频，欢迎点赞收藏评论，我们下期再见，拜拜。

今天捡了个大便宜啊，几年前认识的一个客户呢，淘汰下了一台思客的四三二幺路由器，直接送给我们，这个可是好东西啊，他有个千兆鼓，可以光电复用的千兆鼓，还有两个破掌槽， 支持各种的网络接口模块和语音模。虽然他只是斯科四千系列里面的最低配置的，但是对有几十个人的小企业和分支机构来说，足以满足各种使用要求。他这个电源呢，是外置电源，接口也不是我们常见的样式，而是这种六屏设计， 赶紧把它装到了机柜，哎呀，太漂亮了，越看越喜欢啊。我们插上配置线，进到系统里面一下，哎呀，这个不是默认的密码， 进不了系统，这怎么办呀？这个难不倒我啊，我们把它直接重看到屏幕上一堆警号的时候，我们按键盘上的 ctrl 加 read 键，进入到入门部门的监控模式下，输入 confrag 零 x 二幺四 回车 reset 路由器就会重启。再次进入系统的时候呢，已经没有密码了。

如何在一个模拟器上同时模拟四颗 h 三 c 华为的网络设备？今天给大家介绍一款强大的网络设备模拟器 e fng 网络设备模拟软件。我们知道有很多 斯科 h 三 c 华为，但是今天这个不仅可以模拟各大厂商的设备，包括 cisco h 三 c 华为、 juniper、 palo、 alto、 checkpoint 等， 还可以运行一切格式为靠二格式的虚拟机，它是深度定制的 oppone two 系统，我们只要在物理机或者虚拟机上搭建好 evo 机后，可以直接使用浏览器打开登录，不需要单独安装客户端。 简单的安装方法就是使用 over 格式的虚拟机文件直接导入到 vmwer workstation 中，大家可以在中文社区进行 下载，不过这个安装之后是一个空壳，里面的设备需要导入相应文件才能使用。如果是大神可以折腾，如果是刚刚接触，推荐使用懒人包，这个包集成了所有必要的设备文件，安装方法如下， 一、准备工作，提前准备好懒人包，欧版格式的文件有点大，拼网速的时候到了， 安装好 vmwor 安装过程就不再讲了。二、搭建 evg 服务端，直接打开欧巴格式的懒人包文件，然后选择存储位置。由于文件较大，导入的过程有点长，大家耐心等待。 two thousand years late。 打开虚拟机设置，根据自己电脑硬件情况设置 cpu 和内存数量，将 虚拟化的两个选项的勾去掉，要不然开启虚拟机的时候会报错。网络试配器里面将网络连接改为 net 模式，然后开启虚拟机， 在这个界面输入默认用户名 root 密码。第一， 这个界面需要咱们修改 root 密码输入后按 ok， 下一步主机名保持默认，域名也保持默认， ip 地址选择 dhcp 就可以， n t p 服务器可以先不输入，直接 o k。 下一步 internet 连接方式选择第一项，意思是直连 o k， 回车后系统会自动重启三灯 登录 e， 等待虚拟机重启后，打开浏览器输入衣服的管理 ip 可以进入管理界面，账号为 edmund， 密码是 e。 登录方式分为 native 和 h t m l 五， 前者需要安装第三方软件进行设备管理，例如 party 或者 c r t， 后者可以直接进行设备管理。登录成功后就可以创建实验了，大家学会了吗？

计时器对吧，要比我们这个重新收练的时间啊，要更短。好吧，在你路径重新收练的同时啊，你的看表象呢，早已经清空了。那这个时候就不用担心咱们路径切换之后啊，你的联通性对吧？实现不了，不能完成。好吧，那这就是咱们的重新收练的这么一个机制 好吧。比如说这边举个例子啊，思维吃一，思维吃二，思维之三，对吧？那思维吃是跟巧啊，他是贝贝跟巧，思维吃三怎么样？是一个 对吧？思维之三是一个飞根桥啊。那接下来咱们平常的通信路径可能是一到二，还有一到三吗？对吧？那这时候对于思维车而言，我记录的关于主机壁的看表象对呢，出街口肯定是吉比特的零杠零杠三好。好吧，那接下来假设了思维之一到思维之三的这根列路到了，这根列路到了，对于思维 切尔的接口没有任何影响。所以我们看表象原封不动。然后接下来等待三十到五十秒啊，你的二到三之间的这根链路开启了。那接下来 siri 叉，如果你再收到去往主机币的数据啊，你应该直接通过吉比特的零高零二号来转发。 当然呢，由于你的这个动态麦克力表象，你需要三百秒，怎么样才能消失？那除非你在他消失之前啊，你主动的通过吉比特的零杠零杠二考收到主题币的数据，你来做一看表象的刷新。 你如果说没有收到主题币发送的数据啊，对吧？你的表象会一直维持零杠零杠三考的这么一个原始表象。 那接下来也就是说你路径切换之后啊，你收到去往主机币的数据，还是会把数据发给思维之一，但思维之一此时此刻已经没有能力啊，帮你把数据发送给思维之三了。所以你会发现，这个时候就会出现 对吧？接近三百秒的这么一个交换黑洞吗？所谓的交换黑洞就是我按照错误的麦皮表象来转发数据，去往一个目的主机。虽然主机收不到数据，但我不能意识到这一点，对吧？我会不停的发，然后我的邻居交换机会不停的，对吧？帮我丢弃是吧？帮我丢弃。那最终结果就是 对吧？你端到端通信吗？虽然你路径已经能通了，但是你的通信是不能完成的，可以吧。那这就是 tcn 的这么一个作用。 那接下来 tcn 呢？跟我们的普通的配置 bpdu 是不一样的。普通的配置 bpdu， 咱们是通过指定端口来发送， 然后接下来下游交换机呢，通过根端口接收啊，然后通过指定端口来给你转发。而我们的 tcn 正好相反。 tcn 是通过根端口来发送，到达上游的指定结， 然后上游的指定接口收到之后啊，再通过跟端口来发送，正好相反。好吧，一个是跟端口接收，指定端口转发，一个是指定端口接收，跟端口转发。那这块大家能理解吗？ 好多多理解啊。那多多理解的话，我们来看一下生成术的配置啊。啊。首先呢，在那个 c 字母右下， stpmod 可以指定咱们生成术的版本啊， 对吧？ e， d， e， w 还有 es 啊， s， t， p， rapre， 通过这条命令就可以指定谁来做根桥对吧？修改咱们的不是 id 的优先，起码 你通过这条命令直接把优先级改为零好吧。然后接下来下面这条命令来指定咱们的贝分跟桥啊。一般建议大家两台会交换机嘛，一台做主根，一台做贝分跟，这个贝分跟桥就相当是把我们的博瑞宅优先级啊， 改朝四零九六好吧，那这是生成数相关的一个命令啊。那接下来你也可以直接通过这条命令来修，来修改咱们不二战的优先级。大家在改时候记住啊，他是三，他是四零九六的倍数啊，木二三二七六八，他必须为四零九六的倍数对吧？你改大也好，改小也好啊， 必须能够被四零九六整出，如果你没有这么改对吧？那他这个命令是敲不进去的啊。所以说最好背一下好吧。 然后接下来使用下面这条命令来指定咱们的这个接口 cos， 值得这么一个精彩方式啊。好吧，你想要使用九八的这么一个标准格式， 还是使用咱们华为私用模式，还是使用 dott 对吧？那当然，如果你没有改变的话，咱莫使用 dott 啊，这个比较好用对吧？你能够区分不同带宽的链路的这么一个度量值对吧？好的链路度量值小对吧？差的链路度量值大对吧？能区分吗？ 那这个最好好吧。然后接下来在接口可以通过 s t p cos 来修改我们度量值啊，通过手工修改度量值对吧？你能改变咱们的跟端口选举，改变咱们的制定端口选举好吧。然后接下来对一个接口 stp prarty 在接口级别敲改的是什么？ 改的是咱们的破台地的优先级。好吧，这改的是咱们破台地优先级啊，那这个直末是一百二十八。注意啊，咱们最牛逼最牛逼的交换机啊，你的这个破台地也必须是十六为倍数好吧，也就是说你在改大和改小的时候，必须能够被十六整除啊，你不能乱改好吧，你多试试就好了。 然后接下来全局 s t p 那个就是启用圣文树啊，但是末就是启用的，你可以通过就是安度 s t p n a b a 或者 s t p dsa 来把这个给关闭掉。好吧。 好，那这就是相关的这么一些配置。然后想要检验的话啊， dsplastpprifr 对吧，咱们能够检验到他的状态好吧，能够看到咱们哪个接口跟端口啊，哪个接口是 ndp 对吧？或者是 dp。 那当然这个 ndp 呢，有一说一啊，就算你启用的是八二的一 d 啊，他也不会显示为 ndp。 他通常会把 ndp 呢显示为 ap 和 bp。 这个 ap 叫奥特的 t ppotar， 叫替代短考。这个 bp 咱们称呼叫白看 pote， 叫备份短考啊。 ap 和 bp 呢，都是 ndp 的范畴啊，只不过一个是用来备份跟短考的，一个是用来备份指定短考的。 对的， stp 可以不用学吗？要学还是要学的，虽然在 n 一中不要学那么细 讲，但是呢，最起码一个基础的概念，大家要懂。好吧。好了，然后接下来来看一下 spp 的不足吧。 这个 spp 啊，最大的不足之处啊，就是他的收敛太慢了啊，这是第一点。然后接下来第二点就是兼容性还不行啊。 你在华为的交换机上，咱们运行的八类的 e、 d 和八类的 ew 声数啊，咱们都是整个交换机只对应一个声速进程啊，你不管创建多少尾来，咱们声速进程怎么样，都尤其只有一个。 而你在思科的交换机上运行 e、 d 和 ew 啊，我们的生成数基于伪滥呢，他的生成数的名称咱们称为叫 pvs t。 你交换机创建一个伪烂，你就会针对你创建的伪烂啊，来产生一个生疏的进程啊，每一个伪烂对的进程， 你所确定拓补啊，将会为这个伪烂呢来提供服务。你可以理解为一组交换机，如果你既有伪烂十，又有伪烂二十啊，你们之间就会运行两个收成进程，伪烂十的进程确定路径啊，将为伪烂十来提供这么一个服务。 你未来二十的进程确定路径啊，将为未来二十来提供服务。好吧，那通过这种方式，你可以做到什么啊？负载均衡好吧，而我们的华为做不到。当然，能不能做到负载均衡这一说啊，最关键一点就是 你在一个混合厂商的环境中啊，如果你既有华为交换机，又有四科交换机，对吧？你会有接收性的问题 啊，因为你私科交换机运行生成数每个尾来一个进程，华为的生成数是所有尾来对你同一个进程啊。华为的这个默认的一地啊，咱们称 叫 cst， 叫通用声称数协议啊，斯科的叫 pvst 啊，这个叫基于伪滥的声称数协议。好吧，他们是有接收性问题的。 这个僵尸问题体现在什么地方呢？就是你在混合厂商的环境下，你既有四颗交换机，又有华为交换机， 对吧？生成术，大家可能彼此选不到一块去啊，可能会导致没有办法通过生成术啊，来解决我们的勇于路径的阻塞问题啊，那环路啊，对吧，广播风暴啊，咱们是没有办法避免的。 所以说，这就是为什么咱们使使用什么八辆的 es 啊，因为八辆给 es 解决两个问题啊，一 w 相比一的啊，咱们解决是一个收敛速度的问题啊，一 w 叫快速生疏协议啊，快填在什么地方呢？就是收敛速度。 你无论是初始修炼啊，还是重修炼，我的效率呢，都很高，对吧？但是呢，他没有解决咱们兼容性的问题。而这个 es， 咱们既解决了速度问题，又解决了兼容性问题。 因为在八零的 es 中呢，咱们比较 diy 啊。你在一个交换机上运行 es， 你想要跑几个生疏进程啊，你可以手工指定。 你如果没有指定的话，咱们木耳的运行情情况啊，跟 cst 没有什么区别啊。你只有一个生疏进程，为所有未来提供服务。 那当然，如果你要觉得不够的话，你可以创建你需要的进程，你也可以指定这个进程，对吧？为哪些尾单啊提供服务。好吧，那这点思科、华为都一样。所以说，你在一个混合场上环境中啊，你运行 es， 你想要跑几个进程，你 diy 就好了，只要大家 diy 的进程一样运行 es 啊，是没有任何接收性问题的 好吧，你不能保证咱们一个月内所有交换机都用华为，同样，你也能不能保证什么大家都用思科啊。那在这种情况下，咱们既然思科华为交换机可能会混搭啊，那使用 es 对吧，咱能够保证高收敛效率的同时啊，能够保证兼容性问题啊，那这个是异地最大的不足， 兼容性有问题，收敛效率低。然后接下来你要说其他的话，就是接口的状态模式太多了对吧？然后接下来端口的角色分的不够细 是吧？然后接下来对应那些交换机连接 pc 的接口，那就是优化机制啊，保证咱们上班下班高峰期的时候，网络不至于造成什么波动，那这些一地呢，都没有解决是吧？然后呢，这个整体性收敛的这么一个机制本身也很垃圾，那总而言之就是没有什么好的。那所以说呢，咱们一定呢。

acl 包过滤技术，我们来做一个 acl 的小实验，给大家看一看 acl 在网络当中他能怎么去做这三台设备呢？我们给大家配个 ip 地址，我们配呢我们进入到一七零到零，让零，然后配 ip the dress page ip 地址， 然后他这个设备上面呢我们加了三个虚拟地址啊，逻辑地址。 那么这三个虚拟地址的话，我们可以怎么做呢？我们可以去用 low bag 接口，所以呢我们可以在一这个设备上面这么写，叫 interface low bag 啊，这个 low bag 的话它有一个范围， 他的范围呢是从零到幺零二三，所以像这种设备的话，他的虚拟接口呢可以写一千多个，那个编号第一个呢是零， 我们可以用零做第一个。 然后如果配完地址之后，我们要查看这个地址他的状态的话，我们可以通过 display i p in the face brief 查看这个借口状态简约信息。可以看到什么呢？ 可以看到他的物理接口地址是一二零零一，然后他的露半的接口就是三个虚拟接口地址呢分别是十零零一二十零点三零一，然后后面是 app 的，那就说明这个接口配置是没问题的。

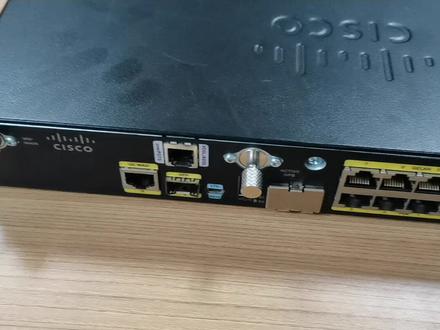

这个思科路由器朋友接过来很久呢，之前比较忙没有弄，今天给他清除一下密码，设置一下，顺便给大家分享一下设置的时候出现的问题。板内外网接口 nit 配置好以后能够正常上网，但是在配置 dhsp 服务器的时候出现问题，终端始终无法获取到 ip 地址。同样的配置在四颗二八幺幺上面都没问题，也不知道大家有没有遇到这种情况。然后四颗的外部界面是这样的， 比较简陋，因为朋友说想要通过图形界面去管理，然后我试了一下斯柯特 sdm 也不支持管理这台路由器，看来只能通过命令去管理了。

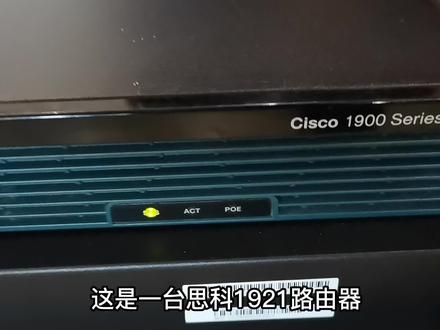

这是一台思科幺九二幺路由器，今天我们来用这台路由器和一台华为交换机组建一个基本的三层网络。我们首先看一看路由器的接口，这台路由器有两个千兆接口，一个康素口，还有一个迷你 usb 口， 大家可以猜猜这个 mini usb 口是干什么的。这个接口我倒是用过，接下来我们看一下拓铺图，就是光猫路由器，三层交换机电脑相互连接起来，线路连接好以后就是这样，这根是连接笔记本电脑的康素线。 接下来我们就来调试思科路由器，通过康素口登录路由器。首先配置外网口，我的光猫出来的网线连接路由器的 g 零零口是自动获取 ip 地址的，这是配置外网接 口的命令。然后再根据拓铺图的规划配置内网口，配置 ip 地址为幺七二点幺六点幺点幺，输入 noshatton 开启接口。 接下来配置。 net 配置。 net 需要先配置一条 acl 外网接口配置为。 net outside 内网接口配置为。 net inside， 最后加上这条。 net 就配置好了。 因为核心交换机采用三层模式组网，所以路由器上还需要配置回程路由，这里我们采用 ospf， 动态路由配置也比较简单，配置完路由路由器就配置好了，现在我们来配置三层交换机，华为的交换机大家应该比较熟悉， 配置互联接口，配置内网网断，并开启 dhcp。 最后配置 ospf。 还有一条不要忘了，那就是默认陆游。好了，整个网络就调试好了。现在电脑能够获取 ip 地址了，外网也可以聘通了，是不是很简单？
