供暖换热站3d演示方法图解

让你看看什么叫专业。

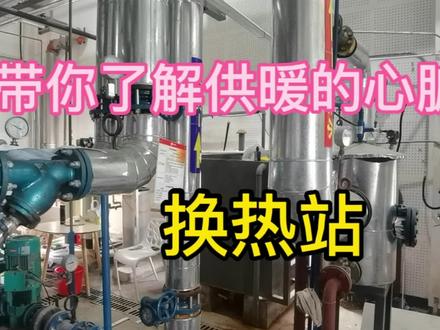

今天带大家了解一下供暖的机房换热站，日立公司用广告把高温一次热水供到我们换热站，换热站呢，通过除污器、过滤器、比例调节阀等各项处理好就进入了板式换热器进行换热， 通过板日换热器就把它换成可以供我们用户使用的低温二次水，然后用循环泵把这个低温二次水通过管道循环到我们千家万户， 如果中间哪个环节堵塞或者不工作，都有可能影响我们的供暖效果。所以说这个换热站就是我们供暖的小心脏，没有它我们就感受不到温暖的冬天。

揭秘一下换热站的套路啊，看，这是五十赫兹，看到没？是五十赫兹啊，你看我们一定要学会看变频器，看到没？打开柜子看，这也是五十赫兹，这个是对的啊， 但你们看看不对的，看，好啊，这是五十赫兹对吧？也是五十赫兹， 看到没？四十五点五赫兹，这个就是程序上改一下的事情啊，没有多大难度，换我我也行，今天教你一下，你们怎么看这个换热站的参数，你看这有进水温度，回水温度，对吧？进水温度是怎么来的？这个压力是怎么来的啊？ 注意你看到这个循环泵以后呢？你看他的后面循环泵后，这个零点四看见没？照怕，这个就是压力，这个和那是一样的，然后这个温度也是啊，这这传过去那才有温度，那他怎么调节温度呢？ 看，好啊，这这个就叫温控阀，这个叫温控阀，根据设定的温度，就他达到多少，他自动就会打开或者关闭。那这边还有大的，实际上都一样啊，实际上都一样， 这个是我们用的换热器啊，我们用的换热器，这边是这种远传的啊，其实都一样，不管多大多小的都一样，他无非是这个东西不一样，知道吧？他们是板式换热器，我们和他们又不大一样， 明白吧？这换人这很简单，你别说五十赫兹，五十赫兹你打开，你打开柜子看啊，这是五十赫兹才行，你看这个屏幕上没有用啊，那不就改一下程序的事，我一分钟我就改完了。

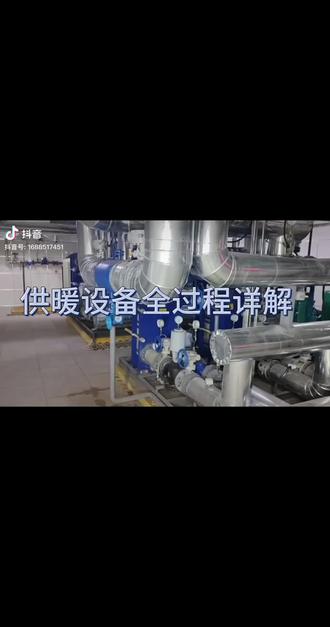

朋友们大家好啊，今天我开始我给大家录一期这个合集视频，主要就是录这个物业工程所管理这些设施设备房，你像这个交换站，高低压配电视， 这个生活水泵房、消防水泵房、柴油发电机，因为我在网上看啊，录这些视频的博主或者是 呃，人还比较少，知道吧？所以说我决定我出一期这个视频的合集，今天我第一期，我就主要想拍一下这个热交换站，好吧，这个是我们公司一个项目的热交换站， 我现在视频我转一圈，大家可以先看一下，大概是个什么的构造啊？我们项目位于陕西省西安市西三环边上， 我们是个央企的物业企业，在全国来，在全国来说还是比较有实力的。好吧，大家先看看一下这里边的构造，然后我完了给大家从这个 第一个步骤到最后这个暖气是怎么送到用户家里的去做一个逐一的讲解。 好吧，大家可以先看一下啊，你看啊，现在这个镜头这个区域就是我们这边的小区的低低区的一个系统， 再往前这块是我们小区的一个高区的一个系统，好吧，我们低区就主要就是负责这个一到十六层， 高区就是十七到二十四或者是到二十三，因为我们小小区有的楼是二十四层，有的楼是二十三层。好吧，他这个换热站是这样子的， 这个是我们换热站的进水阀门，好吧，这个他就是市政自来水，他一过来通过这个阀门，再通过我们这个水的过滤器， 然后进到我们这个换换站这个补水的水箱，水箱就在这个位置啊，他这个补水的水箱他里边是一个 浮浮球的阀门，就是他水满他自动就停了，然后如果浮子给下去的话，自动会补水。 这个水补到这个水箱以后，因为我们这个项目，这个换换站是去年才交接的，我们等于是去年是第一次去使用这个设备。 呃，热力公司是不管的，因为你刚开始你第一年你交付的这些项目啊，多多少少会出现一些问题，热力公司他是不予接受的，都是我们小区物业自己先运行一段时间以后， 呃，基本第一年和第二年，他第第三年你基本都运行很平稳了，他热力公司会收过来，然后由他们去运行。好吧？这两台泵 就是我们低去的一个补水泵，就是你比如说是你刚供暖，现在这个患难在财建好这个小区第一年供暖，我们需要第一步，需要怎么弄？第一步就是把这个水箱的这个水 补满，补满，补满以后把这个泵在那个控制柜，你看我手指那个地方的控制柜，我等会把那个控制柜给大家打开，我详细再给讲控制柜内部的结构和操作流程。 用那个控制柜先控制个泵，先这个泵先启动这个泵，因为你第一次启动的时候，我跟你讲啊，要在这个地方 反复的去排气，大家可以看一下啊，这个就是就是个排气的螺丝，你就拿这个扳手啊，松紧松紧，让他反复的去排气，排完气以后，然，然后你就把那个 泵他，他是受这个变频器控制的，你就调那个变频器的比例，你，你像我们这个 d 区就是调到这个六公斤就零点六兆帕，他停泵，零点四兆帕就是四公斤，他起泵，然后泵起泵，泵一起以后，你看啊，他这个是个 补水的水箱的进水的管道，你看这个水就水就从我这，水就从我这水就从从我这个，你看我拿个纸一下看，从这个管子你看一下啊， 从这个管子他就来来来，来来来看，通过这个泵，你看这个管道的回路，通过这个泵看 泵的这个回路是这样子的，你看啊，就进就进这了 这个管管道，是啊，这个管道就是我们地区的回水的主管，它补水都是从回水往里补的设计，它就是这样的，然后当水补满以后， 它这个前后它都有压力表的，还可以看一下这个表，对吧？还有这个表， 他只要他达到这个六公斤了，他这个泵他就会自动停止，对吧？然后你看那个大大泵，那个是三台的循环泵，就是他， 呃，两用一备，就是两个是常用的，一个是备用的。这个循环泵的作用主要是干什么？就是等你这个供暖正式起用以后，热力公司那帮一次网的热水他一送过来以后， 咱们把那个泵一开，我们这个小我，我们这个小区内部这个补这个水，如果全补满的话，你把这个泵泵一开，这个水就会在你个小区的二次网里边去循环这个东西。然后咱们再到这个板板货这来看一下啊， 这个设备就就是板式换热器，知道吧？供暖就是主要靠这个设备，它大概的原理是啥啊？就是热力公司 送过来的一次的热水，你像我现在指我指的这个管，就是热力公司送过来一次热水以后，下边这个管是热力公司的一次网回水，这个 热水他一进来以后，然后通过这个板换一循环，他一回去，然后这这边看一下啊， 这边是我们这个管道，是我们小区一四网的供水，下边这个管道是我们小区一四网的回水，他这个热力公司他就热水送过来以后，他这个 小区这个一次网的供水就会把他热力公司一次网这个供水里边热量就带走，然后小区的二次网的水他就会升温，他是这样一个循环。在这里大家注意哈，这个一次网这两个管道是不通的，他主要是靠这个在板换里边去循环， 大家看下这个是啥？这个是个电动调节阀，就现在咱指着这个阀门就是热力公司，他可以远程去控制这个电动调节阀的开度来控制你这个给小给小区这个 水的这个温度，他主要是靠这个，主要是靠这个设备看这有个 plc 柜， 大家可以看一下啊，他主要是靠这个设备去控制的啊，这个他能调，但是咱知道如果咱能知道密码的话，他也可以听，比如说 d 区流， d 区流长图， d 区参数设置， 咱把这电调阀 m 一 点，这个现在已经设置不了了，因为现在已经停暖了，反正就主要是靠这个设设备去控制它了。然后咱再过来让他看一下这个东西啊， 再再看一下这里边一个核心就是这个配电柜，因为我们现在这个设备现在已经停用了啊，就是因为现在供暖期已经结束了，就是这个循环泵 和这个补和这个补水泵都是靠这个控制柜去控制的，这个控制柜主要是靠变变频器去控制这个东西， 大家可以看一下啊，这个变频器是那三台循环泵，就是我跟你说的，看现在指着三个循环泵，绿颜色循环泵，这三个循环泵是二十二千瓦的啊，就去控制的这个小的变频器 是这个，这两台补水泵去控制这个的，知道吧？他都是在这个变变频器上，器上去设置这个比例百分之百应该是十六公斤， 那你就算，你要比如说你设的，你设定到百分之三十五，那你算是多少公斤？反正我们这个低，我们这个地区我们补水泵我们设的是，呃，四公斤 补水，六公斤停泵。好吧？大家看这个是个软启动器，这个软启动器是个是个啥效果？就是那个三台循环泵 和这两个补水泵，如果你手动启动的话，他会用这个软启动器，因为他功率都比较大，所以他必须得要用个 软启动器。现在这个配电柜啊，它设设置了，它里边都没有星三角降压启动或者是自我降压启动了，它主要就是靠这些变频器这些先进的设备，然后去让它降压启动的。好吧？变频器那你看 我们这个大的用的是 a c s 五幺零，小的也是 a c s 五幺零，它只不过是它的这个功率不一样，这个就是这个配电柜的一个 整体的布局，就大概是这样子的啊， 那么我们在平时在运行的过程中啊，就是因为咱讲这个设备房这个操作就是， 但是你平时你运行的时候也有可能会出现一些故障。我这给大家给讲一下，我们去年第一年供暖这个设备房里边发生了一些问题和我们当当时是咋处理的？因为我们这个设备房 他当时他一交接以后，我们在补水的过程中就发现了一个很严重的问题，知道吧？就是当我们给大家看这边是 高区的，当我们给高区补水的时候，水压能窜到低区来的，你你等于是我低区这个泵，那我那个泵我就没有开，我只开的是高高区的泵，但是我低区这个压力表蹭蹭他往上 涨压力，好吧？当时就发现了一个这个问题，当时这个问题我们当时就迅迅速判断出来，那么这个原因就只有一只有一种可能性，这高区的管道和低区管道在哪里给 连接着了，然后我们就逐一的去排查，当时就发现在我们这个项目的九号楼负一层的一个水暖井， 他当时他施工，施工结束的时候，他打压试水的时候，他拿了一根连接管，把这个高区和低区给串联起来了， 所以当时我们给高区补压力的时候，低区的压力也会蹭蹭的去往上涨，当时我们把这个问题就排除了，这是第一个问题。第二个问题啥？第二个问题是 当时我们这个泵就是现在我给你手指的这个泵啊，运行了一段时间以后，这个泵这个下边这个泵体啊发热，知道吧？当时我们到现场来 查问题的时候，当时现场是个啥情况？你看这根水管的管道都是烫手的，就等于是咱小区的二次网的这个暖气的热水给从这个泵给回回来了， 对吧？那么当时发现了一个一个这个情况后，当时我们就判断是这个泵这个地方， 因为这个地方是个指挥阀，他按道理情况下这个这个水是不能倒流回来了，当时我我们就判断这个指挥阀就不起作用了，然后我们当时就把这指挥阀给拆开了以后拆开了以后我们就洗 充充了以后他应该是那我看是里边给卡了一个那石子充充了以后再装上以后，然后这个就好了。这个就是我们去年一年的供暖，在这些设备房里边我们遇到的就是这些问题， 希望就是大家如果以后啊也遇到这些问题的话，给大家能一个借鉴。那么咱们现在把这个设备房这个主要的这个 运行这个流程给大家讲完了。那么这个供暖这个从这个设备房出去的二次网的一次进水，从这设备房出去以后，那么他第一站他会到哪里， 对吧？然然后是怎样到这个用户家里边的？然后我下边再带大家到下一站去，就是有一个计量间，就是这个一次网这个，呃，这个小区二次网的进水 出去以后，先会到这个每一栋楼这个计量间去，下面我带大我带大家去一个计量间去看一下，对吧？还有就是我们发现一个故障，就啥就设备间里边的啊？嗯，他有一个 外形过滤阀在漏水，我找一下看是哪个外形阀啊？当时是这个阀， 当时是让我看外形，哎呦啊，当，当时这是这个阀，当时是一次网的进水外形，过滤阀，他这个地方他漏水啊，如果这个地方 漏水的话，因为这个是一次网进水会很麻烦的，大家一定要把一次网进水的总阀门关住，然后把这拆开，给里边换个垫子， 然后再装上去，再把水开开就好了。我们就是主要就是今年在这个设备间里就遇到了这些就是 难处理一点的故障，还有一些小小问题，像这些像这压力表漏水，还有上面的压力表漏水都出现过，但是这些问题都是很好去 处理的，好吧，刚才没有跟你讲这个泵，这个控制柜是咋弄的，现在就是这样子的， 我，我现在把电一送，刚好给大家再讲一下这个控制柜是咋用的，然后看一下啊，现在这个是主电，现在一送，你看送上去后，现在这个设备就上上电了，我现在你看啊，这个 按钮就是那三台循环泵的手自动转换开关，这这个上这个上面写的一二三号泵就是你，你，你打到他哪个泵上，他就会用哪个泵，这个手自动按钮是 那两台补水泵的手自动转开了。你看我给你打打自动上，你看打自动上，因为现在咱管道缺氧，它自动，它会补水泵现在是工作的，现在敢让它停，对吧？你再看这个循环泵，你打自动循环泵，它也也会起， 你听现在旋旋管已经正在起，好吧，因为小区的管管网是缺压力的，我现在只给大家给试给一试，验一下你先打到停，手动怎么去操作这种你打到看补水泵，你打到手动， 这时候你，你想让一号泵补水，你就点这个一下，下边这停，你看这一，这一按是不是起来了？下边一按是不是就起来了？下边一按你想让二号泵补，就点这个， 然后再按停止，他就停了。现在呢？我先把这先先一关，这个是一样的，这个循环模式，也是你要把这个打到手动， 对吧？你要让他起，你点着一，你看他要起了，看见没？现在蹦的声音起来了，现在我们再按停这个柜子就主要是这样操作的，对吧？这个柜子一般不会出出现什么问题啊？一般出现问题的就是他这些 黑色的这些线，他就是二次回路的控制线，二次回路控制有可能是有问题，那么如果二次，如果二次回路控制有问题，比如说你，你哪个泵你起不起来，那么咱们就去顺这个柜子的图纸 去查他的故障就行了，这柜子就主要是这样的。好吧，我刚才没有跟你讲给大家，刚刚还没有给大家讲这柜子是怎么控制的，现在给讲啊，所以说以后大家如果去操作这个的话，希望大家也知道怎样去操作，现在我把这一关， 好吧，那我们好下一站跟随我们镜，跟随我们镜头，我们去一个交换站。 好，现在我们到了这个计量间了，好吧，我选了一个我们这个项目七号楼的 地下室一个计量间，为啥要选这计量间啊？因为这个计量间我们进冬供暖，去年冬天供暖的时候出现了，就是这个 计量间，这个噪音比较大，会影响到楼上业主休息的这个问题啊，这个计量间是比较有特点的，然后我等会呢，我会给大家说，这是为啥啊？大家可以看下，现在我把这计量间门打开了，打开了一进去，现在大家可以看计量间，就大概是个这构造好吧， 它里边有四根管道，这两根管道是一组啊，这是个低区的进回水，这是从热交换站那边过来的管道，这边这个管道是高区的进回水，也是从热交换站那边进来的管道， 这两个管进区，低区进回水，这两个管道高区进回水，但是这四根管道是到楼上的每一层的管道井的 这块有个污水泵的控制柜，因为这个计量间里边啊，他有可能要去泄水，也有可能要去洗这个 这个东西来看一下啊，洗这个外型过滤阀都要去泄水的，所以它会有一个这个污水泵这个坑，它会把这个你泄下水，通过这个泵去排走 这些阀门大家其实大家应该都能就能知道吗？这个叫碟阀吗？这是个进水碟阀， 这也是变法，这有个压力表，这叫调节法，是吧？一般这个调节法都是装在管道的回水上面去，就是来主要调节这个管道的流量，去给每每一栋楼去分配这个， 呃，水流量就平衡用了，好吧，这个是个计量表，这个里边就主要讲个啥啥知识点，就是假如说是我们现在我们在这七号楼，假如说我们这个七号楼，他楼上的暖气不热， 而且他的水在在我们循环泵都开的情况下，水在管道里边不循环，我们怎么去做？这我们去年都遇到过了，按道理正常情况下就是到每一个低区和高区的末端去排气，但是我们反复排气都没有用，知道吧？水在里边还是不循环，等于是 憋死的，那我们水不循环呢？它暖气就不可能热，那么我们当时是咋去解决这个事情啊？我们就是先把这个进来的这个阀门 关死，因为它有水进来，然后把这个去楼上这个阀门关死，因为它有可能有水要流回来。 呃，关这个阀门，因为这个闸阀不是不是很好关啊？在这里给大家教一个小技巧啊，拿一个稍微大点这个管钳，然后拿管钳去关，会比较会省劲，而且也也会很轻松。你关到啥位置啊？大家可以看一下啊， 他这上面不是你把灯来往这边打点，看这上面是不是有个零，你只要把这个闸阀能顶到这零这个点，这个就这个点，他这闸阀绝对是能关死的。那把这两道阀门关死以后， 这这个时候我们就拿这个扳手来拆这个外形过过滤阀这个螺丝，把这个螺丝拆掉以后， 里边有个滤网，有的时候拆开这个滤，滤网是堵实的，有的时候滤网拆开拆开也干干净净的。就是如果是滤网堵实情况下，把滤网去洗， 然后如果说滤网干净的话，也会出现像我刚才说那那种，那那种就是水在管道里边不动，属于静止状态，他所以暖气不热。那么这种情况下 是咋弄的？拆开以后滤网如果是干净的，你不用洗了，先把它拆开，先放到地底下，然后呢？这个阀门刚才是关关着什么？这个阀门是从换热站过来的，阀门关着，你先不要动，把这个阀门咱刚是不也关了，把这阀门打打开，让从 上楼上的公共区域的管道井的水朝回流，你把水开大，使劲给它反冲，冲个大概是十分钟，最好是把这一趟水全放完， 然后你把这个阀门关死，然后再把这个阀门开开，往从换热站过来的水再放一放，这个是放的时间不用太长， 放好以后把这两个阀门再关死，再把下边这个再给他一拧上，拧紧，然后如果你有那个垫子的话，你最好是换个垫子，如果没有垫子的话，就就也能装，你 装认真点，他装上去他也不会漏水，好吧。装好以后再把这两个阀门打开，然后这个时候我们再去上楼上看， 就是看楼上每一层管道井的那个流量表，看他有没有流量，如果有流量就证明这水在管道里边循环了，那么这样就好了。今我们去年冬天供暖 有我们项目总共是十，总共十栋楼，基本上每栋楼都出现过这种情况，就水在里边憋死了，循环泵都开着了， 但就是他不转，知道吧？我们就是通过刚我刚给大家讲的这个方法去处理，我们逐一都能解，能解决好。但这个动作我建议啊，大家放在供暖前的前一周，哪怕他热水他没过来， 就是你把循环泵开开，你让凉水在里面循环，看他能转起来不？看每一层的管道井的暖气的那个流量表，看有流量没有，如果他过流量，那就证明是没问题的。 然后再给大家说一下为为啥要带大家到这个集装箱来啊？因为这个集装箱啥？这个集装箱今年这个是在单元内的，但是在地下室这个楼上刚好是有一个住户 反应，这个循环泵一开噪音嗡嗡特别大，然后我们当时来查看以后啊，就发现他这个施工的时候，这穿墙套管 跟墙给挨着了，然后这边就也是一样的，然后我们就叫施工单，施工单位先临时过来先把这个穿穿墙套管先打开，就跟墙体比较挨，但打开以后效果不是很明显，就是噪音有所下降，但最后我们又判断啥，你看啊，这个 支架他是在墙体上吧，这管道一震动就顺着这个支架呃，去传到这个，顺着这个支，顺着这个支架顺着墙体就传到业主家里边墙体了，然后我们方案啥？我们方案是准备把这个支架 改成地面支撑，就是从地底下来撑这个管子，知道吧？就不靠两个墙了，这样如果一弄的话，我认为啊这个噪音应该是能解决的好吧。 呃，暖气到每一个楼的计量间以后，刚才说的就是通过这个高区的进回水和低区的进回水，会分到每一层楼的这个水暖井。那么这个时候我们现在到楼上的水暖井，我给大家再讲一下这个水暖井里边这个构造 好吧和怎么去排查这个水暖井暖气管道不热和这个业主家里边暖气管道不热的方法，走，我们现在去水暖井， 现在我们来到我们这个七号楼二单元二楼，一个七七两间里边，不是管道井里边，这个是口误啊， 水暖井，水暖井里边他有自来水的供水和暖气的管道的供回水，大家可以看一下啊，我们是在二楼，这是低区采暖的供水管道，这是低区采暖的回水管道，然后我们一层是两户， 你大家可以看一下啊，这是供水的进水的球球阀，好吧？这个是回水的 求法。然后这个你看啊，大家可以看啊，这个是个流量表，你咋样看他这个，他家里边这个暖暖气有没有流量啊？你把这你按这个表，你看啊，你看他的瞬时流量，你看瞬时流量， 这是温差。哎呀，顺时针就是看看这个，他这个流量只要能达到，据我经验判断啊，流量只要能达到零点七以上甚至零点八以上， 他这家的暖气绝对是热的，那当然能达到一一点一和一点二更好，对吧？下边这个阀就是个平衡的平衡阀，这个阀它 起不到，说是能把这个水关死，其实也能起到这个水关死这个效果，但是这阀的主要的作用是来调节这两户的 流量了。你你你比如说是这户的流量比较大，这户的流量比较小，那么就把这户的这个阀门稍微关小点，这户的阀门给开大点，他就能 调节过来。然后我们去年第一年供暖就是发现的问题比较多啊。那我在这里给大家讲一下具体都出现了啥问题啊？就是比较严重的啊，你，你像像这像这一组就是这一组， 这一组这个管道和这个管道就是一户的进水的一进一回会出现他进回给接接反啊，进回接反以后，那么 他这一户的里边水就不会流动，就不会循环，他为啥不会循环？因为他每一户那个分水器那进水的阀门，那个外型过滤阀，虽然他是个外型过滤阀，但是他有指挥的效果，你如果是供回接反以后，他水转不出去， 所以说他不会热这一种情况。第二种情况就是这两户的共回接反了，就是从一户的进进水一进去后，从这一户的回水给回回来了。那么这样你虽然说这个你，你当然你看这个表，他肯定是有流量，但是他户内他也不可能热， 好吧？主要就是这两个比较严重的问题，我们今年都遇到过，如果大家出现这种问题，其实也很好解决。 把，把这个来扒开，现在现在我就不扒了，知道吧？因为扒了有可能会破坏。他这有个接头，你就拿接头，拿那个扳子把螺丝松开，然后拿那个大的大力钳往往下一压， 把两个管道一倒下了，如果管道不够长，你现场热熔去倒下了，这就是最快的解决的办法。这就是我们这个每一层这个水暖井里里边的一个构造，好吧？然后 业主家里边那个热热不热？你只要看你，你假设说是一个业主家里的他不热，你首先先排查他这个 他这层的这个水暖井，如果这水暖井里边有一户是好的，另外一户是不好，那说明人家这个大系统是好的，那么你就到业主家里去拍拍大墙，业主家里边一般的分水器，他就会， 他有一个外向的过滤阀，有可能那个地方会堵，对吧？还有一个就是咱管道井里边这也有个外外向阀，我扒开看一看，就在这个这个地方，这个地方也有可能堵，对吧？如果业主家那个分水器那个进水是凉的，但是你，你这个管道井主管的进水是热的，你就把这个阀拆开， 百分之百是个发堵了，拆开以后把里边的污泥一洗再装上去就好了。好吧，我就不给大家就拍一个业主家里边去咋样去处理，这个暖气不热了，是吧？因为 这期视频我是主要是从这个大系统去想的，然后我过几天我去专门去出一期这个业主家这个暖气不热如何去处理？然后他会出现哪种问题和哪种情况？好吧，谢谢大家啊，这是这是我这个物业设置设备房 管理和操作运行的这个第一期视频，接下来我还会继续拍，感谢大家观看抖音。

正常的一套换热机组四温四压，而我们的这套设备四温十二压。今天来到了友好花园小区 今年新做的换热站，今天带大家去看一看这一套比较标准的高低区换热机组。为什么说这是一套比较标准的小型高低区换热机组呢？因为正常的一套换热机组四温四压，而我们的这套设备四温十二压。 在每一个重要的零部件前后，我们都有压力表读数的显示，这样当我们的设备运行出现问题时，能够很快的分辨出是哪个部件出现了问题。同样这一套低驱的换热基础也是四温十二压。 为了防止长时间的自来水停水对我们的设备造成影响，我们还将补水箱与我们的一往回水管道进行连接，以避免特殊情况出现时对我们的设备运行造成影响。

啊啊 啊啊 啊啊 嘶。

啊，因为上次发了这个换人站的介绍一之后，好多人一直催着我发介绍二，但是呢， 呃，因为这个换热站已经移交给热力公司了，所以就没进去，那现在呢？我就来用图纸来讲一下那个换热站的内内部。然后首先我们小区供暖的话，就是从市政一次网，然后到板市换热器，然后二次网， 然后再到管道井，然后顺着管道井来住，在这个说到我们用户里边，然，然后这个这里强调下，就是一次失踪的一次网管和这个二次网是两个系统，所以这个我画这个图纸 是他这个二次王者共回水跟一次王共回水是不连的，就相当于是用了一次王管道先 进板式换燃气，在板式换燃气循环一圈之后直接就回去了。他跟二次网是二次网，这供会水是两个系统，而二次网的水是也是从板块板式换燃气出出来之后，然后 再到管道井，再到住户，省着住户的回水管，再回到管道井，再回到这个板块里边，是这样的循环的。 然后在这个市政依次网管道里边还是有上面有四个阀门，管道的四四个阀门，这四个阀门是用来调节流量的， 有供水的，有回水的，那二次网的话也也是有这个阀门的，当然也包括卸水阀这里。 然后然后另外就是这个板式换这个适中供水，供水这个地方是有一个流量的一个， 嗯，就是说流量，一个设备也不算设备吧，就是说流量一个表箱，这个表箱会显示当前供水的流量温度，供水温度，回水温度是会显示有多少的， 然后这版式还原期内部结构我们就不需要，因为这是设备厂家直接就是定好的，根据设计图纸直接就是按小区的呃用户面积，然后直接就设计好了 啊，今天我就讲到这，然后呃感兴趣的可以关注我一下，下次的话我讲一下这个航然站里边 pic 控制会及智能控制系统，来教大家怎么如何看数据，看这个供热温度。
