全站仪ts09使用教程

大家好，今天给大家介绍一款全战仪，莱卡全战仪 t s 零九就是全球统一型号，后来莱卡进入中国之后，针对中国的用户习惯，呃，也是 变成了 t z 系列， t z 零五， t z 零八， t s 也有 t s 零三，零六零九这些主流型号，我们开机试一下， 针对中国版并不是严格版，反而是在某些方面有一些升级 点。确定继续我们调屏大部分其实是一样的，和 tc 系列， 我们进入对中界面，可以看一下上面的激光，下面对中器平度是一点五米，一点五毫米左右， 这是我们校准， 我们还要校准，一般有提示，我们尽量有时候设置，有时项目比较频繁的，可以设置时间短一些。 系统信息， 这是我们的触发键，就是在精确测量的时候，我们可以用触发键，这比我们按键盘对一切震动少一些。我们自定义键，这上面有有自定义键 how， 区域设置， 而单位时间 数据设置是否允许同名好内存好，腾讯设置 通讯设置的设置有蓝牙，有 s 呃， usb， 没有 sd 卡，没有 wifi， 是我们的 e d m 设置。 p 标准 p 就是棱镜， n p 就是非棱镜，我们的一般有呃啊，五百和啊，一千就是免棱镜，五百米和免棱镜，一千米 能进五百米，一千米就是我们的，一般的精度就是两毫米，加上二 p p m， 当然有能进的话，我们就是测成可以达到呃，三千五百米，呃，精度可以达到 到一点五毫米，加上二 p p m， 相当于提高了零点五毫米。 端口还有我们的电缆，对了，往 r 二三二电缆 电缆供电，或者控制我们的数据获取数据，而键盘照明，十字丝照明，十字丝照明在黑暗环境上还是比较有用的。然后 触摸触屏，我们可以点开触屏啊，蜂鸣声，还有我们的点测量，测量点和已知点和棱定类型。 左上角这是上面图标 传输数据输入出数据输入 usd， usb 卡， usb 卡， usb 自带内存，应该是四 g， 然后 usb 外外部储存可以是支持一 g 的。 我们可以选择单一作业和所有作业，而单一作业里面的选择某些点还可以选择超点点和控制点。已知点 我们看下管理，管理就是作业管理，已知点管理和测量点管理也和 t c 细节基本上都一样， 这个比比 t z。 零五好一点，就是我们的这个点显示了没有那个多页面才能显示，完整的一个点直接可以显示坐标，所以这个地方 t z 零五非常扯的地方， 我们看一下啊，工具里面 程序射战，测量射战基本上都一样，后方交汇 角度，定向坐标，定向高层传递，这都一些都一样的配置，里面可以设置作业，还设置它的标准差的范围，超限限制 就可以设置棱镜高， 我们的坐标可以手动输入 这个，从这个地方也可以进入 e、 d、 m 界面， 呃，放样界面， 这是上载学科学科码啊。多测回导线，平插 电力测量有参考线，道路放样和隧道，这些都是免费的，以前有不少程序都是收费的。

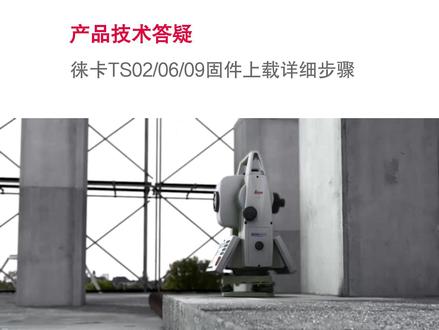

在上一期视频中，我们介绍了如何使用 l g o 导出数据。本期我们将介绍如何使用 l g o 为 t s 零二零六零九权战仪上载固件。 t s 零二零六零九具有常规版、测图版、城市版、教学版、建筑版以及传播版等多个版本，不同版本的固件不能混用。您可在来卡测量官网下载对应的固件文件 连接电脑，步骤与上机完全相同，如你已了解，可直接跳到两分三十八秒继续观看 flextan 系列常用的数据传输。现代型号为 g e v 幺八九和 g e v 二六七。 g e v 幺八九线缆最高支持 win 七系统， g e v 二六七最高支持 win 十系统。请确保 您的线缆与电脑系统相匹配，并使用专业版或企业版系统。在确定线缆和电脑可用后，请先到莱卡测量官网客户服务下载专区免费软件莱卡数据线驱动页面中下载对应型号的线缆驱动并安装。 对于莱卡 g e v 幺八九，我们提供 e x e 格式的驱动安装程序，请使用管理员全线运行该安装程序。 当出现请重启电脑的提示时，表示驱动已安装完成，请点击式重启电脑。如果没有出现重启提示，请重新运行安装程序并选择修复。 对于莱卡 g e v 二六七，我们提供原始驱动程序。请在电脑的设备管理器中找到线栏，它也许会如视频所示被标记为端口，也可能会被标记为未识别设 设备右键选择属性驱动程序，更新驱动程序，选择驱动所在的文件夹即可。安装完成后请重启您的电脑驱动，安装完成后可以看到新增的端口，在本视频中，该端口号是汤姆。 如果您电脑上没有新增端口或图标显示叹号或显示已停产等字样，请再次确认版本是否正确，然后重装驱动程序。在数据传输之前，您还需要在全站仪基在系统的配置通讯设置页面中将端口设为 r s 二三二。 随后您可打开数据传输软件来卡 lgo， 如果您的电脑上没有 lgo， 您可盗来卡。官网客户服务下载专区免费软件其他 lgo 八点四中文版下载安中包 安装完成后会提示输入许可码，我们在压缩包中的 license 文本文档中为您提供了一个适用许可码。 打开 l 软件后，进入软件上传功能，确认好仪器类型正确，端口正确后，即可点击上传按钮安装。向导弹出后勾选系统固件语言， 正确设置存放固件的目录后，选择要上载的系统固件和语言，最后点击完成，等待片刻即可完成上载。本期分享就到这里，您还想看到什么内容，欢迎在评论区留言，莱卡测量竭诚为您服务！

大家好，今天我们来介绍一个仪器里面最新的一个舰站，就以前我没有讲过这个舰站方法，这个舰站呢叫点到直线的舰站，他这个舰站是什么意思呢？就比如说常规的舰站，他大体都是以全站仪这个侧站为起始点，或者说是零零点开始。 呃，对于建站的一个坐标系建站，那现在呢，我们需要摆两个小棱镜，我们需要以其中的一个棱镜为零零零这个坐标，然后以另一个棱镜呢 作为它的一个 x 轴方向，我们来建立这样一个坐标系。那正常怎么建站呢？我们先把棱镜摆在我们相应的位置上面， 比方说我们把这个棱镜放在这个地方，小棱镜放在这个地方作为他的 d 一个零零点啊，然后呢我们把这个棱镜呢沿着他这个方向或者是任意方向作为他的一个 x 轴，我们放在这个方面上面， 我们把这个棱镜作为它的 x 轴的一个方向。好，这样子的话呢，我们以那个棱镜为起始点零零零，然后这个点呢是作为它的一个轴线方向 来建站，整个坐标系呢都是以这两个棱镜形成的轴线为标准。那这样怎么建站？我们来仪器端看一下怎么操作。 首先呢我们还是进入到这个四伏全战营这个程序，然后呢我们在建战界面上建战，这个里面我们找到点到直线的一个建战，我们首先看一下点到直线建战的一个描述，就是关 侧任意两个点， a b 以 a 为坐标原点，也就说刚刚我摆的 a 号点和 b 号点这两个小棱镜 把它作为一个坐标的原点，然后以 ab 方向为北方向建立坐标系，以 ab 这个方向这个连线作为一个北方向作为一个连线，作为他的一个坐标系，然后以此坐标系呢作为一个基准，然后进行建站。好描述，看完以后我们来具体的一个实操。 呃，仪器高一米六，人镜高，因为我摆在地上，我就先输一个零啊，我们找人镜方式，我们大概，我们先用超级搜索，我们大概把仪器呢瞄准一个位置，我们用超级搜索先找到第一个人镜 啊，仪器很顺利的找到了第一个棱镜，呃，小棱镜的棱镜长处，要注意小棱 镜的棱镜长数呢？是负不是负三十，是负二十五点四啊。改完棱镜长数以后呢，我们首先对第一个点进行测量， 然后呢我们在超级搜索，我们找到第二个点， 仪器自动照准人机以后呢，我们点一下测量好，这个时候呢仪器就开始对第二个点进行测量，测量完以后呢，我们可以点击下一步， 这个时候呢他就告诉我们 a 和 b 两点之间的距离呢是九点三三六米，然后他的有他有一个垂距，大概四十三公分。好，这个时候我们按键按下一步，我们再照准一下我们的 b 号点进行建战。好，我们点一下设 照，因为我刚刚是一直在 b 好点上面的，然后我们就点设置，我，我们首先还把这个侧战名命名一下，我们给他这个侧战有一个名称， 比如说我们用英文字母表示吧，测站 c 位。好，然后我们点一下设置，这个时候建站完成，建站完成以后，我们来验证一下我们刚刚的数据是不是对的 啊？理论上那个 a 号点就是那个小棱镜，应该是坐标是零零零，我们在采集里面来看一下，或者说我们回到我们的测量界面上面去看一下这个坐标是不是零零零，我们点下，我们继续超级搜索一下，我们重新找到那个 a 号点 啊，仪器已经找到那个 对号点，就是我们的坐标原点啊。这个时候呢我们点击坐标，我们同样的测量一下，我们看一下是不是零零零 啊？大家可以看一下坐标是北东高是零零零，也就说我们把那个点作为了零零零号点，那这样子的话呢，我们就能对于这片区域通过那两个轴线建立的一个坐标系呢进行一个采集工作。 后面呢我们在那个 cad 或者画图，或者说是有其他作用的情况下呢，我们就可以在这个自定义的坐标系里面开始工作。点倒直线建站，这个功能最多的是用在哪方面呢？就比如说我们的结构测量，就比如说我们要测一下那边的一个呃模型，火车 那个火车车厢它的一个立体结构啊，它的尺寸，我们就可以用这种测量方式，对于火车的少年呃 作为 a 号， a 号点和 b 号点把它建站，然后整个的坐标系呢，他都会框在那个范围之内，这样子的话呢就是简易的，或者说是比较复杂的，小型的或者说是大型的这个结构，或者说是建筑，就能以 他的一个走线为坐标去建立，或者说是测量，这样的应用呢就非常广泛，而且他的坐标呢都是相对的是小坐标，不是那种非常长的那个坐标。本次的介绍呢就介绍到这边，我们下期见，拜拜。

不管是手动还是 a 加自动巡标的旋转仪，都需要进行定期自检的矫正。那我们把仪器送到检定机构进行检定呢？只是测定仪器的精度等参数是否满足规范的要求，并不会对你的仪器进行较真。不过我们一般现在送检都是送到仪器公司， 然后用仪器公司帮我们去送检，那这个时候仪器公司一般会对我们的仪器进行一个交诊，那检定我们一年才一次，在这一年之内我们要经常使用， 在这个过程中你还要运输，就不可避免的导致一些的轴性发生变化，那这个时候定期质检和较真的意义远比松检更大。 带马达的全阵营四件项目，主要有信号居中心竖盘指标差是准格误差以及 agr 目标照准误差思想。 有的银行公司可能会跟你说自己不能降低银行的一些误差，必须要送回来，那这可能是吓唬你不要听他的啊。 带马的仪器有四项矫正功能，究竟是先矫正哪一项呢？那老马的建议矫正的顺序，首先是矫正电子细胞，再次矫正湿疹轴和舒坦质量差，那最后再来矫正 atr 的流程。目前市场上带 atr 自动巡标的 测量机器人有很多，不同品牌的一些较真的方式或者名称可能不一样。这个视频老马首先以这台索佳 x 幺零零幺和这台莱卡 tc 六零为例，首先讲解电子气泡的矫正和检查方法， 对我们现在的选择也基本都带有自动补偿功能，因此除非你在现场观测的时候抖动到仪器不能够测量而不得以 关闭补偿器的情况，一般都不要关闭补偿器功能。那首先以这台索价的仪器为例，来进行一个较真和自己的检查，那我们当然是在一个盘左的位置，首先把仪器在一个方向调平，然后转九一百八十度来检查他的气泡 是否偏，他不偏你不要较真，他偏了你才较真。那当然这个仪器他的状态比较好，是不需要较真的，但是这里呢，还是演示一下他的较真的过程。所教的仪器首先进入设置功能，然后再进入仪器长速 以及常说，这里有个零点校正试准差测定和头像传感器风化板减教。那这个头像传感器风化版减教就是指校准我们的马达试准差测定就是校准我们的试准轴和数盘指标差。零点校正就是指校正补偿期，那我们点击零点校正 剪进去之后，这个时候我们的望远镜最好是这样子啊，就这样子摆着就可以了，也不要对准某一个目标，就这样摆着，然后点确定，然后一起显示，运行中，他会自动转到盘右， ok， 这个时候你再按确定 好，这个时候仪器会显示他的一个较真值，你点是再返回来，这个时候补偿期的较真就已经完成了。那我们再点击这个电子气泡看一下调频， ok， 基本上差不多，再换到盘右检查一下， ok， 也差不多。那这个自动 较真和手动较真最大的区别就是手动较真的时候，你要大概对准一个目标，比如说一个房子角或者说电线杆的角来，盘左盘右大概都照准同一个目标，但是自动型的全能也是不需要的。好，那我们再以这张莱卡 ts 六零为例来讲解他的一个较真方式。 那同样的，首先基部依然是检查，我们在盘左的位置，把这个电子细胞打开， ok， 这个时候调平的再换到盘右 看一下。哎，有一点点偏，但是不多，像这种情况一般我们就不用去理他，但是我们这里还是演示一下七四六零的一个教程的方式，点击设置， 再点击全站仪，点击这个校正，你这个太斜了。 ok， 他这里奶卡的一些校正的东西 就有很多，那我们今天首先还是只讲只交正补偿器，对吧？一样的，我们这个望远镜也是这样子，大概是照成这样子就行了。然后再点这条这条补偿器，再点下一步， ok， 他这个其实在任意一面进行一次学习测量， 点观测好一切会自动换到朋友，再点下一步，再点下一步。他推荐你进行三次以上校正， 再点下一步，再点下一步观测， 再点下一步，完成下一步。 ok， 这个有新补偿的数值，那这里我们点击选择完成， ok， 这个是我们的补偿器，就已经校正完成了。我们再返回到电子细胞页面，再来检查下细胞，现在是两秒，两秒换到盘右， ok， 一秒，两秒两秒可以，基本上我们在实际工作中呢，这个矫正到 盘左盘右差十秒以内的话是没有什么关系的。那除了 ts 六零，还有七 s 五零， ts 三零系列，他的电子旗袍的教程方式都是一样的。那我们下个视频再来讲 ag 二，全在于食品中无偿较真，以及付款指标差的较真。

大家好，今天又来到了 这个旅馆，是由一段二百二十米的直线， 为了确保空气呢，我们在距离几条大概五十米，五十米和八九米的位置，我们又搭乘了两个， 这样的话 下面我们就去看一看，这是他的一个动作的主要的构成， 设备的组成大概是这个样子，然后我们下面我把设备运行一下，我们来看看他的运行运行效果是什么样子。 自然流程开始，现在第一步是把全战仪这台全战仪臂进行一个旋转，转动角度转动到全战仪能够照到的位置， 现在是全站 e a， 对这台全站 e b 进行一个重心测量， 最近测量成功之后会转到倒进再进行测量，我们看激光闪烁的是到测测量就结束了。好，现在血量一定会 把增造型测量的坐标传到这个存在于币上，然后存在于币会以这个坐标为质量点，然后对存在于 ae 进行一次一键点赞，正确投票完成，现在是投票报警，报警，投票结束， 这样站着就好了，这一时间结束我会回到道界， 到底有什么支撑？好，现在完成后，然后会把这几组球的坐标再传到洞里面，取代于 c 的位置，取代于 c， 对取代于 b 进行自己的点亮，最近测完了取代于 c 的倒进球， 倒计时的结束，现在完成 现场完成之后，前面 ac 就会自动瞄准镜头的位置，在对镜头的冷静进行一次正道镜测量，这是正确正确测量完成。现在等到倒进倒进测量完成好，这样一整套的一个测量的过程就走完了。

大家好，今天的课程内容是全站已进行距离测量。首先我们需要了解什么是距离，比如我现在站的位置到旁边这个数两点间直线的一个长度就代表距离，那么距离如何来进行测量？我在上课的时候也经常问我的学员， 一般的回答就是用卷尺拉卷尺测量距离肯定是没有问题的，但是卷尺在测量的时候，如果说你的尺没有绷直， 或说尺子没有对好位置，或说尺上的刻度不小心看错了，那么距离测量就会出现误差。 所以今天我们来学习全站椅如何进行距离测量。接下来我们进行一个实操，我们使用棱镜模式测量现场 ab 两点间的距离，在我的身边有一个 a 点，在我的身后有一个 b 点，我们在 a 点加上全站椅， 在 b 点架设棱镜对中支架，通过棱镜模式来测量 a、 b 两点之间的距离。 关于权战仪如何架设，人镜对中支架如何架设，同学们不清楚的可以查看往期视频。 全站冷静已经在对应点位加持好了，现在我们进行实操。在实操之前，我们需要了解仪器为什么能够测量距离， 全站椅为什么能够测量距离，是因为在望远镜位置安装了一个测距模块，测距模块大家可以理解为 测距仪，也就是说全站仪里面安装了一个测距仪，这就是仪器能够测量距离的原因。接下来我们进行具体的实操。首先进行参数设置，参数设置分成三步，第一步设置 测量模式，第二步设置冷静长数。第三步打开双轴补上操作功能都放在信号键里面，点击信号键，点击模式，点击负一，点击确定，把合作目标就设置成冷静模式了，点击 f 三， 点击 f 一，把，我们使用棱镜常输的数字输到仪器里面，我现在用的是 top 康的棱镜进行距离测量，他的棱镜常输为负三时，现在我就把这个数字输到仪器里面， 输好之后点击 e、 n、 t 确定，点击返回，这样我们的棱镜长数就设置好了，这里需要大家注意，如果你使用不同品牌的棱镜，他的棱镜长数会不一样， 大家根据使用情况进行一个设置。接下来我们点击倾斜点击按，这个时候我们的双轴补偿就打开了，我们可以看到打开了之后，在这个位置有一个电子气泡 小点是处于电子气泡的中间，同时在他的旁边有两个数值，这个数值通常在十秒以内，补偿器就是 ok 的。当具体的仪器要进行具体的分析，这里我们不做讨论，完成参数测值之后就可以进行距离测量了，点击返回， 再次点击返回，回到我们的初始界面，找到侧击按键，三角形符号的按键，点击按键进入侧击功能，这个时候我们就照准门禁进行距离的测量，把镜头 保护盖取下来，同时测量的时候让长气泡这面正对我们，这样我们可以随时看仪器的状态，如果说发现气泡偏了，那么需要重新对中整瓶，加上好仪器之后再进行继续测量。现在我来快速照准我们的棱镜， 好已经照准好了，点击测量，这个时候我们的距离就出来了， s d 斜距三十八点六零六， h d 平距三十八点六零四， v d 高差 负的零点三八七。以上就是使用全站以冷静模式进行距离测量的操作内容的。在进行操作的时候有四点需要大家注意。第一点，我们通常说的侧距离指的是两点间的水平距离，在仪器上的显示为 h d 平距。 第二点，在测量距离的时候，你要知道你需要什么数据，有可能是平距，有可能是斜距，有可能是高差。第三点，距离的单位通常以你为单位，如果说单位不对的话，就需要到仪器上进行一个设置，现在我们到仪器上来进行设置， 在距离的界面， s d， h d、 v d 的最后面就有一个单位为米，如果说单位不对就要进行切换，我们点击 f 四切换到下一页，在 f 三的位置有个 m 和 f， m 指的是米， f 指的是，因此如果说 这个地方写的是 ft， 那么单位就会不对，我们来看一下，这样就不对了。所以在进行距离测量时候，首先要确定单位一定是正确的，不正确要进行一个切换，切换好了之后才能 进行距离测量。第四点，我们在测量的过程中，外面的地面他肯定是这样高低起伏不定的，为了让仪器能够看到我们的棱镜，棱镜的高度是需要调节的，我们来一起调节高度， 在对中杆的位置有一个按钮，按一下这个按钮，我们拉伸一下这个杆，能进的高度就会发生变化， 想要调到合适的高度，就根据实际的情况进行调节就可以了，这就是棱镜的高度，棱镜的高度对侧距有什么影响啊？在同一个位置，棱镜的高度对频距是没有影响的，也就说我现在在这个点位 用一米三或者说用一米五测的频距是一样的，但是他的斜距和高差数值会显示不一样。以上就是全在于使用冷静模式进行测量。 注意事项，在我们的工作中还会遇到这样一种场景，有的位置架不上棱镜，怎么进行距离测量？比如我身后面的这面墙，棱镜肯定是不能架在墙上的，那么这个时候怎么用仪器测量出仪器到墙的距离呢？我们就可以使用免棱镜模式进行距离测量，现在到仪器上进行操作， 使用免能镜测量模式测距之前，首先把仪器的测量模式设置成免能镜，点击信号键， 点击模式，在合作目标的界面数字键三旁边的无合作，实际上就代表免人机模式，按数字键三点击 ent 确定，这样我们的测量模式就设置好了。在仪器的显示屏上 显示的图标就代表点人机模式，我们退出信号键的功能 esc， 然后 校准待测点，点击测量， 这个时候你就测量出来了。 以上就是全站以使用能进模式。免能进模式如何测量距离？在工作中，大家根据实际的工作情况，选择对应的测量模式进行距离的测量。 到这里我们测距的内容已经结束了，但是有的同学肯定会好奇，仪器为什么能显示三个距离，因为在前面我们介绍在望远镜的位置安装了一个测距模块，按道理说应该显示一个距离才对。现在我们通过一个图纸来听一个说明，现在我画一条曲线，代表我们的原始地面线， 在地面上有 a、 b 两个点，我们把仪器架在 b 点，把棱镜 下载 a 点，使用冷静模式，直接都能够测量出 a、 b 两点间的距离。在 a 点的位置做一条向上的延长线， 在全站以望远镜的水平轴的方向做一条延长线，这两条延长线相交于 o 点，那么就构成了一个三角形。 在这条三角形里面我们知道了 a、 b 的一个长度，同时在使用仪器的过程中，我们得到了这个角度， 角度就代表数字角，不需要我们计算，是仪器在使用过程中自己会计算出来。就相当于是在这个三角形里面知道 a、 b 的一个长度，知道了一个夹角，我们就可以通过正弦公式、余弦公式、正确 公式得出 ao 的距离，得出 bo 的距离。这就是全站营为什么能够显示三个距离的原因。以上就是全站营距离测量的课程的全部内容了。

全站仪如果变成全扁仪怎么办？那如果是带字母的直接跑，如果是国产雷就是带字的，这个咱们视情况而定，测量的同志们肯定是对全站仪无比熟悉了，每天咱们的工作都是没他不行，那弄坏了，为什么说带字母的全站仪直接跑呢？ 比如说地上这台，如果是莱卡的莱卡呢？它从起步价八九万的 t s 零九到三十多万，还得选配的 m s 六零都有的，那 几十万几年你能存够几十万不跑等什么呢？那如果是国产呢？可能是几千到几万，那单位用不用赔就不一定啊。那大家施工现场用的都是多少钱的全站仪呢？评论区分享一下吧！

我就问你一个问题，温度改了没有？温度，今天温度很低。温度你改了没有？我们温度是自动的，看到没有？自动的温度就不对啊？这个温度倒是没关系，你这个我们所采集的应该是大气的温度。对，你这个东西你说他的传感器在哪里？他肯定是采的一个机身的温度吧？ 这个，但是当然今天这个阴天是没有没有关系的，知道不啊？阴天的。阴天是挺小的。阴天就是差不多吗？你这温度差不多，如果出太阳的话，这个温度温差会相当很大。现在就不对，因为我们要的是大气的温度。对数据进行改正对不对？对。

莱卡 flexlin 系列 t s 零二零六零九全战仪性能优良，在用户中有很高的包邮量。 今天我们将以视频形式介绍 ts 零二零六零九的数据导出方法。 flexlin 系列常用的数据传输线缆型号为 g e v 幺八九和 g e v 二六七。 g e v 幺八九线缆最高支持 win 七系统， g e v 二六七最高支持 win 十系统。 请确保您的线缆与电脑系统相匹配，并使用专业版或企业版系统。在确定线缆和电脑可用后，请先到莱卡测量官网 客户服务下载专区免费软件。莱卡数据线驱动页面中下载对应型号的线缆驱动并安装。对于莱卡 g e v 幺八九，我们提供 e x e 格式的驱动安装程序，请使用管理员权限运行该安装程序。当出现请重启电脑的提示时，表示驱动已安装完成，请点击式重启电脑。如果没有出现重启提示，请重新运行安装程序并选择修复。 对于莱卡 gev 二六七，我们提供原始驱动程序。请在电脑的设备管理器中找到线栏。他也许会如视频所示被标记为端口，也可能会被标记为未识别设备。右键选择属性驱动程序，更新驱动程序，选择驱动所在的文件夹即可。 安装完成后，请重启您的电脑驱动。安装完成后，可以看到新增的端口。在本视频中，该端口号是 tom 五。如果您电脑上没有新增端口或图标显示叹号或显示已 停产等字样，请再次确认版本是否正确，然后重装驱动程序。在数据传输之前，您还需要在全站仪基载系统的配置通讯设置页面中，将端口设为 r s 二、三、二， 并记录下页面上的波特率、数据位、基偶位等参数，这在后面的设置中会用到。随后您可打开数据传输软件来卡 lgo。 如果您的电脑上没有 lgo， 你可到百卡官网客户服务下载专区免费软件。其他 lgo 八点四中文版下载安中包 安装完成后会提示输入许可码，我们在压缩包中的 license 文本文档中为您提供了一个适用许可码。打开 lgo 软件后，在工具数据交换管理串口中选中您之前记下的线缆端口号， 在右键设置 com 设置中修改具体参数，将端口号设置为线缆端口，仪器类型设置为 ts 零二零六零九。 其余传输参数没有固定要求，但务必要保证与全战仪记载系统上设置的通讯参数相一致。设置完成后，点击靠口前方的加号，稍等片刻即可看到全战仪中的数据了。 lgo 软件中左方为您全战役的内存，右方为您电脑的硬盘，您可以直接选择数据，将数据拖动到电脑硬盘中的指定位置进行数据传输。 数据传输时，您可以选择数据格式，如果你有格式，文件也会在此处显示。以视频为例，我们使用格式文件将数据以某常用格式导出，将导出的文件后缀修改后，即可直接在 之后的数据处理中使用。本期分享就到这里，下一期我们将为您带来莱卡 ts 零二零六零九上载仪器固件的教程。 您还想看到什么内容？欢迎评论区留言，百卡测量竭诚为您服务！
