像屏幕上方这样一种带数据标签的热点图是如何制作的呢?首先我们在 orange 中打开工作标,将我们的数据粘贴到工作标中,数据的排列方式如屏幕上方所示。 首先在我们的每一页上面,我们放的是我们的一个分类数据,在这一幅图中,我们想表达的是 使用效率的一个分级呈现,所以我们一共包含了低效率、较低效率、中等效率、较高效率以及高效率五个分级标签。那在我们的一个行上面 是我们地区的一个分类数据,这里一共有七个地区,那我们的每一个数据代表的是什么样的含义呢?举个例子,在第一行第一列上面代表的是 a 式的一个低效率值的一个分布, 那第一行第二列上面代表的就是 a 式的一个较低效率值的一个分布。将数据整理好之后,我们需要同时选中 所有的数据,然后点击顶部的绘图菜单,在等高线图中选择第一行上面的带标签热图,点击进入一个图形绘制的设置界面当中。首先我们需要设置 y 值,我们将 y 值 在下拉小三角中设置为列标签,这次我们需要设置 x 值,我们将它的一个下拉小标签选择为选中区域的第一列,然后点击确定, 可以看到我非常粗糙的热点图就做好了,接下来进行格式的美化,首先我们可以将它的一个横坐标和纵坐标的一个名称给它删除掉。接下来我们 需要对热点图的一个背景颜色进行更改,同样的是双击热点图的任意区域,打开菜单栏中的颜色映射,然后再填充颜色中点击左边的小画笔,再加载调色板中点击 色彩条,在出现的下拉色彩条选择框中选选择我们喜欢的一个颜色,点击确定,点击应用,可以看到背景的颜色就已经改为我们喜欢的颜色了。 接下来我们需要为图中的一个数据标签进行一个格式的更改。同样的再次双击我们的热点图任意区域,打开标签,设置格式菜单,在字体的下拉小三角中将他的一个字体改为新罗马,将他的字字号 我们改为十四号。点击应用可以看到数据的一个大小和字体就已经更改过来了,但是可以发现数据的颜色有的是白色,有的是黑色,那如果说我们想要使它成为同一种颜色,比如说是白色,我们就需要在这个 字体的设置中将它的自动改为白色。点击应用,点击确定,可以发现所有的数据标签就变成白色了。接下来我们需要对横纵坐标的一个 标题进行更改,首先我们来更改横坐标的一个格式,那我们双击横坐标的任意一个数数字, 在坐标轴设置菜单中,我们选择下轴。首先我们对刻度线标签进行一个更改,在刻度线标签中,我们将它的一个显示位置点击为 格式,在其中为它的字体进行一个更改,选择送体,把它的大小改为十六号。同时我们想要使它的一个标签进行一叠方向的一个旋转,我们就需要在旋转 这小三角中给他选择一个合适的角度,比如说四十五度,然后点击应用,可以发现我们的一个横坐标标签就更改过来了, 下来我们来更改纵坐标的标签,在坐标轴设置菜单中,我们点击左轴,同样的是在刻度线标签下面的格式中,为他的字体 进行一个更改,字号进行一个更改,点击确定,那可以发现横坐标和纵坐标的一个标签格式就更改过来了。接下来我们为我们的一个图例名称进行一个更改, 双击图例名称,然后直接进行一个修改,单击图例,在上方的一个字体和字号中进行更改。所有的步骤基本上都做完了,这样一幅带标签的热点图就做好了。
粉丝2768获赞1.9万

重构以及编辑图例。图例被删除后,我们可以点击左侧工具栏找到重构图例。右击图例编辑会出现两个方块,上方是我们的编辑栏,下方是我们的预览栏。 点击边框选项,我们可以选择边框样式。如果我们想加入或更改新的图例,可以手动操作。

origin 科研绘图小 tips, 图例不小心删除之后如何重新添加?第一种是找到编辑选择恢复对象,相当于撤回操作。第二种是点选左下角的添加图例,相当于重新添加图例。

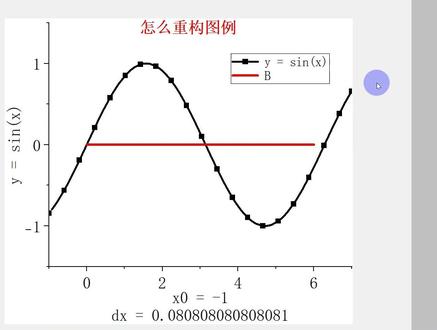

朋友们好,分享一下 origin 重构图例的方法。对于有两条曲线的图,点击左边的重构图例,图标只能生成单个图层对应的图例,没有思路时嚼两片咖啡片,非常提神醒脑。选中单个图例,右键更新图例,更新模式为重构整页只添加一个图例,点击确定即可为所有图层只添加一个图例,快试试吧!

这种图怎么添加上框,右框怎么导出到 ppt? 加框封边, 删除标题, 删除数字,不显示标签, 不显示刻度线, 刻度线就消失了。同样的方法,将右侧标签刻度线设置不显示,完成修改图例,右键属性, 将边框设置为五,可以修改字体。 有没有发现这个位置不太对?双击轴线, 其始值设置为从零开始,垂直方向设置,从零开始 完成。设置好了,怎么导出到 ppt 呢?右击复制页面粘贴, 按住 shift 放大缩小不变形。

下载 ov g 后的第二件事,打开软件,点击文本,随便输入两个 xy 列数,点击任意制图,这时图形的边框格式和客户格式是软件默认格式,因此需要将他们调整为我们需要的格式。首先修改字体大小, 然后双击做标轴,修改刻度朝向和边框大小,边框大小设置为色后五主刻度条内刺客度无。然后再调整一下福利格式。 最重要的步骤来了,点击右键,选择保存格式为主题,然后给这个主题命个名,然后将设置为系统主题,勾上点击确定。 这样我们每次做图的边框刻度和图一格式就不需要修改了。给这个一劳永逸的小技能点个赞吧!

用奥瑞震绘制三点图时,怎么设置突出显示特定点呢?非常简单,五秒钟你就能学会。在奥瑞震中选中作图数据选择绘制三点图, 把光标移动到需要突出显示的位点上,键盘上按住 ctrl 键,然后鼠标左键双击这个点,会弹出一个对话框,这个点就是要突出显示的,在这里选择不同的类型,并把它的尺寸调大,最后修改颜色就完成了。 在分析数据的时候,如果能够突出显示一些重要参数,不仅给读者带来了方便,也会提高插图的美观程度。快去用起来。

选中数据,点击下方的散点图按钮,点击右上角调整刻度按钮。首先讲一下线条,我们现在的线条是折线形式的,那如何把它设置成丝滑的呢?点击线条模块,将连接改为 b 样条, 可以看到线条就变得丝滑了。接下来设置图标,我一般先将编辑模式设置为独立,把每条线都独立出来, 独立之后就可以选择单独的线进行编辑,将线框调整为二,线帽宽度调整为三, 然后设置符号,先将符号改为小球,然后将大小改为十二或者十五。另外就是如何 设置边框和填充颜色不一样,首先要把符号变成空心的大小设置为十五。这里有一个关键点,就是边缘厚度,尽量把边缘厚度设置的大一点,然后选择填充颜色, 按照同样的方法将其他的图标也设置一下就可以了。

origin 绘制散点图的图标设置细节通常散点图的图形符号分为实心和空心或半填充。其实在选择空心符号的时候,符号边缘显示厚度可以调整的,其内部是可以自由填充颜色的。当点出现重叠时,可以选择增大符号透明度。 在选择图形符号时,可以选择三 d 小球,也可以根据图形需要选择自定义球形。除此之外,还可选择正立方体的图形符号,你学会了吗?

sci 论文如何利用 origin 添加局部放大图?键点选左上角的放大镜,挑选中需要局部放大的地方,自动弹出一个放大后的图层,这里需要调整放大后图层的比例。双击调整纵坐标范围 双击调整横坐标范围,删除这里的图例。添加右上边框,并调整边框线大小 调整图标和线条大小调整横纵坐标字体大小。将放大后的图层复制粘贴到初始图中,添加一个箭头只是放大图层。最后调整原始图的横纵坐标字体大小。

首次下载 oraging 如何永久设置图片格式?首次下载 oraging 后,我们随便做一个简单的图,将坐标轴和刻度的字体字号调成我们需要的格式,坐标轴的刻度朝向轴线的粗细和上轴又轴等也不要忘了调整哦。 格式调完后,在图上点击右键选择保存为主题,注意保存格式不要选择所有把刻度勾掉,否则生成的图片格式刻度都会是同样的哦。选择设置为系统主题再进行画图,就不用花时间调格式了哦。

如何使用 origin 绘图软件画出论文中的曲线图?首先打开 exile, 将我们试验得到的数据复制到 origin 中。 打开 o reg, 我们可以发现默认工作表。第一行表示 x, y 对应我们需要绘制的曲线图的横纵坐标。第二行为长名称,在这行里输入横纵坐标的名称,第三行为横纵坐标的单位,第四行为注视及各曲线的名称。 第五行为函数关系。在第二行输入 x y 轴名称。因为我们需要绘制两条曲线,因此需要再添加两列数据格。鼠标右击界面空白处,点击添加新列,选中新增的第一列,右击鼠标将其设置为 x。 返回 excel, 将第二组数据复制进来。 在第三行输入各亮钢的单位,在第四行外列输入各曲线名称。 如果我们需要对各列数据进行函数处理,则直接在第五行中输入。例如,我们需要将第二列的牵牛转化为牛,则直接在第五行中输入,必乘以一千,再单机回车即可。 数据输入完成后,按住鼠标左键选定四列,在软件左下角选择所需要绘制的图片类型,单击鼠标左键即可完成绘制。 双击鼠标左键点击坐标轴, 即可对坐标轴进行设置。在刻度中对坐标轴起始值和刻度值进行调整, 在轴线和刻度线中调整刻度的朝向,点击确定,完成设置。 鼠标左键双击曲线。在符号选项中可对曲线的颜色、特征点、形状和大小进行设置,设置完点击确定即可。如果我们需要单独改变其中一条曲线的类型, 在右侧对向管理器中,鼠标右击曲线,点击移除组,然后就可以单独将其中一根曲线 现单独更改类型了。 这时我们将其中一根曲线改成了折线图。鼠标左键可以移动曲线名称的位置,双击左键则可更改名称。右击在属性选项里则可调整名称的格式和有无边框。 为了直观醒目,可将对比曲线设置为红色。 鼠标左键双击坐标轴文字,可对其进行格式更改。


有一些小伙伴在后台留言说挂这个带无插棒的图的时候,在这个插件的使用过程中不会调整这个参数,今天就来录一期视频,教大家如何调整这个插件在参数方面的设置。首先我们打开数据表,找到我们原始的数据表,选中所有的数据,我们打开右侧的这样一个插件, 进入到插件的一个编辑菜单框,然后我们来依次的看一下这些参数代表是什么含义。那首先第一和第二个参数呢?我们不用管它,它其实代表的是一些计算的算法,我们保持默认就不会出太大的问题。 那第三行是这个数据栏,我们点击左方的这样一个小三角,选择卫生支出占 gdp 的比重,也就是我们表中的这样一个数据列。下一行代表的就是一个分组栏,它代表的是将我们图表进行一个分类。由于我们要进行的分类是二重分, 也就是我们将我们所有的数据进行国家发达程度的划分之后,再进行了一个细致的地区的划分,所以我们需要选择两列。第一列呢就是首先在大方向上将我们所有的数据分为发达国家和发展中国家啊,在这个发达与发展中的一个划分之后,我们再进行一个地区的细分, 对,先选择这个发达程度指标,然后再选择这个地区指标。接下来来到了我们展示的这个所有的一个参数设置中,那第一行代表的就是这个图标的类型,点开这个小三角,我们看到他提供了四种不同的图标类型, 那第一种呢?其实就是那我们的条形图,第二种呢是数据点的形式,第三种呢就是镶嵌图的形式。第四种呢是代物插棒的三点图的形式。如果大家有不太清楚的地方,可以将这些英文单词翻译成中文,就可以知道他的意思了。下一行是的就是图层的一个排列方式,他提供了两种方式, 一个是水平的,一个是竖直的。由于我们想要的这幅图它是水平的,所以我们选择水平的这样一个形式就好了。接下来的一行它代表的是我们显著性标识的一个样式, 点开这个小三角,我们可以发现他提供了三种不同的样式。那第一种指的就是在顶部进行一个字母的标识,也就是利用我们经典的 abc 字母来进行显著性的标识。 第二种呢指的就是在框架之上带星号来进行标识,也就是我们常用的这样一种星号的显著性标识。最后一种呢,指的就是利用批值来进行一个显著性标识。这里我们选择利用星号的形式来进行标识,如果大家还是不太懂这个参数,当然也是可以把它翻译成中文,你就知道它是什么意思了。 接下来的几行都是一些默认的参数,我们不用去管他也不会出太大的问题。选好这些参数之后,我们就可以 点击 ok, 他就会自动生成一幅我们想要的图件,那我们样本图中的一个图其实就生成好了。接下来就是一些常规的操作,包括进行图形颜色的一个渐变调整,进行坐标图的一个美化,以及进行一些标题的设置, 那下面我们再来看一下,如果将这些参数改成其他的形式,会发生怎样的变化。我们仍然是回到刚才的数据当中,点击右方的这个插件, 打开它的参数设置菜单框,同样的步骤,将它的一个数据栏的作为我们的一个卫生支出占 gdp 的比重。在这个分组栏当中,刚才我们所做的一个设置是进行了二重的分类,首先呢是将它的第一重分类设置为 国家的一个发达程度,将第二重分类设置为地区。如果说我们调整这个顺序,先将第一重分类设置为地区,在地区的基础上进行一个国家发达程度的设置,然后其他参数 不进行更改,保持原样。我们来看一下会发生什么。可以看到此时那唯一发生变化的就是我们这个分类形式,或者叫做我们分类的一个顺序。那可以看到这幅图它是首先进行了一个地区 的划分,然后在地区这一重分类之上,再进行了一个发达与发展中国家的一个二重划分。接下来我们还是把这个分类的一个顺序改成,先进行发达程度的划分,然后再在这个发达程度的基础上进行一个地区的细致划分,保持这两个参数不变,然后来进行其他参数的更改。 此时如果我们把这个图表类型从这个条形图改成这个数据点的形式,我们来看一下会发生什么样的变化。可以发现我们整个图件就从条形图改成了一个数据点的形式,下面我们保持其他的参数不变,将这个图表类型改为镶嵌图的形式,那可以发现我们整 图件就从其他类型的图变成了这种镶嵌图的形式。如果说我们将这个图标类型改成带误差的散点图的形式,其他参数保持不变,那这个图呢?就变成了一个 带误差棒的散点图。接下来我们将这个图标类型固定为条形图,将他的这个显著性标识的一个样式进行更改。第一次我们选的是这种星号的一个标识, 现在我们如果将它改成这种字母的标识,那可以看到整幅图的一个显著性标识就从刚才的这种星号的格式变成了非常经典的这种字母标识的格式了。我们将这个显著性标识的格式改成批值的这样一种格式, 可以发现整幅图它的一个显著性标识就变成了这种积值的一个格式。那以上就是关于这样一个插件的参数介绍,最后来总结一下,再进行参数设 制的时候,我们重点要关注三个地方,这个就是我们的分组栏,在分组栏的一个选择当中,如果我们要进行二重的分类,那我们就需要确定一下我们的选择顺序, 那第一个选择的是我们的一重分类,那第二个选择的是我们的二重分类的一个列。第二个要注意的地方就是我们的图表类型,在图表类型的选择中,需要区分一下我们想要的到底是条形图、数据点、 虾线图还是带误差棒的散点图,用的比较多的是这个条形图。第三个需要注意的地方就是 显著性标识的一个样式,要注意的是我们需要区分清楚,我们到底是想要字母的一种标识,还是想要星号的一种标识,还是想要批值的这样一种标识。以上就是今天关于参数的一个讲解。

各位小伙伴们大家好呀,我是努力在讲普通话的阿瓜,今天这期视频呢,主要是想分享如何用我允许绘制相关性热图。今天我们也不讲什么是相关性热图,我们就直接进入我们的一个正题,我绘制他的一个相关性热图。 首先打开我们的宝林举软件,呃,在这里插个体外画就是,一般你要做这个图的话,一般是需要宝林举 pro 版本,呃,二零二零或者二零二一,二零二二版本以上才行 啊,因为我之前是二零一八版本的,我今天晚上也在努力的去调他,结果还是不行。后面我就一直在下载这个软件,但是你找这个软件也比较 麻烦,后面的话我会把它放在评论区里面,大家可以直接下载使用,然后参考另外一个 app 组的一个安装教程就可以了。好的,回到我们的一个言归正传 啊。首先的话,我们点这这个 app 里面,如果你有这个插件就是呃 correlations plot, 你就可以不用添加 app, 如果你没有的话,你就点击 app 里面,然后定情添加这个插件就可以了。 然后接下来我们点击这个相关性热图,因为 a 图是我们的一个 a 列, a 列代表是我们的主,别吗?然后这一列代表是我们的一个影响因素,就是他们之间的一个相关性,比如说这个水分含量,这个 ph 啊什么之类的, 他们之间的相关性是怎么样的?那我们就选择 bcd, 就是选择这里几列就可以了, a 列就不用选择。后面的话,我们点击这个 autoploy view, 他就会出现一个预览图。 首先的话啊,我们看这个他的一个相关性,他有,我们把它放大,他有有三种,一个是皮亚逊,一个是斯尔曼,一个是肯德勒,一般都是这三种,但是我们用的比较多的就是皮尔逊相关性分析,我之前用 spass 啊,这是其他的也进行做出来给大家啊。看了另外一个视频里面,但是我们用图片可能更好的一个说明的一个问题。接下来我们就看 cycle, 就是我们这个现在的一个圆形,首先的话他圆形越大代表他的一个相关性越好,而且红色代表是他正相关,蓝色代表是负相关 啊,如果你不知道他大就是圆形越大代表相关性越好的话,你就看中间这一条斜杠线 啊,比如说大陆梯跟大陆梯他的相关性肯定是一嘛,所以他的啊状态是最大的原型,所以你就可以看得到相关性越大的时候他的原型是越大的。 好的,接下来我们换另外一个表示方法,就是椭圆,椭圆的话啊,可能在我们印象当中可能他越大就相关线越大越好,其实不是的,你看斜杠线,他的是呃, 成一条直线的时候,他的相关性是最大的,就是一,所以说明了椭圆的时候他的一个越扁,他的一个相关性是越好的, 所以的话他一个红色也是代表正相关,然后蓝色还是代表副相关,也是这样看的。然后第三个是咖了,然后他这里显示不出来,就不管他了,也,我们我们也一般也不用。第四个是 number, 是直接出现他的一个相关系数的, 就是这样的直接出现相关系数,然后我们也就不用管他 呃,用的最多的是他的一个混合体系。比如说我这个呃一般都是用相关系数,以他的一个图形进行结合, 比如说上面是圆形,下面是我这个相关性啊,这样用的比较多的一点。另外的话,其实你还可以换他的一个上下这两边的一个位置, 比如说点击这个 apple, 然后他就变成这个下面了,但是我们用的比较多,是啊,上面的这一种, 还有就是比如说我这个腮口啊,我们一般看的图,看的时候,我们一般其实我们用的不是整个平图用的,比如说我用的就是这一半的图,这就是我们一个相关性, 当然你也可以放到上面吗?一样的,就他就变成这样,我们看的比较多,是这这两种,是吧? 在文献当中。然后另外的话,我们看我们的一个,比如说我们现在选择圆形吗?其他的也一样哈,我们就举这个圆形为例子,他这个是啊,就直接显示在我们图片当中了吗? 这是我们的一个相关系数啊。第二个是他的一个坯子,他坯子小于零点零五, 而这大一零点零五,它才会显示出来,这是我们那个呃相关的一个显著线。比如说, 比如说就是他这个是不相关的嘛,然后他就会点个叉,这个是呃相关的,他就会点一个这个 呃新号。这是啊,刚刚我讲错了哈,这个是显著的一个标注,这个是不相关的一个标志,刚刚那个这个叉号就是不相关的标志 啊,这个是显著的标志,当然你可以啊,如果你只有一个点的话,我们也可以设置成两个点,就是,呃,更加显著的,比如说零点零一, 就是我们点一个空格,零点零一看他就会出现两个,再点一个,当然也可以设置成三个零点零零一,他就会出现一个这样的一个图 啊,大概的一个相关性热图就是这样绘制的。我们啊,接下来我们就弄弄成一半的那种,比如说弄成这种我们建的比较多的就是这种吗? 然后这里的话是你的一个,这是披植的这代表的一个图形,然后我们绘制好之后我们点 ok, 他就直接到我们这个页面,然后这个的话你再移动一下,然后把它放在底下会更好看一点。其他导出啊我就不教了,之前呢我们也讲过了。好了,今天的视频就这么多了, 谢谢大家的一个观看啊,如果对你有用的话,请记得关注加三连哦,谢谢。

你知道吗?孔径分布也能做出小心机?点赞关注三十秒,教会你打开开心农场!假的老规矩,先改边框水平轴,刻度类型改为对数,即使直接从一千开始尝试 高度低一些,给图里腾出来点地方,四条线太空旷了。加点细节颜色用整理的配色卡四色就行,先不用动脑子,边缘线用深色,填充用浅色,最下面两个数据分不清。 先把填充的透明度降低,然后保留橙黄,浅黄用橙红代替同色系的色相改变不会影响画面整体变化。完成了剩下数据分析的值看情况加点就好。关注我,学习更多科研绘图小技巧!

今天介绍下 origin 组合图片的方法。首先新建一个空白绘图页面,把轴和图例全部删除,然后依次导入我们带组合的图片,然后分别复制刚导入的图片, 粘贴到空白绘图页面,最后对图片页面区域进行裁剪,最后导出图片,可以选择各种图片格式和分辨率大小。打开组合图片看一下,组合非常完美,你学会了吗?

首次使用 lv 真作图软件,一定要这样设置,让你的科研效率翻倍!发表论文一般都要求使用新罗马字体,硕博期间我们需要处理的数据非常多,如果每次做图都重新修改字体,那实在是太浪费时间了。你可以这样设置,点开工具,再点开选项,在这里设置默认字体就可以了。 默认格式做出的图都是这样的,只有横中坐标,坐标字体很小,图标还在边框外。总之还是需要我们一步一步的去设置,提前调整出我们需要的格式。然后在空白处单击鼠标右键,把设置好的主题保存, 可以把设置好的主题命名,然后点击设置为系统主题,这样设置好后面做的图就自动生成这个格式了。如果你从 arez 导出的图片有这么宽的留白,会影响最终插图的清晰度,就需要在 ppt 或者 ps 中把白边截掉,然后再拼图。如果在 ov 阵中这样设置就不用再裁剪了,可以直接拼图。同样在空白处单击鼠标右键,选择这个选项,再选择紧凑, ok, 这样再导出的图片就没有留白了。如果还没学会,那就点赞收藏,记得多看几遍哟!

already 进点线图如何设置线条?通常做点线图是这种折线形式,那如何让线条看起来更丝滑呢?双击图,点击线条,然后把直线改成必要条,增加线条大小,点击确定,这样就是丝滑的点线图了。
