ug2312新功能预测

大家好，我是杨工。 ug 半年一大更新的 nx 二三幺二版本出来了，新增了什么功能？我们仅针对编程来讲解。首先二位系里面新增了个策略，叫面洗单向往复，这个策略等一下我们会讲，然后三位系里面新增了个策略叫快速出加工， 然后在多多模块里面新增的策略叫闭经加工、鼓行刀测能加工这三个新增的策略，然后针对策略还有一些增强的，我们等一下讲啊，我们先来看一下这个新增的这个策略，这个面细往复 使用起来是非常简单的啊，就是你指定一下要加工的位置，比如这个位置这个面，然后刀具指定一下这边的话，我们可以使用厚度，比如五毫米，每刀切身比如两毫米， 然后这个时候你的道路已经出来了，你点击生成，那么我们这个道路哎就已经好了。接着他有个技巧啊，就是他这个切削角度方向，他可以任意啊，比如说我这里 鼠标放进去之后，这里会有一个摇柄啊，你可以摇它旋转，你看你可以随便旋旋转，旋转之后他可以另一角度再生成哎这个道路。 那么还有就是现在这个刀轨是从下啊，往上洗的，你也可以从下往上洗完之后从上往下再回来，也把策略里面的这个成之间的交交顺序改成交替生成， 那么他就形成一个过去再回来，那么这个是一个比较好用的啊，可以分成，而且这个方向任意来，详细参数就不讲了，都比较简单啊。那么再说一下我们刚刚 所讲的这个快速出加工，那么快速出加工其实就是我们比 秦腔洗，你可以理解为他的编，他的这个程序生成效率更快，以及生成的程序加工速度效率比这个秦腔洗更快。这边的话我们已经给大家编好了啊，比如这是秦腔洗编的， 同样的切身，同样的切宽啊，就切身的话是一毫米，一刀切宽是百分之七十，这是快速出加工，然后新加喜呢，也是一样，百分之七十一毫米， 那么刀路上会有一些变化，你可以看到哎，他会有些光顺的一些效果。加工时间呢也很明显啊，即将洗五十五分钟，快速加工五十二分钟，其实对于一些特别越复杂的越图形，然后这个快速加工越明显，在我们二三零六版本新增，就是你可以 搜索一下关键词和抖音里面，我有讲过这个策略啊，他在二初的时候可以往复啊，新疆系不能往复，而且越复杂图形，他计算的速度就更明显更快，以及深层的程序的加工的这个时间也是比常规的新疆系承切要更快，所以 这个策略已经纳入了这个正正规的这个模板里面的话，那么以后我们可以尽量使用它了。接着再说一下，我们多走里面的古行道加工，其实古行道加工呢，已经啊， 别的把别的软件啊，可能早就已经出来了，那么我们来上说一下啊，这个鼓行刀加工他有什么作用？其实就是可以加工效率更高。对于曲面啊，或者说我们现在这种鞋身面，那么他分为两分为三种刀具类型，支持啊，一种是 切上鼓型刀啊，切上鼓型刀的话就是这里是一个很大的啊角，这边有个啊角，那如果你用的是啊这种锥形鼓型刀呢？锥形鼓型刀就是这里是一个直升的啊，然后上面一个啊角，下面一个啊角， 那么他的核心啊，就是加工效率更高，他可以大大的减少刀具轨迹，至少可以就是官方啊，说的是增加优化百分之五十到九十之间啊，这个效率所以说是非常夸张的。那么这个的话也是在五轴里面啊， 目前比较火不火新颖的啊一种加工方式，其实别的软件刚刚说了，早就已经出来了，那么这个策略在哪里啊？我其实使用起来很简单，就你指定一下敲区，指定一下引导线，到底是从哪里指定引导，然后指定下布局到底是往复还是单向啊， 然后指定要几何体，刀轴里面的话有一些前倾角和接触高度啊，你可以保持默认自己去改改，你就能知道这个参数怎么用了，这个是比较高效的加工的一种模式。 然后接着还有就是我们得跟大家说一下啊，除了新增的这三个策略之外，还有就是增强了一些东西，比如说啊， 我们原本的像这个在旋转模块里面二三零六啊，这个车洗这个功能，他是没有这个使用三 d 这个选项的，也就是说现在这个测体功能他支持了二出的时候，参考使用三 d 来直接二出。还有就是像我们的这个一个策略啊，叫深度加工底 切，深度加工底贴这个功能呢，在低版本的时候啊，就是上一个版本二三零版本的时候，我都说是二零零七 这个版本的时候，他新增这个策略，当时我就出过视频，有说过他有个问题，什么问题呢？他这个刀路，他加工这种 直升的没问题，加工曲面的，他只能作为开出，因为这是一个 r 角，那么分为陡峭、非陡峭，或者说平坦和陡峭。 那么如果你的布局从这个方向看，他的布局是等距的话，那么你没法作为精加工。那么在二，在我们当前这个二三幺二版本，他就在七幺层里面支持了优化，也就是最优化。那我们来看下效果，很明显，在平坦区域的布局轨迹他加密了，这才是 比较符合精加工的效果，也就说这是他改善的地方。那么还有一个大家一直在等等待的啊，就是 刀轨合并，那么这里我说一下这个刀轨合并呢？他的这个版本他又又拿出来说了啊，那我直接告诉大家，插入程序组多的模块有一个合并程序组，在我们要拍二维系里面有个合并程序组， 那么我们所认为的合并群主肯定是什么？肯定是我更加希望的是，比如我在做五轴三加二的时候，我这每个角度都不一样，我能把这个道路合并起来，这才是我想要的效果。但是我可以告诉你的是，他无法啊，比如我们放进去是能放进去，但是你无法生成， 也就是说还是做不到不同刀轴合并啊，那还能做到什么呢？相同刀轴合并，那么相同刀轴合并的话，其实意义就不大了， 我们编程的时候也不差那点时间抬刀抬起来啊，就是说你当前这两个套刀路，他刀轴是一样的，那么你可以生成他啊，确实是可以合起来， 而且他仅支持啊两个策略，一个是平面系，还有一个是平面轮廓系啊，这两个策略才能合并，其他也不行，像 db 系也不行啊，那么我们也可以了解一下，在下一个大版本会形成什么东西。首先多多出加工，这个指令支持了检查几何体 好，最重要的是我们这个三 d 自适应处加工，就是动态开出，他支持了预转点，还有这个道路的起点啊，这是非常好的，但是好像没有新增策略，这里面没有展现出来。 还有就是官方的这个论坛啊，他有告诉你哪些东西新增了，比如说加工模块，还有这个建模模 快，他新增了什么东西啊，他都有进行一个介绍，你们可以去看一下。在新增功能里面怎么找到新增功能呢？点击文件，点击帮助，这里有一个新增功能指南，点开之后就能看得见啊。最后就是如果有些朋友想用老功能啊，在最后一个模块 啊，比如说像这个自信洗销，还有三 d 建模倒角，还有一些参考到原原本的，参考到青根啊，你可以自己去调取一下。然后像这个测试的一些功能，比如底面鼓行刀车轮加工啊，还有这个无底面的壁纸加工，哎，这些都在这两个底下模块了解一下。

我是郑大郭老师，很多沟课的朋友反映有几二三幺二用起来比较卡，反应迟钝，郭老师一个视频教你解决这个问题，让二三幺二运行的速度提升好几倍。 第一条，我们打开用户默认设置， 在基本环境常规下面选择，我们把选择与测勾关掉。 第二条，用户界面下面有一个选项，把预测 和命令给关掉，这需要重启才有效。第三条，也就是在我们执行命令的时候，下面都有一个预览的设置， 我们选一步有机呢，计算一次，这个会大大降低运行速度。如果说把预览关掉，我们就是可以流畅的进行选择，所以说 执行命令的窗口下面的预览可以关掉。这三个选项可以让你的二三幺二用起来速度提升好几倍。 关注郭老师，郭老师分享有机的建模、手工编程和模具设计的经验和技巧。

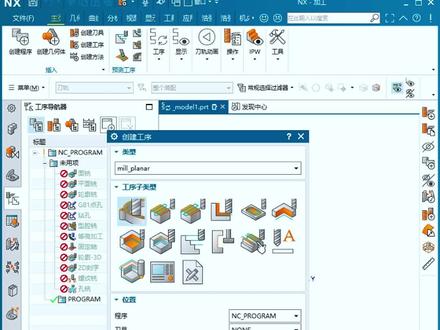

ug 新版本 nx 二三幺二又发布了，很多人都纠结到底应该使用哪个版本，要不要更新到最高版本来工作。 今天就谈一下我对 ug 版本的一个看法，希望能够帮助大家在选择 ug 版本的时候提供一些参考。那首先的话，大家要找一下自己的定位啊，以 ug 编程为主的工程师啊，并且愿意去接受一些新的东西，一般第一时间都会去下载最新的版本， 新版本一定是有功能的，一个更新也可以说是技术发展的一个体现，可能刚开始差别还不是很大，但是你像现在高版本有的动态洗 是现在非常高效的加工工序，很多人已经用的很好了，这个的话是以前低版本的做不到的，还有 bb 引导曲线这些功能也是现在编程加工方式的一些主流，低版本工作够用这个不否认，但是有的公司发展比较稳定， 并没有跟随行业的这个发展趋势发展。你不去学习新的版本，只是在现在的公司混的下去，换一个环境可能就没那么适应了。像我十多年前的老同事，一直用八点零和四点零这些版本，这么多年了，多轴一直没有学会， 因为低版本多轴的普及不是很高，技术这一块的话还是有断层的，也失去了很多行业发展的红利。像我的话， 多轴这一块学的比较早，编职多轴编程这一块也赚了十多万，如果你不想自己的技术出现断层，不错过这个行业发展的红红利。我觉得学习新的东西还是非常有 有必要的，包括软件的版本也是新手超车的方式，基础的搞几年大家都差不多，但是技术的革新的话一定可以拉开差距啊，新版本就是在做技术革新，这一件事情做的越久并不意味着越厉害啊，学习的话是可以改变时间上面的差距的。最后比方说你只用 ug 来做辅助设计工装啊，或者说画图建模这些并不是以 ug 软件编程为主的话，那我觉得用哪一个版本都差不多， 因为画图建模包括设计工装这一块的话，这都是 ug 最基本的功能。另外的话还有新手选择哪一个版本合适一点呢？这一点的话我觉得尽可能的选择更多人使用的这个版本， 因为像这种大火的版本的话，市面上成套的教程也是最多的，新手最重要的是找到一套适合自己的教程，有了这个 系统的教程的话，才能真正学会 ug， 后面有自学能力的时候再去考虑新版本的话比较合理的。那 ug 大火的这个版本有哪一些呢？一个是 nx 十点，因为这个版本 ug 开始全面支持中文目录 啊，这是一个很大的改变，其他变化不是很大。相较于十点零以下的版本，另外一个大火的版本的话，就是按一个的十二点动态洗底壁，洗引导虚线，现在这些主流的编程工序的话，都是从这个版本开始的，它还保留了十点零等经典版本的大部分的功能， 算是一个承上启下的一个版本啊。你学会了这个版本，不管以后公司用的是低版本还是高版本，上手的话都不会有太大的难度啊，当然现在很少有公司限制这个固定的版本呢，你必须要用哪个版本编程啊，对吧？这个很少了啊，所以推荐大家新手 学习的一个版本的话，优先考虑十二点零，除非你有十点零的这个成套教程，这个也是可以的。以上的话就是我对于版本的一些个人看法，同时也欢迎大家在评论区留言这个版本的一些 啊，根据你的差别。最后祝大家工作顺利，同时也期待有更好的国产软件，到时候大家都去用啊，软件呢，用的人多，发展也会更好。那今天这个视频就讲到这里，谢谢大家。

nx 二三一二作为西门子 plm 软件年度发布的重要产品，一直备受关注，这次版本更新带来了许多激动人心的功能和改进。首先我们来看看新版本的界面设计，与之前的版本相比， nx 二三一二的界面更加简洁，应用操作起来更加流畅，这不仅提高了设计效率，也降低了学习成本，让用户更加轻松的使用软件。除此之外， nx 二三一二还加强了对数据的管理和保护。在之前的版本中， 用户常常因为数据丢失而烦恼，而现在通过 n x 二三一二的全新功能，用户可以更加轻松的管理数据，同时还增加了数据备份和恢复功能，确保数据的 安全性。另外， n x 二三一二还增加了一些新的功能，比如更加智能的模型检测和更加高效的数据处理，这些功能可以帮助用户更快的完成任务， 提高工作效率。总体来说， nx 二三一二的发布是一次非常值得期待的更新，它不仅带来了全新的功能和改进，还提高了使用效率和数据安全性。 需要下载 n x 二三一二的朋友点赞评论区留言，小编私发给你下载链接。

n 叉二三幺二新功能当中，当使用部件去旋转的时候，它表面有一种朦胧的颜色，应该怎么去设置与修改呢？首选项可示瓦，先染着色向显示 表面处理效果，这里下面有前机表面处理，还有不见光亮度进行切换就可以了。 旋转的时候我就会发现在这个状态下面呢是不进颜色，这边 有一个光照的效果，朦胧出来。首选相可丝袜，下面显示表面处理，把它改为部件光亮就可以了，就看大家喜欢哪种方式给它切换就好了。

好，我们来看一下这个 nx 二三幺二这个版本啊，他增加了一个光面的一个刀路啊，这个刀路的话可以实现我们这个 z 将网红丝加工啊，首先打开这个刀路啊， 给他一把刀具啊啊，这里的话你可以指定我们部件，也可以不指定啊啊，我们指定七幺去就可以了，可以不指定我们部件啊，我们底面余量给他啊，然后我们这一个网红四加工啊 啊，第一刀延展量二十五，我们这个最后一刀也给他二十五啊，都给他二十五的一个延展量啊， 这个时候你就可以计算我们这个刀路了，可以看到非常快啊，就把我们这个光面的这样一个刀路给他算出来了。如果你想进一个分层的话，比如说这个给他分层啊，一刀两毫米，假如说一刀两毫米啊，给他这个毛皮厚度十毫米啊，给他个十毫米，那他就会跑五刀啊啊， 可以看到非常快啊，只是说他这里啊，从这边下刀啊，进行加工之后啊，到这边你看他要抬刀啊，又过来之后进入到下一层啊，这样一个抬刀的一个过程啊，那么可不可以实现他不抬刀呢？是可以的，我们在这个策略这边啊 啊，切换我们这个胶体啊，他就不会抬刀了啊，好，我们目前的话可以看到他这里啊，从这边啊下去之后啊，他这边的话就没有我们这个抬刀的一个线啊，直接从中间就下去了，这样实现了我们这个网红四不抬刀的一个路径啊， 当然他我们这样一个高版本，他这里啊毛坯的厚度你可以随意去拖动的啊，可以看我们这个网上拖笔，是吧？好，我们计算一下我们这个道路啊，可以看到他就变成这么高了啊，当然你可以在我们这里进行输入啊， 我们这边再拖回去啊，拖回去啊，好啊，就是比较炫酷啊，比较炫酷啊，包括我们这个切削的一个角度啊，他也可以随意的拖动啊，这个拖动一下啊，比如说拖动到这个角度。好，计算一下啊， 那他就变成了我们这样一个角度啊，这样一个角度啊，啊，包括我们的第一刀啊和最后一刀，包括我们这个刀具运行开关啊，他都可以进行拖动的，可以看一下都可以进行拖动啊， 这样的话啊，就可以增大我们这样一个七幺的一个区域啊，当然你可以进行这个输入我们这个数据啊，只是说我们高版本他可以进行拖动而已啊。 啊，当然的话他这里啊增加了我们这样一个单刀路啊，就是可以实现一刀一刀过啊，好，可以看到啊，又实现了我们这样一刀过了一这样一个刀路啊。

大家好，我是于明，很荣幸你能看到我这套教程啊，我这套教程的话主要是针对 nas 二三幺二软件建模快速热门教程啊，今天是第一讲，我们讲一下这个界面的一个定制 啊，在这个地方呢，我练了五个知识点，我们一个一个的把它这样子讲一下啊啊，我们先来第一个知识点，学会打开软件和头脑名的一个创建啊，我们直接进入我们这个软件啊，像我这个 啊，电脑的话装了好几个版本啊，四点零，四点零，十二点零啊，也装了一下这个二三幺二啊，这个二三幺二的话是二三年十二月份发布的一个最新的一个版本，那我们来看一下啊，我们打开啊，如果说你是新建打开 的话是这样子啊，在这个地方这样子进来啊，点这个地方好，然后在这个地方呢就是我们一半啊，如果说你是做产品设计，结构设计或者模具设计啊编程之类的话，你进来的话，某人用模型，然后在这个地方来点进来啊，这个名称的话， 好，我们文件夹的话，像以前啊，就十年龄以下的版本是不支持中文的，那十年龄以后的版本的话，它是接吻性能更好，这个可以，中文也可以，中文录进了啊，这个题一下 啊，然后在这个地方你直接，其实你如果名称不改的话，直接你确定就会新进进来，新进个图的名进来，然后就会有发图了啊啊，在这里我们提一下，像这些东西呢，你可以缩内回去看到吗？这些都可以啊， 这样子，当然有人会说，我在这个地方我想进入字的模块，我们也是可以直接进入字图啊，图纸是吧？或者说我们进入 cc 加工都可以进入加工是吧？其实都可以的啊，只是说我们习惯默认进来，就这样子默认进来啊，当然这个 因为放在哪个位置你当然都可以更改了，是吧？你想放在哪里你就放在哪里啊？比如说我放到二零二四年这里，然后点确定你会放在这里，是吧？然后我们直接点确定了啊。好， 进来之后我们就其实就可以画图了啊，比如说我们简单画一个啊，比如说参数。好，然后顺其自然，我想画一个长方块填一下啊，在这个地方。好，我想算一个三百、两百， 然后，哎，点两边啊，然后点确定，我们看一下，我们这个就会会做一个长方体出来。好，你如果说你接着想还想画的话，你你插入，然后比如说在点四一的时候，你想画一个圆柱，在这里，我先在这个地方点， 哎，指定点啊，在这个地方指定一下，确定，你看一下，我们就做了两个零件。好，这是第一步，我们学会打开软件和头上面的一个创建啊，这个如果说你像我这里啊，有三个图，这里一个，这一个是个黑白的啊，然后这里呢又刚刚新建了一个， 如果说我还想，我自己还想要在这里再放一个啊，新的图案的话，直接点，但是你可以按快捷键按剪映啊，然后点进来， 然后在这里，你比如说我们今天是二月十六号，我们输二四年二月十六号，是吧？那我们比如说我先看一下，然后点确定我们又会新建一个图案进来，好，在这里单位我提一下啊，有时候讲的时候会忽略 啊，如果你在国内一些企业的话，你可能会遇到毫米，如果说你遇到一些外资企业，我们一些企业的话，可能会遇到英寸，是吧？这个注意一下这个方向啊。 好，然后一般情况的话，我们进来都很多时候都会默认像这个文件夹类型，我们后面也会讲这个更改默略啊，默认把它改掉。好，然后点确定我们进来了，你又可以重修话筒了，比如说我们再放一个简单的啊，我们插入， 嗯，我们画一个球吧，在这里，然后点确定看一下，是吧？那这个就可以，如果你是新手，可以先这样子找找感觉，在这个地方你看可以画什么？画一个圆锥啊，然后我们在这个地方选择点在这个点一下，比如说我是这里改一下，改到二十， 你看一下，是吧？那这个就可以做出来了。好，那这是我们讲的第一点好，学会打开软件活动的每一个创建，我们再看一下。第二个就说我们这个软件界面能不能改成我们经典的一种模式啊？像这样子的啊？嗯， 像我们以前啊，我就打开四点零，大家等一下看一下啊。啊，我们先啊这个地方来提一下，比如说像我们高版本啊，我们现在采用的是这种格式啊， 这是格式，包括十二点零版本，给大家看一下啊，是这这种格式，十二点零呢，他也分一些版本啊，有的是可以调到我们这个经典界面去的。在哪里调呢？在这个首选下 用户界面这里啊，我们提一下啊，在这个地方啊，我没记错的话，先就是在这个布局啊，这里啊可以调的，像这个版本是又调不了啊。那四点零的话你看一下啊，给大家看一下，他是一个比较经典的一个根据调的这个格式， 看到吗？这个采用的是经典根据条这种格式啊。好，然后我们这个十二点零一刻啊，他是不支持调这种，就是我们经典这种模式，我们像老鼠的话，反正十二点零 以前的，包括十二点零啊，能调成这个经典进步模式啊，这样我建议的话大家，因为从十啊，从八点零开始就改版了啊，然后 就说他不用经典进步模式了，就说我们大家还是适应这个潮流啊，他所以说在这种我们最好是不要调回来，你去用他这种啊，叠一下这种灿烂男的这种形式来来学习啊。好，那这个是我们这个就是我们不要改回去了，当然在这个地方呢，我们也可以看一下， 熟悉一下这个用户界面。这里啊，嗯，我们能调些什么东西呢？我们在这个地方能调的话，我们当然喝起来会教大家调啊，比如说我们的提示呢，这个地方其实现在是在底部回忆在这个中间呢，在这个地方，比如说我们以十二点的给大家看一下， 比如说我们插入啊，我们 cg 的时候，我们别说插一个长方块，你看一下他这个地方会选择对象，以字嫩判断点，他是提示呢，在这个下方的啊啊，有些人他可能会 就说我，我想跟他这个军舰这样来也是可以的，你别说这个调这里啊，这个我们调一个啊，然后我们等一下接着调一下，比如说他这个颜色，他可能觉得这个浅色不太喜欢，他会因为这个经典的给大家看一下啊，这是科色他以前的版本， 八点零四零零啊，他是这种模式。来给大家看一下啊，来看一下，比如说你看一下这个提示呢，就到这里来了，然后我们插入，然后我们嗯在这个地方再画一个，快吧我们在这里啊选择他确定看一下。好啊，这个我 建议大家不要去更改，如果说你是老手呢？当然你你知道怎么改回来，当然更好，如果你是新手的话，我不去推荐大家去改啊，真的行啊，默认的，我觉得是挺好的啊，这个呢，我们这个放在底部啊，调到这里啊，在这里有个角色啊，我们到了 后面一点人下节课再给大家去讲啊，以前还讲不那么那么多。像这个我们给大家看一下啊， 那给他就提一下，就说像这里的啊，这些你看一下，我不会把我常用的一些啊， 就是根据啊，就是图标啊，就像拉伸啊啊，像这个球擦球、活球胶啊啊删除面啊，那包括我这个外挂啊，像这些我会放在一放在这个界面，这个地方，地方花木眼我选选取啊，包括我自己，会是一些 快捷键啊，比如说我按下三啊，我就是导出 cd 是吧？按下六啊，按下一吧，一是替换面啊，我自己会设一些快捷键。那这个我们放到后面再给大家说怎么样新建自己角色，加载这个角色啊，我们等一下再说。好，这个是我们 啊，就是我能不能改成经典见面模式，当然这里会提到角色啊，就是我们在这个地方提到的这个角色好，嗯，哎，我先把那个啊改过来啊，然后就是角色在这里，就是我们家在这里先接角色，上接角色，当然我们在前期的话，我把你看这个我又调回来了啊 啊，这个前期的话，我们是在这个角色这里啊，跟大家说一下啊，啊，像比如说我回到主页这里来啊，好，我们在这个地方默认你打开信就说你刚好装好这个版本， 我们默认进来是这样子的啊，是用的是基本功能，我们如果说你真正的是用这个软件， 就说用这个软件来画图哈，编程哈，设计好，我们常规我们点高级。好，我们看一下这两个的区别啊，你注意看这个更多，这里啊，点一下 基本功能，这个没有了啊，高级啊，这个就会有啊，什么意思呢？就基本功能，如果你只上汉汉图，你用一下基本功能就可以了哈，如果说我们真的是用这个呢 啊，作为专业来这样子，就是每天画图啊之类的，编程之类的，你就用它搞起啊，就这样子我们点它就可以了啊，我们把它所有东西放出来，我们不要了，到时候不点就好了啊，在这个地方我们数一下这个好，就是 我们这个角色我们常规会点高级啊啊，当然还有刚才我们说了会加自己的一个角色啊，进来每个版本，你把自己的角色设置好，把它加载进来啊，好，这个是我们讲的第三点 橘色的一个定制，第四个呢？我们讲一下这个关闭这个软件啊，好，这个软件关闭的其实有很多方式去关啊，那这个我们快速的说一下，那这个地方呢？你看一下我们有， 是吧？有四个图，比如说我这个图都没有更新，我想关掉它啊，我们点它。好，我的一就把它关掉了，是吧？这个就关掉了啊？你现在关，你别说，你像这个图我想关，我把它是不是也关掉了，是吧？你点保存还关闭，这个我就不说了啊，这个大家一看一个就明白。好， 好，这个是我们关闭当前窗口这个图。好，其实还在哪里有关呢？在这个地方也有看到吗？好，所有的部件啊，临时为啊，并关闭，这个大家 应该一输就明白了啊，这个其他软件都是这样子的啊，是这样子的。好，还有我们这个地方呢，点关闭呢，点这个上面这个叉，就是这个是整个游击，这个软件退出来啊，点这个关闭，然后呢？或者说你在下面这个地方啊。 嗯，关闭这个窗口，把这个关掉啊。好，特别是我们有时候读题，知道吧？那就不会嫌我啰嗦，特别是软件，有时候哈机了啊，我们会在任务栏管理器这里啊，我们去关，是吧？这个，嗯 啊，点这里，然后把它这样结束进程。好，就是我们这个讲的这个关闭这个软件，我们输一下 第五关，来讲一下界面的一个介绍啊，好，那我们来看一下这个软件啊，我们来看一下第一排，我们可以理解为我们是菜菜单栏吧，这样子啊，这边你看一下这样子菜单栏。好，每个菜单下面有很多这个 指头标，是吧？那在这边呢，有一个我们搜索啊，比如说有的你不知道在哪里，比如说我，因为我想，哎，我看一下啊，那个，比如说我们 打个比方说啊，我接下来原著我不知道是哪里，你会在这里说，就让他会自动帮你找出来啊，是这样子，我只是说一下啊，你这，嗯，好多，我们有时候不知道在哪里，你就在这里说啊，这里也有全屏是吧？看一下。好，如果你不全屏，点赞点回来，然后 这样缩小是吧？那这个包括你有一些查找会在这个地方啊这里啊，这个呢也有啊，这个还原是吧，那是全屏之类的啊。好，这个是我们上面提了一下，是我们的一个 china 呢，那这边呢是我们的一个更论区了，可以理解 啊，就说你别说在嘴里拉伸是吧？在这个地方一起跟轮在这里嘛，是吧？我理解为跟轮区啊，在我们 啊，我们这个啊左边啊，那这个边的话是我们一个导航器啊，看一下啊，导航器不接导航器啊，资源导航器，然后我们这个装配导航器是吧？这个都有好好多种啊， 好，然后这里包括我们一些图是吧？今天因为我这里只有今天用了啊。啊，如果说你最近有很 多时间，其他时间用的话，我们给大家看一下，十二点零了，看一下是吧？删除以前的，你看一下，这些图都会在这里啊，好， 好，这个是我们这个啊，嗯，然后呢在这个呢也可以导航器以后放到啊，我们的右边啊，所说这个啊，默认就好啊， 下面呢是我们那个提示呢，我们刚刚说过了啊，那君姐呢，你可以理解为是我们那个绘图区域啊，是吧？然后在这里有一个基准坐标，这里有一个我们那个师徒坐标啊，可以理解为啊，像有些高手啊，他们用画图的话喜欢全屏 啊，全屏的话反正来说的话有好处有必懂啊啊，如果你是新手的话，那建议的话你就说还是这样子啊，就说我们啊上面分功能，下面 话我们这个就说来绘图啊啊，那我们这节课的话就先讲这么多，我们下节课再给大家接着往下面讲啊。

好，我们来看一下这个 n x 二三幺二这个版本啊，它在洗螺纹的时候啊，增加了一个安全间隙这样一个参数啊， 我们来看一下啊，啊，我这里做了这样一个图，这里这个螺纹他是一个 m 二十的这个螺纹，普通螺纹啊，好，我们以他为例来进行讲解啊，首先的话这个钻孔已经钻好了，他是一个十七点五的一个玉孔，是吧？好，那我们插入工序啊，选择我们这个洗螺纹啊。 好，首先的话我们这个刀具啊，刀具这里有了一把螺纹洗刀，我们先看一下啊，啊，这里我做了一个单尺的一个螺纹洗刀啊，由于他的一个螺距是两点五啊，我们这个润肠以及我们的螺距都是两点五啊，工制的一个 啊，牙形，牙形类型啊，好，点击确定啊，首先我们这个特征请选择啊，我们直接 进行框选啊，好，他就进行了识别啊，你可可以看到我们这个大镜小镜啊，他深度他都给你自动识别出来了啊， 因为我之前画了这个孔啊，他是带有螺纹的，这样，所以说你进行框选的时候，他从模型啊就直接给你识别出来啊，如果你点击确定啊，我们先把他这个刀轨的优化一下，优化成最短的一个路径啊，好，我们这个参数策略这边延伸刀路，我们就延伸一毫米吧。 好，其他的我先按默认啊，这个时候就生成了我们这样一个路径啊，但是这个路径的话，我们百度一下看一下啊，可以看到他螺纹啊，直接给你加工到了我们这个孔的一个底部啊，孔的一个底部啊，其实这不是我们需要的这样一个啊，目的啊， 因为我们这个不可能让这个螺纹洗刀插到你的根部的啊，我们肯定要留一定的一个间隙，是吧？留这样一个间隙出来啊。啊，好，那他在我们二三幺二这个版本增加了这样一个参数，我们点击进去啊， 他增加了我们这个底部安全距离啊，比如我这里给他一个两毫米的一个安全间隙啊，好，我们继续生成我们路径啊，好，我们摆正一下看一下， 这个时候我们可以清楚的看到啊，他离我们这个根部啊，啊，就多出来了这两毫米的一个安全的一个间隙啊。 当然的话我们之前版本也可以通过我们这个啊，限制我们这个螺纹这个长度进行定义啊，只是说他这个版本增加了我们这个底部安全这样一个间隙啊，啊，更加的一个方便啊。好，这是我们今天要讲的这样一个参数啊。

ug 软件最新版 nx 二三幺二来了，这不得，然后五四小鱼一起安装体验，看看更新了啥， 我们下载好安装包，并将它解压出来。那首先我们需要安装家网，安装家网只需一直点击下一步就行了。那第二步我们准备来安装许可证，首先我们打开替换文件， 双击运行一下这个许可证，接下来复制许可证整个文件夹，然后将它粘贴到 c 盘的根目录下。如果你之前安装过其他版本，那么这里直接替换就好了。那许可证搞定了，我们再来安装主程序， 这里打开安装包里面的这个 nx 文件，然后往下找到这个主程序安装，将它以管理员身份运行安装选择中文，然后就继续点击下一步，当看到这个设置的页面，我们选择好 这个安装的路径，将 c 盘改成 d 盘就好了，然后在这里选择完整安装，这样我们后期就不用再来修改语言的环境变量了。然后这里还有个许可证设置，我们直接复制这个许可证的这个安装路径进去就好了。那接下来就是漫长的安装过程了， 那在这里给大家说一下，如果你们下载 ug 安装包是用百度云下载的话，没有会员下载起来非常慢，那今天我给你分享一个 ug 二三幺二的安装包网盘，这个网盘可以直接用浏览器下载，不用下载客户端，并且它还可以免登录下载， 下载的速度不花钱也不限速。如果你需要的话，评论区留言个一，我发你这个网盘的 ug 安装包。那现在主程序安装好了，我们再来替换主程序的文件，这里全 给他打包复制，然后就是粘贴的位置，找到我们二三幺二的安装路径，他在这个底盘西门子文件里面，然后将他给全部粘贴进去，然后这里也是全部替换， 这样的话我们主程序也搞定了，那么接下来我们把这个启动方式给他发送到桌面，然后就可以打开我们的这个最新版 ug 了。这个二三幺二打开界面也是这样， 他这里自动继承了我二三零六的游击角色，这一点很神奇，这里可以看到这就是我之前那个二三零六的角色。那这里我们先来看一下草图的新增功能，本次新增两个草图，命令我这里做一个侧方的圆锥， 接下来我们再在这个平面绘制草图，草图还是新版本草图页面，本次 新增的这个槽的命令，他只需要我们绘制一根线，他能根据这个线生成这个形状的草图，这在其他版本需要画个矩形，然后再画两个圆弧相切，现在这一下就方便很多，直接输入参数就行了。 另外还有一个功能，他就是多了一个轮廓曲线，像我这里可以选择这个圆锥面，他就会把整个轮廓给投影进去，如果使用投影曲线的话，他只能投影这个实体边，像侧面这里那就还得用个香蕉曲线， 那这轮廓曲线就一步搞定了，这也是一个小优化了。另外本次升级还更新了这么多的内容，后面再来带大家慢慢了解。 最后有想体验 nx 二三幺二版本的小伙伴，可以领取下这个不限速的 ug 安装包，这个安装包有十多个 g， 一个小时就能下好了，点赞、收藏、关注。
