德瑞斯变频器参数设置一览表

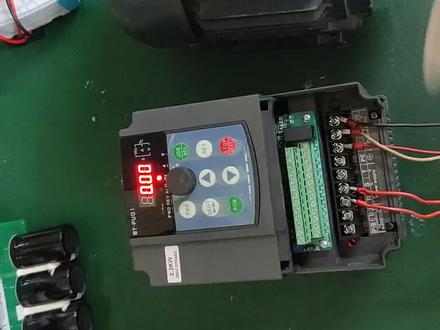

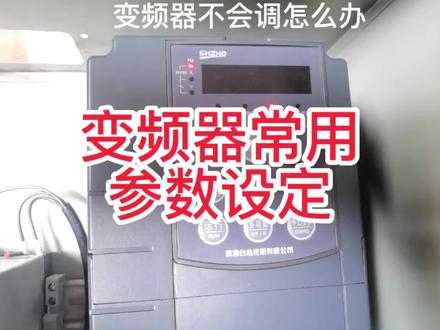

变频器不会调怎么办？看完这个视频你就会了，我们先一起来学习面板上的按键是什么功能，这个是编程键，参数设定的时候找代码用到确认键主要是参数保存的作用。运行键主要是当面板操作时启动电机。 停止键主要是停止电机和故障复位的功能。多功能主要是面板控制和外部控制切换的作用。地增是增加加大，地减是减小， 因为主要是光标左右移动的功能。旋钮就是一个电位器，主要用于频率调节。认识了这些案件的功能后，我 我们一起来看一下国产变频器主要设置的常用参数。按编程键进入参数代码设定，按加或者且按键可以改变代码数字。部分变频器是通过旋钮改变代码的，按确认键可以 进入二级代码。下面我们一起来看下常用参数的定义。运行指令是指变频器运行的控制方式，可 可以通过操作面板或者端子以及通讯控制。变频器启停，面板控制是指通过这个变频器按键盘启停。端子控制是指通过变频器的数字量端子控制变频启停，也就是通过这里二次端子接线控制电机的启停。通 通过设置端子功能改变电机正反转或点动控制。通讯是走 485 控制变频器频率调节参数和上面这个参数类似，变频器运行频率给定方式也可以通过面板模拟量和数字量。端子以及通讯给定频率可 以通过参数设定调整为旋钮或者上下建调频率。模拟量给频率是通过电位器或者压力变速器改变频 率是变频器的这几个 ai 端子控制，这两个代码是比较常用的。除此之外，我们一般还要调变频器的加减速时间，加速时间是指电机从零到设定频率要用的时间， 减速时间类似慢踩刹车，电机功率越大，加减速时间要越长。好了，本期视频先到这里，咱们下期视频见。

今天给大家分享一下变频器的常规参数， p 零零主频率输入来源设定 p 零一，运转信号来源设定 p 零五，最高输出电压选择 p 五二电机额定电流设定 p 八零变频器基种设定 p 一四八电机级数。

变频器爆过载了怎么解决？请看我们下面的视频。大家好，我是德意思理工，有客户问我们变频器用的停机了，变频器上显示零七代码，就是我们所说的过载保护， 把电停了以后开机又正常，那为什么呢？那是因为电机的电流达到了电煤机的和电电流了，电煤机保护了，那我们要怎么去解决？首先我们要减轻电机的负载，重新设置电煤机参数， 比如电极餐手术拓展保护百分比调高一些，快速限流功能打开载过适当的调小，一般就可以解决了。如果您也遇到这样的问题，自己就不会解决的，可以在评论区留言，我会一一给你解答。

当我们要使用一台变频器时，至少要设置哪些参数，就是最基本要设置要那几个参数，这个叫做基本运行功能参数，不同的变频器要求可能略有不同，我们把它总结一下有哪些参数。第一个是频率的来源，这个一定要有， 就是说频率信号是从哪里来，从控制面板来，还是从模拟量端子来，还是从脉冲量端子来，这个就要参数设置来完成。第二个是运行控制信号，这个也是必要的， 是通信控制还是通过端子还是面板来控制等等。第三个就是电动机的方式控制，控制方式有多种，是用 vf 方式还是适量控制，需要通过参数确定。第四个就是频率限制 功能要确定，就是说这个电动机运行时，它最高频率是多少，需要设置启动频率，有必要也要设置等等，这些叫做频率限制功能，都是要设置的。如果我们使用要求和变频器出场值是一样的， 那就不要设置了，但要看看出厂值符不符合你的要求。第五个就是加减速时间， 看看出厂值是否满足我们的要求。第六个就是热保护，特别是在变频器功率与电动机功率不一致时，需要注意修改。 比如说用一个五千瓦的变频器来带三千瓦的电机，那五千瓦的变频器里面的保护是按照五千瓦电机设定的，用来带三千瓦的时候，还是按照五千瓦来保护，那根本不起作用，这样就需注 修改参数。上面讲的这几点就属于基本的运行的参数设置，大家参照这个来，一般的问题不是很大， 根据使用要求或增加或减少变频器的参数设置，有时候需反复几次才能够完成，这也是变频调试系统的一个特点。上面我们讲的内容就是我们变频器的一些概念，讲到这里后面我们继续了解变频器各项功能使用。

哈喽，粉丝朋友们，变频器的设定参数本身就比较多，并且每个参数都有一定的选择范围， 我们在使用中常常遇到因为个别参数设置不当导致变频器不能正常工作的现象。因此呢，在使用变频器时，必须要对相关的参数进行正确的设定。那么你们都知道变频器常用的十三个参数是什么吗？ 老师也不卖关子了，其实就是控制方式，最低运行频率，最高运行频率、代播频率、电击参数、跳频加速时间减速时间、转距提升、电子热过载保护频率限制、偏置频率、 频率设定、信号增益和转距限制。大家如果不会设置也没有关系，购买卓拉式的变频器，我们都会按照客户的要求设定好的。

新买的变频器该如何设定参数才能调试在最佳状态？我们可以先恢复出厂值，因为有很多变频器在出厂前很有可能参数没有恢复到出厂状态，所以说参数可能是比较乱的， 那么我们恢复出厂值以后，让所有的参数都恢复了统一的出场值，在根据自己所需要的参数进行调整。 恢复出厂值以后，我们可以先加电机的参数，比如说电机的额定频率，电机的额定电压，电机的额定电流，电机的额定转速以及急速，全部都输入好进行自学习，这样就可以让电机的特性发挥到极致， 电机和变频器的协调性也能发挥到最佳状态。这样都设定好了以后，我们可以选择变频 期的启动命令，是面板启动还是端子启动，还是说是通讯控制，根据你自己所需要的来设定。设定好了命令员以后，我们再设定频率来源，你是面板定位器 调速，还是说是端子端子功能调速，还是说多段数调速，还是通讯调速，或者说是 prd 调速 等等，根据你实际的用法来设定。第五点就是来设定变频器启动时候的加减速时间，根据你所工艺，根据你的工艺要求来进行相应的调节，通常大概也就是这么几个参数， 当然有些不同的场合要根据你自己所需求的参数来设定。老铁们，你们学会了没有？请在评论区发给你的留言。

大家好，我是电工大师兄，上个小视频我给大家介绍了我们想要玩转变兵器必须设置的四个参数，有哪些讲呢？前面的两个，今天我们就来讲第三个，那么第三个参数是什么呢？ 我们来看一下，就是这个功能码是 f 零点幺九加速时间，为什么这个加速时间特别重要呢？因为我们变频器带的都是电机，而电机他可能带的负载大小各不相同，所以他的加速时间可能也要根据实际的情况进行设置。 这么说吧，我们厂里面有一台设备，在最开始的时候他运行良好，但是运行了一年之后，时不时的就会出现这样一个状况，就是出现爆过流或者过载这种故障代码，那么我们检查 很多方面的原因，但是就是没找出他具体的原因在哪里。对于这种状况，最后我们选择了调整他的加速时间，就是将他的加速时间延长这么一点点，然后这个过流的故障就消失了。 所以说这个参数的设置是非常重要的，我们要在现场根据实际的情况进行设置， 下面我就具体给大家演示一下。现在我设置的这个频率是二十赫兹，那么他的加速时间指的就是他从零赫兹到我们设置的最大的输出的频率所需要的这个时间。我们先按编程键， 然后按这个键，他是 f 零点幺九，我们 们这个个位这里按到九，然后我们按一下移位键，当这个闪烁的时候，我们按一下递增键，那么 f 零点一九就是我们这个加速时间，我们按一下确认 他写的是十五秒，我们可以通过这个递增或者递减键来设置我们需要的时间，我们给他改成十秒，好再点击下确认， 返回到主页面，这个时候我们按一下运行键，那么在十秒钟之内，他就会从零，然后到达二十赫兹。下面我再给大家介绍一下第四个非常重要的一个参数，那么就是他的电机 过载保护系数，就是这个参数 fa 零点一，那么这个参数是什么意思呢？就是说我们的电机在发生过载的时候，那么我们的变频器他自然就会停止，这样可以有效的保护我们的电动机，避免事故的扩大。那么这个参数该怎么设置呢？ 这个参数实际上设置非常简单，我们首先看一下电机的名牌，看他的额定电流是多少，然后再看一下我们的变频器的 额定功率是多少，他的额定电流是多少，然后用他的额定电流处于变频器的额定电流，这样就会得到一个系数，那么我们将这个系数百分比填入到 fa 点零一这个功能码里面， 那么就可以对我们的这个电机实行非常好的保护了，防止过载烧毁电机。 那么为什么要设置这个参数呢？因为在很多的时候，我们的变频器的功率和我们电机的功力很可能不是完全匹配的，有可能是大马拉小车， 也就是说变频器的功率很大，但是我们的电机很小，那么这个时候如果我们不进行数字的修改的话，因为它出厂的设定是百分之百不建议修改的话，那么我们的电机小电机发生了过载， 但是他没有达到我们变频器的输出的这个额定电流，他也不会停止运行，这样就会烧毁我们的电机， 所以这个参数是非常重要的，下面我就给大家介绍一下这个电机过载保护系数他是怎么设置的。首先我们来看一下这个变频器他的额定的输出电流是多少，我们来看一下 四点五安这个数字，四点五安，然后我们再看一下这台电机的他的名牌，看他的额定的输出的电流是多少， 零点六七安，那么我们就用零点六七除以四点五安，那么得到的一个数就是零点一五，也就是百分之一十五，而我们这个最小的系数，他是百分之二十，那么我们 只有设置成百分之二十就可以了，因为我这个电机太小了，我这个变频器相对大一点，我们按这个编程键，然后先按这个移位键，将这个数字变成 a， 然后再按移位键，看到最后这个数字按递增键， fa 零点一， 你看 fa 点零一就是这个电机过载保护系数，我们按一下确认现在是百分之百，这是他出厂的设定，我们按这个递减键将它变成百分之二十就可以， ok 达到最小，这样我们就可以对我们的电机提供相对比较安全的一个过载保护了。想要进一步提升自己专业技能的朋友可以看一下这本书， 他主要讲了四伏系统，什么是四伏系统，什么是四伏电机，什么是四伏控制器，四伏系统控制的三种模式，这前面厚厚的全部都是讲四伏系统的，讲的非常的详细， 这一张讲的是三菱步进四伏系统的控制与应用技术，教我们怎么玩转三菱的四伏系统，这一块讲的是变频器，变频器控制技术与应用， 后面还有非常多的实际的例子供我们参考，比如说恒压供水系统等等。这里还有非常多的二维码可以看视频，需要的朋友可以点击视频左下方的小黄车直接购买。

这本使用手册是这台变频器的，里面有参数设定，有接线图纸。 我们先来看一下参数设置，如果我们用这一块面板来控制这台变频器，参数设置中的 p 零点零二 需要设置成零，揉面板运行命令通道，我们看一下怎么设置。先按下 plg， 出现了 p 零点零零，然后选择按这个方 相键，可以选择我们需要的是 p 零点零二，再按向上的箭头，现在是 p 零点零二，按下 c 键， 然后选择面板控制零，然后再按一下，确定按下 prg， 返回， 看到这个频率的数字的时候就返回了出去， 我们试一下，现在是可以用面板操作这台变频器，按下练启动， 电动机已经启动， 然后调节频率，频率越高，变频器的转速越快，降低频率，电动机的转速降低。 按下死道停止，电动机已经停止， 如果需要用这排端子来控制电动机变频器，像我们上节课演示的，用这个开关控制正转， 另外一个开关控制反转。 参数设置 p 零点零二，设置成 由端子运行命运通道，我们又来设置一下，还是按 prg， 现在跳到了 p 零点零三，按下箭头 d 零点零二，按下 set 键，然后选择按上下的上箭头，跳到一，再按 set， 确定按 p l g 调回频率。 现在已经设置成由端子控制这台变频器，我们试一下按这个 变频器不能再启动了，我们需要用这个正转的按钮来启动， 方便本器 电瓶机受这个开关的控制， 关掉它，需要等到频率降低了以后才能按动这个反转的按钮， 现在电动机是反转，下节课我们再示范一下如何设置参数，由下面这个电煤气来控制变频器的频率。

新到变频器我们应该设置哪些参数？首先我们需要设置一下我们变频器的控制方式，是 vf 的还是适量控制，然后我们再设置这个控制方式， 嗯，设置上面板控制还是关子控制还是通过通讯控制啊？然后是，呃，下一步我们需要设定一下这个频率员，我们是定位器调速还是 还是这边端子外接电位器还是通讯啊？ 然后加减速时间，我们需要设一下，然后停机方式，我们需要设定一下 对控制要求性能高的地方，我们还需要设置一下这个 f 一这个电机参数，然后调写一下，然后变频器就设置完成了。

变频器的参数有几百个，我们初学者该从哪里下手呢？别怕，只要掌握了这四个参数的设置，那么我们就可以玩转变频器。 大家好，我是电工大师兄，今天我给大家介绍一下玩转变频器最重要的四个参数。作为初学者，当我们拿到一台变频器的时候，打开他的使用手册，我们会看到他的参数是密密麻麻的，我们从哪里开始设置了？ 其实对于大多数变频器或者是使用场合来讲，我们只需要设置最基础的四个参数，那么变频器就可以正常的运转起来了。 首先我们来看第一个必须要设置的参数是运行命令通道，选择他的功能码是 f 零点零六。所谓的运行命令 通道选择指的是他的运行或者是停止的命令是从哪里给他的，他有三种方式，第一种是操作面板运行命令通道，第二种是端子运行命令通道，第三种是通讯运行命令通道。如果这个 参数设置为零的话，设置为零的话，那么就是操作面板运行命运通道，也就是说当这个功能吗他的参数设置为零的时候，那么 变频器的运行是通过上面的按钮来执行的，我们按动一下运行，那么变频器就运行，按下停止，那么变频器就停止运行了。如果我们需要将变频器有面板控制他的运行和停止改为由端子来控制的话， 我们只需要将这个功能码它的参数设置为一就可以了。下面我就给大家具体的演示一下，由于我这台便秘器它是由端子进行控制的，那么我们现在将它改为由面板来进行控制， 我们先看一下现在是由端子来进行控制的，这个时候我来按这个运行按键是没有任何反应的，这个时候我们将 f 零点零六改为 面板控制，那么就是将 f 零点零六改为零，我们来试一下，按一下编程键， 点击确认改为零，点击确认保存，我们再按一下运 键试一下。大家看电机开始运行，变频器启动，按一下停止，频率下降， 电机也逐步开始停止。我们再来看一下第二个必须要设置的参数是主频率员选择，主频率员选择意思就是说我们需要设定的频率的目标值他是从哪里来的？ 他在这个变频当中他的功能码是 f 零点零七，不同的变频器可能对应的功能码的数字是不一样的， 我们来看一下他一共有十一种，十一种方式，我们先来看一下第一种，第一种是数字给定，面板的递增键和递减键通过它来设置的， 这个非常好理解，还有数字给定，还有模拟给定，还有脉冲给定，简易 psc 设定，多段数运行设定， pid 控制设定，这个我们在恒压供水上面用的比较多，还有面板电位器， 还有 mppt 开启这十一种方式，我们最常用的有面板上面的递增和递减键来设置他的频率， 还有 pid 设定，还有面板的电位器来进行设定。我们具体来看一下我这一款变频器，目前因为是用作于恒压供水，所以它的这个参数值是设为八的。如 如果我们需要用数字给定，也就是面板上面的递增递减键来进行设置的话，我们就需要将这个功能码改为零，我们可以来设置一下，我们首先按一下编程键， 然后找到 f 零点零七，按这个地增键找 到 f 零点零七，然后按确认键，这个时候他显示的值是为八，那么这个时候我们需要通过这个递增和递减键来设置他的频率，那么我们首先要将这个数值改为零，然后点击确认 返回，这个时候我们看到上面显示的频率是四十赫兹，如果我们这个时候 只需要二十赫兹的这样一个频率的话，那么我们就按这个递增键或者是递减键，现在就按递减键来让他达到二十这个数值，我们可以连续的按，这样快一些，按着不动。好，现在 我的设置值是为二十赫兹，这个时候我们按一下运行键，这个时候变频器开始运行， 当他达到二十赫兹的时候，他就停止上涨了，这个时候我们所设置的这个频率值就是二十， 那么我们点击他就会始终以二十赫兹的频率进行运转。好了这个视频就讲到这里，我们今天讲了四个最重要的参数，里面的两个参数我们下期再给大家讲另外两个重要的参数，希望大家持续的关注。

我们现在来看这个变频器参数的设置，接通电源以后，变频器显示的是 f 零点零零， f 代表是设置的频率，现在是频率是零，我们去按这个模式键摸等 p 一三五就是参数代号一百五十三号，按上下箭头就可以 调整这个参数， 按住他不放，他就会快速的变动， 比如我们要调到 p 零零，现在是 p 零零，然后按这个确认键 就会进入到参数里面的设置，然后再按这个上下箭头就可以 切换参数，按向上参数会增加，按向下参数会减小。我们看 p 零零参数码主频率输入来源设定， 在我们这个案例里，直接选零零主品输入由数字操作器控制就可以，那我们这里就选择零零，然后再按一下这个确认键 显示 and， 然后再跳回批零零就代表我们设置的参数已经设好，我们可以再按一次圈点进去看一下参数设置是不是对的， 这里显示的是零零，就是我们需要的参数，然后我们再看 p 零一参数码 运转信号来源设定，选择零一项运转指令由外部端子控制，键盘十到最有效， 也就是使用这排端子来控制变频器的运行，要选择第一项由外部端子控制，然后 当运行以后，我们按这个石头键，这个变频器也可以停止，我们可以试一下现在给他输入个频率，他就会转 按这个摩登键，将他的切换回显示屏，这里现在变频器是运行的，我们按一下十多键， 这变频器就会停止， 然后我们再看往下看其他的参数。 p 零二，电机停车方式选择， 我们选择零零，以减速刹车的方式停止，当我们按下停止时候，电动机可以快速停止，然后 p 零三，最高操作频率选择，我们设置成是电动机的额定频率五十赫兹， p 零五最高输出电压选择，我这个变频器是二百三十伏的输出，所以我们这里 p 零五，我就直接选择二百二十这个参数， 然后我们再看 p 十，第一加速时间选择，默认的是十秒。第一加速时间是指频率从零一直增加到最高操作频率的时间， 默认的是十秒。第一减速时间选择，是指从最高操作频率降到零所需要的时间。第一加速时间的设置，如果负债比较大， 加速的时间就不能设置的过短，然后 p 幺七第一段频率设置，我们设置的是三十五赫兹，然后第二段频率 设置也是设置成三十五号之第三段频率设置，我们就设置成五十号之 p 三八。四，设置多功能输入端子 m 零和 m 一的功能选择， 我们要的是 m 零，那就选择零零这项，选择零零这项以后， m 零是正转启动，包括停止 m 一反转和停止 这个。 p 三八是同时设置 m 零和 m 一两个段子的功能，我们再设置 p 四零， p 四零选择是多段数指令一，然后 p 四二选择多段数指令二， 当多段数指令一和多段数指令二同时接通的时候，他就会自动运行到第三段频率， 不需要设置多段数指令三，我们再看 p 四五多功能输出段子 mo 一运行中只是 就是变频器上面的 m o， e 和 mcm 这两个端子组成的一对常开触点，变频器运行的时候他们会接通， 然后 p 四六多功能输出继电器接点，也就是这三个继电器输出接点 选择的是故障指示，也就是变频器检测到有故障的时候， 阿西和阿 a 常开触点接通，阿西和阿 b 常 b 触点会断开， 后面还有一个 p 幺幺四这个参数。冷却风扇启动方式选择 变频器的这下面他有一个冷却风扇，我们看他的选项。零零四，变频器运行，风扇运转， 风扇已停机一分钟以后才关闭，也就是变频器停止以后，风扇等一分钟再关闭。零一，像是变频器运行，风扇 运转，变频器停止，风扇马上停止。零二项是此中运行，也就是变频器接通电源以后，这个风扇就会运转。 我们这个案例的变频器基本上设置这些参数就可以正常运转。在这里先感谢你的收看。

大家好，很多朋友对变频器不是太熟悉，那下面给大家介绍一下变频器，我手上这一台的话是一台小功率变频器，二点二千瓦，三百八十伏。三厢的， 我们可以从便民器的侧面闽排看出机器的呃一些信息。首先第一行是机器的型号，第二行是功率二点二千瓦， 第三行是输入三项三百八十伏，交流五十赫兹。第四行是变频器的额定输出电流五点六安。 在我们了解变频器的一些基本信息之后，下面就是我们要了解他的 接线方式。这台变频器的输入是 rst 三个端子， 呃输出就是 uvw。 有些变频器的输入是标识是 l 一、 l 二、 l 三，输出就是 t 一、 t 二、 t 三。

我们今天以加减速时间为例来跟大家分享一下呃，就是变频器的一个参数的设置方法。呃，我们现在，嗯已经接好电机和电了，我们来试一下现在一个加减速的情况，我们先按运行键来看一下啊。 嗯，我们按了运行键之后，大家有没有发现他，是啊，慢慢的就是达到我们设定的五十赫兹的最高频率啊，然后 那我们现在按停止，看一下他是不是缓慢的停下来的。对，他也有个时间停下来了啊。那现在我们来设置一下加减速时键，把它让他瞬间能够呃速度提升，然后也是瞬间能够停下来， 然后我们现在来拿出说明书来看一下我们加结束时间的设定是哪一个参数。我们看到了啊，这个 加速时间是呃十四号参数，然后结束时间是十五号参数，那我们首先来呃设置一个加速时间吧，我们首先按编程键进入十四号参数， 然后我们读取他，我们看到他之前的加加速时间是二点五秒，然后我们现在可以把它设置成零点一秒，看一下 好，设置好了啊，零点一秒，然后我们现在按保存键保存，然后再按编程键退出。 好，现在我们再来设置一下结束时间。同样的方法，我们先按编程键进入参数，二十五号参数，十五号参数啊，然后 我们读取它也是二点五啊，我们现在也把它设成呃五点一秒，让他在嗯，我们让他停止的时候能够瞬间停下来，然后我们按 set 保存，然后再按这个编程键退出。好，我们现在参数已经设置好了，我们来试一下电机的运行，然后我们你看现在是不是不一样了，跟刚才不一样了啊，他马上就能达到五十赫兹，这过程就是瞬间的，大概一秒钟啊， 然后我们再停下来看一下他是不是也是瞬间的，呃，就是减速减下来的，基本上也是一秒钟的时间啊。嗯，其他的参数呢，方法也是差不多就是这样去设置的，我们在设置的时候呢，一定要仔细的阅读说明书啊，我们今天参数的分享就到这里了，谢谢大家。

快速交给你变频器的外部调速，外部起灵啊，我们现在接定位器十伏电压，然后接 and 端口黑色的，接自 nd 啊，这个三个是我们定位器调出的信号，现在接外部启停的开端一，一端接公共端，一端接 x 一，目前国产变频器 x 一都是现状。端子 好，好，现在我们给变频器通上三百八十五的电。好，我现在以抖音是变频器为例，给大家调一下段子启连关部调度的参数功能组。 好，现在调好了。好，现在这个是开关系统和启动电费器，这个是我外部调速电费器 啊，越调越快。顺时针或者是逆时针 要停机的时候，我直接打这个开关就好了，我真的就可以停下来了。对应的参数组我已经放在下面，关于变美界的外部控制技术有疑问的请在评论区给我留言。

变频器一定要和电机参数相匹配，大家好，我是从业三十年的七零后电工，我打算用一个月时间帮助一百名电工成员人员学会调试变频器。我在古都洛阳， 今天我们就来了解一下变频器电机仓鼠如何设置，看到身后的彩虹了没有？ 电机的参数设置必须按照电机名牌上进行设置。电机类型我们现在用的是交流，一部电动机就选择零就可以。 电动机功率还有额定电流，额定转速，额定电压，额定电流，这个完全按照电机名牌上面去设置，需要注意的就是额定电流，额定功率如果设置不当，过大的话可能起不到保护电机的作用，过小的 会频繁爆故障，引起停机。 f 零二点零六一部电动机定制电阻，还有转至电阻，一部电动机定制电杆， 一部电动机电机空载电流，这个需要做电机调节，也有说明书是电机变时。 f 零二点幺六电机调节默认的是不动作， 一是静态调节，就是电机在不运转的时候进行调节，二是电机先静态调节， 过一会以后再运行到额定频率百分之八十进行调节。通常情况下，在用适量控制模式的时候进行电机调节。 f 零二点幺七十一部电机 与立此保持时间这个特点，它是在电机启动之前施加较低的 v 杠， f 的交流电压，确保不会出现大电流着不提高 vf 质疑，平滑的建立起电机磁场，并保证电流在允许范围内， 确保提高输出的电磁转距。他只能用于食量控制模式。 谢谢收看，欢迎点赞收藏，我在古都洛阳，欢迎洛阳的朋友免费到店里学习变频器的调试，需要电子版设计师的老铁可以私信我。

接下来介绍一个恒压供水的 pid 应用实力，恒压供水 pid 控制。举例，某恒压供水系统要求正常供水压力三兆帕，供水压力上限为四兆帕，下限为二点五兆帕，压力传感器的范围是零到五兆帕，反馈电流是四到二十毫安， 求变频器的参数设置。这是一个恒压供水接线图，它的设定值就是希望达到的目标值 是使用外部电位器来设定的，设定值的要求是希望横压在三兆帕。反馈值是通过供水压力传感器送到四角、五角，这里反馈电流要求范围是四到二十毫安， 启动停止使用的是外部端子，功能按平常要求就行。接线图表达了电机带动水泵运转，压力传感器检测水泵压力并转换 为四到二十毫安电流反馈到变频器。接线图有了，接下来就设定参数，这是三菱变频器对输入信号的接法，明确要求设定值使用二号端子，反馈值使用四号端子。 具体参数设置，找到他的这张参数表。首先看参数一百二十八，因为恒压供水属于压力控制，反馈逻辑是负反馈，所以选二十。参数一百二十九就是比例批，参数一百三十就是积分，爱， 参数一百三十四就是微分地。这三个参数是在运行调试确定。参数一百三十一，一百三十二是设定上限与下限，参数一百三十三，设定目标值。这三个参数怎样确定是我们主要讨论的内容。 先来看上下线的确定，用直角坐标系来表示压力表与反馈电流之间的关系，横坐标表示压力值，纵坐标表示反馈的电流值。当压力等于零时，电流等于四毫安。当压力等于五兆帕，电流等于二十毫安。 得到他们之间的关系是这条直线关系。方程式是， y 等于三点二， x 加四。根据这个关系是可得到压力。上线四兆帕对应的电流是十六点八毫安，压力下线二点五兆帕 对应的电流是十二毫安。计算出上下线电流还不够，因为上下线参数值是用百分比表示的，所以还得把得到的电流值转化为百分比。这次将电流值作为横坐标，将百分比作为纵坐标，当电流是二十毫安时，对应的 比例是百分之百。电流等于四毫安时，对应的比例是零，这样得到他们的一条直线关系。关系方程是， y 等于六点二五， x 减二十五。 通过公式可以得到，十六点八毫安对应的是百分之八十，十二毫安对应的是百分之五十。结合两个图，上线四兆帕对应十六点八毫安，十六点八毫安对应的是百分之八十，因此上限参数号一百三十一等于八十。下限二点五兆帕对应十二毫安， 十二毫安对应的是百分之五十，因此下限参数号一百三十二等于五十。变频记中很多参数是以百分比来表示的，一般就是他最大值的百分比，这样上下限参数就设定完了。接着看一下参数一百三十三目标值的设定。这个例子要求是用 电位器输入目标值。应该怎么确定电位器位置呢？看这个图，横坐标是压力表的量乘，纵坐标是电位器的量乘，如果电位器是十伏的，对应压力表最大量乘五兆帕，我们要求标准供水压力是三兆帕，那么对应电位器电压就是六伏。 用万用表将电位器电压调整到六伏，并将电位器固定不动，这样就设定好了目标压力三兆帕。如果电位器量成是五伏的，同样的道理，标准压力三兆帕 对应的电位器的电压就是三伏，这就是用电位器输入目标值的方法。但如果用面板或指定参数号设定目标值，该怎么搞呢？我们来看这个图，压力表最大两长五兆帕，对应最大输出频率五十赫兹，因为我们的电机额定频率 就是五十赫兹，当然超过一点也没事，但不能超太多。那么要求标准压力三兆帕对应的频率就是三十赫兹，这个三十就是要填写的目标参数值。 到这里，我们主要讨论的三个参数设定就设完了，至于 pid， 三个参数按之前视频所讲的作用，在现场调试时确定。 当然还有些相关参数也需设定，一般按手册说明多数好理解，这里就不多说了，欢迎各位同行来评论区讨论关于 pid 的参数设定，互相交流。
