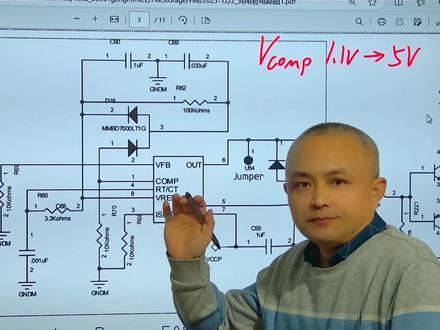

大家好，本节视频呢，我们讲解一个 uc 二八四五作为方波发声器的一个应用电路，这个电路呢，它是应用在我们充电桩充电模块的辅助电源里边， 逆变隔离电源的一部分，主震荡器也是一个百分之五十占空比的方波发声器。下面我们看一下具体电路， 这个电路的供电电压， vccp， 这是正正十二伏的电压， 这个正十二伏电压共到 u c 二八四五的第七角，那么这个时候呢， 咱们这个电源芯片开始启动，启动以后在他的第八角产生 vrdf 啊，这个电压呢是五伏，这个电压是五伏， 五伏电压产生以后，那么他通过电阻啊，三点三 k， 这个电阻给电容 冲泡面，那么这时候啊，在第四角就产生了一个 锯齿拨，视角产生锯齿拨以后，那么在一二三 这三个角 都允许通过的情况下，注意是都允许通过的情况下，那么第六角呢，就输出方波， 其中这个方波他的占空比，他是由第一角的电压，注意第一角的电压来决定的， 那么我们看一下第一二三角他处于什么状态。我们首先看第一角， 这个第一角它通过一个十 k， 也就是十千欧的一个电阻 接到地，这个时候啊，第一角的电压是最高电压五伏， 占控比也是最大百分之五十，输出方波的占控比最大百分之五十， 这个阴角呢，他是决定咱们这个输出方波的占空比的，一个阴角 一角的电压越高，那么输出的占空比呢就越高，反之啊，一角的电压越低，输出的占空比就越低 啊，如果直接把一角的电压直直接接地，也就是让一角电压为零伏，那么输出的战控比呢？就为零，实际上呢，也就是 关闭输出一角的电压，他最低电压到最高电压是从一点一伏，这个是最低电压， 五伏，这个是最高电压，他对应的战控比是百分之零，也就是没有输出到百分之五十 啊，因为咱们这个 uc 二八四五，它的最高占控比是百分之五十 啊，注意他的最高占控比是百分之五十，所以说啊，当我们一脚电压为五伏的时候，他的最大占控比是百分之五十，这个是第一脚啊，我们 只需要外接一个十千欧的电阻啊，那么一脚电压呢，他就是一个高电压，为什么呢？因为一脚内部啊，他有一个电流源对外供电， 这个电流源呢，是一个零点五毫安到一毫安左右的一个电流源， 他通过十千欧的电阻，他能产生五伏左右的压价。我们再看第二角，这个第二角呢是反馈电压的十五角， 二角通过，同样是通过一个十千欧的电阻到地，这时候啊，二角电压为零伏，为什么为零伏呢？因为二 角呢，他内部没有电流源对外供电，所以说他一接地以后，这个电阻上不会产生压架。 二角和内部的二点五伏啊，他是输入到误差放大器的输入端的两个阴角，二角电压为零伏的时候，那么输出的电压呢，在一角的输出就是一个高电压 啊，这是二角。我们再看第三角，第三角呢，他是本来啊，芯片设计的时候是一个电流传感器的输入，在这里呢，也是通过一个十千欧的电阻接地，实际上三角的电压也为零， 这时候呢，这个他对输出没有影响啊，这是一二三角 啊，我们看到上面呢还有一部分电路，这部分电路呢，他主要是给这个八角的基准电压 进行啊，外接了一个，这是小电容，还有一个主容器件啊，这是给第八角的这个输出电压 啊，外接的一个滤波电路，或者说啊，这个对高频干扰信号，高频干扰信号进行滤除的一个电路，我们可以认为是基准电压，他的一个外接滤波网络， 这两个二极管是前卫二极管，他是把一角的这个电压通过 二极管进行前卫啊，三角呢，平时他的电压是五伏啊，也就是让这个一角电压不能超过 五点七伏，因为一个二极管呢，它的压降大约是零点七伏啊，这样呢，就让一脚电压不能过高啊，它起的是这么一个作用，输出呢是一个占空比为百分之五十， 这个分子电压在十二伏左右，这么一个方波来驱动后极的 图腾度啊，来进行放大输出，这个图腾度呢，他只起电流放大啊，没有电压放大的功能啊，他的这个供电电压也是正十二伏啊，这是驱动电阻二十七 公母啊，下面还有一个十千欧的一个对比下拉电阻啊，这整个电路啊，他是二八四五作为方波，百分之五是占空比输出的一个电路，这个电路呢， 这个可以适用于我们做逆变器啊，这么一个电路。 嗯，今天的视频呢，就录到这里啊，希望朋友们能有所收获，感谢朋友们的观看，我们下期视频再见！

u c。 二八四四 b d 一 二二 g 安森美 on semiconductor 芯片的核心参数与应用场景，工作电压十 v 三六 v 宽输入范围，兼容工业电源， 开关频率最高五百千赫兹，支持高频开关设计。电气性能，输出驱动能力，正负 e a。 峰值电流可直接驱动功率 mosfet 静态工号小于等于十微安，低待级工号精准电压五 v 正负一百分号。温度补偿，高精度参考 占空比范围百分之零至四十八，可编程死区时间智回电压二 v 有 效抑制输入声保护与可能性。欠压锁定 u v l o 开启预值十六 v 关断预值十 v， 防电压波动，逐周期电流限制，实时保护功率器件 esd 防护两千 vabm 人体放电模型，工作温度零下二十五摄氏度至零上八十五摄氏度。工业级 应用场景，工业电源系统 acdc 适配器、 plc 控制模块的 pwm 核心。 便携设备供电电池、充电器、 led 驱动电源，如五 v 十二 v 输出转换隔离式开关电源 反击声压拓扑，适用于医疗设备隔离供电。电机控制接口驱动电机驱动器中的 mosfet。 二 a b t 简化驱动电路。

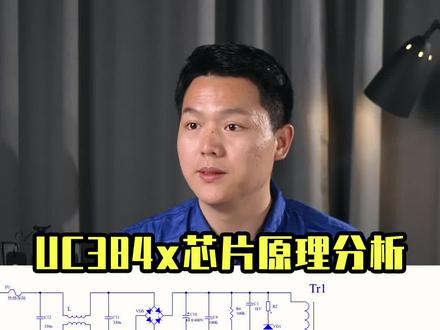

班长 uc 三八四二系列芯片具体的开关电源原理图能分析一下吗？嗯， 前面连续三条视频讲解了 u c 三八四二这款芯片是在呢，上个世纪七十年代生产出来的麦宽调制芯片， 那么距今已经过去了四十多年，因其价格低廉，性能稳定，至今仍在工业级设备上的大量的使用。 其结构原理图呢，是这样子的，交流电源呢，至 l n 输入进去，分别给到 f、 u 保险 n、 t、 c 热门电阻，这两个呢，一个起到短路保护，一个起到限流保护， 再给到呢，由电杆与电容构成的抑制共摩擦摩干扰的电路，那么经整流桥出来，途经大电容滤波变为三百一十伏直流，这个时候呢，三百一十伏直流 呢，兵分两路，一路呢给到三八四二的七角进行供电，另外一路呢，途经开关变压器初级绕组呢，抵达开关管的地级，也就是漏级，那么此时等待的芯片六角吹风吹响冲锋的号角， 当第一路三百一经过二六一百 k 的电阻限流分压过后呢，给到 c 四电容充电，待达到额定电压后呢，芯片的七角有启动电压，那么八角将会同步输出五伏的电压，这里为什么是五伏，我们上一条视频有详细的讲解， 那么八角输出五伏后呢，经 r 七给电容 c 六充电，并在此呢形成震荡，那四角有震荡过后呢，芯片的六角将会有输出 pwm 迈宽输出，那么经 r 四限流给到开关 控制级，积极打响了第一枪，注意哈，当开关管导通的那一瞬间， tr 一开关变压器呢，构成回路，根据同名端的分布情况可知，那么当 开关管导通时，开关变压器呢开始充值，那么初级绕阻呢，将会产生上震下负的感应电啊，刺激绕阻呢，将会产生下震上负的感应电啊，那么此时刺激并没有输出， 当开关管关断的那一瞬间，开关变压器的四级这边呢，将会产生下震上负的感应电压，那么四级这边呢， 将会产生上正下负的电压，经过 vd 式整流 led 电杆滤波后给到我们的负载。那么同时呢，副绕组呢，将会 产生我们的上震下伏的感应电压，经过 vdr 整流二幺六限流 c 三 c 四绿波给到我们的七角持续供电。当然为什么还需要持续供电呢？可以参考我们前面的这条视频， 这就能完成了我们整个启动的过程。那么如何反馈呢？输出电压是高了还是低了？是稳定还是不稳定？那么三八四二芯片电流产量呢，主要是从开关管原籍下面串接了这一颗零点二二欧姆的电阻来取二一，这一点电压 我们知道 u 等于 i 乘以二流过开关管的电流越大， r 一两端的电压呢将会越高，经过 r 五线流 c 二滤波过后呢，送到三角与内部比较器进行比较，当反馈三角处的电压超过一伏，则内部呢 将会停止输出。电压反馈的主要是通过二角从 vd 四取样电压经过电阻分压过后呢，给到我们的 t 幺四三幺与光偶构成的彩阳电路， 输出电压越高，则 t 幺四三幺将调整光偶发光二极管的亮度，从而抬高二角的怎么样反馈电压？当超过二点五伏或更多时呢？开关管将会调整其输出的 pwm 迈宽， 以此达到调整我们输出电压的目的。当然，如果有需要完整的图纸的话呢，也欢迎大家通过后台私信我们。

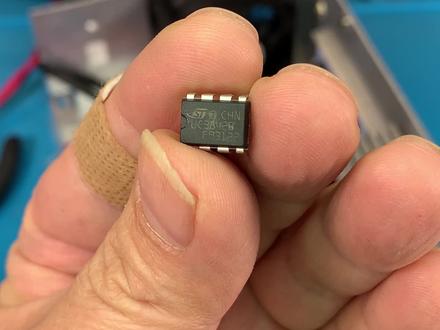

今天讲一下开关电源管理芯片由 c 三八四二的内部框架结构，了解内部框架更容易理解芯片的原理和应用，由 c 三八四二应用在单管推动，也就是一个开关管的场景， 这就是 uc 三八四啊。 uc 三八四三的内部框图，各个生产厂家给出的框图会有些差异，但大体结构和原理都是差不多的。 大多数芯片都会有电源供电菱角 vcc 和 gnd 电流流入 vcc 之后，会经过一个稳压奥机管， 当 vcc 低于这个稳压二极管的稳压值时，稳压管处于截止状态，电流直接流向天涯，锁定 uvl。 当维 cc 高于这个稳压管的稳压值时，稳压管就会对地导通，将维 cc 最大电压前卫在三十四伏 看，这个网压管承受电流的能力很有限，所以 vcc 不要高于网压二极管的最大网压值。厂家给出的 vcc 最高电压值不高于二十八伏。 当电流到达 uvl 端口时， uvl 会进行电压比较。 可以看到 uvl 这端有两节电池的符号，这两节电池符号并不是代表三伏电压， 而是指芯片内部设定电压。比如三八四二的启动电压是十六伏， 关乱电压是十伏。当芯片还未启动时，由为 l 这端的设定电压就是十六伏。当维 cc 电压大于十六伏时，由为 lo 才导通芯片内部电路和部分外部电路，才能得到供电。 芯片未启动前，如果 vcc 电压小于十六伏， uvlo 会一直保持截止状态，芯片无法启动。 当三八四号启动完成后，由 vlo 这端的设定电压会切换到十伏。 当 vcc 电压大于是否时，由 vlo 均能保持导通状态，为芯片提供电流电压。当 vcc 电压小 鱼食副食，由 vl 会截止停止向后脊输出电压电流，芯片断电停止工作， 电流顺利通过清压锁定 uvio 之后，会进行一个五伏的稳压，以五伏电压为基准，供给内部电路和八角为 r、 e、 f 使用。下面我们实验验证一下。 实验电路非常简单，这是由 c 三八四二、三八四二的五角及音 d 接可调电源的负极， 三八四二的七角。 vcc 接电源的正极三八四二的八角为 ref 接 思波器探针，通过思波器来观察三八四是启动还是未启动。 如果八角输出五伏电压，说明三八四二已经启动。如果无电压输出，说明三八四二未启动。好，下面我们开始调节电压，从五伏开始， 目前无电压输出， 当维 cc 到达十伏时，仍然无电压输出， 继续调节 到十五伏时，也是没有电压输出。 当 vcc 电压调到十五点九伏时， 八角输出了一个大约五伏的直流电压，这时候我们可以判断三八四号芯片已经成功启动， 这就说明在三八四二未启动前，由 vl 天涯锁定的设定电压是在十六伏 左右，也就是说三八四二的启动电压大约是十六伏。 我们继续调高电压， 调到十八伏， 三八四二芯片仍然正常工作。当然 vcc 电压不要超过芯片厂家规定的最高设定电压，这样太高了，很可能会烧毁三八四二芯片。 当三八四二芯片成功启动之后，芯片内部的切压锁定 uvl 的设定电压会切换到十伏， 我们来验证一下是不是这样，现在开始调地垫呀。 当电压到十六伏时，三八四二仍然正常工作，由五伏电压输出 低于十六伏时，三八四二芯片仍然正常工作，这说明天涯锁定由 vlo 的设定电压已经不是十六伏了，否则的话，这时候应该五五伏电压输出。 好，我们继续调低电压， 十点几伏仍然正常工作， 当调到九点九伏时，三八四二停止工作，五伏电压已经没有五伏电压输出，这就说明 三八四号启动之后，由 vlo 车压锁定的设定电压被切换到了十伏附近，这里是九点九伏，也就是说三八四二的关断电压在十伏附近。 好，这就验证了我们之前讲的内容。下面我们把三八四二芯片换成三八四三，来测试一下，看看是什么样的结果。我们先调地垫呀， 也是调到五伏。 好，我们把芯片更换一下， 更换芯片的时候要注意，就是脚不要插错了，有缺口的向上。好，芯片已经更换好了。 好，我们现在用相同的方法来实验调高电压， 目前还没有电压输出 好，当到九伏的时候，八角输出了五伏电瓶电压， 这时说明三八四三的芯片已经成功启动，也就是说由 vio 在启动前的设定电压是九伏附近，也就是三八四三的启动电压是九伏。 好，再调高点到十伏，三八四三也是正常工作的， 打十二伏也是一样。好，下面我们再看看三八四三在启动后，由 vlo 的设定电压会切换到多少伏， 也就是三八四三的关断电压是多少幅，我们降低电压来测一下， 到十伏还是正常工作，低于十伏还是正常工作， 我们看看他什么时候停止工作好。到八点衣服的时候， 三八四三芯片就停止了工作，这说明三八四三在启动后有 vlo 的设定，电压大约在八点一伏附近， 即使相同型号的芯片，个体参数也会有一定的差异。当前这个三八四三的光断电压大约是八点一伏，这是厂家给出的 典型启动电压和光断电压三八四二，三八四四，典型启动电压十六伏，光断电压十伏。三八四三，三八四五，典型启动电压八点四伏，光断电压七点六伏。与我们的实验数值还是比较接近的。 视频时间又有点长了，下期视频继续讲三八四二的内部框架结构， 今天的视频就到这里，谢谢大家观看，喜欢点赞加关注！

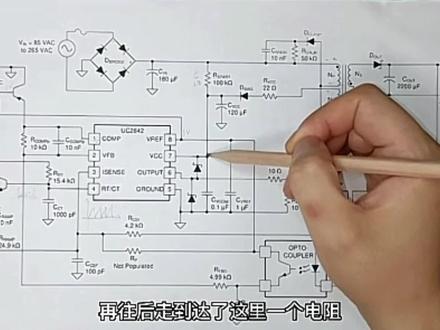

加的了芯片的七角，芯片的七角的话是他的供电引角，这里这个电阻是启动电阻，给这个七角一个合适的电流，这个电阻一般都比较大，那么他这里采用的是一百千欧的组织， 这个七角获得这个电流以后呢，那么八角会输出一个五伏的参考电压，这个基准电压过了以后到达这个位置， 经过这个电阻给这个电容进行充电，电阻和电容之间呢是连接在芯片的四角，芯片的四角是这个啊， 是这个芯片的一个震荡音角，他输出的是锯齿波的波星，这个芯片四角有了这个锯齿波波星起震了以后呢， 那么这个六角呢就会输出高低电瓶信号来开启还是断开这个长效应管。 那我们看这里还有一部分电路，这一部分电路是干什么作用的呢？那么这个五伏电压过来以后呢，经过这个电阻给这个电容进行充电，那么刚开始这个电容里面没有电，那么进行充电的时候呢，它相当于是一条导线， 那么这个电流过来经过这个电容接地，那么这一个位置呢，它是一个 npn 形式的三极管，当它的积极是零电位的时候呢，也就是零伏的时候呢， 那么这里这个一角过来的这个电呢啊，才能从这个发射机到达他的集电机， 那么这个一角是这个芯片的电压反馈，而且是正反馈，也就是说这个电压一角的电压他越高，那么六角输出的高电瓶的时间呢 啊就越长，一角电压越低，那么六角输出的高电瓶的时间呢就越短， 六角输出的高电时，高电瓶时间越长呢，那么给这个线圈充磁的时间就越长，那么后极输出的电压就越高，相反呢他的电压就越低， 那我们看这个一角输出这个电压，刚开始的时候呢，这里相当于是这个电容哎，往上经过这个电容入地，那么这一点电压呢，接近零伏，接近零伏以后呢，那么这个一角过来的这个电呢，他就直 接啊近似接地，接地以后，那么一角电压是非常的低的，非常的低，那么六角呢，输出的这个高电瓶的时间呢就比较短啊，那么后极输出的电压呢啊就比较低， 那么随着这个电容这里慢慢的啊给他充气， 这个电压升高，电压升高以后呢，这一点的电位呢就慢慢的升高，那么这一点升高了以后呢，这个三极管呢，他就不导通了，不导通以后呢，那么这个衣角啊，他就啊不再受这里的电路影响啊， 那么这里的话就起到了一个卵启动的作用，也就是刚开始的时候呢，那么他让这个后极电压呢，是逐渐爬升起来的啊，起到一个缓冲作用，那么 再看下面这一个地方啊，他是起到什么作用？这一部分，那么我们还是从八角这里过来，八角这个五伏电压过来以后呢，他往下走，那么经过这个三极管他是不通，那么走到这里， 经过这个电阻给这个电容充电，这个电容刚开始他的电压呢啊是零伏，那么近四相当于是一条导线，那么这是一个 npn 形式的三极管，他如果想要导通的话，那么这里 这一角啊，也就是他的积极，我们要给他高电瓶，要给他高电瓶，那么刚开始的时候呢啊，那么这里往下走啊，他是零伏，那么他是不通的，那么当这里 他这个电压上升到零点七伏以后，那么这里这个电压呢，就可以推动啊，这一部分倒通啊，这个积极到这个发射机这里就可以倒通，倒通了以后呢，那么这个上方这个五伏的这个电呢，就可以经过这一条路，从他的集电机到他的发射机过来 啊，那么给这个电容进行充电，这个电容刚开始的时候呢，也是没有电，那么它相当于是一条导线，一条导线过来，五伏的电啊过来经过这个导线 过来，加到了这个芯片的三角，这个芯片的三角呢是他的电流反馈引角，他这个电流反馈引角呢，电压超过一伏以后，那么六角他是停止输出的，那么刚开始给这 电容进行充电，最初的时候，那么他是接近五伏啊，电压非常的高，那么后面他肯定是没有输出，那么随着给这个电容进行充电，电容两端电压呢逐渐爬升，逐渐爬升以后呢，那么下方这里 哎他的电压呢啊，逐渐是啊下降的逐渐下降，那么我们取一个极端的例子，那么当他充满了以后，那么相当于是上方和下方已经断开了， 断开了以后呢，那么这一路呢啊，他上方这一部分电路呢，就和这个三角啊，就不会影响这个三角， 所以说也是刚开始的时候呢，也是起到了一个暖启动的一个作用啊，那么这里是通过这个电压引脚啊进行暖启动， 那么这里呢是通过这个电流反馈眼角进行乱启动，那么这是上方和下方这两个电路，那我们再往后看， 从这里过来以后呢啊，那么到达这个地方，我们刚才说了，这个六角当他输出高电瓶的时候，经过这个线流电阻到达了厂效应管的山脊， 这里高电瓶，那么这个厂销源管的漏集和原集就导通，漏集原集一导通，那么上方这个正电到达这个线圈， 线圈就会感应到上正下负的电，下方呢这里和这里是同名端，那么他就会感应到一个下正上负的一个电，下正上负电呢，但是他这里是不通的，因为这里有个整流二极管， 那么当这里这个六角输出低电瓶的时候， 输出低电瓶呢，那么这个长线管呢就关闭了，关闭了以后，这里这个线圈呢他会感应到一个反方向的感应电动式，也就是感应到一个下正上负 下正上负，那我们看这里过来是三百来伏的电，经过这里这个啊反向的这个感应电动式进行叠加， 那么这里这个电压呢啊非常的高，可能会达到上千伏的电压，那么如果说他经过这一路往下走，这个长效应管是关闭的，那么他就有可能啊使这个长效应管给击穿损坏， 那么为了避免这种情况呢，那么这里我们加了这一块电路，这一块电路的话是一个尖峰吸收电路，那么这个反向的这个电压呢，经过这里这个二极管 给这个电容进行充电，电容两端的电压呢是逐渐爬升起来啊，来吸收这一部分这个能量啊，当它充满了以后呢，那么这个电阻呢，又会给它把它里面的能量给它释放掉， 那么通过这一部分电路的话，那就很好的保护啊，下方这里这个长线管， 那么再看一下这一路这一路线圈呢，那么当这个上正下负的时候呢，他是通过这里一个线流电组，经过一个 整流二极管，在这里一个滤波电容啊到达了一个芯片的气角，这一路电呢是给这个芯片一个持续供电的啊，一个电路， 那么上方这里是给他个启动信号，那么持续供电的话，是通过这一路过来给他持续供电的， 那么看这里有两个稳压二极管，这两个稳压二极管在这里是起到保护的作用，那么这里当这里这个电压非常高的时候呢，那么超过他的稳压值，那么他就会击穿啊往下走，那么这里这个输出这个电压， 他的电压如果是很高的时候呢，那么就会经过这一个稳压二极管啊，陆地啊起到保护的作用。那么再看一下 下方这一个这一部分这个电路帮这电路呢经过这一个位置， 这一个位置呢是一个非常小的一个电阻，这个电阻呢我们称它为电流检测电阻， 这个电阻一般都是非常的小啊，因为他组织会非常大的话，那么他就会影响整个啊电路，所以说这里我们取的电阻呢组织都非常小， 他是什么原理呢？那么当这个电流啊流过电阻两端，那么这个电阻两端呢会产生电压，电流越大呢他的电压就越大， 那么根据这里这个芯片的一个原理呢，我们这里啊会取一个合适的一个值当，这一点啊，过来的一个 电压啊，这一点过来的这个电压呢啊超过一伏的时候，也就是到达三角产生一个一伏以上的一个电压的时候呢，那么这个芯片呢啊就会停止输出， 低于一伏的时候呢，那么他会正常输出啊，起到一个电流保护的一个作用，那么这里是这个呃这个电阻的一个作用，再往后走，我们看这一部分就是他的输出了， 那么这里根据同名端的话，那么刚开始是初级线圈是上正下负，那么这里是上正下负，由于这里是一个 呃二极管，那么他是不通，那么当时反压的时候呢，那么这里是上正下负，这个正电呢，经过这个整流二极管到达这个电 电容进行滤波，然后再往后输出，那么这一路我们看他是干什么的呢？这一路往下走啊，那么他这里是经过了两个电阻进行分压， 上面这个电阻和下面这个电阻啊进行翻压，那么经过计算，那么这里是十二伏 啊，经过分压以后呢，这一点啊，这一点的电压呢，如果说我们是按十二伏算的话，这一点电压大约是二点四八六伏， 那么这个四三幺他的参考级，当超过二点五伏啊，也就是二点四九五伏的时候呢，那么他就会阴极和阳极进行导通， 那么这里这个电压呢，刚好是在他的一个接近临界值，我们设定他，也就是说当这里电压在升高的时候，那么这个 tl 四三幺的参考级呢，这个电压就反馈的这个位置，那么这里啊，他就会啊，上方阴极和阳极就会导通， 他倒通了以后呢啊，那么这里这一路这个电压过来，经过这一路到达这个光偶的一角， 经过这里二角，那么这个发光二极管呢，就会发光啊，光偶里面的这个发光二极管呢就会发光，他发光呢就会使这里这个光敏三极管导通， 这个光敏三极管呢，那么它抖通啊，就会影响就会使这一点电压， 我们看 它这里啊是直接反馈到芯片的二角，这个二角呢是电压的负反馈引角 电压的负反馈眼角，那么这一路电呢，也是经过这个五伏啊，过来给他一个供电，那么这里二号这个眼角呢，他是负反馈，也就是说他的电压越低，那么他会调节六角输出的高电饼的时间越长， 如果是他的电压越高呢，那么他就会使六角输出低电瓶的时间越长啊，来调节后极这个输出电压。 那么这里啊， 还有这里一路这一路电是干什么作用的呢？那么这里过来以后呢，经过这里这个电阻啊，他是给这个四三幺提供一个越过死区电流的一个作用啊，因为这个 四三幺工作的话，他本身会消耗一定的一个电流啊，给他越过这部分电流，让他处一个临界点的一个工作， 那么这里这个电阻和这里的一个电容啊，他是起到一个啊，使这个动态响应速度提高的一个作用，那么这里有这个电压过动的时候啊，那直接就通过这里对他进行影响，起到这样一个作用 啊，那么这里啊，啊这里还有一个电阻，那么这个电阻呢？它这里写的是啊未填充，那么这 电阻可能是啊在实际电路的时候啊起的一个呃，电路调试的一个作用啊，他并不是一个真正的一个啊填充的一个电阻， 那么以上呢，就是呃， u c 二八四二这个电源管理芯片啊，整个它的一个电路工作原理。

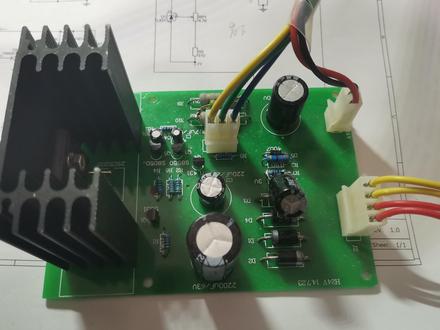

大家好啊，一起学电动电子啊，好久没有拍视频了啊，最近因为二阳了啊，所以耽搁了一段时间，那么今天呢，我来给大家讲一讲，就是说我们在看电子电路的时候呢啊，一定要了解一些自动控制原理的知识 啊，像我这边这个反击电源，这个都是很成熟的了，那么它的基本思路呢，就是通过这个 u c 三八四三， 然后啊调整这个 pwm 的这个占控比，那么他是如何来调整的呢啊，这里就涉及到这个 uc 三八四三呢，他是一个电流型的 pwm 控制芯片， 那么什么是电流型的 pw 控制芯片呢？那么我们画了一个草图来给大家看一下啊，那么这里 就是呃，我们要了解两个环，一个是叫电压环，一个是电流环，电压环呢就是我输出的这个这个电压呢啊，与这个 电压环的这个这个运放的这个运放的这个基准端来比较，那么输出一个补偿的一个电压，那么这个电压呢，它是作为电流环的给定，那么与什么呢？与这个 开关初级的这个开关管的这个原级的取样的这个电流来比较，那么这个电流呢，他是当我开关开通的时候，他是一个线性上升的啊，那么他与这个补充电压来比较，那么输出一定占空比的这个 pwm 的信号， 那么这个工作过程呢啊，我们可以来比一下哈，假设我输入的电压呢啊，这边输入的电压，整个的输入电压是下降的，那么或者是负载 加重了，那么他的输出电压呢，他就会下降，那么经这个电杆啊延迟后，他的这个输出的电压就下降啊，那么经过误差放大器的延迟， 那么这个时候这个电压环呢？这个输出的值啊，就是这个补偿电压呢，就会上升啊，就会上升，那么就会造成什么呢？ 就会造成输出的这个 pwm 占空比呢？就会增大，当然如果输入电压 电压降低了以后，呃这边的电流峰值电流也会跟着降低的，是吧？降低的，那么呃这个时候也会什么呢？增加这个啊，这个干空啊，好，那 这一个框图，实际上如果我们来啊查找这个 u c 三八四二的这个手册的这个内部框图的话，我们就很明显啊，就是这里头这个是一个 误差放大器，实际上这个就是电压环啊，第二个这个比较器就是一个电流环 啊，这个是个电流啊，那么呃这边的这个是一个啊，有一端是输入 基准电压，然后这边是一个反馈电压，是吧？一个反馈电压，那么他输出一个电压，那么这个电压呢？他是经过啊两个电阻的分压，这样就是三分之一倍的这个补充电压啊，这个我们实际的这个有的时候是将这个 这个反馈端呢是接地，这边呢是接这个光偶啊，接光偶通过光偶的这个改变来调节这个补充电压的， 那么这个补偿的电压他跟什么呢？他跟这个这个取样的电阻上面的这个这个就是电流信号啊，他来进行一个比较啊，比较，那么补偿电压如果越高的话，那么啊啊输出的这个 pwm 信号呢，他的占空比呢？ 应该是越大啊啊，那么从而来调节什么呢？调节我的输出啊，那么他的这个工作过程呢，就是假设我整个的这个输出下降了啊啊，那么这个时候整流以后的这个电压 电压降也下降，经过电感延迟以后输出电压也下降，是吧？经过误差放大器的这个延迟， 那么这个时候这个补充电压啊啊，这边输出，我们讲把它叫 vvi 啊， vi 啊，这个 vi 的直男，他会随着输入电压来减小啊，他会增加啊 啊，斜坡电压呢，就是这个这个这个斜坡电压呢，他就推推迟到达什么呢？到达补充电压， 那么使得 pwm 那个占空比呢啊就会变大啊，好，这个是因为它是有电压环和电流环两个的控制， 所以他的这个啊，这个优点也是比较明确的啊，因为他既来能够控制电压，又能够控制电流啊，主要的优点呢就是什么呢啊？当输入电压变化的时候，他就反应 这边输入电压变化，那么他就会反映这边电流的变化，那他不经过电压环，所以他经过比较器直接改变脉冲的宽度，所以 像这种就是电流型 pwm 的，它的这个电压调整度是非常好的。第二个就是这个 rs 上面的这个取样啊， 需要呢，这个电压就是电杆上的电流啊，他是峰值电流，只要 rs 上面的电压没有达到了。这个衣服，你看我们这里这个内部的框图，这个地方有一个衣服，也就是说补偿电压经过这个分压扭最大就是衣服，也就是他的这个峰值 啊，这个电流的取样呢，最大就是一幅 bwm， 控制器就马上关闭，那么能够形成足够的啊，脉冲限流的电路， 使得任何输入电压或者是顺太电变化的时候，功率开关上风值电流是被控制在一定范围内的 啊，所以他能够在过载或者短路的时候，开关管能够起到保护啊，这个是一个很大的优点啊。第三个呢就是误差控制器，是用于控制 由于负载变化而造成的输出电压的变化，就是说啊，如果负载啊，假设负载变重了，那么他的电压呢，就会掉下来，是吧？那么这个时候他由于有这个电压啊，这个控制器啊，有电压环，那么他能够 啊显著的能够改变什么呢？改变了这个负载调整力啊，所以我们看这个芯片内部看起来啊，似乎是比较简单，那么实际上它是包含了啊，有电压环，有电流环啊，对于我们能理解这个 电子电路啊，是有很大的好处的啊。好，那今天的分享就到这里，谢谢大家。

哈喽大家好，小生哥继续来介绍开关电源控制芯片 uc 三八四二，它属于 pwm 脉冲宽度调制的芯片，这个调制的原理是在脉冲频率固定的情况下来调整脉冲的宽度。这个芯片的工作频率最高达五百 k 赫兹，启动电流小于一安培，正常工作电流为五安培。它共有八个引脚。 一角式误差放大器的输入端外接组容元件，用于改善误差放大器的增益和频率特性。二角式反馈电压，输入端死角电压与误差放大器同向端的二点五伏基准电压进行比较，产生误差电压，从而控制脉冲宽度。三角式电流检测输入端， 当检测电压数超过一伏时，缩小脉冲宽度，使电源处于间歇工作状态。四角是定时端，内部震荡器的工作频率由外界的阻溶时间长速决定。 五角是公共地端，六角是推瓦输出端，它的上升和下降时间仅为五十大秒，驱动能力为一安。七角是电源供电端，具有降压锁层功能。八角是五伏基准电压，输出端，有五十毫安的待载能力。

班长上一条视频讲开关电源为什么输出可以短路而不烧开关电源，能再详细讲讲 uc 三八四叉系列电源管理芯片吗？嗯， 那这就是开关电源的电源管理芯片，麻雀虽小，五脏俱全，在实际板子上呢，是这样子的，一不小心呢，就会让你忽略到它的存在。 芯片正面上呢，有适应号，可见 uc 三八四二即为芯片的型号。当然有的师傅可能还看到的后面有一个 n 表示什么意思呢？这里我们姑且卖个关子， 我们具体来分析一下其原理。在半投机小星 app 上输入 uc 三八四二试音号，直接就能够查询到不同生产厂家关于该型号的规格书，点击任意一个厂家，打开芯片用户规格书。 uc 三八四二麦宽调制器，其服装形式呢，有 dip 直插的与 sop 贴片的。这里呢，我们姑且不论，直接来看一下其内部的结构原理，三八四二电源管理芯片的精华都在这张图上，类似这样的框图怎么看呢？ 首先看芯片的管角，三八四二有八角与十四角封装的，以八角为例可见 七角为 vcc 电源供电，那么六角呢，为 out 输出，五角为金地接地，三角为电流取样，那八角呢，为基准五伏输出，四角为震荡角，那二角呢，为我们的输出电压反馈，一角为输出补偿 v c c。 首先给七角进行供电，三八四二芯片的启动电压为十六伏，关断电压为十伏，也就是说只要在十伏到 十六伏之间都是可以的，但是最高电压呢，不能超过三十六伏，当超过三十六伏，其内部稳压二极管将会直接击穿供电十六伏进来后，给到一个比较器与内部设定的电压仅比较， 输出途经五伏稳压电路过后，一路从八角输出，另一路呢，则去向内部 r、 e、 f 比较器 比较计出来过后呢，给到货门，货门呢，可以理解为有一出，一有零出零，那八角五伏输出后，途径电阻 rt 与电容 ct 给到内部增大，那同时呢，给到 t 触发器与 rs 触发器， 那么这里图纸有误哈， t 触发器呢，应该还要多画一根线，那二角呢，作为电压，反馈角为二点五伏，当外部反馈的二角 电压呢，大于二点五伏后，极推往关闭的就越快。那么当外部反馈给二角电压呢，小于二点五伏，电流将会比较三角反馈的产量电压，那一角为补偿，当外部反馈电压大于二点五，则一角 为零伏。当外部反馈的电压呢，小于二点五伏，则一角呢，输出为二点五伏，那么三角为电流产量。在开关管 qv 下面串接一个电阻，取样该点的电压送到内部比较器比较，当电压超过一伏时，那么 rs 触发器呢？输出复位信号。 那么前面呢，我们分析了各个引角的功能与大致的内部原理，那么究竟如何推动我们开关管 q、 e 工作的呢？当我们 前面的这些条件满足后啊，输出一，推动我们 qe 开关管动作，给到后面的开关变压器充值，那反之呢，则开关管关断，那是能量呢，传递到刺激绕出。

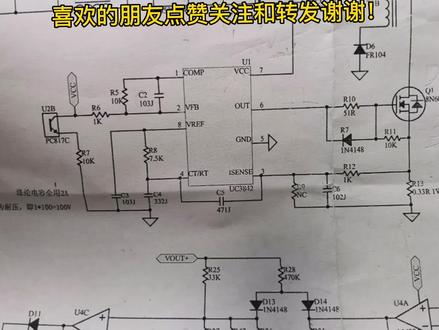

哈喽，大家好，我是小陈，我们今天接着来看这张电路图，我们今天要讲的就是这个电路中的核心元件三八四二芯片， 我们今天来讲一下他的每个引脚的功能，那么第一脚呢是一个内部误差放大器的一个输出端， 第二角呢是一个内部误差器的反向输入端啊，大家看一下这个图纸，这个第一角是这个放大器的输出端，这个第二角是反向输入端， 那么这个第二角和第一角他连接的这个电动呢？是有是对他这个争议啊，大家看啊，这里如果接上这个电阻和电容的话，那么实际上就是一个副反馈啊，运上放大器的副反馈，那么就对他这个输出有一定的呃限制啊，对这个争议有一定的限制啊，限制这个争议范围，那么这个第二角的同时啊，外 外接的这个光笼呢，就是进行一个调压的作用啊，稳压反馈的作用，那么他通过这个第二流的电压来控制内部占空比的输出来，从而调节这个开关管的这个呃导通和截止的这个时间比例来打，来达到这个调节这个电压输出的高低， 那么这一块就很好很好理解啊。那么这个第三角的之前给大家说过啊，就是一个电流反馈，那么这里有一个电阻啊，有一个零点三三欧的电阻串联在整个这个主回路中，那么就说这个开关流过这个开关管的这个电流，就等于流过这个 电阻两端的电流，那么这个电阻两端就会产生一个电压，那么这个电压送到这个第三角啊，通过这个内部设定的一个一伏的这个限制电压，那么当这个电流过大这一点电压就会升高，那么 超过这个衣服的话，那么这个芯片就会锁止输出，使这个开网管啊停止工作，从而保护到这个开网管。那么第四脚呢，就是有内部的震荡器和外面一个电阻，一个电容形成的一个锯齿波产生电动，那么这个电阻和电容 会改变啊，电阻和电容大小会改变这个锯齿波的频率，因为这个电阻的大小可以影响到这个充电容充电的时间的长短，同样这个电容的大小也可以改变这个充电时间的长短，那么再配合内部的震荡器就会形成这个一定频率的 这个锯齿波，那么第五角接地就不用说，第六角呢就是输出，输出这个外宽信号啊，我们说的这个方波信号来控制这个开网管的导通和截止，那么这个第七角呢，就是这个芯片的供电角， 那么这里要说的就是这个供电呢，根据这个芯片不同，我们这个三八系列有很多种芯片啊，三八四二三八四三三八四四，每一种芯片呢，大家可以去查阅一下资料，他的开启电压是不一样的，我们这个三八四二他的开启电压是十六伏，那么这个是什么意思呢？就是说我们在给他单独加电 的时候，一定要加到十六伏以上啊，才会启动这个芯片，如果只加十五伏的话，那么他是不会启动的，当然他也有一个关断电压，好像这个三八四二是十伏了啊，具体这个资料上讲多少伏我也忘记了， 那么大家要了解他的意思就是什么呢？我们只要把通过一个十六伏的电压，把这个芯片启动之后，我们再把电压调到这个呃关断电压以上啊，就是调到一个十二伏吧，那么这个芯片还是可以正常工作的，这一点大家是值得要注意的啊。大家用这个单独 测量这个芯片的方法的话，一定要加一个十六伏的直流电，那么第八点就是这个芯片输出一个五伏的基准电压，那么这个五伏的就供芯片这个正当电路使用，以及内部的这个误差放大器的基准电压啊，这是这个芯片自动产生的，那么我们在检测这个芯片的时候呢，首先给 这一个十伏的电压的话，那么啊十六伏的电压的话，那么这里肯定会第八节肯定会输出一个五伏，如果没有五伏的话，那么这个芯片肯定是坏了啊，然后这个第一节的电压呢，通常的话啊，我们根据这个呃 图来看的话啊，我们知道这个二极管啊，他的这个呃压价，我们以零点七伏算的话，这两个算的话就是一点四伏，那么我们这里电压的话一定要是要大于一点四伏的啊，不然放这两个二极管的这里就没有意义 啊，所以说第一脚的电压一肯定是不管怎么什么个情况，应该是大于一点四伏，那么第二脚呢，因为是一个反馈电压脚，这个电压子就不好说，那么第三脚呢， 这个这个的电路在正常工作的话，大家尽量是不要去测啊，因为这个电压也是测量不到的第四角的，应该是一个二点多伏啊，这个第四角呢，如果正常的话，我们用丝波去测量的话，会是有一个锯齿波形，那么第五角是第第六角呢？ 哎，在这个整个电动在工作的时候，也不要去用万元表去测量啊，我们要去测量的话，应该脱开这个开关管啊，用这个， 那直播系或者外表系车辆的话啊，车辆这个方波有没有正常的一个方波信号输出，那么这个第七要是供电啊，正常工作的话应该是十几伏，那么瞬间启动的话应该是 十六伏，第八角就是五伏啊，这个刚才说过的，那么通过这一些脚位的电压，我们可以判断这个芯片有没有在一个正常的工作状态， 那么我们在通过这个电阻档啊，就是我们断电的情况下，怎么测量这个芯片的好坏呢？当然这种方法呢，只是针对这种明显的损坏哈。首先我们看这个角啊，是一个接地角，那么我们知道这个芯片剩下的角的话，那么他一接地的话，应该是肯定是不不能存在有短度的现象。就是说 比如说我们现在第六角和第五角已经用万元表的电阻挡或者蜂蜜呢去测的话啊，蜂鸣呢已经在响的话，那说明这个第六角和第五角已经击穿了，那么这个肯定是 正常的啊，当然我们要考虑一下外围原件啊，外围电动，那么假如说像我们这个第三角啊，如果测量和第五角的话是导通状态，那我们就考虑是不是这个电容啊 击穿的，那么我们所以说如果这个电容击穿的话，我们测量这个第三角和第五角，实际上测这个第三角和这个角，那么这个电容击穿的话，实际上测的这一根是这个导线啊，并不是这个芯片内部，所以说我们在测量短中的话，我们还要分分辨一下是不是这个芯片的外围电路造成的啊。 然后呢就是这个第七角，同样的方法，剩下的所有的角和这个第七角的话，也是不能成为一个短路状态啊，因为短路的话，那那么这个电压直接过去的话，那么肯定是不可能的啊，因为这是个供电角。好，本期视频就给大家分享到这里，谢谢大家观看。

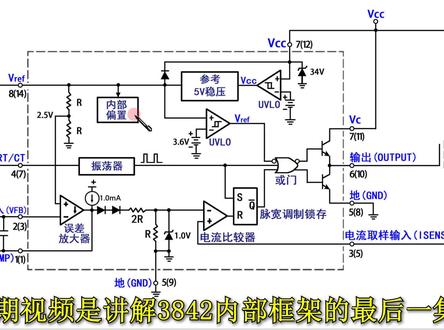

本期视频是讲解三八四二内部框架的最后一集，今天讲解的主要内容是三八四二的误差放大器。在讲解误差放大器之前，先看一个实验， 实验电路已经连接好了，电路怎么连接的先不理会，看实验现象。误差我们就定义为二点五伏与电压采用值的差值，用可调电源的电压来模拟。电压采用值 施波器连接三八四二一角及误差放大器输出，用来观察输出电压的变化， 调节可调电源电压。可以看到，误差每增加零点一伏一脚输出的电压就增加一伏，输出增加的电压正好 是误差增加值的十倍。思波器重坐标一格是一幅可调电源，每调低零点一幅，思波器的电压波形就跳高一格，可调电源每调高零点一幅，思波器电压波形就降低一格， 也就是当前这个电路误差值在误差放大器输出时放大了十倍。误差零点一伏的变化会导致误差放大器输出一伏的变化， 误差放大的倍数跟运放电路中电阻组织有关系。这个知识点接下来就会讲。由于三八四二内部 供电的限制，可以看到本实验一角最高速出六点六伏左右。通过实验我们大概了解什么是误差，什么是误差放大，下面就具体讲解一下。内部框图中误差放大器部分 重画了一个图，跟前三期视频的框图有些差异，但大体的结构和原理都是一样的，这就是误差放大器，实际就是一个运放， 运放的铜箱端连接的是二点五伏电压，这里也是用两个组织相等的电阻对参考电压做了一个分压， 得到的电压正好是参考电压的一半，也就是二点五伏运放的反向端连接的是电压反馈端口。 vfb 前面的视频说过，这个电压反馈端口的电压在开关电源运行过程中，沿二点五伏上下拨动，当反向端也就是电压反馈端口大于二点五伏时，运放速出低电饼， 就会导致电流比较气，反向端电压也变为零，这样电流采样端口电压也就是电流比较气的铜箱端的电压。大雨反向端电流比较气，输出高电饼， 这里输出高电瓶。根据上期视频所讲的内容，我们知道 rs 触发器阿维高电瓶 q 飞就会输出高电瓶。 q 飞高电瓶后门是有一初一后门输出高电， 这里输出取返输出的是低电瓶。积极低电瓶上面三极管极、电极和发射极截止 积极高电品，下面三极管及电机和发射机导通，相当于三八四二的 oppo 端口与节 nd 直接相连，因此 oppo 端口输出低电瓶 与奥特铺相连的开关管关闭，从而减少了变压器储能，降低自己线圈输出电压。 通过刚才的分析，我们知道，只要电压反馈速度超过二点五伏，奥普端口就立即输出低电瓶， 只有这里电压输入低于二点五伏实运放，才可能输 指定放大倍数的高电品。二角做电压反馈用时，通常会在一角和二角并连一个电阻和电容，把这个电路踢出来，分析一下，电路就是这样一个结构， 这就是并联在三八四啊一角和二角之间的电容和电阻。电容的作用主要是平稳电压，防止干扰。电容的大小也决定了对频率的敏感度， 合适的电容大小可以过滤掉较高频率的干扰，又可以对三八四号的工作频率做出及时的响应。为了方便分析，我们暂时把这个电容去掉， 简化为这样，为音，为输入电压，为 out， 为运放输出电压。 i out 是牛津阿一的电流尾音，在介入三八四二反馈端口之前，串了一个店主阿二 运放的输出和反向端连接了一个店主阿一，输出端和输入端有连接， 这就形成了一个带反馈的运放放大电路。下面用运放常用的分析方法虚断和虚短来分析一下这个电路。 运放的铜像端和反向端的输入主抗都很大，都在造恶意上，我们可以假设这个主抗无限大， 铜相端和反相端都无电流通过运放内部，这样就相当于阿奥和阿一是串联的结构。如今阿奥的电流也等于 i out， 这里就相当于续段 继续分析。运放的放大倍数通常都在万倍以上，铜像端和反向端极少的电压差就能导致运放输出高电瓶或者低电瓶。 我们假设运放的放大倍数无限大，这样铜像端和反向端电压近视相等， 也就是这里反向端电压尾减，近视等于二点五伏。从两端电压相等的假设，我们把铜向端和反向 端看做续短了。通过这两个假设，我们来推到为鹰和为 out 的的关系。因为续段牛津阿二的电流等于牛津阿一的电流， 因为虚短尾减的电压等于铜像端电压二点五伏，所以二点五伏减去尾音除以 r 等于 i out 为 out， 减去二点五伏除以 i 一等于 i out。 方程推倒一下就可以得到这个公式。 如果把二点五减去尾音定义为误差，可以看到误差被放大了。 i 一比三 r 呗。假设 i 一等于十 k， r 等于一 k， 如果误差增加零点一，辅运放速出就会增加十倍， 也就是增加一幅，这在一开始的实验中就已经验证过了。这里要注意，由于 r 电阻的存在， r 会封掉一部分电压，尾音的最大值是可以烧大于二点五伏的。 继续分析误差放大器的输出是一个与电流源并联的开路及电机 三八四二的一角补偿端口，不但可以做误差放大器的输出，也可以用作输入端口。 有一种常用的方式是电压反馈端口接地一角补偿端口接光偶的反馈。这种方式在后面讲反馈 电路时会详细讲，今天先略过。可以看到 ox 放大器的输出串联了两个二极管，然后这里有一个风压电路， 这个是二啊，下面这个是一啊，一啊，连接到了 d。 从电阻的比例看，这点的电压大概是这里电压的三分之一。 这两个二极管会造成压降，起到了降压的作用。根据我的测试，这两个二极管大概造成一点五伏的压降，每个二极管的压降大约为零点七五伏。 另外，这两个二极管正向串联也有一定的绿布作用。假设没有这两个二极管，只要误差放大， 气输出大于或等于三伏，电流比较气，反向端就会达到最大值一伏。 如果没这两个二极管，误差放大器输出大于三伏后，就失去了误差放大的意义，误差调节的范围也变得很窄，所以这里用两个二极管做降压还是非常有意义的。电流比较低，反向端电压越低， 电流比较气，铜像端的电压就越容易超过反向端，也就是这里较小的电流就会造成开关管的关闭， 电流比较急。反向端电压越高，铜向端就需要更高的电压才能超过反向端，也就是这里需要更大的电流才会造 成开关管关闭。电压反馈值越小，误差放大器输出的电压越大，这里允许的最大电流值就越大。 电压反馈值和允许最大电流是负反馈的关系，而电流比较气反向端，这里的电压跟允许输出的最大电流是正反馈关系。下面用实验验证一下，大家看看现象就好了。 电压反馈为阴的，输入电压为二点六伏，误差放大器输出电压为 ot， 也就是一角补偿端的输出电压在二伏附近。 铜箱端和反箱端的电压不一定是理想的二点五伏，实际可能会有些偏 偏差。反向端实测电压大约是二点五四伏。 将数据带入到我们推导的公司，计算一下为 out。 计算出的结果是一点九四伏。基本复合实验结果， 电压反馈为应的输入电压为二点五伏，死。误差放大器输出电压为 out， 大约在三伏。 将数据带入到我们推导的公司中，计算一下为奥特，计算出的结果是二点九四伏。复合实测结果， 电压反馈为音调，到二点四伏时，误差放大器输出电压为奥特，大约是四伏。将 数据带入到我们推导的公司计算一下，维奥的计算出来结果是三点九四伏复合实测结果，那证明推导的公式应该是正确的。下面再推导一下电流比较及反向端的电压， 把刚才实验的数据带进去，这里是十 k 电阻，这里是一 k 电阻。误差放大器反向端实测电压二点五四伏。 运放虚软的，假设铜箱端和反向端的电压非常接近，铜箱端的电压也约等于二点五四伏。 当电压反馈为应等于二点六伏时，根据公式推导和实验实测， 卧槽，放大器输出电压大约是两伏，这两个二极管压降大约是一点五伏， 这点的电压就是二，减去一点五等于零点五伏，经过三分之一分压，这端的电压就大约是零点一七伏，也就是电流比较气的反向端电压大约等于零点一七伏。 在六角 outpot 上接上四波器，在三角上接一个可调电源来模拟电流采样电压， 观察六角什么时候开始输出低电瓶，在六角开始输出低电瓶的零界点电压，应该就近视等于电流比较低反向端电压。 下面我们按这个方法实验验证一下，当前电压反馈速度为应为二点六伏一脚补偿端口，也就是误差放大器输出端口电压二伏左右。 由于一角和六角同时接思波器会造成干扰，将一角的思波器探针先去掉，可以看到六角当前输出的是最大真空笔的 pwm 型号。 接三角电流采样的可调电源，从零伏开始缓慢调高电压， 当三角电压调到零点一七伏附近时，波形中低电瓶时间明显增多，说明 此刻的电压与电流比较器反向端电压非常接近。电流比较器反向端电压就在零点一七伏附近，这跟之前推到的结果非常接近。 当电压反馈词尾音等于二点五伏时，根据公式推导和实验实测，误差放大器输出电压大约是三伏， 这两个二极管压降大约是一点五伏，这点的电压就是三减一点五等于一点五伏。 经过三分之一分压，这端的电压就大约是零点五伏，也就是电流比较齐的反向段电压大约等于零点五伏。下面实验验证一下。将当前模拟的电压反馈值 回音调到二点五伏。一脚补偿端口，也就是误差放大器输出三伏左右电压 六角 output 端口接好 space， 堪称 接三角电流采样的可调电源开始缓慢调高电压， 当三角电压调到零点五一伏附近时， pwm 波形真空笔变得很小， 说明此刻的模拟电流采用电压与电流比较齐的反向段，电压几乎相等， 这预约之前推倒的结果非常接近。当电压反馈为应等于二点四 四伏时，根据公式推导和实验实测，误差放大器输出电压大约是四伏，这两个二极管压降大约是一点五伏，这点的电压就是四减一点五，等于二点五伏。 经过三分之一分压，这端的电压就大约是零点八三伏，也就是电流比较齐的反向端电压大约等于零点八三伏。下面实验验证一下，将当前模拟的电压反馈值为阴，调到二点四伏 一角，补上端口，也就是误差放大器输出四伏左右六角。 op 端口借好石波器 探针接三角电流采样的可调电源开始缓慢调高电压。 当三角电压调到零点八三伏附近时，六角输出的 pwm 波形占空笔变得很小，说明此刻电流比较及反向端电压大约为零点八三伏， 这跟之前推倒的结果非常的接近。当电压反馈为阴等于二点三伏时， 根据公式推导和实验实测，误差放大器输出电压大约是五伏，这两个二极管降压 大约是一点五伏，这点的电压就是五，减去一点五等于三点五伏，经过三分之一分压，这端的电压就大约是一点一七伏，但这里有一个稳压只为一伏的稳压二极管， 所以电流比较记反向段电压最高只能达到一伏。下面实验验证一下。将当前模拟的电压反柜值为音，调到二点三伏，可以看到误差放大器输出五伏左右，电压 在五福附近 六脚 or put 端口记好四拨七。探针 接三角电流采样的可调电源开始慢慢调高电压。 当三角电压调到零点九伏附近时，六角输出的 pwm 波形占空笔变得很小，说明此刻电流比较计反向段电压大约为零点九伏，这说明这个稳压管的实际稳压值在零点九伏多一点。 好，今天的实验就做到这里，估计能坚持看到这里的朋友已经不多了，学习技术还是需要一点耐心的。 下期视频讲三八四二的反馈电路，会讲到光偶和 t 二四三幺。 好，今天的视频就到这里，谢谢大家观看，喜欢点赞加关注。

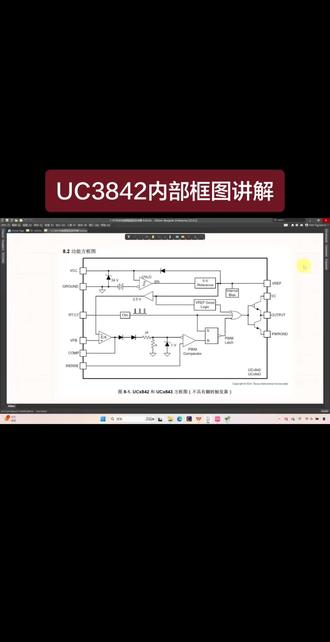

就讲一下这个 u c 三八四二他的一个内部功能框图啊，我们先第一步先宏观的介绍一下他内部都有什么东西， 然后再逐步的讲解他怎么用分离器件去搭建这么一个电路啊。 其实我们一看到这个框图就基本上知道他内部这些东西是干嘛的了，后期我们会一步步的啊，做一个视频，就是把他所有的内部啊都用分离器件看看给做出来啊，这个也也比较简单。好，我们先大体说一下他这几个引角的一个功能啊， 那么我们先看一下这个 vcc 引脚， vcc 引脚就是给这个芯片供电的，那么这个引脚一输入进来，大家会看到有一个三十四伏的一个碗压管，他对地有一个碗压管， 什么意思呢啊？也就是说啊，这个 vcc 这个电压超过了这个三十四伏的话啊，他就会击穿这个碗压管，从而限制住他的这个电压啊，对吧？啊？来稳定住这个电压 啊，对吧？这是，呃，主要是起过压保护吧，应该这样写，我给大家都写上吧，一边讲一边写 看看， 写上过压保护好，就是这一片是过压保护嘛？啊，再来看啊，这边呢是它的一个， 那么往右继续走，首先进来之后先有一个过压保护，然后又到了这个欠压保护 u v l o。 啊，我们可以看到这个欠压保护呢啊，它是中间，它有这种这这个符号，这个符号的意思就是一个智慧的一个意思 啊，这是一个智慧，智， 明智，智慧应该这样写啊，它是带智回的啊，什么意思呢？这个欠压保护为什么要带智回呢啊？比如说 啊，我们输入电压，对吧？啊？假，假设说它是十伏欠压，对吧？假设我这个电压输入电压刚好在十伏上下波动呢， 是不是他就会欠压导通，欠压导通，欠压导通就是来回的这个震荡，对吧？所以我们就想办法加这么一个欠压保护 啊，带直回的一个清压保护，比如说啊，我啊，我咱们要说的这个 u c 三八四二的话，它这个清压保护应该是十六伏导通，然后十十伏关断嘛，十六伏就写一下通， 导通了之后，你要降到十伏之后啊，它才会关 一部分电路怎么设计呢？就是这个啊，大家看一下像一个电池一样的一个符号呢啊，这边其实就是他的一个智慧的一个电压值，十六伏通了之后啊，然后十伏 啊才能关掉，对吧？逐步降，十五伏不关，十四伏不关，降到十一伏也不关，十伏之后他就关了，对吧？这边主要是这么一个逻辑，再往后呢，也就是说输入电压过来了之后啊，这有一个五伏的一个机转电压啊，这个 是用，这边是用待吸机准啊，做的一个这个电源啊，这个五伏的一个电源，其实它是用待吸机准做的啊，做了一个五伏的 啊，什么是待吸机准呢？大家可以参考一下我们前面设计的这个七八啊，零五的时候就用，嗯， 黛西机转设计了一个七八零五那个的电源，精度啊，不是很高，后期我们再讲这个翻力，嗯，器件的时候，这个翻力 u c 三八四二的时候再介绍另外一款精度比较高一点的啊，这个黛西机转五伏五伏的这个电源啊，来做它。 好的，我们讲到这了，也就是说啊，输入过了这个欠压保护之后，比如说升到十六伏之后，是不是啊？它正常这边就导通了，导通了之后，然后就有 vcc 这个电，就给这个啊五伏供电了，对吧？给这个待息机转供电，那么这个待息机转其实就是一个 ldo 嘛，就是一个五伏的 l d o 啊，大家可以这么去理解啊，这个待机转其实就是一个五伏的 l d o， 那 么用待机转做的一个目的呢？就是受温度影响比较小，精度比较高嘛， 对吧？因为它是要做参考，给我整个电路啊，给我整个这个芯片内部系统啊，提供这个能量的，我肯定要精准嘛，对吧？我不精准，那不就坏了嘛，对吧？那么再往后呢啊，它这边有个偏置，咱不用管它， 那么往后啊，再往后呢，它就是到了这个 v r e f 嘛，也就是说这个 v r e f 是 一个五伏嘛， v r e f 又等于五伏嘛？因为它是一个五伏的电压基准嘛，这点应该大家都能理解。 这个 v r e f 五伏，那么这个继转电压好做嘛呢？好干什么呢？也就是说它会给这个啊， rt 和 ct 啊，这其实是内部有一个 rc 啊，外部去接这么一个电阻和电容来产生这个震荡啊， 啊，就是这个它的一个供电，就用内部的这个机转给这个电阻和电容，外加电阻和电容来充电，来产生这么一个啊震荡的波形，大家仔细看一下，我这埋一个伏笔，大家看一下这个震荡波形为什么这么窄， 大家思考一下，为什么这个窄，那个写窄 窄脉冲， 为啥是展脉冲，对吧？啊，很多粉丝朋友们肯定不知道这里为啥是展脉冲啊，知道的咱可以留言啊，来评论一下啊，这里如果不是展脉冲啊，就出问题了，对吧？啊？ 为什么会出问题呢？在后边的视频我会给大家讲到，那么啊，我们可以看到这个五伏的电压基转一部分给这个 v r e f 这个引脚，对吧？那么我们看另外一路是不是给了这个二点五伏，就是说他又做了一个二点五伏的 二点五伏的一个基转 啊，又做了一个二点五伏的一个击转给这个给这个三角形，大家看一下啊，这个是误差放 大器啊，这边这个误差放大器，也就是说啊，上边这个正极是二点五伏，下边这个负极呢，也就是说 v f b 这个引角是以二点五伏作为参考 啊，对吧？来做它的一个电压环的，应该这样画，给大家框框一下啊，放置绘图工具。 好的，给大家画一下啊 啊，也就是说这一块电路，我框出来的这一块电路啊啊，就是它的一个，前面紧握的应该是电压环， 这一块是电压环，那么呃，电流环在哪呢？电流环就是啊，这个 essence 就是 电流环嘛， 咦 啊，下边就是它的一个电流环，电流环就是接它的一个减流电阻的 啊，这边就是电流环啊，因为我们这个 u 三呃， u c 三八，呃，三八四二嘛， 它是一个啊，电流控制模型的一个啊，开关电源芯片嘛，它和电压控制的不一样，所以我们这边可以看到 这个 pwm 比较器是电压环产生的一个反馈，产生的一个电压与电流环相切来产生这么一个 pwm 来输入到这个 rs 触发器，最终 rs 触发器输出给这个呃，货门，货门之后啊，再给这个类似于推挽的这么一个电路啊 啊，来驱动后极，我们的一个貌似管啊，好的，我们继续再给大家讲一下啊，那么我们这个误差放大器啊，我是准备用，我是准备怎么做呢？ 准备，嗯，用芬立的，芬立的 t t l 四三幺，准备用芬立的 t l 四三幺去做它的这个误差判断器啊， 那么大家可以看到它还有下边还有一个 c o m p com com 这个引脚啊，那么这个引脚是干嘛的呢？啊？ 其实这个框图和这个框图器呃是二选一的，比如说我不用这个芯片内部的这个误差放大器的话，我比如说 v f b 我 就可以接地，我就引用 c o m p 这个引脚，那么 c o m p 这个引脚呢，其实就是它的一个电压反反馈，就是输出电压 啊，经过这个 t l 四三幺啊，比如说我，我采用隔离的一个输出端接到这个 com 引脚上 啊，来调节，那我的这个电压换，对吧？那么还有呢，就是其实这边输出他少画了一个东西啊，上面还有一个啊，几毫安的一个电流源 为因为我们这个误杀放大器他是 oc 输出吗？对吧？他输出不了高电瓶，对吧？所以我们这边后期会做一个横流源啊，几毫安的一个横流源在这啊， 对吧？然后我们还能看到这里有两个二极管，那么这两个二极管的一个作用是什么呢啊？其实就是为了啊，电压抬升的，就是说你这个 c o m p， 也就是说啊，你光藕如果接这个引脚的话，光藕输出啊， 他的光藕，他的一个 c e 光藕三极管这边啊，他要大于大于两个三极管，我们假设一个三极管啊，这是二极管啊，我们假设一个二极管，他是零点七伏吗？那么两个二极管的话， 他是不是就是一点四伏？也就是说我这个电压要大于一点四伏之后我才能导通，对吧？大家可以看到他后边还有这么一个比例，对吧？ 那么这个比例我怎么去算呀？大家记住了，这两个比例啊，电阻是多大无所谓，我只要是比例啊，和他这边匹配就行，比如说 啊，假设啊，我们可以用两欧一欧，当然了也可以用二十和十，或者两 k 一 k， 只要是二比一的一个分压比就 ok 了啊， 只要确保我这边的一个翻压笔就 ok 了。目的是干嘛的？目的是做电压抬升的啊，为什么呢？大家看一下我这边， 它其实经过它的输入端，我已经电压已经被前位到了，我只有大于一伏的，大于一伏我这个碗压管肯定就导通了嘛，对吧？ 什么意思呢？也就是说我这个碗压二极管啊，对吧？和这个电阻 r 是 并列的，那么并列呢？也就是说 r 等于一伏，对吧？ r 等于一伏，那么它相应的一个比例二二呢？是不是就两伏，对吧？加起来 加起来大家算一下是多少伏，对吧？也就是说这一点的一个电压就被相应的一个抬升了，对吧？ 抬升到这之后，到他的一个输入端之后，他这边就不能大于一伏了，对吧？输入电压大啊，就相当于电压缩放了吗？对吧？到这边缩放了，到这边是增大的，对吧？ 那么这是他这一端的，他这一端，嗯，输入进来之后和我的这个电流环，那么电流环这边阿塞斯 就是减流电阻，貌似管减流电阻上的一个电流，电流测量过来的一个信号，直接和这个比较器相比较，他俩相切之后啊，产生一个啊 r 端的这么一个信号。 赛特我们可以看到赛特是置一吗？是吧？这边是他的一个频率，这边频率周期设定好了之后，对吧？设定好了之后，赛特一个高电瓶之后，赛特他会置一吗？ 制一之后输出就为零嘛？这边的逻辑我们先不用管它啊，逻辑都是可以调的，对吧？为什么加他一会我，我来给大家说一下，对吧？啊？赛特制一了之后， 呃，也就是说输出我们先假设不看这个取反的这个符号输出就是至一，输出至一后边假设他就导通了啊。我们先不看这些飞门，因为增加这些飞门的话会影响大家的一个判断，我只要知道我输入是高脉冲的时候， 对吧？ set 会输出至一，当二为二为一的时候，是不是就输出就清零了，对吧？ 啊？这 rs 目的就是为了锁存的啊，什么意思呢？加入他就是引引入时间上的一个智慧，你如果不加不加他的话，对吧？你怎么引入一个时间上的智慧？比如说过流， 过流了之后我也要等到下个周期去判断，过压之后也要等到下一个周期去判断，对吧？他会锁存住这个信号，后期我们会详细的讲解什么叫做引入时间上的智慧，很多地方都要考虑到时间上的一个智慧都要用 rs 触发器，当然你也可以用 d 触发器。后边我呃用集成芯片给大家来讲一下用集成芯片的方式来讲一下这个电路怎么去搭建。我们先来看这个，大家看一下我这个五伏电压做好了之后啊， 这边还有一个机转电压 go 的 逻辑， go 的 逻辑是啥意思呢？就是我只有五伏电压机转，那就是产生了之后，我进入这个货门之后，我才能正常的输出，如果没有这个逻辑不行啊，我是不能输出的，对吧？那么 这个展脉冲为什么是展脉冲呢？展脉冲输入他的一个目的是干嘛的？这边非常有讲究，我估计大部分人都不清楚为什么是展脉冲，其次为什么这边是要加这么一个货门，对吧？后期我都会给大家讲到啊， 呃，我们，呃框图，大体的一个框图，基本上啊都给大家，应该都给大家讲明白了，后期我们就着手去，嗯，用翻列器件啊， 去搭建每一部分电路啊，我们看到了，这个是不具有嗯，翻转触发器的啊，这边这个货门没有加东西，我们可以看一下另外一张图，另外一张图呢，这个货门加了一个啊 t 啊，它下面写了具有翻转触发器，什么意思呢？也就是说这个这个芯片啊，这个框图呢，它的一个占空比例是能够到零到一百的，那么 啊具有翻转的功能，这个芯片呢，它是零到百分之五十，它为什么要区分这个占空比啊？目的就是因为 啊，我这个啊采用的是电流环，那么电流环引入之后啊，它占空比大于百分之五十之后，这个是需要加这个斜坡的，后边我也会详细给大家讲这个斜坡 补偿啊，从原理给大家讲这个斜坡补偿这个框图是需要加这个斜坡补偿的，但是这个框图呢？它是不需要的啊，这个斜坡补偿这个是 不需要。为什么啊？因为它这个占空比就限死了，最大就是到百分之五十嘛，所以它不需要啊，它是需要的，它占空比大于百分之五十，它是需要的，对吧？ 啊？后期我会用翻利器件给大家把每一个东西都用翻利器件，咱去搭吧，啊，对吧？这样的话你才能学到更多的一个东西，对吧？那本堂课我们宏观的讲解基本上就讲到这里，应该是很详细了，对吧？好的，谢谢大家。
