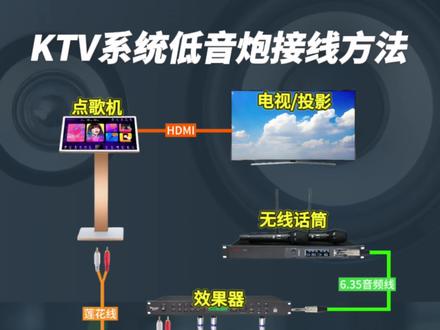

上个视频我们讲了 ktv 音响接线方法，若系统配备低音炮，该如何完成接线呢？前面的接线步骤同样是用高清线将点歌机视频输出接入电视视频输入接口，然后用莲花线将点歌机的音频信号给到效果器 话筒用六点三五音频线接入效果器，用两条卡农线从效果器 m 二 m l 接口连接至功放功放输出，再接音箱。如果是无源低音炮接线，需外接功放驱动，用卡农线将效果器的 sub 接口连接功放，然后功放接低音炮即可。若是有源低音炮接线，因为它内置了功放， 直接用音频线将效果器 sub 接口连接至低音炮，这样就完成了整个系统的搭建。

大家好，今天我们来手把手教你连接 dmx 五幺二灯具，第一步也是最重要的一步就是看懂标签，我们来看这个灯具的接口定义， 红线是电源正极，黑线是电源负极，同时注意它旁边有个小标识，说明它和信号 d、 gnd 是 共用的，这一点很关键，待会接线要用到 绿线信号 a、 蓝线信号 b、 黄线地址写码线，这根线不需要连接控制器，但是灯具和灯具之间需要连接，方便多条灯具一起写码。 看完灯具我们再看控制器，我们这台控制器支持两种协议，今天我们要用 dmx 五幺二模式看，这里输出口有四个标识， g、 n、 d、 a、 b， 斜码正好和我们的灯具线定义一一对应。 这里的接线逻辑其实很简单，接电源，接信号。首先我们给灯具供电，将灯具的红线接到电源的正极端子，将灯具的黑线接到电源的负极端子， 接下来连接控制信号。第一根，将控制器的 g、 n、 d 端子连接到灯具的黑线，对，就是刚才接电源负极的那根线，这样控制器和灯具就有了共同的零电位参考点。 第二根，将控制器的 a 端子连接到灯具的绿线信号 a， 第三根将控制器的 b 端子连接到灯具的蓝线信号 b。 第四根，这根是斜码线，不需要连接控制器，缠好防水胶布悬空就行。 在项目实际应用中，就以十二瓦线条灯为例，通常我们供电会采用三通线来给灯具供电，一个变压器带二十六条线条灯，手灯直接接信号就可以，但是这个时候第一条灯通常会离控制器比较远， 那我们就要采用六类以上的网线来作为 dmx 信号延长线。通常我们的网线内部会有四组双绞线， 我们可以随机抽一组，就选成和成白把两股拧在一起，并做一条作为信号的 g、 n、 d。 另外信号 a 和信号 b 是 核心信号线，这两条线必须要同用一组双角线，我们就选用绿和绿白这一组双角线作为信号 a 和信号 b， 因为双角线可以很好的抵御外部的干扰。 最后剩下的两组双脚线可以留着备用或者直接剪掉。最后我们来看一下接线图， 因为灯具已由三通完成供电，所以灯具的电源正极红线不需要再接线，跟黄色斜码线分开，用胶布缠好悬空就可以。 以上就是关于 dmx 五幺二灯具的接线方法，欢迎关注浩恩照明，我们是户外亮化工程灯具的生产厂家，我们会继续分享更多有关于亮化灯光的专业知识以及灯光方案。再见！

各位新能源车主朋友们，你们知道特斯拉和福特都在用的 next 充电枪，为什么能同时给电动车充交流和直流电吗？秘密就藏在它独特的真假复用黑科技里。和传统充电枪不同， max 只有五个核心帧角，却能实现多种充电模式。最关键的就是那两个主功率引角，红色的 dc 加 l 一 和黑色的 dc 减 l 二。这对变形金刚帧角在直流快充时是正负极，切换到交流模式就变成了火线和零线， 相当于用同一组接口完成了两种电力传输任务。中间那个黄绿双色的 g、 m、 d 针脚是咱们的安全守护神，时刻把壳体和车辆底盘接地。橙色的 c p 线就像充电枪的声带，通过 p w m 信号和 plc 通讯，跟充电桩握手。 而紫色的 pp 线则是触觉神经通过电阻变化告诉车辆，我已经插好了，准备充电。拆开 max 枪线，你会发现里面藏着两根超粗的动力线结，面积能达到五十到九十五平方毫米，比普通家用电线粗十倍， 这就是它能承载三百安培以上大电流的秘诀。细心的工程师还会在针脚末端装温度传感器，就像给充电枪装了体温计，实时监测会不会过热。 不过这种副用设计也藏着小挑战，充电桩内部必须有专门的切换继电器，就像铁路的倒插一样，确保交流和直流线路不会撞车。而且接线时压接质量特别重要，要是接头没压好，大电流通过时可能会烧得通红。 最后给大家留个思考题，如果未来电动车需要更高功率充电， nex 这种副用设计还能胜任吗？你们觉得这种接口会成为充电界的统一标准吗？评论区说说你的看法。

m 两万兆网卡接线方法， s a s 线插到 m 二扩展卡上，使用扎带将 s a s 线绑牢固，剪掉多余的扎带。 将 m 二扩展卡插到离 cpu 最近的 m 二接口，使用螺丝或者塑料卡扣将 m 二扩展卡固定，防止松动。 使用扎带将 s a s 线整理规整，将 s a s 线另外一端插入万兆网卡。注意，万兆网卡需要单独接 s a t a 供电线，安装完成后 就可以开机设置万兆网卡网络启动了。按主机开关启动电脑开机启动出现第一个画面后，按住 dl 键进入 bios 设置。 通常情况下需要先将主板 bios 更新到当前最新，下面我们将设置万兆网卡网络启动，禁用主板自带的千兆网卡启动设置。 将 uefim 两万兆网卡设置为第一启动项，按 f 十保存设置。

大家好，我是樱桃，今天来教一下大家主板上的接线都接什么线啊？然后我们第一个就是看一下我们左下角的这个位置，它是 a u d i o 标识，它是接音频线的，我们机箱上自带的这个前置面板的线也标志着 a u d i o， 我 们的这个线的特点就是这个位置少一个针啊，他也是啊，然后我们对准这个接口， 我们直接插上就行啊，这是音频线，然后我们长插的这个位置还有 usb 二点零，正常前置面板啊，带这个二点零接口，或者是我们这个机箱上的带小屏幕的那种，然后他出来的线也是 usb 二点零，然后还有我们的水冷带屏幕的也是接这块啊，我们都接在这块 usb 标识的， 然后我们往右的话啊，这个位置是我们脑袋最疼的地方，是吧？一堆小线啊，有的高端一点的机箱是一体的，不是一体的话，我们看一下这个字母上面有标识，看见了吗？然后最左边最上面的这个是 p 打头，然后带 led 的， 这个是电源指示灯啊，我们找到这个线，然后加号在前面，减号在后边啊，然后我们给它接上， 然后它下边这个是 hdd， led 是 电源指示灯，我的这个机箱不带，我就不插了，大家知道是干嘛的就行。然后我们旁边的这个啊，上面标识着 p， 然后 s w 的 这个啊，我们就找到对应的这个线， p s w 这个就是开关机线啊，这块开关机线我们对对准插上，然后正常我们这个这个地方如果机器不好使了，想用这个螺丝刀短接的话，就是把这个线拔掉，然后用螺丝刀碰一下就好了啊，然后下边这个是阿打头 s w 的， 就是这个， 这个的话是重启键，我们接在这个位置，按照这个字母对应的给它插上就好啊。然后我们常接的，我们往上看一下，这个位置就是有 usb 三点零的线啊，就是这个线我们这地方有个凸出来的小小棱棱，我们对照这个缺孔的位置， 然后我们这么给它直上直下的插上啊，就 ok 了。然后我们这个是雷电口啊，接的是这个线就插它的啊，然后这个线大家直上直下插的时候，如果就是插上的时候感觉插不上，我们就翻翻过来一个面，不要使劲的往下插啊，如果你这个对好之后，哎一插它就能插上的，如果发现插不上，不要使劲往下插，翻个面啊， 然后这个位置就是二十四平供电，就是我们电源上的那个二十四平，直接插上就可以啊，然后我们这个往上的话，这个位置就是我们的湿针线， 就是风扇的那个供电线，然后包括我们这个水冷安装的话，这个同样是四针的，它功能不一样，我们水冷一定要插这个 p u m p 上面不有标识吗？第三个位置就是这啊，看一下我们主板上自己的标识，然后你要是风冷的话就插这个 cpu 饭啊，这是第一个这个接口，它上面都有标识， 然后这个白色底座的就是五伏三针接口，管我们风扇灯光的这个位置啊，然后包括我们这个这种接口，我们的主板下边也有， 然后包括这边这边的话就是我们的 c p u 供电口，我们在装冷排之前一定要先把这个 c p u 供电插上，不然的话这个地方容易反攻啊，大家切记，这就是主板常接的线啊， ok。

机箱电源作为给电脑稳定供电的硬件有着非常重要的作用，但是电源的线材也是很多新手头疼的问题，本期视频教大家如何安装电源以及接线。目前十名电源主要分为有两种，非母子电源和全母子电源。非母子电源就是电源线，都是焊接在电源上的，全母子电源则是所有供电线都是模块化的， 所以安装全模子电源时，需要提前将供电线插在电源上，非模子电源可以忽略这一步，电源线也很好区分。电源线一头为四加四拼合起来的一个单八平供电接口，为 c q 的 供电接口，一般插在主板左上角 c q 供电位置。 将线的另一头单八频接口插在电源标时，有 cpu 字母的接口。电源线一头为六加二拼的供电接口，为显卡的供电接口，一般插在显卡右侧对应接口的位置，将线的另一头单八频插在电源标时，有 pce 字母的接口。电源线一头为二十加四拼合起来的二十四拼接口，为主板的供电接口， 一般插在主板右侧，另一头为二十加八匹的接口，插在电源标是用 m 杠 b 或者二十四匹字母的接口。像这种 l 型的接口也叫做 sata 接口，一般是给 sata 硬盘或者机械硬盘供电使用。 旁边的 d 型接口因为形状比较像， d 型也叫做大四。 d 接口是用来给便宜的机箱、风扇或者是灯板等设备供电的。这根线根据所使用的硬件情况来插，如果没有这些设备，这根线可以不插。 将线裁接到电源上后，拿出机箱，电源的安装位置一般在机箱的左下方位置，个别机箱的电源安装位在机箱的顶部或者背部，具体可以查看机箱的说明书。 确定好电源安装位置后，查看机箱电源位。进风口，将电源的风扇对准进风口位置，从侧面放入，放入后在尾部通过电源螺丝固定即可。电源安装一接线就完成了。如果还有什么不懂的，可以在评论区进行留言。

hi fi 小 白是不是想到电脑连接 hi fi 设备，脑海里就一团乱麻，耳放解码那么多口，怎么连？今天就用 x o r 让你轻而易举获得好声音！废话不多说，直接开始。 先来看看耳放和解码的后面板，这是解码的 xlr 平衡输出口，这是耳放前几的 xlr 平衡输入口，今天我们要用的就是这个 xlr 接口，记住口诀，解码器输出， 按着耳放输入，然后准备好 xlr 平衡线，接着连接解码，对准接口的卡槽和针脚，轻轻推入到底，听见咔嗒一声就可以 接下来。用同样的方式连接好另一根线，对准插好卡达，记得把另一头也插好。 今天的阻则 xlr 的 物理连接就完成了，有手就会。接下来就是常规操作了，准备一根 usb 线用来连接电脑和接网，这个线就不用多说了，大家应该都认识， ok， 那 现在就用 usb 线把电脑和解码连接起，准备两条电源线给耳放和解码供电，对准接口，插上电源线，另一端接上插座， 最后在耳放插上耳机。我这个耳机是六点三五毫米，接上这个六点三五毫米的耳机接口就行。小白呢，就按照自己的耳机来选择接口啊，旁边还有其他的耳机接口呢， 来吧，打开解码和耳放的电源开关，看看怎么个事？看到这个经典的橙色灯光了吗？简直美妙！看，这不就用 xlr 完成电脑和 hi fi 设备的连接了吗？ 小白们第一次用 xlr 连接 hi fi 设备时，有没有遇到什么有趣的小察觉？快来评论区和大家分享一下小知识吧！那我们今天的内容就先到这里，我们下期见，拜拜。
