大家好,我是顶阳科技技术支持工程师 carry, 在接下来的视频中,我将为您演示 spd 三三零三叉杠一可编程直流电源的基础使用方法。 spd 三三零三叉杠翼可由不同频率电压的组合进行供电,根据不同国家的电网需要,调节后面板上的电源波码, 以选择不同的输入电压。我国试电为二百二十伏,所以需要注意把宝马开关调到二百二十伏的档位。 接上电源线,现在我们按下前面版的左下角的电源按钮, s p d。 三三零三叉杠翼有三组独立输出的通道,两组可调通道和一组固定。可选的通道固定电压包括二点五伏、 三点三伏和五伏。在独立输出的时候,我们要确认串并连件是否关闭。如果打开串联模式,仪器面板上面的串联按键 series 会点亮,屏幕的左上角会出现一个串联标识。 如果打开并联模式,仪器面板上面的并联按键 carry 了会点亮,屏幕的左上角会出现并联的标识。 按键一二可以切换相应的设置通道,现在我们选择通道一,通过方向键选择需要设置的参数类型, 按下 find 按键,选择需要修改的位数,再通过旋转多功能旋钮就可以改变相应位数的参数。现在我们设置的电压为一点五伏,电流 油为一点二安。为了观测输出情况,我们接入一台 sdm 三零六五叉万用表,按下 off on, 打开输出,我们可以看到万用表上面的电压值显示为一点五伏。 通道二的设置跟上面所述是一样的,在通道一和通道二的输出中,我们可以通过屏幕上的 cccv 标识或者是通道上方的输出指示灯来判断此时的输出模式。 黄色的为 c v 恒压模式,红色的为 c c 横流模式。 通道三的设置和通道一二不同,只能使用拨码开关选择所需要的档位,可以选择的电压档位有二点五伏、三点三 伏和五伏。除了独立输出以外,通道一和通道二还可以串并联输出。在串联模式下,输出电压为单通道输出的两倍。通道一与通道二在内部连接成一个通道,其中通道一为控制通道。 按下 series 按键可以开启串联模式。具体的体现为,按键灯点亮,显示屏左上角出现串联标识。 在串联模式下,需要连接通道一的负接线柱和通道二的正接线柱作为输出端口。设置好相应的参数,按下 on off 键就可以输出了。 通过万用表查看输出的数值,电压为设置值的两倍,在并联模式下,输出电流为单通道的 两倍。通道一和通道二在内部进行并联连接,通道一为控制通道, 按下 parry 的按键,启动并联模式,按键灯点亮,显示界面出现并联标识。将通道一的正负端子作为输出端口。设置好参数,按下通道一的 on off 键,我们就可以在万用表上看到输出的数值了, 此时的电流为设置值的两倍。除此之外, s p、 d 三三零三插缸 e 还能通过曲线绘图的形式实时显示通道输出的电压与电流的变化情况。 按下 with display 按键就可以开启该功能。短按 ip store 按键可以打开 ip 设置菜单,进行 ip 参数的设置。先短按 ip store 按键,再长按该按键,可进入保存状态界面可以保存五组设置参数。按下 timer 按键,可以开启定时器功能,可以设定输出我们想要的时间数值。 短按锁键,可以进入产品版本的显示界面。长按该键可以开启锁键功能。此时前面板上的按键全部失效,远程控制命令也会失效。再次长按该锁键,可以关闭锁键功能。 更多信息请访问顶阳官网三 w 点 segment 点 com 进行查看,谢谢!
粉丝1.7万获赞5.5万

贷款为五十到一百五十兆赫金,采用率高达一记点每秒的双通道数字模拟存储时,波器存储深度为两兆。此款机型在面板上主要分为功能控制区、垂直系统、水平系统、触发系统以及运行控制区、 清寸 plcd 屏以及右侧对应的菜单软件,方便您的操作。面板上的 usb 接口可以外接存储设备以存储波形和数据。具体操作如下,首先开机后要将声波器和探头进行匹配,具体操作是将探头连接到声波器的自检方波,并用噪准棒调节补偿电容,使波行为标准波形。 调整收紧比例,使探头的收紧比例与试播器设置相一致。检查幅度与频率,避免误差和操作水平。控制区水平时机旋钮,调节屏幕上每格所代表的时间水平位置旋钮,改变模型的水平位置,按下位置及归零 号为三个慢扭按钮,设置延迟扫描以及普通存储和长存储的选择。垂直控制区,垂直档位旋钮,调节垂直方向上每格所代表的低压值位于旋钮。调节波形在屏幕中上下位移通道启动按钮。

哈喽,大家好,我是来自鼎阳科技的市场工程师贝拉。 我们通常关心的放大器基本指标有,工作频率、增益、隔离回拨损耗、以 db 功率、压缩点输入功率、输出功率等。今天给大家带来的是如何使用顶阳 sna 五零八四 x 时亮网络分析仪测试放大器。 以顶牙 s n a t b 零一演示 demo 版为例,这个放大器的争议是十三点五 d b 开机预热二十到三十分钟。测试放大器之前要对仪器进行校准,本次使用的校准键是顶阳校准键 sem 五零一四 a, 频率为九 k 赫兹至九 g 赫兹。连接线缆,用 usb 电缆将电子校准键 与时量网络分析仪的 usb 端口连接。 模块指示灯变绿后,表明电子校准件已进入理想的工作条件。 连接模块后,时量网络分析仪会自动识别模块类型、频率范围和连接器类型,点击禁止校准, 选择要校准的端口配置和校准类型, 按照校准提示正确接入校准键。完成校准后,点击 finish 应用并保存校准数据。点击调用状态,可以看到刚刚保存的状态出现在屏幕上。需要注意的是,校准数据是与通道对应的, 如果后续测试的频率、中频带宽、扫描点数、扫描类型等设置有变动,本次校准数据不再适用,需重新校准。连接放大器端口一,连接放大器的射频输入端端口二,连接放大器的射频输出端。 放大器是有缘器件。正常工作时需要供电使用的是顶阳 s p d 三三零三 x 供电五伏电压零点一安的电流。开始测试,点击 power 功率电瓶设置为负十 dbm, 根据实际被测功放的增益等参数而定,保证时网输入输出功率在安全的范围。大部分情况下,四个 s 参数对于分析都非常重要。 使用多个窗口显示不同的放大器测量,有助于关注测量结果。记线一为输入回拨损耗,记线二为输出回拨损耗,记线三为隔离,记线四为增益。增益和隔离最好使用不同的刻度, 为了观察增翼上的纹波,使用小刻度,而对于隔离使用十 db 美格或者更大的刻度。刚才有提到这个放大器的增翼是十三点五 db 左右,我们可以看到我们的测量结果是十三点三三 d b 移动光标观察全频段争议 对线性放大器,当放大器工作在线性缺时,输出信号波形不发生施针。 当输入信号功率过大,放大器处于非线性饱和区时,输出信号被线浮,输出信号频谱上会出现新的非线性频率分量。更改测量模式为频谱分析模式,选择新通道 进行频谱相关参数的设置。设置扫描频率范围, 打开内部圆,设置圆功率电频为负三十 d b m。 双击放大窗口显示,点击 mark, 添加光标 search, 使用峰值搜索功能。可以看到在一届赫兹的时候为负三十点六二 dbm, 增大输入信号功率为 十五 dbm, 可以看到在遗迹赫兹处为十三点五 dbm, 输出信号被线符,并且出现了新的非线性频率分量。 理论上期望放大器是理想线性的,无论输入功率多大,输出功率都是线性增加的,即增益都是横定不变的。但事实是,当输入功率较大时,放大器会进入非线性工作区域,导致增益压缩,这是输入输出功率 的对数,表示。理想线性放大器的曲线学率为一,如图中虚线所示,实现表征的是放大器实际输入输出功率之间的关系。 随着输入功率的增大,输出功率增大速度变慢,越来越偏离理想的曲线增益逐步变低,最后逐步趋于饱和稳定,这就是增益压缩效应。 放大器等有缘器件通常关注实际增益比。线性增益下降 e、 d、 b 的位置称为 e d b 增益压缩点。 无线通信系统中信号通常都具有一定的带宽,如果总功率接近于 e、 d、 b 压缩点,则放大器飞线性趋于明显,就会产生比较强的斜拨胶条产物,从而对林带或带内造成干扰。因此, 非线性失真是放大器设计中一个非常重要的考量因素。双击窗口放大显示。按 three 将线性频率扫描改为功率扫描,在 power 中设置起始功率为负十五 d b m。 中指功率为五 dbm。 自动缩放,将记线完整地显示在屏幕上。移动光标,将光标放到小输入功率增硬稳定时的位置, 此时放大器的增益值为十四点零一 d b。 添加第二个光标, 将光标儿移动到增益降低 e、 d、 b 处, 此时输入功率为四点五 五七三 d b、 m。 该点对应的输入功率值及放大器的 e、 d、 b。 压缩点。将极限五设置为 原端口二、一一测量输入功率。将记线六设置为原端口 b。 一测量输出功率,按 scale 自动缩放, 显示了输入功率和输出功率的扫描界限。可以看到,在前半段,放大器的输出功率随输入功率线性增加, 随着输入信号功率的持续增大,输出信号功率将不再随着输入功率的增加而线性增加,放大器的增益随输入功率的增加发生了压缩。好啦,以上就是本期视频的所有内容。

怎么测的不对呢?输出一幅怎么测成了两幅呢?嘿,很高兴又和大家见面了,我是 amy。 其实可能大家都有疑惑,为什么好好的仪器怎么测的不对呢?其实这种情况下,很可能是因为信号源试播器阻抗没匹配,探头的衰减系数也没调至正常档位。简而言之,你设置错了, 不可能,绝对不可能!要搞清这个问题,首先要知道信号源和示波器经常会有两个阻抗设定,一个 个是五十欧姆,一个是高组模式。但这两个看似相同的选项,意思却是完全不同的。信号源的五十欧姆表示已负载为五十欧姆,输出,高组模式则表示已负载为高组。输出, 视波器的五十欧姆表示内组为五十欧姆,高组模式表示内组为高组,通常为一兆欧。 所以,虽然他们俩的电阻设置看起来相同,但一个是用来表示负债的,另一个却是用来表示内阻的,意思可根本不一样。 而信号源的内组通常为五十欧姆,输出信号的电压也并非我们设置 电压,而是期望分配的电压。以本期试播器为例,输出的电压值是期望试播器显示的电压值,并非真实的输出值。知道了以上两个前提,我们就能开始一通分析了。 当然,本期的分析只分析了低频信号的测量,并未涉及高频信号测量导致的反射问题和阻抗选择。如果大家有兴趣,可以点击关注关注我们的更新,我们还会专门出一期来讲射频线缆街头的阻抗匹配问题。 想看吗?想看就赶紧关注我呀!现在关注可是老粉这个 up 主投资一波不亏吧!好,继续我们的分析。 我们将信号源和视波器连接的电路图简化为最简的源加负载加电压表的电路图,并且由于频率较低,我们此处不引入电杆、电容等参数。根据分压原理, 串联电路中电阻比值等于电压比值,且各电阻两端的电压之和等于电路总电压。得到以下公式,信号源的电压比上示波器的电压等于信号源的电阻比上示波器的电阻, 且电路的总电压等于信号源的电压加视波器的电压。从这个式子来看,我们能很直观的感受到,当视波器的电阻越大时,他分到的电压也就越大,测量出来的电 压也就越大。我们实际举个例子,假设我们想在试播器上显示一个一伏的电信号,即试播器的电压等于一伏。 如果此时信号源设置负载为五十欧姆,信号源就会认为,哦,我们接入的设备电阻为五十欧及 r, 试播器等于五十欧。 那么根据信号源的电压比上视波器的电压等于信号源的电阻比上视波器的电阻,即得 信号源的电压比上一伏等于五十欧。比五十欧不难得出,信号源的电压等于一伏,那么电路总电压 就等于信号源的电压加试播器的电压等于一伏加一伏等于二伏。可在这个时候,如果我们试播器的电压却是设置在了高阻模式,这就会导致实质上的电路图是这样的, 此时信号源的电压比上释波器的电压等于信号源的电阻比上释波器的电阻等于五十欧,比上一兆 o 信号源的电压等于两万分之一,释波器的电压 结合 u 总等于 u 试播器加 u 信号源,即 u 总等于两万分之两万零一试播器约等于 u 试播器等于两伏,自然也就显示出设置值 的两倍电压了。而反过来思考,当信号源处于高组模式时,试播器却处于五收模式。如果我们想显示一伏的电压,那么输出电压会变成多少呢?大家不妨猜一猜。 那根据刚才的计算,很容易知晓, u 信号源等于两万分之一, u 试播器电路总电压等于信号源的电压加试播器的电压也就约等于试播器的电压。 而视波器的电压是一伏,所以电路的总电压也是一伏,所以此时信号源就会输出一伏的电信号。可这时候视波器的内组却只有五 五十欧姆,和信号源内组平分秋色,且两者相加等于一伏,试播器的电压自然也就只等于零点五伏,只能分到一伏的一半了。 当然,除了两倍和零点五倍的差距,我们也有可能测出二十倍、十倍和五倍,或者零点二倍、零点一倍、零点零五倍等倍数的差距。 这就不得不说到衰减系数的匹配问题。我们大家都知道,视波器经常标配的高组无源探头 就是买试播器通常会送的,学校里用的一般就是这个探头有乘一和乘十的档位,乘一就是信号不衰减,乘十就是信 好,衰减十倍输入,而衰减了自然就要还原。所以视波器里还会有探头倍数设置乘一或乘十,把信号衰减的倍数再乘回来,以使信号保持原本的电压。 有些比较好的试播器还会有更多倍率供人选择已匹配不同的探头,如果探头本身倍数设置为乘一,此时试播器内的探头倍数却不小心设置成了乘十,测量值自然也就无端端的成了十倍。 比方说刚才信号源设置为五十欧姆,视波器测设置高组模式,测量出的两倍电压就变成了二十倍,也就是二十伏,信号源和视波器 刚好阻抗匹配的电压就变成了十倍十伏。所以说,当测量值和预期差距很大的时候,可以看看自己的设置是否出现了问题。 测量仪器需要设置的参数很多,很容易撤漏掉一些设置项,测量出五花八门的结果。 好啦,以上就是本期视频的所有内容啦,如果你感觉对你有帮助,欢迎点赞、投币、收藏、转发,一键三连支持我们如果有其他问题,也可以在评论区回复留言,我们都会看到的,感谢你的收看,拜拜! 好, ok!

大家好,欢迎大家来到世博气出街训练营,我是本期训练营的营长黄翠。 在试播器的初阶训练营阶段,我们只有一个简单的目的,就是能够让大家从零到一,快速入门试播器, 快速上手操作,体验到测试测量给大家带来的乐趣。因此在本期训练营的阶段, 我们不会涉及到复杂的原理知识,也不会涉及到高深的行业应用,只有黄营长给大家讲解并且操作演示的试播器生存必备功能和操作。在本次的教学内容过程当中,我们使用到的教学仪器是 顶阳科技 sds 幺幺零四叉钢 u 系列试播器,大家可以通过顶阳科技的天猫或者京东官方旗舰店以及顶阳科技的官方授权经销商这样的渠道去购买到这样的一款试播器。 在初期训练营的学习过程当中,大家如果碰到任何跟学习相关的问题,都可以私信黄营长求助,黄营长会在工作期间给大家做出解答, 并且在我们的政课结束之后,黄营长会总结出大家在出阶阶段碰到的一些经典的常见的问题,汇总出一期解疑答惑视频分享给大家,给本期的训练营画上一个完美的句号。那后续 的更多精彩内容请大家多多关注。第一节课呢,我们先来看看试播器的开机 预热、语言调整以及自交症这四个基础的准备工作。第一步,我们先将仪器开机,每一台试播器都会标配这样的一根三孔的电源线,我们将电源线插在试播器背后的电源插孔里面, 然后按下试播器的开机按键,开机按键在前面板的左下角这个位置, 按下之后呢,试播器就进入到了开机启动的动画界面。第二个呢是关于试播器的预热,在完成开机之后呢,我们 通常不建议大家直接测试,而是将湿透气放置一段时间啊,预热三十分钟以上,这样呢,可以有效的避免我们当前所处的环境温度过低,而对仪器里面的元器件的工作特性造成的一些不良影响。 第三个呢是关于试播器语言的调整,当我们试播器开机之后,他当前所处的语言环境啊,不一定是我们所需要的, 有可能是英文、日文、德文等等其他的一些语言。那我们怎么把它切换设置为中文呢?也是在我们开机之后的最下面的一行辅助菜单栏,倒数第二个菜单就是语言调整,当前它的 number 显示 是简体中文,假设我们要把它调整为繁体中文,怎么办呢?我们就按下语言设置下面所对应的按键。 按下之后呢,多功能旋钮键就亮起来了,意味着我们可以旋转这个旋钮来选择我们所需要的语言,我把它选择到繁体中文。 好,现在选择了繁体中文之后呢,再次按下这个多功能旋钮按键,就相当于确认当前所选择的状态啊, 按下之后,系统就已经切换为全体中文的语言环境,现在我们再次将它切换为简体中文。一样的操作就是再次按下语言设置下面所对应的按键,通过多通 旋钮按键选择简体中文。再次按下多功能旋钮按键,好,系统又切换回了简体中文的状态。 第四个呢是关于试播器的自教证,这样的一个程序在我们的试播器开机并且预热完了之后呢,为了迅速的让试播器达到他的最佳的状态,能够以最大的最高的测量精度优化信号路径, 这个时候我们需要执行试播器的自教证程序,自教证程序也是在我们的福字菜单栏里面正数。第二个就是自教证,按下这个自教证下面所对应的按键, 然后呢根据界面弹出的提示来执行这个程。这个程序 首先需要断开所有通道的连接,也就是我们在执行自教证过程当中,这四个通道都不要接任何的探头,不要有任何的输入。然后呢再按下心狗按键,启动 新口按键呢,在处罚区域的第四个从上往下第四个按键这个地方按下之后就启动自教证的程序,然后我们可以在 试播器的界面上面可以看到这个还会显示自教证程序的进程,当前是百分之七的一个一个完成度。 在执行自交政程序的过程当中,我们试播器界面的这些所有的按钮都是所 嗯都是关闭的状态,嗯,大家需要注意的是,当我们的环境温度变化幅度超过五度五摄氏度的时候,我们一定要执行 一次自教证程序,然后来以以此来保证我们所测量的精度。现在我们的自教证已经进已经执行了百分之九十一,我们再稍等片刻让他执行完 好,现在绩效证程序已经执行到了百分之百已经结束了,然后我们需要按下 run 按键右上角的这个按键来退出这个程序,看一下,现在自教证也已经执行完了。嗯,今天的课程就到这里结束,谢谢大家的观看, 嗯。

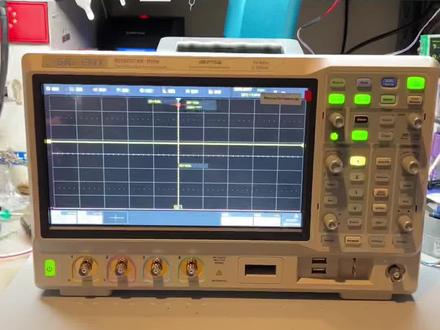

大家好,我是还是有道康啊,今天呢,我们来开箱一个石波器啊,简单谈一下石波器在手机维修中有什么用啊?嗯,首先呢,我买了是这款啊, 顶阳的这一款,然后在,嗯,他已经给我做了全面的升级,嗯,这个卖家还挺好的。嗯, 在这里可以看得出来的菜单,然后软件选件,你可以看 这些什么各种解码,然后这个丰盛真的瑞特这个东西,嗯,函数发声器啊,然后别说我也看不懂了,各种解码是吧,都给你装了。 然后再有一句有趣的是他这个地方变产品型号直接变成了二五零四 x plus, 那有人说他直接变成了一个五百兆合资的啊,然后这款我当时双十一买是六千吗?然后他,嗯,我觉得很值了,十寸的触摸屏很大,和 ipad 一样大 触摸屏,然后好处是你还可以把触摸给关了,然后就点不动了啊。然后,嗯,支持一键切换肉模式, 肉模式干什么用对不对?肉模式有这种直线模式啊,然后前一阵子你们看我拍的视频就是肉模式看电流的,对吧?然后试播器我们可以用来看电流啊,在肉模式下面可以看电流。 然后我们修手机一般就是测量什么呢?测量啊,电啊,电流,对吧?二极管档 啊,二二集体就那些组织啊,然后电压信号对不对就完了,所以你看电流我们可以直接拿这个对不对去看。然后,嗯,二极管档呢,我们有万,我们有万用表,对吧? 然后那个信号和电压我们可以拿试播器啊,而且就是你们可以看 电压怎么测最简单的电压,然后现在比如说像是一幅对不对?一幅每一格代表一幅,那现在这里那代表什么?往上一格是一幅两幅三幅对不对?那往下呢?就是负的电压里边负一幅,负二幅负三幅,懂了吧?然后一般我们 会因为我们侧正点压比较多,对不对?你把拧到下面来,然后那么在这就一幅两幅三幅四 啊,是不是我有点傻了?四幅五六七八,对,然后这个好处是他这个东西是可以调的对不对?你比如说我不想看衣服,我要看一个很小的,那我就把它调成 五百毫伏,就零点五伏,零点二伏就每一格变成零点五零点二伏,现在是零点一伏,对吧?你就可以看到这些啊,比较容易看到,而且就是看信号的话呢,你拿万用表看不出来对不对?你你得有波形对吧?你就 所说的什么波行,你也别波行了,你就看他有没有波行,对吧?你也别什么 iphonec 解解码,什么各种解码你都别解,你就你就看他有没有波行,然后波行在电压正服到呃到不到位对吧?就可以了。如果 你这都修不出来那还也就不用修了,是不是这个道理啊?不要把一个东西就想的太复杂啊, 我也不是什么大神啊,我就是跟大家简单的探讨一下,就是一个设备你只有在用的时候你才能 啊学习到他的用处啊。好了。嗯,基本上就这样吧,有问题的话你们就提,然后我可能还会再出一些 里外的啊这个呢所以啊简单的说啊。嗯他需要基本上需要两个试播器,一个试播器是用来看电流的,用肉模式啊,肉末的, 然后看电流曲线,因为他是那样滚动的对不对?还有一个呢是用来看那个,嗯,另外一个是不是用来看信号和电压的啊? 然后当然肉模式也可以看电压,对吧?然后看型号的呢?和看型号不能在肉模式下看啊,因为看的不大对劲啊,所以你需要基本上是需要两个试播器的啊。好了, 嗯,这个我就把后面的,我已经我最近修机在用这个啊,很舒服的,然后就接出来一个表笔,是吧?上面弄一个探针,很简单的探针,然后测信号,然后把这个小普圆啊去掉就好了。 哦,还还有那个,你们可以看下面这一款,这是零到十五,他有十五通道的数字,这个数字看头这个要格外买,这有什么用呢?简单说没什么鸟用, 但是呢,可以帮助你去研究手机的这个开机时序啊,什么乱七八糟的,你可以拿这个慢慢研究着玩,对吧?真正的维修的时候我们只需要看电流电压,二极关组织,然后信号没了啊,你这修不明白,那也没办法了,好了,希望对你们有所帮助啊。

嗨,大家好,我是典阳科技的市场工程师 seven, 平时大家使用电源时是不是会经常接触到 cccv 输出的两种状态, 那 cc、 cv 就是电源的两种工作模式。今天我们用典阳的 s p t 三千 s 系列可编程直流电源给大家进行演示。 那 cc 呢?为电源的横流模式,当负载的电阻值改变时,电源的输出电流维持在设定值并保持不变,电源的输出电压根据负载的变化而变化。 cv 为电源的恒压模式,当负载的电阻值改变时,电源的输出电压维持在设定值并保持不变。电源的输出电流根据负载的变化而变化。电源不能设 设置为专门在 c c 或 c v 模式下运行,其运行模式由负载电阻 r l 和临街电阻 r 决定。如图所示。 那我们在使用电源时,首先要设置输出电压和电流,因此我们把电源设置值即为 v set 和 i set。 根据欧姆定律, 组值 r 就等于 v set 除以 i set。 而测试设备也可以说是负载电阻 r l。 电源是要给测试设备或者说是负载进行供电从而完成测试的。根据前面这个表就可以看出,当负载电阻 r l 大于组织 r 时,电源处于 c v 模式。当负载电阻 r l 小 等于组织 r 时,电源处于 c c 模式。当负载电阻 r l 等于组织 r 时,我们可以称此时为零件模式。 零件模式下,电源状态由负载上的电流来判断,负载上的电流等于或约等于电源。设置电流值时,一般是 cc 状态,小于设置值会是 cv 状态。简单也理解成, 如果负载上的电流很小且低于电源设置值,电源工作在 cv, cv 模式下,电源输出电压恒定,输出电流由 rl 决定。 如果负载上的电流很大,超过电源设置值,电源将会被限流。工作在 c c, 那 c c 模式下,电源 输出电流为设置值,输出电压由 r l 决定。要特别注意,对于顶阳科技的电源来说,临界状态下,如果负载上的电流等于或近似等于电源设置的电流值,一般是 c c 状态, 小于设置值才是 cv 状态,电源可能会在 cccv 之间跳变哦。如果你想让电源一直处于 cc 状态做横流源使用的话,可以将电源电压置于最大,调节电流的大小即可。 电源的输出电压会随着负载的变化而自动变化,以保证电源是横流输出。下面我们用顶阳的 s p d 三千 s 系列可编程直流电源 搭配 s d l 一千 s 系列电子负载来进行展示。首先我们通过电源输出电流和负载上的这个电流来进行对比,电源使用蓝通道供电,负载设置为横组模式, 电源设置为五伏一安, 由此也可以算出组值 r 就等于五欧姆,附带电阻 r l 我们设置为十欧姆, 此时 r l 大于 r, 然后我们打开输 出,可以看到此时负载上的电流为零点四九五安,小于电源电流的设置值一安。所以电源处于 c v 模式, c v 模式下是亮绿灯, c c 模式下是亮红灯。 然后我们调节负载为五 om, 此时 r 就等于 r l 处于一个临界状态,那临界状态下,我们看负载上的电流为零点九九零安, 小于电源电流的设置值一安,所以电源仍处于 cv 模式。然后我们继续调节负载为四点九欧姆, 此时 r l 小于 r, 负载上的电流为零点九九八,或者是零点九九九安,约等于电源的电流设置值一安。 此时电源由于回读精度误差,回读电流已显示已安,等于设置值,所以电源会处于 c c 模式。再接着调节负载为二 om, 此时 r l 小于二,所以电源仍处于 c c 模式。好了,那这就是电源单通道输出时 c c 与 c v 模式状态的解释了,谢谢大家。

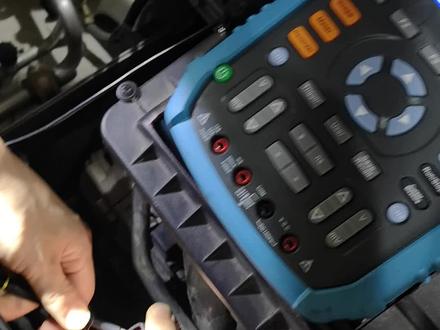

哎,波型都一样的,哎,大家看一下子啊,这个大众的这个发电机呢,是两线的啊,这两根线呢,每根线在开钥匙门测试的时候就不插插头的时候,现在呢都是十二伏的电压, 然后现在把插头插上,然后咱们看看他给电脑的反馈信号,就是发电机的复合信息。 好,现在的话呢是发电机他的这个占空笔信号啊,现在在给发动机电脑送复合信息,现在的话呢是发电机他的调节器,他的工作的过程。嗯,看一下 另外一条线啊,就一只是十二伏啊,另外一条线是一只是十二伏,哎,一直是十二伏,另外一条线 ok 了啊。

嗨,大家好,我是顶洋科技市场工程师 seven。 今天我们来研究啊。在实验室使用线性电源过程中会遇到的一些小坑 分为两点啊。首先第一点就是真实测量时,如何把多个通道供地,不供地又会有什么影响?第二点,测试芯片时,电瓶为什么不能悬空?首先,如果电源多通道输出时, 输出通道不供地,就会导致零电位参考点不一致,输出数值会跳动。那如何供地呢?很简单,我们只需要把输出通道的负极都接到电源地,或者都连接到一个公共参考地就好了。第二个疑问,如果 我们测试一个开关,芯片需要通过电瓶去控制开关,那低电瓶时一定要接电源的。 d。 如果电瓶悬空,就会造成芯片管角无法确定高低电瓶,导致器件的损坏。 为什么呢?我们先来看看 simose 电路。 simose 电路就是一个大家接触的比较多的电路,它由一个 p mouse 和一个 n mouse 晶体管构成。 两个晶体管的山级连接在一起,接入电路的输入端。而两个晶体管的漏级接在一起,接入电路的输出端。而 pmos 与 m、 s 的原级 分别接不同的电压,且与漏极相通。对于 cmos 反向器而言,输出的 这个高电压非常接近器件工作电压,而输出的低电压非常接近接地端的电压。电路工作时,两个晶体管属于一开一关的状态,而晶体管的这个开关状态由输入电压决定。 对于高输入电压而言, emos 开启, pmos 关闭。对于低输入电压而言, pmos 开启, emos 关闭。这里要注意, cmos 电路的这个输入端绝对不允许悬空。 那悬空是什么意思呢?悬空在数字逻辑电路中,指逻辑器件的输入引脚,既不接高电频,也不接低电频。通俗一点来说就是 高不成低不就,卡在中间就很难受。因为悬空会使电位不定,破坏正常的逻辑关系,使电路产生误动作,而且也极易造成山级感应静电而击穿。所以回到正题。 如果我们要测试一个开关芯片,道理也类似,需要通过电瓶去控制。开关时,高电瓶一般接正电源,低电瓶接负电源或者地电位不能悬空。 悬空时很容易导致积累电荷、静电荷的产生,或因线路板和外界噪声,可能串入不定的输入信号,导致输出不断震荡,从而造成额外的功率损耗与电源干扰。严重情况下 有可能导致芯片损坏。所以我们必须保证芯片的管角始终处于一个确定的默认电瓶,避免信号电瓶悬空,否则芯片管角 无法确定高低电瓶,会导致器件的损坏。这下你理解了吧。好了,关于实验室使用电源的小坑经验就分享到这里,我们下次见。

屏幕前的小伙伴们大家好呀,又见面了,我是来自点样科技市场部的 lorry。 今天呢,我们视频的主题是眼图,你见过眼图吗?你知道它是怎么形成的吗?你了解它的意义吗? 你会测试吗?不知道的小伙伴接下来可要耐心听哦,今天真的是干货满满。眼图,顾名思义,是一种长得很像眼睛的图形,那么他是怎么形成的呢?这就涉及到我们石博奇的余晖模式了,我们人肉眼的刷新率只有六十赫兹,有时无法察觉偶尔一闪而过的异常信号, 与会模式则能够叠加显示历史上出现过的波形。而演图实际上就是将信号中的所有马源分离出来,并在屏幕上叠加显示后的结果。对于数字信号而言,其高电频与低电频的变化可以有多种序列组合。以三个比特为例, 有零零零到一一共八种组合。在食欲上,将足够多的上述序列按摩一个基准点对齐,然后将其波形叠加起来,就形成了沿途。 有时候呢,为了让眼图更加清晰,我们还会打开色温模式,这样的眼图将会具有明暗的层次感,色调越暖的部分,说明信号出现的概率越高,也可以更加直观的看出信号的噪声、抖动等的分布情况。 解决掉眼图如何形成之后,我们来解决下一个问题,眼图测试的意义是什么?在普通的波形测量过程中,我们分析的是某一段的细节信息,如上升眼、下降眼 构充周期等等。但随着数字信号速率的提升,仅仅依靠普通的波形测量是不够的,这是因为由于传输通道的损耗会出现波形位置不同, 测量结果不同的情况,所以演图就成了最常用的分析高速数字信号的方法,它能够体现信号的整体特征,通过它可以观察到马尖串扰和造成干扰情况,从而根据一些参数评价系统性能的优劣。 眼图的形态各式各样,有细长眼、大圆眼、单眼皮、双眼皮,这主要由他的参数决定,如眼高、眼宽、眼幅度。我们来看看这张图,硬电瓶和零电皮只选取眼图中间的百分之二十, ui 部分,像垂直轴投影做脂肪图。 直方图中最高的一点所对应的电瓶分别为一电瓶和零电瓶。眼高指眼图上空白的区域在纵轴上的大小,他能够反映传输线上信号的噪声容线。眼宽指眼图在水平轴所展开的大, 他能够反映信号的总抖动。眼幅度指一电平与零电平的差值。眼图交叉比指交叉点到零电平的幅度与眼幅度的比之。那么刚才我们有提到,通过观察眼图形态可以评估系统性能,的确可以做到 在五马间串了和噪声的理想情况下,波形不存在失真,每个马源都重叠在一起。最终在试播期上看到的是既线又细又清晰的眼睛。眼睛张开的很大, 当有马尖串扰时,波形失真,马源不完全重合,眼图的界限就会不清晰,引起眼睛部分闭合。若是再加上造成的影响,眼图的线条变得模糊,眼睛张开的也就小了。因此,眼睛张开的大小能够反映失真的程度以及马尖串扰的强弱。了解了 眼图的意义之后呢,我们再来学习如何测试眼图。考虑到眼图测试的精度,一般都要求累积到足够的 ui 数再进行分析,这个就涉及到试播器的存储深度。越高的存储深度,试播器一次能够分析的 ui 数就会越多,测试的结果也就越精准。 因此在测量高速信号的演图中,尽量采用高的存储深度。当然了,存储深度越高,试播器的分析速度相对也会变慢。 这次测试呢,我们使用到的仪器有 sds 六二零四 pro 试播器,贷款为二级赫兹,采样率为十 g 十二比特分辨率以及五百兆的存储深度。还有这台 sdg 七千 a 任意波形发声器, 输出频率高达一记赫兹。先来看看我们的测试界面,首先是信号的设置,包括对原的设置和电 屏设置,查找电瓶,可自动将电瓶设置在眼图上升眼和下降眼交叉的位置。在这里还有一个设置叫做时钟恢复,这可是构建眼图的核心步骤,只有从数据中正确恢复出参考时钟,找到基准点,才能够正确的秒回出眼图。 对于很多高速的创新总线信号来说,由于时钟信息嵌入在数字流里,所以需要使用时钟恢复功能。先从数字流里提取出时钟,然后以这个时钟为基准对马云进行叠加。 顶阳的演图功能支持两种时针恢复方式,我们一一介绍一下。第一种时针恢复方式是恒定频率,通过最小二乘法对采集到的数字眼做线性礼盒,将时针恢复出来。处理模式有自动和手动,大多数情况下推荐使用自动模式,而当性照比比较 差时,试播器无法准确确定恢复时钟时,推荐用户根据实际情况手动输入数据速率,而后试播器会以输入速率作为参考来执行时钟恢复,我们来操作试试。 现在我们使用 s d g 七千 a 输出一个 p r b s, 信号长度设置为八,比特率设置为六百兆。 现在试播器处于自动模式,始终显示为六百兆赫兹,我们慢慢的将比特率增大至六百一十兆, 可以看到这边的时钟速率也随着慢慢增大至六百一十兆赫兹,这就是自动模式。然后我们改为手动模式,输入参考的数据速率为六百兆, 可以看到输播器正确恢复了时钟,那么我们再将参考的输入值与实际值的误差调的大一点,设置参考值为五 五百八十兆,此时试播器恢复出来的时钟仍然是正确的。嗯,那我们就再来试试五百七十兆 哦,出错了,此时试播器显示恢复出来的时钟为六百零七兆赫兹。嗯,由于试播器未找到正确的时钟,因此演图也无法成功构建。关于这个误差,其实并没有一个确切的范围,性,造比、波形、比特率等都会对这个误差造成一定的影响。 设置完速递模式后,我们继续设置查找模式,其中每一次指示波齐会对采集到的每一针都执行一次时针恢复,每针的眼图都用对应的恢复时针来构建,并且每针的眼图会替换上一针的眼图。我们来看看实际效果,当我小幅度改变信号频率时, 不仅时针会跟着发生变化,眼屏幕上的眼图也在不断的更新替换。当我选择第一次时,试播器则会根据采集的第一针来恢复时钟,后续采集的每一针都会使用该时针来构建眼图, 可以选择只显示最后一针眼图,也可以选择所有。将所有针的眼图在屏幕上叠加显示。 选择所有后,可以看到,当我小幅度改变信号频率时,时钟并没有发生任何变化,而眼图却出现了重叠,这是因为第一针的恢复时钟并不适用于所有针。 第二种时钟恢复方式是所向环,他是基于采集的数字信号,使用软件所向环的方法计算出每个参考时钟沿的位置。因为所向环的方式对时钟的变化有一定的跟踪能力,因此可以 去除抖动中的低频成分,从而更接近串形信号接收端的实际情况。同样的,在选择所向环后,需要选择速度模式以及查找模式,与恒定速度情况一致,这里就不再次赘述。 软件所向环当前支持一阶,可以通过配置节制因子来改变所向环的环路带宽。 关于这两种时钟恢复方式,恒定频率由于设置简单、易于实用,通常用于纯净数据信号的眼图测量,但是要稍微使用深一点的内存深度,以便于观察到更多频率的抖动成分。 而所向环的时针恢复方式需要用户设置节制因子来改变。黄度淡宽设置稍微复杂一点,但能够更真实的反映高速创新力度上接收端所向环看到的信号抖动情况,用户可以根据 配色信号自行选择时钟恢复方式。眼图结果出来之后呢,我们打开测量,可以看到能够测量的眼图参数有很多,比如刚才提到的眼高、眼宽、眼浮直、眼图、交叉笔,还有平均功率、时间间隔误差、 q 因子等等。 眼图他作为评估系统优劣的方法,操作比较简单,但是还可以更简单,就是这个模板测试, 先将规范的要求制作成一个模板,然后通过试播器来调用,便可以直接观察到沿途是否有接触到模板,如果没有接触到,则表示沿途的指标符合规范要求。如果有接触到模板,也可以根据接触的位置进行针对性的改善,不需要重复测量。 典型的模板由三部分区域组成,最上面的区域定义了对信号的最大幅度要求,最下面的区 定义了对信号的最小幅度要求,中间的区域则定义了对信号的眼图张开度的要求。那么以上就是今天关于眼图测试的内容啦,大家都学会了吗?有疑问的小伙伴评论区下方留言告诉我哦,下次再见,拜拜!

哈喽,大家好,我是来自顶阳科技的市场工程师康妮, 那么今天就由我来为大家讲解一下我们用试播器进行试电测量。在我们使用试播器的过程中,试电测量 很多朋友都会遇到的一个测试项目,那很多朋友在测试中就遇到了一些疑问,哎,示威器能测试电吗?示威器如何测量试电呢?该怎么测量才安全呢? 等等的诸多疑问,在本期视频中我将为大家一一解答。那么首先我们的施波器能测量是电吗?实际上是 直播器,在合理的操作下是能够测量试电的。试电就是我们所说的公平交流电,它有五十赫兹和六十赫兹两种,世界上不同的国家,它的电电压标准也不同, 常见的是欧盟二百三十伏,日本一百伏,美国一百二十伏,而我国是以二百二十伏五十赫兹作为标准的。那么我们就以顶阳科技 sds 一千 xc 施波器为例,在我们施波器通道接口处有明确的标识, 它标示着输入电压四百伏,那么这是不是就说明是波器可输入电压四百伏,远远大于我们的试电二百二十伏的电压呢?在这里有一个重要的细节我们要搞清楚,我们常说的试电二百二十伏,这个电压是指有效 完整的单位,应该是二百二十 vrms, 而试播器接口的输入电压,它显示的是四百 vpkvpk, 指的是峰值电压。那么在我们的有效值电压和峰值电压之间,我们需要进行一个简单的换胜。首先我们常说的有效值是什么呢? 交变电流的有效值是根据电流的热效应来定义的,我们让一个交流电流和一个直流电流分别通过相同的电阻,如果在相同时间内产生的热量相等,那么我们就把这一直流电的数值叫做这一交流电的有效值。 那么我们假设交流电流通过一个电阻哦,在一个周期内,它所产生的热量和直流电流通过同一个电阻在相同时间内所产生的热量相等,那么这个直流电流数值我们就叫做交流电流有效值,我们用大写字母 ui 来表示,而最大值我们就用 um 和 im 来表示。那么在一个周期内,交流电通过电阻哦,所产 热量我们就可以把它表示为 q 等于 iphonelt, 那么我们再通过对 iphonel 在一个周期内的积分路上,我们就可以计算出我们就可以得到电压的有效值等于根号二分之一倍的电压最大值,也就是约等于零点七零七倍的电压最大值。 这样我们就可以计算出我们试播器可以测量的有效值就为二百八十二点八四伏。 现在我们才可以真正拿两个数字来进行比较,施波器允许输入的电压二百八十二点八四伏是要大于我们的试电电压二百二十伏的。在这里可能也有朋友要提出疑问了,但是施波器的测量 不是需要探头的吗?没错,下面主要是给大家讲解了我们吃播器上标称电压 和我们常说的试点的关系,但是真正能不能测还是要看我们的探头。同样我们以 sdsetx 干 c 为例,我们标配的探头是一个无缘探头,他的型号是 pp 五幺零,他有一倍和十倍两个档位, 那么在不同的档位下,他们可允许测量的电压等级是不同的,在一倍的档位下允许测试的最大电压有效值就是一百五十伏,而在十倍的档位下允许测量的最大电压为三百伏,那么这就是满足我们一个测试需求的。 所以我们说普通标配的五元探头也是可以测量试电的,但是一定要在正确的档位下,也就是十倍的嗯,档位。今天我们还带来了一个我们自己制作的一个小专制,还是我们制作 用来方便测量试电的。我们可以看到下面 l 指的就是火线,火线也被称之为象线,它是由发电站或者变电站提供的,有二百二十伏的电压,那么我们人体直接接触都会发生危险。零线就是我们的嗯线,那么它是为火线提供回路,在发电站或者变电站端接地,由于它是远端接地,所以在我们用户端它的定位不一定为零,有可能在落点,但是相比火线来说要较为安全。 地线也就是一,他是一个零电视探考点,在我们用户端接地,因此他是零电压,绝对安全的。那么我们一般的试播器都是不带隔离的,他的外壳或者说他的金属外壳,还有我们探头的地线都是直接与试电地线相连接的。 在我们测试中非常容易犯的一个错误,就是直接把我们探头的这个信号线直接接上火线,而把地线我们直接接零线,或者我们反过来测量,这是绝对不允许的, 因为火线或者是地线发生短路,或者零线和地线发生短路都是非常危险的,那么在民间也有些偏方,可能有的朋友也想到,既然地线会导致短路,那么我们把施波西的地线去掉不就好了,在这里也明确的告诉大家,这种做法也不可取, 因为这样我们会导致施波器的外壳还有探头的地线都有可能带上二百二十伏的电压,非常的危险,因此为了大家的生命安全,也请各位千万不要这样尝试。 那么要怎么测量才安全呢?普通的探头我们可以使用试播器先测火线和地线,再测零线和地线,由他们之间的插纸来得出我们的试点电压,也就是我们常说的 ab 法,那么今天就给大 大家做一个简单的演示,如何使用 ab 法来测量我们的试电电压。首先我先用探头接接入我们的通道一, 我们用通道一来测火线和地线之间的电压, 那么接着我再接入通道二,用通道二来测量零线和地线之间的电压, 接着我给我们的这个小装置通上电, 这个时候我们就可以在湿波器观察到此时火线和 零线的一个电压波形,那么我们再通过对它的一些时机还有垂直档位的调整 之后,我们可以打开试播器的一个运算功能,我们用通道一减去通道二来计算我们的试电电压, 这个时候我们就可以在试播器上读取到我们此时测量到的试电电压约为二百二十一点七九伏,那么这是在一个合理的误差范围内的,这就是使用我们的 ab 法来测量我们的试电电压, 那么有没有简单一点的方法呢?你有一个安全又快速的方法,那就是使用高压插分探头, 该要插分探头,因为两个输入端都不存在接地的问题,两路信号他的插分运算是在探头前端放大器完成的, 传输到试播器通道的信号是已经插分后的电压,因此我们的试播器无需去掉三线插头中的接地端,就可以实现一个安全的福地测量,这样的话不论你怎么接它都是非常安全的。 还有一种方法就是使用我们的隔离试播器或者试播表,像 sh 一千 x 这样的带隔离的试播表测量也会非常的安全。不过嘛,最后的这两种方法他也是有缺点的,就是他的价格比较昂贵,那么具体在 测试中要使用哪一种方法去测量就要看大家具体的情况了。好了,以上就是本期视频的全部内容,虽然内容比较枯燥,但还是希望大家能够了解,就是一些电路中的基础知识,能够从原理上来理解问题, 希望能够对大家今后的测试测量有所帮助。如果大家觉得本期视频对各位有用的话,还希望大家给给我们一件三联多多支持一下,那么谢谢大家! 有一点点卡顿了,那不好意思,再来一遍,哈哈哈哈哈,对,通道一来测量火线和零线之间的电压 和地线,哈哈哈啊,换了这条很短,我可以的,马上再来, 好像有地线。

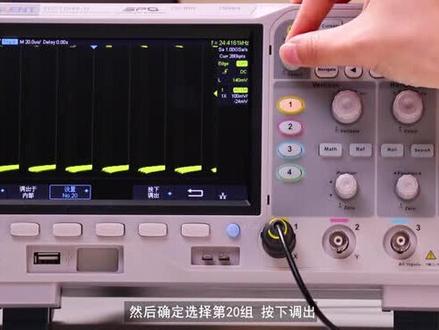

大家好,欢迎回到鼎阳师波器书接训练营,我是营长黄翠。 在前面的内容中,我们掌握了波形的捕获测量以及与参考波形的对比。现在我们来学习如何将测量内容保存下来。我们的试播器支持将当前的设置, 屏幕截图以及数据保存到试播器的内部,或者说是外部的 usb 设备当中,并在需要的时候重新调回这些数据使用。现在我们先将信号接入试播器,并获得稳定的显示。 我们先看看如何用试播器把当前的设置保存到内部存储器当中,当前的设置呢, 包括触发的设置时机大小以及垂直档位信息。我们按下 siri 扣按键选择存储 在类型当中,我们选择设置,然后在这里切换到保存到内部。可以看到这里一共有二十组 柜子可以选择,是因为我们的试过器最多可以支持二十组信息的存储。我们现在先选暂且选择第二十组进行存储,按下保存 就可以了。我们回到这个步行,如果我们将他的时机,垂直档位这些设置调整之后,我们随意的调整之后,如果需要返回到之前 那个状态,我们就可以使用调用功能把刚刚存储在第二十个存储器的设置调出来使用。操作的过程是这样的,按下 cpvo 按键,选择调出调出于内部,然后确定选择第二十组,按下调出。 ok, 刚刚那组信息就已经成功的调取出来了。需要注意 的是,如果要删除第一到第二十个存储单元当中的设置文件,只能保存新内容,覆盖旧信息, 如果要删除全部的存储单元文件,可以通过安全擦除来删除。这个操作过程与我们上一讲参考波形的删除一样,我们再来看看如何 将当前的多型图像以及数据保存到外部的优盘当中。我们的生活器前面板呢,有一个 usb 接口,用来和外部的优盘进行连接,我们将优盘插入进去之后呢,如果是 成功,会有弹窗提示。按下螺丝刀按键,以这一针画面为例,我们把这一针画面 图上形式存储到我们的余款当中,按下 c 遇库按键,再选择存储。存储类型,我们选择图片格式, 我们支持的图片格式有 bmp、 gpg, png 这三种,支持的数据格式由二千至 csv 以及 matel 这三种,我们暂且选择 gpg 图图片, 然后把屏幕的颜色调整为正常。按下保存,这个时候我们就进入到了优盘的文件系统里面,我们可以选择存储的位置,如果不选择文件夹的话,就默认在优盘的根木木下面存储,我们就将文件存储在根木木下面, 然后新建一个文件,新建一个文件名,我们给这个图片的命名为二零二零二一二一零零一。好,按下保存,现在文件就 已经保存到了我们的优盘当中。值得一提的是,我们的试播器非常人性化的提供了一键成熟按键,位于屏幕下方菜单门 最右边的蓝色圆形按钮,标记了 plus 的就是它,可以快捷的将波形界面以 bmp 的形式保存到优盘的文件里面。文件名是系统自动分配的,现在我们返回 保存一下,调整一下这个实际状态,按下认证可以看到文件保存到了优盘里面,没证明是 sds 零零零零四,现在我们 我们取下优盘来看一下我们刚刚存储的文件的样式, 可以看到这就是我们刚刚存储到的文件的图片,文件名是 jpg 二零二一零零一。需要提醒大家的是,如果大家发现保存的图像是这样的白底颜色显示跟试播器的界面不一样, 这是因为在我们选择图片存储的时候,选择了屏幕反转背景色,在这里切换为正常就可以。 对于已经保存的图片,我们可以用电脑自带的话筒软件将颜色全部反色就可以继续使用。不管是将信息存储到试播期的内部还是外部的优盘, 都是基于试播器当前显示的这一针数据进行的。如果我们还需要查看或者说是存储 试播器的历史模型,也就是在这一张画面之前的数据就需要使用到试播器的历史模式, 在历史模式下面可以观察之前采集的每一针波形。我们的 sds 幺幺零四叉钢音这一款试播器可以自动采集并纯属的数据,最多可以达到八万针, 我们按下我们按下一键按键,也就是历史模式标记在这个位置, 然后打开列表功能,就可以看到我们的试播器纯属了八百零六针数据,在刚刚的一段时间里面,然后可以通过多功能旋钮一针一针的去查找这些数据的信具体信息 每一组数据呢都有相应的时间标签,还可以通过自动播放,向前就是向前,或者说是向后来连续播放我们的这个历史波形画面,我们从这一针开始,从 七百九十三针开始往回播放,往回播放我们的历史波星。好,如果觉得播放 放的速度过快,我们还可以暂停下来,调节时间间隔,将它调慢一点,使用多功能旋钮,假设我们先将它调整到一秒,尾针一秒。好,这个时候呢, 我们继续来往回播放波形,可以看到画面的跳的变化的速度变慢了, 然后选择当他跳,跳到我们所感兴趣的一针画面的时候,我们就可以暂停对具体的这一针数据进行 分析测量,或者说是松鼠。好了,以上是本奖的内容,谢谢大家的观看。

哈喽大家好,欢迎来到博宇小测试。今天呢,想给大家分享一下关于试播器的远程控制功能。那今天准备了一台顶阳的 sds 五千 x 系列的试播器,还有一台笔记本电脑。接下来就开始咱们的测试吧。 打开试播期之后,点击右下方,会弹出网络配置信息,此时我们可以看到机器的 ip 配置信息。 ip 地址、子网眼码。 网关。我们呢,可以把它改成我们常用的 ip 地址,比如幺九二幺六八的网段。 这次呢,咱们就不修改仪器的地址,通过更改计算机的地址来连接仪器。首先我们打开电脑的网络和共享中心,点击更改配置设置,找到仪态网。 右键属性,选中 internet 协议版本四,双击进入。之后设置一个和仪器 ip 地址相连的地址,幺零幺幺二幺是和仪器一致的。最后一段要不一样 子网眼码三个二,五五一个零。然后点击确认就可以了。 打开计算机的浏览器,输入仪器的 ip 地址,回车确定,看是否能连接上。 最后选择仪器控制,进入到试播器的远端控制界面,接入被测信号,就可以进行远程控制了。那今天的分享就到这里,咱们下期再见。

大家好,欢迎回到鼎阳试播器出街训练营,我是营长黄翠。 在上一讲中,我们学会了如何使用试播器的自动设置 otocit 按键,以及自动测量 man 键按键来处理常见的周期信号。在本节内容当中呢,我们将学习 如何处理损态信号,我们将以单次脉冲信号为例进入本节课程的学习。本节课我们也引入到了一位新的朋友,是鼎阳科技的 s bg 六千叉杠一系列任意波型发声器,他将发出我们所需要的单脉冲信号输入给试播器,我们将用试播器来观察测量这样的一个单脉冲信号。如何将 这个信号稳定的显示在屏幕上面呢?最最关键的是关于试播器触发条件的设置,所谓触发,就是让试播器隔离出我们所感兴趣的信号,让他显示在屏幕上面。 给大家举一个生活当中比较常见的例子,大家在排队过安检的时候,安检门探测出违规物品,这个违规物品的定义就相当于我们试播器设定的触发条件, 如果安检门探测出一个违规物品之后暂停工作,就对应我们试播器单次触发模式,如果安检门能够持续不断的检测出违规的物品,就相当于我们试播器设定的正常触发模式。现在我们回到试播器的设置啊, 界面在试播器的按键区,这里是关于触发区域的设置,我们可以选择单次触发新狗,或者说正常触发 note 以及自动触发 auto。 我们先以单次触发为例,按下新狗按键, 然后按下 ctrup, 也就是设置按键,按下 ctrp 之后呢,在试播器的界面会调出关于会调出关于 触发条件的设置,我们来看这个正脉冲信号他的特征,然后再来考虑如何将他稳定的触发出来。这个正脉冲信号呢是由低电瓶,上升炎,脉宽以及下降炎组成的,我们可以 可以用最简单的边沿触发的方式将它触发出来,边沿触发设定为上升研触发,当他的上升研达到我们设定的触发电瓶的触发电瓶时,就满足触发条件,这个触发电瓶我们可以设置为低于两伏的一个触发电瓶, 我们以设置一伏的触发电瓶为例来进行后续的啊设置,在 试播器的触发类型里面,选择边缘触发姓源,选择通道一,因为信号是由通道一输入的。 将斜率调整为上升岩,上升岩这个时候我们再来调整试播器的触发电瓶,在触发区域的下方有一个旋钮, 我们转动这个旋,转动这个旋钮的时候,右边有一个倒三角的符号显示,这个是指的试播器的触发电瓶设置的高低,我们把它调整到一伏。 调整好了之后呢,可以在试播器的左上角看到蓝色的 red 的形式,这意味着试播器已经做好触发的准备,在等待 满足触发条件的信号的输入。现在我们让信号发生器发出一个脉扶直为两伏的正脉冲信号来,三二一发出,可以看到试过器成功的将这个信号捕获到了屏幕上面啊, 通过参数的测量,我们也可以知道这个信号与实际的输出是非常相符的。在试过器的右 上角这个地方 rap 按键标红了,说明在单次出发模式下面,试播器完成一次出发之后就停止运行,除非我们再一次手动的开启。 现在我们来看一看正常触发模式下面试播器对于多次连续满足条件信号的输入的处理,我们将触发的模式选择到诺诺触发, 按一下某某,然后这个时候呢,我们再让试过器,再让信号源发出一个信号,可以看到试过器将这个两伏指为两伏的正脉冲信号捕获成功的捕获到了, 然后在补货之后呢,在界面的右左上角这个 red 依旧是显示的,说明试播器现在还在等待下 一次的触发。我们可以将触发电瓶调整到啊,我们可以将输出的电瓶调整到二点五伏,看一下试播器能否将二点五伏的这样的一个 正脉冲信号补货到输出,可以看到福值已经有变化了,再调整为两幅一样的,还是啊,在正常出发模式下面依旧可以多次的补货,好调整为两幅, 现在我们调整触发电瓶,让他高于我们的福值,高于两伏,调整到比如说调整到现在的二点二伏,二点二伏,这个 时候呢,在正常模式或者说单次触发模式下面都是没有这个信号,都是没有满足触发条件的啊,在试播期的界面上不会有显示波,不会有波形显示, 我们可以看一下切换到单次触发模式,然后信号发生器发出信号,是界面并没有波形,在正常模式下面也没有波形,但是在 oppo 模式也就是自动模式下面,我们连续的输入不满足触发条件的信号,试播器上面是会有不稳定的波形显示的,这是因为在 在一定的时间内,试播器不管有没有满足出发条件,都会强行的显示一键信号到屏幕当中,这是在 auto 自动模式下面的一种处理方式。 以上内容呢,是关于我们使用常见的边缘触发来处理单脉冲信号的 一个操作的过程,以及我们学习到的试过器的三种不同触发模式的区别。谢谢大家的观看。好啊,可以过吗?这个这个怎么样?

大家好,欢迎来到博宇小测试,今天给大家分享施波器的存储和钓鱼功能。施波器支持将当前的设置参考波形屏幕图像以及波形数据文件保存到内部存储器或者外部 usb 存储设备中, 由 u 盘并可以在需要时重新调取出以保存的设置或波形。今天我们就以一台顶阳 sds 五千叉系列的石波器进行一下石波器存储与调用功能的演示。 首先我们打开石锅器,接上校准信号,在屏幕上正常显示锅型把,然后把准备好的 u 盘插在 usb 的接口上, 注意优盘的大小不应该大于十六 g, 否则仪器会识别不到。那存储设备连接成功,那下面我们在功能中找到存储和调出功能,嗯,然后选择 类型,还可以多种类型参考波形或者图片,然而精致。 我们新建一个文件, 我请问局委, 那我们就存好了一个波型文件,如果是图片文件或者是 csv 文件,你也可以使用计算机打开查看测量数据。那调用功能如何使用呢?首先我们把通道二打开, 同样在点击面板的人处比较多,功能则要用 类型选择参考波型,因为此款区波气质支持调用参考波型,所以我们选择参考波型,然后选择参考波型的存储位置,然后才有 消除, 这样就可以 上一次存储的波形码。今天的是波系存储与钓友功能分享就到这里,感谢大家的收看,谢谢!再见!

大家好,我是顶阳科技的技术知识徐志琴,那么在上节课我们学习了如何使用试播器获取简单的信号,但是在实际的测试中,我们常常会遇到不规则的信号或者偶发的信号,那么对于这种信号,我们就要对 触发进行一个灵活的设置来捕获信号。那么在接入信号前,我先为大家简单的介绍一下关于触发,那么触发一共有五个关键点,也就是触发源,触发点,触发电瓶,触发方式,触发模式。 那么在这里我们先借助触发设置菜单对这五个关键点进行一个初步了解。那么触发设置菜单我们可以选择通过面板上的 ctr 按键进入,当然也可以直接通过触屏点击这里这上方的触发,或者是呃右下角的这个 出发,进入这个出发设置菜单。好,进入出发设置菜单以后,我们就逐一认识这五个关键点,那么关键点一,出发源也就是我们这里的信源, 那么信源他是指以某个通道的信号作为触发对象,呃触发源可以是释播器的任意通道,也可以是外部通道。那么关键点二,触发点,他是指释播器让满足条件的波形停留的时刻,也就是 我们这个呃屏幕上这个蓝色的小三角它所对应的位置。那么关键点三,触发电频,它是区分信号和事件的关键设置, 那么设置任何触发条件都需要一个具体的触发电瓶,触发电瓶可以通过呃旋转这个旋钮来调节,也可以直 接呃触屏,点击这里进行一个具体的呃触发电瓶的一个设置值, 那么在这里我们注意到这里有一个设置到百分之五十的按键,那么这个按键它其实是一个便捷操作,它可以帮助我们呃 点击以后可以快速的让触发电瓶归位到呃波形的中央。那么关键点四,触发方式也就是我们这里的类型 啊,那么我们需要根据波形的形状特征选择合适的出发类型。在 sds 幺二零四 xhd 中,一共有十种出发方式,分别是边沿出发、斜臂出发、麦宽出发、视频出发、窗口出发、间隔出发、超市出发、纤夫出发、马线出发以及总线 触发。那么并且每种触发类型在这个区域都会有一个相应的解释。那么关键点五,触发模式它一共有三种,也就是我们的呃 auto, normal 和 single。 那么在呃 auto 自动触发模式下,释拨器会按照特定的时间间隔强制触发,不管信号有没有满足触发条件,那么 normal 正常触发他呃,只有在满足触发条件的时候,我们释拨器才会进行一个触发,那么在 哦触发第一个信号之后,释波器他会继续等待下一个满足触发条件的信号。那么这个金狗单次触发他是指当信号满足触发条件时,释波器会把捕获到的波形显示之后停止采集,也就是即使后面我们有了满足触发条 条件的这个信号,他也不会再采集了。好,那么介绍完这五个关键点以后,我们先以单次脉冲信号为例,进行我们的第一个信号处罚。那么首先我们用呃信号源设置好一个单次脉冲信号,那么在这里我们已经设置好了 啊,然后呃我们接入这个信号,把它接到 super 七的通道一, 让我们打开信号源的输出, 那么然后我们接入信号以后,需要对呃这个触发进行一个设置, 那么因为我们这个是一个呃单词脉冲信号,所以我们的出发类型选择边缘就可以。那么杏园,因为我们揭露的是世博气的通道一,所以这里我们杏园就 选择 c 一就可以。在这里我们需要注意性源不要搞混,因为当我们同时开启呃多个通道的测量的时候,可能我们这里选择的是 c 二,但是我们其实要触发的是 c 一的通道,那如果我们选择 c 二以后,呃 c 一的通道它就无法触发到, 然后设置好呃触发类型和触发源以后,我们需要对触发模式进行一个设置,那么对于一个周期信号,我们一般选择 oto 或者 normal 触发,它就可以触发得到, 因为信号会连续出现,示波器就可以连续触发,所以我们的波形能够稳定的显示在屏幕上。但是如果是单次的脉冲信号,我们触发一次以后,他没有后续,没有持续的波形,所以示波器就只能抓取一次,然后显示一次, 后面就没有办法留住这个信号,所以我们这里要将触发模式改为新狗。好,现在做好了这个基础设置以后,我们尝试一次来捕获这个单脉冲信号,我们按下信号源的触发按键, 然后发现现在试播器上并没有出现我们所期待的那个脉冲信号,然后我们观察以后发现我们的触发电瓶它的位置可能不太合适,我们往下调节一点, 然后我再次按下信号源上的触发按键,好,现在就可以看到我们施博奇已经把这个信号抓取,并且啊停止捕获了, 然后我们可以将这个波形进行一个稍微调整,以便于我们观察。呃,这个单次脉冲信号它就被 成功的触发出来了,但是啊,由于我们这个边缘触发他不是一个万能的触发方式,我们有的时候需要查找一个异常信号的时候,我们用这个默认的边缘触发他就不能准确的找到这个异常信号。就比如在上节视频中我们出现的那个 run 的信号, 那 run 的信号的特征呢?就是在一串脉冲中偶尔有一个脉宽和幅度都比较小的信号,那我们可以根据它 这个信号的特性来选择这个触发类型为外宽触发。我们还是以这块 s t p 三板子上的 run 信号为例,我们先将信号接入到示波器的通道一, 然后接入信号以后,我们可以 像上节课的视频一样,先利用余晖功能来测试这个异常外观信号啊,我们先将这个波形把它放大一点, 然后我们进入显示菜单,打开我们的余晖功能,选择为一秒, 然后调节一下我们的触发电瓶,然后呃,按一下 run stop 按键,然后开启我们的光标功能,然后选拖动这个光标去测量我们的脉宽, 或者旋转我们的万能旋钮来调节这个光标。 那么现在可以看到我们这个麦框的大概是零点三三微秒,然后我们啊关闭这个光标功能,进入我们的触发设置菜单, 先将我们的类型改为外宽出发,然后在这个限制条件这里,我们刚刚测量的外宽是零点三三微秒,所以啊,这里设置小于三百三十六那秒,呃,也是可以的。然后我们 按下 run stop 按键, 调节一下我们的触发电瓶, 然后可以这里可以把转弯模式改为 normal, 这样就可以看到我们这个衣长迈宽 信号,它就被触发出来了。那我们抓取了我们想要的这个波形,就可以看到波形的形状,但是如果我们想要知道这个波形的详细数据,那我们就要对它进行一个测量。好了,本节课的内容就到这里,下节课我将为大家带来信号的测量,我们下节课见,拜拜。

平顶安科技营业收入和净利润都实现了双增长,行业竞争异常激烈,公司是如何脱颖而出的? 数字思波器是每一位电子工程师的工作台,普及程度很高,需求量很大。也正因此,泰克、斯德科技等头部企业也非常重视中低端市场, 该领域的竞争进入百热化。对此,公司有下面几种方式来提高在行业中的竞争力,一是通过和国际知名电子测试厂商立刻开展 odm 业务合作,能够提高公司对产品的理解和品质,从而生产出来的产品可以达到国外优势企业的水平。 二是性价比优势。比如在低档次的试播期中,公司二零年的平均售价是两千八百多一台,而可比公司普源金店和斯德科技的售价是三千三百多一台。相比之下,公司的产 价格要优惠百分之十以上,在同个档次的前提下,价格更低的顶阳科技显然更有竞争力。三四个国际电商亚马逊合作,实时的销售数据分析,公司可以制定合适的销售策略,提高产品的推广能力。公司的高性价比有效降低了客户设备的投入成本, 从而提高了公司产品在全球市场的占有率。随着教练的不断增加,公司的数字思博器出口数量已经是国内企业中最多的。在美国贸易摩擦下,测试测量一切领域也在美国对我国出口管制清单范围内,行业的发展备受打击。对此,顶梁科技处境如何?
