我们先把连接片拿掉,放入第一组电缆, 按照黄绿红分别对应 u e、 v、 e、 w、 e, 然后这一这一组电缆的另外一端 接到控制柜的第一组,分别对应到 u e、 v、 e、 w、 e, 按照黄绿红。 好,然后串入第二组电来, 按照黄绿红分别对应 u 二 v 二 w 二, 压紧螺丝 这边的地线,地线我们提前已经接好了,然后这边接到控制柜里面,分别按照我们的接线端子接到 w 二是对应的红, u 二对应的是黄 v 二,对应的是滤万用表,测量一下, 一五通的二六通的三四。 好,现在接线已经完成了。好,现在我们开始试一下充电控制回路。好,启动。好,电梯开始启动了啊,现在处于新型连接, 然后我们看一下这出气怎么转换的,现在已经转换过来了, 电动机运行正常来看,线路还是这么个线路,然后这边还是这个样,没有作弊吧。 好,现在停掉吧,然后我们来现在停了,然后上次说关于电动机反转之后我们要怎么样调整,我们先看看这一次电机是怎么转的啊,怎么停下来了。 好,现在应该很清楚的看到是在逆时针的,那我们要把它调成顺时针, 怎么调呢?我们不要去调电机的径线,径线电源,因为有的时候有的地方是有向需要求,还有一些他可能一个径线在一个控制柜里面,他控制了还有其他设备,如果你把总电源调了,那可能会牵扯到其他设备的转向也有问题了,那这个时候我们只要调 u 一 v 一 两个对调一下, u 二 v 二对调一下,三跟四,不用动,我们来看一下啊。调一下,把电关掉,先断电啊。 好,送电好点,动一下就可以了,拿电筒转起来就可以了。好,停着 到最后才能看得清。现在还是看不清。好,现在能看得清了哈,是顺时针了哈。好,这个视频就到此为止了。
粉丝8712获赞2.6万

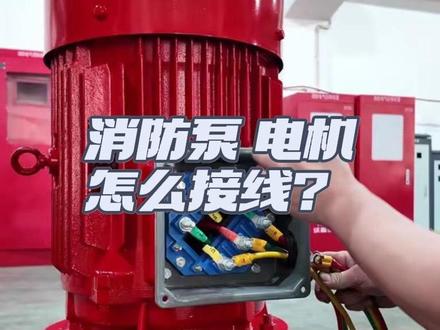

现在教大家接接电机的接线方法,新三角降压启动,把这个短手动到现场,把短接片先取掉,呃,从控制柜拉七根线过来,分别是对应的 u 一 v 一、 w 二、 u 二 v 二字母对字母接,千万不要颜色对颜色接。新三角降压启动,先把这个短接片给拆掉, 把铜片取掉以后,这水泵上面有 u e、 v e w e w i u i v i, 这要对应着这控制位的字母, u e v e w e w i u i, v i。 这样把六根线拉过来,加根地线是七根线那边也要 u e v e, w e, 控制柜那边拉七根线过来,一根地线,六根火线,分别是 u e、 v, e、 w, e, 对 应着不要颜色对颜色,要字母对字母接,都还有 w, i, u, i、 v i。 然后从控制柜拉过来了六根线,分别是 u e、 v e、 w e。 对 应着控制柜的 u e、 v, e、 w, e, 分别是 u 一 v 一、 w 一 w 二, v 二 v 二,对应的控制柜里面的字母, u 一 接 u, 一 v 一 接 v, 一 w 接 w, 一 w 一 接 w 二接 w 二 v 二, v 二接 v 二,千万不要按着水泵的颜色来接,如果按颜色来接的话,它就相序错相了,容易烧毁电机。

好,现在呢,我们对着电路图来看一下我们的主电路,我们的主电路呢有三个交流接触器,分别是运行交流器、三角形接法交流器和星形接法交流器。他们分别是第一个是运行交流器,也叫主交流器, 第二个是三角形接法交流接触器,第三个是新型接法交流接触器。顺着我们的主电路往后走,经过热继电器到达我们的电机的接线盒,我们电机接线盒里边有六个接线柱, 分别是 u 一 v 一、 w 一 和 w 二, u 二 v 二。 当我们主电路主交流接触器和新型接法交流接触器同时吸合的时候,我们的电机是处于一个新型接法运行的状态, 当我们主交流接触器转换到和三角形运行交流接触器吸合的时候,我们的电机呢就是处于一个三角形 运行的一个状态啊,我们修三角电路呢,就是一个从修行启动到三角形运行一个状态的一个转变。

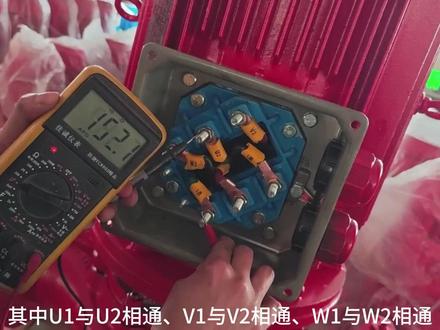

消防泵新三角接线线路检测在消防泵中,电机接线端子与消防控制柜接线端子都有对应的编号。 由于消防泵电机属于三相异步电机,根据三相异步电机的线圈绕线特点,可以用万能表的风铃档来测量电机接线端子。其中 u e 与 u 二相通, b e 与 b 二相通,各部 u e 与各部 u 二相通 在消防控制柜中也是同理,即一五二六三四相通。所以我们接完线后,在消防控制柜这里进行线路的检查。

消防泵芯三角接线实物教学首先打开消防泵电机接线盒, 继续拆掉每个端子的连接片, 每个接线端子上都有对应的编号,消防控制柜中也有与之对应的编号, 接线时按照编号一一对应连接。 接下来是实物操作演示, 在给消防控制柜接线时,需区分出每组端子的线缆,不能错接。

我们来看一下这个送风机控制箱,现在这个规范要求啊,就是排烟风机的两百八十度防火阀动作以后呢要关闭排烟风机,同时呢也要连锁关闭本分区的送风机,也就是说我们要从排烟风机的两百八十度防火阀呢放线到送风机的控制箱来实现这个功能。 今天呢我给大家介绍另一种方式,同样可以实现这种功能,但是呢我个人不建议这么去做,因为这种做法呢有个缺点就是受限于报警主机的手自动。我们先看一下这个接线啊, 接线呢是这边十五是强制启动,十六呢是强制停止,然后十呢是这个公共端, 看一下十和十六呢平时常开的,我们把这个十五呢启动给它调到十六了,启动我们不用,我们用的这个消防二十四伏启动,他俩平时常开的,一旦十和十六闭合以后呢,风机呢就会停止,下面呢我们来启动这个风机,然后呢我给他短接一下,测试一下。 风机启动以后啊看一下这个 k b o 呢已经动作了,风机呢已经启动了,我用一根线把这个十和十六给它短接一下, 十和十六短接后呢这个风机停止。所以呢我们就可以用一个输入输出模块加个继电器输入输出模块呢控制继电器,控制继电器的常开呢 接在十和十六输入输出模块动作以后呢继电器动作常开闭合,风机停止。那我们呢就可以用这个两百八十度防火阀的单输入模块的反馈来联动这个输入输出模块来实现这个功能。


新三角控制柜怎么接线大家?我是小猪,今天给大家讲解一下这个新三角控制柜是怎么接线的。首先我给大家介绍这是一个新三角控制柜,是一个防护等级 ip 五五的,那么加这个机械应急的 加接线应急装置给大家看一下里面啊,那么这个就是接线应急, 那么这个是一个一米四的柜里,那么是新三角启动方式,那么很多人在这个新三角控制柜接线的时候,很多人不清楚怎么接线的,那么我今天给大家讲解一下这个新三角控制柜跟那个消防水泵,那么他是怎么接线的? 首先一点就是我们要去把那个水泵的那个呃电机的那个 端子打开,把里面的连接片拿掉,我带大家去看一下那个水泵,我们首先把这个水泵的这个接线端子打开,那么我刚刚是螺丝已经拆掉了,我给大家打开看一下啊,因为很多水泵发出去的时候,电机的这个端子上面是有连接片的, 他有的是这样横着连接的,有的是这样竖着连接的,那么我们到时候新三角的启动方式一定要把这连接片拿掉, 拿掉之后我们就是伸展脚是六根线,那么第一组接一边,第二组的话接一边就黄丽红接一组,黄丽红接一组,那么就是在嘴缝上面接线的时候,一定要把这个连接片拿掉,这是第一个要注意的地方。 然后我们现在回到这个控制柜,那么我们控制柜怎么接线?比如说我现在手上已经剪了这六 这根线,黄丽红黄丽红一组,这是一个模模拟给大家看一下啊,那么我们接混字柜的时候,那么我们黄丽红,黄丽红这样接,就比如说我们黄丽红这一组接好了以后,对吧?那么我们第二组黄丽红 是这样接好的时候,我们要用万能表去量一下,量一下什么区别呢?我给大家说一下啊,就是说比如说我现在是这样接好的,给大家看一下啊,因为我们现在讲是六根线吧,黄丽红,黄丽红,对吧? 那么我们用万能表去量的时候什么呢?就是说我们因为他上面也是黄绿红,黄绿红,下面我们也是这样接好六根线,六根线之后我们去用万能表去量的时候,那么我们要打到分频档去量,量的时候就是黄色跟黄色这根线不能相通,绿色跟绿色之间线不能相通,红色跟红色不能相。 我们在下面量的时候,那么我们就是比如说一五可以相通,二六三四也可以说一,比如说一六 二四三五也可以封,指的是说就铜像不能相通,就是黄绿红,黄跟黄不能通,绿跟绿不能红,红跟红不能通,这是在心态角接线的时候,我们到时候在这个控制柜的时候,我们用这个万能表量一下,那么我们就可以把这个线就能确保 ok 了,没有问题。

这期视频给大家讲一下啊,消防泵的一种启动方式,那么就是星三角启动,前面这是一个消防泵的控制柜,那么它是一个星形启动,角形运行的 一个控制柜,那么上面是两个开关,顺着开关的同台往下看啊,这一个开关是接了这边这个一组三个交流接触器,这个开关是接了下面的 三个交流接触器,那么一台水泵他完成一个新型启动脚型运行,他需要三个交流接触器,第一个交流接触器是一个主交流接触器,第二个交流接触器他是一个脚运行的交流接触器,第三个是一个封心的呃,交流接触器,那么 风芯它上面就是有一个短接,把 abc 三个短接在一起,那么前面两个交流接触器 啊,他分别出来了,每一个交流接触器有三个接线端头,总共有六个端头,那么这边还有一个接地的铜牌,那么总共有七根线啊,从这个控制柜到这一台啊水泵里面,那么到这个水泵的接线盒, 水泵里面他有三根绕组线,也就是三根七包线,三根七包线,他总共有六个头啊,三根线一根线,有一个头一个尾啊,总共是引出来六个接线端子,那么就引在了这个盒子里面,我们看一下这个图,哎,就是这个形式 啊,六个头,一二三四五六啊,六个桩头,他是分别是三根绕组引出来的三个头三个尾啊,也就是这个是电动机啊,这个是三项绕组,那么第一项绕组 头啊,用 u 一尾用 u 二,第二项绕组头是 v, 一尾是 v 二,第三项绕组头是 w, 一尾是 w 二啊,所以说三项绕组啊,记 u 项、 v 项和 w 项啊,那么这就是三根啊,七包线,三个头,三个尾经行启动的方式就是这种接法, 把三根绕组的尾巴短接在一起,然后把三根绕组的头分别接三象线 abc, 给它通电,那这个时候电动机呃运转启动,就是一种星星接法啊,星星接法线电压是三百八十伏,向电压呃,是二百二十伏,就是一个降压启动 啊,这个就是一个角形接法啊,就是横行竖角啊,这就是竖着接,就是角角运行,也就是说啊,把第一项的 头啊,第一项的头啊啊与啊第三项的尾连接在一起,然后接一项 a 项,一项上线,那么第二项的头与第一项的尾连接在一起,那么第三项的 头与第二项的尾连接在一起,就这样竖着用图片连接,分别在他的头上接三根啊,三百八十伏的象限 abc, 那么这个时候他就是一种角形接法,角角形运行啊,他的线电压和向电压是相等的,都是三百八十伏, 那就这么一个情况,那么我们在正常食物再去给他相互的切换,哎,运行启动,运行的时候不能在这个接线盒里面去调换这个呃连接片,那么也就是他的时间,就是星星启动五到十秒钟,就要转成角形的一个正常运行。哎,星三角启动, 它适用于电动机,是角形正常运行的一种电动机,那么我们完成就用星形和角形的转换啊,就用这三个交流接触器来完成,那么这个是风星 风行,这个交流接触器吸合,就等于把电动机的三项绕组的尾巴给他短接在一起,哎,只不过短接片在这个交流接触器这个位置,那么同时吸合这个和主交流接触器,主交流接触器,他的三 三根线是接在了电动机的 u 一 v 一 w 一三根绕组的啊头, 那么把头给他供上三根三百八十五的象线哎,那么把尾给他分在一起,风星转接在一起,那么这个时候就形成了一个星星启动,那么五到十秒钟之后,风星的交流接触器会自动,哎,弹开, 然后脚型交流交流接触器会吸合,那么他先弹开,他先,他在吸合啊,那么这三根线他是接在了,呃,三根绕组的尾巴,那么这个风星也是接在了三根绕组的尾巴啊,他的相序是一一对应的啊,风星的弹开 角形的西盒啊,这就等于给他的三个尾绕组也供上了,也供上了三根三百八十伏的一个电,那这个时候像电压就等于线电压转成了一个角形运行,我们看一下这个,呃,实物图,这是一个实物图 啊,这是一个电动机,这是主交流接触器脚型运行交流接触器,这是一个新型交流接触器,那么我们把电合上之后啊,先吸合啊,风星和主交流接触器,风星啊,他是和这个脚型下端是连接在一起,那这个交流接触不吸合, 这个电是不倒通的啊,这边把风行风起来,然后这边接待了啊,交流啊,三根绕组的尾,三个尾啊,这个吸合就等于把这三个尾短接在一起,那这个吸合就等于给他三个头共三根三百八十五的象线, 那这个时候就是心情启动,那么五到十秒钟之后,这个交流接触机会弹开,脚型交流接触机会吸合,他一弹开,那就等于把这三个尾巴给他分开了,他就不短接了,脚型吸合,哎,这边三根象线是一一对应的,然后就等于 那给他的尾巴也供上了三根象线,就等于是啊,这一个形式就等于形成了角形运行的这种形式。那么第一个星形啊,就是这种形式啊,这就是一个星三角,他的一个呃,接线的一个原理图,也就是星形啊,降压 启动,五到十秒钟之后转成一个角形,哎,三百八十伏额定电压的一个运行啊,是这么一个控制的原理。那今天这期视频就给大家讲到这里,谢谢大家的观看。

今天呢我们来看一下这个风机的多线,它的接线两种方式,一种呢是通过这个继电器看一下两根启动线呢,直接接在继电器的十三和十四,这个继电器呢是 dc 二四的, 看一下接在这边,这个是反馈,然后下面呢接到这个交流接触器的常开点,这个交流接触器呢启动是这个就是高速启动,这个是一个双速风机,然后我们看一下他这个 接线十二和十四这两根线,这两根线直接接到这个继电器的常开,看一下上面是常开啊,跟下面那个是常闭,十二跟十四呢接到继电器了,常开看一下十二是公用端,十四呢是高速远程启停, 也就是十二和十四,上面平时呢是常开的,他俩闭合以后呢风机启动断开,风机停止,这边呢还有一个消防二十四伏启动多线呢是通过这个终端器,然后我们多线按钮启动以后, 给他输出二十四伏,然后启动继电器常开点闭合来启动这个风机,然后我用这个线呢来把这个常开点给它短接, 接后呢接触器系合,然后这 k b o 动作,然后这个高速启动短接线给他断开,然后风机停止,这个呢就是多线加继电器启动的一种接线方式。 我们再看一下另外一种接线方式,这种接线呢不需要加继电器,直接接在端子排就可以了,看一下两根启动线呢直接接在端子排的二十和二十一, 看一下上面的限号二十和二十一,然后呢给他二十四伏直接可以启动风机,然后这个反馈呢同样反馈是接在这个交流接触器的常开, 然后现在好多地方呢,还有这个图纸设计啊,就是要总线和多线都要启动这个风机,可以选择那两种不同的启动方式。看一下这个 控制面板上面的二零和二十一是消防二十四户输入,我们如果需要多线和总线都要控制的时候啊,我们就可以选择这两种不同的启动方式来控制这个排烟风机或者是水泵。

欢迎使用乘风消防控制柜,使用时请注意以下安全事项, 接线维修时必须断开电源,否则会有触电危险。 控制柜在使用前必须检查并紧固主线路接线螺栓,避免造成启动困难。 控制柜必须可靠接地,防止漏电伤人。 这台是星三角消防控制柜,它有空开相序保护器、接触器、电动机综合保护器、旋钮开关等原计件组成。这是 电源进线端子。电缆线可以从控制的顶部进线接入,也可以从底部进线接入。 l 一、 l 二、 l 三接火线连世界零线, 这是电机线的接线端子。星三角控制每台电机接六根线,所以电机接线盒内的连接片必须要取掉。 控制柜和电机接线牌上都有标识,接线时注意区分。这个六个端子是对应一号电机的接线端子, 其中一 u e e v e e w e 对应一号,点击 u e v e w e 的接线处。 e w r e u r e v r 对应一号,点击 w r u r v r 的接线柱, 这是二号电机的接线端子。接线方法与接一号电机相同。 电缆线必须压接线笔,不能直接用电线缠在接线柱上接线,接线柱上的螺丝一定要拧紧,不然会接触不 不良,造成启动困难。 这是消防信号线接线端口。乘风系列消防柜留有三种消防启动接口,分别是消火栓按钮 或实时压力开关接口及反馈消防中心二十四伏启动接口及反馈远程启停或电接点压力表接口,用户可根据情况对接, 其中 a 零幺 a 零二为小火栓按钮或喷淋失去压力开关启动接线端子,接点为常开,闭合后启动主泵断开后停泵,端子上有交流二十四伏电源。流量开关启泵线 也可接在此端子上。 a 零三 a 零四为小火栓,箱内信号灯,接线端子接点为常开,当按下小火栓按钮后导通端子上有交流二十四伏电源。 b 零幺 b 零二为消防中心直流二十四伏。启动接线端子,当输入直流二十四伏电源后,主泵运行断开后停止,端子上没有电源。 一零幺一零二为消防中心无缘运行信号,接线端子一零幺一零二为无缘故障信号。接线端子一零一一零五位远程启动按钮,接线端子接点为常开点,闭合后启动主泵, 端子上有交流两百二十伏电源。一零一一零九为远程停止按钮。接线端子接点为常开点, 与一零一一零五组端子配合使用,闭合后停止。主泵,端子上有交流两百二十伏电源。如要接电,接点压力表就接。一零一一零五一零九 三个端子,一零一为公共端,一零五为低端,一零九为高端。一零一一一三为无水信号。接线端子接点闭合后控制跪声光报警, 主要用于水源信号,如不需要可不接。端子上有交流两百二十伏电源。一零一一一七为一号水泵受控设 运行反馈信号,接线端子为实际反馈,出场时已短接,现场不要接线。端子上有交流两百二十伏电源,一零一一二一位二号水泵受控设备运行反馈信号,接线端子为实际反馈, 出场时已短接,现场不要接线。端子上有交流两百二十伏电源。 这部分端口是巡检信号端口,需要和巡检柜连接。其中三零一和三零二是控制柜状态,信号端子,接点为常开点, 与巡检柜的一五角端子连接。当巡检检测到该组端子为导通状态,控制柜将不巡检。三零三和 三零四是消防信号接线端子,接点为常开,与巡检柜的 x 零一、 x 零二端子连接。当该组端子导通,表示消防来了, 巡检会将退出巡检状态,进入消防状态。 n 和 n。 一是禁止手动接线端子, 接点为断点,与巡检柜的一三三一三四端子连接。当巡检柜开始巡检时,此端子为开路,不允许手动操作,启动柜,防止公屏和变频起冲。

好,已经转接上了,风机已经启动。大家好,我是小刘,今天这期视频给大家介绍一下输入输出模块如何接线风机控制柜联动启动消防排烟风机,这是一个排烟风机房,这是消防排烟风机, 还有一个二百八十度防火阀,这个就是需要输入输出模块接线的排烟风机控制柜。下面这个就是接到排烟风机的模块,它是北大青鸟的五幺四幺输入输出模块, 右边的这个是接二百八十度防火阀的输入模块。首先我们看一下控制柜背面的接线图,这边这个八和九是二百八十度防火阀连锁停风机的线, 先不用管,后面这个是消防模块二十四伏的线,就是需要模块出来的线,这个零一零二是反馈信号,就是风机运行的信号, 这两组端子就是我们今天要讲的输入输出模块到排烟风机的接线,看下控制柜里面的端子,排 这个模块二十四伏端子,在这个位置就是这个压着黄绿线的端子,它连到了这边智能控制面板的十五十六号端子上。消防输入启动,自动启动 ac 或 dc 二十四伏,意思是在自动的状态下给它一个二十四伏的电压, 他就会启动风机。再看一下这个零一零二号反馈信号,就是这边端子排的零一零二端子,他连到了这边交流接触器的六十三六十四号端子上。 ao 的 意思是常开,所以这是一组常开点,当交流接触器动作, 风机就会启动,这两个端子就会闭合导通。我们再看一下下面这个输入输出模块, 打开模块看一下他的内部接线,四五是 l 一 和 l 二就是回路信号线,底座上面的这两个红蓝线就是回路信号线,九十是回答反馈线, 右下角的这两个就是回答反馈线,也就是控制柜里面的这个红蓝线。接着零一零二风机反馈信号,也就是接触器上的这个无缘常开点,六和八是 c o m 和 a o, 它是一组无缘常开点,就是这个红黄线 模块动作后导通闭合。还有就是这个配电柜没有拉二十四伏的电源线,所以接了一个二十四伏变压器,上面这两根黄线就是变压器的二百二十伏的主电源。下面这个黄绿就是变压器的输出二十四伏的电压 微负是二十四伏的负极,微正是二十四伏的正极。看一下他的二十四伏负极直接接到了这边段子排的二十四伏的负极上,另一根 绿线就是二十四伏正极,他接到了我们下面这个输入输出模块的长开点的八号段子上。 又从六号端子就是这根黄线到了这个控制柜这边有一个接头,也就是这根绿线接到了这边端子排的二十四伏的正极的上面。这个模块呢就是相当于一个铜管开关, 启动后,六号和八号段子就会导通,我们用这个小短接模拟一下模块启动,首先将风机控制柜打到自动状态。好的,我们下面用小短接短接一下,看看风机能否启动好。已经转接上了风机,已经启动 风机控制面板的风机运行指示灯点亮了。好的,断开小短接线, 好的,断开小短接线,风机停止了运行,我们把模块头安装在底座上,手动启动一下风机,看看模块是否报反馈, 把控制柜打到手动状态,按下启动按钮,排烟风机已经启动时,反馈信号传给了输出模块,停止排烟风机,模块反馈消失。总结一下,输入输出模块启动里面的六号和八号端子导通闭合, 就会把我们这个变压器的二十四伏的电源传到端子排上,控制面板就会收到二十四伏的电压。启动交流接触器,风机就会启动,同时接触器上的无缘常开点草丛闭合,通过端子排上面的这个红蓝线 反馈给我们的输入输出模块,这就是我们的输入输出模块。如何接线启动排烟风机,不知道你学会了没有?好的,今天的视频就到这里,请大家多多评论点赞,感谢您的支持,再见!
