oddr光纤测试仪器怎么使用

怎么区分末端断没断呢？我们先看下正常的末端，这是一根成品尾先， 两端都是良好的接头，测试下，看下结果，测之前一定酒精擦接头， 点击测试，等几秒看结果，测试速度很快，这是一个很标准的曲线，为了方便这把光标移开， 这样就很容易查看了。一、这个点是末端有反射峰向上凸起的曲线反射墙， 反射峰很高，峰顶是平的， 后面还有个二次反射，叫做鬼影，这样的表现说明没问题，末端是一个完好的街头。 我们来看下末端段具体的表现什么样， 还是一样的操作 也是很快给出结果。 一是末端有一个小反射风，反射风高度很低， 而且后面曲线直接下落，这个就是个典型的曲线， 反射风起风很低，光纤端面不平整，反射就低，这里和起点位置相差很多，这样曲线就是典型断了。这里讲了两个典型曲线，不过只限于这个机器，一个机器一个表现方式，大体差不多，原理是一样。

下面我们用 o、 t、 d、 r 去测试光纤中的线路衰减，在测试之前呢，要用酒精棉去擦一下尾线图 这段光纤，我们在这个线路的中间位置做了一个弯折，我们首先看一下啊，使用的是自动测量模式， 自动测量模式这个时候呢测试曲线已经显示出来哦，测量时间挺长的，待会改一下 这个位置，这就是属于这个线路弯折的位置，这个位置是属于光线的一个末端，正常这个曲线左侧的这个反射缝是这个 尾线头与 otdr 口对接形成的一个反射缝，末端的反射缝是属于光线的这个末端， 这是末端的反射峰中间。这个线路正常情况下应该是从左侧反射峰落下来以后进入线性区域，然后横向往前走，当他出现往下的台阶的时候，这个地方就是这个损耗产生的位置。 这个位置有时能够分析上，有时分析不上，如果分析不上的时候，我们可以移动光标， 移动到这个下降台阶的位置，光标上的度数就是距离，也可以通过这个光标这个移动啊来进行这个曲线 这个分析。嗯，这是在这个线路中间，这个弯折是这个样子，溶解损耗也是一样的道理，我们只不过就把这个损耗呢造的稍微小一点啊，把它稍微顺一点，然后还是使用，嗯， 把这个测量时间改的短一点五秒吧，快一些。 这个时候测试曲线也已经显示出来，我把镜头调近一点这个位置，这 就是属于这个弯折的位置，这个时候损耗已经比较小了，零点九七个 db， 这个位置，这是属于光线的末端，当出现这个曲线突然走着走着突然往下落，这个位置就是属于线路这个弯折的位置， 下面我们在我们将这个损耗点呢去把它捋顺，捋顺了以后，我们在这个光纤的这个末端啊，捋顺了以后，我们先测一个啊，测一个看一下这个线路情况， 测量完成以后，这个线路长度呢大约是九十八米多，接近九十九米的样子，九十九米这是属于这个光线末端，末端呢是属于一个断点，只有一个反 射峰末端，这个反射峰的顶部呢是尖顶，没有二次反射，说明这个地方是属于这个断点，我们再靠近这个断点往前一点的位置，大约在这个地方往前大概一米多吧， 在这个末端造一个弯折，然后再看一下这个曲线的变化， 这个时候你会看到这个曲线由于这个弯折的比较厉害呢，他就直接从这个位置直接落下去了，没有这个尾部的这个反射缝， 这就说明这个地方弯折损耗很大，当这个损耗大于这个五个 d b 以后五个 d b 的时候，五六个 d b 的时候，他就会判断 这个地方是属于光线末端，正常曲线还是横向往前走，末端没有反射风，这就说明这个地方折的非常厉害，这已经让机器认为这个地方是属于线路末端了，这就属于这个弯折点，这个弯折点是在这个光线末端的弯折点， 我们将这个弯折点呢稍微松一点，稍微松一点，松的稍微小一点，看一下这个末端这个反射缝的变化，这个时候呢你会看到有一个反射缝，这个反射缝的高度呢，他已经变得比较低了， 他和之前我们去判断的那一个是不一样的。这种情况的时候我们也一定要记住啊，认为这个线路长度是九十九米是没有错误的，但是这个末端的反射风太低， 太低的话，就说明距离末端或者是末端附近有这个弯折，就会导致末端的反射风降低，这是属于在这个线路末端有这个弯折的一个表现， 如果我们再稍微靠前一点，这个弯折位置我们不好找哈，在这个位置折一下， 嗯啊，抓的有点厉害了，多松一点吧。 这个这个测试结果和刚才的那个测试结果差不多了， 嗯，刚才讲 那就是属于在这个线路末端的一个损耗的情况，这样的话我们这个也是哈，这是属于在这个线路中间也有一个弯折损耗，我们把它顺一下，这样我们在这个线路的这个头部距离 otd 二很近的位置去找一个这个损耗 这个位置吧，这个位置应该是很近了，我们看一下这个距离 o t d 二很近的位置，有这个损耗的时候，这个曲线的表现是什么样子，我们将这个曲线进行这个弯折，折的已经很厉害了啊， 这个时候你会看到这个曲线测试出来以后呢，直接从这个左侧直接落到下面去，落到最底下去，没有任何测试结果。 并且这个机器呢还使用的是一个三 n s 一个脉冲宽度，大家看一下啊，脉冲宽度 是三 n s， 是一个非常小的脉冲宽度，这是使用的自动测量模式，因为自动测量的时候机器是自己去匹配量程和脉冲宽度，因为他发现这个线路很短很短的地方就有这个损耗了。我们把脉冲宽度调到二十， 还是刚才的位置，还是进行这个测试，这个时候呢，你会发现，哎，他能够去测试，但是这个曲线呢？曲线不清楚啊， 他能够测试，并且这个曲线呢是从这个左左下左方这个反射 直接落下来，这说明我们折的很厉害啊，直接落到下面去，然后又上来，这个地方也是线噪比较高，这个地方产生的那个反射风，这就属于这个光线的这个末端，我们看一下这个地方是不是啊？我们移动这个避光标， 光标上的度数就是这个距离光标上的度数九十八米，这就是属于这个线路的这个末端。但这个线路呢，这个损耗点呢，是在这个位置产生的，距离 o t d r 很近，这个 o t d r 呢，有一个 十七八米左右的一个下降盲区，这个下降盲区就是指从这个左侧反射缝然后往下走落下来，这个横向的距离大约是这个接近这个十七八米、二十米的样子，如果在这里 隐藏了这个损耗，你是看不到这个损耗位置的。我们现在呢，刚才折的还不是特别的厉害，如果折的更厉害，折的更厉害的时候，我们去测试的时候，这个曲线是直接落到底下去， 后面连这个末端的反射缝你也看不到，现在我们还是使用的二十 n s， 也是照样看不到。这种情况的时候， 有这么两种情况会出现这种曲线，要么就是属于线路太短，在这个三四米之内 测不到，要么就是属于近距离有弯折，损耗很大，导致这个损耗隐藏到里面去，导致曲线直接落到底下去，这种情况百分之九十以上的都是属于这个 损耗，在近距离二十米之内有弯折看不到，我们稍微让他放一下，放一下的话，这个时候你就可以还是使用自动测试，这个时候就可以看过去了 啊，这个时候就属于一个基本上是属于正常了，这个这个地方已经基本上松开了啊， 这就是关于 o t、 d r 对于这个近距离的、远距离的中间的损耗的一个介绍演示吧。

有人说拿到这个鄂迪迪亚不会用，我们现在把它开机，开机之后上面有个光死与反射移点一下，然后这里面有个设置，根据你需要的长度，麦宽可以选，如果你不知道光的长度也可以选自动，如果自动的话，他可以选择平均测量，然后测量时间可以选个五秒，如果光量比较长，你可以把它长度选大一点， 麦宽也就选五十长度，根据你的光兰长度可以选择他的良辰，我这个是一百多米的，我可以选五百，然后点测试测试，他就在四镜的分析，我这个没插光纤，现在把光纤插上去，然后点一下测试， 这个很明显的能看到他一个曲线，曲线上来的是我们那个光亮的长度，光亮的长度是一百一十七点四米，然后他的 cajang 反六方，他的累计损耗是零点零四。 如果要想保存数据里一点有保存，不需要的话，正常维护讲究是不需要保存数据的，正常你要看一下找脏了一点，这个用起来还是特别的方便。 我们这个功能里面还有个光弯用表，还有个市场设置，市场设置它里面有个节能，关掉自动关机，也可以关掉。红光可以打开强调散色， 它是敞亮的，而且还是闪射的功能利器，我们可以根据你的需要幺八五零幺三幺零，它里面根据你的需要可以选。最重要的我们可能需要的是一个 app 的功能，它测试起来是非常的方便又简单。

otdrd 测试教程，这是四段三米的关腔跳线，我们把它连在一起，用 otdr 来测试， 看一下我们 ot 迪亚的性能，自动测试可以看到他有四件，有四个结果，分别是 三米、六米，九米、十二米，我们可以把这个曲线放大一下，触摸屏幕把它放大，可以看到它显示相对应的米数，记得点个关注。

为什么测试光纤奥迪？第二，我们尽量选择幺五五零的波段做一下对比，这是幺五五零，这个地方有个法兰很明显的，而且损耗有点大，中间有个小型的台阶，我们对比一下幺三幺零， 这是幺三幺零，他中间也有一个法兰的损耗，但是在这个台阶明显变小了，基本就看不见。我们看一下他的损耗对比 测试结果得出幺三幺零的损耗是零点四八六，我们对比一下幺五五零的， 这个是幺五五零的损耗是一点二十三，他两者区别还是相差挺大的，一个零点五，一个一点二，中间偏差好几个 db， 所以我们测奥利。第二，尽量选择用幺五零的波段。

过来维修，一根光缆，从车那个地方侧过来，是一百一十四米，通过判断，他这个一百一十四米的地方就在这个水泥出口的地方，那个地方破皮了， 光缆我给他剪掉，然后弄了一根尾签，往车那个地方测试，结果车出来只有一百一十二米多，少了个一米多的样子，这个就比较费剪，正常来说应该是一样的米数，除非断点不在这个位置， 图方形的。我又往另外一个方向接了一根光钳，测欧尼蒂亚显示在跟前就断了，特别短，没有显示出来米数。 我判断了一下，最早测试是一百一十四米的地方断了，然后呢，这个地方我剪断往回测是一百一十二米多，两者 对比了一下，中间还有个一米多，有很大的可能就是我剪断的地方往前面一米多的地方断了。如果是一米多，我应该铅芯可以拉出来。我就尝试了一下， 正如我所说，这个地方应该在我剪断的地方往后走，一米多的地方断了。我用手拉，直接把铅芯拉出来了，拉出来的铅芯长度看了一下，差不多就是一米多，最终断点在光缆引上的地方，那个地方看不见。

欧迪迪亚测试第二波切割光纤， 我们的这款切割刀效果不错啊， mt 杠二幺 方便溶液机，这一款是着实的老款，现在是手动对准方式，奥迪第二呢是实时测试，实时刷新的方式，我们可以看到在对准的时候， 后面的曲线就上来了，各位请看放大的部分啊，我们尝试着拉开一定的距离， 箭头所指的地方就有一定的损耗，但是损耗不是非常大，然后错开一点，发现损耗特别， 所以这个光纤的损耗对这个对准要求是最高的，其他的要求都是次要的。好了，复位到原始的方式进行溶解，溶解以后呢，那个跳起就没有了， 这个曲线就非常平整，我们来平均画一下，发现这个接续点还是有零点二八六的损耗。下面呢是一台全自动的光线溶接机，刚才是手动啊，有一点误差，所以有一点酸耗，我们现在用全自动的方式进行溶接，然后测试， 测试完成之后，我们的预值是调到零点零一，所以这个时候应该是低于零点零一，非常小的损耗了。 来折弯来看这个损耗，大家请看弯到这个位置啊，损耗非常大，再弯呢就相当于是断了的状态了，松开即恢复了。

下面为大家演示一下用 o t、 d r 去测试光纤，判断光纤末端是成端还是断点。首先呢我们去测试的是一段皮线光缆，末端呢是属于一个断点，这是尾线溶解的皮线光缆， 嗯，使用的是自动测量模式。 测试结果出来以后呢，发现只有左侧除了左侧的反射风以外呢，只有一个反射风，线路长度呢是四十四米， 在这个位置只有一个反射缝，线路长度四十四米，这种情况呢是属于一个光线末端，是属于一个断点的，我们可以看一下这个末端这个反射缝的 顶部是一个什么样的状况。这个时候我们可以放大发现这个顶部并不算是属于平顶，而是属于个圆弧状的一个尖顶。 这个时候我们再测一个末端，是属于城端的尾线， 这个是末端成端的一个尾线，两头都是正常的，这个尾线头测试之前还是要做一下清洁啊， 使用同样的测试条件， 测试曲线出来以后会发 发现除了左侧反射风以外，右侧有两个反射风，这个位置的这个距离大家可以看一下啊，这个位置的这个距离和这个线路长度的这个距离基本上属于个两倍的距离，线路长度呢是总共是一百零一米，我们可以移动一下这个光标， 移动光标到这个第二个反射风的位置， 这个时候这个光标上的度数呢是二百零二米，线路长度呢是一百米， 那这样的话这个距离正好是实际线路长度的两倍，这种情况呢我们称之为二次反射，二次反射就是位置是实际线路长度两倍，这个时候我们再看 这个正常距离的这个光，这个反射缝这个顶部，这个顶部呢是属于近乎于是一个平顶的，我们可以放大看一下， 这个反射风顶部是属于平的，这种情况我们去可以判断这个末端呢是属于个正常成端的，就是这种类型的曲线。呃，我们基于这个判断的前提条件呢是末端没有接设备， 如果说我们末端接入了设备，他的测试结果就不是不是这个样子了，我们可以使用这个实时测量模式看一下做一个演示啊，这是用的实时测量模式去进行这个测试，实时测试的 时候我们会发现，嗯，这个地方还是有一个反射缝，二次反射缝的位置在这里，这个时候呢我们在末端接入一个分光器，接入分光器和接入光猫的效果是一样的，当我们接入这个分光器的时候会发现 这个二次反射缝消失了，也就说如果您接入设备了，那我们不能够判断，通过这种曲线就不能够判断和类似刚才那个样子，只有一个反射缝的，就不能判断他到底是成端的还是属于不成端的。 呃，这是刚才我们判断这个成端不成端的前提条件是末端没有接入设备。现在我们根据这个变化情况呢，我们也可以通过 o t、 d r 分光器位置往用户家里面去测试，去判断用户家里面有没有光猫设备。 如果用户家里边有这个光猫设备，你测出来的曲线是这个样子的，如果说是没有光猫设备，没有插入光猫，那你测出来的曲线就会有两个反射风， 这就是我们因为到这个用户家的这个线一般情况下都是顺好了的，顺好了以后呢，用户已经不再使用了，他那个线肯定是拔掉了， 那个线末端呢，一般也都是属于成端的，你测试出来的效果就是这个样子。如果说接着光猫设备，无论这个光猫有电还是没有电 都会是这样子，这样的话我们可以通过这种方法去间接的判断末端有没有光猫在使用。

今天给大家讲一下奥普普洱 ot， 嗯，这两个光口有的时候测不出来是哪里出现的问题，我们这把前是两公里，然后范围调成五公里，因为要参数要大大于十几个公里数的两倍， 我们发现他会出现这个这种 很乱的曲线，但是他这个公里数是两公里，是对着没问题，这时候我们 就会感觉机器有问题，需要返修，其实不然，欧弟弟啊，有一个使用技巧，脉冲，咱把脉冲从一百调到 三十进行测试一下，这时候我们发现他这个区间非常直，非常平整，公里数也是两公里，到底是为什么会导致这样结果？因为脉冲 有一个小技巧，咱们测试的公里数越长用的麦宽越大，公里数越小，五公里用的脉冲宽度 越小。三十公里三十 ns 或十 ns。 一句话总结就是高脉冲对应高距离，低脉冲对应低距离。 这句话熟记性中我们用奥地利啊，就会如鱼得如鱼得水。

我现在呢把模拟这个场景，我用一个光源，现在是幺五零的光从这边发到这一端，那么我们来测试一下这个光纤，现在光呢从这里走到远端就是往上行， 好，我把光纤放在相应的适配器里面，现在是三毫米的尾纤，那么推动推动他，然后压紧他， 这个时候呢可以看到这个箭头，就表明光是往这边传输的，并且大概呢是十五 db 的功率，十四十五 db 的功率，我们如果调整了光的频率，像光源调整他的频率， 现在呢是两百七十赫兹，那么两百七十赫兹的灯点亮，并且呢轰鸣器响，就表明这里面有光，并且有 业务，有频率，不是连续光，我再切换他一 k 一千赫兹，零零赫兹，如果是连续光，他就没有蜂鸣器暴击，两百七十赫兹， 这是对光纤里面有没有光，然后大致功率的一个定性的判断， 按一下他松手，他会自动弹下来，这个时候呢仪器呢自动关机，平时呢我们 这个产品呢，我们配备了一个这样的包装盒，平时呢我们可以把产品呢插在这个包装盒里面，这样呢放在工具箱里面呢也比较方便。然后呢这几个 为适配不同光纤的这个红弯头呢，你可以放在侧面，这样呢放在工具包里面的时候呢，就比较方便，也不容易丢失，看这样。

大家好，我是小康，今天来给大家介绍一下光纤的测试，那光纤测试里面有一个非常重要的步骤，就是 参考值的设置，我们介绍一下我们今天会设计到的仪表以及配件，首先呢仪表就是弗洛克的 clp， 光线损耗和长度的一侧是仪表， 然后呢会用到显微镜和清洁笔，这是在光纤测试里面可以说是必备的一个配件。再有就是 我们的测试参考挑线，先把两根挑线请出来，这两个 跳线是我们称之为环形通量兼容的跳线啊，他是长这个样子，大家可以看一下啊，两根 福禄克的仪表有一个特别好的功能，叫设置参考的一个向导，在主页当中我们看到会有一个设置参考成为按钮，我们点进去， 然后就会出这么一个向导，这个向导会告诉我们，只有我们一步一步的去设置参考词。好，我们运行向导啊，这时候告诉我们需要把参考跳线分别接到原 端和主机，接的是红色端，注意到我们的跳线有红色部分，有黑色部分，所以这时我们要接红色部分，但注意这里面有个非常重要的一个点，就是我们在 连接测试参考挑选的时候，一定要对参考参考挑选的 端面做一个清洁度的检查，如果不行需要做清洁。好，那我们怎么检查呢？当然是用显微镜啊，这个显微镜我们连接到主机的 usb 口， 接上去。好，这个是显微镜的探头啊，显微镜的头有多种，现在我们接的是一个检查 插座的一个接头，我们把它换下来，换成 检查接头的一个头啊，是这样的啊，我们连接上去 好，连接好了，然后呢我们把红色的这个接头， 把防尘帽摘下来，连好，检测头 好，这个时候这边有一个快捷键啊，大家看到这边有个快捷键，一按一下这个快捷键 就会出这么一个界面。好，这次我们注意到光线头清洁度还是可以的， 如果脏了，我们需要对它进行清洁，那么用到的清洁工具就是这个清洁笔啊，如果待会需要清洁的，我们可以试一下，如果不需要清洁，那么就不用管它了。好，那这个 光纤这一头没有问题，我们可以 跟仪表相连，这时候我们连是什么连什么呢？连镀膜的 多模的光源口啊，我们给他连上去 好，另外一根光线，另外一根参考条线要做同样的动作，同样也把这个给他防尘帽摘下， 然后脸上去啊，这时都注意到 光线头其实并不干净，对吧？虽然没有在光线的中间，但是我们建议也清洁一下，我们正好来看一下清洁的效果，怎么清洁，用清洁笔 把这帽打开，然后对准按压一次。好，这样我们就 做完一次清洁，我们再看一下清洁的效果怎么样， 注意到了吗？清洁的很好，对吧？好，这个清洁好了之后呢，我们接到远端的光源口， 这是远端的多磨光阴口啊，在右侧，我们连接上去 啊，这样可以看得清楚一点。然后呢我们再回到设置参考运行向导这块， 好，这已经连接好了，接下来他会告诉你黑的那一头连到对端的音谱的口，音谱的口其实就是 关公率口啊，输入口就是关公率，关公率的口。好，我们把这个关公率口呢在中间啊，我们给他接上。好，大家这时候可能会问我， 我是不是也应该对这个光线头做一个检测？理论上是的啊，但是因为考虑到时间原因，我们在这里边呢 就做一个 直接清洁，检测 好，这边连上光源口， 连上了会有一声响。好，现在我们已连上了，连上了之后呢？嗯，设置参考值， 这时候仪表就会设置一个参考值，所谓设置参考，其实就是光顾率记那边记录一个光顾率值，我们可以点一下查看参考， 这时候大家可以看到他的光棍率值大概在负二十四 dbm， 这是一个绝对的一个光棍率值，这个值跟我们一起的 是相当的，如果这个值差的很大，那么仪表其实会提示啊，这个是不正常的。好，我们回过去，接下来我们进下一步。好，仪表向导提示我们从这边断开， 断开，回到这边，这边断开， 这边断开，是这样的啊， 显微镜我们先留着，待会可能还会用到。好，我们进行下一步提示，我们要增加两根条线 啊，增加两根跳线，我们把跳线请出来，就是这两根跳线，这两根跳线，这两根跳线 是我们测试时需要增加的两根跳线，但是这两根跳线的质量怎么样呢？我们接下来有一个步骤叫 trc 的一个验证。好，首先我们按照 向导的要求接上，那么在接的过程当中 也要注意需要对他进行一个清洁，因为节约点时间，我们就直接清洁，本来应该先 对他做一个检测，就是确定这个光纤 接头是清洁的。好，这边也一样。嗯，对他进行一个 清洁。其实清洁这个工作应该什么时候做呢？就是一开始的时候把所有的光线头先检查一遍，如果是脏的就要做一个清洁啊。 其实这工工工作我们也之前也已经做了，就是已经清洁过了，那为了保险起见呢，我们再次清洁一次。 好，我们都清洁好了，然后接下来接下来用藕器给他对接一下。啊，红的 跟黑的相连啊，这是黑的， 这时候那个这声响呢？就表示什么？表示 主机跟原段是已经连上了啊，这么已经连上了。好，我们这时候再点一下 tic 验证。 tic 验证的作用是什么？是去测试一下，测试一下刚才我们增加的那两个 条线，他的损耗是多少，但同时这个损耗只是会包含这个呕气的一个损耗啊，会包含呕气的损耗，那么现在的结果是多少呢？是在零点零九跟负零点零二， 那么这个是符合要求的，推荐的值是零点一五，也就这个值，你不能超过零点一五就是 ok 的。好，那到现在为止呢，其实我们设置基准的过程就已经结束了， 我们再往下走，仪表提示从这边断开。好，那我们断开，断开，然后这个时候仪表主机跟远端 其实是处于分离状态的，因为这个过程其实到这个节点呢，就意味着我们仪表可以准备来进行测试了。那为了演示这个测试的这个过程，我们有一个 简单的一个光纤核啊，这个光纤核呢？呃，一跟五相连，三跟四相连，二跟六相连。 好，我们同样的听到一声响，对吧？这时候呢就表示我们主机跟远端其实接在同一对线上了啊，同一对线上了就可以开始进行测试了。 好，我们点一下下一步啊，背侧的链路加进来，好，回到主页， 回到主页的意思什么？我们准备好了，我们已经连连上了某一条链路，然后就点测试 好，这个测试结果是失败的。为什么失败？ 我们把这个主机拿近一点啊，放进中间，我们看一下。为什么失败了啊？不知道大家能不能看清楚，实际是因为什么呢？因为我们这个盒子 啊，这可能看看的不太清楚，我拿起来看能不能看见啊，因为这个盒子三跟四之间其实是中间会有个溶解点， 而且这个溶解点的这个质量不是特别好。好，我们拿到中间来看一下 近一点 啊，这样大家应该能看清了 啊，这样看的清楚一点，我们看到失败的是其中一条，这条亮度呢，损耗是一点八一个 db 啊，长度是七十多米 啊，这个一点八一呢，是因为中间有一个溶解点，这个溶解点其实是一个故障点啊，人为设置点 故障点，这个溶解点的损耗呢是一个地币啊。呃，所以呢他总体损耗呢是一点八一个地币，一点八一个地币是不符合要求的，我们可以点进去看一下。 为什么不符合呢？因为真正的极限值是一点七六，这个是根据我们的光线长度以及光线的设置，因为两头会有一个容会有呕呕气，再加上光线长度的损耗 啊，没有溶解点，三个因素加起来就会得到他的极限值是一点七六，也不能超过这个值，一旦超过这个值呢，就表示这条光鲜的损耗是不符合要求的啊，这是这一这一边，然后我们看另外一条啊， 极限值是一样的，但是他的损耗是零点六，所以呢？呃，他这个是符合要求的啊。 好，这样我们就演示完了光鲜参考设置以及真正的一个测试过程。 好，这个测试完了之后，我们可以把这个结果，可以把测试结果倒进来，用另个外啊这个软件给他倒到电脑里面，然后打印形成报告。好，今天要讲的内容就这么一些，希望大家能够从中受益。 如果有什么具体的问题，光线测试的问题可以在留言处啊，跟我留言啊，谢谢。

大家好，我是通信人小马啊，今天跟大家聊一下 otdr 的一个使用，那么首先我们从插光圈开始哈，这是一根 fc 的光圈啊，大家注意这个凸起的地方啊，跟我们的 otdr 的凹槽一定要对应上。 接下来是我们 otdr 的一个界面啊， xoto 的 otdr 界面呢，他分成这边是波长啊，幺三幺零幺五零还是另外幺六二五的波长，我们如果选中的话，按大叉就可以，就是代表选中，我们这次来测一个幺五零波长， 接下来啊，看一下，预估一下这个光纤的范围啊，那么还有麦宽啊，根据这个测量的距离，我们选相应的麦宽啊，我这个测试的话，大概是 是十六公里，但是比较复杂的一段光纤，所以说我选择了是二十公里的范围，加上五十那秒的脉冲以及测试时间，三十秒啊，测试时间呢，我们建议要大于十五秒啊，接下来按开始就可以测试了。 好，这个曲线就测完了，那么我们来看一下怎么读这个曲线啊， 上面部分是曲线啊，测试曲线下面部分是实践表。好，那么我们可以看到这里有相应的图形啊，像这种 像这种弓字形的啊，一竖一横，一横一竖代表的是光纤段，那么像这种向上的 一个小山峰形状的，那代表的是一个反射事件，一般是法兰啊，然后呢，像这种台阶啊，像这种三号事件台阶的话，这一般代表的是溶解点，大家可以跟着我来看一下啊， 比如说，哎，这一段是五十四点九米的光纤，他的损耗是零点二幺八啊，衰减代表的是损耗除以长度啊， 那么累积损耗就是把这一段的损耗累积起来，那么接下来看一下二号事件，二号事件代表的是在五十四点九米的地方有一个反射峰，一般来说是一个法兰啊， 好，接下来三号事件啊，三号事件在两点零七公里的地方有一个 零点二六 d b 的一个损耗啊，这一般来说像这种台阶，一般来说他就是啊一个容接好吗？我们来看一下， 我们把它放大啊，其实是一个台阶，大家有没有看到三号事件是一个台阶啊，是一个零点二六 db 的一个损耗。 好，那么啊，这个 otdr 呢，还有一个更人性化的地方，就在于他这里有一个图形化的界面啊，可以以图形化的方式来给大家做一个表示，那这样的话啊，就看起来更简单易懂一些。 好，这个根据个人而已哈，有些人喜欢看射箭表啊，觉得一目了然，有些人喜欢看这种练录图，觉得简单都是可以的。好吧，今天就讲到这里，谢谢大家。

这是我们的 ex for 的 ott 啊测试仪，测试仪的话我们首先会看到一个他的一个 波长有分幺三幺零和幺五零，然后左边这个是范围，他分零点三公里、二点五公里，五公里，十公里，这个可以调我们的脉冲的话就是波长的脉冲，这个也可以根据他的范围来调，然后根据他的测量时间，测量时间越长他的准确率越高。 现在我们通过我们的尾签插到我们的光胶的这个十五盘这个光栏里面，然后测试他的断点距离，经过我们的的初步估算，大概， 嗯，我们的距离，嗯，是在二点五或者三百米，然后我们现在调三百米进行一个测试，然后我们点开 测试，然后等待十秒钟，等待十秒钟我们会看到这样的曲线图，这个位置表示尾签尾线的波形是这个位置，然后我们的 a 点，这就是我们的断点，断点的话我们可以根据我们的距离可以测算 零点一三六七，零点一三六七的话大概就是一百三十六米 处断掉，然后我们就根据这个距离找到一百三十六米处，然后进行光缆继续，然后完成我们的故障抢修，所以这个时候这个测试仪是光缆抢修中必备武器。经过我们的测试仪测算一百三十六米，然后我们再打个红光， 就用我们的红光仪发个红光过去，然后再根据他的光缆长度以及光缆时间年份距离进行测算。

今天给大家介绍一下聚焦镜配光纤的一个使用方法。聚焦镜常规是配备 m 三的光纤头进行装配，这里有两个光纤头，从外观上看一个是 m 三的螺牙，一个是 m 四的螺牙。 可以看到 m 四的罗牙前端会比后端要小。这里是为了适配聚焦镜，将前面设计为 m 三的罗牙，这里安装给大家看一下。 下面我们将以安装聚焦镜的光纤配合放大器看一下效果。这款聚焦镜检测距离八毫米，此处无感应物体。在检测距离八毫米时，光斑最小，检测精度最高。放大器数值越大，距离小于或大于八毫米，测 是精度变小，传感器数值变小。下面测试看一下效果。这里检测电路板芯片丝印数量为十二个，现在技术器显示为零。开始测试， 返回检测， 检测成功。

前两天评论区说不会看损耗，今天给大家说一下，感兴趣的点赞关注。点击光石与反射仪，点击设置，设置测试长度，如果不知道测试长度时，模式选择自动脉宽量成就可以不用管了。 如果知道线缆多长，模式选择实时和平均都可以，然后点击量乘，如果线缆一公里，那么选择就要超过一公里开始测量， 这是长度，然后算损耗，整体的损耗，除去整体的长度，得出每公里的损耗。 a 和 b 可以移动，会出现两点间的测量数值。不懂的话来评论区。

今天给客户讲解一下这个 o d p r 怎么用法，因为 o d p r 客户试了他说都大半年了，他说还是不会用这个 o d p r， 我们其实操作起来还是非常的简单的， 我打开了一下，是这个样子，他的阿迪亚的不一样的情况，他主要的是功能不一样，他多了一个带光侧和那个光氧功能，他的功能越多，价格也稍微贵一点。 我们点一下光纤，光纤反对，然后打开这个口子，我找了一个我们的测试签，这是一百四十六米的光纤， 建议大家测试的时候把这个光纤的头子找个棉签，把它清洁一下，如果不清洁的话，如果上面有脏的东西，你测试的时候插到这个孔里面去，会影响他的测试的效果。我选的是一个平均化测量，他现在在测试，他测试完了之后，他的数值就能显示出来，我这个选的是十五秒， 测试完了之后他上面就是一百四十六点七五米，他这个长度上面都能看得出来。他这里有个设置， 设置如果说你不知道光纤模式的话，你就选全自动模式，就是傻瓜式的，什么都不用管了。然后时间可以选五秒钟，就是时间不需要选那么长，五秒钟就足够了。然后点下测试选不保存， 他现在就来测试，然后测试完了之后，他就自动的给他分析出来，他的长度是一百四十六，一百四十六点七五米，如果想要保存数据的话，点一下保存，你可以保存，然后编名字 设置还可以选，选的话你可以选实时模式，外观也可以自己选，光缆的长度越短，外观肯定是越小的，我们打的全自动，然后在机器里面还有别的功能，他有观光一秒链路，分析他为什么有的柜，他又多了这个功能在上面， 据说价格也不一样，我们把空间插在上面，他电路分上面，有时间他就会上面有多少米，多少米，他都会显示他同样的表现，价格不便宜。主要的区别就是在功能上不一样，那我们把它退出，停止 返回，然后系统设置，如果说你不需要这一个一个技能，他是根据你的时间，他会自动的调节亮度的，你也可以把它设置成五秒，三十秒，这档是选择是关闭的， 然后返回光光表，这个就很简单了，它只不过是一个发光的，然后这是一个红光源，打开它就是常亮的，它就是在发光，它的光可以达到十公里，可以闪烁都可以设置的关闭，然后这是一个光源，激光光源，发发 发光的，这个平时可能也用不着，这个也不用管它，这是范围都可以选用的。最多的就是 oddi 的功能， oddi 的功能非常的方便，傻瓜式的，其实不用去管它就是全自动，它就会分析它的长度 看一下，如果还有不懂的话，可以随时问我，告诉你怎么操作。

下面为大家介绍一下，用 o t、 d r 去测试光纤，判断光纤末端是属于成端还是属于断点。 我们首先接入一段皮线光缆，在这个测试之前呢，一定要用酒精棉，酒精棉擦拭尾线头， 这段皮线光缆呢是尾尖溶接的，这个皮线光缆末端呢是属于一个断点。 嗯，这个时候呢，我们使用 ott 下去测试看一下这个测试曲线。我们使用的是平均测试吧，是五百米的量乘三十 ns 的脉冲宽度。我们可以 可以看到在这个测试结果这个地方呢只有一个反射风，除了这个左侧反射风以外，只有一个反射风，线路长度呢是四十多米。嗯，大家看的清楚一点啊， 只有一个反射风，呃，就是这个地方他没有在这个两倍距离的地方产生一个反射风，只有这一个线路长度呢是四十四米。 这种情况呢，我们可以认为末端是属于一个断点。呃，下面我们再测一段末端是成端的光线，然后你再看一下这个曲线这个区别。 这一段呢是一段成品的这个尾线。测试之前 一样是用酒精棉清洁微线头， 还是使用刚才的测试参数。 这段线的长度呢，是一个一百米的一个光线。这个时候我们可以看一下这个测试结果。这个测试结果这个是属于这个线路的，这个终点线路长度呢是一百米。然后呢，你可以看一下， 可以看一下这个这个反射缝顶部是属于一个平顶，并且呢在这个两倍距离的地方也会有一个反射缝，这个反射缝的 距离是这个实际线路长度的两倍，我们可以移动一下避光标到这个位置，然后这个时候你可以看一下避光标的度数，我们移动的不是很精准啊，避光标的度数是两百零四米，是两百米。 也就说这个线在这个线路长度的两倍距离的位置有这个二次反射缝，并且这个真正的反射缝的位置呢，是平顶。这个时候我们就可以认为这个末端呢是属于成端的。 我们这一些对这个末端成端还是断点的这个操作呢，都是基于末端没有接设备，是空，就说是悬空的这种状态去进行测试的。如果末端接入了光猫，或者是接入了反光器， 测试结果就不一样了。这个时候我们可以使用实时测量模式，大家可以看一下。 这个时候现在是进行这个实时测试，在这个两倍距离的位置有这个反射风，这是这个实际的这个线路长度。这个时候呢，我们将一个反光器啊，接入到这个 这个末端，这个时候你会看到只有一个反射风。 我们可以通过这种方式从翻光器的位置往用户家去测，可以判断这个末端是有没有接这个光猫，如果接着光猫，他就只有一个反射风，如果没有接光猫，他就会有两个反射风。 呃，因为通往用户下的这个尾线呢，这个线路呢，末端都应该是属于成端的 啊，他是成端的，呃，他就会有这个二次反射。如果说呃，他接着这个光猫设备啊，他就没有这个二次反射。这种情况呢，是我们对这个 o、 t、 d、 r 的一个间接应用。

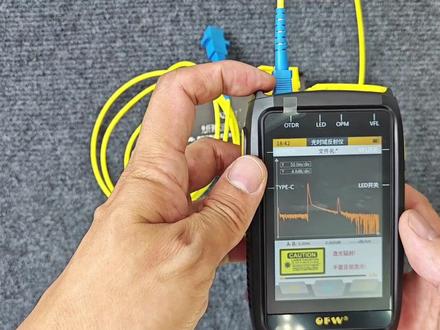

将光纤接入仪表顶部 o t d r 接口， 打开 o t d r 功能，一键智能测试。 测试完成后可查看测试结果， 底部列表可查看事件信息。四号结束事件为光纤末端。 三号 g 字形图标为反射事件，一般为光纤连接器。二号 z 字型图标为非反射事件，一般为光纤溶接或弯折点。 点击快速设置，可快速修改测试参数。 双波长版本可选择双波长进行同时测试， 使用双波长进行测试。 顶部可查看测试，使用参数可切换查看不同波长曲线结果。 点击底部快速保存，可快速保存测试曲线图， 事件地图可视化查看光纤节点信息。 测试结果不在设置预值，设置数值范围内将显示不通过 支持创建测试报告，可生成 pdf 或 excel 两种格式的测试报告。 查看创建测试报告，最多可同时打开四个曲线文件，并生成四个曲线的测试报告。 可在管理文件中打开深沉的曲线文件。

在上期视频中，我们了解了网线测试仪的工作原理，没看过瘾对吧？今天还是和网络相关的，这个仪器看起来就稍微高大上一点了，中间有个屏幕。大家先来看一下外观，来猜一下这是干什么用的。 这个标志大家一定在某种仪器上是见过的吧，这里面有两个接口，两个长得完全一样的接口，但是这两个接口的功能是不一样的，在这里也标识了。再来看这边， 这里面的几个接口，十二伏三是供电输入， sd 卡、 usb 充电的指示灯，还有两个预留的网口和音频输出的接口。 这台仪器叫做手持式光石与反射仪，也就是 otd 二，可能这个名称听上去比较陌生，但是里面有一个光，说明这个仪器啊是和光有关系的，他就是用来测试光纤的，光纤和网线一样，他也是会存在故障的，比如说中间出现折弯，那么这台仪器就是用来分析光在光 中传输的曲线的。我们先来开机看一下他的功能，再和大家讲一下他的基本工作原理，因为这个东西我也不是特别了解啊，所以只能和大家讲一个大概啊。 这仪器啊有两个功能，后面这个 otd r 是它的主要功能，左边的 v f l 是它的辅助功能，叫做可视故障定位。 可是故障定位也比较好理解，我们刚才看到这上面是有两个接口的，左边这个就是 vfl， 实际上他就是一个激光的光源，在开启这个功能之后，这边就会发出激光的光束，找一根光纤来试一下，就是通过发出可视的激光束来判断光纤的断点，再一个就是可以从很多根光纤中分辨哪一根，像这种 末端就可以看到激光的光束了。我们再来看一下它的主要功能，这里面在测试之后啊会产生一个传输信号的曲线，它的主要 功能啊有几个，一个是测试光纤的衰减，再一个可以测试光纤中的断点接头或者是一些溶解点，并且这里可以测试光纤的长度，我们可以多换几根光纤来看一下， 显示的是十四点五五米，他的基本原理啊就是在这一个接口上面发射一束光线，发射出的这一束光线就会沿着光线进行传输， 他通过反射会沿着光纤向前传输，但是他也会产生反向的反射，也就是这边入射光线经过光纤之后会反射回来，再通过光纤的这个接口输出，所以他就是通过这个接口连续的往外发射光线，再通过接收反向反射回来的光线来做出分析的。 后面的盖子打开之后，能看到有一个非常硕大的电池，来看一下这个电池的参数，十点四安是七点四伏，是两串的锂电池，容量也比较大，可以长时间在户外进行作业，这里有一个防水的像 标签。 这主板上的结构看上去比较工整，基本上都是模块化的设计来大概再看一下电路板的结构，首先上面的这两个接口就是电源的输入和 usb 的输出，这上面两个主板结构也非常明显啊，中间的 cpu 有缓存颗粒，也有存储颗粒，也就是硬盘。这两个主板是两套嵌入式的主板，右边 这个是三星的，左边这个是德州仪器的。我们把上面的这两个主板拆掉，来看一下下面的这些光纤是如何连接的。 两块嵌入式的主板拆掉了，背面没有芯片，只有一切滤过电容， 主板和下层是通过这些软排线连接的，中间的液晶屏左右两边的操作按键，这下面的结构就大概看一下吧，不慎往里拆了。中间的液晶屏是这根排线，这边的这四根线是触摸屏，这是一个电阻屏，中间通过一个转接板，再通过这根排线连接到了主板上面。我们来看一下主板上面都有什么东西， 这两个接口就是输出的那两个测试的接口，我们把中间的光纤全部都拆开来，看一下他是如何连接的。右边的这个是 vfl， 因为这边他只用到了发射，就是发射一束可见的激光，所以这边是通过这一根黄色的光纤 连接到这个上面的，所以这是一个很单纯的激光发射管，是一个半导体的激光管，这边的这根是连接到食欲反射一个接口上面的，在这个位置也是一根光线，但是顺着这根光线往前走， 这里有一个接头，在这个位置一根光线分成了两根，一红一蓝，走到这个位置，这两根光线又分成了四根，四根光线 就是连接到这几个光电的发射和接触上面了，所以这边是通过一根光纤分成了四根，是分别接到了两路发射和接触上的。我们再来看一下电路板的背面，电路板的背面芯片也比较多，中间 那个非常硕大的芯片，这个品牌还有后面的这个系列应该是非常知名的吧？这是一个 fpga， 在他周围的这些芯片基本上就是一些接口，还有一些作为信号整形的芯片，就不一一看型号了，我们就大概的了解一下了。

嗯，零点零零二就是两米八。这个啊，我们点一下视线地图，这边就是两米八，看总长度，这位就显示出来了。 我们再点一下平均测试， 这边呢，测试的是一条跳线， 等会呢，我录个视频，我看一下这个情况。 嗯，测出来了。
