大家好，欢迎收看这一期的视频，我晒干，今天给大家拆解一款品顺的十八瓦霹雳快充，这是一位粉丝朋友给我邮过来的，然后他还写了一张纸条给大家简单的看一下， 在这里我要对所有的粉丝表示最为衷心的感谢，谢谢大家对我节目一如既往的支持。这款充电器他是已经坏掉了，然后他就邮过来让我看一下里面的结构。他的品牌是来自品盛，但说起品盛这个品牌，相信大家都有听过，在早年的话，他的配件是非常的有名， 在这些手机的配件领域，包括充电宝的话都是非常的致命，当这几年的话受到了像小米，紫米，包括历年这些品牌的冲击，他的市场份额没有以往的那么大。今天就一起来看一下这个老牌的配件厂商，他出的 pd 快充究竟里面是什么结构，因为 是已经坏掉了，接下来我就直接把它砸开。 充电器的外 外壳采用的是常见的超声波焊接，然后主板和外壳是通过左右两边的卡槽进行固定，接下来我们就具体看一下它的结构，整个结构还是非常的紧凑，然后主板用的是黑色的 pcp 板，黑油 osp 的工艺， 那我们翻开背面能看到这里有一个明显损坏的电子元器件，整个损坏是比较的严重啊，已经发生了炸裂，然后他的声音信息已经看的不太清楚，这是他的 pw 控制器。 翻到这边能看到他的 c 口的话是做了一个小板，通过插针和主批 cp 板进行连接，这边能看到一个保险店主用热色管头进行封装，然后黄色的是安规 x 电容，这个绿色的是 ntc 的，这名电阻用于一直上电浪，有初级稳压力波，用的是两颗铝电裂电容，厂商是来自凯特。两颗电容中间热缩管套封装的是工资电杆，这是用于过滤电池干扰，同时在变压器和电容的周边都有使用大量的白胶，这就是在这边 把我们放到左侧看一下，左侧这里有一颗绿色的电容，他是一颗 pw 控制器的攻略电容品牌，和前面的一样，也是凯特，然后一颗歪电容， 然后这边是他的刺激，刺激稳压了一波，用的是一颗固态电容，数值是八百二十位方 cco 输出部分使用的是一块独立的小板，通过插针和左 pcp 板进行连接， 上面能看到两个主要的芯片，这颗大的是他的协议芯片，是来自咱们台湾的天域，他是支持 pd 三点零，同时也是支持 qc 三点零。 然后左边这一颗是来自瑞军半导体的一个输出的 vbox 开关，然后主板这边左上方是他的初级整流插队，中间 pwm 控制器，不过芯片已经被完全的炸裂损毁，声音信息已经 看不清楚。右侧白色的是光偶横跨出自己下方，这是他的输出同步者的末视芯片，掌上是来自新鹏微电子，这 是一个成立在二零零五年的一个公司，这就是整个充电器的一些主体元器件和芯片的布置，这就是今天这期视频给大家分享的关于品质十八瓦霹雳快充的简单拆解， 相信看到这里大家对他的做工以及用料都比较的清楚，整体这方面的表现的话，只能算是一个中规中矩的水平。至于中间的 p 大奔控制器的芯片，由于已经被完全的损坏，他的信息目前还不得位置 好。本期关于平盛十八瓦 pd 快充的简单拆解到这里就基本 ok。 如果觉得我的视频做的还不错，也希望大家能够多多的商量和关注，再次感谢大家的收看，咱们下期再见！

怎么打开？嗯，像这种苹果的，他是超声波焊接的，是非常非常的结实的，用敲啊，或者是这么 是打不开的，所以说只能用把它给锯开。好，现在我们找工具，我用的是一款打磨机， 大概在头上画一条线，然后切割的时候比较直一些，然后准备上红墨镜，不然的话可能会进眼里面， 打磨的时候一定要轻一点。嗯，千万不要上到里面的原器件。还有就是我为什么留了这么一点没有锯？因为我想撬开的时候， 撬开的时候他再重新安上，然后他有个支撑点，然后在两边再打那个 ab 胶，不然的话你都切开的话，肯定是容易打开的话，但是粘胶的时候他就没有支撑点了，他也不容易放正， 撬不开实在不行接着聚吧，有那么一点点那个什么好了。 哎呀，下来了，这个我又锯了一点，本来是锯到这，然后加深了，锯到这了，这个两边割锯了一点， 这才开光拆，这个我用了小一个小时吧，太难了， 看他不成样子了都。 好，这个视频就到这里，谢谢大家收看。

这个电压显示是假的，不会变。三款车载充电器对比拆解，十三块钱，三十四块钱，六十九块钱，十三块钱的来自神奇的某坑双 aco， 号称二百四十瓦的功率， 三十四块钱的 a 口加 c 口，三十瓦加十八瓦，六十九块钱的小米双 a 口，十八瓦加十八瓦。小米的东西性价比一向挺高的，这是一个例外，不过质感确实不错。 金属的外壳，这两款都是塑料外壳。先看一下号称二百四十瓦大功率的这款，十二伏的电源，再加上一个点烟器， 哇，高级啊。蓝色 lad 还可以显示电压，不过这个电压显示的可能并不准。来看电压 表，现在是八伏九伏，十伏，十一伏十二伏。这个电压显示是假的，不会变。他也不支持任何的快充协议，最高是五伏，一点五安七点五瓦。看他这里标注的十二伏六点五安，这叫他山寨货，并不过分吧。 直接抠开 这主板也是简单的不能再简单了。输入的滤波电容，一个主控芯片，然后是输出的滤波电杆和滤波电容，主控芯片型号是 c x。 八八二三，看这里备注，五伏三安。车充芯片 两个 a 口，一个七点五瓦，两个加一起最高十五瓦，这和二百四十瓦差的可不是一点点呀。装回去看一下它的纹波，刚刚忘看纹波了， 充电文波一百三一百四左右还行哈，不像有些山寨货，文波直接干到二百多毫伏，超过二百多毫伏对手机就有损伤了。这款山寨货可以买，毕竟便宜吗？只要您对快充没有需求就可以。再来看品胜这款 也有乐意地 c 口，华为的 scp 协议最高支持到二十五瓦，支持华为二十五瓦不错哈。 p d 协议最高是三十瓦，三星的 a f c 和高通的 q c 三点零也都支持。 a 口确实是十八瓦，走的是高通的 q c 协议。九福而安， 拆开它看一看， 主板上两个滤波电容，一个电杆，背面有一块特别大的三 规矩，主控用的是应急新的 ip 六五六六也是车规级的快充 soc 芯片，这里还有一个贴片保险丝，保险丝很有必要，然后还有几个小贴片电容。品胜这款的充电纹波在三十毫伏左右，这就是品牌货的实力。 最后小米这款六十九块钱，这乐意地是真好看。 a 口九福两安走的是高通的 qc 协议，加荣华为早期的 fcp 和三星的 afc， 这参数和品胜这款一比，确实有点差劲啊， 不过小米的文波控制的是真不错，只有十毫伏左右，这就是实力啊。拆开看看它的做工吧， 可算是拿下来了。看一下它的主板，固态电容，两个电杆，然后是 usb 接口 背面，这是他的主控，现代的单片机，这两个是同步降压 ic， 这两个小的是快充协议的识别芯片，支持高通的扣 c 三点零。小米这款是单独的，两路输出，两个降压 ac， 两个协议芯片， 还有两个电杆，他这两个接口同时使用时互不干扰，可以同时输出十八瓦加十八瓦，六十九块钱，贵有贵的道理哈，总结一下吧，山寨车充可以买，文波也符合规定，但是基本都不支持快充。小米这款六十九的呢，主打 是双口两路单独输出，还有颜值，颜值控可以买，性价比其实并不高。品胜这款车充强烈推荐啊，体积小功率大，支持华为 scp 的二十五万，而且价格还便宜，才三十四块钱。这期的视频就到这里了，记得点赞哦，拜拜。

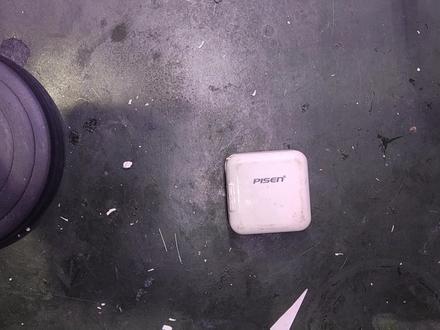

我们看一下，这是品色的充电器，五负二啊， 哎，我目测一下电容坏，整个桥坏， 保险， 保险也坏了， 十微法的电容，两岸的保险 abs 零八，我找的 abs 幺零，比他这个大一点，你把它画上去， 打开开关， 现在是一啊，零点八四，零点八五， 好，能带动负载证明，这个就已经修好了。嗯，这个就修到这里吧，谢谢大家收看。

啊？ 没有，没有，没有。

有人问手机充电器怎么打开？以这个以中间超声波焊接的为例， 这种打开用锤子砸开比较困难，我是用一个铲，然后把它稍微磨了磨，然后对着这个线，然后拿锤子敲他。 我试过直接用锤子敲，虽然能敲开，但是特别特别费劲。好，现在我早就把它打开 好，这就打开了。这个这就打开了， 粘着胶呢， 是不是特别的简单？ 好，谢谢大家收看。

重新仿佛 爱情。

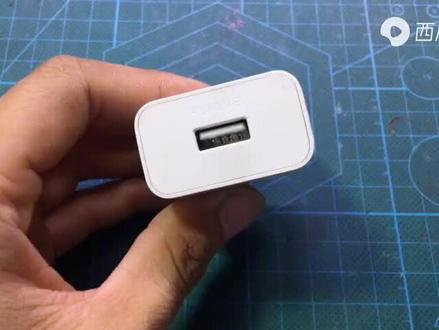

朋友们大家好，这个视频给大家分享一下智能手机的充电头，他坏了以后我们千万不要扔，有一些故障他是可以维修好的。这是一个华为五伏两安，他也支持九伏两安的智能充电器。 现在这些智能充电器他这个壳都是没有螺丝的，我们在拆的时候，只要在这边给他都撬开就可以了，这个他都是粘上去的，因为这个盖粘的比较牢固，我们需要用个稍微扁一点的东西，然后找个锤子这样暴力给他拆一下。 好，现在这盖已经拿下来了，然后我们把这个主板转出来，我们看一下这个主板上面这些电子元件，上面好像 跟金水一样，我们看看这还有液体，包括这也是一样，这个壳里边也能看到有液体。看一下这个 上面这两个电容已经鼓包了，我们看下这个电容，这个后边这鼓包了，然后前边同样也鼓了，这是一个四百伏二十二微发的，然后这个电容也是一样鼓包了。我们看下前面这这边鼓包了，这是一 这个四百伏十二位发的，他这个液体啊，应该就是电容里面流出来的。检查以后还发现这有一个虚汗的地方，我们看下这已经开焊了这个银角，这是一个电杆，是电杆的一个银角，已经开焊了。然后我们看一下这还有个 保险，我们先用弯表测量一下，看一下这个保险它坏不坏，这保险已经开路了，保险坏了，然后我们再测一下这个电杆坏不坏，这电杆电杆也断路了，不不倒通， 这电杆也坏了，怪不得这个充电器他没有电输出，现在我们把这两个电容还有电杆这个保险我们都给他换上去， 我们看一下这个电杆这个地方，这两个阴角看一下这个铜箔已经烧断了，然后这个电杆确实他也烧坏了， 现在这四个原件我已经都换上去了，我们看一下唯一的不足之处就是这个电容他原先是十二位发的，我没有找到十二 位发的，找了个十位发的，我们先把它装上去试一下，看看能不能充电，如果能充电的话，改天买一个十二位发的，我们把这个电容再给他换掉，我们把这个暂时的先给他扣上， 我们把它插到电源上面，然后手机这边插上充电线可以了，是吧？能正常充电了，修好以后我们用胶水把这个盖子我们给他粘一下就可以了。

这二十二款充电头咱们已经全部拆完，其中最令我惊讶的是除原装之外，这款高仿的二十瓦充电头，他的做工和用料最好，但是在稳定性测试这个环节里边，他的稳定性是最差的，不推荐大家购买这个充电头，你在市面上花个七十块钱左右你也是买不到他。 除原装之外，这些品牌的充电头大部分的用料和做工都是非常不错的啊，只有极个别的我觉得就是应付了事，它里边连一点导热胶都没有。 用料和原装最接近的是安克的二十瓦，拿到他的主控是平矮的斜翼，芯片是塞不拉丝的，和原装的都是同品牌的， 同时采用偏爱主控的还有图拉斯的小平块和公牛的二十瓦，但是他的协议芯片跟原装的不是同品牌的。这里边采用最多的就是昂宝的主控， 其中绿点的小金刚、第一位的小冰块和蒸拓的二十瓦全部采用昂宝的快充方案。这里边最奇怪的是米雾的二十瓦和蒸拓的二十瓦外观是一模一样的，生产厂家是一模一样的， pcb 的布局也都是一模一样的，但是米雾他并不是采用昂宝的快充方案，可能是为了节约成本。大家最想听的就是购买建议，也是我最不想说的啊，只提一句吧，能买原装的买原装的，买不了原装的买安克的。

最近忙的没时间修东西，自己的充电器坏了，充不进电，打开修一下， 这个玩意是密封的，这只能抠开了。没拆过暴力拆吧。哎，撬成这样。没修过，就是不熟练。终于把盖抠开了，然后把这个芯片拿出来，这个竹板拆成这样就很好拆，一这样就出来了，出来以后凉一点。 这个电路很简单，就是电进来通过一个保险电阻经过 整流墙到电容，基本就是三个键坏。嗯，查一下这三个哪坏。查了一下，三个里边坏了俩，那么咱们找两个给他再换上，换大点。好，两个大家伙就换上，咱们 端回去试一下，然后把盖盖回去，插上电，插上 usb 线试一下。好，可以充电了。 ok， 复原。

陪伴我几年的充电宝坏了， 有点好奇里面究竟怎么样？我们一起拆了看看吧。暴力拆解完成。 两颗小板子是用黑色的双面胶贴合的， 这里也有双面胶， 里面是三颗电池跟一块电路板组成的。 进去 这个温控线应该是被我拆烂的， 其他就看不懂了， 一拆就废了。

注意看，小伙在垃圾桶里捡到一个充电器， 他抄起工具就开始撬，大概过了几分钟就撬开了， 然后拿起酒精软化一下主板上的胶，一会又拿起工具继续撬， 接着拿钳子把主板夹了出来，里面居然有一块铁柱掉了下来。 充电器都 要做配重吗？看看这做工怎么样，看着还行吧。

朋友们大家好，我是小叔啊，前一阵子呢有一个客户啊，他那个机顶盒上面的一个电源适配器啊，十二伏一安的， 他这个后面这个线断了，他到这里买个新的，然后这个就丢掉了啊，然后我捡起来之后我发现还是可以维修一下的啊，我们只需要把打开，把这个盖子打开，把这个线啊重新引出两个线就可以了，他的最大电流呢只有一按的输出， 然后呢也趁此机会啊打开给大家看一下里面的构造，然后呢他这个盖子啊是跟这个上盖是合在里面的，是应该是卡扣卡住的啊，底部是没有螺丝的， 我们找个东西啊撬把它撬开。呃，有的，我看到有的同行呢，他用钢丝锯啊，那个锯锯掉的 的话就废掉了，我们直接把板子拿出来，所以咱们现在呢尽量不暴力啊，给它拆掉。 别说啊，这个还真不好拆，银丝合缝的一点缝隙都没有，所以说他这个外壳做工还是可以的， 然后咱们沿着这里啊，慢慢用剪刀给它撬开。呃，我决定把这个啊后面这个线这个给它剪掉，这样的话里面的空隙可能大一点，可能对撬开有点帮助， 太严实了。好了那个线啊这里我已经给他去掉了，现在我们撬这个口应该好撬一点，找一个粗一点的。 算了吧，我还是放弃啊，这个真的不好撬，他这个材质太好了，比一般的那个塑料啊要硬很多，所以撬也搞也搞不动。 这个常规的方法呢是不好弄啊，刚才呢用这个锤子啊把它砸开了，现在的话开了一个口是比较好弄的，这个扣的是比较紧的啊，然后咱们把里面这个小板子给拿出来， 他他这个二百二十伏的这个输入，这两个爪子呢，并不是和他直接焊接的啊，他是嗯就是这样子的，就是卡卡住的啊， 因为他这个结构比较紧。现在呢咱们找了一个电源线啊，把这个二百二十伏的输入啊焊在这两端，咱们咱们测量一下这个输出电压啊，有没有十二伏，如果有十二伏的话，那个这个试配机就好了啊，如果没有的话，说明有故障。 好了，现在这个电源线呢，我们已经焊好了啊，咱们通上电测一下，看看这个十二伏啊，有没有十二伏的输出，在这边 好了，现在这个电源的插头呢，我已经插好了，咱们腕表达到直流电压档，咱们测量这个输出端的十二伏啊，有没有啊？ 大家看一下啊，这个腕表是十二点 十二点二八啊，电压是有的，说明这个适配器这个板子并没有坏啊，这个适配器呢又叫做开关电源适配器啊，它是一种小型的便携式电子设备的，一个供电的一个电源。 然后呢下面呢咱们来看一下这个电源适配器的啊，他的一个电路结构，这边呢二百二十伏的输入啊，火星一端经过三点一五安的影视保险，然后经过这个压面电阻， 这个连线，这边也是经过压面电阻啊，然后经过了一个啊，二点四欧姆的一个电阻，这是限流电阻，然后呢经过这个整流桥， 这是一个贴片的啊，然后输出一个三百伏电压，这边经过一个电感啊，然后现在进行滤波，他这个呢是没有这个开关管的啊， 把这个都集成在这个阿 c 里面。然后呢这绿波电容出来以后呢，这一路啊进了这个开关变压器的依次绕组，从这个依次绕组啊出来之后呢就进了这个芯片啊，这边还有一个二次绕组，二次绕组是给这个芯片持续供电的。 然后呢也没有什么好说的啊，就是这样，他这个十二伏电压啊，一按的电流， 当然这个也可以改成五伏的啊，咱们用七八零五给他改一下就可以。好了，今天咱们的视频呢就结束了啊。
