塑壳断路器内部拆解教程

哈喽大家好，这里是正经的电子君，本期给大家带来一个塑料外壳式断路器的拆解，也叫速可式断路器， 现在来看一下名牌额定绝缘电压六百九十伏，额定工作电压四百伏，那么他是在三厢的三百八交流电中使用的，额定频率五十赫兹没的说，最重要的是额定电流二百安。 现在来喝闸看一下，现在处于一个触发状态，首先需要将他推到分闸的位置，听到咔一声，再推向喝闸， 来测一下他的绝缘，测一下他的内组， 首先内阻移必不可少， 先测一下 a 箱 可以看到零点八七毫币箱 可以看到一点零三毫升， 一点三三毫，性能 abc 箱已经有较大的差距，这也是他为什么到我手里的原因。 接下来演示一下触发，这个是按钮，现在就回到了视频开头的位置，话不多说，进行拆解。 首先固定外壳的斯克罗斯， 打开他的天灵盖，这盖子后面空空如也， 透气大宝 波鲜材质，接下来三个带喜庆红色的是灭狐衫， 结构一样， 这是他的波感，这里是触点带弹簧， 这里是刚才的试验位置，现在将它推上闸， 看触点 是一瞬间内合上的。 接下来看一下出发注意这里， 这里有个拖扣机构 和他相连，这个机构内包含了过流过温以及导漏保护功能。 再喝渣好了，现在复位看一下过流过温保护功能，这里是双击薯片，当它温度过高时会变形，向前推挡感 跳闸过流保护功能，下面有电磁铁，同样过流，电磁铁吸合向前推档杆，接下来进行拆解，翻到背面有 丝，本期主要拆解这一块内容，前面触点部分小拆一个下来就可以了。现在拧下这四颗螺丝， 这是固定片，这是限位装置。现在取下出发感，将他弹开，下面有一个弹簧，这是他的出发感。中间的应该是木头，类似于一种的材质， 细节非常像木头的质地， 三组机构对应 abc， 三项结构都是一样，这里也像木头的材质。接下来拆出其中的一箱， 放到背面，首先先将螺丝取下， 然后这里有一颗硕大的螺丝， 现在整个机构就可以拿出来，这里就是这个断路器的关键部分。首先看电流，从这里流过，经过这个位置，再往前到连杆上，这里是铜片， 那么这个位置很粗，这里很细，所以说他的电阻应该要远大于他，因此当电流流过时，电阻存在会升温，使金属片受热迁移。当电流过大时，也就短路的时候，这里相当于一扎 的电磁铁，这里会吸合，从而推动机构进行拖扣动作，这是他的短路，加过纹过流报功能。 接下来拆他的进出点， 先将拨鲜片取下，有双面胶进行固定， 拆下三颗固定用的螺丝，这是他的净出点，可以看到非常的厚， 这是灭湖山工作的位置，这样的一个工作。 当然了，这个地方在老式的出点上是银的，现在是银度铜。之前这个东西我收回来的时候，这里已经发黑，被我打磨之后才重新 镀了一点点的银，但是没有太多度，这里现在是铜的，我也不用刮，一刮就露出来了。 最后动出头，需要拆卸整个机构，当然了，太过麻烦，给大家放大看一下， 这是动出头，这里是触点，同样是同的，当我们按下和拉开关之后，这个机构会向下弹，使动出头与进出头相接触，进而接通电路。 下面是某阶的铜片以及软铜丝，做运动之用。这是连杆，这个前面是脱钩机构， 好了，现在装回去。

兄弟们大家好啊，今天给大家拆一台斯耐德的 n s x 六三零 n 的 袖口断路器啊， 我们今天来拆一下它，看看它到底用料怎么样，它的拆分的价值是多少？它的粗铜和粗银有多少？那么我们先把它那个面盖啊，面盖打开之后呢，先把它的托扣器拆下来，托扣器呢它用的螺丝刀是梅花螺丝刀， 绳子就松了，直接往上一提。好，现在这个拖布器已经拆下来了，然后呢再把这个拖布器的三根铜块把它拿下来，嗯，它这个下面有个卡扣，把这个卡扣给 这个，我们就能轻松的把这个这个铜块给拿下来， 外头的用料还是蛮真实的，这三块头还沉甸甸的，那是好听一遍。接下来我们要拆这个开关的本质，上面这个盖子，把它拿掉。 好，上面这个柱盖先拿掉，拿掉之后呢，我们要把从后面这后面有四颗梅花螺丝，把这个四颗梅花螺丝把它拧掉。 好的，这样子我们就可以轻松的把这个整体给拿上来，这个是模块化的，每组每一项代表每一项 abc 三项， 这个是他的一个机构啊， 这个机构这是完整拆下来的，这个机构还是可以再利用的。那么我们现在接下来我们要看他这三组的模块里面能拆出多少铜和银点，他这个都是用铆钉给他，把他打穿 好。我们现在已经完全把这个妖魔剑给它打开了，这个是走东路线上面拆下来的， 这是一个引点，这边也是一个引点，这里总共是四个引点，接下来我们要把这个每个铜剑上面这个引点给他用气格吹下来。 to the top i like when we get ready to round the base close to the boys super duper fly bring them up let me see you watch watch let me see you da da da da。 你 开说不动的去等个零点， 我们就先把它全部已经吹下来了，总共是十二片，那么等它冷却一下，我们再称一下，看看它到底有多少克，多少克银点。再就是整台堕落器拆下来的所有的配件，所有的红跟银点，那么我们现在称一下这个银点的克重。银点总共是十二片， 银点的克重是二十六点九克，那么当然这个银点它不是纯银啊，它还是经过各种复杂的加工工艺，它才会把它变成纯银的。那么现在再称一下这个断动器的露银铜， 露银铜的话是一千两百七十五克，还有三块是纯铜的， 纯铜的克重是一百六十八点六克。那么我们接下来我们算一下这台断路器总共的拆解的价值是多少，我们把它列个清单啊，分享各位。

这是什么？ dj 十五速合断路器？

昨天我用一百一十个大洋换了一个六百三十安的一个断路器啊，我们今天把它这个断路器拆解了，看一下它这个拆解价值，能不能把我的一百一十大洋换回来。好，现在来看一下它的重量啊，哎呀，这一个 六点八公斤。好，我们现在开始拆解，先把盖子揭下来 啊，现在打开了来，现在来看一下他的这个内部的结构， 这是个灭火罩，灭火罩给拿下来， 这东西看起来是铜的，其实它是铁的啊，镀了一层铜，从后面把后面的螺丝都拆下来，别拧不动，先把它拿下来吧，先拿下来看一下 哦，请你们来看一下，这个就是它的那个核心的部件了， 加上这个接线柱，这一坨就是它核心的部件，我们现在把它逐渐的足够的来拆开， 现在看一下它这个平点哈。哦，这一坨不好，不好，拆下来我们直接上大锤给它砸下来哈，我们今天直接上大锤砸下来的话， 现在继续把它拆解下来，这个螺母比较紧，没给它上点油，上点那个 机油，等一下好拧下来啊，这个铜片上面附着的有一些多余的这个铁片，现在我们把这个铁片给它拿下来啊，我们先用角磨机把这个两个点磨掉，然后就可以很快的就把这个铁片拿下来， 很干净的很容易下来，上了这个油之后的话，就比较容易就把这个螺丝拧下来啊，我们现在得到的就是一块这个不带那个杂铁的，一个铜啊， 这个东西它的那个触点，这个触点应该是银的啊。现在这个电路器我们已经全部拆解完成了， 现在我们来称一下他这个铁有多重，这个看起来是铜的，他实际上他是铁片，铁片啊，他这个铁的话是一点五千克啊，现在来看一下铜是多少千克？铜是七百八十九克，七百九十克啊， 看一下银点铜，银点铜是七百二十一克，现在这个六百三十安的断路器已经拆解完成啊，这个出铜量的话应该是亏不了啊，感谢大家的观看。

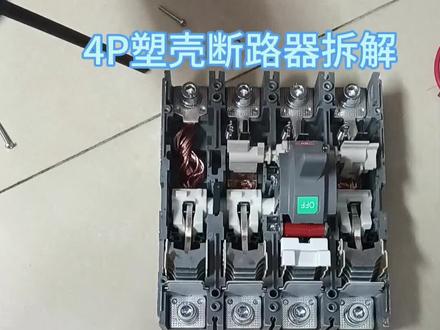

这个是我们的一个四匹的开关啊，我们所谓的四匹就是一二三四， 这四匹 abc 加一个零线，就我们三匹的开关就是 abc 有没有零线啊？那我们今天看一下这这四匹的开关， 用万用表测一下他的通断啊，这样说明是图通的啊。 这个 a 美瞳，美瞳美瞳， 我帮你们合唱一下。 嗯，断掉核核杂有些零线的话他是通的，就断电的时候他也是通的，这就是不通的啊，就是相当于就是四匹的 三匹加摁的话，有可能他零线直接不断开的，直接就通的。 那我们来看一下这个道路其他的里面的工作情况啊，我给拆解了一个看看，拆一个试卷啊 啊啊。 这个两边我们可以穿这个脱扣， 就是脱扣。是什么叫脱扣？就是通电以后他就让他跳闸的，这边是 辅助出点就是开关开，还是和他给你反馈一个反馈一个状态的。 谁呀？ 嗯， 把核砸上去以后，它里面它里面有机构给顶下来看下去了，这个叫托，就核砸轻轻碰一下这个东西，碰一下里面这个机关，他就跳闸了。你看 看你跳闸 两边都是一样的，两边都都扣的一样，都是一样的，看这边多一个扣出来 一个东西啊，可能一边是装多扣，一边是装，就是辅助辅助的一个常开常闭的一个反馈信号 就打开啊， 这个就是我们开发里面的工作原理啊，这边是接电电缆的断字头， 这边有个弹簧片，热弹簧片，这边是 触触头， 这边有个面糊， 然后里面有个弹簧机构。很简单啊，有个弹簧机构， 这里有一个 特殊材料做的一个桶片，当就是过窄或者是说过流发热的时候，这个桶片会弯曲，会顶住我们这里， 会导致我们上面的这个弹簧机构会封杂， 再把它喝起来， 呜呜。 whoo， 看见了 这个按钮，就是刚才那个我们上面一个扣扣里面有一个就机机构顶一下，他就分砸了，那就分砸了， 噔噔，在拖够分早的时候，我们直接搬是搬不上的，因为他还没回味，弹簧还没回味，那我们也往后搬一下，让他想一下 核桃，这样才可以。 那下面我们来讲一下有脱扣器的断路器，他在工作原理，这就是我们一个四匹的一个脱扣断路器，他就其实就是我们常规的断路器啊， 搬上去然后按一下挣扎，然后再搬回来，这样就断开， 这个是我们的辅助触电，这个是我们的线圈，就是给的一个电压，他会把我们的断路器 断，把它断开。我们在就是自动化里面就远程操作的时候，可以在远程控制我们 的这个电压回路，给他一个信号，电压信号，当这边有电压二百二十伏的电压以后， 嗯，道路集会分闸操作，但合闸是合不上的啊，合闸的话让我们人来手动来搬的， 你要想做自动核闸的话，这边要装一个电动操控机构，这个只能分茶，那分茶在用一般用在我们哪些方向呢？就是我们比如说我们消防漏电，检测到我们 有火灾，或者是说有漏电的现象，那我们就会触发一个信号，使总电源把断开掉。 那我们来拆解一下这个有多扣的这个圆点，我们可以看下这个 辅助的这个触点，它上面有一个，有三个头，就是十一、十四、十二、十一跟十二是长臂的，跟十四是长开的。那我们找到十一 十一红的，这个就是十一红的，十一、十二是白的，那说明他在断开的时候，十一 跟十二他肯定是通，他是常开的话，他是断开的， 十一跟十十二是长臂的，那个断开的时候他就说明现在我们如果你把这两根线接到我们的上位机里面， 他就显示断路器是断开的，十一跟十四 断开了，十一跟十二是合杂的，这个就显示我们是合杂的，这个就显示我们是分开的。那当断路器合上以后，我们的十一跟十四又变成合的 是一个，是啊，又变成开的，这个相当于就提示我们给我们一个信号，就是说这个开关是开来关的，那这边的话就要给个电压， 给个电就是给一个二百二十伏的电源，一通电不能进去跳槽，我们来试一下啊， 我从我们的，嗯，电源接一根一根零线过来， 这就是我们的二百二十伏，现在开关是合上的啊，然后给到一个电压它就会跳掉。看啊， 跳闸了，他们在跳闸以后，我们这样这样送电是送不上的，要往回搬一下，再往上又合上了，要搬 断电，打开，打开以后再给一个电压 啊，这就是我们脱扣，这叫锋利脱扣。把这个拆掉， 那么也可以拆解这个来看一下啊，他的脱扣器是长啥样的，不用拆，两边都可以， 这是我们的透透气， 这个扣子解决解穿啊。嗯，把这个有个机关扣住，我们下面的这个机关， 当当马上顶的时候就把我们这个顶上，就是一个开关嘛，是吧？顶下来就开下去就关， 有反馈型号一个弹，这边是拖个，拖个的话是一个线圈的，通电以后产生电池，电子厂 直接往下吸 两下，踩 这一通电，这个电磁铁一吸合，把我们这个触头一顶就顶住，我们这个 用手绊下来都会跳，你看 碰一下 脱扣的也是这样，一通电这边东西往下一顶就跳闸了，这就是我们的锋利脱扣的原理。 那我们断入去才出场的时候，他们都会预留有两个位置，我们装安装分泌多扣，但是一般我们都没有装。 打开这个上去给大家看看啊，这个坑位是一样的， 那这个好像 这好像比较大，那肯定用这个小的来装，那个大的扑克肯定装不上。

红姐红姐，你又啥事啊？今天我来工地拆了几个坏的空气开关，你说这些开关还能修修不？都扔了也太可惜了。常用的小型空气开关是没有配件的，也是无法维修的， 但是你可以把空气开关拆成零件，把损坏不严重的重新组装一下，也能凑合用。那得怎么组装，你教教我呗。等我绑完黄瓜架，我给你演示一下。行，今天捡到一个三匹空气开关，型号 dd 四七六三 a， 不知道为什么被扔掉。测量一下，三组接线柱都是倒通的，看不出问题， 拆开看看，用小螺丝刀把连接铜管撬开，抽出铜管就可以 分离了，中间还夹着一个连杆。拆分出三个单 p 开关，掰开看看内部结构。输入端接线柱通过连接片连接到防护罩， 这个是动触点，通过软线连接到磁力线圈，再连接到输出端接线柱。这里还有一个双金属片，双金属片是过热保护，线圈是短路保护。 这个触点烧的已经太不像话了，接线柱和连接片也变形了， 卡扣也卡不住了，一直是脱扣状态。 最后这个触点还可以， 这个没有价值了，剩下两个就当两批使用吧。遇到这种开关，扔之前拆开看看， 有两个好的就做两批开关，有一个好的就做单批开关，总之不可能全是坏的。铜管可以剪断，用大钢钉卯一下就完美了。

各位老板好啊，今天咱来拆解一台正太品牌 n m 一 高杠六三 s， 额定电流是三十二的，这种小型的速刻断路器，虽然桉树小，但是它也是含银的，现在咱来开始称一下重量， 他的重量是零点八零五公斤，八百零五克，下面咱来开始拆解，现在咱已经全部拆解完成了，这边就是它里面的银点铜，虽然个头小啊，但是这个银合金是真点的，这边这是所有这些带铁的铜啊，这边是废铁， 看他是不是含银。针点咱咱用搓刀搓一下他这个侧面，你看用搓刀一搓，从上到下都是银白色的，就这个就是银合金啊，这个就是针点含银的。下面咱来挨个称一下他们的重量， 银电铜的重量是零点零七公斤七十克，这个银电铜是七十克，这个是他这个接线柱上面有有铁带铁的铜，零点零七五公斤七十五克，这是他上面所有的废铁螺丝加上灭火罩， 总重量是零点二一公斤，两百一十克。现在有价值的已经全部称完重量，虽然个头小，桉树小，但是它整体的价值还是不错的，因为它这上面这一块是银合金的，是含银的，整体价值还可以。

哈喽，大家好啊，今天呢，咱们花了一千块啊，又收了一台大家款啊，一千二百五十安的速和挡路器啊，咱们今天呢现场拆解一下啊，看这一台能价值到多少啊，看咱们是挣还是亏啊。这个啊，发货的时候他把上盖直接去掉了啊，发货的时候快递费 要节省一点啊，咱们看一下啊，十六点二公斤啊，咱们今天现场拆解啊，咱们看一下这个东西，这个大家伙相当给力啊，这个铜板相当厚， 见螺丝拆就行，这个塑壳挡路器啊，什么毛病都没有，就是难拆，螺丝特别多， 但是咱们有这个电动工具啊，还是比较好拆的， 拆根前边，咱们拆后边，后边啊是溢水的，你看一下溢水的十个螺丝啊，借螺丝拆就行， 由于这个银件啊，忽高忽低的，但是咱们一直在高价拿货啊， 这就完活了， 拆不下来直接暴力啊。这个啊，就是他的下点啊，三个大头盘，上面三个方块啊，这个就是他的引点铜， 这是它的连接铜板啊，这个铜板啊，都是紫铜的啊，不是黄铜的，不要看它的颜色发黄。接下来最难拆的地方啊，就是这个八爪鱼，咱们现在拆解一下啊， 好了，咱们这个主体咱们就已经拆完了啊，你像这种断路器啊，它没有线圈之类的东西，它就是有一个 有点连接铜板这种大的啊，好了，这个啊，就是他的那个银点铜，八爪鱼，还有下点啊，上面三个四四方方的，这个就是他的银触点，就是他的价值所在啊。 咱们现在呢上秤称一下啊，按照步骤先把铁称一下， 铁现在是一块八一公斤啊，一点八一公斤能卖到五块九啊，咱们打六块六加， 咱们再称一下它这个连接铜板，这个是紫铜的啊，不要看它是个黄色的，这紫紫铜现在的价值是八十六每公斤啊， 能卖到三百零四，加上个加三零四，加 上面咱们已经卖了三百一了啊，现在最核心最有价值的地方就是这个银点铜了啊，咱们现在上秤查一下，看这个东西能价值到多少啊？按照现在的银价啊，现在能价值到一百三十五每公斤啊，一百三十五， 咱们看一下啊，能价值到七百五十块钱啊，加上七五零零等于一千零六十，一千零六十块啊，咱们拆了一台这个一千二百五十的这个塑壳挡漏器啊， 一千手来的，咱们拆到的价值是一千零六十整个手工费啊，所以说这个东西啊非常有价值，咱们再有这种塑壳挡漏器的老板们啊，一定要留意了，千万不要随随便便就扔废品里边。

老铁们大家好，今天咱拆一台断路器，品牌是得利西品牌的，来咱看一下什么型号，它的型号是 cdm 一 杠二二五，它的安数是二百安四向的，嗯，四向，咱把它拆完看看出多少铜多少银， 呃，咱先称一下有多重，这是二点七九公斤，现在咱就开拆，马上就完。老铁们几分钟的事啊， 一会他拆完了把这个银触点也烤下来，看看他能出多少克晃动器呢？不太好拆，背面螺丝挺多，你试螺丝咱们就看准了。 行，呃，为了节约时间，咱们呢这个加速拆解，现在咱们拆解完了给老铁们看一下啊，它是怎么个原理呢？ 这是它的上点，四个上点，四个下点，呃，咱们现在看一下称一下它，咱们就整个称一下吧。来， 呃，带铁的重量是零点七六公斤，呃，不带铁呢，也就是零点六，差不多吧，也就这个零点六公斤，大概咱现在把它烤下来，这个银点啊，烤下来看看出多少颗， 这是四个上点，四个下点，这就是他这一套所有的触点来开开抽着纸， 四个上点，四个下点，总共是七点二克。老铁们，七点二克，呃，铜，除了是零点，呃，纯铜啊，上面有铁， 带铁是零点七公斤，应该是零点六公斤多铜，再就是这个触点出了七点六公斤多铜，再就是这个触点出了多少钱，感谢老铁们观看。

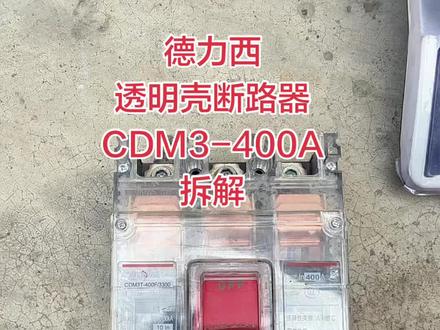

各位老板好啊，今天咱们来拆解一台这个透明壳的这个四百的断路器啊，它这个螺丝是一二三四五六八颗螺丝的啊，下面咱来先称一下它的重量是多少， 他这个重量是四点三九二千克啊，好，咱下边来开始拆解。 好，这咱们都拆解完成了啊，这是他的三个下点以及他的三个上点啊， 这是开关最值钱的，然后这三个是迷糊豆，看着是红色的，其实他是铁啊。来下面咱们称一下他们的分量， 然后零点种类重量，然后是零点五二三千克啊， 这也是最值米的东西，咱们还有一点杂铜，还有一点杂铜上面有一点铁，然后看看这个价格， 这个是零点三八七千克，剩下的都是一点废铁 t t 是 一点幺幺二千克啊，这个咱就拆解完毕，下期再见，祝大家马年都发大财。

各位老板好啊，今天花了四十米收了一台这种得利希品牌的一百安的断路器，上面带着铜，带着铜线，这这台应该小转一点，上称称一下它的重量， 一点三公斤。这一台得利希品牌的一百安的断路器已经拆好了，这个是它的触点好，这个是它的带铁铜，还有一点 废铁与螺丝，这是上面剩的这一点铜线，下面给各位老板一一上称称一下，这是他银点铜的重量，一百四十五克，今天可以做到两百六，每公斤 三十七，这是他带铁铜的重量，一百一十克，今天可以做到七十五米左右，八块钱，这是这个开关上面剩的这一点线是一百三十克， 七十左右，每公斤九块，废铁的重量是三百二十五克。
