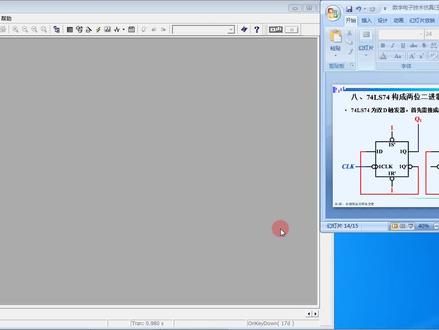

采用七四 l 七四双 d 触发器，可以构成两倍的二进制翼部计数器。 在实现翼步计数器之前，我们首先需要把 d 触发器接成 t 表触发器，也就是每来一个计时信号 输出都会翻转一次。接线的方法就是把 d 触发器的反向输出 q c 接回到输入端。 下边我们就来用 mutism 对该计数器进行仿真新建工程，然后保存八七四 l s， 其四构成翼部计数器。 由于是数字电路，还是先改仿真设置，改为真实。 接下来要找的就是七四 l s 七四，我们从左侧快捷栏中找到 t t l， 点一下，然后选择七四 l s 找七四 也可以不不去去列表中找，而是直接这里去说七四 l s 七四， 这样子的话呢，在下边就会直接显示七四，可以发现这个地方。七四 l s 七四 d， 我们呢双击 一选 section a 一个由于构成两倍的二进制翼步技术器，需要两个 d 触发器，也就是说还需要把 section b 写出来，然后还是 t t l 中七四 l 七是 d， 双击选 section b， 因为 section a 已经放上来了，这样子的话呢，我们就把两个 b 触发器都写出来了。 对于 d 触发器来说，上边下边字数和字零端都需要接高电频， 所以说呢，上下实际上都需要接电源。我们为了让 d 触发器能够正常工作，还是双接看一下需要什么样的电源和接力。 v c c 和 ground， 然后从快捷栏中找电源，点一下找到 vcc， 然后双击放到上面， 然后再点电源，再找到 deground 数字 d 放到上面，这样子的话呢，七四 l 七四才能够正常地工作。 下边呢，就先把一四十三十这四个都接高电瓶，也就是说呢，直接让他们既不自数也不自零就可以了。 这个接 v c c， 这个也接 v c c。 下边呢，我们还是把 v c c 考一个 ctrl c， ctrl v 放到下方， 然后垂直翻转一下，接电源，他也接电源就好了， 然后开始接成 n t 表出发器接的方法就是输出 q c 接回到输入端。 所以说呢，对于左边来说，输出接回到输入端，这个也是一样，输出接回到输入端就可以了，从而构成了两个 t 票触发器。我们呢，输出左侧的 是低位 q 一，右侧的呢是高位 q 二，要显示一个数字，要用数码管来显示。我们从左侧快 快捷栏中找到指示器，点一下里边选择数码管，也就是 d c d x， 因为它可以直接显示数字。 高位为第二个低，出发器的输出接到二号，低位为 第一个出发器的输出接到一号，这样的话呢，就是一个输出二井之数了。最后呢，我们还需要把它们串到一起，构成一个二进制的翼步计数器。 当然了，不同的接线方法对应的技术方式是不一样的。下边我们来看一个表， q 非接到二 clock 是一种， q 接到二 clock 是另外一种。 我们呢，先给第一个触发器接一个单次脉冲，单次脉冲呢，实现的方法就是用单刀双指开关，点左边的 basic 里边选择 单刀双指开关，拿出来水平翻转一下，变成这种样子之后的话呢，可以把它 接到一起，然后单刀防止开关一端接 v c c， 另外一端需要接 d， ctrl c， ctrl v， 把 ground 挪一个过来接上，这样的话呢，按一下 space 就可以切换一次开关的状态，按两下 space 就是产生一个带 三次的脉冲了。下边呢，开始第一种 q 飞，接二 clock， 也就是第一这个触发器它的反向输出 q 飞接到第二 他的时钟输入端，这两个直接接到一起就行了。下边呢，就可以开始做仿真了。点开，此时初始的显示为三，我们按两下空格看一下 为零，再按两下为一，再按两下为二，再按两下为三，之后再为零。也就是说呢，此时实现的是一个加法的技术，所以这个地方可以直接写加法技术。第一 一个接线方式就仿真完成了，我们关掉仿真，然后把第二低触发器的技术信号切换成 n， 从 q 来引出，也就是从这个地方接到上边去就可以了，而不是接到 q 非。 然后再打开仿真开关看一下，此时初始为零， 双击空格变为三，再双击变为二，再双击变为一，再双击变为零。也就是说呢，每双击一次空格，相当于给一个单次脉冲 输出呢，则是每一次脉冲减一，从零变为三，减一变为二，减一， 一变为一，再减一变为零，之后再循环，因此的话实现的是一个减法技术，从而的话呢就实现了一个 两倍的二进制的翼部计数器了，于是的话，我们的仿真也就完成了，关掉仿真保存一下就结束了。

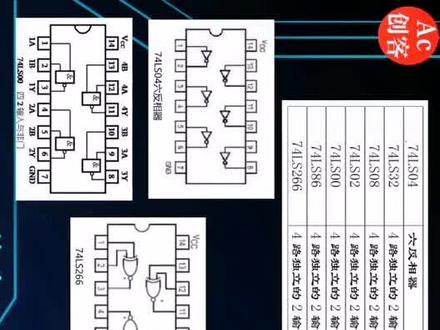

天，我们来看七四 ls 零四，他也被称为六反向器，在他的内部有六个飞门。接着看七四 ls 三二，他也被称为四二输入货门。 很简单，就是在他的内部有四个两输入的货门，封装在一起，但是工作时互不影响。七四 ls 零八内部有四个二输入的雨门。七四 ls 零二内部有四路独立的二输入货飞门。 七四 ls 零零内部有四路独立的二输入与飞门。七四 ls 八六 内部有四路独立的二输入易货门。七四 ls 二六六内部有四路独立的二输入。囤货门。 看完这些，大家一定对七种门店路的芯片有所了解了。接着我们通过仿真软件看一下他们分别在电路中如何运行。 在仿真软件上，我搭建出了七个门店路的演示模型。接着我们分别来看一下七种门店路各自的电路运行情况， 现在开始运行，我们先来看飞门，飞门现在没有电瓶输入，输入的是低电瓶，输出为高电瓶为一，按下之后输入高电瓶，输出为零，所起到的作用就是取反。 接着我们来看雨门，雨门在电路中起到有零出零，全一出一的作用，也就是说在电路中输入有一个是低电瓶，输出就是低电瓶，只有两个全 全部为高电瓶，输出才为高电瓶。接着我们来看货门，货门在电路中起到有一除一，全零除零， 现在是全零的状态，所以指示灯不亮，但凡有一个开关按下去，或者两个开关全部按下，指示灯都可以点亮。接着我们来看宇飞门，宇飞门就是将雨门和飞门的特性结合在一起，所以他的特性就是有零初一全，一出零， 所以想让他熄灭，只有两个开关同时按下。现在我们来看和飞门，和飞门就是将和门和飞门的特性所组合在一起， 所以他的作用就是有一出零全零出一，想让指示灯亮起，就需要两个开关同时断开。 现在我们来看易货门，易货门在门店路当中属于传统的组合门店路，它是由与门和门非门所共同组成的，它起到的作用是输入相同出零不同出一，现在两输入都是低电瓶不亮， 但凡有一个输入不同指示灯可以亮，同时输入高电瓶，指示灯又不会亮。最后我们来看同货门，同货门也被称为异货飞门， 他就是在易货门的后面加了一个非门，所以所有的输出与易货门相反，所以他的作用就是相同出一，不同出零，两输入相同指示灯亮起，两输入不同指示灯熄灭。 到这里关于基础门店路的全部章节已经结束了，大家在视频过程中有任何疑问，欢迎在评论区留言，谢谢大家观看，我们下期再见！

大家好，今天要讲的芯片是七四 s 七四这个东西是什么东西呢？ 他有一种装有的名词叫做电瓶触发的触发器，还有另外一个名词，他叫做低触发器。 他这个东西是干嘛用的呢？我们介绍一下他是干嘛用的。首先这个 rs 我们就不用说了，他就是我们的 sr 锁存器，这个就不用说了。然后我们看一下这个 d， 他是输入端，然后 cock 就是 时钟脉冲的意思，然后听呢他是输出端， 接下来介绍一下它的功能。好，我们开始演示一遍。首先我让 输入 d， 他是高电频，输出显然没有什么变化。好的，接下来我们让这个脉冲变为幺， 你看输出变成了高电瓶，我再让脉冲变低，哎，他没变， 他为啥没变呢？我们想想看，我们把低把它也变回这个低电平，你看输出他还是腰，这里 他为什么他能让四幺呢？你看我不管输入怎么变，他输出都是高电瓶，其实他是啥原理？其实里面藏着一个 sr 锁尘器，把这个输出状态给他稳定到了幺这个状态， 所以说这个 s 二手神器，他是起这个稳定输出状态的作用。还不懂的话，去翻看一下前面讲的 s 二手神器的一个视频。 ok， 这里我们注意到， 当我这个始终脉冲现在他低，他是低电频，我让这个始终脉冲从零变成幺的瞬间，他变成零了。 ok， 我们想想看这是什么一个情况呢？ 我再来演示一遍，注意看清楚，输入是幺的时候，我来一个脉冲从零到幺的瞬间，输出变为幺，后面不管这个怎么变，他都不会变，此时我让 d 变成零，从幺到零这个瞬间他还是幺，但是从零到幺的一个瞬间，他变成零了， 这说明什么问题呢？这说明啊，这个 d 和 q 他的一个状态，他不是 一层会变的，不是说输入他变了，他输出一定会变，这里他是什么一个情况呢？他其实是这样一个情况， 他的输出不仅与输入有关，还与他当前的状态是有关系的。 比如说这个低是腰，为什么说他腰变成零的瞬间，他会驱动零，变成腰的瞬间他就变了这一套事情过了一个 rsr 守城器，他的一个稳定 数据状态，然后把它稳定到腰子的状态。所以说我们可以得出一个结论，这个东西电瓶触发的触发器，他呢 是什么情况？零到幺这一个瞬间，他的输出就等于低。 你看再来一遍，从幺到零他不变，从零到幺一个瞬间他就变成这样子，这说明啥呢？这说明上升源触动这个触发器。 那么什么是上升人呢？上升人我们可以直观描述成这么一个东西，首先呢我们可以这样子， 那这里我们这样子画一下， 这个东西我们可以表示是什么东西呢？这个是低电瓶，这里表示是高电瓶。比如说这是零，这是幺，零到幺的一个瞬间，他这里 就是开始从零往上跳，跳到腰，那么这里的这个东西我们称它为上升年， 记住哈，以后我说上升人就是从零到幺这个瞬间，下降人就是幺到零的这个瞬间，他这个触动情况 ok， 那么这里的状态 方程写出来，它就是 q 的四态，等于 d， 直观的来说就是说他上升年前低的状态就是上升年后 q 的状态，这就是电瓶触发的触发器。记住这一句话， 上升延前低的状态等于上升延后 q 的状态。

采用 muticim 对七四 l s 四七的功能进行仿真。 七四 l s 四七是 o c 门输出的显示溢码器，可以直接驱动供阳的七段显示数码管。我们要测试它的功能，后边就必须要接数码管，看一下它的输出是否能够显示出正确的数字。 当七十 l s 要正常的密码的时候呢？ l t r b i b i r b o 这三个输入端都是需要接高电瓶的，此时的话， a b c d 相当于输入一个四位的二进制数，它会把四位二进制数翻译成高低电瓶，输出 去驱动显示管。下边我们就来以 mutation 为基础对它进行仿真。首先新建一个工程，然后保存一下 四七四 l s 四七的功能。 由于是用的数字元器件，也就是说做的是数字电路的仿真，所以说首先更改数字电路的仿真设置，改为真实需要接电源和接地。接下来呢，则是需要找到七四 l s 四七， 我们从左侧的快捷栏中去找 t t l， 点击 之后选择七四 l s 系列，要的是七四 l s 四七在后边呢，把零零 d 删掉， 写一个四七七四 l s 四七就出来了，然后双击就可以把它放在我们的电路图中了。接下来呢，则是需要按照要求进行接线。 下边首先要接的是电源和 d， 因为我们必须要保证 七四 l s 七能够正常工作才可以。 v c， c 和 ground。 点左边快捷栏中的电源，找出 v c c 放上去， 然后再点电源，找出 ground， 也就是 deground 数字 d 放到这里。这样的话呢，七四 l s 四七才能够正常地供电，才能够正常地工作。我们要求的是 l t、 r b i b i r b o 这三个控制输入端都接高电频，所以说呢，可以直接 ctrl c、 ctrl v 把电源放到下边，然后右键垂直翻转一下， 这样的话呢，三号接这里，五号接这里，四号接这里，从而的话呢三、四、五这三个控制输入端就都输入为高电瓶了，此时的话溢码器就可以正常的进行溢码工 做。我们的输出要驱动七段显示的数码管，所以说需要再把数码管找出来，放到右边，在左侧的快捷栏中找这个 指示器，这一个按钮上边呢就是一个框，里边写了一个八字，点一下出来就是各种各样的指示器，其中呢会发现倒数第二个是 hex display， 这里边就会有我们的数码管，我们要的是供阳接法的七段显示数码管，也就是第二个 双击把它拉出来，放到这个地方就可以了。所谓供养 显示，就是说他们的所有的数码管都是供阳级的，上边这个地方 c a 就是供阳级的一个接线端，供阳呢就是大家共用电源端，所以这个地方直接接到电源上就可以了。输出 七四 ls 七的输出呢是低电频有效，换句话说，低电频的时候，我们的数码管就是导通，他就会亮，接下来只需要按照对应的符号一个一个接上去就行了。 oa 对 aob 对 b， o， a 对 a， o， b 对 b， o， c 对 c， o， d 对 d， o， e 对 e， o， f 对 f， o g 呢 对记，这样的话呢，输出就可以直接显示出来了，最限号呢，还需要一个输入信号， a、 b、 c、 d， 我们采用的方法与前边是完全一样的，也就是说用单刀双指开关来切换输入的是高电瓶还是低电瓶，或者说输入的是零还是一 选择第二个，基本 basic 里边找 sweet， 然后找第二个 s， p， d， t 单刀双指开关之后的话呢，就可以在左边放下来了， 同样还是需要水平翻转一下，而且呢一共有四个输入端，需要四个， ctrl c， ctrl v、 ctrl c、 ctrl v， 再 ctrl v 一个，一共四个，分别对应了我们的 a， b， c， d 这四个地址。输入端我们可以定义对应的符号，对于 j、 e 来说呢，可以定义成 v， 借二，定义成 c， 借三，按一下 x 定义成快捷键为 x， 借四呢按一下 z 定义成快捷键为 z， z， x， c， v 分别就是一个四位的二进指数，其中 z 是最高位， v 呢是最低位，然后呢就可以把它们连过去了， z 最高位对应 d， 然后是 c， 然后是 b， 最后上边呢对应的则是 a， 从而的话呢把四个输入端就接好了。 我们想要通过控制开关控制高低电瓶，也就是说单刀双指开关一端要接电源，高电瓶一端要接地，所以说呢，可以把 v， c， c， ctrl c， ctrl 位一个放这里， ground ctrl c， ctrl 位粘一个过来放这边。 接下来就只需要连线就好了，上边都接到一起接高电瓶， 单刀双指开关的下边都接到一起接地为低电频， 从而的话呢就 就完成了电路的构建了。接下来要做的事情就是测试了， 我们看一下下边的功能表，输入为零零零零的时候，也就是把 z， x， c， v 先都按到接地， 输入为零零零零，从下往上去读，此时的话点仿真开始就会发现，输出的显示数字就是零， 这个地方可以写一个零，当然是一个七段显示的零。接下来呢看零零零一，我们只需要按一下 v， 就变成了零零零一的输入了。此时的话，在 数码管上显示的就是一只有右侧的两个数的是亮的。 然后再看零零一零零零，按一下 c， 按一下 v 零零一零显示的数字就是二。 再看第三个零零一一，按一下 v 零零一一显示数字为三， 之后的话是零一零零零，再按一下 x， z， 呃 c 和 v 零一零零， 此时的话显示数字为四。 然后再看 后边右边这五个，零幺零幺零幺零幺，按一下 v， 零幺零幺，显示数字五，之后的话是零幺幺零零幺啊，幺零 零幺幺零显示数字六， 然后再看零幺幺幺 z， x、 c， v， 按一下 v 就好了，零幺幺幺显示数字七， 然后是幺零零零，内按一下 x、 c、 v 各按一下，把它们都接低电平，幺零零零显示数字八。 最后呢 则是幺零零幺幺零零幺，显示数字九， 也就是说我们的数字零到九都是可以正常显示的。之后还有其他的，比如说我们可以设定一下幺零零幺，之后是幺零幺零，按一下 c， 按一下 v， 可以发现呢，幺零幺零的时候显示是一个啊非数字的符号，然后幺零幺幺呢，也是一个非数字的符号， 然后幺幺零零幺幺零零也是一个非数字符号。幺幺零幺是这样子的，也非不是一个数字，幺幺幺零也不是数字，幺幺幺幺 全面也不是数字，总之呢就是说其他的显示的都是非数字 就可以了，从而的话呢就完成了七四 l s 四七它的功能仿真了，我们保存一下就可以结束了。

哈喽，大家好，我是老图。这一节讲如何用 bcd 移马器驱动数码管， 利用专用接口芯片可驱动单个七段 ang 数码管，也可驱动多个 id 数码管，如七四、 as 十七。 对于供养级 led 数码管，用带驱动电路的专用接口芯片七四、 ax、 四七对 bcd 码进行以码，不过这个电路只能对 bcd 码数字零到九进行以码，不能用于 a 到 f。 七四、 l 四七有四个 bcd 码，输入端 abcd、 d 为最高位， a 为 a， 最低位分别与输出端口的四位相连。七四、 l 四七的七个输出端 a 到 g 直接与 led 的相应银角相连，每个段中都串接一个限流电走，组织为十五欧姆。 当从 abcd 端输入一个 bcd 码时，就能在 led 上显示相应的数字。这一节就讲到这里，下一节再见。

科技小财神，本期我们讲解我们的一百例的第五十个项目，一四 l s 幺四八的一个扩展中断使用啊，在这里我们主要的话是用这个七四 l 幺四八，我们简称为幺四八，用来进行一个扩扩展中断， 就是我们可以用它来啊控制一些啊，比如 led 灯啊，或者是 啊继电器啊，通过继电器去控制使他一些意见，也可以用来做抢答器之类的。 然后这里我们是简单讲一下他的一个扩展中断啊，不会涉及太深的东西，就是尤其他在单面机上的一个简单应用啊，我们可以看到我们这里原理图，这里按真图，这里我们已经搭好了。 再来我们进行一个反针，效果就是把这里这个二零一针是来提示的，提示的话我们就是他想说话，就我们就可以进行这个中断操作， 然后我们按的话，他这里就会有按照这个优先级进行啊，逐次点亮的按下去，要逐次点亮， 一定是要在这个灯灯闪的时候啊，你看见没有，他这个是最高级的， 你看这不能亮啊。然后我们进行啊，你看一下他的代码，这里有注视等力使用这个八杠三啊，编码芯片就是幺四八来实现 进一个外部扩展，中段扩展可以实现对八路外部中段信号进行按优先级进行处理啊，幺四八的话是带一个优先级的编码芯片啊，对于外部的八跟数据输入线， 只要有一根或几根被置零，那么这个芯片就按照从高到低的油圈移进边吧， 由 a p c 银角输出两位二进次数，而且 g s 银角会自动变零啊，我们这里将这个 g s 银角连接到单面机的外部中段零，当 g s 为零时就会出触发外部中段啊， 从这里啊，这里接到这个焦虑啊，归零的时候就会触发， 我们看一下在这里领的时候就会出发， 你看这里如果不为零的话，他是不能触发，我们需要等他等于零的时候啊，他才会触发的， 我们这里为零的话就会触发了，这个 我们给他领，然后去触发啊，然后这里是一个头文件或者是一个 分明啊，一个绿地灯啊，这是外部中大函数啊， 当检测到有一个外部中断点的时候，那么就被中中段会控制点亮 啊，对应的那个爱的滴滴灯啊，是个主函数，主函数的话我们主要是对他一个，我们因为使用外部中断熏对他一个计程器进行设置，然后我们设置为低电瓶触发，再是个死循环， 然后这里的话这只是灯的话，主要是啊显示这个程序在正常运行，我们演示一下，当我们检测到外部中段就是有外部中段的时候，那么拨开开关全部处于断开，会会关闭所有的 led 灯， 当这个为一的时候，那么他就会关闭所有的灯，我们可以看一下 啊，他就是他如果不按没按下来的时候，那个灯全部是灭的，当有的时候 后有一个按下的时候，那么就会他对应的这个这个灯就会亮。 可能讲的不太清楚啊，大家有什么不懂的话可以在评论区啊留言，我们看一下他的一个幺四八，他的一个啊芯片眼角图吧， 零到七的话是这边，零到七他是一个，他的编码输入端是低电瓶有效，然后 ea 的话是一个选通输入端啊，低电瓶啊，输入端低电瓶有效，然后一零的话是一个输出端， 即使能输出端啊，我们看一下这里有没有用到，我们直接把它没有用到啊，没有用到我们输入，我们给他一个锂电瓶， 有时候是为了防止干扰或者什么的，而这 a 零的 a 二的话是一个三位二进制编码输出信号啊，也是第一名有效。 gs 的话是一个优先编码器啊， 看看我们这里有没有用到 d s 啊，就是这里啊，没有给他那个中断，然后他一个电源电压，输入电压这一些，这是他一个简单一个介绍 啊，主要话我们就是用它来实现啊，中断信号的一个助理嘛， 就当我们嗯不够的时候啊，就可以用它来啊，进行一个扩展应用，我们可以看到有这里三个眼角的话，我们就可以控制八个灯，我们用三个 四个银角就可以控制八个灯，那么就我们省了四个银角啊，我们就节省了四个银角，就是这么一个作用啊。 如果哪里讲的不清楚的话，大家可以在评论区留言啊，我感觉讲的不是很清楚啊，大家话可以在评论区留言啊，那么本期我们就讲解到这里，我们下一期再见。

哈喽，大家好，这里是 ac 创客，今天我们来讲三八一码气，他的全称被称为七四 lm 幺三八， 为什么叫他三八一码器呢？我们可以将他的名字拆开来看，前面的三八二字说明他有三个输入端口，八种输出状态。后面是一码器，说明的是他可以将三位二进制的编码转换为八位十进制的编码。 先来简单科普一下二进制与十进制，我们所说的二进制就是逢二进一，而十进制就是逢十进一。三八一码器的输入端代表着三个二进制数， 我们来列一个他的针织表，我们可以看到三个二斤之数，一共有八种不同的排列组合，代表着时间 印制当中的零到七，一共八个数字。讲完理论之后，我们来看看这个芯片到底如何使用。他一共有十六只银角，在他的第十六角和第八角分别是他的正极和负极， 他的一二三、三只银角是他的信号输入端，四五六是他的使能端。使用的时候四角和五角接低电瓶，六角接高电瓶，七角和九到十五角分别是他的信号输出端。 这张图是他工作时的针织表，不要觉得很大就觉得非常困难，其实非常简单，前面这三个代表的是使能端的状态，这三个是三个输入端， 在这里是七个输出端，使能端如果接的不对，他的输出所有的都是高电瓶。在使能端接的正确的情况下，按照输入时的排列组合，可以输出八种不同的状态。 这是我搭建的电路演示模型。 好了，这就是 lm 幺三八芯片的使用方法， 今天的内容就到这里了，大家有什么问题可以在评论区留言，谢谢大家观看，我们下期再见！

今天这期视频我们来做加法器电路实验，根据前面所学知识，写出半加器的逻辑真知表，此处已将电路搭建完成。 输入端开关朝下为零，朝上为一，输出指示灯红灯为一，蓝灯为零。现在验证的是真值表第二行， 逻辑正确。将 a 输入开关之一，输出符合真值表第三行，左边指示灯代表半加器本位输出，右边指示灯代表进位输出。接下来把 ab 两个输入开关都之一 输出本位为零，进位为一，符合逻辑电路实验成功，给自己竖个大拇指。接下来搭建全家 加气组合逻辑电路。所谓全加气就是考虑了上一位加法向着一位的进位，而半加气只考虑本位两个加数指和以及向下一位的进位，所以全加气需要用到三个输入信号。逻辑表达式自然也更复杂了， 依据表达式画出逻辑图，依据逻辑图和芯片引脚定义画出实物接线图。安装好两颗二零与飞门芯片和一颗八六翼火门芯片就可以开始接线了。首先连接三块芯片的电源正负极，然后再按图连接其他输入输出导线， 然后和之前半加七一样，按照真值表逐一验证电路逻辑。第一行，零加零，加零等于零，且向下一位进位也是零。上一位进位开关至一，零加零加一等于一，向下一位进位为零。第三行其中一个加数至一， 零加一加零等于一，进位为零。注意看输出指示灯，逻辑正确。第四行其中一个加数为一，上一位进位为一，零加一加一等于零，进位为一。将输入逻辑开关按针织表拨到对应位置， 输出逻辑电瓶指示灯显示正确。后面的四行验证方式相同，为节省大家的时间，就不再一一讲解，这就是数字电路中意味二静止全家器的工作原理。 我们手机、电脑等各种电子设备的主控芯片中，往往都会集成有数量相当多的类似的加法器电路，以实现各种复杂的加减乘除运算，使我们的生活工作更加便利和高效。 虽然书本上学习的这些知识很枯燥乏味，但他们确实都是构成我们这个世界的一砖一瓦，我们学习这些知识其实也是为了 给未来添砖加瓦。好了，本次实验就讲解到这里，后续我也会出更多数点实验教程，欢迎关注，实验成功点个大大的赞！
