欲飞无人机地面站做法讲解首先画出我们的正北图,由题可得二三四五为一个正方形,且一等于六十度,一到二等于一到五,我们即可得出一二五为等边三角形,所以整个图形的每条边都相等。 画好正北图后,我们开始进行航线旋转,游体可得二点到 h 点为四十五度,而 h 二一为三十度,所以二点到一点可以为四十五度,加加减三十度,这里我们任选其一即可。 航线旋转完成后,在两点的东北方向及四十五度的一百二十米处设置我们的起飞点。起飞点设置完成后,开始进行我们的航线平移, 注意考题给出的经纬度是哪个点的经纬度。航线平移完成以后,开始对照考题给出的数据,在全区设置中进行一一修改。 这里注意循环执行三次,在设置里应输入为两次。旋停点选择为起飞点,然后分别在一点和起飞点设置一个点, 这样我们的这道考题就完成了。总结,本次考题的易错点为循环执行三次,在设置里应输入为两次,若是考题说的是循环三次,则应输入为三次,加上执行则为两次。
粉丝301获赞1037

大家好,我是言笑,今天给大家讲地面站做图的一个非常实用的技巧,利用夹角来做图。首先我要讲一下夹角做图的原理,我们可以看这两个等边三角形 统一,我们以二号点做一个讲解,二号点是我们的参考点,作图的过程中你可以任意画这个一二边,任何方位都可以。画好一二边之后,我们需要做二三边, 这里就出现了两种情况,第一种情况就是上方的一二三三个点乘顺时针的顺序, 二号点的角度是六十度,如果向下方的这个图一二三边乘逆时针的顺序的话, 夹角就要写负六十度,具体在软件里面给大家演示一下。 打开华科尔软件之后,我们先做一个顺时针排列的一二三等边三角形,假设等边三角形的每一条边长为一百米,首先创立一号点, 然后双击建立二号点,二号点的方位角可以任意设置距离一百米。 好,接下来我们要创立三号点,一二三是顺时针排列的,所以角度值就应该是六十度。 我们打开相对坐标编辑器,精准点选择二号点角度类型选择夹角角度竖直六十度一百米,插入在二号点后面,点击添加三号点就生成好了。 然后要做一个闭合图形的话,其实是还需要再做一个二三一的角度六十度的,在一点的上方创立一个四号点。使用夹角功能的一个好处就是我们可以继续点一下天角, 就会发现四号点已经创立好了,因为他是顺着刚才的顺序,用同样的夹角,同样的距离再生成一个, 我们再做一个逆时针排列的等边三角形,首先创立横点一,然后创立横点二,横点二的角度也可以任意设置,相对距离一百米, 然后我们要创立一个逆时针排列的三号点,所以在角二角度数值应该是负六十度, 依然是使用相对坐标编辑器,选择坐标二夹角度数,我们填入负六十,距离一百米,插入在暗号点的后面,点击添加 三号点就做好了。如果需要闭合到一号点的话,我们再点击一次添加四号点也做好了。这就是我们利用夹角来做图的基本原理。 夹角做图可以方便我们做一些特殊的等边图形,比如等边三角形,六边形, 这里给大家演示一下六边形的作图假设题目要求我们建立一个顺时针排列的六边形,边长为五十,双击创立一号点,然后 再双击创立二号点,二号点的角度不用管它距离选择五十。 好,接下来我们就要做三号点了,这个时候我们就需要使用到相对坐标变形器,直角点为二号点,因为是顺时针旋转,所以说三号点的夹角为一百二十度 五十米,插入在坐标二后面,点击添加三号点就好了。再点击添加四号点就好了。再点击添加五号点,添加六号点, 再添加七号点,闭合到一号点,六边形就做好了。利用夹角非常简单,而且不用计算各条边的角度, 还有在扫描航线里面也非常好用。给大家演示一下扫描航线假设题目要求建立一个扫描航线是一号点到十二号点的,然后一二三四为顺时针排列的, 扫描航线的宽度是一百米,间隔是二十米。 开始作图,首先双击创立一号点,然后创立任意创立二号点,角度方位角,不用管它相对距离刚才说了是一百米,好点击确认。创立好二号点之后,利用夹角 直角点,二号点角度,夹角角度值。因为是顺时针排列的三号点,所以角度值是九十度,间隔是二十米, 添加三号点就好了。然后需要添加四号点的话,二三四也是顺时针排列的,所以角度值不用变,相对距离改成一百米, 点击添加四号点做好了,然后三四五,因为是逆时针排列的,所以角度是负九十度,距离是二十米,点击添加。然后五号点到六号点,相对距离是一百米, 角度还是负九十度,点击添加。六号点到七号点,角度是九十度,二十米添加七号点,到八号点添加。 八九号点添加九号点到十号点添加 十号点到十一号点添加十一号点到十二号点添加。 利用假角就把扫描行线做好了。除了这些角度固定的图形之外,假角还可以做哪些图呢?我们来看这一道题, 题目给了一个梯形一二三四,然后说了角三是六十度, 给了一四的边长以二三的边长,但是没有给一二的边长。我之前讲过,所有的梯形其实就是一个方形与三角形的结合,这里我们首先要识别这个三角形是一个什么样的三角形。角三为六十度, 我们可以做一个辅助线,右边的这个三角形肯定是一个九十度、六十度、三十度的三角形,假设这个辅助线这个点是 a 点的话, a 三的距离就是 一千米,减去六百米就是四百米,三四的距离就是 a 三距离的两倍,也就是八百米,我们就可以直接做图了。创建好航线之后,我们双击添加一号点, 然后再添加二号点,二号点跟一号点的角度是零度距离,先不用管它,打开相对坐标编辑器,坐标二夹角九十度一千米, 一二三是顺时针排列的,所以九十度一千米,点击插入三号点就好了。然后三号点为坐标夹角二三四的夹角是六十度,也是顺时针排列的, 距离八百米,点击添加四号点就好了。然后四号点回到一号点的夹角是三十度加九十度,也就是一百二十度,也是顺时针排列的,距离是六百米, 点击添加回到一号点的,五号点就做好了。这里我们就可以通过五号点把一号点调过去,夹角零距离零覆盖,一号点点击添加好,我们整个图形就做好了。 接下来我们看它的条件,起飞点到一点的距离是一百米,然后给了两个角度,一个是 h 一 二的角度是四十五度, 那么就有两种方案,一个是在左边 h 点,一个是在右边。好,那么具体是哪一边呢?我们再看第二个条件, h 一 四的角度是一百三十五度。好,通过这个条件我们就发现了,只有左边的才是符合要求的, 通过夹角就可以确认 h 点了。好,四五 h 其实就是我们的角 h 一 四,所以通过五号点为参考点,夹角 一百三十五度,相对距离一百米,覆盖 h 点,添加图就做好了。假角的使用需要灵活多变,可以适用多个不同的场景, 大家可以多尝试一下,在地面站考核中非常实用。今天的视频就讲到这里,大家有任何疑问或者是有想要交流的可以在评论区给我留言,谢谢!

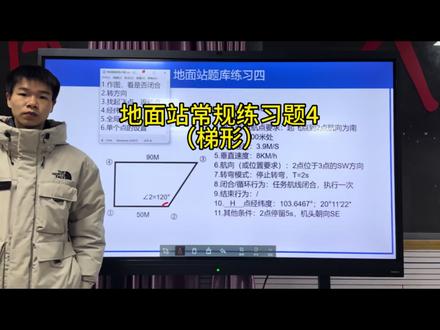

各位准机长朋友们大家好,今天我们来做题库里的 ct 四。好,拿到题,我们首先还是确定图形啊,我们看图是一个梯形角,一为直角角,四为直角角,二等于一百二十度啊,我们首先做一条辅助线下来, 那么还剩这个角就是一百二十,减去九十度啊,还剩三十度啊,理所应当的,那我们的角三就等于六十度, 是一个三十度的直角三角形三条边的比例分别为一比根号,三比二。好,紧接着我们看条件啊,确定题型,它是一道常规题,还是双筋纬度题型,还是风向题型还是空域线这类题型 啊,我们这个系列都是常规题型啊,但是我们这一步还是密不可缺的,我们还是确认一下好。首先我们看起飞点,防范点,要求 起飞点到二点,横向为南偏西二十度一百米啊,我们把它写出来,起飞点到二点,横向为南偏西二十度,南是一百八十度,往西方向偏,也就是二百度方向,二百度 一百米处啊,起飞点到二,这个条件我们找起飞点的时候不能直接用,对不对?我们要保证数字在前啊, 我们需要的条件是二到起飞点啊,我们现在将它给它换算出来。二百度求相反方向大于一百八十度的方向,我们求相反方向减个一百八啊,得到二十度啊,一百米 横向要求二点位于三点的西南方向。好,我们直接写出来,西南方向二百二十五,给它写上去。 好,快速扫视一遍整个其他条件啊,没有什么特殊的,确定它是一道常规级常规题型,我们按照常规题型的做题步骤啊,首先我们做图啊,看是否闭合啊,我们的这道题要求任务红线闭合给它圈上。第二步,我们转方向啊,转方向的条件我们已经给他换算出来了, 紧接着找起飞点,返航点啊,起飞点我们也给他换算了。返航点,看一下题目有没有返航要求啊,这这里就不用管。 第四点,精准度啊,我们这道题给的是起伏点的精准度。第五点,全屏设置,包括横高啊,水平速度,垂直速度,转弯模式,悬停时间等。最后是单个点的设置,题目解析完毕啊,接下来我们用地面站进行实操。 好,下面我们用博英地面站一点八点三版本进行实操演示。首先打开地面站,我们点开任务,双击地球创建出一点,然后我们点击定位,将地图放大。 好,下面我们画二点,我们看一到二,航向为正东方向啊,距离五十米啊,我们点击新增航点, 正东方向九十度方向,长度五十米,将二点添加出来,我们点击定位,将地图缩小 二点创建出来,我们创建三点,我们看二到三的横向,现在为三十度方向啊,距离需要我们进行一个计算,现在这个小的三角形 三边的比例为一比根号三比二,我们已知一这条边长度为四十米啊, 和他和斜边的比例关系为一比二啊,所以说我们的斜边现在长度为八十。好,我们现在以二点为精准啊,创建出三点二到三,横向为三十度,入进去距离八十米啊,我们点击创建,点击定位。 紧接着我们创建四点,我们看三到四的横向为正西方向啊,长度九十米,正西方向二百七十度,长度九十,那点击创建。 好,下面我们要看图形是否要求闭合,我们看条件的第八点啊,任务航线闭合执行一次啊,题目条件要求闭合啊,因此我们还要做一个五点啊,回到一点这个位置和一点重合 啊,这里我们直接从四点啊往一点做一个五点的话,我们不仅需要知道这个航向,还需要知道这个四到一的长度。四到一的长度需要我们进行一下计算啊,我们点开计算器, 已知三角形的这条短边是四十米啊,我们要知道的是这条长边,短边算长边啊,用乘法四十来乘以一个根号三啊,得出这条长边 四十乘以根号三,也就是乘以一点七三二七三二啊,得到的长度是六十九点二八米啊,六十九点二八, 横向为一百八十度方向一百八啊,点击创建,那我们的五点就出来了,假如这个地方我们不想计算四到一的长度,有没有别的办法,有没有别的办法可以把它做出来呢?啊,有的啊,我们把五点给它删掉,我们点开编辑啊,我们用这个自动闭合,那看一下, 看一下自动闭合,他现在显示的是六十九点三米啊,一百八十度方向啊,我们再把自动闭合给它关掉,记住他的横向和这个距离啊,我们点击新增啊,刚才显示的是六十九点三 啊,一百八十度啊,点击创建,看到没有?我们的五点啊,一样的,能够创建出来,就省略掉了,我们计算这一步, 好,我们第一步做完了啊,做图看是否闭合就已经完成。我们看第二个步骤,转方向,我们去找条件里面跟方向有关的条件是哪一个?跟航线有关的条件,第六点对不对?二点位于三点的西南方向啊,我们点开编辑将航线选中啊, 条件给的是二点位于三点西南方向,也就是三到二啊,三到二方向为西南方向啊,前面填三,后面填二,西南方向也就是二百二十五度方向,我们点击旋转 好,转完以后我们第一时间检查横向是否正确,三点到二点横向为二百二十五,好,没有问题啊,因为上面这个显示的四十五度是二到三啊,小到大的这个度数三到二就是四十五度的相反方向,加个一百八十度正好就等于二百二十五,没有问题。 好,第二步转方向我们就做完了,我们看第三步,找起飞点,返航点,看条件里面起飞点、返航点有关的条件是第三点啊,第三点起飞点到二点,航向为南偏西二十度一百米处啊,起飞点到二点,航向为南偏西二十度,那么我们需要的条件是二到起飞点, 我们看条件给的是起飞点到二点,横向为南偏西二十度,也就是起飞点到二方向为二百度方向啊,南偏西嘛,顺时针旋转南方向,顺时针旋转二十度,那也就是二百度方向, 起飞点到二为二百度,那么二到起飞点是多少呢?二到起飞点也就是二百度的相反方向啊,大于一百八十度的这个角度,我们求反方向减个一百八啊,二百减一百八,二十度方向我们就得到二到起飞点,航向为二十度方向。那我们点开起飞啊,点击添加起飞点, 二点到起飞点横向为二十度,刚才计算出来长度一百米,我们点击应用好起飞点就找到了,再点击定位,将地图缩小好。做完起飞点,我们还是检查一下 二点到起飞点啊,现在为二十度,是不是呢?检查一下大概就是二十度,长度一百米啊,没有问题, 找起飞点我们就做完了,紧接着我们看题目有没有返航要求,我们接着看啊,看题目有没有返航要求 好,没有啊,题目没有返航要求啊,我返航点我们就不做了,我们接着看第四步,经纬度。好,题目给的经纬度要求是起飞点的经纬度啊, 我们点开编辑,将航线选中,再将起飞点选中啊,我们要将整个图形都挪过去啊,不能将起飞点留在原地是吧?给的起飞点经纬度我们就选择起飞点啊,经纬度要求是一百零三点六四六七的精度一百零三点六四六七,精度要求 好,纬度要求给的是二十度十一分二十二秒,我们点击转换二十度十一分二十二秒。好,我们点击设置。 调整完经纬度以后,我们第一时间检查啊,给的起飞点,我们去检查,去航点列表里面检查经纬度有没有误差。幺零三点六四六七的精度没有问题,纬度二十度十一分二十二秒。好,没有问题。第四步经纬度我们就做完了,下面我们看第五步全曲设置。 做到第五步啊,我们就要从条件的第一行开始看啊,有哪些条件我们没用的,我们给它添加上去,好看。第一点,航线高度四十米没有用,对吧?我们给它添加上去, 我们选择所有的航点,设置所有属性,给的是四十。好,我们输入四十。好,紧接着我们要将起飞点的高度也要调整过来啊,起飞点的高度是四十米,所以说我们起飞点的高度也要调整为四十米。 点击回车。好,我们再接着看航线长度啊,是画图的时候已经用过了,不用管起飞点,返回点要求早起飞点已经用过了,不用管。水平速度三点九米每秒。好,我们输入进去水平速度三点九米每秒, 再往下看,垂直速度八千米每小时啊,注意啊,这里给的是八千米每小时啊,我们要进行一下换算,我们点开计算器 千米每小时换算米每秒啊,除以一个三点六啊,八千米每小时,我们除以三点六啊,等于二点二二,二二循环啊,二点二二,我们保留两位小数,二点二二米每秒,垂直速度就是二点二二米每秒。 好,我们接着往下看。横向要求啊,转方向的时候用过了,不用管转弯模式,停止转弯,旋停时间两秒啊,我们改一下 停止转弯,旋停时间两秒。好,全区这个地方我们就已经改完了,我们点击确定看到没行行点列表里面就已经更新过来了, 我们再接着往下看。闭合循环行为,这里任务航线闭合闭合已经做了。执行一次,好,现在什么都不勾啊,就是默认执行一次啊,这里什么都没勾,默认就是执行一次,不用管了, 结束停飞。好,没有要求不用管,起步点击维度已经用过了,再看其他条件。二点停留五秒,机头朝向东南方向。啊,单个点的要求,我们将二点单独点开。二点停留五秒,也就是停止转弯旋停时间五秒, 机头朝向东南,我们这里横向选择任意角度,东南一百三十五度,我们输入进去回车。好,这道题我们就做完了。

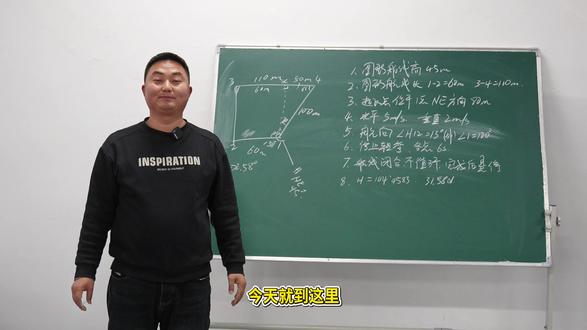

大家好,我是安康智鸟的周教啊,今天我们继续来啊,继续来讲解这个夹角题啊,啊,我们看一下,先看下这个条件啊,图形航线高是四十五米啊,图形航线高四十五米,图形航线的长一二六十米啊,我们在上面画图啊,一二六十米, 然后呢?三四是一百一十米,三四一百一十米,然后呢二三和一四依然没有给。好,我们接下来继续往下看, 起飞点位于一点 n e 方向八十米,哈,不管什么样,我们先把起飞点给他大概画出来啊,起飞点大概画出来啊, h 点是 n e 啊, n e, n e 就是 四十五度啊, 四十五度啊,这个呢夹角题,我们要把起飞点和横向,这个条件呢,我们要联合起来看啊,横向角 h 一 二啊,等于十三度,在横线外,图形外侧好,图形外侧好,这个角是四,是十三度啊,十三度, 十三度,好,那么我们算横向的顺加逆减啊,四十五加十三啊,四十五加十三啊,五十七度,五十八度啊,五十八,那么这个这个地方的横向就是一到二是五十八度 啊,五十八度啊,然后我们继续再往下看,好,角一等于一百二十度,角一啊,一百二十度,好,我们现在接下来呢,我们要求二三和这个四一的这个边啊,好,我们这里做一个垂线, 一样做个辅助线,这个时候呢,我们会得到一个三十度啊,三十度,六十度,九十度,一个特殊三角形,对不对?好,首先一二是六十米,那么在这里 x 一 二是六十米,三 x 就是 六十米, 那么 x 四是多少?是五十米,对吧?因为它的总长是一百一十米,那么 x 到四就是五十米,好特殊,三角形,大家要记住啊,三十度,六十度啊,三十度所对应的边是斜边的一半,那么所以我们四一是多少米呢?四一是 一百米啊,司仪是一百米,司仪是一百米。如果大家啊用用那个勾五零来算的话呢,这个 x 到一的这距离是可以算的出来的,但是呢,我们有更简单的方法进行画图啊,我们不用去呃,非要这么来算啊,我们用简单的办法来画,怎么画? 一到二六十米,然后他往过五十米,我们设一个 y 点,五十米, 五十米,然后这个角度我们是知道的,这个角度是知道的啊,这个是呃,一到啊, y 到三十六十度, y 到三啊,是三十度,三十度,这个地方是一百米。 好,这个这个地方我们用虚虚线代替啊,是一百米,然后三到四是知道的,四到三啊,四到一是知道的。画完之后我们只需要把 y 点删掉啊,只需要把 y 点删掉, 把 y 点给他删掉,删掉之后呢,这个完整的图形就出来了。 为什么用这种方法呢?因为我们在算根号啊,算什么的时候呢?他有可能会出现小数点之类的,所以我们能用删点法解决的问题,就用删点法解决,这个时候 他的这个航线的长度是一定是固定的啊。好,我们继续再往下看啊,停止转弯各点六秒,然后航线闭合不循环,完成后旋停,还有起飞点的,这个呃,坐标啊,这些都是标准的,这个呃航线要求大家按照这个条件往进填就可以了,这个图就这样画下来啊?好,今天就到这里。

无人机地面站需要注意什么?为什么我怎么学都学不会呢?今天教大家去理解,首先呢,无人机地面站要去理解坐标轴,一定要记住,坐标轴度数呢都是固定的,不要被图形的度数所误导,一定要读懂条件, 特别注意在和位于遇到夹角起飞点呢,我们先画起飞点再进行旋转,是比较容易画的,这些都是一些常见非常容易出错的一些问题,咱们在平时训练的时候呢,一定要多加注意的去练习,各位朋友们,你们听清楚了吗?

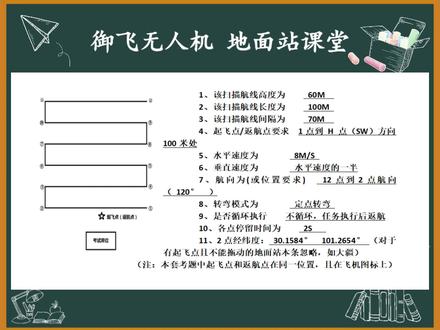

玉飞无人机地面站课堂首先画出我们的正北图,有体可知该图形为公形, 我们先确定一个一点,然后再打开模板编辑器,精准点为一点,长为一百米,宽为七十米,行点数为十二七十点,选择右下,然后点击添加即可。画完正北图后,开始进行我们的航线旋转, 十二号航点到二号航点为一百二十度,即十二号航点为一号点,二号航点为二号点,角度为一百二十度。旋转 航线旋转完成后,开始设置起飞点,以一点为基本点, s w 方向两百二十五度的一百米处设置我们的起飞点。 设置完起飞点后,开始进行我们的航线平移。这里需要注意,本考题给出的经纬度是二号航点的经纬度,并非起飞点的经纬度。 输入经纬度数据时注意本考题先给出的是纬度,注意分辨区别。航线平移完成以后,开始对照考题给出的数据,在全区设置里进行一一修改, 最后还要分别在一点和起飞点上面再添加一个点。完成以后,我们的这道考题就做完了 总结,本次考题的易错点为航线平移给出的经纬度并非起飞点的经纬度,而是二号点的经纬度。本次经纬度数据为纬度在前,经度在后,注意分辨纬度小于等于九十度。

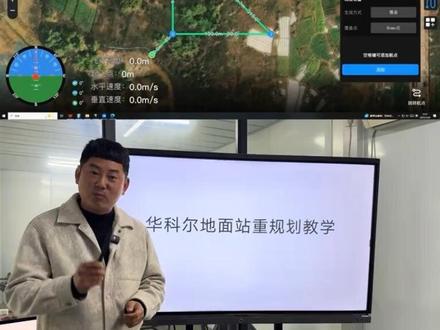

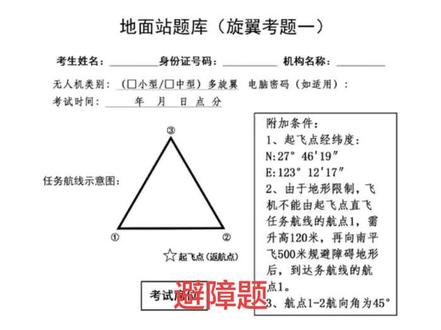

先看题,这道避障题就是如何改高度的问题。学过重规划我们都知道,比如说二三之间有一个一百二十米高的障碍, 那么我们就需要把机头前面的三点高度改成一百二十米,比如说起飞点和一点之间有一个一百二十米高度的障碍,那我们就需要把一点的高度改成一百二十米, 看下条件。二,学员身高一百二十米,在向南平飞五百米规避障碍地形后,才能到达任务航线的航点一,然后说我们要想规避这个障碍地形,需要 h 点到 e 点的飞行高度是一百二十米,而根据下面的条件, 这个等边三角形的航线飞行高度是五十米。所以为了严谨点,我们怎么能做到 a 十到一飞行高度是一百二十米,一到二二到三的飞行高度是五十米呢?我们可以设个二点 覆盖一点,然后一到二的横向是四十五度,也就是改成二到三是四十五度,然后三到四四道股做出来之后,然后再统一把高度改成五十米后, 单独再改行点, h 点和 e 点的高度改成一百二十米,也可以 先把 h 点和一点的高度改成一百二十米,之后后边的二点、三点、四点单独改成五十米。 当然根据重规划来说,我们不用设二点覆盖一点,也可以直接 h 到一一百八十度五万米,然后一到二四十五度五十米,二到三,三到四做出来之后,我们把一点高度改成一百二十米,然后把 二点、三点、四点的高度改成五十米,这种情况下飞机也是正常能规避障碍的。

最近全国无人机地面站考试难度确实增加了,根据最近全国评出的起飞点双向条件,那么比较预判,接下来可能还会出现其他的起飞点。出题方式提前带同学们了解掌握。看题,该图为正三角形。 什么是正三角形?也就是等边三角形,那么各角度也就均为六十度,边长一百米, 等边三角形各边长均相等,起飞点位于三角形正中,该怎么来解? 怎么去找到正中那个点?那么受图形角度边长相同的规律,我们直接做三条边,把它等同划分,找到交叉点,那么交叉点就是起飞点最终所在的位置。那我们就顺便这道题,先把起飞点的位置给它做了来,从角移这里 做条垂线下来垂直角,再从角二这里做条垂直线过去,然后再从角三这里做条垂线过去垂直角我们先暂时在这里设 x, 我们来看一到二边长为一百米,那么一到 x 平分过后就为五十米。好,其他的边长我们还不知道,我们先把角度确认了,角度确认完了,我们就能确认边长角一。这里平均画下来过后,那么左右就各三十度, 三角形的角总和一百八十度,去了三十度,再去了垂直角九十度,那么交叉点这个角度只能是多少?六十度。好,这就是三六九的三角形。现在已知一到 x 等于五十米, 是角度六十所对应的,那么六十度所对应的为什么为零边?有了零边,该怎么去算长边?就是一到交叉点这条边,我们才能去找到中心点。 好,那么代入根号三,我们就能用零边去算长边根号三, 那么五十米直接除以零点八六六就等于五十七点七米,那么一到中心点这里就为五十七点七米,所以 h 点位于一点的一百八十度,距离五十七点七米。那么还有更简单的方式,直接多少三分之二三等于零点五七七, 为什么这么简单还要去切蛋糕呢?原理你必须得掌握好。接着我们来看该场地风向为 n 是 多少正北,二到一为逆风, 你想要逆风的话,你就只有前往正北方向零度,所以二到一的航向就为多少零度。那么以上呢,就是该题的解析思路比较呢,最近也整理了一些接下来可能会出现的题,每天进行教学更新,点赞加关注下课!

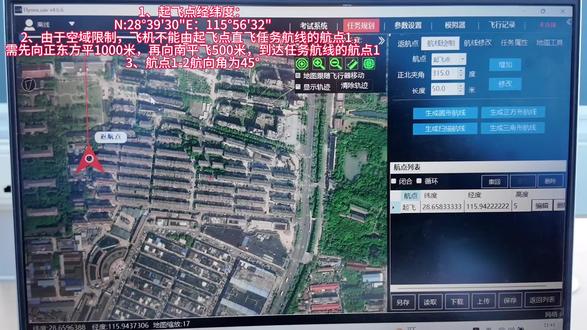

大家好,现在我来讲一下,呃,考试地面站的考试真题,零三考点,稍后我把考官给的条件放在左上角,大家看一下,现在我们来做题啊,我们先画猪蹄形, 这样的画的话比较简单,大家看一下啊,他要求的边长是五十米,对不对?首先增加一个点,五十米,九十度五十米,我们先把它画出来啊,大家看一下, 二七零五十米,大家看一下啊,这个题目就做出来了啊,就这样做的啊,已经做出来,做出来,然后他要求的是什么?一到二的横向啊,一 到二的横向为四十五度,整体旋转啊,整体旋转,我们现在把这个他的 这个角每个度数给记出来啊,他是啊,一到二是四十五度,二到三是一百三十五度,上面都很清楚啊,标注出来,好,他的三到四是三十五点四米,然后二百七十度啊,整个都记起来啊, 接下来过后,然后我们把这个删除,删除过后他要求的是什么?起飞点,起飞点的经纬度度数啊,我来编辑一下, 北纬二十八度三十九分三十秒,二十八度 三十九分三十秒,好,幺幺五五五六二三,这是东京五六三二, 这是东京,东京是幺幺五五六三二 啊,这个标坐标就改过来了啊,我们现在先画啊,先画个航点一,零度零米啊,增加这是航点一,然后在航点一的基础上向正东平飞,一千米,九十度 一千米, 一百八十度五百米,现在带入带入,这个数啊,一到二,一到二是四十四十五度五十米,四十五度五十米, 二到三是一百三十五度五十米啊,三到四是二百七十度, 三十五点四米, 大家可以看一下啊,然后再看一下四到四到五是什么?四到五是一百八十度。 好,四到五,五到六是三百一十五度。五十米,三百一十五度,五十米, 大家看到了吗?这样,这样题目就画好了,没有问题了啊?然后把后面他所要给的要求画出来就行了。

好,我们看一下这个,呃,四川零三年前的最后一道题,这道题呢,主要是难点就在于你能不能看出这个三角形,它是不是 他是个什么样的三角形?像这个三角形我们看到的边长一个是六十,一个是一百,那这个我们看到这,如果有经验的同学,他会一眼看出来,如果说这是六十一百,这个角还是九十度的话,那他就是一个。 嗯,这一个我们所知道的这个勾三股四选五的这个标准三角形,你看如果说六十除以二十就是三,一百除以二十就是五,他们的公倍就是二十, 这个就应该二十乘以四应该等于八十米,这个看出来了,这道题基本上也就没啥问题了。好,然后呢,我们再看还有一个条件,叫起飞点的条件,起飞点是二点,位于二点,那就是二到 h, 二到 h 的 话是 s e, s e 是, 呃,东南,东南一百三十五度八十米。 好,这就还是有两种可能,一种,然后, 然后我们看航向啊,两种可能的话,就是根据这航向,他说是 h 二 h 二,一 是加角是五十,因为这道题没有给任何的这个,呃,没有给任何的这个,嗯,加角朝向的问题,加角朝向的条件,所以说我们可以认为他的五十在里面, 也可以认为他的五十在外面,我们挑一种做就好,这个都是对的。 ok, 然后如果我们就拿在外面为例吧,如果说二到 a 区是一百三十五度, 那么二到一就是一百三十五度,顺时针走五十就是一百八十五度,那么一到二就是五度,这道题我们就可以画了。好,我们拿地面砖画一下这道题。 好,我们现在来画一下这个图,那个进去以后新建航线,那么我们就用最简单的方法来做吧,直接先设定一个一点 h 点和一点 h 点和一点,我们一会再调整他的,呃,我们先按正方向画,那一到二的方位角就是九十八十, 然后因为二到三的距离,我们知道角度呢,我们不想推了,我们就可以直接画一到三,这样会会方便一些。一到三就是零度 六十,这样二到三就会就会就会直接连上,嗯,不用去算,然后三到一的话我们直接返回来,三到一是一百八十度六十, 这个图就这个草图就做完了,做完以后我们按照刚才算的一到二的横向来平移我们的这个 东西,来平移我们的一到二的航向。如果我们是拿这个,呃,这个夹角朝外来算的啊,这个如果说是朝内的话不太一样, 他的夹角刚才是一二到一是一百八十五度,那一到二就是五度, 按照这个旋转,旋转以后起飞点没有给硬性的这个条件要求,我们可以按照呃 h 点来来调整,就是 h 点为二点的方向来调整, 可以调整起飞点, 它位于位于二点的 s e 方向,位于二点的 s e 方向, s e 就是 一百三十五度,八十米 三十五度。哎,这道题我们就做完了,做完了以后呢?呃, 我们要学会检查,这次考试学员都有这个把九十看成七十的经历,我们会做题的情况下还是要更细致一些啊。 这个,这个是是说的是题外的话啊,这道题可以这样画,还有一种画法就是如果说你知道的话,呃,这个咱们就可以推出来他的角度,推出来他的角度,你们要知道这个夹角和这个夹角的。 呃,度数。嗯,我们吹出来一到二的度数了,然后二到一是一百三十,一百八十五度,一百八十五度的话,那六十度,六十米所对的这个角就是三十七度的角,上面的这个角就是五十三度的角,我们可以按照加角去计算二到三。 啊。好,这道题就画到这,其他的什么高度啊?我也没有写上。到时候你考试的时候一定要记着写,不要抄错数。好,谢谢大家。

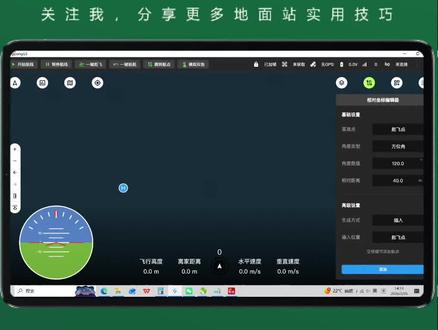

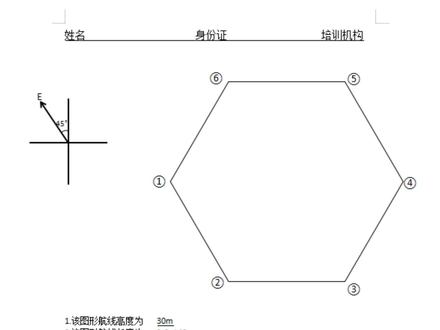

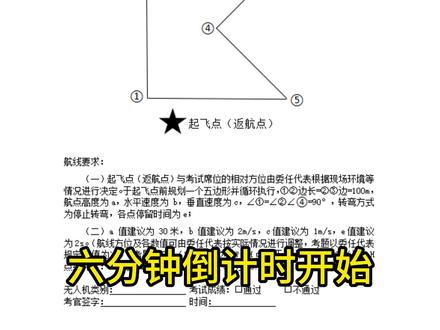

地面站并不是其有多难,而是难在夺命的六分钟上。今天给大家带来几种快速作图的方法,提速一分钟不是问题。第一种,四十五度角蝴蝶形, 先随便插入一个一点,然后在九十度方向四十米处插入二点,然后把角度类型选为夹角,连续点击两次添加,就形成了一个边长四十米的正方形, 然后到横点列表中将二点和三点的位置互换。第二种,正方形的鱼嘴型,还是先插入一个一点 打开自动闭合。角度一百八十度,距离四十米,插入二点,角度九十度,插入三点,将鼠标移动到三到一的中间,点击加号添加四点,角度四十五度,距离看三到四的距离二十八点三米,插入五点。 第三个,正六边形,还是随便插入一个一点,角度九十度,距离四十米,插入一个二点,角度类型选夹角。角度一百二十度,点击四次添加,关注我,分享更多地面站使用技巧。

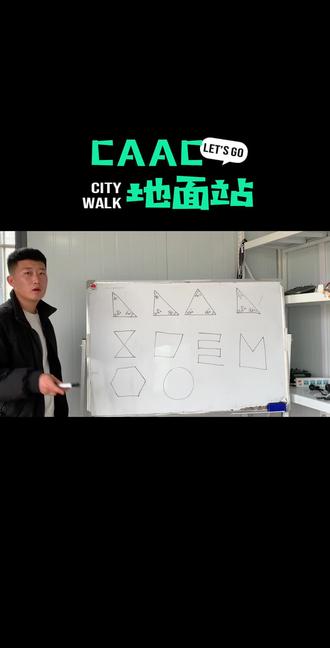

哈喽,大家好,本期视频就杰哥带大家认识所有图形,这是咱们常规考试当中经常遇到的所有图形啊,分别有三角形, 各种三角形,还有沙漏,梯形,扫描航线以及猪蹄,还有六边形,圆形三角形呢,它的种类比较多,包括梯形啊,沙漏,猪蹄,它都是结合三角形去做一些图形的改变。那三角形咱们大概都有哪几种三角形呢? 特殊直角三角形,它的角度分别是三十度,六十度,九十度三角形,所有的三角形内角和都是一百八十度,那它的还有等腰直角三角形, 等边三角形,还有一个三比四,比五三角形,它的度数都是不同的,分别 等边三角形,所有的内角,每个角的角度他都是一样的,然后这个三比四,比五呢,是三十七度,五十三度、九十度, 然后剩下的这些图形呢,他都是通过这些基本的三角形去改变,让他每个角的度数等于多少,然后再去做计算,做出来你所画的图形,这就是咱们考试常见的所有图形, 然后圆呢?很多人都说很少考,其实圆现在也慢慢的在开始考了。圆这个图形呢,它其实也是一个多边形组成的一个图形,它其实也是有角度的。接下来慢慢杰哥带大家教大家学会所有图形的计算以及方式。

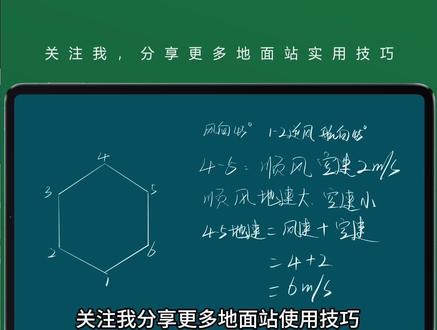

学地面站一定不要死记硬背,而是要理解其中的原理,训练答题思维,以及更多航空方面的知识。像今天这道题,不管是图形还是航向其实都很简单,那么在图形绘制方面,今天就不再做更多的讲解。如果有对风向还不了解的小伙伴,可以看我往期的视频, 有关于风向的万能公式。但是这道题的速度设置上大多数人都会出错,其中要求水平速度三米每秒,那么很明显,我们在局设置中将水平速度设置为三米每秒,要求四到五的空速为两米每秒。那么什么是空速?空速是指飞行器和气流之间的相对速度, 而我们设置的速度通常是 d 速,也就是飞行器与地面的相对速度。其实在无人机理论考试中早就已经有所提及,顺风的时候 d 速大,空速小,逆风的时候空速大 d 速小。从途中我们可以看出,一到二的横向和四到五的横向刚好相反,那么由于一到二是逆风飞行, 所以四到五很明显是顺风飞行。顺风地速大,空速小,那么四到五的地速等于空速,加风速等于六米每秒。关注我,分享更多地面站使用技巧!
