开关电源负载压降怎么解决

为什么你的直流电源开启输出就会压降？为什么你的电源一百二十伏接了负债就跌三十伏输出？今天用电子负债还原一百二十伏调到三十伏的全过程，现在电源已调到一百二十伏三安， 电子负荷模拟十二欧姆的电阻，然后打开电源输出开关，可以看到电压立马降到三十多伏，电流三安保持不变。电源的输出模式为 c c 横流模式，负荷显示的是十二欧姆三十七伏三安，这一切都是因为欧姆定律影响。 欧姆定律公式，电压等于电流乘电阻，那电阻十二欧姆乘电流三安， 得出电压三十六伏。这就验证了电源给十二欧姆负债供电会因为欧姆定律限制死电压到三十六伏左右。固定电阻的情况下，电流调小，电压也会跟着变小，电流调大，电压也会跟着变大。 所以如果你想要一百二十伏电压输出，则需要购买一个更大电流的电源。一百二十伏除以十二欧姆等于十安，应该要购买一百二十伏十安的直流电源。压降不是因为电源不行， 而是因为电源的功率或者电流达不到这个负荷的需求。所以通过电子负荷的实测， 我们看见的欧姆定律是如何支配电源工作的。压降不是因为电源故障，而是因为电源在电流不够用时，为了保护自身和负债而采取的降额输出策略。关注我，带你硬核玩电子！

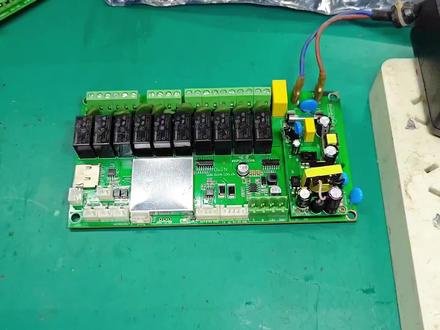

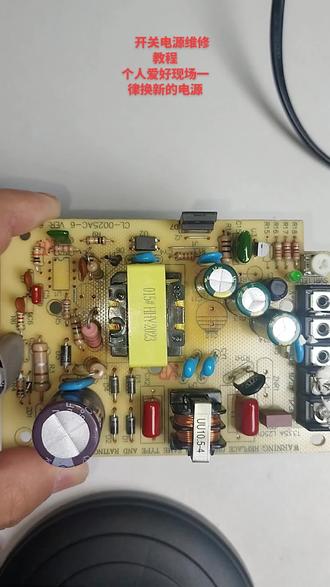

大家好，今天来修这块开关电源故障是带不动负载，我们一起看一下到底是哪里问题。接上电之后，上面的电源指示灯是亮的，说明有电。我们再测一下电源输出电压， 测量输出电压是五伏，而且还比较稳定啊，他这个电源正常是输出十二伏的，看这个故障有点像 tl 四三幺的曲扬电阻有问题啊。我们再把这个电源小板拆下来测一下，电源芯片型号是 dk 幺幺二， 这个是稳压反馈光哦，这个是 tl 四三幺，我们测一下他的参考端电压是不是二点五伏左右，就是这边跟电源负极的电压，如果是二点五伏左右的话， 那就是跟这只脚相连的 r 八上分压电阻，或者是 r 九下分压电阻损坏，通上电，发现这个电源又好了，现在是输出十二， 服了，那就跟取样电阻没有问题了，把电源模块重新装回去测量输出电压又变低了，确定故障是带不动复杂，因为他这个输出电压是稳定的，没有怎么跳变，所以才怀疑是取样电阻有问题， 也不排除负载有短路，才把这个电源电压拉低了。所以我们得把这个电源拆下来，然后重新用可调电源测试一下，先把可调电源设定到了十二伏，我们接到这个主板上，看一下电流大不大， 测量电流只有八十三毫安功率一瓦，没有短路啊，这个电流是继电器的工作电流，问题就是出在开关电源上， 我们直接检查一下这个输出端的内部电容，虽然他这个外表没有明显鼓包啊，我们还是先测一下他的容量够不够，如果刺激的电容没有问题，我们再查一下出 这个电容是不是有问题，导致三百伏电压不稳。把这个电容拆下来之后，一下子就找到问题了，原来是他这个电容漏液了，银角已经腐蚀了，所以他这个容量不够才导致不能带负载， 现在更换上了新的电容，我们再测试一下电容，一换这个电压就正常了。

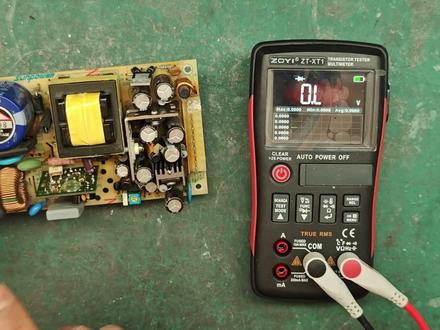

开关电源输出电压低而且跳变是怎么回事呢？大家好，我是大飞，又收到网友接过一块开关电源，这个电源网友说他自己修了，没有修好，我们来看一下他的纸条 故障现象，输出不稳定，电压偏低，这档板上的电阻更换过，原电阻在板后背寄存着反馈取样，稳压管坏，拧测过，那么根据他这个纸条上面描述啊，输出电压是偏低，而且跳变，那么他说在这块驱动板上换了一颗电阻啊，在背面 啊，就是这这颗电阻是一个过桥电阻，就是零欧的啊，我们来测量一下，看它是好的坏的， 这个电阻是好的呀，他为啥要换这个电阻啊？然后说他这个微压反馈电路有一个微压管，我们看这边有两个二极管啊，先来测一下 这个，这个确实是一个坏的啊，再测这边这个，这个是好的，那他都发现这个微压管是坏的了，他咋不换呢？那你微压反馈电路的微压管坏了，那输出能正常吗？ 对不对？还有他换的这个电阻，这是好的呀，他换上去那一个在哪里呢？待会要把这个拆下来，那么我们先来看一下他的结构吧，把结构搞清楚了再来维修，他就应该方便。这边是输入进来，先经过保险， 然后交流抗干扰电路，再经过压敏电阻 ntc 进整流桥，经过整流，这个电容滤波三百一十伏电形成，这是他的开关管，这是他的驱动板， 这是给驱动芯片供电的滤波电容，主变压器。那么他的输出端的话有四组，输出电压，二十四伏，十二伏，两个五伏。我们看这边是一个整流管，这是一个整流管， 这边又是一个整流管，刚好是四个啊，行了，那么我们现在开始检查吧，先把这块驱动板拆下来啊，看他换那颗电阻，跟原来的这颗电阻一样不一样。 ok， 这个驱动板拆下来，我们看这边这个电阻啊，就是他换的电阻，这他换了一个四百七十 k 的 电阻，原来是一个零欧的电阻，他给换了一个四百七十 k 的 电阻，你说这能正常吗？把这个电阻给他拆下来， 把没有损坏的零 o 电阻元给它装回去，来看一下这个驱动板上的驱动芯片是个啥？哎呀，这个还是个打磨芯片呀，不过不要紧啊，我们先不管它了，因为啥呢？因为后面既然有输出电压，驱动芯片应该是工作的。把这个驱动板元给它装上去， ok， 它这个驱动板已经装上去，接下来把后面稳压反馈电路损坏的这一颗稳压二极管给它拆下来。 ok， 这个 vr 二极管已经拆掉了，我们再来复测一下，大家看啊零零零， 我们看这个网表，它的二极管档反应速度还是挺快的啊，大家需要的可以进我的橱窗里面去下单。好，那么这个 vr 管它是干什么用的呢？我们顺着它的线路来跑一下啊，这是 vr 管的负极，负极，我们看顺着这条铜箔一直走到这， 这里他是什么呢？他是二十四伏那一路的稳压管，那二十四伏这个电路上一般接的这个稳压管，他是过压保护，一般是二十七伏的稳压管。 那么接下来呢，我们就给他这里啊换一颗稳压管，从别的板子上找了一颗稳压管，我们来测量一下啊，看这个稳压管他是好的还是坏的？ 零点七没问题啊，这个文压管是正常的，我们直接把这个文压管给他装上去， ok， 这个文压管就换好了。那么现在我们把这两个明显的故障点处理之后，我们再来通电试一下啊，看现在的输出电压是多少伏。给他的输入端子上，我们焊上两根线好接线 来，给他的输入端接上交流二百二十伏夹子来，我们测住他的输出端来上电，看一下什么情况。来上 呦，这二十四伏这一路他输出有三十六伏呀，我们再来测量一下五伏这一路啊，看五伏这一路他是输出多少 来，再上下点五伏输出这一路只有一个二点八伏啊，再来测下十二伏这一路 上十二伏这一路到输出正常，然后我们再来看一下另一组五伏的输出，然后我们再来看一下另一组五伏的输出， 有这一组五伏输出电压还挺高的。那看来啊，确实是他的五压反馈电路有问题啊，但是我们刚才测的这边这一个五伏他只有二点八伏，这个很不正常，来，把大电容上面的电给它放掉。 我为什么说这组五伏输出二点八伏很不正常呢？因为现在二十四伏电压偏高，唯独他电压偏低， 你想一下他能正常吗？是不是他这个五伏输出的绿波电容不行了呀？我们来测量一下啊，看他这个绿波电容是不是不行了，那么这个电容在板子上测的话，还测的不太准确，我们把电容拆下来测量一下啊。 ok， 这两个五伏的绿波电容我们已经拆掉了，那么测量电容的话，就用橱窗的电球镊子啊，测量非常的准确来，这个电容标的容量是一个一千微法，来测量一下， 大家来看啊，一千微法的这个电容啊，他现在只有八十几纳法坏透了，再测量下这个，这个也是一千微法， 这个一千微法剩了一百二十几纳法也是坏透了，那怪不得这边五伏输出的这一组电压低呢，对不对？好，现在我们给他找两个二十五伏一千微法的电容给他装上去啊，这个电容在这个缝隙里边啊，还不好装。 ok， 五伏的这两个绿波电容我们已经给他换上去了，接下来我们就继续来给他通电试一下啊，看现在他这个输出电压怎么样。好，现在我们还是先测刚才五伏输出二点八伏的这一路来上电， 哎，现在五点五伏正常了啊，十二伏正常，这边这个五伏哎，也正常，来，这边二十四伏呢， 哎，也没问题啊。好了，兄弟们，那大家肯定想知道啊，他为什么五伏的数据波电容 损坏了，五伏这一路输出电压低了，会造成其他路输出电压高，是这个原因啊，就是说刚好五伏输出低的这一组啊，他是稳压反馈电路 啊，他是稳压反馈电路，呃，二十四伏这里接的这个稳压管啊，他是一个过压保护，但是他的取压电阻的话是取的是这个，我们看啊，顺着这条线 一直往过走，到这接了上分压电阻，下分压电阻，他接的是什么？接了这边的四三幺 啊，所以说五伏的这一路吕布电容损坏，他输出电压低，会让前级觉得他后级没有输出电压，他增加脉宽，然后其他的电压会升高啊，就是这么个样子。好了，这个板子的维修过程就给大家分享到这里啊，感谢大家观看。

想向各位经验丰富的电工师傅请教个问题，最近我在车间里发现了一个颇为奇怪的现象，车间里那个二十四伏的开关电源在空载状态下测量电压，显示数值刚好是二十四伏，可只要一旦负荷，电压立马就掉到十八伏了。你能帮我分析分析问题到底出在哪吗？

大家好，我是大飞，又收到网友寄过一块开关电源，这个开关电源的型号是明伟的 nes 三五零，杠二四啊，三百五十瓦，输出是二十四伏的，那么这个电源什么问题呢？来看一下故障现象，电源输出电压二十三到二十四伏之间，跳变功率不足，带不了负荷， 五十瓦二十四伏的灯都带不了三八四五芯片，七角电压就八伏，更换的配电有三八四五芯片。墨子管电容三十五伏一千微法 为六三角的稳压二极管， wep n p n 三极管， wrf 平 p 三极管。 好，从他这个纸条上面得到的信息是，这个电源输出的电压是跳变的，而且带不了负荷。接下来我们把这个电源拆开来看一下啊，看我们能不能把它盘好来，外壳螺丝全部拆掉， ok， 上盖拿掉之后，我们看固定管子的卡子啊，都没有事啊，而且他的开关管这里啊，这两个绝缘垫也是在里面放着呢。继续把板子往出拆， ok， 这个电压板我们已经拆开了，我们还是先来看一下它的结构啊。其实呢， nes 三五零的电路图我们已经讲了好几遍了啊，大家可以翻一下之前的视频。 那么这边是二百二的输入进来，先经过保险，然后压敏电阻经过交流抗干扰电路进整流桥，这边有一个一百一到二百三伏的切换开关， 经过整流之后，这两电容滤波三百一伏电就有了。然后这是前机的两个开关管，这是他的电源管理芯片，用的是三八四五这一个电阻，这一个电阻，这个电阻是启动电阻，这两个电阻是电流检测电阻， 这是他的变压器，旁边两个光藕，一个稳压反馈，一个过压保护，过压保护的二极管就在这里，这也是一个七八幺二，这里主要输出一个十二伏供给风扇， 这是他的储能电感后级两个整流管输出的滤波电容，好，一共就这些东西啊。再来看一下背面，背面这边有一些切片原件啊， 这里也有些，大家来看一下板子的背面啊，这个板子啊，网友，是大面积的动过啊，这里是焊过的，两个大电容焊过， 然后这里是个啥东西啊？也焊过，这是电子接头芯片动过，然后这里的驱动电路动过，管子动过，后级的六部电容好像也是焊过的。 行了，那么我们现在开始检查啊，那么网友指条上面说有输出电压，但是跳变，我们不管他，我们先来测量我们的主要功率原件啊，看有没有损坏的，那么他能通电就不测保险了，直接来测整流桥，把温表打到二极管挡来，零点五正常， 零点五四正常，这样测是一个零点四七正常，这样测，零点五正常， 零点五四没问题啊，测一下前机的两个管子，看有没问题，零点四七正常，零点四七没问题啊。然后我们来测量一下后机的整流管，看有没有问题，零点三八没问题啊，这个呢？ 零点三八正常啊，好，那么测了一下，没有大的短路啊，我们就直接上电来看一下故障现象，看是什么样子的。来我们给他的输入端接上交流二百二十伏夹子，好，把外边打到直流电压档位 来测住他的输出端子，我们直接来上电，上电之后这边的指示灯亮了，但是我们看这边的电压啊，确实是在跳变 二十三到二十五伏之间啊。撬边，接下来我们就要测几个关键点的电压，第一个呢是这边大电容上电压，这个芯片供电的电压，大绿波电容上面电压直接测整流桥输出是一个三百二十六伏， 然后测芯片供电脚电压，大家看啊，这个芯片供电脚的电压只有一个八伏，那么此时此刻我感觉他的八角应该是没有精准电压的，我们测量一下，大家看他的八角有一个一点五伏，这不正常啊， 好，现在把电断了，来找灯泡，把大电容上面的电放掉，直接从整流桥输出两段放。那么下面我们需要检查的是什么呢？ 检查一下网友所换的这些原件啊，看有没有换错的。两颗管子呢，我们刚才测量了正常， 然后呢他这个驱动电路上面换了两颗三极管，换一颗稳压二极管，我们来看一下，这就是他的驱动电路，那么网友所换的三极管的话是这一个，这一个换到稳压二极管的话是这个啊，这边的稳压二极管它是一个三条腿的啊， 这一个管子它换的丝印是一个 w e p 啊，是一个 n p n 的 三极管，然后这个管子它换的丝印是一个 w r f， 是 一个 p n p 的 管子，没有换错啊，然后再看这一个，哎，这一个它就换的不对了啊，这一个应该是一个十八伏的稳压二极管，是 v 六，他在纸上都写了是 v 六，但是实际上他换的不是啊，他换的型号是 w e p， 是 一个 n p 的 三极管，所以说这这个原件啊，他首先是换错的，那么接下来呢，那么接下来呢，我们就实际来测量一下啊，看他换的这些原件有没有损坏的。 先测这边 n p 的 三极管零点六正常，然后测这个 p n p 的 零点七正常， 零点七正常，这两个三极管没问题啊，然后我们把它这里这一个啊，就是换错这个稳压二极管，待会给它拆掉，先把这两个驱动电阻五点一欧姆的来测量一下，打到电阻档来，没问题啊，这个呢 也没问题。好，现在把他换错的这个三极管啊，给他更换掉，重新给这里换一颗十八伏的稳压二极管。 ok， 这边这个稳压二极管换上之后啊，我们继续来通电啊，看现在通上电，他这个电压正常了，不正常。 继续把网友表打到直流电压档位，还是测出他的输出端，我们继续上电。 嗯，大家看啊，不行，它这个输出电压还是在跳变啊，看来它这个输出电压跳变的原因啊，跟这个五元二极管没有多大关系，现在它这个芯片供电脚电压依然是八伏昂不正常。 来继续用灯泡把大电灯上面的电给它放掉。好，那么现在我们就来解决它这个芯片供电脚电压低的问题啊， 三八四五，他的供电脚的电压一般是八点五伏才启动呢，那么他现在只有一个八伏，所以说现在这个三八四五工作在非正常状态。 那么我们来看一下啊，影响这个芯片供电脚电压的几个原因啊，第一个呢就是他这个滤波电容本身的原因啊，看一下啊，他这个是五十伏四十七为法的， 来看一下这个电容的容量怎么样来测量电容，我们依然是用电球镊子啊，橱窗里面都可以拍到，大家来看这个电容并没有损坏他的容量，四十二微法，那看来不是电容的问题啊，那么接下来我们就顺着这个三八四五的七角找看还接了什么原件，影响他这个七角的电压。 他往这边走了，往这边走的话，他是给这个驱动电路的恩平三极管极电机的一个电压，那么这个恩平三极管 wep 我 们刚才测了，他是正常的， 所以说不是这个驱动电路影响的。再看往这边走啊，往这边走的话，这里接了啥呢？接了 温度保险啊，看一下这个温度保险有没有问题，常温下零欧，没问题啊，就是这个啊，他刚才测了，他是通的，那么再往这边走，我们看看啊，他这边还接了光哦， 接了这个光雾，那么我们把光雾来测量一下啊，看光雾有没有问题，那么测量光雾的话，依然是用这个光雾检测神器来测啊，橱窗可以拍到两个红灯同时闪烁，证明这个光雾它是正常的啊，然后再测旁边的这个光雾， 同样是两个红灯同时闪烁，那证明这个光也没问题，不是光的问题。来，我们继续顺着这边找，这边还接了一个稳压二极管啊，这也是一个十八伏的稳压二极管，来测量一下这个稳压二极管是好的还是坏的？ 嗯，这个是压价零点七，这是一个好的微压二极管，微压二极管的这边在这里接了一个三极管啊，就这边这个三极管，我们放大看一下啊， 这个的话，就是我们刚才所说的那个十八伏微压二极管到了这边啊，它是接的这一个三极管， 这个三极管看四印的话，又是一个 n p o 的 三极管。 那么接下来呢？我们测量一下这个三极管啊，看这个三极管有没有问题啊？那么 n p n 的 贴片三极管，它的最左边角是它的基极红标笔，我们接它的基极， 然后分别测他的极电机和发射机，先测极电机，先测他的极电机有个零点六的压降，这个正常，然后跟他发射极测。大家看啊，这个三极管是个坏的，跟他发射极测竟然是没有任何压降无穷大。那么正常情况下， n p o 的 三极管，我们积极跟发射极测，他是有一个零点几的压降，但是这个是没有啊，跟他的极点极测，这个压降正常，但是跟发射极测不正常。接下来我们把这个三极管拆掉更换， ok， 这边这个三极管已经换上，接下来我们继续来测量一下，首先跟他的极点几，来测 零点六的压降，然后跟他发射机测哎，零点六的压降，那现在这边这个三极管就正常了，那么接下来我们继续来通电啊，看现在正常了没？正常好，继续来测出他的输出端来上电。 哎，大家看啊，现在这个电压就正常了啊，二十五点四伏很稳定，不跳了啊，是不是 现在正常了？那么此时此刻我们来测量一下三八四五，它七角的共电十三点八伏是不是没问题啊？测量一下八角的精准电压 五伏，你看这是这个三八四五正常的工作状态。好，接下来呢，我们给他带一个副载来测试下啊，看带上副载正常不正常。好的，这边现在已经把副载接好了啊， 这边我们给他掐了一个直流前行表，然后这边接了电压表，我们来监测一下啊，看现在的待载如何。我们电子副载设置了一个十安的电流，来直接通电试一下，通， 大家看啊，这边十安，然后二十五伏的输出没问题啊，好，断电，这个电源现在空载待载都没问题啊，那么他二十四伏的 现在输出二十五伏，只需要把这里这个可调电源器给它调节一下就 ok 了。好了，这个开关电源的维修过程就给大家分享这里感谢大家观看。

欢迎大家收看零零后维修变频器的一天，让我们来看看今天这台机器是什么情况。今天修的这台是 abb 七点五千瓦的变频器。咱们先打开上盖量一下主回路， ok， 上桥没有问题，我们再来量一下下桥的管压降，下桥什么都量不到，那我们只能先拆开看看里面怎么了。开拆开拆， 打开盖子看到这个电阻明显烧坏了，那我们就继续拆，把板子拆下来检测。 先来量一下这个电阻，这里我们看到它已经明显开路了，我们再来量一下开关管有没有问题，还好开关管没有烧坏，我们先把烧坏的这个电阻换掉，先把明显的问题解决掉。 由于电阻烧的看不出来了，然后我按照图纸上找了个相同的换上了。现在我们上电看一下什么情况。 现在三八四四电源芯片，五角和八角没电压，五角和七角的电压也没有， 这里我们两启动电容上只有五伏的电压，那我们还是先换个三八四四看看吧。 三八四四咱们配件用完了，咱用个二八四四代替， 因为这两种芯片的区别只在于工作温度范围有差异，其他参数都是一样的，所以是通用的。 好啦，大功告成，现在我们来量一下它的电压是多少，现在五七角的电压来回乱跳，说明还有其他地方烧坏，芯片受保护没启动。经过检查发现有两个 e o 的 电阻也开路了，现在我们换上再来看看是什么情况。 换完之后二八四四的八角有了正常的五伏电容电压，我们再来看一下七角的工作电压也稳定了，现在插上主板看一下状态对不对， 到这里的时候我就有一种不祥的预感， 完了完了，主板也没保住，现在我们插上用来试机的好主板试一下， 嘿嘿，还没问题，已经正常开机了，我们来把变频器启动一下试试，现在变频器已经正常启动， 我们现在聊一下输出电压，好，很好，非常好，输出电压正常，我们现在开始装机再测试。 ok， 现在上三相电测试一下。在接线的时候一定要注意电源线和电机线的位置，不然就放了个炮仗。 现在我们上电，我们先来空试看一下三项输出电压， 三项输出电压非常好， 空试正常。那我们就来带个五点五千瓦的电机试一下，启动正常，频率再慢慢上升， 好，频率到五十赫兹了。 让我们来看一下它的三项电流，电流很平，这里电流表上显示的电流和面板上有误差，是因为我试机的时候没有改主板功率造成的。好了，今天的视频就分享到这里，感谢观看。

发光字上面的电源大部分使用的都是降压电源，那么大家有没有遇到过一种现象，就是电线拉的长了，那你的压降就会下降的很严重。刚才在我的 视频号上面有一个朋友在咨询蔡姐这个问题，刚好蔡姐在上海展会正在推出我们的六百瓦、八百瓦、一千瓦的大功率电源 解决方案，就是要用大功率的电源，他六百瓦八百瓦的足功率，那么线子拉的再长，到达输出端口的时候也能满足我们正常的待宰和保证我们字的亮度，这就是一个解决方案。

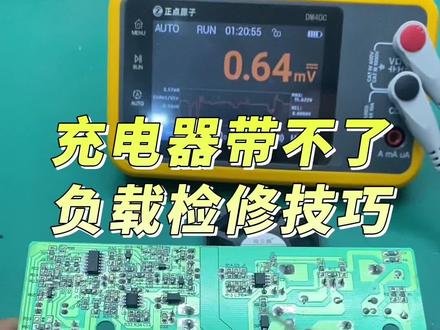

今天给大家分享的是充电器充电带不了载的一个维修过程，我们先来看一下他的故障现象，现在我给他短接一下这一个 运放的二角和三角，你们看啊，我们的风扇他转一下就停了，然后呢这个指示灯啊也是一直在闪，就证明他带不了载，他的这个输出的电压应该已经拉的非常低了。 接下来我们来测一下它的电压，我们来测一下它的这个主滤波电容的电压，有三百二十三伏， 这个电压是正常的，我们再来测一下我们的启动电压，启动电压有十五点六伏，也是正常的。 我们测一下我们的次极输出的这个电压，它的主输出啊有七十点五伏也是正常的。七十伏啊，我们的这一个十二伏二十五伏的供电实际测量是十三伏，这个电压也是正常的， 那么就是说在没带负荷的情况下，他的各路输出的电压都是正常的。接下来我们带一下负荷，我们再来测一下我们的启动电压，看是什么情况，先测住啊，我们的启动电压现在是十五点六伏， 我们再来带一下故障，看一下我们一带故障，他的这个电压就跳变，像这样子的故障呢，要么就是我们的稳压反馈电路有问题，要么就是我们这个芯片的二次供电电路有问题。接下来我们来检修一下这两个电路，看哪个电路 有问题。我们先来测一下我们的这一个限流电阻，他这个是三二六，也就是三点六欧的，我们测一下他的阻值三点九欧啊，这一个限流电阻是没有问题的，我们再来检查一下他的这一个整个 i g 管， 这个整列二极管正向没有导通，他的反向也是没有导通，那么这个整列二极管是有问题的，我们接下来给他换一个我们的这个整列二极管啊，已经给他换好了，接下来我们再来带一下副载啊，看一下能不能带动副载。 我们先来测一下啊，他的刺激输出的电容的，他现在是七十伏的一个电压，我们给他短接一下 b t 幺五幺，短接 b t 幺五幺以后呢，我们的电压变成了七十四伏，那么来证明啊，现在可以直接带动我们的负荷， 那么他的这一个故障就是由于我们的二次供电的这一个整流二极管损坏，造成我们的芯片二次供电没有，在更换了这一个整流二极管以后，我们的这个故障完美解决。想要学习更多的家电维修知识，请在评论区留言。

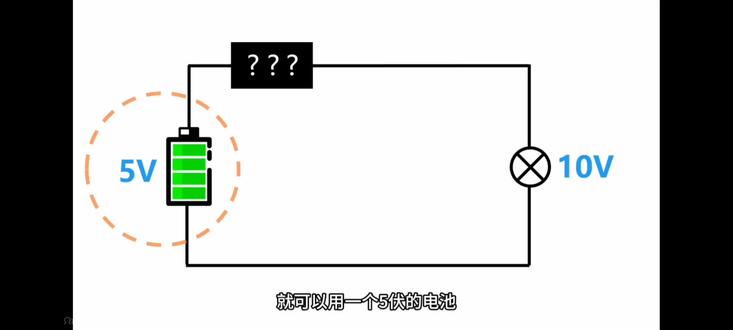

伏的电池点亮十伏的灯泡，它就是另外一个五伏的电池，哦不，其实是一个电感，因为电感有一个神奇的特性，减缓电流的变化。 假设灯泡的电阻是 e o m， 要实现十伏电压的输出，只需要让流过 e o m 电阻的电流为十安就可以了。 怎么通过电感实现呢？我们添加一个开关，首先按下开关，因为电感会减缓电流的变化，所以此时电流不会突变，而是缓慢增大。等增大到十安时，断开开关，电流无法流过，因此十安的电流会流向电阻，此时电阻两端的电压就是十伏， 于是我们就轻松实现了将五伏升压为十伏。但是好景不长，因为电阻的介入，电流会不断降低，导致电压值也不断下降。此时我们只能按下开关，让电流重新增大到十安后，再断开开关，将电阻接入，就可以让电压回到十伏。 但这有个问题，在按下开关重新增加电流的期间，电阻是没有电流流过的，因此输出电压会瞬间降到零伏。如果反应在灯泡上，那就是灯泡会一会亮一会灭，这显然不是我们想要的，我们需要输出电压一直维持在十伏。怎么做呢？ 其实只需要添加一个电容就可以了，因为电容也有一个神奇的特性，它是一个小型的充电电池，此时断开开关，电流不仅会流向电阻，输出电压还会给电容充电。等到按下开关，电流不流向电阻时，有电容给电阻供电。 注意，这里还需要添加一个二极管，阻挡电流流向左侧，因为电容的供电，使得电阻输出电压不会瞬间变化到零，而是缓慢减小，维持在十伏左右，直到下一次充电的到来。 于是就这样开开关关，循环往复，就实现了将五伏电压提升为十伏。当然，现实中我们不可能手动开关，这里的高频率开关是通过 m 管实现的。 上述变化反映在图标中，就是这样，断开开关时，电阻接入电流，电压增加，按下开关，因为有电容供电，电压只是缓慢见效，而后不断断开，按下电压就维持在了十伏左右，这就是升压电路的原理了。 以上就是本期视频的所有内容，如果对你有帮助，点个赞吧，我们下期再见！鞭炮的时候被炸坏了，为此他愁眉苦脸的。阿彪的爷爷见状，大手一挥，直呼小事一桩，然后三下五除二就修好了， 虽然用不了，但是是来自爷爷满满的爱。不过话说回来，为什么用不了呢？很简单，因为手机无法直接接收二百二十伏的电压，需要手机充电头，也就是适配器进行降压，所以充电头的作用是很大的。他把一个大电压转换成了一个小电压， 他是怎么做到的呢？比如要把一个二十伏电压转换成五伏，这其实并不难，我们只需要把一个三伏电阻和一个 e o m 电阻串联起来就可以了，这样 e o m 电阻就分到了五伏的电压，而三伏电阻分到了十五伏电压，于是我们就实现了将二十伏的电压转换成五伏。 但其实啊，这样的实践方式有很大的问题，最主要的就是非常耗电，因为右侧三五伏的电阻白白占去了十五伏的电压，然后转化成热能，浪费掉了。 在这个电路中，三五伏电阻的作用表面上是分压，本质上是限流。他的出现，让流过一五伏电阻的电流从二十安降到了五安，从而使得其两端的电压从二十伏降到五伏，达到最终降压的目的。 那么有没有这样一种气垫，它既能够像三五电阻一样减小电流，又没有电阻呢？这样就既能够达到降压的目的，又不浪费能源了。 当然有，它就是电感。电感是一个神奇的气垫，首先它没有电阻，因此不好能。其次，它有个非常独特的性质，那就是减缓电流的变化。比如在这个没有电感的电路，当按下开关时，电流几乎是瞬间就从零安变成了二十安， 而断开开关时，又瞬间回到了零安反应。在图标中就是这样的，按下开关和断开开关，电流都是瞬间变化。 此时如果我们在电路中添加一个电感和一个二极管，刚刚说到电感会减缓电流的变化，因此按下开关，电流会缓慢地增大到二十安。因为二极管单向导电，此时电流无法通过。 接下来断开开关，开关处电流无法流过，因此此路不通，于是电流会流向二极管，形成回路。同样，因为电感的存在，此时电流会缓慢的减小到临安反应。在图表中就是这样的。 电感的这个特性简直是专为降压电路而定制的。前面说到，只要我们把异欧姆电阻的电流限制在五安，就可以实现输出电压为五伏，达到降压的目的。那怎么控制电流呢？首先按下开关，因为电感的存在，电流缓慢增加， 等增大到刚刚超过五安时，断开开关，电流缓慢减小到刚刚低于五安时，有按下开关，电流再次增加， 就这样不断开开关关，循环往复，就实现了将电流控制在五安。当然现实中我们不可能手动开关，这里的高频率开关是通过默示管实现的，上述电流反应在图标中就是这样， 首次打开开关时，电流缓慢增加到五安，而后通过不断开关，电流就维持在了五安左右，不过此时电流有高有低，并不稳定，于是我们就再添加一个电容进行滤波，就解决了这个问题， 这就是完整的降压电路了。那么电容是如何实现滤波的呢？我们后续视频再做讲解。如果。

这是上次那个 led 控制板换下来的变压器啊，经检测这个启动电容是零容率啊，短路了，然后引起这个三八四二烧毁。啊， 那买了呃，五十伏四十七 u f 的 电容给它换上，它这个管理芯片也被 这管理芯片也被击穿掉了啊，现在是第五角和第几角，他的管压降只有零点一三二，是已经短路了，你看别的角度是零点四，零点六是正常的， 等一下就把这个三八四二换掉就可以了。换了一个三八四二，用 h i 三八四二代替的，然后换了，再换了个电阻，这下就修好了，已经有十二伏了，而且很正常，修好了。

修开关电源不敢用试播器测，我们讲为什么不敢用试播器测？我们市面上买的很便宜的试播器大部分都是非隔离的，也就是说这个探头是非隔离的，一般的隔离的呢，它就贵很多，这是试播器的探头的地通道一，通道二和我们的地是连在一起的， 那么我们的探头的夹子和外壳 d 也是连在一起的，也就是说这个夹子是夹 d 的。 我们看开关电源整流滤波，如果是整流，这是正， 这是零伏。如果我们测开关电源的供电脚的初级的三百一十伏电的话，这个地我们叫热地，热地的话实际上是有电的，那么我们测量的时候，我们用施波器的夹子去夹这个热地的时候，这个施波器夹子电源，它和大地是连在一起的， 这样看的话，我热地和大地连在一起，首先我们的漏电保护器就跳了，如果漏保不跳，可能我的试播器就炸了，坏了，或者我的电源炸了，那么这个热地和这个大地我们不可以连在一起，就可以测量了。那我们怎么测量呢？我们可以买隔离的试播器 就可以测了，或者说我们用这种试播器，它和大地没有连，也可以测， 或者说我们给这个电源够一个隔离变压器，我们也可以测啊，我们可以看一下，那我们通电以后波形就测出来了啊，这一路我们还可以测，注意一下这个夹子的都在一起的，所以我们也可以测。这里因为隔离了，所以我们可以直接测，两百伏的最小电压就这么大了， 所以我们只要隔离，我们就可以用示波器来测量，因为非隔离性变压器它的夹子是接地的，然后我们通电的时候， 这个地呢和这个热地形成回路，我们就容易炸机，测量不准，容易把这个施波器给烧了。所以呢，我们这样买隔离性施波器也可以，或者说我们把这个供电电源借隔离变压器跟大地隔离开来也可以，或者我们可以买插分探头就可以。

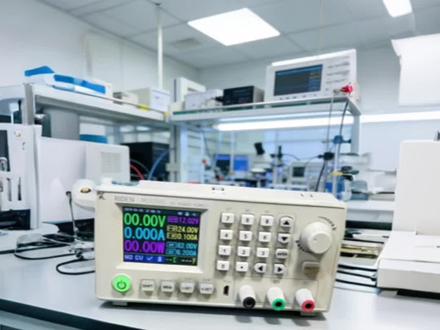

这个电源呢是我一九年 diy 的 电源，到今天呢彻底坏了，黑屏了，当时就有人说自己做的东西啊不耐用，果然也就用了这么几年就坏了，当时呢花了一百九十九买的这个表头，一百九十九用了六七年，怎么着也算是赚了， 在这六七年当中呢，期间有一次呢不小心接错了电源烧坏了一次，烧坏了过后呢一直就有个暗病，偶尔呢会发生这个 呃，白屏或者黑屏的现象啊，偶发性的，直到今天呢就彻底的坏掉了， 如果我没猜错的话呢，这次肯定还是坏的。这个表头看一下这个表头还好，我当时设计的全是拔插的哎，方便后续维修，嘿嘿，今天终于开始修上它了。 首先呢测一下保险丝没挂啊保险丝没挂呢，哈哈，那就捡不了漏。好，然后我们接通一个，随便接通个二十四伏吧， 进电源过后呢，发现没显示啊，正常这个灯要亮，这个灯也不亮啊。然后呢我们测量各点的电压肯定也是没有的，因为前面一点电流都没有哈，那只有把板子拆下来看看。这个板子拆下来很麻烦吧，万一故障件就在上面呢。 我们接了电话后先测了这个七零幺五的电源啊，二十四五输入有，但是输出就没有了， 这个输出就没有，很有可能就是这个七零幺五啊，有问题。七零幺五应该是一个五元芯片哈。输出没有的话是不是输出有短路？测一下输出，哎，真有短路，输出有短路哈， 既然输出是零伏的话，那可能就是有短路保护掉了啊。然后测下这二极管，二极管也有短路，怎么回事？ 测量的这后面大面积的短路啊，那很有可能是某一个原件短路引起的大面积短路到这里呢，根据维修老的经验哈，很有可能就是这个二极管坏了 啊，因为修这个电路修的比较多啊，很有可能是这个二极管。那我们把这个二极管拆下来再看一下，测量一下这个二极管啊， 果然短路了啊，哈哈，是不是轻松拿捏，我们换一个这个二极管，这呢是一颗一安一百伏的消磁机，我呢给他换一个 两安两百伏的消杀机上去啊，应该是会更耐用一些。好，换好过后呢，我们再次接通电源测试， 哎，还是不亮啊，还是不亮，自己的东西都捡不了漏啊。我们再测量一下输出，输出还是没有啊，测量一下输入呢， 输入是有的。再次测量短路呢，短路也确实是没有了哈，就是那个二极管短路了，拆掉二极管就不短路了。好了，我们通电过后呢，再来测量测量一下这个七零幺五的一角，一角输电正常，测量二角， 二角可能是没有输出的，然后测量一下五角，五角是死能角哈，低电瓶有效也是没有输出啊，没有电压，那就是正常死能，那死能有，输入有， 然后就是没输出，哈哈，那有可能呢，这个七零幺五坏了，但是这个芯片我这好像还没有，得去买一个。哎呦，得去买一个给你们看一下，就是这个 xl 七零幺五 e 芯片到了啊，换上去试试。换完了啊，我们再次接通电源测试。 哎，来了好了，哈哈哈，再多试几下啊，好像白屏的现象也没有出现了 啊，之前还会偶发出现白屏，可能之前白屏的现象就是因为这个芯片吧，可能当时我那次这个正负极接错的时候把这个芯片烧伤了，导致呢出现了这种现象，现在换了一个好芯片，哈哈，彻底排除了，用了，再战几年吧。 以前有位匠人跟我说呢，匠人一定要爱护自己的工具，爱护自己的工具呢，就等于尊重了自己的手艺。哎，我觉得他这个话呢说的没错。哈哈，好了，到这里就维修好了啊， 我知道用我同款电源的老铁呢，有点多，然后你们遇到同样的故障的时候呢，可以根据我这个故障呢参考一下啊，谢谢大家。点个点个点个点个双击加关注呗。
