dji air3正射影像教程

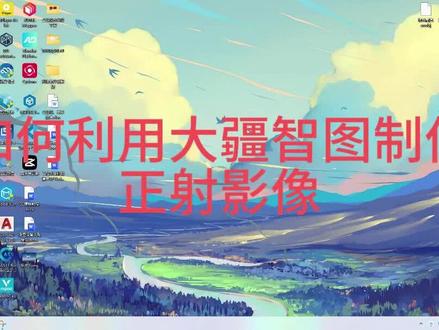

如何利用大疆制图制作正摄影像？首先我们打开大疆制图软件， 点击新建任务，根据外页生产数据选择任务类型。这里我们选择可见光编辑任务名称， 点击确定。导入外业生产的数据及相片文件， 添加文件夹，等待文件上传， 上传好后即可开始喷三， 可根据自己需求选择相对应的选项，点击空三， 等待一段时间， 解析工三完成， 勾选二维地图选项，其他保持默认。 电机开始创建，等待创建完成， 查看创建效果。为了更加直观的观察，我们可将数据导出，用 rpgs pro 查看， 设置保存路径， 打开 upgms pro， 将数据解压后导入到 r g s pro 里面， 重点查看建筑等的完整性。这样大疆制图制作震慑影像就完成了，你学会了吗？

获取一块社区的二维政策影像很难吗？今天鹿哥用我手上的大疆 m 三五个步骤教大家如何规划航线。那第一步呢，点击我们的这个航线。第二步呢，创造航线里面的 建图航拍。第三步呢，选择我们所要飞行的侧区哎第四步呢，选择相机里面的麦克山广角。第五步，选择我们的航线高度。啊，那这个高度呢，是根据我们最终成图的精度来计算， 点击我们右上角的保存就可以了。接下来我们无人机一键起飞 a 就可以完成我们外业的数据采集。

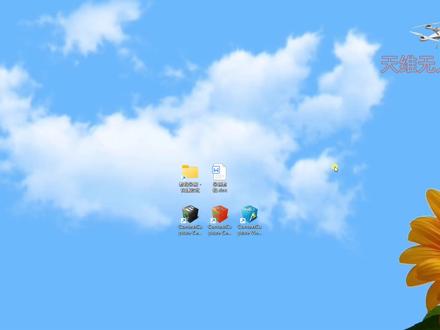

大家好，今天我们来录制 context capture 的基础操作教程。 首先软件安装好以后，桌面上会出现这样三个图标，那我们先来认识一下它各自的作用。 首先蓝色这个是模型浏览器，就是我们处理好模型以后，可以用它来浏览或者测量，我们打开来看一下，我们打开一个之前跑好的模型， 好，我们看下一个。红色的是引擎，就是我们 在操作的时候，这个引擎是要一直挂在后台，这样软件才会正常运作。黑色的这个是组程序，基本上我们所有的操作步骤都在这个上面完成。 好，那么我们先来看一下操作步骤， 大概分为四步，第一步，导入照片，第二步，空山计算，第三步，控制点平插，如果是免向控数据的话，那么呃可以跳过这步。 第四步，重建模型，下面我们来具体演示。 首先我们打开主程序 点，新工程，这里要注意的是工程名称不能出现中文 路径，我们设置本地路径，这里要说明一下呢，就是如果我们是做集群处理的话，那么这个是要设置网络路径的，那后面我们可以专门出一期进阶版教程，就比如说 啊，如何搭配集群，如何处理扭曲的空山，如何更改影像和工程路径，那么大家如果感兴趣 的话可以留意一下。好，这里我们设置好以后啊，点击确定， 那我们进入软件页面以后，开始第一步的导入照片，在这里影像，然后点击添加影像，这里我们选择添加整个目录， 我们选择照片的路径，然后点选择文件夹，我们先保存一下， 保存好以后我们来检查一下影像是否正确，我们点击三 d 视图 缩小看一下，可以看到影像和位置信息已经全部导入进来，那接下来我们进行导入相控点，点击测量 测量点，下面从文件导入测量，然后点击自定义文本格式，这里选择相控点文件， 这里我们要进行修改一下，改成零，这样的话我们三个控制点就都显示出来，点击下一步， 然后选择坐标系，我们是两千坐标直五线是幺幺七， 我们选择幺幺七，点击下一步，这里我们设置名称 xyz， 全部设置好以后，我们点击导入， 现在我们控制点已经导入进来，来看一下控制点是否正确。点击三 d 视图啊，我们可以看到控制点在影像的下方，那就是 说明我们的控制点是没有问题的，这里我们先保存一下，然后点击盖，要开始进行第一步的空山处理，我们点击提交空中三角测量， 这里不需要更改，然后点击下一步默认，这边要说明一下的就是 关键点密度，如果是若纹理的情况，就比如说是呃树木非常集中或者是沙漠的情况，我们可以选择高 像一般场景，那我们选择普通，其余不需要更改， 直接点击提交，这里会提示我们目前没有引擎端监听任务序列，那我们需要 把刚才的红色的盒子打开最小化，然后打开引擎，我们再回到主程序， 这样我们可以看到空山已经开始运行好，我们等待它初步运行结束。 第一遍空山处理好以后，我们先来检查一下空山有没有扭曲的现象，这里我们点击三 d 视图， 我们放平来看一下，可以看到 空山还是比较平整的，那么接下来我们就可以进行下一步的次点， 那如果说大家是免相控数据的话，那么可以跳过这一步，这里我们点击测量。接下来我们进行试点， 我们先选择一个相对在照片中心的位置，按住 shift， 然后点手标左键， 那我们来进行下一个， 我们可以点这个， 要把这个线条关掉，它会影响我们次点，那我们这里选择隔一张照片次一个点，这样的话又能保证我们今满足经络的情况下，又能节省工作量。 试点完成以后，我们把呃太靠近边缘的相控点给他剔除一下， 保存一下工程。 接下来我们进行第二次提交空山做控制点平插， 点击提交空中三角测量， 这里他默认会勾选上控制点，我们直接点击下一步，这边还是不需要改动，直接提交 第二次的空山。处理好以后，我们来检查一下控制点的精度是否合格，我们点击测量啊，可以看到 控制点有一个黄色，两个绿色，那我们来点击导出旁边的这个报告， 划过来看一下，误差是四公分，两公分和三公分，那就是说我们的误差还是可以的， 那接下来我们进行重建模型，这里点击盖要点新建重建项目，三维重建， 那我们点击空间框架，我们可以看到右边是我们即将要重建的模型，在正上方有编辑兴趣区域，可以缩小或放大我们的 兴趣框，我们来把它收一下， 收到合适的大小，我们点击左边切块， 这里我们要根据自己电脑配置的情况进行切块，比如说我们电脑是六十四 gb 内存，那么我们可以设置到三十到四十 gb 左右， 我们来尝试一下 含有一种方式就是自适应切块，这里这个比较简单，那我 我们直接设置四十击币，哎，可以看到它自动分成了四块，那我们就用现在的分块模式先保存工程， 然后点击盖，要在右下角的位置有提交新的生产项目，我们点击自己本地的引擎，然后设置一下生产的模型的名称， 然后点下一步， 这里我们选择三维网格，如果说需要震慑影像图的话，可以选择震 变色和 dsm。 下一步这边我们根据自己的需求来选择模型的格式， 如果大家准备画地形图，那么我建议大家生成 usb 格式，那如果是加入三 d max 或者是犀牛等软件，那我建议大家生成 fbx 或者 obj 格式， 这里我们生成三 mx， 质量设置百分百，点击下一步 坐标系，我们选择两千坐标直五线幺幺七，点击下一步， 直接下一步点提交，拿到这里我们的模型已经提交上了，接下来我们等他处理完成来看一下效果。 经过接近三个小时的处理，模型终于是跑好了，那我们来看一下模型的效果， 这里用的就是 cc 自带的啊模型浏览器，然后我们来放大看一下， 整体效果还可以。 好，今天的教程就录到这里，谢谢大家的观看。

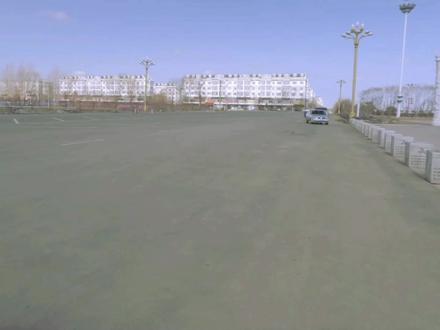

大疆御三行业版 m 三应航侧测试，取出遥控器，拿出飞机展开击毙， 把蒋叶取出来， 安装讲页的时候要记住，灰色对灰色，黑色对黑色，别错了。 取下镜头保护罩， 打开飞机遥控器， 然后对遥控器进行箭图设置，创建航线箭图航拍，找到我们相应的区域，点击要航侧的区域会出现四个点，把四个点对应到相应的行侧区域， 相机选择多光谱可见光，而高度可以增加，也可以降低 起飞速度。调到最大 层行侧建图，然后点击右上角建图航拍，点击下一步上传，开始作业， 下面我们就需要静静的等待即可。 好 方测完成，下面让我们看一下成品效果， i i 我愿意我愿意。

大面积农田用无人机怎么测量？今天就拿我的大疆二二三搞定这个航测飞行全流程！首先连接飞机与遥控器，将已有的农田航线打开。这一步我们从手机 app 规划好，上传至遥控器即可。再点击下一步，无人机就会自动飞向航线起点。 接着按照设定，每两秒拍摄一张农田的高清照片，并沿航线全自动飞行。 航线飞完之后，我们把这些照片添加到电脑软件，一键就可以自动处理，拼接成这样一张完整的农田正摄影像放大，查看地块细节也能清晰可见。与此同时，还可以直接在图上测量不同田块的面积， 并一键生成面积的汇总表格，方便统计预览更直观。对航线和影像处理软件感兴趣，就在评论区留言给我吧！

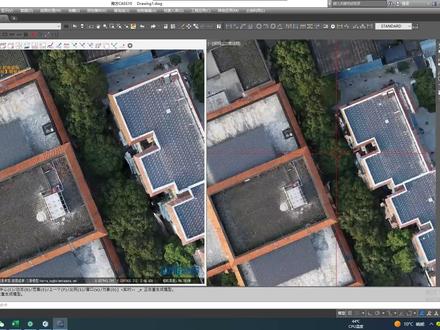

大家好，今天我们来演示一下大疆制图软件考政设影像图与三维模型的过程。 首先打开大疆制图软件，新建一个可见光任务，给任务取个名字， 点击照片下的文件夹图标，找到存放行测照片的文件夹，以此导入项目所需照片， 照片越多，跑图越慢。为了更快的演示跑图过程，我们使用的是一个只有七十四张照片的小项目。 点击二维地图，点击高级设置已知坐标器，选择项目需要的坐标器与中央子午线。点击三维模 行，点击高级设置已知坐标系，选择项目需要的坐标系与中央子午线后，记得点击选中已生成相应模型， 开始重建。正摄影像与三维模型即可依次重建，我们等一等就好了。 跑完后我们可以初步预览一下效果。 打开项目文件夹，找到跑步成果。 打开南方 cas 软件，这里用的 cas 四点一数据加载大影像。 以上列表右键加在以下选择正设以上服卖文件夹下的 vs 记文件， 腰部全部展示，上腹 正确影像组正在开始。软件中打开了 使用开始三 d 打开三维模型， 左边三维模型，右边正确影像图对比效果就出来了， 楼层纹理是不是很清晰呢？效果不错吧。 下一期我们讲带有相控点的跑图，重点将会讲到四点，过程敬请关注。
