依爱消防主机EI9000G怎么接线

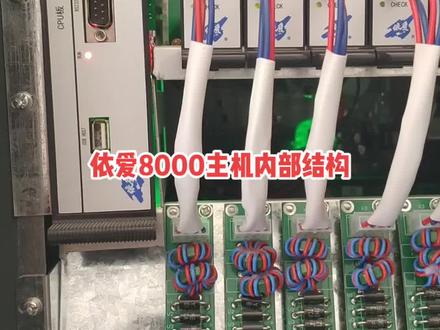

一二八零零零，主机内部结构一二八千，主机啊，主机内部接线，后边 这是 cpu cpu 板啊，我们用普通的 u 盘可以用这个口来传出数据 啊，然后这边是回路板，一个回路板带两条回路啊，一二他下来，然后这边就是一回路、二回路啊，三回路、四回路，以此类推啊， 主机报几回路的故障啊，就需要在后边插一下，有没有电压啊？这是回路送线接线，这边呢是 多线盘啊，多线直起，他现在是两根线啊， c 加 c 减两根线，用一个终端器啊， 他一块啊，一块是十二十二个啊，一块多键盘啊，是十二个，十二个按键就是可以启动十二组设备啊， 然后这边啊，这边如果有 crt 啊，是用到的，用这个看没有 crt， 这个不用， 这是两所常开两所常闭啊，这是联网版吧，也叫啊。这边也是多键盘啊， 然后我这一块没有用， 这是他主机的开开关电源啊， 备电啊，主电啊，这个一关整体主机就没有电了啊。这是消防这边的这个柜子，这边是电话 啊，这是北京袁杰的消防电话啊，然后这一款是新的，他就出耸线啊，也就出去两根线，然后现场首报的 需要用这个，嗯，插孔模块啊，来进行转换啊。呃，只出两根线啊，别的别的不能接，没有。然后这边是广播 啊，消防广播啊，广播，他通过这个音频输出啊，给我们这个广播功率放大器， 给我们这个功率放大器，功率放大器有一个这个定压，定压输出一百二十伏啊，就接着我们现场的啊，通过那个广播模块啊，带我们现场的喇叭，所以说就是他是出音的啊，他是放音的，有音 音乐啊，他是负责出音的。这个 m p 三， m p 三啊，路放盘啊，是出音的，现场带的喇叭主要是功率放大器啊，主要是通过这个功率放大器 啊，所以有时候你看他放出声音了，现场要没没有声音你，你得看他工作没工作啊？这个，这个电源开没开啊？这个电源开没开？ 然后这边有个 c 线啊，正常，我们啊二十四伏的正极啊，短处给这个 c c 加啊串过来，他就会自动启动应急广播啊， 它就会自动启动应急广播 啊，给给 c 线 这正极一个二十四伏正极啊，这样跨过来给他就可以自动启动应急广播 啊，这是整体的介绍啊，这款新的电话也可以，就是编辑汉字位置了，也可以编辑汉字位置。

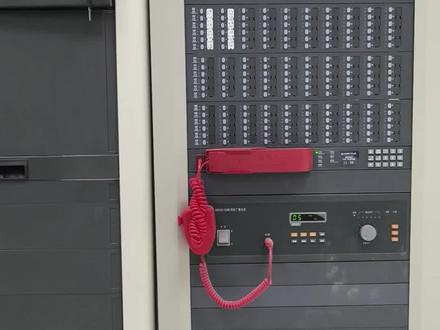

今天主要给大家介绍一下一爱九千 g 主机系统控制功能，这是我们九千 g 主机的外观。首先我们按菜单 输入对应的登录密码为六位，然后进去过后里面有个系统控制功能，这个选项，进入过后里面有四个分分别的那个小的选项， 第一个是本机联动，我们在里面可以通过按类型输入对应的设备类型启动，就整个类型这个类型的所有设备都会启动，然后按 f 二切换， 然后就是呃按分区输入对应的防火分区，也可以直接启动这个防火分区的所有设备。第三个就是按回主地址输入对应的回主地址，这个联动设备的回主地址进行启动和停止。 然后第二个控制选项是区域联动，就是如果说我们组完网过后，我可以输入对应的 那个区域级的记号，然后来进行通过按类，比如我输二号机，启动二号机的对应的联动设备的类型，然后可以全部启动，然后包括按分区，按回族地址，都是同样的原理。 然后第三个是区域级控制，我们可以在这里面按提示来，然后通过按提示，例如我现在可以按一是把这个 选择对应的记号，然后把它可以控制它进行复位，然后首先就是按一，然后选择过后点个确认，然后选择打开，然后对应的二号主机，它现场就会进行复位，自动已经复位了， 这是区域机控制机功能，就可以通过它控制区域机复位。然后第三个是总线联动盘， 就是我们编过对应的总线联动盘过后，比如我现在编的有卷帘门，我可以选择对应的设备定型。比如我选零九编的卷帘权，将它对应的所有的卷帘门，编的总线盘 卷帘门程序都会出来，然后我可以直接在上面进行点选，启动某一个点位。

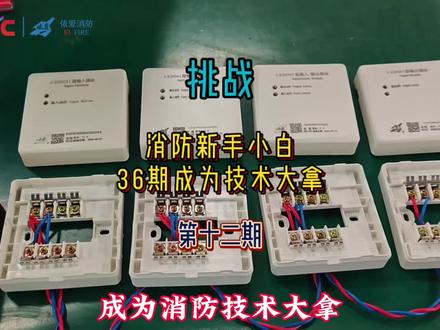

消防新手小白挑战三十六期，成为消防技术大拿第十二期 e i 各模块接线教学 e i 常用模块的接线方法 我们可以看到这边是九零三幺型输入模块、九零四幺型输入输出模块、九零四三型输入输出模块以及九零四七型输出模块，我们通常称为单输入模块、输入输出模块以及广播模块。单输入模块我们通常用于接 水流指示器、信号阀、压力开关等一些现场需要反馈给主机的一些监管信号等。它的接线方法是， 一二接信号总线，三四接现场反馈。注意这里反馈是无源反馈。九零四幺型输入输出模块，它是一个有源模块，通常用于接现场的分阀、强切等一些有源控制的设备。 这边接 e r 信号总线，三四是现场反馈，下面的 e r 是 给现场的输出接线，下面的 e r 是 接现场的控制设备。 九零四三型输入输出模块，它是一个无源模块，通常用于接现场的电梯、卷帘门、应急照明等一些无源动作的。它也可以通过 控制二十四伏的方式来控制现场的有缘设备。他的接线方法是一二信号，三四是反馈，下面的一二是一组常开端，二三是一组常闭端，中间是公共端子。现场是需要控制有缘大电流设备的话，我们可以通过控制二十四伏的方式来控制现场的有缘设备。 九零四七型输出模块也称为广播模块，是用于控制广播，我们可以看他的接线方法，一二是信号，上面的三和下面的三是用于接 广播主机的音频线，上面的四和下面的四是用于接现场的音箱线。当我们编程调试完过后，我们可以进行测试联动，我们可以看到他的这个动作模块 已经输出，动作灯已经常亮，则证明此模块已经处于动作的状态。四七型输出模块就是广播模块，它是和声光 广播交替动作，由于这里声光我们只设了一个光模式，所以它没有发出声音。
