stp配置详细教程

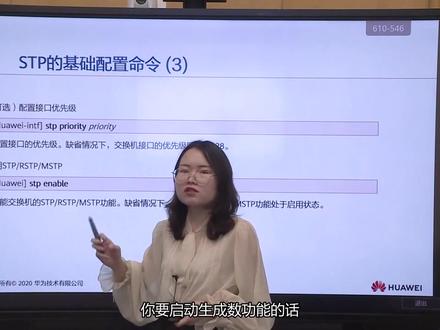

那么我们上一章节的话呢，其实已经跟大家一起学习了生存数具体是怎么去工作的，以及网络拓谱发生变化的时候，我们生存数的一些处理的动作。那接下来呢，我们来看一下有关于生存数的一些基本配置。 那么对于生存数的配置的话呢，首先第一个我们要先启动生存数，那么默认的这个情况下，一般来说华为的交换机生存数 大部分二层交换器生存数协议有可能是开启的，当然也有可能是关闭的具体开设备的型号，然后呢我们需要去选择设备的一个工作模式，那么我们现在其实介绍的这个只是生存数的一种 stb 最简单 的，那么其实除了 stp 之外，我们还有 rstp， 还有 mstp 这么几种生成术啊，那么默认这个情况下，我们启动了生成术协议的话，他工作呢是工作在 mstp 的模式下的啊， 当然你也可以通过这个密令行给他修改掉，在我们的这个系统试图下。然后呢我们要去配置谁是作为根桥以及谁是作为辈分根桥， 那么我们在这里面配置跟桥的话，这个配置是可选的，可选也就是说你可以不配，不配的话呢，所有的交换机就通过彼此交互我们的配置 bbd 哦来 选出谁是根桥以及谁是非根桥啊，那么缺审情况下，交换机是不作为任何生成树的树根的，那么 我们加了这条命令之后呢，其实就是把这个交换机的优先机制改成零，而且改为零了之后，那么你 优先级就不能再改了，这条命令加兴趣，其实也就是说强制把这个交换机作为我们网络中的根桥，是这样的一个作用。然后呢，我们也可以把一台设备配置成一个备份根桥啊， 那么备份灯桥配完了之后，他的优先级呢？是四零九六，同样你加了这条命令之后，他的优先级就不能再被改动了。好，这是我们的一些基础配置 根桥跟辈分根桥这个都是可选的啊，也就说你可以不加，可以不加这条命令。好，那除此之外呢，你可以去修改我们交换机的优先级， 默认情况下，交换机优先级的取值是三二七六八，配优先级的时候特别要注意一下啊，我们这些优先级必须是四零九六的倍数才可以，你不能优先级给他配置一个十， 可以配置零，可以配置四零九六啊。然后我们可以配置接口的这个开销，以及他参照的一个协议的标准。因为我们说同样的贷款，你在不同的协议下的话，你在这里使用的开销值计算出来的结果是不一样的。 除此之外呢，我们还可以去修改某一个端口的开销是多少，比如说我把 stp 的开销值，原来他计算出来的只是一，你可以通过这条命令把它修改成一百，那么改成一百之后，那么这个是会影响他 认证书的计算的啊。修改当前接口的路径开销址， 那么我们还可以去修改我们接口的优先级，对吧？因为你接口的优先级是会影响你去确定端口角色的，默认情况下他的优先级是一百二十八， 然后我们要去启动生成数啊，那缺审情况下，一般来说他的交换机默认生成数的这个功能都是开着的。这里我们要注意一下， 即使你在这里用的生成数协议可能是二 s t p 快速生成数，对不对？那你要启动这个生成数功能的话，用的也是这条命令 s t p endow， 只不过你选择的模式，你需要把它选择成 i s t p。 好，这是我们基本的一些配置啊。那我们通过一个案例来看一下，比如说我们在这里面我们有三台交换机，交换机一二三， 那现在要求呢？这三台交换机都不属 stb 协议，来避免环路产生的可能。同时我们希望把交换机一作为我们的根桥，然后呢，让交换机三的二十二号端口被阻塞，也就是说 我们是有需求的。在实际的这个应用当中，我们是希望，比如说你的贷款越大的链路可以 投入使用，贷款因越小的链路呢可以被阻塞，充分利用我们的网络贷款。那么在这样的一个需求下，我们来看一下具体的配置。在交换机一上，我们首先要先能够 去选择他的模式，因为我们现在用的是生辰树协议，所以他的模式呢是 stp。 然后呢，我们要启动生辰数协议， 然后因为我们在这里希望把交换技艺作为根巧，那你可以把它的优先集值设置为零，因为默认情况下，二跟三他的优先集值 是三二七六八啊。然后呢，交换机二上也要启动生存数协议，选择模式是四零九，呃，选择模式是 stb， 他的优先级是四零九六，那对于交换机三来说，我们在这里面选择他的这个生存数协议呢，是 stp 启东升人数优先级不改，那优先级不改默认的情况下就是三二七六八，那经过这样的一个优先级值的修改，那我们其实可以 算出来，比如说这个档口他就应该会被阻塞掉，根据我们的一个生存处计算的这些规则啊。那么我们在这里面 配置完了之后，怎么来确定各个端口的一个状态到底是不是我们满足需求的？你可以在交换机上 dsplast b pro， 然后去看一下你各个端口当前的角色他的状态是什么。那么你会发现我的两个端口，二十一号端口，二十二号端口，其中二十一号端口是我们的跟端口， 二十二号端口是我们的阻塞端口，那当前我们的根端口处于转发的状态，而阻塞端口是迪斯卡定的一个被阻塞的一个状态啊，所以呢，这是我们做完配置之后可以看到的一个效果。 好，那我们这一章节的话呢，就结合我们一个具体的案例来做了一个最最简单的我们的生成术的一个应用，那实际我们的网络当中，你涉及到的网络设备可能不止三台，可能有更多啊， 那这个呢是我们生存数的一个基础配置，那我们下一章节的话呢，会介绍一个新的协议，叫 icb 快速生成数， 那么其实 i s t p 是在 s t p 的基础之上，他做了一些改进，那改进的点有哪些？又怎么来实现我们的快速？这部分内容我们下一小节再给大家介绍。

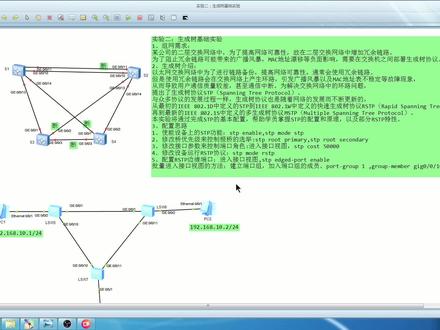

案例啊，主要还是加深对生成素的控制的一个理解。三小节呢，我们花了很长时间啊，来讲生成素的工作原理以及他的怎么来控制。呃，我们有这么几个例子，单交换机，双交换机以及四交换机的生成素的控制。 呃，先要复习一下生成数，我们要控制它随时跟桥，随时跟口，随时指定口。基本上有这么四个要素，一个就是控制桥 id， 第二个呢控制 路径的成本，第三个呢，呃，也是控制查 id， 但是呢是控制 bbdu 发送发送者的查 id， 第四个呢，是控制 bbt 发送者的端口 id。 好，现在呢，我们打开 ensp， 先看一些特例哈， 假设我现在有一个交换机啊，我的目的呢，其实是这样子的，就是我想弄一台交换机，然后呢，把交换机的两个这个接口拿一条线 把它连在一起，看交换机会不会有环路。那肯定不会有环路，因为默认情况下交换机的生成数已经在运行了，这个大家放心好，可是我们在 ensp 怎么来实现呢？我们拿一条线自己接，自己 没办法接，怎么办呢？哎，不要忘了我们有 hobber， 对吧？所以呢，我们这边呢，从一接口先接到 hobber 的一接口，然后呢从二接口再接到 hobber 的二接口，那对于 hobber 来 讲呢，实际上我们知道 hopper 是物物理层的设备啊，那因此呢，这个样子呢，你就可以认为现在呢，就是把交换机的这一个接口和这个接口啊自己打环了。好吧，那现在我把交换机提起来 好，首先先把它的生成素的模式改成 s t p 普通的生成素哈，好，然后 dispay s t p。 你可以看到目前呢， e 接口， e 接口是指定接口，这个接口呢？是 back 接口 啊，贝卡接口，实际上他也是 discoting 啊，而不是替代接口，而不是替代接口。那么不管是替代接口还是贝卡接口啊，这个 都是属于丢弃的状态，现在还没有完整，是吧？好，可以看到 e 接口，它属于转发状态，那这个怎么分析出来呢？ 为什么一接口是指定接口，这个是备备，呃，叫做备份接口。如果我想让二接口成为指定接口，那么我要怎么做呢？回到我们这边的四个原则，比较跟前 id。 那在我们这个例子里面呢，大家可以看到 啊，比较跟桥 id 没什么可比的，因为跟桥都是同一个，对吧？到跟桥的 路径成本，那么我自己本身就是根桥，所以呢，到根桥的路径成本就是零。零，你可以 dispay 哈 dispay stp interface， 然后是一零杠，零 杠，零杠。一接口，你可以看到到根桥的这个成本就是零，对吧？你看另外一个接口到根桥的成本也是零，所以呢，第二个没有可比性。 第三个呢， b b d u 发送者的桥 id 也是没有可比性，就是这个交换机，他从这个接口会搜出来一个 b b、 d u 是谁发出来呢？是交换机从这个接口发出来，倒回来， 那从这个接口也就说到 bbdu 是从这个接口发出来，绕一圈又回来，因此呢，都是同一个交换机发送的，所以呢，没有科比题，最终呢，他只能比什么？ 只能比 b b d u 的端口 id， 那端口 id 开始就不一样了，怎么不一样呢？这个端口的 id 是多少来着？是一百二十八点一，对不对？ 这个端口 id， 那么这个端口的 id 是一百二十八点二吧。啊，因此呢最终谁获胜了？一百二十八点一获胜，他点一获胜，那意味着啊，就是他就是 指定口啊。那如果现在我想让二乘以指定口怎么办呢？那就是只能通过改端口的 id 来进行改变的，对不对？那么有两种方式，一个你把它的这个值 抬高，就是值越高优先级越低吗？或者你把这个值把它改小，现在呢假设我把这个接口的优先级 s t p 端口的优先级 p l e t 把它改成幺四四啊，或者还有一种方法，你把这个接口的优先级 i 啊， 生成数端口的六千级一百二十八吧，我改成十六，好吧，改成十六你再来查看这个接口的， 你会发现这个接口变成指定口了，当然现在还没有进入到活过状态，因为他要有三十秒的一个过程，对吧？ 好，我们等他。好，现在可以了吧？啊，这这可以了吧，现在已进入到火锅状态。这是两个交换机的一个。呃东西啊，现在呢我们重新打开一个，这个我不保存了。重新 双交换机。双交换机的情况其实上一小节呢啊，我们的已经讲了哈， 只不过是因为 top 太大，我们又没有单独把它抽出来。双交交换机同样也是一样，我们把这两个接口， 哎， 二接口，好吧，就是二接口和二接口接在一起，一接口和一接口接在一起。 好，现在呢我把它打开，那现在呢也是默认值哈，也是默认值。首先呢，我们来看一下 display s t p 的这个 这个角色， s t p 的这个角色，那么大家可以看到，呃，或者我们看一下，现在随着跟桥哈， 好一，很明显不是根桥，因为这是他自己的桥 id， 呃，根桥的 id 是这个，那么我们照二这边来看，生成数的 可以看到这个是根桥，这个是根桥，对吧？那么假设我现在想控制它成为根桥，那很简单，我只需要把它的优先级，或者我使用 lot plan 一改，这边就变成根桥了吧。变成根桥之后呢，我们来查看这边 display 生成素的这个状态， 那么为什么一会是跟口呢？一会是跟口，而这个接口或是备份接口呢？同样我们还是要回到这边来 啊，比较跟桥的 id， 这边也是没有可比性，因为他已经是跟桥只有一个，对吧？那么第二个就要比较什么呢？比较到跟桥的成本， 到比较到跟桥的成本。在我们这个例子里面呢，这个接口它的跟桥成本，这个接口应该是 interface， 呃，一零 零杠零杠杠二啊，它的成本是一，这个成本就是它的 cos 的值啊，默认值等于 c o s t 是等于一，哈，这边的 cos 的值 s t 也是等于一，所以呢，现在呢，如果我想啊，让他现在呢，这两个都没有可比性，对吧？那么同样呢，再继续比较 b b d u 的发送者的 发送者就是邻居啊的桥 id， 那在我们这个例子，我的邻居就是这两个接口，他的邻居就同一个，因此也是没有可比性。最终呢，是哪一个决出胜负了？是指 邻居的端口 id， 那么这个的端口 id 是一百二十八点二，对， 一百二十八点二，这个张口袋我拉过来一点哈， 这是一百二十八点一，因此呢，现在我如果想控制，想控制 它成为跟口，就是想控制二成为跟口，其实是有三种方式的，对不对啊？有三种方式，第一种方式，我改 cos 的值，把这个 cos 的值提上来，把这个变成大一点哈，比如说我把这 cos 的值 一零杠零杠一接口 s t p 的，呃， cos 的值，哎， 改成一百。一旦你这样改成一百，你查看一下生成素的这个情况， 那么这时候二就变成跟口了吧。二，变成跟口，好，我不不采用这种方式，我又把它改回一，对吧，改回一，那么这个接口呢？他又变成了跟口，对吧？那么这个就，呃， 原则呢？就是你这个不行，这个也不，这个我们不采用嘛。然后呢？ b b d 发动桥 id， 我们没办法控制，对不对？然后可以通过更改端口的 id， 对吧？那么这边的更口更改端口的 id 需要注意，需要改对方的，那同样我可以为了让他们赢，我可以把这个值，比如说我把这个值改成六十四点二，可以吧？啊？把这个在对方的接口上来改哈， 当然你把这个改成一百二十八点比一百二十八点二也是可以的哈，这两个接口你 随便改都可以哈，啊，就是这个值要改成一样端，呃，生成数的端口的 priority， 把它改成六十四啊。改完之后呢，我们到这边来查看， 哎，这边呢，二接口就变成跟口了吧？啊，这个是两个交换机的时候跟桥的，呃，整个的生成处的一个控制，下面呢，我们再拿四个交换机的来控制，其实呢，如果这个都明白啊，四个交换机应该是最简单的了哈， 一个，两个，三个，四个，好吧，我有四个交换机，然后呢， 这样接哈， 好，好，可以了。那首先呢，第一件事情，我们先要把他的这个模式，生成素的模式改成我们普通的生成素哈，因为快速生成素是我们后面的小节要讨论的。 好，那在这个例子，假设我想控制它成为根桥，那很简单啊，我这控制它成为根桥就好了，在一上面，对不对？一生成数， root pla uh primary， 那它就成为一根桥了，对吧？ 叉成为跟桥，这个是跟桥吧， 这个成为跟潮，那自然而然这个接口就是跟口了 啊，这个很容易理解吧，因为我这条连住 cos 之一，你绕一圈， cos 值不就删了吗，对吧？一一加起来三，对吧。因此呢，这个接口自然就是跟口，对不对？好，哎，这根写错了， 好，这个接口呢，就是指定口了，根桥上的这两个接口就是指定口，对不对？指定口 直径口是处于转化状态的哈。 那关于这台交换机呢，这台交换机我们要先分析一下哈， d s p 生成素， 你可以看到这个二接口是跟口，二接口是跟口，那为什么呢？啊？我们一个个来分析，按照这个四原则，首先 比第一个因素，这个没有可比性，因为根桥已经选出来了啊，要记得哈，这个因素比较根桥 id， 只有在选根桥的时候， 刚开始选根桥，每个人都说自己是根桥，这时候才有作用哈。然后呢，比较到根桥的这个路径到根桥的路径，这是一，这是一，我从这个接口上去到根桥，他的路径总开销是二，从这边上去也是二，因此呢，这个 没有可比性。然后呢，紧接着就到第三个比较， b b d u 发送者的桥 id， b b d u 的发送桥 i d， 这个 b b d u 是，呃，这个交安就发送出来了，这个 b b d u 是它发送出来了，因此呢， 这个肯定能够比出胜负，对不对？那么这时候我就要查看 disp， 他的这个 bbdu 是调 id， 知道了，是这个哈，好，那么然后呢？是另外一个交换机，是三交换机 d i s t 生成数，好，那现在呢，你可以来看这两个值， 四， c e f c c 零七，这个 c c f 哪一个值比较小啊？这个值比较小，对不对？值比较比较就获胜嘛，那意味着二会获胜，二获 二。这个接口呢，就是跟口吗？就跟口对不对？那如果你想在这个例子里面，我想控制他成为跟口，他成为跟口，那么你只需要改什么？只需要在这个交换机上改 这个计算机上，比如说我把它优先级改成啊，改成八幺九二，好吧？然后这个优先级呢？优先级我把它改成 幺六三八四啊，我这边要强调一下啊，有的同学说我的，呃，我 桥的 id 不是还有优先级，除了优先级还有 m a 地址吗？我的 m a 地址比较低，我不是可以获胜吗？我们不建议大家采用这种方式来控制，为什么呢？因为万一哪一天你把这个降降机换一台啊，比如降降机烧掉了，你配置已经备份出来，对不对？然后你换 一台交换机，然后你把这个配置打到新的交换机上，如果你通过 mac 地址来取得啊，什么跟口了，这些东西啊，不是通过优先级，那么这时候就问题就来了， 因为越新的交换机，他的 m a d 只是越大的越大，他的优先级其实是越低的，明白吗？好，我这边啊，这个优先级呢，我是控制成八幺九二，这个优先级呢 是幺六三八四，那么这时候呢，竞争肯定他赢吧，所以呢，这个一这个接口应该会变成跟口，你现在再查查看一下，变成跟口了吧，没错吧？ 好，那么这一小节呢，我们就通过呃几个案例哈，来让大家知道这个生成素应该怎么控制。好吧，那么这一小节就介绍到这里，谢谢大家。

sdp 生成数协议原理？配置生成数协议在一些交换机参数里都会写着支持 sdplsdpsdp， 当我们交换机二层拢于部署，就会有环度产生广度风暴。部署上乘数协议的原理就是通过识别交互的必旧报文，用算法选举跟桥，再选举跟端口，再选举指定的端口，其他的就给股票就可以。逻辑图社环路的接口， 当正常链路故障时，荣誉的链路就可以恢复正常，非常的稳定。按默认配置不能满足真正的企业网应用需要。手动配置非常的简单，想学配置的进我抖音粉丝群即可。

为什么要配置 stp？ stp 就是我们经常说的生成树协议，一般多用于解决广播风暴等问题并实现荣誉辈分。当我们交换机配置了荣誉链路，就会拥有环路产生，进而就会造成广播风暴、 mac 地址表翻动等系列问题。而生成树可以通过逻辑上的临时阻塞端口来解决环路问题。

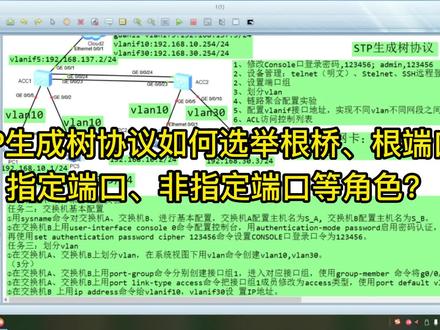

我们来看一下啊，那么 acc 一和 acc 二之间，刚才我们讲了，其实呢就是因为物理链路上呢，它已经产生环路啊，那么如果我们这两台设备没有配置任何森啊防环的一些啊措施啊，比如说没有开启森生数协议的话，它就会产生什么 网络广播风暴，最终造成什么所有的端口全部被堵塞啊，最终是这两台交换机呢，整个就瘫痪掉了，那么所以呢，在这里为了防止产生环路呢， 那我们其实在这个两台交换机上，他默认开启了生成数协议啊，生成数协议他是干什么应用的呢？他就是一个防环啊，防环和破环的一个作用， 那么我们来看一下这个三乘数谐音是如何去防环或者是破环的，那么我们把交换机一打开， 我们可以用一个 displayspp 啊， breaf 这样的一个命令呢，来查询增城树起义的一个工作状态， 那么我们下面来看一下他的工作是什么样的情况。其实在这里面大家可以看到啊，这里面就是有一些接口，是吧？ 啊，当然这个因为这边呢连接的是一个云朵啊，是一号端口，那么实际上这个云朵呢，就是本机电脑的一个虚拟网卡，就是本台电脑的一个虚拟网卡，所以呢这个端口呢，实际上你就相当于连接了一台主机，就是这个一号端口， 那么连接主机肯定他不会产生缓路，是吧？所以呢他的端口的这个角色呢是指定端口，那么指定端口他的特性就是什么呢？处在转发状态啊，就处在转发状态，那么 下面呢，其实呢还有个五号端口，二二号端口啊，因为是连接的电脑，我并没有开启啊，所以呢他是关闭状态，那么二十三号和二十四号端口啊，这是两个端口，我们来看一下，这两个端口呢，和对端连接， 他可能他在物理上会产生环路，是吧？逻辑上呢，其实他并没有产生环路，我们来看一下，首先呢就是二十三号端口，二十三号端口呢，他是一个 啊端跟端口的一个角色啊跟端口，那么跟端口呢，他处在转发状态啊，也就说二三号二三这个端口呢，他是正常通信。 那么我们再看二十四号端口，二十四号端口呢，他这个端口角色呢，是一个非指定端口啊，非指定端口，或者呢叫呃被 分端口。那么处在这个端口角色的角色呢，他是迪斯卡丁的这种状态，迪斯卡丁呢，指的是阻塞 啊，阻塞，那么也就说，虽然我们看起来啊，二十四号端口他是 up 起来的，斜一层呢，他也是 up 起来，但是呢，他其实呢是处在一个阻塞的状态，就相当于这条链路。二十四号端口呢，是断开的 啊，断开的，因为他不能转发数据，所以呢，虽然有两条物理链路连接了，但是实际上呢是只有二十三条，这二十三号这个端口呢，他才是正常通信啊，这样，这样的话，也就是通过三层数协议呢，就破环了哇，破环了，下面我们再看 acc 二这一块， ecc 二的话，我们用也是用 display stp brave 这个命令呢，来查询 啊来查询。当然二十三号端口呢，他是指定端口啊，是否窝顶状态，那么二十四号端口呢？他也是指定端端口啊，他也是否窝顶状态啊，那么也就是二三二四端口呢？他都可以进行转发数据， 因为在左边的 acce 的二十四号端口处在阻塞啊，所以呢他就破坏了，那么在这里面，其实啊 啊生成数协议呢，他会经进行一系列的一些计算啊，比如说我们用 display， 在 acc 上，我们使用 displaystpg， 我们来查看一下啊，这个生成数他的一个工作的一个情况， 那么我们下面呢，我们来看一下，比如说我们查询到，嗯，这个 acc 一，那么在这两台交换机上啊，那么我们启用生成数协以后呢， 他会什么？他会选起桥 id 啊，所以呢在左边这个交换机上呢，他有一个桥 id， 他的桥 id 是什么呢？三二七六八点四啊，就是这后面这个麦克地址啊，后面这个四 c ef， 后面这是麦克地址，就是这个交换机背板的麦克地址。 三二七六八呢，指的是这个交换机的一个优先机，因为我们对交换机呢没有做优先机的配置，所以呢他默认就是三二七六八，所以组合起来的这一串数值啊，就是我们的这个巧 id， 所以呢他有桥 id， 那么 acc 二呢，也同样有一个桥 id， 当然桥 id 肯定是不一样的啊，这是第一，第二呢，其实这两台交换机他他在选举，其实呢有一个是桥，是吧？有有他们要选举，那么在这里 他要选举什么呢？跟桥，注意啊，他会选举跟桥，跟桥桥呢，我们一般指的就是交换机的意思啊，往桥呀， 所以呢更巧呢，指的是更交换机，那么在这两台交换机之间呢，其中有一个是更巧，有一个呢就就会变成什么啊非更巧啊，非更巧，那么他怎么去选举呢？他就来比较这个两台交换机的这个巧 id， 谁的巧 id 小 啊？谁就是更巧。很显然在这里面呢，我们可以看到 acc 二的他肯定是小， 所以呢 acc 二呢，他肯定他是跟桥，而 acc 一是非跟桥，为什么呢？因为我们在下面这呢，有一个可以看到这个参数，这个呢叫跟桥，跟桥是三二七六八点四 cef 零 d 九 c 零 d 九 c 呢，因为上面这个 e d e a d 九是它本身，是吧？跟桥是零 d 九 c， 那么它 可能肯定是 acc 二，就是零点九 c 了，对吧？另外一个呢，就是我们这个非跟桥到跟桥他有一个开销啊，开销这个计算方法呢，他是一个两万的一个开销就是他的这边呢是两万。另外呢，其实这里面还有一些信息啊信息，比如说，呃，我们的这个 啊，跟端口是吧，跟端口的一些 id 等等，是吧？啊，还有一些其他的啊，我们其实呢就看啊， 所以呢，我们在这里面啊，就是我们比较重视主要的几个信息呢，就是这个注意桥 id 啊，跟桥 id 啊，跟桥 id 的 一个开销，这个呢是一个跟端口的一个 id 啊，然后呢，这个是 ppbpdv 的一个保护状态啊，比如说，因为呢，实际上呢，两台两两台交换机之间呢，它是通过这个 stp， 它有个 bbpdu 的一个豹纹进行一个交互，是吧？那么还有一些其他的信息， 那么我们现在呢，再看一下 accrdsplstp， 在这里面我们再来看一下啊， 啊，我们在这里面看，那么首先呢跟桥啊，桥 id 是不是林地九 c 啊？就是他自己的，然后 跟桥是谁啊？也是这个零点九 c 是吧？是他自己本身，他自己本身到自己本身的，呃，开销呢？是零啊，那么是吧，那么剩下的信息都是一样，所以呢，我们在这里啊，大家得出来了，一个就 acc 二是跟桥， acc 一呢是非跟桥，这是选举的第一个，第二个呢，他会选举三种角色，那三种角色哪三种角色呢？他会选举，我们就写在这哪三种角色呢？第一种角色呢就是跟端口 啊，第二种端口呢叫做指定端口，第三种端口呢叫非指定端口啊，或者呢就要把它叫做备份端口也行啊， 所以这三种角色三个端口的角色，我只要选举出来啊，他自然而然呢就会把什么非指定端口呢，他就会阻塞掉啊，非指定端口呢，就会阻塞掉， 中端口和指定端口呢，都会放心啊，所以呢这个就会阻塞掉，那怎么去选举呢？那么首先呢，这是跟桥对吧？右边是跟桥，左边呢是飞跟桥，所以呢飞跟桥上面呢，在两个端口上面啊，他会选举一个跟端口啊，选举一个跟端口， 那么选举更贪口的依据是什么呢？他们来考虑什么？这个这两个端口到这个 acc 二的一个开销，刚才其实我们看到了，开销呢，其实呢都是两万， 对吧？所以呢这两个端口他开离这个跟桥的开箱呢，都是两万，所以是一样的，所以选举不出来，是吧？那么第一个选举不出来的话，他会选按照端口号的大小来选举啊，按端口号的大小来选举，而我们刚才说这个 口号的大小，很显然的话啊，二十三号端口是不是小呀？二十三号端口小，二十三号端口小的话，他就变成了什么跟端口，这个二十四号端口呢，他是大，所以呢他不是跟端口好，这样的话跟端口就选举出来了，下面呢还要选举指定端口， 在这里面 acc 二，他是跟交换机啊，跟交换机离，我们 acc 二啊，就说开销最小的端口呢，他就是成了指定端口， 因为这两个端口呢，他本身都在我们跟交换机上面啊，跟交换机上面，所以呢这两个端口他全部都是什么指定端口，所以呢这时候有跟端口指定端口。而对于这里面呢，唯一的就是一个二十四号端口，是吧？二十四号端口，他就变成了什么非指定端口，所以呢他就会被组 测量啊，这个呢，其实呢，这个呢就是一个生成数协议的一个计算方法啊。大家呢就说有时候呢，我们 再比如说像这样一些复杂链路的车啊，比如说有这样的荣誉链路的车呢，我们就需要 啊，有时候不通啊，配置出来的结果不通，那么呢，你可能就要去查看一下这个，比如说僧程术协议啊，工作状态，看一下是不是某些端口呢被阻塞掉了啊，某些端口被阻塞掉了，这样的话，你就人为的去了解这个网购架构，好吧，这是呢，我们刚才讲了一下僧程术协议，好吧， 在这里面啊，就是增城书协议呢，他有一个收敛时间啊，比如说假如说我这这里面啊，二十四号肯定是断开的啊，假如说我二十三、二十三号现在断开了，那么二十四号端口呢？他立，他就会什么立即会转 成什么转发状态，那么这个端口呢，他就会什么从原来的备份端口转换成指定端口，那么他就成了转发状态。所以呢这个生成树协议呢，他在运行过程中呢，他是有进行收敛啊，有收敛的时间， 而收敛的时间呢，他是根据连接到，就说哪些端口呢，会加入到生成数协议里面 啊，参与运算。那么这些端口，那么实际上呢，我们连接的都是电脑主机，对不对？其实这电连接电脑主机肯定不会产生环路，所以呢我们为了增加，就说 增生术协议呢，他收敛的速度快一点。那么我们其实呢可以把这些端口，比如说我们把连接到这个交换机上面的其他的这些端口呢，我们全部做成什么？ 做成一个边缘端口啊，设置成边生成数协议的一个边缘端口以后呢，他就不参与什么，不参与生成数的一个计算 啊，比如说我们在这里面记忆零杠、零杠五，在这里面呢，我们可以批量的去做运算啊，怎么去把一些相同的配置我们可以用。呃，怎么去做呢？我们可以去创建一个端口组啊， 这个端口组呢，比如说刚才我们讲了啊，就是 parts 啊， google prototype 呢，就是创建一个端口组，端口组呢，我们要把这个成员呢要加进去，那这个成员有哪些呢？比如说记忆， 比如说零杠零杠啊，比如说一号单口啊，咱说一直到什么地方 一直到啊？零杠零杠十吧。假如说这十个端口，我这样话就把端口一到端口池加入到我们的这个 端口组了，然后呢我们去执行一个增城数协协议，里面呢有异地啊建议啊，就是这个，这个呢就是边缘端口啊，就是把该一到十的这些端口呢设置成边缘端口 啊，好，射程编端口。以后呢这些端口呢他就不参与增生数协议的计算啊，所以呢加快我们增生数协议的一个收敛。好，这个呢就是我们常用的一些操作，其实呢数这一块呢还是比较简单啊，比较简单就说原理上呢可能看起来相对复杂一些， 在这里面就说首先呢大家要知道什么一个桥 id 是怎么这个桥 id 啊？他是啊，比如说要选举更桥是吧？这个更桥是怎么选出来的 啊？你要知道第二呢就是这三种端口的类型是怎么计算出来的啊？怎么得来的？你只要能掌握这些啊，就是你可以就可以灵活去控制我要把哪些端口进行阻塞啊，对吧？好吧，啊，刚才呢给大家讲的这是一个生成树的这一块的内容。

当你的网络出现了环路，产生大量的广播曝光的时候呢？那么这个时候我们怎么去快速解决呢？轻则我们十部分电脑时断时通，网络非常不稳定啊，重则直接会全网开关。那么今天我们来去分享三种比较常用解决环路的方法， 那么尤其呢是最后一种，也是最简单粗暴的方法。首先第一种呢，我们需要在交换机啊，尤其呢是在 核心交换，这样去配置一个跟桥的一个命令啊，我们通过这条命令就可以有效的保护了我们核心交换机的一个转换能力。 那么第二点呢，我们可以直接把我们每台交换机下面下挂的司机小路系全部呢啊，通过万口互联，而且把它 一个 dhcp 的这个功能给他去关闭掉，同时我们修改每一个小路由器的 ip 地址，修改为不同的 ip 地址。 那么最后一段我们直接呢通过交换机哪一块出现环路，我们把交换机的所有的线呢，就给他一根一根全部拔下来，然后我们通过一根一根去插，那么插到哪根线有问题，我们就顺着这根线往下去排插。

假如你的网络经常出现卡慢或者经常出现抖动的情况，那么一定要记得将你交换器接入末端设备的这个接口呢？开启边缘端口配置，那么这样子这个端口呢？就不会 参加生成数的一个计算啊，那么也就加快我们网络设备拓补的一个瘦脸速度，以及加强网络设备的一个稳定性。

cad 中如何调入 stp 文件？十秒钟轻松掌握！方法，在其他三 d 软件中另存文件格式，选择 stp 格式保存。 cad 中点插入，选择输入类型，选择 spp， 找到刚才保存的文件，打开 这里需要等待转化一会，当下面这里提示成功就转化进来了。三滴旋转并着色，看看效果就搞定了。关注老万主页，有更多精彩内容！

你知道 stp、 rstp、 mstp 的区别是什么吗？这三个完美有什么区别？这三个区别是这样子的，生成树他是怎么解决环路的？ 首先啊，我们讲一下传统的 stp 是怎么做的？ stp 呢？它是把我一个端口给阻塞了，阻塞了之后呢，让我的网络数据呢，只从一条电路转发，另外一条电路就不转发了，就不转发我们正常的业务数据了。 如果我上面这条链路出现故障，比如其他链路出现故障，对吧？链路出现故障或者设备出故障，那我怎么办呢？我再把这个端口再激活，让我能想下面一条链子， 所以这就是生成书的方案，就是它是阻塞端口，然后如果其他电路出现故障，它再把它激活，这就是 s t p 的原理啊。为什么还有 r s t p 会其他版本呢？是因为这个 s t p 速度很慢， s t p 这个技术 我们称之为叫八零二点一 d 啊，他的速度非常的慢，他如果把一个端口断开，然后这个端口重新激活的话，需要花费五十秒左右的时间，如果是另外一条电路断开，他也要花费 三十秒的时间啊，讲的简单一点，就是往后恢复的时间呢，大概需要五十秒或者三十秒的时间， 所以我们就不用 stb 嘛，我们用什么呢？我们用另外一个叫 rstb， 也就是快速摄像头，它速度很快，它可以让你在一秒钟以内切换过去，所以 rstb 就加快了它的速度。 mstb 是什么呢？ mstp 呢？叫多摄人数啊，我们现在一般用的是 mstb。 mstv 为什么叫多申证书呢？它是除了速度快之外，它还能实现负载分单啊？什么叫负载分担？比如我网络当中很多 流量，我很多流量，那现在如果我把这个链路阻塞了，我是不是只有一条线路可以上网？我这边还有 pc 吗？那么这条链路阻塞呢？这条链路就不能用，对吧？但实际上我这条链路是好的，因为生辰树防环嘛，他才把它阻塞。实际上这个端口是好的，能传数据的，但是这样就很浪费嘛，浪费带宽。 所以呢， mstp 呢，就采用了另外一种方法，就是基于实力的申请数不同，微烂在不同实力里面。 比如我现在上面这个 pc 啊，他的业务呢，分别是微烂十，微烂二十，微烂三十。下面这个流量呢，他换一个微烂，微烂四十，微烂五十，微烂六十。 那么现在微烂十二十、三十呢？我阻塞这个端口，微烂四十、五十、六十呢？我阻塞这个端口，那这样的话，我微烂十二十、三十，我的流量可以怎么走呢？这样上网，我 我们按四十、五十、六十流量可以怎么走呢？可以这样上网，这样的话把每条电路都能用上，这样的话可以实现负载分担，而且他速度也很快，他的速度是在 sg 基础上升级的，这就是 mst。

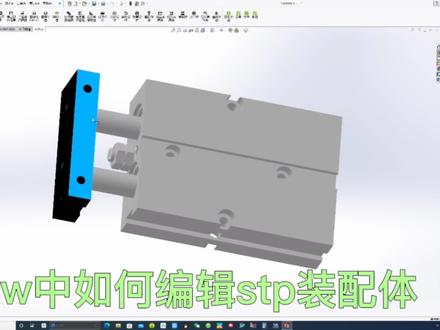

首先打开软件， 选择文件，选择打开，选择，打开 stp 格式下的装配题 软件读取数据， sgp 格式的装备题打开 发现装配起前半跟零部件前半都有都有箭头，同时表明是固定的，这个时候我们移动这个零 键是不会动的，点击选项，点击导入，把选择停前面那个对号去除，然后点确定， 重新打开软件，重新打开 s 七 p 的装配机， 打开之后现在就没有那个箭头，然后现在可以进行编辑啊，装配配合等一系列操作。

课，我们介绍生成术协议的基本工作原理。在上节课中，我们介绍了以太网交换机生成术协议的作用，他可以在提高网络可靠性的同时，又避免环路带来的各种问题，例如广播风暴、 主机接收重复的数据针以及针胶按表震荡等问题。生成术算法是生成术协议的核心，他的实现目标是在包含有物理环路的网络中构建出一个能够联通全网络各节点的树形无环逻辑拓谱 生成速。算法有三个步骤，第一卷举跟交换机。第二卷举跟端口。第三卷举指定端口，并 主色备用端口。需要注意的是，这里所谓的选举是通过网络中各交换机相互发送生成数协议专用的数据针，又称为 btbu 来实现的。 交换机什么时候发送 bpdu， 而 bpdu 又包含什么样的信息，本节课暂时不做介绍，这样有助于我们更轻松的理解生成数算法的三个步骤。 我们先来看第一步，选择跟交换机。在网络中的所有交换机中选举出一个跟交换机，剩余的交换机则称为非跟交换机。 选举跟交换机的条件是网桥 id 最小的交换机就被选举为跟交换机。 这要说明的是，交换机的前身是网桥。交换机是个市场名词，可把他看作是多端口的网桥。 网桥也使用生成数协议，在 itoe 八零二点一 d 规范中描述生成数算法时使用的是网桥，因此我们这里也沿用网桥这个词。 网桥 id 有两部分组成，一部分是网桥的优先级，他的取值范围是零到六幺四四零，部长是四零九六，也就是以四零九六为单位，增加或减少默认值为三二七六八。 当然，网络管理员也可以在有效范围内自行设置网桥的优先级，网桥的 优先级取值越小和优先级越高。另一部分是交换机的基本 mac 地址。 交换机一般都有多个端口，每个端口都有一个 mac 地址。除了每个端口的 mac 地址外，交换机还有一个基本的 mac 地址，也就是微量一的 mac 地址。 网桥 id 的比较方法是，首先比较网桥的优先级，优先级取值越小，得网桥 id 就越小。 在本地中，所有交换机都采用默认优先级，也就是优先级取值为三二七六八， 因此指比较网桥优先级是不行的。在这种情况下，还需要比较各交换机的基本吧地址， 从那个地址的左侧开始依次比较，数值小的则往桥 id 就小。例如，这是本地中各交换机唯一的基本，那地址他们从左侧开始依次比较， 比较，结果是交换机 a 的网桥 id 最小，因此他被选举为跟交换机。 选举出跟交换机以后，就可以选举跟端口了。 跟端口是针对非跟交换机而言的，我们要在每一个非跟交换机上选出一个跟端口。 注意每个飞跟交换机上有且仅有一个分端口。分端口的作用是接收 跟交换机发来的 bpdu， 当然，在整个生成数形成以后，分灯口除了接收 bpdu 以外，也用来转发普通的用户数据。针 分端口的选举条件不止一个，首要条件是 bpdo 兼收端口到跟交换机的路径，成本最小则成为跟端口， 这是 hpv 八零二点一 d 规范中给出的列路带宽做对应的默认成本值。 在本地中使用了一百兆比特每秒和一记比特每秒这两种面路带宽，我们将其相应的成本标注在每段面路旁边。下面我们先来找出非跟交换机 b 的根端口，他有 编号为一、二、三的三个端口，端口一到跟交换机 a 的最小路径成本为四。端口二到跟交换机 a 的最小路径成本为八。 端口三到跟交换机 a 的最小路径成本为十二。因此端口一就是非跟交换机 b 的跟端口，非跟交换机 c 的跟端口选举过程与非跟交换机 b 类似，可以得出其端口一就是跟端口。 再来看看非跟交换基地，很显然他只有千兆端口一和千兆端口二有可能成为跟端口。他的端口一到跟交换机 a 的最小路径成本为八。他的端口二到跟交换机 a 的最小路径成本也为八。 显然指比较这个选举条件，无法选出谁去分端口。那么接着比较第二个选举条件，也就是对端的网桥 id 哪个最小。 端口一的对端为交换机 b， 端口二的对端为交换机 c。 由于交换机 c 的网桥 id 比交换机 b 的网桥 id 小，因此端口二成为跟端口。 我们再来看看非跟交换机 e， 在他的端口一和端口二中选出一个跟端口，他的端口一到跟交换机 a 的最角度进，成本为二十七， 他的端口二到跟交换机 a 的最小路径成本也为二十七。因为路径成 成本相等，我们还需要比较对端的网桥 id， 然而端口一和端口二的对端都是交换基地，因此网桥 id 是同一个，还是无法选出端端口， 这就需要比较第三个条件，也就是对端的端口 id。 端口 id 由两部分构成，一部分是端口优先级，他的取值范围是零到二百四，不常为十六，默认值为一百二十八。 另一个部分是端口号。端口 id 的比较方法是，首先比较端口的优先级，优先级取值越小和端口 id 就越小。 在本地中，假设每个交换机的所有端口都采用默认优先级，取值幺二八，因此指比较端口优先级是不行的。 这种情况下还需要比较各端口号，端口号小的则端口 id 就小。 因此交换机 d 的百道端口一的端口还低，更小，他是交换机 d 的端口一的对端端口， 因此交换机一的端口一被选为跟端口。到此都有非登交换机上的跟端口就全部选举出来了。 最后我们来选举指定端口，最终剩余的就是 备用端口，堵塞备用端口即可破除环路。指定端口是在每一个网段上进行选择，每个网段有且只有一个指定端口。 指定端口的作用是转发跟交换机发来的 bpdu， 当然，在整个生成数形成后，指定端口除了转发 bpdu 外，也用来转发普通的用户数据。真 指定端口的选举比分端口的选举要简单，我们来看看指定端口的选举条件。第一，分召唤机的所有端口都是指定端口， 例如本地中灯交换机 a 的所有端口都是指定端口。第二，灯 端口的最端端口一定是指定端口，例如 c 跟交换机 c 的端口三，他的对端是分端口，因此他就是指定端口。 又例如飞跟交换机 d 的百道端口一，他的背端是跟端口，因此他就是指定端口。现在还剩三个网段，按前两个选取条件无法选出指定端口， 这个需要比较指定端口的第三个整体条件，也就是 appu 转发端口到跟交换机的路径成本最小，则成为指定端口。 现在来比较 c 跟交换机 d 的端口二与 c 跟交换机 d 的改造端口二，同跟交换机 a a 到非跟交换机 b 的百兆端口二的路径成本为八。从跟交换机 a 到非跟交换机 d 的端口二的路径成本为二十七， 路径成本小的端口胜出，因此，飞天交换机 d 的百兆端口二成为这个网段的指定端口。 再来比较非跟交换机 b 的端口三与非跟交换机 d 的千兆端口一，从跟交换机 a 到非跟交换机 b 的端口三的路径成本为四。从跟交换机 a 到非跟交换机 b 的千兆端口一的路径成本为八。 目前成本小的端口胜出，因此，飞天交换机 d 的端口三成为这个网段的指定端口。现在 还剩在非跟交换机 b 的端口二和非跟交换机 c 的端口二中选出一个指定端口。很显然，这两个端口的路径成本相等。我们还需要比较本端的网桥 id， 也就是比较他们所在交换机的网桥 id， 非根交换机 c 的网桥 id 小于非根交换机 b 的网桥 id， 因此，非根交换机 c 的端口二成为指定端口， 最后剩余的端口就成为了备用端口。在本地中，他们是非登交换机 b 的端口二、 非跟交换机 d 的千兆端口一、非跟交换机 e 的端口二、将备用端口主色就 可以形成联通全网的逻辑上无环的竖型破谱。以上就是生成数算法的三个步骤，生成数算法还是比较复杂的，我们将其三个步骤的具体内容进行如下对比和小结。 现在请您练习一道有关生成数算法的习题，看看您是否能给出正确答案， 您做对了吗？期待您的参与，下节课见！

stp 根桥上的端口都是指定端口吗？啊？答案是不一定啊，那么多数情况下呢根桥上的这个端口啊，都是我们的 dp 口，也就是指定端口，但是在一些特殊情况哈，呃有一些端口呢需要被阻塞的啊，比如这种情况， 那么交换机呢？呃只有一台交换机，那么底下的话呢，接了一个非网管型交换机或者家用交换机啊，或者说啊这种家用的 wifi 路器啊，其中两个烂口呢啊，接到了这个啊交换机上面， 那么由于当前拓铺呢啊，只有一台交换机，因为底下他是一个呃家用交换机或者说非法管型，他是不支持这个生成数的啊，那么当前这个交换机肯定是一个跟桥哦，那么对于这台跟桥上的接口啊，零杠一和零杠二啊，他肯定是要阻塞接口的， 如果两个接口都是指定口啊，都处于转发状态的话，那么这样的话呢就会形成一个环路，对吧？那为了避免这个环路呢，那我们肯定是要阻塞一个接口啊， 那这种情况下呢，他到底会阻塞一口还是二口呢啊？那么实际上是阻塞这个二号接口啊，我们可以看一下这个案例啊， 那这边呢我也搭建了这样一个环境哈，那么底下这个设备呢，它是用一个极限器来模拟的啊，模拟一个家用的 wifi 设备， 那么对于这种极限器或者说啊我们极限器现在很少见了对吧？啊现在呢一般都是这种啊，你可以想象一下它是一个家用的啊这个交换机或者说非网管型交换机或者说家用的 wifi 路由器的这个烂口，那这样的话呢，它其实是有转发 stb 的能力的， 那么对于这种交换机啊，它去转发这个 s t p 的豹纹，因为 s t p 的豹纹它是主播嘛啊，那么它是可以去转发过去 啊，那这样的话呢，其实我们的二口啊，他是要被阻塞的啊，可以给大家看一下。好吧，那这个甄姬呢，我也做过实验了啊，没问题啊，确实也会阻塞啊， 我们前面的视频其实讲过了啊，关于这个端口阻塞的情况，对吧？啊，也给人家用甄姬看过了啊，所以我们就不再用甄姬演示了。那么从你在这里能看到其实我们的这个临港二口哈，它是处于一个 backup 状态啊，它是一个阻塞接口啊， discovering 啊。 呃，那目前呢，我所接触的这个根桥上啊，接口呢，处于这个堵塞状态的情况哈，目前我了解到的啊，也就这一种啊，如果你还知道其他种类的啊，根端口啊，这个根桥上的这个接口是吧？啊，不是指定口的情况呢， 也可以跟这个评论区啊去讨论一下啊。那这里面呢，我也我留一个小问题哈。啊，就说我们 这个交换机啊，他这边有两个接口啊，为什么二口是从阻塞状态啊，为什么没有阻塞啊？零杠一口啊，大家如果有知道的可以在我们的评论区呢去讨论啊，记得点赞关注哦。
