itouch拆机教程

好。

你选择遗忘的，是我最不舍的。纸短情长啊，道不尽太多意。我的故事都是关于。

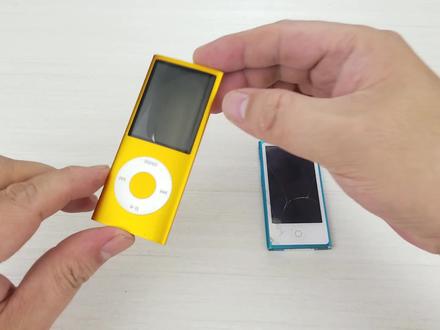

这个是乔帮主当苹果公司化石人的时候设计的产品，你看多漂亮，处处都透露着完美。 这个是库克当苹果公司化石人的时候设计的产品，就底下这块白塑料就让我非常讨厌， 屏幕还裂了。 嗯，分别是两个粉丝寄来的。先拆这个，向乔帮主致敬。 上面的锁定键 开开开 走。 这个小零件都是金属的，而且这个螺丝是斜着进去的，从我这个螺丝刀角度可以看出来吧，不是垂直的。 上盖打开打开打开打开打开，这个出一半，然后把这个玻璃推进去， 推下去下边上面就打开了，先把这个玻璃拿下来，就这个玩意上面这个东西是玻璃做的，而且是有一定的弧度的，可以想象当年这个乔帮主对产品的严谨了吧。玻璃下来之后要把屏幕和 主板分开，在这个位置连接着 屏幕部分， 不过屏后边的排线好像被我给搞坏了，没想到他后面还藏着一根排线， 应该先把这个拆下来，然后再戳出来屏幕。 大意了大意了，这个时候就有点难度了，因为电池是粘到这个壳上面的，所以说推它的时候先要需要把电池解放开。 走走走走走走走走走走。 ok 啊，又大意了，按键部分也得先推下， 这边按键的排线也被我整断了， 里边是各种钻啊，因为之前没拆过，所以说不知道流程，不完美不完美， 你看这个按键部分也是在里边粘着的，正常情况下是这么一个布置， 然后需要朝下按，让这个金属部分和这个外壳脱离这里边的一些。这个设计太厉害了，我们看一下它外壳内部， 看一下他这个主板布局，苹果自家的芯片， 冬至的闪存， 整个他这有一个金属的外壳框架， 电池是名副其实的口香糖薄薄， 这个金属画面上也有两个触点，然后把它和主板连接的这个排线焊开之后，这个主板就可以从这个金属画面上脱离出来了。这个设计是真是一环扣一环啊。 看一下他这个主板的设计，他这个主板他是多层设计， 这个软排线从主板中间出来了，直接是伺候屏幕这个位置出来的，排线 在这绕了一圈，直接去伺候前面的按键，所以说前面按键坏了，我实际上把这个部分换掉就可以了。 这个是零八年的产品，十二年前苹果的工业设计，真的很佩服乔布斯， 这个改天拆，这个改天拆，今天这个时间太长了，这个改天试试能不能把它修复了。

作为一名拆解 app 主，至今都没有做过 ipad 的拆解视频，扪心自问呢，确实也说不过去。在这里呢，我向大家表示深刻反省， 但我知道光反省产品是不够的，所以呢，我决定把这台二零二一款洗心革面的 ipad pro 十二点九寸 做一次报废性拆解。大家一起来看看迷你 led 的庐山真面目。第一步，关机后取出，嗯，忘了这是 wifi 版的，哪来的卡托。第二步，拆卸屏幕 结构是苹果的传统异能了，拆解呢，是从屏幕一侧进入内部，先在加热垫上九十摄氏度加热三分钟后，再用吸盘在屏幕一角拉开缝隙，插入超薄金属拆机片，划开粘胶。 为了防止把边框内侧的黑漆刮花，还是得用塑料拆机片沿四周划开。 ipad pro 的屏幕排线位于屏幕中间，所以不必担心划到排线 滑到顶部 facid 模组的时候能感受到明显的这个阻力。动作一定要小心一点，防止误伤到这个传感器。最后再用加厚塑料拆机片沿四周将残余的这个粘胶划开。打开屏幕可以看到啊，内侧有三根排线连接， 最上方的感应排线呢，最短，所以得先处理了。将屏幕向下移开，卸下两颗固定感应排线盖板的螺丝，取出盖板，断开感应排线后即可将屏幕翻开了。主板位于机身的中间，上方呢，被一大条散热膜覆盖， 撕下散热膜，散热膜要比手机上的厚实不少。卸下一颗固定电池接口的螺丝进行断电。再卸下两颗固定显示和背光排线盖板的螺丝，去除盖板， 挑开显示和背光排线，卸下五颗固定触摸排线盖板的螺丝，取出盖板，挑开触摸排线的两个 btb， 即可取出整个屏幕组件。在屏幕形形之前啊，我们来最后看他一眼。 整个屏幕组件背面呢，都有散热膜覆盖，主板对应位置呢，还额外增加了一条散热膜。顶部呢为感应排线，左右两侧是环境光传感器， 中间呢为前置麦克风距离感应器以及泛光感应元件。左侧为屏幕的驱动版，整体构造啊，有点和 iphone 类似。 第三步，拆卸主板 ipad pro 是经典的中置主板结构，电池呢位于主板两侧，扬声器放置在了机身的四角。左侧呢是给屏幕驱动板预留的空间。 卸下三颗固定 facid 排线盖板的螺丝，尝试取出盖板，结果发现下方有粘胶固定，用撬棒从上方插入即可。取下盖板过程中啊，尽量远离 facid 模组，以免你触碰到这个镜头的表面。 继续卸下四颗固定摄像头排线盖板和一颗固定 apple 喷搜充电排线盖板的螺丝，取出盖板，所有盖板 btb 对应位置都有这个缓冲泡面覆盖。依次挑开广角摄像头、开机键、音量键、激光雷达、闪光灯、超广角摄像头、后置麦克风 点震投影仪、红外摄像头、前置摄像头顶部麦克风 app 喷索充电模块、中置麦克风雷电接口和 douk 的 bgb。 再挑开四个同轴线接口，同轴线通过导电部粘在主板上。 接着取出后置摄像头模组，分别为一千万的超广角摄像头和一千两百万的主摄以及激光雷达，共同固定在了一个金属防滚架内。再卸下两颗固定费塞地模组的 t 三六角螺丝，尝试取出模组，哎，发现纹丝不动。 这一代的 facid 魔种与外壳之间还有额外的点胶处理，用刀片将点胶割开后即可取出。整个 facid 魔种从左到右分别是红外摄像头、前置摄像头和点正头引翼， 这个大家都比较熟悉了，再挑开四组八个扬声器连接线。 ipad 的主板呢，是直接粘在后壳上的，毕竟金属后壳啊，有不错的导热散热性的。 主板面积较大又比较薄，光靠拆机片强插那是肯定不行，还得滴入少量的解胶剂，再插入撬棒即可将主板取出。撕下主板上的散热膜，就能看到覆盖在 m 一 wifi 蓝牙模块和主板控位处的白色的导入规矩。 两个电源管理 ic 上也覆盖有导热硅胶。那铲掉这些硅脂后啊，就可以看到 m 一的正身了，旁边呢是两颗四加四 gb 的 rap， 制造商为海力士。上方是一颗来自凯霞的 rap， 由于我们拆解的这台是一百二十八 gb 版本，只焊 结了一颗，若如果你选择一 tb 及以上的版本呢，就会有两个若木颗粒，同时 ram 也会升级到八加八级比。 再往上就是 wifi 蓝牙模块制造商呢，为环序电子主板，最下方的屏蔽罩内还藏有一颗雷电控制 ic。 整个主板背面啊，没有任何原件紧贴后壳进行散热。这颗 m 一我们测了一下安度的跑分和给个半球测试，结果不错，都有明显的提升啊。但实际游戏的表现 有点出人意料，在二十五摄氏度室温下，元神全特效六十帧模式下游戏，半小时 m 一版 ipad pro 实测平均增率四十二点二帧，而上一代 a 十二 z 的 ipad 平均增率有五十一点九 m 一，这表现就有点尴尬了，那我们在 来看一下温度表现，这个温度对应实际游戏的真率，感觉也没啥优势，半小时游戏，两者耗电量均为百分之五。那其实原神在一点六版本对新款 ipad pro 啊进行了适配，提高了游戏的分辨率，所以到底是游戏的问题还是机器的问题， 我们继续对比测试了。视频导出性的，用苹果自带的简洁软件 mv 导出一条三十分钟四 k 六十帧 h 二六五的视频， m 一版的居然只领先了八秒， 这个表现确实没想到，看来啊，还是有待优化，期待后续的软件版本的更新吧。我们继续往下拆卸下两颗固定雷电接口的螺丝，取出接口，可以看到整个接口只有一个射片，并没有金属包围和防尘防水的胶圈， 那接口下方还有道刻的排线。再来看按键部分，卸下两颗固定开机键排线的螺丝，取出开机键排线，可以看到闪光灯小板与开机键排线共用一个 btb 接口连接至主板。 在线下三颗固定音量键排线螺丝，发现音量键模组是内嵌在后壳上，最后呢，摄像头附近就只剩下闪光灯小板和后置麦克风了。 第四步，拆卸电池，四个电芯下方一共九条易拉胶，使用镊子卷绕大法将其拉出，全部拉出后还是无法取出电池，那看来下方还有双面胶固定 老方法，插入拆机片，滴入少量结胶剂后，用拆机片呢就可轻松的划开底部的粘胶，就能取出电池了。电池容量呢为四十点三三瓦时， 一万零五百六十六毫安时，制造商为新旺达。这电池厚度啊，应该是我目前拆过的机型里最薄的了，实测厚度仅为二点四毫米。第五步，拆卸扬声器 ipad pro 拥有四组八个扬声器，四个小的呢为高音喇叭，四个大的呢为低频喇叭。 此外啊，苹果为了将机身做薄，扬声器呢没有设置独立的音腔，而是直接在后壳上 cnc 加工出了四个凹槽， 再用顶盖进行封闭。啊撕开覆盖在喇叭上方的散热膜，用刀片插入顶盖与后壳的接缝处，沿四周艰难的割开后， 取下顶盖。顶盖呢为金属材质，内侧有白色的缓冲泡棉，可以看到音腔内部啊还有多个磁铁。最后主体部分就只剩下两个天线和 app 充电模组了啊，整机有十二种，共四十九颗螺丝，重丝归位， 放心拆解屏幕我没忘，只是考虑说啊，在给屏幕行行之前呢，还是要人道一点，让他和其他零部件伙伴呢，最后聚一次，道个别 咱们就动手啦！先卸下固定显示排线的两个螺丝，取出盖板，挑开显示排线，显示排线通过 btb 与屏幕驱动板连接，再用拆机片插入感应排线底部， 将排线与屏幕分离。把屏幕放置在加热垫上，将屏幕四周的贴纸全部撕开。先用超薄金属拆机片将屏幕驱动板与屏幕划开，再用塑料拆机 将其分离。接着啊，抬起屏幕驱动板后，再用超薄金属拆机片将其余三边划开，即可分离迷你 led 背光层。接下来就是见证奇迹的时刻。虽然之前我已经看过外媒的拆卸图了，但是当亲眼看到这密密麻麻的迷你 led 灯珠啊，还是被警告了。 你们看这灯珠，这也太他妈小了！为了让屏幕前的你尽可能的去感受这迷你 led 灯珠的微小啊，我特意去楼下超市化缘了一颗绿豆来对比，不行，绿豆还是太大了，你们忍一下啊，我再换成零点五毫米的笔尖钢珠试试， 看到没，比钢珠还小。一万多颗灯珠平铺在和 a 四纸差不多的屏幕上，对于有密集恐惧症的朋友绝对是一种享受。我无聊的数了一下， 一共四十四行五十九列，每四颗灯珠一个分区，共计两千五百九十六个分区，一万零三百八十四颗灯珠。背光模组啊，是由富彩控股集团提供约九十美元， 显示模组呢，则有 lg 提供约一百美元，屏幕总成，占全部物料成本的百分之四十左右。 之前 ipad 的 led 背光呢，只是在侧边有一排灯珠，那个头也比明年 led 的要大的多。好，我们再回到屏幕背光层的上方呢，我们看到还有六层戒指，主要就是光学膜和柔光镜， 目的呢就是为了提供更加均匀的面光源。相信很多观众已经都知道，这款搭载了迷你 led 屏幕的 ipad pro 在一些特定场景下的显示效果翻车了，那个不是， 我们这台也一样，在纯黑背景下显示单一光源，对比上代 ipad 和欧奈的会有明显的光晕现象啊，尤其侧看更加亮眼，这对于那些习惯用黑色背景看电子书的用户来说，真的是灾难。不过好在 如果你是用浅色背景做笔记或者日常追剧看电影，基本没有什么影响，那得益于迷你 led 的精细控光，提高了对比度，使得画面整体看起来呢，更加的通透有立体感。那苹果这次推迷你 led 旅游并不复杂， 就是为了在大尺寸下显示更高亮度的同时呢，又能更精细的控光。欧莱的虽然控光效果更好，但是大尺寸的亮度上不去啊，在播放 hdr 视频的时候，该亮的地方就没那么亮， 这对于追求视频极致画质体验的苹果来说是不可接受，那毕竟 ipad 目前更多的还是定位影音娱乐啊。 迷你 led 还避开了 pwm 调光，对于一些眼睛敏感的人群呢，也更加的友好。那重看数码产品历史，第一代产品不够完美一点也不奇怪。大家看测评有一部分原因呢，也是想了解产品的缺点， 所以你如果经常要接触黑色背景单一光源的显示画面，比如黑背景画画或者看电子书，那就别买这款 ipad。 要是常规的买后爱奇艺玩玩游戏，那这款二零二一 ipad pro 还是相当不错的。迷你 led macroled oline 一二三，谁将一统天下？来波弹幕，说出你们的期待，我都行， 因为不管哪种屏幕技术，你们都得贴膜好评配好膜。如果这次你当不成份子，可以来我们这里买张膜，送点份子还是很容易的，那我是暂时来替班的。穆罗文物贝克罗宾去减肥了，祝你们好运！

好，今天我们要拆两个十二 pro max 和十二迷你，然后我们先拆迷你啊，整个过程我们尽量快一点撕皮啊。 哇，买了个绿色的啊啊有今晚去客村我就不展示了啊，我们只展示机器 小了好多好多啊。嗯，好小，真好。小铝合金的拆出屁股螺丝 加热的话我们要稍微等待一会了。加热稍微等待一会，然后我们直接用吸盘给他吸开， 温度还没达到。温度达没达到的话拆的话就会稍微吃力一点，我们尽量多等会 尽量往外靠一点。 有反应了啊，他已经开嘴了，已经开嘴的话就接下来就快了。好，我们能看到小开嘴来了。 他这个不像之前的那个 polo 那么好拆啊，因为他屏太小，我估计他一圈太密，然后就是他的弯曲弯折的区域太少，导致这个拆装会稍微有点吃力，等一下估计 就是越大了越好拆。那我们现在等他慢慢的教自己开起来，开起来之后等一下我们就可以掰他了。好，我们现在已经明显能看到缝来了， 最结实的一款怎么会是迷你呢？而且虽然他缝已经开了，但是这个不至于换这个名片的口没出来啊，放不进去再试会不行的话等下直接就上刀片了。 颜色这个还是可以的啊，颜色很漂亮，淡绿有点那个抹茶的。 他的框架好厚啊。来了 已经可以了。 好，旋转圈帮我把把那个粘的平台关一下，然后我们现在先轻轻的把一圈削下来就可以了。 这个结石要是拿去煮的话这个估计是不会煮进去了。 迷你估计将会成为最结实的一款，因为它的紧凑 把所有东西都压的很紧。 好，结构一样啊，结构一样，怎么可能 polo 这么像呢？基本上现在从这里很难分的出来啊，感觉都一样都好。现在开拆， 那我估计就是买迷你估计是最划算的了，性能估计也是最 ok 的。等一下我们拆完之后和 polo 的进行对比， 触摸和屏幕坐在了一起， 我们现在直接一步到位开始拆主板。 刚才大致看过去有点类似，但是呢，具体他还是看完之后，他还是小了好多好多。但是这个机器要要想拆主板出来的话，这一块这个要拿掉，这个要拿掉的话，我来看看是不是还要拆前置才能拿掉它。 那我们只能从这边起翘了。然后他的卡槽跟 跟之前的不一样了，卡槽是在直接在主板上的，那现在我们来拆卡槽， 好像迷你的这个卡槽是留的双卡的位置，但是他是单卡，这是也是我们大家最关心的，如果能改成双卡的话，电池我估计也跟不上，意义也不大啊，所以没有什么太大的意义。 我一开始以为像这种迷你单卡的，他也是像那样子用卡座转换培训的，到时候改双卡的话就不用去动手，直接换一个啊，换一个卡座坐姿就可以了。但现今天看来不一样了，要动主板了， 这个直接坐在主板上的振动器扣子是有史以来苹果用的最山寨的一个桌子。为什么这么说啊，等一下我们拆出来就就能看到， 太恶心了，你看一个振动器用的桌子，这么深这么厚，第一次用这么粗糙的桌子，然后 我现在不再观察卡槽位了，好了，主板以为，一开始以为小，但是加上卡卡槽的话，他的主板变得更大了，这是上层卡槽在这里，下层卡槽有功放。那这种呢，也不大好弄啊，最终也不大好弄， 毫米波还是照样严格，假天线贴的是硅胶，其他的估计没什么大区别啊。我们先显微镜下面看一下细节啊。毫米波天线这里也是严格的垫了一个双面胶塑料皮啊， 就把它挡住， 卡槽下面就是信号的部分在这里，然后振动器。这个桌子好大好，紧接着我们把它分成做扫描土，这些东西都要撕掉，让大家看的更清楚一点，这个皮也要撕掉， 边上的要撕掉，心呐，这撕胶的时候都感觉好臭， 好烤好。然后我们上次说过了，不能再用小烤了，温度太高了，小烤拿下来的话太慢， 我要把嘴拿掉，我们直接大口开口，后期我会出其他方法啊，调高分量 直接开始预热， 预热，这个预热的时间还是稍微会长一点啊，不要去硬掰，硬掰这个区域的话，往回贴的时候我们不可能能把它贴好，会翘的。 哎，乖乖和我们一起所想的不一样啊。十二迷你用的是低温吸，那低温吸简单了，就随便轰一轰他就下来了啊。 毫米波造就燕哥造就燕哥啊，都是燕哥，鸡蛋中品。那我们现在还要把它皮皮胶带拿起来，我们往下看， wifi 现在布局现在不用说了，我们眼睛一瞟就知道了啊。如果这个要扫描全的话，我马上还要拆卡槽，但这个这个拆卡槽也是一个男士，对， 这个时候我就要装回头了，面积太大，等一下 wifi 基带爆了就尴尬了， 不要一次性加热把它拿掉啊，这样子如果等一下有滑动的话，就会动到下面的芯片，然后这个细节大家得注意，必须竖起来之后等会再拿，切记啊，如果动到芯片了，像这种的是不是你万一没有 其他主板对照，也没有原地图的情况下，你还要找我要原装的扫描图，是不是 竖起来之后不要马上拿啊？等，然后这个下面是毫米波硬割的，然后我们现在紧接着是拆中屏部分啊，拆中屏部分 刚才一边讲话的时候一边晃了一下，然后呢，就有一颗这个大电筒，有点歪啊，所以大家尽量不要分心。然后呢，该怎么干还是怎么干， 掀起来等一等就 ok 了，好，下层拿。紧接着马上可以拆卡槽， 因为他的板子变窄了，功放好，有的区域都往下挪了， 像这个架架家具就能怎么说吧，反正就是蛮 ok 的，我们直接要往上翘，因为要拆卡槽，然后他就能夹着让他翘。 然后呢，卡槽是跟屏蔽罩集成在一起的，这种大家拆的话难度又更大了， 卡槽和屏蔽罩是搞外卖搞在 一起的，是分割不掉的，两个是点焊焊在一起的，然后更换部分 要扫描，我们这些东西都要把它撕的干干净净的， 东西全部用的是一样。好，紧接着我们拆电源部分的屏障， 像这种呢，我们通常说的接下来这个十二的扩容非常的 ok 了，硬盘反面不是 cpu， 而且芯片有了，芯片都不带胶，所以就很轻松，但是低温的轻松不了，像那个十二 pro 的高温的大 大家才会轻松一点。 先开个口啊，开个口慢慢的起翘就好了。不不要不要一次性给他拉起来 啊。布局还是一样的很密，还有两个小平米罩。拆完 有哪个号在线人数比较多吗？好，拆完然后呢？结束。

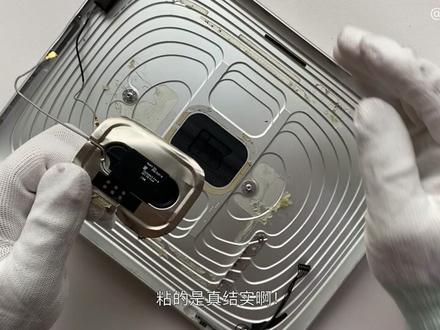

ipad 一代，乔老爷子生前的大作，这个产品乔布斯把它定义为是介于手机和笔记本电脑之间的一款产品，主要目的是为了有更好的上网体验，售发邮件体验， 看照片、看视频、听音乐等等，实际上他做到了，并且产品系列延续至今。今天我们主要对他进行拆解，看看苹果公司十年前的产品设计，听说他周围是通过一圈卡扣固定的，我们先撬他一圈， 拔下这个插头，还有这个，还有底下这个，现在 在上下壳就算打开了，上下壳是通过一圈卡扣固定的，就是这样的，再自行卡扣扣在铝合金后壳的槽里边， 基本都是一次性的，拆完就全断了，大家千万不要自己拆，因为我的心态是这样的，就没打算让他活着回去看看布局，我发现老外做东西啊，就是规规矩矩的，化繁为简，你看他这个布局，两块电池贴在底部，旁边是他的主板， 这个区域是音腔模块，对应的就是这个出音孔，周围一圈分别固定着耳机孔，开机键、 音量键、充电口都是索罗丁固定的。先撬下这一堆白线，拆下主板， 这就是整机主板，依靠四颗螺钉跟后壳组件固定，撬一下屏蔽罩，看一看 里边一颗苹果的 a 四芯片，两颗三星的闪存芯片，一颗八剂，两颗十六剂，再撬下背面 里面密密麻麻的一堆东西，就这样看一眼吧。 我们继续拆下中间这根线，还有充电口， 背面还有两根铜轴线，撬下来 就是这样一根排线，看着就 不简单。我们继续先吃下音腔组件， 这就是他的音箱组件，两个喇叭扣下，这个电池 终于打开了，这玩意真的是真牢固啊。这就是电池模组， 有两块电池，先固定在塑料支架上，支架通过四个粘胶位置，中间两大块，两侧两条跟后壳稳稳的粘在一起。我们继续把这个撕下来看看， 粘的是真结实。这就是天线，通过一层铝箔纸包裹，粘在后壳上， 继续干这个 logo， 哎呀，干断了，这就是苹果 logo， 通过塑料件背胶粘在这，同时也是为了天线能够事发信号，如果是金属的就会被屏蔽掉。 这个高光的 logo 跟这个底板搞不好是同一种材料，也看不出来有什么粘接的痕迹，做的还挺牛逼， 掰开看了看，确实是同一种材料，做了镜面抛光处理，继续拧下外围这些器件，耳机孔 也是成熟的，某组直接固定， 这两组按键都是把按键板粘在特定的金属支架上，然后再整体跟后壳相应的特征固定。撬下这个黑色的也不知道是个什么玩意， 铝合金后盖就这样了，没什么东西了，我们待会再说它的工艺。再看看屏幕模组，先拧下周围的一圈螺钉， 一个玻璃面板，一个 led 背光屏幕模组，我们把这个玩意给破拆一下，满足一下好奇心。 前边一块板筋支架， 后面也是一块板筋支架，上面固定了一块电路板，电路板跟他是粘起来的。我们着重看一下屏幕模块的构成， 第一层反射层，让光线都聚集在这边，第二层倒光层，目测是亚克力材料，这个侧向有一排灯珠，负责点亮它。第三层扩散层，让光线更柔和。 第四层估计是偏光层吧，从正向看东西很模糊，但是稍微侧一下就能看的比较清楚。 第五层估计也是个偏光层吧， 不知道干啥的。第六层是一层半透明的薄膜，第七层就是一面镜子了，应该是液晶显示屏。行，就这么地吧。 后壳铝合金材料，它是使用一块铝板，先用冷断磨具断压出基本造型，然后再上数控加工中心去进加工，主要是去除材料， 加工完之后就是我们现在所能看到的造型。做完造型就开始焊接，这几个结构件都是铝板之间的相互焊接，然后打磨抛光， 表面洋气氧化处理，这几个文字目测像是雷雕的，之后就可以上展现等待组装了。玻璃面板工艺流程就 一大张玻璃板，先切割成小块，然后上机床加钩圆角以及孔洞，然后做钢化处理，钢化处理完就一刷这层黑色的外框，当然中间也会加大着各种清洗检测，最后都没有问题的话，上点胶机，打一圈胶水， 跟这个塑料壳组装成一体，行，没了。以上就是这期 ipad 产品车型讲解，我是丁光，会持续分享智能音件领域的各种产品，感谢大家观看，我们下期见！

今儿来说一个三星系列的平板如何拆屏，以及他的故障现象是要换开关，为什么呢？变形成这个样子，导致一直静音没有声音。话不多说，继续。 全程总共是一个小时，由于时间太长，我努力安检加加速，主要是拆屏的时间太长， 我会把差评的注意事项以及平的走线，接口方向以及使用到的方法告诉大家。由于三星系列的平板都是合成平， 如果外屏消脆了的话，那就得贴合，而且会大大的增加维修的费用及成本。所以呢，拆屏这个东西必须要慢慢来。首先开缝 那肯定不用说了，超薄的那种就是 lc 干胶的另外一面透明纸，比普通的呢要厚，比名片呢要薄三分之二，用它开口最为合适，不用担心把屏敲碎。 在辅助上，万能的拆胶水，一边开口一边滴神液，当开口到了一定的缝隙的时候，就可以插入辅助的刀片或者稍微厚一点的名片，也可以开口涂胶的。这个过程一定不能心急，慢 有多慢就做，多慢慢工出细活。不要以为看着好像没几分钟就可以塞名片了，事实上，这个过程大概已经到了二十分钟左右了，当然如 如果你技术特别的硬，也不怕把原装的屏给敲碎呢，哎，放心大胆的整，拆到这个程度的时候，就可以用手电看看屏上的胶已经拆到什么程度，以及屏与拆刀片的距离。边拆边看。 再一次强调，拆平这个工作是一个细致的活，一定要胆大心细谨慎，一边拆一边看，如果感觉交出的不够多， 哎。再可以辅助一点，拆胶水这个东西不要吝啬也不能太多太多呢容易腐蚀平线，所以说呢得慢慢的一次一点一次一点的加一直到整个屏能轻轻 松松的拆下来为止。当开口较大的时候一定要用灯光辅助看一下既能确定双面胶的软化程度哎又能看到平线有没有伤到 以及平排线位置有没有被腐蚀有没有被撬到以及下一步应该如何操作才会避免平的伤害 遇到那种顽固不化的再多加一点。拆矿液瓶快要取下来的时候千万不要急不然的话一个不留神那就前功尽弃了。拆瓶这个东西看似简单其实上 嗯其实挺复杂的涉及到心理学手工辅助用品分子 雪量子力学等等等等是不是挺复杂的。如果呃拆主板不用拆平的话哎那就没有这么多麻烦事情了 相对来说维修的费用也会降低很多很多。反正我买东西的时候啊我首先第一件事情考虑坏了哎好不好修有没有维修的必要 而不是大众化考虑的，哎这个好不好看呢哎好不好用啊配置高不高啊哎那些都是其次的最关键的屏已经拆下来了后壳那就大到阔斧的随便整了啊。 换一个简简单单的开关哦。应该说是处理一个开关的问题要把左把皮前后盖拆的精光 这个是不是个问题值不值得思考。嗯我不知道，原本哎夹两下嗯几秒钟的事情 现在搞的要一个小时才能完啊。夹了一下之后呢再测试一下装好 测试一下按键哎能不能回弹有没有力度？如果不行再拆，然后取一下神器，这个垫片就是苹果专用的， 有没有知道这个垫片应该用在苹果哪些地方上的？估计见过这个垫片的人的话，维修年龄应该在八年以上了吧。哎，没有，五年以上应该正常。调试好之后，哎，剩下的那就简单了， 直接反向操作，怎么拆的，怎么装，瓶上的缠胶一定要去掉啊，这个东西会影响你以后瓶跟主板的。呃，不对，瓶跟矿的结合贴合程度，严密性呢，以及防水开机。哎， 最后再测试一下触摸摄像等等一切功能正常之后呢？哎，那就可以施工了。

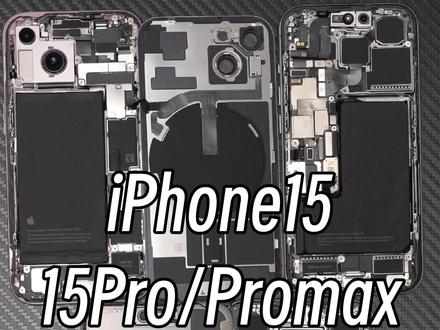

电子工程没升级的 iphone 十五里子有没有变化？从最低配到最高配的 iphone 十五、 iphone 十五 pro、 iphone 十五 pro max， 今天涛哥一次性给你们拆三台。先来拆 iphone 十五，十五采用了和上代相同的从后盖拆卸设计，好消息是后盖摔坏可以单独换，还可以做透明探索板。坏消息是苹果在后盖闪光灯芯片里做的加密， 它来换 iphone 十五和十四真的没什么区别，除了处理器升级，前摄重新排列成灵动档，其余就这个摄像头从一千两百万升级成四千八百万了。而且把十四和十五的摄像头调换，竟然广角镜头还可以正常工作。电池比上代大了七十毫安时，这手机真的很没意思。 我们来看 iphone 十五 pro， 十五 pro 后盖也变成了可单独更换设计，别小看这个设计，每年可以给苹果增加不少维修收入。打开后盖可以看到三千二百七十四毫安时的电池，比上代也大了七十，如果 每年的大气石十年不就赶上国产机了，想想还是有希望的。钛合金的 pro 内部螺丝也是钛合金的，细节到位了，但主板上往年的散热石墨纸都不贴了，是认真的吗？精英键换成了和音量键一样的松下按键，这 这个成本可比之前这种波动式静音键低多了。 type c 接口是单独定制的，质量不错，还有白色的大气压传感器。可惜 pro 上的摄像头跟尚大比几乎没什么更新，四千八百万主摄和三倍长焦还有超广角，和十四 pro 参数相同。反而是 pro max 这颗摄像头模组上的前望是五 背光变镜头，是今年的特别新增哦。对比一下，它比 pro 的镜头大一些。由于 pro 和 pro max 主板是相同的，所以机身小巧的 pro 里面就放不下这颗镜头了。值得注意的是，激光雷达变大了， 可能是拍三 d 视频有用。严格意义上讲，苹果每年只出一台手机，今年它叫 iphone 十五 pro max。 如果你今年非要换 iphone， 那还是 pro max 吧。

大家好，欢迎来到第二度， 今天我们将分享一段维修视频，希望你们会喜欢。如有任何问题请给我们留言，请通过点赞加关注支持我们并转发给更多的朋友。维修时请保持耐心，必要时寻求专业人士帮助。

十三 pro 拆解视频来了，这个手机是我要留着自己用的，所以拍完这个拆解视频，我也要体验一把有钱人的生活品质。我说的不是手机，而是给他准备的赛菲蓝宝石膜。将手机放在加热台上，调到八十度左右， 打下尾插螺丝，撬开屏幕，十三 pro 的排线依然在左边。先给摄像头和面容进行保护。打下盖板螺丝， 屏幕有两根排线，一个显示触摸排线，一个前置排线，整体设计跟十三 pro max 几乎一样。 继续拆主板螺丝，需要先将卡槽取出来才能拿下主板，为了节约空间，主板依然采用双层设计。对比十三 pro max 主板相机排线座有所差异，其他结构很相似。后期视频主板我们也会进行分解，这次就先不展示了。取下 镜头保护铁片，将十三 pro 和十三 pro max 进行对比，内部结构几乎就是大号与小号的区别。摄像头模组跟十三 pro max 几乎一样，三颗摄像头都带光学防抖功能，给摄像头进行保护。 听筒和面容可以一起拆下来，跟老款的型号相比，整个的面容模组小了很多，再加上这个手机没有泛光原件，这也是刘海变小的原因。 为了能让听筒上移，苹果在听筒上下足了功夫。听筒经过延长穿过面容排线，也就是听筒紧挨着面容组件。而大家都知道听筒是最容易进水的，一旦进水，这个面容肯定容易损坏，所以用十三小心听筒进水，扬声器上做了防水处理，而且周边没有重要的元器件，所以一般底部进水不会导致太大的问题。 取下线性马达，开始拆卸电池，电池容量三千零九十五毫安，比十二 pro 多了两百八十， 考完取消尾插，上面有两个麦克风和信号天线，其余的无线充、 wifi 天线、 gps 天线、闪光灯排线等都跟上载机型差不多，我们就不进行拆解了。最后给大家来一个全家福， 大家拿到手机之后，第一时间要做的事就是给手机贴膜，我也不例外，今天就给你们看看膜界的 第一次接触。这个膜是咱家粉丝修手机带过来的，名字叫塞匪，说是花了两百多买的，修好之后让我给他贴上。当时我觉得能买这个膜的人脑子多少都有点那啥，但是当你用过这个膜才知道他有多厉害。大家平时贴的都是钢化玻璃膜，而这个是蓝宝石，完全不是一个材质， 因为蓝宝石的抗刮耐磨效果非常好，硬度仅次于钻石，而且成本很高，一般只会在高端的手表和手机镜头上使用。你可以观察一下你的 iphone 后置镜头片有没有 划痕，即便你用砂纸都很难在其表面留下痕迹。 这是老王的十二 pro max， 贴蓝宝石膜四个月了，依然如新，而且还不容易粘指纹。贴上这个膜，我的心里莫名的安心了很多。 十三系列其他机型的拆解视频我们也在录制当中，悄悄告诉你们，我们会将主板、 cpu 芯片全部都撬下来重新安装，到时候能不能开机，会不会翻车呢？我也不知道，但是我们修手机的必须去学习，才能够精进我们的维修技术。

大家好，这里是高科技，我是杨振林。新款的 se 呢，外观造型啊，跟 iphone 八保持一致，但是还是可以区分的，背面的 logo 呢挪到了中间，底部的 iphone 字样呢也跟十一一样被取消了。小尺寸的手机呢，我 我是比较喜欢的，因为他比较适合单手握持，那用起来也比较舒服，那如果还是全面屏的话，那真的就是完美了啊啊，只可惜他只是 iphone 八的升级版，那他到底升级了什么呢？就让我们拆开一探究竟。先取出卡托， 卡托呢，外圈是设有防水防尘的胶圈，然后呢再关机，再拧一下尾部的两克螺丝。 拆苹果的屏呢，从来都不用加热啊，直接平到口，从底部呢卡入， ok 敲点起来啊，然后呢记住下指甲扣着，这样就可以了，顺势呢从两边划开啊。 哇，真的跟 iphone 八一模一样，我们拿个过来看一下啊，这样看的话呢，电池的大小，震动，然后喇叭，主板像头啊，天线，包括这些盖板都是一样的哈，好像就是一个手机。 先拧下底部盖板的螺丝，取下盖板后呢，先断电啊，再拧下顶部的盖板螺丝，取下盖板后呢断开前置排线，断开屏幕的排线， 指纹排线。这个屏呢应该是跟 iphone 八通用的啊，展一样嘛是吧，这边呢我也准备了一台 iphone 八，刚刚拆掉啊， 然后呢直接拿这个瓶装上去看能不能亮， 哎，亮起来了啊，那证明呢，这个配件呢，通用性啊，是非常强的。好，我们接着往下拆， 整个外配部分呢，基本上都是跟 iphone 八一样的啊，升级的话可能也就是他的 cpu 了。那接下来呢，我们也不用去拆解了，因为都一样是吧，直接把这张主板取出来，拿一张 iphone 八的装进去，然后我们开机测试功能，看看这些外配是不是都可以通用。 呃，这样啊，我们直接拿一块 iphone 八的主板，因为他这个扣子什么都是一样的，我们直接装进去，然后开机试下，看功能会不会正常啊， 他这个电池的扣子呢，是不一样的，跟 iphone 十一的一样，所以我们要拿一块 iphone 八的电池才可以 黄开机试一下， 亮了啊， 解锁先试一下声音， ok， 震动也可以啊，震动也可以的，听懂这边也有声音啊，也有好照相。哎，相机不行啊，前面 切不过来了，应该相机是不通用的，闪光灯开一下也打不开啊，也打不开。然后呢，我考虑到可能是由于他这个后摄像头不通用，前摄像头应该是一样的，所以我就把这个屏又重新扣扣回来，我们再试一下啊， 嗯，可以，一切 ok， 前线头也是通用的啊啊，经过测试以后呢，发现基本上的外配都是可以通用的，只有后置摄像头不能用。然后电池呢，是因为那个电池的座子它稍微大一点，跟十一的一样，所以也是不能用的。 那么接下来呢，我们先看主板啊，他是不是也差不多？好吧，主板的整体布局呢，还是和 iphone 八一样， cpu 升级成了 h 三，除了电池座以外呢，其他的排线座子全部通用。背面除了中屏大小，电源和 wifi 是不一样的，其他也基本通用，带来的好处呢，就是方便维修。这是所有桌子的测量参数，放图片给大家参考一下。 新款的 se 呢，除了 cpu 以外，其他的基本没有什么升级，外配呢也差不多，除了后摄像头和电池不一样，其他的都是跟 iphone 八一样啊，可以通用。 这次呢，苹果真的是够省的啊，我本来还兴致勃勃的，但我总不可能跟大家再讲一遍 iphone 八的裁剪，你说是吧？啊，喜欢的小伙伴呢，可以数字三连走一波，我们下期再见。

上期视频我们已经把苹果十三拆解完成，这期我们继续把它的主板拆解， 在主板拆解之前，我们先来对比一下十二的主板。苹果十三的贴纸上贴着一个非常明显的 a 十五，这是不是说明他强的很的含义呢？而硬盘跟以往的十二一样放置在了表面，上面的铁罩估计就是电源 ic 了。这主板的对比下，十三明显是短了一点点， 而短的地方正是卡槽连接坐和天线坐直。十三的上端顶部也收窄了，主板中框的厚度几乎也是一致， 跟十二的一样，后背贴满了保护纸。这拆解前我们先把海绵和保护纸全部撕下，这个过程我们会把 cpu a 十五和鸡蛋叉六零拆下。重点对比，拆下保护纸，果然里面就是电影 ic。 十三和十二的表面 对比没有非常大的区别，电源的摆放，硬盘的摆放几乎都是一样的，接下来我们就把他的主板分离下来吧。十二的主板中层利用的是高温西，而十三的他是高温的还是低温的呢？我们先利用风箱的三百三十度尝试探测， 加热了两三分钟，西点一动不动，说明十三贴合的也是采用了高温细胶。我们把温度提高调至三百六十度， 但是两边依然非常的硬，只能慢慢的加热，慢慢的走动。对比十二，感觉十三的贴合焊盘更加的硬，更加的牢固了， 这说明手机在防摔方面得到了一定的提升。因为我们还不清楚十三里面的芯片布局，所以在拆的时候刀口的幅度不能太大，只能沿着边边慢慢的滑动， 把四周的焊盆走完，主板就终于分离下来了，因为里面的 cpu s 五和高通 x 六零贴合在一起，能看到里面堆满了散热硅石，给这两个核心芯片得到一定的散热。我们先来对比一下 cpu， 对比 a 十五明显的长了很多， 上部分的零件布局和下部分的信号布局，摆放的位置几乎都是一样，重点最大的变化还是在这颗 cpu。 以往的单上层逻辑板是可以正常开机的，而十三的能不能正常的开机启动呢？我们来给他测试一下。对比的电池的触角看是大小是一样的，但对比的里面的内部走线是不一样的。先把显示屏装回给单逻辑板上电，按下开机键， 开机的电流在八十到一百，但是一直就定住了，轻微的在放动，等待了五秒左右，电流终于还是 启动了，跟以往的开机电流明显的不一样了。观察的显示屏苹果也亮了起来，测试的触摸触摸也都是正常的，我们看一下没有射频板的开机是否还有串号，而串号依然存在，按照上一代的苹果，十二没有了下层射频版是没有串号的， 但十三的沙尘主板依然是采用了外挂机带，高通 x 六零这个情况就有待了解了。逻辑版的芯片布局和主板的设计跟上一代没有太大的变化，接下来我们对比一下下层的射频板， 射平板的布局，依然供放的地方还是供放的地方，射平的位置还是射平的位置，基带、 cpu、 wifi 摆放的位置几乎都是一样，除了顶端的位置收件，其他的也没太大的变化，这一次的升级， cpu a 十五和基带叉六零内部会有多大的变化呢？我们继续把这两代的核心拆出对 比一下，先来拆出这个 cpu a 十五，因为长度的增加，在拆装的时候会不会有难度呢？我们继续往下看，先把四周的边胶刮除，刮边胶的时候，我们利用直风风枪小口三百度把边胶去完，还有电源 ic 就在 cpu 的下面，控温不好的话很容易导致电源 ic 爆吸。 采用三百二十度，先给主板做一个预热，预热了两分钟，用铲刀轻轻的试探 cp 的周边，这时候把温度调为三百五十度。 cpu 内部慢慢在熔点，当熔点到一定的时候，轻轻的 cpu 就下来了，铲出来这样的 cpu 几乎可以确定电源 ic 是不会爆的。能看到 cpu 上面是没有胶的，而胶都残留在主板上面，底下两边的焊盆刚刚好，熔点 和内部多了很多没有上吸的焦点，大家别以为这是掉了点，其实他是空点来的。我们先给主板上的焊盆除胶除吸，清理一遍， 这个展示的过程， cpu 或板底分分钟是会损坏的，所以保证不了拆下来安装回去就没事，这也是荣哥修手机那么久，第一次拆一个好的 cpu。 处理完底胶，我们给焊盆加上一点吸浆，给焊门走一遍吸浆， 再利用吸气带把它脱平，清理干净，焊盆就处理完成了。处理好焊盆，我们观察一下电源 ic 的情况，跟荣哥预测的差不多，电源 ic 并没有爆吸，还是非常完好的。继续处理 cpu， 先给他打上一点汗油，再用烙铁加点稀浆，慢慢的把焊点脱平， 把胶也清理干净，再加入风枪和吸吸袋慢慢的拉平， 清理干净，再用砂纸把污渍清理一遍， cpu 也处理完成了。 接下来我们对比一下 a 十四跟 a 十五内部有什么变化。对比的 cp 的厚度几乎都是一样，同样采用了五纳米的工艺技术，虽然同为六核，但 a 十五在核心方面得到了更大的提升，对比了外观的宽度都是一样的， 本 cp 长度 a 十五增加了不小，整体的 cpu 比上一代增大了不小，脚点的中间依然播放了八个玻璃晶体。接下来我们继续拆下这颗五纳米的高通叉六零做对比，因为周边的 wifi 和电源 ic 都丰满了胶，我们采用回顺丰中嘴的枪头，把四周的边胶先去除， 采用三百五十度的温度慢慢的加热，因为系带边边也布满了电容电轴，我们只能利用薄薄的刀片慢慢的撬动。当温度到达基带， cpu 就可以下来了。我们继续先把焊盆上的黑胶和焊点处理干净， 处理完成，继续把七代 cpu 除夕对比上一代的叉五叉六零，焊盆上明显多了几个空点，而形状的大小几乎都是一样，而五纳米的叉六零和七纳米的叉五五相比， 在显微镜下也几乎看不到厚度的对比。 cpu 和基带我们已经拆出来了，但很多小伙伴应该会好奇，装回去还能正常的开机启动吗？其实荣哥也不能确定，但信心这一点肯定是有的。接下来我们就把拆下的 cpu 和基带装回原样，到底还能不能正常的开机启动呢？我们 接着往下看，这里也感谢民警南哥赠送的杠王，没有这一块杠王， cpu 可装不回去啊。在装机之前，我们先来看一下没有 cpu 的主板开机电流，按下开机键， 开机电流轻微的摆动一下，在五毫安左右，继续先把 cpu 指回西江， 把 cpu 清理干净，打上适量的汗油，再把鸡蛋 cpu 植为细浆， 给主板打上适量的汗油，安装回 cpu s 五。我们安装 cpu 依然是采用了顺丰的大口三百五十度，等待西点熔点，轻轻的把 cpu 推动。 装好 cpu， 我们继续装为高通 x 六零基带 a 十五。 cpu 是装好了，到底还能不能开机呢？我们来上电测试一下，按下开机键， ok。 苹果的 logo 出来了， 触摸也都正常，这说明荣哥的手工还是耿耿的。但我们又遇到了难题，虽然 cpu 装回板子上了，但也也多亏了南哥的干网，但这个中层直吸网目前是没有的，没有直吸网的情况下，我们该如何把它安装回去呢？方法还是有的，我们先把焊门点上的角点进行对 镀锡完成，把焊盆拖平，继续再给逻辑版焊点镀锡 肚脐完成，继续把焊点拖平，再给螺脊板上的焊门点加回适量的焊油，用烙铁慢慢的给焊门点补回细浆， 这样子就形成了我们人工制造的焊盘，全部补回焊盘，给焊盘清理一遍，给上层的射平板加入适量的焊油，把两个板层对好位置，利用风枪三百五十度慢慢的加热，这时候的焊盘点需要捏子的按压，按压完成主板就贴合好了。我们尝试用电池开机， 苹果的 logo 出来了，触摸和串号都是正常的，但我们已经把壳子拆了，无法测试到里面的功能。下期的视频我们把壳子装好，再来测试功能。
