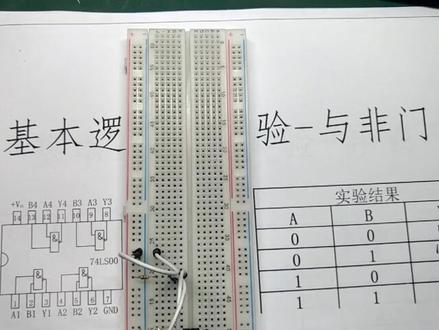

大家好，我是清风，今天我们来验证这个宇飞门也用到的芯片，是这个七四 ls 零零这一款芯片， 那么七四二零零，他这个芯片里面是四个与飞门，四个与飞门零零这个七四二零零，四个与飞门，那么 他相四个与非门的话，他两个叔叔也就是四个结果，对吧？四个叔叔结果，嗯，我知道与非门是一个什么结构呢？呃，他是一个与门，再加一个非门， 那这个结果我们先不说了，我们做实验，用实验来验证，好吧，我们用到的一个芯片还有零零七四幺零零一些杜邦线， 两个限流电阻和一个 led 灯。那么我们看这个图，它的第十四角 vcc， 我们先把电源接上啊，十四角 vcc， 第七角接腹肌肩底， 然后他的输出，我们用这个歪三吧，我们任意一组都可以，我们用歪三，因为这边靠的比较靠边，我就比较方便一点。歪三输出输出的话，我们把他的呃正极 发光一般的正极接待他的出处段，然后负极一个限流电阻 通过一个限流电阻接到他的腹肌上，为了保护这个芯片好，然后我们在他的正极， 在正极上也接一个限流电阻，接到这来，我们当做输入的高电瓶，然后低电瓶是负极，就是见底，对吧？这是低电瓶，然后两个输入端，一个 b， 一个 a， 电路就搭建完了这两个输入端，这两个输入端，然后这一个是高电瓶，这一个是低电瓶，我们通过高低电瓶的变化来看他的输出结果。有什么变化。给他上电啊，正极 正气给他通了五伏的电。好，我们来看第一个结果， a 和 b 都是零，这是零， 好，它的结果是一，对吧？再看 a 是零， b 是一，那么他的 b 是第四讲，对吧？ b 是第四讲， b 是一。我们 b 放到高电瓶给他一个一说出还是一。 再来， a 四一， b 四零， a 四一， b 四零， b 四零， ace， 真的 a 和 b 都是一 灯灭了，输出是零，那么说明什么呢？ 只有当权一的时候，输出才是零，对吧？ 其他的状态处处都是一，对吧？全一为零，其他状态全部是一。这就是这个芯片的一个主要的功能，一个与飞门总共四个状态， 总共这四个状态，这是他的内部结构图，有兴趣的朋友可以把它截图下来。嗯，作为以后我们自己做逻辑电动设计的话，是可以用到的这款芯片，而且这款芯片用的非常非常非常的广泛，应用很广泛。那么这个芯片 他总共十四个角，我再跟大家说一下这十四个角的排列啊，因为每每次都跟大家抖音。

哈喽，大家好，这里是 ac 创客，今天我们来讲三八一码气，他的全称被称为七四 lm 幺三八， 为什么叫他三八一码器呢？我们可以将他的名字拆开来看，前面的三八二字说明他有三个输入端口，八种输出状态。后面是一码器，说明的是他可以将三位二进制的编码转换为八位十进制的编码。 先来简单科普一下二进制与十进制，我们所说的二进制就是逢二进一，而十进制就是逢十进一。三八一码器的输入端代表着三个二进制数， 我们来列一个他的针织表，我们可以看到三个二斤之数，一共有八种不同的排列组合，代表着时间 印制当中的零到七，一共八个数字。讲完理论之后，我们来看看这个芯片到底如何使用。他一共有十六只银角，在他的第十六角和第八角分别是他的正极和负极， 他的一二三、三只银角是他的信号输入端，四五六是他的使能端。使用的时候四角和五角接低电瓶，六角接高电瓶，七角和九到十五角分别是他的信号输出端。 这张图是他工作时的针织表，不要觉得很大就觉得非常困难，其实非常简单，前面这三个代表的是使能端的状态，这三个是三个输入端， 在这里是七个输出端，使能端如果接的不对，他的输出所有的都是高电瓶。在使能端接的正确的情况下，按照输入时的排列组合，可以输出八种不同的状态。 这是我搭建的电路演示模型。 好了，这就是 lm 幺三八芯片的使用方法， 今天的内容就到这里了，大家有什么问题可以在评论区留言，谢谢大家观看，我们下期再见！

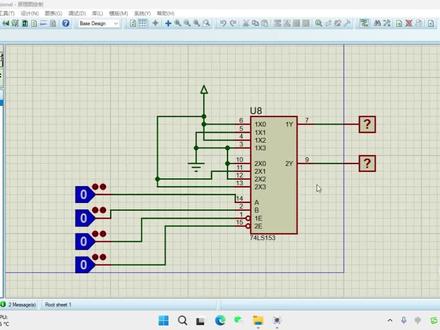

今天我们看另外一种芯片，芯片名字叫做七四 s 幺五三，这个东西它是什么东西呢？ 他是一个双四选一的数据选择器，双四选一就是说同样这里两个地址输入端， 这里呢有两个使能端，然后这里呢有两个输出端，这里输入端的话，你看这里 e x 零、 e x 一、 e x 二、 e x 三 和二 x 零，二 x 一，二 x 二，二 x 三，它这里面的话就是两个四选一的数 数据选择器把它串到一起来了。好，我们看一下它的一个功能，首先一一和二一，这两个就是使能端，同样也是低电瓶有效，因为有个圈吗？ 就是低电瓶有效。好，这个一 x 什么东西，他对应的输出就是一 y 二 x 什么东西，他对应的输出就是二 y。 他们两个数据选择器，他们共用一个地址输入端。好 供应的地址输入端，我们看他他的一个功能也是一样。我们先让 先假设让一个四选一的选择器有效，我们看一下他什么情况，那么此时这里的地址输入端就是控制谁呢？控制第一个四选一的数据选择器， 我们同样看一下现在他的地址输入端是零零，那么选择的是哪一个输入端的信号送到输出端呢？就是 e x 零送到输出端， e x 零他接电源， 所以他呢输出高电瓶，比如说我要把它改成零幺零幺，转化成时精致是多少呢？就是一啊，就 是一，那么就是把 e x 一输入端的信号送到输出端，我们注意看 e x 一它接地， 所以他是低电瓶，所以说输出他也是低电瓶。 ok， 我们现在让第二个四选一的数据选择器有效，第一个我把它关掉。 好，第二个数据选择器也是同一个道理， 零零就是把二 x 零它的一个 输出端的信号，呃，输入端的信号送到输出端，我们注意看二 x 零，他接的是 d， 所以说二 y 输出低电瓶。再比如说零幺 就是把二 x 一的信号把它送到输出端，我们注意看二 x 一它接的是电源，所以说二 y 他的信号输出的信号是高电频。如果说我让两个四选一的数据选择器同时有效呢？ 那会出现什么问题？那就是两个一起工作，共用一个地址输入端，比如说现在是零零零零是什么情况？就是 e x 零送的第一个 输出端，然后二 x 零送到第二个输出端，一 x 零接电源，所以输出高电瓶。二 x 零输出，他这里是接地，所以说二，第二个输出端他是低电瓶。 好，如果说他是幺幺幺幺，是二进制的几，二进制的三 好，幺二幺的时候，第一个四选一的数据选择器，那就是把 e x 三的 输入端信号送到输出端，我们注意看 ex 三，他是接地的，所以他是低电瓶，那么第一个输出端也是低电瓶。第二个 就是把二 x 三送到输出端，二 x 三它接的是电源，所以说 第二个输出端输出刀电瓶，这就是双四选一的一个数据选择器。七四 s 幺五三。明天为大家详细讲解如何用数据选择器实现逻辑函数。

在之前，我们搭建了这样一个由开关控制的三路抢答器，这样的抢答器有一个缺点，我们仿真看一下， 比如说我现在想要数码管显示数字一， 当开关复位之后，数码管又会重新为零。 于是我做了个改进，开关更改为按钮电路，增加了锁存器， 由按钮控制，看一下效果。按钮一按下数码管显示一按下按钮二后，数码管却变成了三， 这时便是按钮一和按钮二的输出叠加了，于是我又增加了一个重置按钮，再来看看效果。 这个芯片我目前为止还未了解所存重置的功能。 后面的学习中，我将更换一个芯片，比如说 cd 四五幺幺。

老铁们，这一节我们来完成第四项任务，利用歧视 ls 幺六零实现适中逻辑状态。 我们需要做出四种逻辑循环，主路绿灯使路红灯的状态就为灵敏， 一次是零一一零一一一共四种。上图 这里我们用七十四零 r c 六零先做图零到九的运算，利用无物脉冲电路实现七十四 l s 幺六零的触发。 这里注意看这条件，江苏除的 q c 经过一个飞班后给到了 c r 清零。饮酒有何用处呢？正常情况，我记数时会从零记到九， 当我的 c 位意思经过囚反变成零后，得到 c l r 清零银角，我会立刻清零，又从零开始记住，这样就实现了零到三，这是种状态的循环。 开稿， 七森 ny 一百六十 cd 四五幺幺 数码管 七十四 ls。

广东华冠半导体 h g 七四 h c。 零零系列产品是一块高速硅炸 c o m s。 器件，具有双输入与非功能，兼容低功耗孝特机 t t l s t t l。 电路。 该电路符合 j e d e c。 标准 no。 点七 a。 其主要特点如下，兼容 j e d e c。 标准 no 八 e i e s d。 能力人体模式 e i a j s。 的 二十二 a e 四 a 超过两千伏 dsd 能力机械模式幺 a just 二十二 a 一 一五 a。 超过两百伏工作环境温度范围宽零下四十到八十五摄氏度。芯片封装形式 d i p 一 四 f o p 一 四 t s s o p 一 四 七四 h c。 系列芯片是 c m o s。 技术的高性能数字逻辑集成电路，广泛用用于计算机、通信设备、工业控制、消费电子实验与教学等。感兴趣的朋友可以点赞关注，下期为您分享更多内容。
