74ls160使用教程

大家好，我是骑士人袜洗六零，也叫做时禁制同步计数器，可以实现时禁制的加法技术。 十六、引角接 v c c， 八引角接 g e n d a b c d 是输入引角， t o a b c d 是输出引角，而 c o 是进位引角，有九道零时输出低电频。 c o k 是脉冲引角， o 是指数引角，低电频有效， ceo 是清零银角低电瓶有效。 dnp 合影期是技术控的银角，能够实现技术和保持的切换，这是我的真值表。 当 c l 二清零，银角为零时，我就输出零，同时进位银角输出一个低电瓶，当 c l 二为一时，我就不清零了。当老的银角低电瓶时， 如果 c ok， 遇到一个上升人，我将输入拿到输出，实现指数 落尾为高渐平时，一言契合 emp 都为一时，我就开始数数由零向上加，当由九数到零时，而狗输出。 当延期会 n p 有一个为零时，我就保持住不向下数了。区别是以 n t 为零时，而 ceo 会输出一个低电频。介绍完毕，散会。

我们点击仿真看一下，然后这边他是技术到六十一，然后这边是技术到十，然后这边是二十一，然后我们把频率调快一点，看他是不是到六十一的时候，向左边静音， 注意看，现在是五十一，五十五、五十六，然后到六十一的时候看他什么状态 啊？向左边进一，然后这边清零，这是正常的，这是对的。然后我们再看中间，中间是进技术的十， 然后我们这边脉冲的话，演示的时候，我们先接在这边，如果按这照常接的话，这个演示时间可能比较长，因为他这边要计时，计时计数到六十一他才会进一，这样时间比较长，然后我们先接在这边，看他是不是到十位，向右左边进一，然后先暂停， 先暂停，我们把这个脉冲先接到这边，让他比较快一点技术，这样方便于我们演示，然后点击仿真，然后我们现在只要看中间的左右边的线波，不管他，因为我们刚才已经演示过了， 然后看他是不是倒时向左边起移 看一下，同时 然后这边进一，所以这这边是没有问题的，中间是没有问题的，然后我们暂停，然后我们把这个还改回去， 接到这边，然后我们再看看最左边这边，同样的我们也把这个脉冲先接到这里，方便我们演示，看他是不是到二十一，请你点击仿真， 然后中间和最右边的就不要看了，只要看最左边，我们加快频率， 然后看一下早晚十一是什么状态， 二十一最后清零，对吧？所以我们来把它接过来， 然后这样子的话，整个状态就是这边是六十一，然后再往左边进进一，然后这边进入到十，往左边进一，所以整个仿生是没有问题的。

今天来讲一下采用同步字数法，利用这个七四二四幺六幺， 同样实现一个使劲制的激素器。前面讲过是一步清零法，一步清零法，由于清零端他是不受适中 信号控制的，所以说呢，为了实现实禁制，他的反馈信号是上是十，到达十那一瞬间立马跳遍为零，那么时候是上这个数码显示馆， 也不会显示出十，或不会显示出乱码，就自动跳回去了。那么同步字数法需要注意的是七四 s 幺六幺，他的同步字数端也就是这个漏的，他是受时钟控制的， 受时钟控制的，也就是说即便满足这个质数状态啊，质数 条件就这个就已经为低电瓶了，会不会支数呢？啊？要看时钟，时钟的触发，这里面上升岩来临的时候，他才会支数，在上升岩或者说触发状态没有到达之前，他是不会支数的， 所以说这里面呢，采用同步自助法，他的这个反馈信号也就说发出自数信号不是说到十，因为他受了一个时钟，他到九，零到九，我们来看一下啊，嗯，如果去写的话， 我们希望实现，对吧？数码位如果时间知道零一二一直到九，从九之后他又回来又变成零，那么九和零之间对吧？也有一个间隔， 有一个时间间隔，这样才能实现一个时间这个基础段，零到一之间，一个时间间隔，一到二，二到三啊，九到零之间啊，他是一个环境的，那么这里面为什么到九， 他跟全的异步之处不一样，同步之处他是始终控制，也就是说，如果我们输出状态已经到达了九九，对应的他的四个状态端就是幺零零幺，出现幺零零幺 最高位 qd 最低位 qa 同时为一，他就是酒了，对吧？到了酒之后，如果对吧 啊，到了解之后，我们理论上讲是要经过一个时间间隔，我们如果是同步之，这里面看一下啊，字数端就是字为零啊，这里面都接地啊，都接地， abcd 阶梯都置为零，那么他应该下一步变成零，这个时候呢，要刚好经过一个时钟周期，对吧？一个时间间隔就是一个时钟周期，那么 发出质数信号，那么这个就是发出质数信号，满足质数条件，但是要等，等什么？等一个周期，下一个触发啊？触发，这不叫电瓶，对吧？触发这个，呃， 这个是上升眼，对吧？或者触发信号，下一个上升眼刚好要等一个周期，所以这里面啊要看到我们这样一个反馈信号，它是 qd 和 qa， 相与非啊，就是 qd 和快同时为一，因为取 这里面是低电频学校，所以取个飞，那么这里面我们可以仿真验证一下， 我们来验证一下看看，一二三四五六七八九零啊，七八九零，那么这个零九之后呢？这个零就是我们通过这个漏的同步字数端 啊，把这个四个零信号给他写进去啊，写进去，那么这就是啊同步字数法， 这个里面和一步清零，一步清零是到了十立马清零，他是不管时钟的，我们同步之数，他是到九，说各就各位做好准备，准备，刚好准备一个 时钟周期，哦，上升也来临了，好开始写，所以说他天然的到酒之后，他要等一个时钟之一，这个周期就是我们需要间隔 啊。那么异步清零是不等的，他是不等时钟的，所以说到时他才立马清零，所以这两个啊，反馈信号是不一样的。好，就讲到这里。

大家好，我是黄天晴，今天我们来看一下零三 ls 幺六零太阳膜测试，以他的一个呃操作方法。 呃，首先我们先看一下他的一个外形吧，这里是他的一个按键，然后这里是他的屏幕，然后这旁边是他就是一些他这个数据的呃 一些含义。像，呃擦，这个仪器呢可以测可金黄透过滤，然后紫外阻隔滤，还有红外阻隔滤这三个参数。然后呢 他这一个这里呢就是他放膜的地方，就是这个地方只有零点八毫米，所以他就是这款 ls 幺六零呢，他就只能测， 嗯，他就只能测膜，不能测玻璃什么的，因为他这里比较小，他这里的宽度比较窄，就只有零点八毫米。然后嗯，这一个仪器呢 就是他的外形呢，就大概是这样子。然后我们来看一下他的一个具体操作方式，嗯，我还是先把他长按关机，回到他原来的样子，对，他原来这样子吗？然后这个是他的一个按键，就是他的一个呃开关键，还有一个呃固定数据的一个作用。我们来看一下先短按这个电源键， 然后他就会开机，开机之后呢他会自己通过一个字叫准，就显得我现在没有放膜嘛，所以就是透光率，就是这个可见光透过率就是百分之一百，然后这个紫外阻隔滤，红外阻隔率就是零嘛。 然后现在，嗯，我们可以来，嗯拿一张膜，然后我们来测一下他的数据，你看我们现在把膜放进去，他就是即放即测，你一放进去他就能读取到一个数据的。对，然后也可以短按这个电源键， 然后出现这个后的字样的时候呢，就是这一个数据就被锁定在那个屏幕上，就算我们这样把膜拿开，然后我们依旧能看这些，我们依旧能看这些数字，这个就是他的嗯，一个操作。然后，嗯，你想要重新开始测量，你就还是短按这个按键， 如果是短按这个按键，然后他就会自动接触那个锁定，然后他就会回回复到自己，这叫准的一个模式，就是我们这样子我们又可以测量下一片膜了，就是这样子一个操作，看这样子，对， 我们就可以读取这个数据了。对，然后这个就是他，然后嗯，这一款，呃 s 幺六零呢，他的操作是比较简单的，然后他也比较小巧，很方便 携带的。就是，嗯，我们可以随身携带，然后你想测的时候拿出来测就可以，就是比较便携，然后操作也是相当简单，像我刚才讲的那样子， 然后我们然后你如果呃用完了，然后，嗯要关机的话，你就长按这个电源键，然后关机就可以了。对，然后这样子就关机完成了。然后呢以上这一个呢，就是零上 ls 幺六零的一个呃操作了，谢谢。

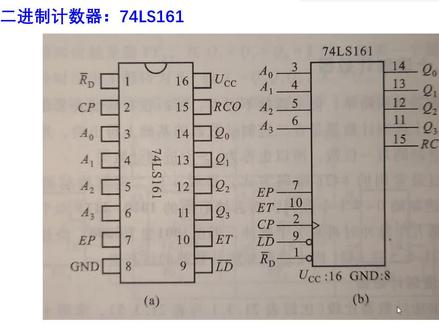

七四 s 幺六幺是一个典型的集成二禁止技术器，它是 啊，一共有四个输出端，也就是四位。二禁止计数器，具体说来是 q 三， q 二， q 一、 q 零，那么全职最高的是 q 三，全职最低的是 q 零。既然有四位，那么它是可以实现从零零零零到幺幺幺幺， 一共十六种状态，也就是他这个循环技术，从零零零开始到幺幺幺幺，从幺幺幺之后再变成零零零，循环往复的进行技术， 整个膜纸，那么就是十六。那么如果依托这个幺六幺，我们可以实现 啊，任意啊磨直的这样一个计数器，例如这个我们可以十二十啊，但超过十六也是可以的，但这个时候呢，一片就不够了啊，需要 两片甚至更多片才可以去实现。那么这个左边呢，是他的这样一个管角的图，这里面像 ucc 空电光的接地，那么这里面呢，这个阿地他是异步清零端， 这个漏的，他是同步字数端，这个同步字数待会去讲。那么左边 a 一到 a 三，这是带写入的一个数据， cp 是始终 ep 和 et 控制输出端， rco 是进位输出端，因为它是技术可以 进位的。那么右边呢，这个是啊，或者说他的电路符号啊，具体的我们可以看一下他的这个功能表，功能表的话， 那么这里面这个 e 部清零端，从这样表中第一行数据，它是低电瓶有效。当 异步清零端发出清零信号的时候，是不管时钟啊，不管其他所有的数字，直接清零啊，直接清零，也就是说他的优先级是最高的，由于他不受时钟控制，所以称为异步清零。 那么再看第二种情况，这个同步之数当一步清零 失效，对吧？因为他优先级最高，现在让他失效为高电瓶，但是呢，我们的这个智速端低电瓶有效，这个时候是不管啊，使能输出端啊，或者说这个控制输出端 p 和 ep 和 et 是什么信号啊？只要始终的上升岩来临，他就是一个上升岩边缘处罚的，那么他是受时钟控制的，那么作用的效果是把 那四个管角对吧上的一个数据写到输出端啊，写到输出端或者送到输出端，如果这个 a 三 a 二 a 一 a 零代表啊加设置幺幺零零，那么如果，对吧，输入信号是这样的话，那么输出端 也就是幺幺零零啊，相当于把这个数据给他写进去。那么如果 一步清零和同步字数都失效，都为高电瓶，这是都失效的状态啊，不用考虑他们了。 那么看控制输出端，控制输出端，如果 ep 和 et 只要有一个为零啊，只要一个为零，他们是高点品相，也就只要有一个为零， 这个时候芯片是保持不动的， q 是不动的，保持原数据啊，保持原数据跟我们的这个数据啊断没有任何关系，跟时钟也没有任何关系 啊，这个时候是保持功能，什么时候才开始计数呢？只有一批和一体同时为高点评啊，他们同时有效的时候，这个时候开始计数， 什么时候记住，要看触发状态，当时钟的上升眼来临的时候开始，记住啊，记住，那么这是一个 啊，这个加法技术器啊，加法技术器，也就是说他这个相当于适中的啊，正向呢，由小到大啊，如果是个 减法计数计的话，那就是由大到小啊，那就是倒计时，我们这是正向计的，那么开始计数，那么这里面呢，还有个进位信息，当这个 et 端为高调 电瓶，且四个 q 都为一的时候呢，他会发出进位脉冲啊，那个 eco 发挥发出进位脉冲，那么这个呢，就是他的一个功能表啊，点单介绍，我们看一下，在 martism 纺织软件里面看一下这个技术效果， 那么 那么这是一个典型的，对吧？七四二四幺六幺 啊，这是一个上升，严肃发达，左边呢放置了一个函数发生器，它产生一个矩形脉冲啊，选择矩形脉冲平均是一赫兹啊，正伏是五伏。 这个时候呢，看一下我们这里面的数据，写入端都悬空了，没写啊，我们当前的话，看一批和一体端都是高电瓶，高电瓶 同时为高电瓶，而且 lod 和我们的克里亚这个两路信号都为高电瓶，也就是让 清零一步，清零同步之处失效，同时呢，要让他起在技术的状态，这个时候输出端 qdqcqbqa 啊， 最低位在上面是 qa， 最高位置 qd， 我这边接了四个小指示灯，看看他的一个技术效果，他是如果连线按照当前方式的话，可以实现啊， 从零零零到幺幺幺幺啊，循环往复的进行技术啊，实现冯四六进一等。好，我们来看一下他的 这个效果啊，我们仿真一下，零零零零零零幺幺零零零幺幺零幺零零零幺零幺零幺幺零零幺幺幺啊，以此类推啊，看，不断的进位 幺幺幺呀，又变成零零零，是吧？那么这个非常典型啊，非常典型，这就是一个啊。嗯，事实上是一个十六斤啊，十六。那么这里面也要说一下呢，我们这个激素器， 我们计数器的话，像他这个 q a， q a 的话啊，他的这个频率是我们时钟频率的二分之一，那么 qc 呢？ 啊？ q b 呢？ q c 呢？还有 q d 呢？那么 如果单独去输出他的话，那么分别是四分频、八分频。哇，十六分频，我们这个激素器呢，也可以作为一个分频器来用。 好，那么就讲到这。

大家好，前面我们讨论了用处罚器构成的计数器。在数字系统中，我们广泛使用的是集成计数器。集成计数器的种类很多， 这里我们只给大家介绍一种最常见的集成计数器。七四 l s 幺六幺。 七四 l s 幺六幺是二至十六禁制同步可预制计数器。为了增加计数器的功能，七四 l s 幺六幺芯片有很多功能端，我们看一下幺六幺芯片的管角排列。 r d、 c 为地步清零端，具有最高优先机。若 r d、 c 等于零， 输出端清零。 c、 p 为同步技术，脉冲时，终端上升眼有效，用来进行技术和预制技术的状态。 第三、第二、第一、第零为预制数据输入端，配合 ldc 端和时钟脉冲 cp 可以对计数器任意制数。 ep。 et 为技术，使能端高电瓶有效。 ldc 为同步质数端，具有次高优先机，低电屏有效。 q 三 q 二 q 一 q 零为计数器 的状态端。 c 位继位端。当计数器的输出端四个都位一时，并且 et 等于一时， z 等于一。为了正确使用七四 ls 幺六幺，我们先来看一下它的功能表。 功能表中，第一行是幺六幺芯片的清零功能，只要 r d、 c 等于零时，输出端清零 g， r d、 c 具有最高的优先机。 第二行是芯片的预制数功能，当 r d、 c 等于一， ldc 等于零时，在同步时钟脉冲 cp 上升年到来时，将低端的数据预制到计数器 的 q 端，即 q 三、 q 二 q 一 q 零等于第三、第二、第一、第零、 第三行。第四行指的是若当 r d 非等于一， l d 非等于一， ep 和 et 中至少有一个是零时芯片式保持功能， 最后一行是幺六幺的技术功能。当 r d 非等于一， l d 非等于一， ep 等于 et 等于一时，芯片完成对 cp 脉冲的技术。 用幺六幺集成计数器的控制端可以实现十六禁制以下任意禁制的计数器。常用的控制方法有用 rd 飞端的清零法和用 ld 飞端的制数法。 这是一个清零法构成的实禁制计数器。假设计数器的初始状态是零零零零，由于 r、 d、 c、 e、 p 和 e、 t 都为移， 在 l d、 c 等于一时幺六幺，正常计数。 当计数到一零一零时，此时宇飞门的输出给 出一个零， g、 r、 d、 c 等于零，得到一个低电瓶计数器的输出端清零。 这里特别需要注意的是，一零一零这个状态不能保持住，也就是说在整个技术循环过程中，一零一零不能作为独立的状态存在。 固计数器的状态是从零零零零到一零零一，是一个实禁制计数器。 下面我们再看一下用制数法构成的实禁制计数器。假设计数器的初始状态是零零零零，由于 r、 d、 c、 e、 p 和 e、 t 都为移，在 l d、 c 等于一时幺六幺是正常技术。 当计数到一零零一时，此时的雨菲文的输出给出了一个零， g、 l、 d、 c 等于零。在下一个脉冲上升源到来时， 计数器制数低端的数据送入到 q 端，把 q 三 q 二 q 一 q 零制成零零零零， 又重新开始新的技术循环。这种方法我们称它为制数法。在实际应用中，计数器的种类 有很多种，我们在使用时首先要读懂它的功能表，根据他所能完成的功能来实现我们的要求。有关集成技术器我们就讲到这里。 到现在为止，数字电路部分的全部内容我们已经向大家讲述完毕，希望大家在课后认真复习，总结，掌握内容的重点，能够在今后实际应用中灵活使用。 同学们，到现在为止，我们的课程内容就全部学习完毕了， 感谢大家的坚持和对课程的支持。先秦杰出的思想家荀子在劝学中关于学呜呼使 呜呼中有过经典的论述，天下未学之道，大同小异。作为非电类专业的同学， 学习的电类基础课本课程只是大家进入电工学世界的一把钥匙。虽然我们从电路的基础知识开始讲述了直流电路、交流电路， 一直讲到电子基数，有稳态分析，也有顺态分析，有基本原理，也有应用举例，但这只是一个开始， 大家要想将知识真正的转化为生产力，还需要进一步的探索与学习。在以后我们也将针对某些 知识点做扩展讨论，欢迎大家继续关注。最后，希望我们的课程能起到抛砖引玉的作用， 记起大家对电类相关知识的学习兴趣，进而开取新的学习篇章，再见！

哈喽，大家好，我是老图。这节讲如何用串型芯片驱动数码管，用并行芯片控制数码管的段和位 比较浪费，还有口资源，有没有能节省还有口的方法呢？有，这就是篡行接口芯片， 比如七四 ls 幺六四、 mc 幺四四九五等。这些芯片与单片机是串形连接，与数码管是并行连接的。 我们看第一种方案，用七四 ls 幺三九和七四 ls 幺六四构成四个数码管动态 显示电路。七四 l s 幺三九是二四移马器控制四位数码管的位端。七四 l s 幺六四是门控串型输入 八位并行输出的一位计算器，与数码管的八个段相连接。七四 as 幺三九占用单片机两个 l 口。七四 as 幺六四占用单片机两个 l 口。 第二种方案，用七四 ls 幺三八和 mc 幺四四九五构成八个数码管动态显示电路。七四 ls 幺三八是一个三八移马器 控制数码管的八个位段。 mc 幺四四九五芯片是 bcd 输入十六禁制输出所存以码驱动芯片 一片七四 l 幺三八加一片 mc 幺四四九五最多可同时驱动八个供养级数码管。 七四 ls 幺三八占用单片机四个 lcmc。 幺四四九五占用单片机四个 lc 驱动八个数码罐，显然比七三的幺六四要合适多了。第三种方案对 mc 幺四九五进行改良，用一个创新芯片 就可以驱动六位供养级数码管。关于如何改良这个芯片，我们下一节再讲。这一节就讲到这里，下一节再见。

七四 ls 幺六幺技术器实验。

哈喽，大家好，这里是 ac 创客，今天我们来讲三八一码气，他的全称被称为七四 lm 幺三八， 为什么叫他三八一码器呢？我们可以将他的名字拆开来看，前面的三八二字说明他有三个输入端口，八种输出状态。后面是一码器，说明的是他可以将三位二进制的编码转换为八位十进制的编码。 先来简单科普一下二进制与十进制，我们所说的二进制就是逢二进一，而十进制就是逢十进一。三八一码器的输入端代表着三个二进制数， 我们来列一个他的针织表，我们可以看到三个二斤之数，一共有八种不同的排列组合，代表着时间 印制当中的零到七，一共八个数字。讲完理论之后，我们来看看这个芯片到底如何使用。他一共有十六只银角，在他的第十六角和第八角分别是他的正极和负极， 他的一二三、三只银角是他的信号输入端，四五六是他的使能端。使用的时候四角和五角接低电瓶，六角接高电瓶，七角和九到十五角分别是他的信号输出端。 这张图是他工作时的针织表，不要觉得很大就觉得非常困难，其实非常简单，前面这三个代表的是使能端的状态，这三个是三个输入端， 在这里是七个输出端，使能端如果接的不对，他的输出所有的都是高电瓶。在使能端接的正确的情况下，按照输入时的排列组合，可以输出八种不同的状态。 这是我搭建的电路演示模型。 好了，这就是 lm 幺三八芯片的使用方法， 今天的内容就到这里了，大家有什么问题可以在评论区留言，谢谢大家观看，我们下期再见！

本次视频呢，来介绍一下采用七四 s 幺六幺实现五到十五的循环技术， 那么由于呢，这个循环技术他的初始状态是五，不再是零了，所以 无法采用异步清零法，也就是这个可列端反馈信号接到可列端前面去实现。我们说这个八进式进书啊，九进式技术啊，我们采用异步清零法，他是初始装的，是零是没有任何问题的。 那么如果我们反馈信号接到可利亚端，那么输出状态 q a 到 q d 会立刻清为零，这个跟我们所要求的是不一样的，当实现循环技术其实状态不再为零的时候，只能采用同步之数法， 那么就反馈信号要接到漏的端，把初始状态 abcd 写到输出状态 qa 到 qd 中， 那么所以说呢， abcd 的状态就是我们循环技术的起始状态，对于本题来讲，他要求是五，那么因此 abcd 就应该是零幺零幺。具体说来，那由于这个 d 是最高位， a 是最低位，所以说零幺零幺，那么 b 和 d 都是零，那么我们接低电瓶，所以说把 b 和 d 连线连到 ground， a 和 c 都是幺， 那么全部领到 vcc， 那么这个时候呢，反馈型号什么时候都反馈呢？由于七四 s 幺六幺，他是一个 什么呢？他是可以实现四位二进制的技术，他到最终幺幺幺幺到十五的时候呢，下一时刻会自动清零，同时会发出进位脉冲。我们这里面呢，可以 把 q a 到 q d 接入一个四入的宇飞门，作为反馈信号送的漏斗段， 那么当他满足幺幺幺幺的时候，让他做好准备实现啊，等下一个时钟脉冲来临的时候呢，然后就发出质数信号，制成零幺零幺，也就制成我这是可以实现的，但是比较麻烦， 我们也可以直接加一个这个飞门，因为我们这个本身呢，他就可以实现零零零零到 幺幺幺幺，等到幺幺幺幺之后呢，再过一个始终脉冲，他会清零，会自动发出一个进位脉冲，因此进位脉冲我们取一个反为低电瓶的时候，这个时候呢让他开始自速， 这个时候就把 a、 b、 c、 d 写到 q， a 到 q d 中，实现了五到十五的循环技术。那么现在仿真一下，看一下效果。由于呢，这里面 五到十五，我们没有办法用数码显示馆来显示，零到十五，他会出现乱码，因为我们那个数码显示馆只能 实现这个零到九，所以这里面采用四个小灯泡来看他的效果。好，仿真一下看看效果啊，二三四五 六七八九十，十一，十二，十三，十四，十五， 十五，之后有五啊六，那这就实现了五到十五的数，因为刚开始呢，那个零一二三是没有办法的，对吧？但是等我们一旦进入这个循环技术状态，他就会循环往复的不断记下去啊，实现了五到十五，你看啊， 十五，下一个就是五啊，零幺零幺啊，这样就循环往复的实现五到十五的技术了。好，这视频就介绍在这里。

好，今天给大家介绍一个芯片，七四 l s 零四，那么我们呢现在可以看一下这个实验电路，对，这个七四 l s 零四是一输入一输出端， 这个是他的实验电路，那么呢我们呢可以把针这本列出来，他又输入 a， 输出是 y， 那么我们呢现在可以看一下它的电路， 在这种状态下， a 输入现在是一， y 输出是零，那么我们呢把开关打下来， 输入现在是零，输出现在是一。那么呢，通过真值表的分析，我们可以看到他的输入和输出是反向的 状态相反，所以呢，我们就可以判断出七四 l s 零四，它是一个分门电路。 那么对于呢分文电路来说，我们呢用他的逻辑图来表示出来， 这边输入的是 a， 这边输出的是 y， 那么对于这个分门电路来说，它的逻辑表达是是 y 等于 a 的 c。 好，这就是我们今天介绍的 s l s 零四。

天，我们来看七四 ls 零四，他也被称为六反向器，在他的内部有六个飞门。接着看七四 ls 三二，他也被称为四二输入货门。 很简单，就是在他的内部有四个两输入的货门，封装在一起，但是工作时互不影响。七四 ls 零八内部有四个二输入的雨门。七四 ls 零二内部有四路独立的二输入货飞门。 七四 ls 零零内部有四路独立的二输入与飞门。七四 ls 八六 内部有四路独立的二输入易货门。七四 ls 二六六内部有四路独立的二输入。囤货门。 看完这些，大家一定对七种门店路的芯片有所了解了。接着我们通过仿真软件看一下他们分别在电路中如何运行。 在仿真软件上，我搭建出了七个门店路的演示模型。接着我们分别来看一下七种门店路各自的电路运行情况， 现在开始运行，我们先来看飞门，飞门现在没有电瓶输入，输入的是低电瓶，输出为高电瓶为一，按下之后输入高电瓶，输出为零，所起到的作用就是取反。 接着我们来看雨门，雨门在电路中起到有零出零，全一出一的作用，也就是说在电路中输入有一个是低电瓶，输出就是低电瓶，只有两个全 全部为高电瓶，输出才为高电瓶。接着我们来看货门，货门在电路中起到有一除一，全零除零， 现在是全零的状态，所以指示灯不亮，但凡有一个开关按下去，或者两个开关全部按下，指示灯都可以点亮。接着我们来看宇飞门，宇飞门就是将雨门和飞门的特性结合在一起，所以他的特性就是有零初一全，一出零， 所以想让他熄灭，只有两个开关同时按下。现在我们来看和飞门，和飞门就是将和门和飞门的特性所组合在一起， 所以他的作用就是有一出零全零出一，想让指示灯亮起，就需要两个开关同时断开。 现在我们来看易货门，易货门在门店路当中属于传统的组合门店路，它是由与门和门非门所共同组成的，它起到的作用是输入相同出零不同出一，现在两输入都是低电瓶不亮， 但凡有一个输入不同指示灯可以亮，同时输入高电瓶，指示灯又不会亮。最后我们来看同货门，同货门也被称为异货飞门， 他就是在易货门的后面加了一个非门，所以所有的输出与易货门相反，所以他的作用就是相同出一，不同出零，两输入相同指示灯亮起，两输入不同指示灯熄灭。 到这里关于基础门店路的全部章节已经结束了，大家在视频过程中有任何疑问，欢迎在评论区留言，谢谢大家观看，我们下期再见！

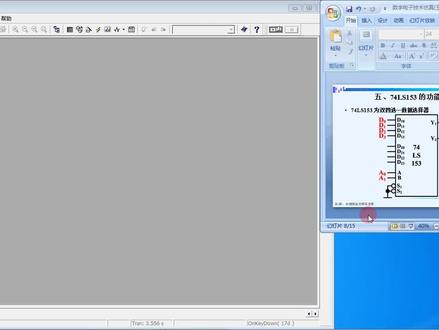

采用 muticine 对七四 l s 幺五三的功能进行仿真。七四 l s 幺五三是一个双四选一的数据选择器，它里边包含了两个四选一的数据选择器，其中上边的 d 一零到 d 一三和输出外一构成一个四选一，下边的 d 二零到 d 二三和外二构成另外一个四选一。下边的 a 和 b 是地址输入端， b 为高位， a 为低位。 要让电路正常地实现数选功能，使能端 s 一 s 二需要接地。下边我们就来用 mutism 对它的功能进行仿真。 首先新建一个工程，然后保存一下，保存为五七四 l s 幺五三功能。 呃，由于我们做的是数字电路的仿真，所以说需要更改仿真设置，改为真实需要电源和数字 d。 接下来去找七四 l s 幺五三，我们从左侧的快捷栏中找到 t t l， 点一下，然后找七四 l s， 这里边呢就都是七十 l 系列的元气垫，我们要找的是幺五三，从上往下 慢慢的找，找到幺五三双接就可以把它放在这个地方了。接下来呢就是对这个电路进行构建， 我们双击七四 s 幺五三，会发现它需要 v c， c 和 ground， 所以说找到电源的快捷按钮，点一下， 选择 v c c， 先放一个电路电源，然后再找 deground 数字 d 放到这个地方，此时的话幺五三才能够正常的工作，有了正确的电源和接地了。 然后根据右边的电路图，我们需要让 s 一 s 二，也就这个地方的一 g 二 g 接地，选中 ground， 复制粘贴放到下边，然后把这两个直接和它连到一起就可以了。 接下来我们要对上边一号的四选一进行数据测试，首先呢需要设置输入，我们需要在仿真的过程中能够自由的调节 b， a 这两个地址以及 ic 零到 ic 三这四个数据的输入，所以说呢需要用单刀双子开关来切换他们的输入状态，是电源高电瓶还是接地的低电瓶。 接下来呢就是去找单刀双指开关，他在我们的基本这个元器件中点 点一下，从这个列表中找到 switch， 然后选择第二个单刀双指开关，双击就可以把它放到我们的电路图上了，之后的话右键选择水平翻转。 我们一共有六个输入端，两个地址，四个数据，所以说一共需要六个单刀双指开关，所以说直接 control say， ctrl way 粘一个， control way 再粘一个， 再加一个，这就四个针对于上边四个数据输入，然后还需要两个对应的则是地址 b 和 a 的输入，我们呢需要改他们的 快捷键，首先最下边的双击之后点 a， 设定为快捷键 a， j 五呢，双击之后点 s 设定为快捷键 s， a 和 s， 数据呢，我们用 z， x， c， v 去设置快捷键 z 这个呢是 x 这个 c， 这个 v 都是双击键盘上点一下 z， x， c， v， 然后点确定就可以了。 之后的话呢就可以开始接线了， a 接 a 这个，第二个 g， 五呢接上十四号引脚，上边的四个分， 分别对应的就是六五四三，六五四三。最后则是我们的 按键，单刀双指开关，一端需要接电源，一端需要接 d， 这样子的话才能够通过快捷键切换它的高低电瓶的输入，所以说呢，还需要 ctrl z、 ctrl v， 把电源拷过去一个 复制粘贴，把接地端拷过去一个，然后呢开始接线，所有 开关的上方都接电源就好了，一个一个把它接好就行， 然后所有开关的下方都应该是接地， 这样子的话呢，就可以通过 a、 s、 z、 x、 c、 v 这六个快捷键切换地址输入和数据输入了。最后我们需要看的就是输出它的变化情况， 从左侧快捷栏中找到指示器这个按钮，点一下里边呢找 pro 吧， 随便找一个，比如说我们找到一个 blue 的，把它放在这个地方就可以了。要测的是 输出的外衣高低电瓶，所以说把 pro 直接连到外衣的输出端就可以了，当输出大于二点五伏灯就亮了，小于二点五伏灯就灭了。 接下来就可以开始进行仿真了，我们看一下下边需要仿真的内容。首先是看地址为零零的时候对应的输出， 先开始仿真，地址为零零意味着是 a s 为零零，也就是按一下 a， 按一下 s， 此时的话呢，两个地址输入端都接地为零零的地址， 然后按一下 z， 多按几下开关，不停地切换，发现输出不变，再按 x 多切换几次发 线，输出也不变，再按 c， 输出也没有变化。最后按 v 就会发现 v 接电源输出灯亮， v 接 d 输出灯密，它们之间是相关的关系，也就是说此时地址为零零的时候，我们的数据是选择了 i c 零作为输出的， 而 i c 零呢，在我们前面的电路图中对应的就是 d 零的输入信号，所以说可以直接写输出就是 d 零。 接下来再看第二横零一的地址输入端，我们说 b 是高位， a 是低位，因此的话应该按一下 s， 就会让它的地址变为零一。 此时的话呢，仍然是一个一个去按，先按 z 没有关系，再按 x， 没有关系，再按 c， 发现输出和 c 对应的这个输入有关系， c 对应的是 c 一，再按 v 没有关系。因此的话，可以判定此时的输出就是我们的 ice， 它相当于把这个数据选择输出了。 因此的话就可以得到结论，在地址为零一的时候，输出的信号就是我们的第一这个输入信号。 然后再看一零这个地址，按一下 a， 按一下 s， 地址输入为一零。 接下来 z， x， c， v， 每个都按几下，先按 z 没有关系， x， 可以发现按 x 的话，输出是有变化的，它们之间有相关性，再按 c 没有关系，再按 v 也没有关系，因此的话，输出就是 z 和这个 x 对应的 i c 二的数据， i c 二呢，就是我们的第二，所以说此时数据选择器是选择第二这个信号输出的。 最后再看地址为一一的情况，按一下 s， 两个都是高电频，地址就是一一。此时的话呢，仍然是一个一个去按。先按 z， 可以发现 此时输出就是 z 所对应的输入端， x 没有关系， c 没有关系， v 也没有关系，而 z 所对应的输入 i， 那这个 e、 c 三也就是我们的第三这个数据输入，所以说在地址为一的时候，输出就是第三， 这样子的话呢，我们就把七四 l s 幺五三它的功能完成了测试，最后保存一下就可以结束了。

哈喽，大家好，这里是数电考点之机。嗯，七是 ls 幺六幺的一个题。嗯，这一题我们来看一下它。这个是 用七四二幺六幺构成一个十二金子的技术器，他用采用的是反馈支书法。我们反馈支书法的话，他就是输出简易就可以了。 我们从零开始，零一二三四五六七八九十十一十一的话就是八四二一。 嗯，八幺幺零幺零幺幺。然后输出的话就接幺零幺幺， 然后这样子他然后接一个，接一个宇飞门，宇飞门就可以了，然后接到呃，接到，然后地上，然后点 c， 二是那个一是那个反馈心灵法，然后接这个， 然后输出，输入的话就从零四个零就可以。然后他的他的表示意思就是说啊，这里这里是接 啊，这里接一，这里这里都不用管。然后他就是零零零零，一直到幺零幺幺。他的状态图就是零零零零 零零一零零幺零零零幺幺零幺零零幺零幺 幺幺零零幺幺幺幺零零零幺零零幺 幺零幺零。然后这里是幺零幺幺。嗯，走到这里之后呢，就直接走到这里， 他就构成了你看一二三四五六七八九十十一十二。所以他这个就是构成了十二禁止的。嗯，等于十二禁止。这就是用反馈 字数法说，这是一个全过程。反馈字数法就是这样子做。如果他题目说要给一个易不清零的话，如果用易不清零， 然后上面图不变的话，就是比如说我下面还是接零零零零，这是第三第二第一第零 扣三扣二扣一扣你。然后这里是 c 二飞，这是第飞， 其他的不用。哈，其实就暂时先不画了哈，跟上面是一样的，如果用易不清理的话，易不清理，比如说他要是十二金子，如果他是十二金子，我们就直接直接接十二金子，就八四八四二一吗？ 就是幺幺零零就等于十二对吧。然后就接这两个扣三和扣二， 然后也是这个雨菲们接到 cr 上面，接到 crc 上面，然后剩下的是跟别人的类似，然后他的状态图的话，状态图他其实跟上面这个反馈支书法差不多，就是一直接接接接，接到 幺零零幺到幺零幺零到， 接到幺零幺幺零幺幺，然后接到幺幺零零。 他这里这个箭头是用虚线表示，然后如果说一到这里，他就直接就变成这里，然后他这里也是变成这里的。具体他这个原因是什么？就是这边的这里。嗯，他这个一步， 他这里是这用一步清零的话，他就是张 cl 二非为零次 呃扣零扣三七零。他就是这个意思。然后他这个一不清零的话，一不清零就停减了，你就他题目说是几斤子，你就输出减几斤子，然后输入的减零零零零。如果是题目要求是反馈之数， 题目要求反馈之数。输入接也是接零零零零。这是第一种方法，零零零零，然后输出的接禁止数减一，就是输出禁止数减一。 然后第二种方法呢，就是说我可以输入任意改变数字，比如说我输入是我接二二，就是零零幺零零零幺零。开始数二三四五六七 七八九十十一十二十三，就是接到十三十三是多少，十三多是就是 就是幺幺零一对十三，二到十三，他这个禁止数也等于十二。 义不清零的话，他不反馈之数的话，他就是有时候输入他会要求你说我输入不为零，我输入等于 n， 等于多少多少多少， 然后他就差不多差不多就是这个样子。七四二幺六七四二二四幺六幺的话，在专升门考试中基本上就是这三种处理方法，只要是掌握这三种处理方法，基本上是就可以了。谢谢大家。

好，这个视频呢，我们介绍一个集成电路芯片啊，那么这个集成电路芯片呢，是一个七四系列的 as 零零集成电路芯片， 那么在数字电路当中的七四系列呢，是一个 tta 这种逻辑电瓶，那么还有一个就是五四系列的，它是一个模式电路的一个 一个系列的芯片。那么其次这个系列的芯片的电源电压呢？一般都是五伏，也就是说他的离西西的供电电源是五伏的电压。 那么这个是一个什么芯片呢？它是由一个集成电路，是由四个两四个两输入的与飞门组成的二极管， 也就是说发光爱极管的驱动电路模块，那么这个是什么意思啊？那么也就是说这个集成电路呢，它里面有四个， 也就是说两输入的与非盟，那么也就是说一号两号是输入，三号是输出，那么四号、五号呢是输入，六号是输出， 那么这个是八号输出，十号和九号呢是输入，那么这个是是十一号是输出，十三号和十二号是输入，那么就是有这四个与非盟组成的这样一个集成电。 好，我们再看一下这个集成电路的我们这个序列号怎么看，就是说我们这个银角的管角号数 一般都是以这个缺口的下方，那么是这样练习针，也就是说一二、三四、五六七吗？那么总共这个是一个十四、十四个银角，那么这个是八九、十、十一、十二、十三、十四， 那么七号角的是这个集成电路的一个供电的一个接地，也就是电源的负极，那么对应这个角呢？一般集成电路的是这个角是接地，这个角呢一般性是电源的正，也就是离西西的正五伏。 好，那么这个模块是怎么工作的呢？我们看一下假设呢，这是我们以这个这个与飞门的输入为例啊，就是说 一号角和两号角呢，是它是一个输入码，三号角是输出，那么假设我将我们将一号角两号角连起来，那么在 在这里呢，我们输入一个假设，输入一个政府的一个高电瓶， 那么与非盟告诉我们他的特点是全腰为零吗？他是有零粗腰，那么既然这两个都是腰吗？也就是说凹电瓶正五伏吗？那么这里的输出端呢？就变成了零服， 好输出端变成零伏以后呢，我们在这个发光二极管上的，我们接一个假设接一个正五伏的电压，那么这个电压 电流呢？就是由于这里是零伏吗？那么这里是正五伏，那么这里就有压差了，那么这个压差是一个正五伏的压差，那么通过这个阿一的电阻两百五十欧姆，我们大概算了一下，大概在两百五十欧姆的情况下呢， 就是说电流从这个艾灸管流入流到这个电流进这个集成电的芯片。三号角， 那么由于七四 a 二四零零集成电流呢，他他的驱动能力，他的灌入电流和和发出电流的 就比较大，那么所以他对进入到这里，比如说这里有个二十毫安的，二十毫安的电流进去以后呢，他的驱动能力很强，所以在这里是低电瓶的情况下， 这里就可以使这个艾灸管发光，艾灸管点亮，那么同理四号角五号角也是两个输入端，那么六号角是输出端，那么这两个如果都是高电瓶的话， 这个六号角的影响呢？也是灵符，那么对这个发光氨基管也可以点亮，好，这是点亮的状态， 那么假设我们在这里输入端一号角和两号角输出，输入一个零伏的点压，也就是说输入一个低电瓶的点压， 那么有零的话，那么这里粗腰，那么处理粗腰的以后，那么这里就是三号角变成了一个正五福的典雅，那么同理六号角也是一个正五福， 是我们在这里也是四号角，五号角也是输入一个灵符的电压，那么由于这里是正符，那么这里外部的一个正符，那么他们就没有压差，那么这个电流就流不进这个 集成电，那么这个 led 发光爱极管的也不会点亮，那么这个就是一个七四 l， 是零零一个专门的一个驱动的电路，也可以驱动，他就可以驱动那个 led 的 艾基管的一个模块，那么他是驱动能力非常强，他的带载能力和灌入电流也就是非常大，所以用这个芯片呢，使我们就是对于这个输入和输出呢， 就是一个比如说是高电瓶变成低电瓶，或者是低电瓶变成高电瓶的这个逻辑，就是起了一个非常好的一个作用，好，这个就是一个七四 ls 零零集成电路，介绍啊，我们就介绍到这里，谢谢。

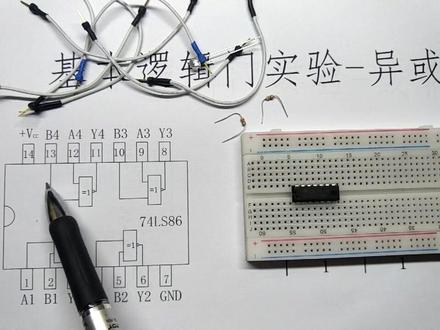

大家好，我是清风，今天这节课呢，我们来做这个一号门的实验，每次时间课就换一个不同的芯片，呃，每次只做一个，也让大家能够更容易的去理解和消化。 嗯，我们看看啊，今天这款芯片是一号门，就是七四 ls 八六，这款芯片八六同样是双列直插，然后十四加的 七四 ls 八六，我们把这个芯片装在这里啊，我们先看一看这个芯片的那个结构， 他的内部结构四个一号门，四个一号门分别接在他的一二三四、五六 八九十十一、十二、十三这么几个角上面啊，这边是三个，这边是三个，这边三个，这边三个，他是这样的，这每每三个角就是一组，三个角一组，这是一组，这是一组，这是一组这样的，然后他的输入一二四五、 九十十二、十三，这基本上这个四个门的这个电路啊，他的脚管脚结构基本上位置是一样的 啊，他就是一二输出三啊，一二输入三输出，四五输入六输出，都是这样啊，然后从这边开始，十二、十三，十二输入十一输出，十九输入八输出。好， 这是他的实验结果表，我们到时候一边做生意一边填这个表，那么用到的器材， 器材就是一片这个七四 ls 八六的芯片，然后杜邦线，嗯，一个 led， 两个限流电阻，我们来接这个电路啊，这个电路接起来比较简单，我们先把电源正接上， 店员服， 然后是我们用这个吧，我们每次实验都是用这个边上靠边这个，因为靠边这个对于这个板子来讲就比较容易，他就是靠这个边上中间的话还有飞线就很麻烦， 我们试验一个就能够看出他的结果，没有必要就是说每一个都输出，对吧？那一个是一个是对的，那其他的肯定是对的。 那么这个输出第八角输出，第八角输出就这个角，这个角我们把正极接在他的输出角，把负极通过一个限流电阻接到电源负极上， 这个限流电阻是为了保护这个芯片的，保护芯片保护这个 led 灯啊。然后这边再来一个限流电阻，这个限流电阻接在他的正，然后再接到这边来， 然后还有一个负，也就是他的输入的一个零，那么负极是他的输入零，这是他的输入一，这是一，这就在五伏上面，这就是高电瓶，这是低电瓶，这两个电瓶在这好， 他的输入端一个 a， 一个 b， 这两个是他的输入端 a 和 b 这两根线，然后把电源接上，我们来测试一下这个这个异货门的功能， 五伏的电压附近 正气。 好，我们来看输出结果，首先零零看锁的输出是什么啊？ 这边是零，这边是零，零零 输出燕子脸 零零一， a 是零， b 是一，那么看看他的 a 是哪里？ a 是第九角， a 是零，那么 a 就不动， b 是一， b 几的一声，他就会有输出，你看到没有， 他就数出一，我们再反过来， 这个写着高定评，数数也为一幺零，数数也为一幺幺，两个都是高定评， 两个都最高，一名出租为零， 这就是一伙们。 这是一货门的一个实验结果，那么我们看这个是输出的结果，实验结果我们就可以非常清楚的看到他的输出和输入的关系，对吧？为什么叫一货门？ 易货们，就说他有相易的，你看这两个是相同的，对吧？相同的输出零， 相遇的就是不同的输出，一看到没有，只要他们两个不同就会输出一，他们两个相同就会输出零，不论你是一还是零，对吧？不论你是高电品还是低电品，只要他们两个相输入，只要两个输入的 是相同的，那么他的输出就是零，只要两个输出不相同的输出就是一，所以叫易货门，易货嘛，他这个易货嘛，相易以后输出的就是易嘛，对不对？这就是易货门，这是我们今天说的这一款芯片，四个易货门的一个芯片， 然后他这个一和门的这个符号是一个等于一的，对吧？那么等于一，我们也可以这样理解，等于一的话， 我需要的结果就是一，那么一就是我需要的结果，那么一或他不一样就会数出一，对不对？不一样，一或不一样就等于一， 不一样就等于一样是等于零，对不对？这样去理解他就比较容易理解。这个时间也比较简单，那么我们今天这个时间就是比较成功的，已经做好了。嗯，大家如果有 兴趣的话，可以自己去买一些相关的试用器材，其实这个东西也不贵，很便宜，然后回来自己做一做实验，这样对自己学习这个数字电路啊，有一个比较直观的了解，我们一边做实验一边写结果，那么这样的话 就很容易记住，对吧？我们实验的目的也是为了让大家更加直观，更加明白的去了解这款芯片的作用。呃，了解他的一些逻辑关系，那么今天这个时间就做到这里，谢谢大家。我是清风，欢迎大家点赞、关注、评论。
