三星电脑显示器一条横线修复方法图

今天收到一台贵州的粉丝寄过来的一台三星的显示器，说的是用吹风机吹，一吹花瓶就能好，如果不吹的话好不了，上高刷新的话都要催很久都没有用，一直是花瓶。 收到了啊，屏幕没破，看一下型号，二十七寸的二 k 幺四四合资。我看起来确实是比较严重啊，滑屏，拿吹风机吹，先拆开后壳 小问题，给他上上三根线，让他立马恢复。已经搞定，但是这瓶里面怎么那么多脏东西呢？这好像是运输中瓶里面进入的灰尘，不是表面的， 看样子还得给他里里外外来个大宝剑的，里面的灰比较多，外面的屏也比较脏，这个得收到的时候就能看到了。下面给他上大宝剑， 里里外外给他宝剑一下，回去还能再站几年。 ok， 大 宝剑做完了，锃亮锃亮的，再开机看看效果啊， 里面的卫生也清理了啊，里面的一些灰尘杂质也都处理完了， 幺四四的正常，六十也正常， 再伤到幺四四可以了，完美搞定，可以收工了，下班。

大家好，今天分享一个想吸气维修的视频故障就是视频里面那样图像上下跳动，中间还有很多横线，模糊不清，虽然这个屏幕有点老了，但是这种故障还是比较常见的，所以还是值得拿出来分享一下，简单易学， 不用专业的维修人员，普通人在家一样可以搞定。接下来呢就看一下怎么操作的。 第一种方法可能有一点点暴力，就是用手用点力往屏幕上面一敲，可能就会好了，那像我这样敲一下，是不是马上就消失了这个故障， 但是呢，这种操作方法呢，是治标不治本的，可能以后还会反复，什么原理呢？等一下告诉你。接下来呢就是用到第二种方法把显示器拆开， 拆开之后呢，找到平板上面的一个排线，把它拆下来，然后用酒精或者用橡皮擦把它擦一遍， 处理完之后呢，最后来开机看看效果， 看到了吗？一切正常，颜色效果 ok， 一切恢复正常。怎么样操作下来很简单吧，你能动手吧。 最后总结一下引起这个故障的原因，主要是那个排线接触不良引起的，那导致这个接触不良的原因又是哪些呢？第一就是长时间没用， 第二就是在回蓝天的时候也是很容易引起这种故障，所以在回蓝天的时候要经常开机。第三在秋冬转季的时候也很容易引起这种故障，因为温差较大，也就是热胀冷缩的原理。今天的视频就分享到这里， 关注我，分享更多有用内容。

今天呢我们一起来讨论一下现在的响起，为什么出现了横线，好多就修不了的呢？ 这里呢我准备了两块显示器，这块显示器呢是我们现在市面上比较常见的一款，就是无边框，他的两边与顶部都没有边框，那这一款呢就稍微比较老点的显示器，那么老点的显示器呢，他的屏幕 是有一个这个铁框的，拆了这个铁框之后呢，我们可以看啊，这款显示其他的侧边呢，有这个三个小靠谱。 像这一款显示器如果出现横线的话，我们就可以去修这个侧边这个客服。你像这一款新的显示器呢，他如果出现横线的话，那么他侧边这个客服去哪呢？他 侧边这个扣腹呢，集成在这个玻璃的内部呢，所以说就没法修，出现横线的话，我们去修侧边的扣，那么如果说出现竖线的话就修 x， 也就是底部这个扣， 所以说家里这种无边框的显器或者是无边框的电视出现了横线横带都没法维修。

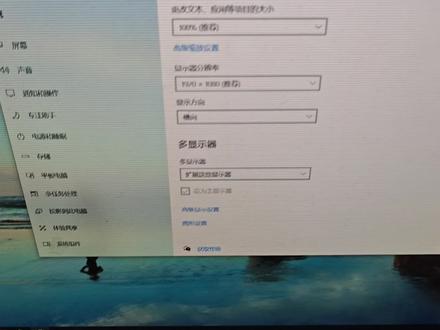

兄弟们，今天来尝试修一个显示器，这显示器满屏横条纹，从上到下，偶尔还闪一下， 抖音上面有的说扣两个电容就好，还有的人说是显示器的歪向的排线有断裂，所以才会出现。我觉得第二种更靠谱一点，现在我们就来尝试修。 兄弟们，我刚刚拆了第二颗，看第二颗已经往上移了，现在现象变了，它是一会有一会无在闪着，按照抖音的说法呢，要继续拆第三颗。我来，我现在再试一下。 兄弟们，现在刚刚才的第三个也断掉了，确实没有横线在这里闪了，但是最顶上还有一根红色的线，看到吧，这就不知道现在要动哪个了， 我觉得到这个程度已经算好了，你们说我要不要再去拆电阻呢？ 现在我从左往右二三四这三颗电电阻我都拆了，再来看一下上面这根横线是不是消失了。把第四颗拆了，满屏横线又出来了，第四颗不能拆。 兄弟们，我现在把第四颗复原了，待会上店看一下。把第四颗复原也不行，哪里搞错了， 还是有满平衡线。兄弟们，经过我多次尝试，现在又恢复到原来最初的样子了， 这是网上说的什么？拆第二根，第第二颗，第三个电阻其实还是不太行，有时候又会闪现满屏，网上说的方法根本不太实用。 我现在是左边拆了两个，就是 ck 八 b 和 ckb 七，右边也拆了，右边是 a ck 七 a ck 八 a 一 感觉还是得拆其他的。这种故障毫不犹豫可以确定是 y 的 问题，就是屏有一边 y 已经坏掉了，我们首先要判断故障部位就是它的哪一边外坏，是左边的外坏了还是右边的外坏了？首先我们需要对电视进行点半边，我们随便把电拔掉，然后我们随便点一边， 把它点半边。 a g 的 屏，我们点半边的话需要用手去触摸方向，给他一个触发信号，首先开机，开机先把电视点亮 好，背光已经点亮，可以看见这边图像是没有的。好，这是我们用手给他一个触发信号。好，我可以看见点半边，看见这边图像完全正常。好，那就说明这台电视它的外的问题是它的视频中右边的外坏掉了，接下来我们就是第一步给它断外，断外的话很简单， 如果我们断外只是对边条不不去缝线什么的，我们只需要给它断十四条。十四条的话很简单，排线可以看见这里有黑色的灰尘，两边都有，这个灰尘，其实就是它的 vga 点。啊。好，我们从从这里用个排线啊，我这里为了方便演示，我就用刀把它割开，你们操作的话，你们最好是用用排线胶带排线， 这样，这样就差不多刚好十四条，这条黑色线就算微接起，微接起这条线是它的十三条，我多了一条十四条。好，我们接下来我们把它排线插上去，然后通电开机，看一下是什么效果。好，接下来通电开机 按按键，开机按按键，这个按键不是很灵 按，按按按键不是很灵。好，再按一下，哎，太不给力了，浪费时间啊。 好，然后现在打开我们来看一下，可以看见现在图像是没有任何闪烁，但是可能视频中不太看的出来，它这个画面看起来有一点，有一点很细的横纹，很细的横纹视频可能看不出来，这个情况下这个横纹我们就需要给它费线， 我们给它飞线就可以把这个横纹给它飞掉啊。视频中这个拍不出来，拍不出来这个横纹的话，我们要怎么去飞的线？就是对边条，对这个边板，边条这个转角处外的转角处，我们给它飞个十六伏电压， 飞十六伏的电压的话呢？飞怎么飞？一般它都有标记啊，都有标记，我们可以仔细看，这里有个 v g h 啊， v g h， 往里面往往内侧数第五个点，我们给它定位，给它第五个点，给它接个十六伏，但是刚才我们放外 断了的话，一共断了十四条，就是这条这个灰尘这条线也是微接器，如果往里面数的话，第五条的话，如果我们现在给他飞线的话，他肯定是飞屏就短路了，因为这里没有完全断开，所以说这里我们需要飞线的话，我们就需要给他断二十条， 十条，往里面数六条，二十条。好，这样的话我们飞线的话第五个点就不就不会短路，就不会出现短路的情况啊，这样二十条，这样，这样的话我们就可以飞线了啊，避免出现短路的情况。把这里微接器这里标记的一个点位好吗？里面数一二三四五，一一二三四五，这个点我们再刮出来， 先全部关水，然后拿上我们的高铁焊锡丝，对第五个点位给它上锡，我们去给它连接起泡线，就是给它一个电压啊，然后这个定位置，这个位置应该就是十六伏电啊， 好，然后我们拿上我们的起泡线啊，算一下，我们这个起泡线是免上锡的，可以直接往上焊一百一百五十五度的，然后我们可以把这点给焊上去。 好，现在就接好了，接好了接下来我们就来通电试机，通电开机来把电视立起来看一下， 可以看起来这个横纹明显是没有了，横纹横纹明显没有了，接下来我们就来等它进了系统以后来试一个图像，来看一下图像是什么效果。我们给它试上图像，可以看见我们端外这边的颜色明显的 明显的不一样啊，明显的颜色偏色，而且偏色很严重，明显和看见两个美女的颜色不一样啊，很明显。接下来这个偏色问题我们应该怎么处理？我们很多 a l g 的 屏，当然当然也不是全部，有很多 a l g 的 屏断开以后它会出现偏色的情况。首先我们的逻辑板进行查看，这个逻辑板的话我们可以有 编程器，有编程器的话我们可以给他刷刷刷数据，刷电压数据，如果没有的话就算有刷小我的小板，这个是 a 四 m 四零八零，这个是可以加小板的，加小板应该怎么加？

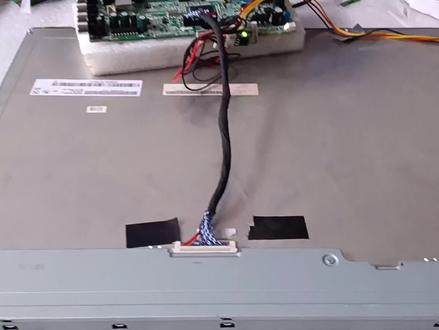

哈喽，大家好，今天接着给大家带来液晶屏维修案例分析啊，首先咱们来看一下咱们面前的这一张是这个 aup 啊，有答题来看一下具体是什么问题吧啊， 通过这个画面观察呢，异常的情况下就是这个底下横线啊，白色的横线，白色的横线呢，他属于这个横向问题，横向问题的话，咱们首先就确定他这个 侧边啊，外轴，看一下有无断线，有无损坏就可以啊，像这种明显的故障呢，就好像说是呃，数字的啊，这个亮线之类的啊，都是一样的问题， 竖向的就是这个提臂，横向的就是这个外驱动外轴啊，所以说咱们大家碰见这个问题的时候要依次去处理啊，好了，现在咱们直接拆机啊，给他拔下来， 拔下来以后呢，把它这个铁壳给它拆开啊，一般的这种显示器用品啊，大多数都是逻辑板和这个边板一体式，所以说修这种修这种这个板的故障，你就不可能去换板了，因为换板的话你就很费事 呃，所以你就要修，所以说咱们平常修的比较多啊，虽然这个这块屏他不是这个版问题啊，就是顺便给大家在这边给大家说几句啊， 给大家拆出来 高级花卉呢，这点啊，都比他里边大。 好了，现在咱们已经拆开了，给大家看一下他这个 这种结构，想必大家看过我的视频的话，都对这种结构有着一定的了解啊，大家看一下逻辑版和边条是一体的，所以说他这个维修难度啊，就不允许你去换逻辑版，因为你换逻辑版就等于相当于把这一整条全都换掉啊， 好了，咱们直接进行这个那条横线的啊，问题啊，把这个边框给拆掉好了，现在咱们拆出来平通好电以后，咱们直接可以看到这个横线 的位置啊， 先给他标好，标好位置以后呢，咱们接着来看他所对应的这个 外轴啊，看一下有无这个断线之类的，他在于这个两者的中间部分，所以说咱们往这边看一下啊， 看了一下没有什么断线，用手按的话也没啥变化，因为这张屏啊，他是贴过膜的，就是换过膜，他换膜的情况下呢，我们就要考虑他是不是由于这个换膜的人啊，这个刀片的锋利，直接把上面的这个 it 的玻璃给他呃，刮断了什么之类的，或者是把 tvb 刮坏了， tvb 现在没有损坏，现在咱们现在就看语音，这个他是不是把玻璃刮坏了，把玻璃刮坏了的情况下呢，就要看一下了 啊，咱们先把这个 tb 给取下来，清洗完成以后，看一下是否由于这个玻璃的损坏， 或者咱们不用想那么多，直接进行一个踢外轴的更换，然后直接观察结果即可。好了，咱们先来给他取下来清洗一下 好了，现在经过我们上面把它这个蓝胶给它封下来以后啊，用这个酒精清洗一下表面，咱们找到了问题所在地啊，大家来看一下，大家看见没有这个 芯片上方这块黑点啊，他这个黑点是两根线搭线了，就是说两根断线搭线了，碰到一起形成了现在这个横线，大家看一下，我用手给他顶一下啊， 用手捏一下，大家看见没有，他是有跳动的，好了，现在问题找到了，最终确定使用他 断线导致，所以说咱们直接更换即可啊，确定问题以后咱们现在更换清洗或者清洗玻璃就不给大家拍了，节省时间，直接给大家拍这个压完以后的情况。好了， 修完咱们直接给大家看现象啊，现在已经贴完胶啊，咱们找个皮筋清洗一下就开始去压了。好了，咱们来看一下，现在这个位置已经完成啊，直接进行一个预压 约，以后呢咱们直接进行一个本压就可以啊啊，位置对的也比较好啊，好了，完成现在咱们直接进行去测试啊， 好了，现在咱们已经压好，现在通过电啊试一下好了，现在图像已经出现啊，咱们来看一下刚才那条标好的线 还有没有，这就是刚才标的地方， 本张屏已经完满维圆满维修完成啊，刚才舌头有点打卷啊。好了，现在咱们来看一下啊， 更换完完成以后就可以了啊， 现在呢咱们只需要把它这个地方给他打好胶就行，蓝胶啊，一样的，打好胶咱们就无味。完完全全都修完了， 好了，本次维修就到这里啊，感谢大家的支持，希望会对大家有所帮助，大家有关于音频频频的问题的可以随时联系我，我很乐意给大家分析一下啊啊，希望西瓜视频的朋友可以 点击我主页加入粉丝团，咱们一起来探讨这个关于修平的案例啊。好了，感谢大家的支持，咱们下期再见。

今天给大家说一下，打印出来有这样一种横线怎么办？教大家一个简单的处理方法，三星 m 二六二六 d 打印出来有横线，我们来测试一下， 双面打印打印出来有横线， 我们怎么来解决？ 拿一个锡箔，新的锡箔换进去， 再把粉盒装上去，盖上前盖，再通电测试， 看一下打印出来效果没有横线非常 ok， 问题解决， 操作简单吧，你学会了吗？

何师傅今天带大家看一下这个三星曲面的一个四十寸的电视，来大家看一下，观看一下，看有没有什么问题，通过它亮屏的时候是不是大家看不出来它的一些小瑕疵之类的，那好，我们现在把它关机， 好，再次看一下，看到没像这些花纹是客户使用不当，用这种酒精这种眼睛布喷完之后去进行擦到成看像这种腐蚀 时间一长，哎，他就会形成像这个样子，这种这种情况下怎么去处理呢？只能去换屏，换完屏之后可能会会恢复，但是建议大家不要去用这种酒精啊，哎，挥发的那种腐蚀性大的东西来去擦好，现在我们就开始进行维修步骤，现在开始修屏，拆屏，换屏， 现在呢那个屏相当于已经换成功了，所以大家可以看一下这款电视机啊，它是自带喇叭的，两个插播喇叭，然后主板和那个逻辑板，这个电这个你看这个屏幕的话是非常的高科技。

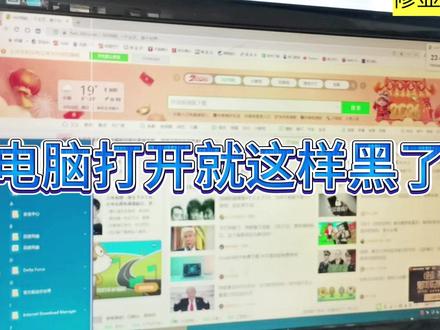

欢迎大家收看王哥修显卡，我们现在画面显示的就是这张显卡的一个黑屏故障，就这样用的好好的，突然黑掉了，没有任何显示， 这种情况我们看一下维修过程啊。 好的，还是收到包裹以后，我们在直播的时候给老弟看着，打开他的包裹， 打开这个包裹现场直播维修。好的，打开以后包的挺扎实的。 好的，打开几圈以后，我们发现是一张七彩虹的 r t 叉，二零六零的一张。呃，显卡，这个显卡销量还是比较高的。 好的，我们进行上机测试，看一下是不是卡主说的这种黑屏故障。好的，我们开机看到华硕 logo 显了，正常的进系统浏览网页，这都没问题啊。好的，突然就黑掉了，怎么整都把它换不醒的， 咋整啊。这种情况我们就只有进行一个当测试啊，测试出来里面的线层他的 读具有问题，就是电路有问题，他这种情况我们就拆开看看，打开后面的螺丝， 我们拆开风扇看看它里面是一个什么情况。 好的，我们第一个发现了它的电路板有氧化的地方，我们用放大镜给观众朋友看到有很多灰尘霉斑的这种情况，这是一个芯片的旁边， 这种电路出问题的话就整板不稳定了，供电不稳定，功率不稳定，就影响的性能发挥啊。 好的，下一步我们就把它的然后做一个全盘检测啊，就这里的氧化比较严重。 好的，我们经过仔细的对比后测量啊，把这个地方氧化层给它清理和维修，加焊一下， 加焊出来保证每一个焊点都是上锡饱满啊，没有连锡啊，把里面的灰尘啊全都清理掉， 这下起处理好了以后感觉好看多了，然后他电路跑的也比较顺畅。 好的，下一步我们把检测出有问题的两颗线层给他换掉，然后向加热台啊 b j， 我 们给他加温，继续把热量给他升起来， 这就是一个等待的过程啊，慢慢欣赏，看到那个温度慢慢的变化。 这种二零系的显卡现在市面上还是呃比较多的，但是出问题的也比较多，就是市场占有率大吗？ 好的，温度升的差不多了，我们再打一点助焊的，助焊的使他的锡点更容易化化锡啊， 好的，我们等他继续升温啊，把温度加到容息点，现在滋滋的冒油了，可以撒上孜然了。 我们等到温度升起来才去给他动手术刀啊， 这种温度没够的话，你去动他容易扯皮啊，他容易把里面的焊点给扯掉。 好的，经过王哥的一顿风扇操作，他基本上就可以了， 下一步我们就等他慢慢的 自然的冷却啊。 呃，这种线层也是最容易损坏的一个部件了，包括整个板显卡上面的一号键，现在我们电脑平时使用的键盘鼠标一样，因为他的使用频率和热量都是比较高的， 嫌黑心的话相当于给他发数据，他也一天就像我们键盘一样要处理数据。好的，我们处理好以后把他的散热还是给他重新做好。 呃，包括每个显层上的散热散热垫给它重新安装到位，还是给他黑心上铺上一层薄薄的冰冰凉，让他更好的散热，核心的热量更好的通过散热器啊散发出去。 好的，铺好以后我们继续下一步就把散热器给它安装上去啊。 好的，安，这一步给它安装散热器 好了，重新启动，看看是有没有黑屏的问题啊，我们重新启动，顺利进入桌面。 好的，还是看一下他的驱动啊，驱动还是驱动是正常的，没有问题啊， 还是按老规矩，王哥给他最后跑一个稳定性的测试软件测试一下。经过一个多小时的测试啊，嗯，没有，再没有黑屏了。那么王哥最后的就算是 好了，我们现在的画面就是压力测试画面就是保证每个供电都很平稳的运行。 好的，我们后面还是按老规矩啊，给他考个试测试一下，看他能不能及格啊，及格了就可以回家继续工作了。 好的，王哥的休闲卡，王哥所有的显卡都是直播维修，有显卡方面的问题欢迎关注王哥，给王哥留言了， 喜欢看王哥的视频可以给王哥点个赞，我们今天的呃节目就到此为止，感谢各位小伙伴的观看。 好的，再见，我们分数也出来了。好的，顺利通过。

三星 c 四九 j 八九零 dkc 曲面带鱼屏显示器故障，花屏满屏彩条无法正常显示图像，顶部有一毫米左右正常。抖音大神说换电阻扣电容，热吹风机加热能好，想法很好， 那样能好的话同行也不用寄过来让我们修后盖，师傅拆下没装回，估计是想到时检查我们有没换新屏幕吧。 第一次合作，有点怀疑和不信任，我们也能理解这款机器，我们临床经验都过百台，不用检测，直接拆机更换新屏幕。拧下固定螺丝，拆下按键，小板底部中框 撬松底部固定卡扣。拆下前框松开逻辑板， p c b 边板连接排线扣下边板清理干净老化残胶贴胶用于后面固定 p c b 边板， 逻辑板连接加长排线，方便后面接屏测试机器翻身，底部垫平整。准备拆液晶玻璃面板，用薄塑料片沿边框四周缝隙割开粘贴屏幕的泡棉胶带，拿下坏的液晶玻璃面板，去除清理干净边框上老化残胶， 清理干净背光边框缝隙内灰尘脏污。给四周边框贴上专用双面胶带，胶条材料必须粘性强，贴胶也是技术活，贴不好可能会漏光，甚至屏幕脱落。 安装新面板前必须仔细检查，确认背光干净无灰尘脏污。双手托起面板弯曲，小心装回背光。框架内插好逻辑板， pcb 编板连接排线通电视机测试屏幕显示参数功能全部正常。 调整面板和边框间距，撕掉四周空白胶带，固定贴合面板前框装回卡扣，一一对应扣紧，固定断电，机器翻身安装背面配件 换回原机新排线，固定好 pcb 编板，装回中框按键，小板左右喇叭 因客户的后盖没有寄过来，我们的任务就完成了。三星原装原型号，面板颜色鲜艳，色彩斑斓，已经使用七年的机器，背光中间有点偏暗，搭配壁纸使用基本无影响。 分辨率三千八百四十乘一千零八十，刷新率一百四十四赫兹，游戏动画流畅丝滑。 同步支持多台设备输入多种不同比例分屏模式，左右一比一分屏等同两台二十七寸一零八零 p 显示器无缝拼接，左边办公，右边娱乐，实现一机二用，满血复活， nice！
