s1720交换机配置教程

今天给大家简单演示一下通过 wif 界面调试交换机。首先把路由器两台交换机连接好，我们要调试的是上面这台华为 s 幺七二零交换机，棕色的网线是连接的电脑， 交换机的默认管理 ip 地址是幺九二点幺六八点一点二五三，电脑设置为同网段的 ip 地址以后，在浏览器里面输入管理地址即可登录交换机。然后配置二十四口为连接交换机的接口， 配置一口为连接电脑的接口，这里提示更改接口以后可能会导致无法管理，所以我们在配置微烂的时候，首先配置其他接口和管理 ip， 最后再配置我们管理的这个接口，网线需要拔来拔去， ip 也要改来改去，总之是非常不方便。而且 wif 界面调试也很 很慢，所以我是不喜欢用 why 界面配置交换机的。最后把下面那台交换机接口配置为 countco 就可以互通了。

今天呢帮客户呢花了不到一分钟时间，敲了两条命令配置这台交警机，但是呢客户表示呢说他愿意多花五块钱，让我给他讲一下如何通过浏览器外部页面来配置调试这台交警机，那么我们今天就录成视频， 大家一起来看一看。第一步呢，我们肯定是找一个网线跟交换机的接口互联，然后呢将自己的网卡的 ip 地址呢，我们该去设置成以往的 ip 啊， 一到二五四都可以，但是呢呃，咱们不要设成一一点二五三就可以了，那么因为交换机的呃默认 ip 品牌呢是一点二五三， 然后呢我们打开浏览器呢，输入 ip 地址是幺九二点幺六八点一点二五三，那么这个浏览器呢，我们最好是用谷歌浏览器或者是三六零都可以。那么交回车以后呢，就可以登录到华为的交换 外边页面，一个配置十足，那我们就可以直接输入交换机的用户名和密码，直接进行登录，登录成功呢就是这样一个界面，那么在这里呢，我们可以直接点击，我们最上面有一个叫配置，我们点开这个配置选项， 那么接下来呢，这里会有个快速向导，我们不用管他，我们直接点这个基本业务配置啊，然后呢我们点开这个微烂， 那么我们需要配两个网段，那么首先呢我们点新建，新建里面我们这个配两个编号，那么我们一个是呃十微烂十啊，我们并给他去创建一个微烂的一个 ip 地址啊，那我们这里是幺九二 幺六八点十点一，这是好友呢，我们这里呢直接就可以点击确定啊，确定完我们再重新再创建第二位栏，我们再 创建啊，今天我们说一个 vl 二十，那我们也是把这个 vl ip 感觉配置好，那么第二个是幺九二幺六八 二零点一。好，那我们这也是点确定，点完确定以后呢，我们两个微烂就创建好了，那么接下来我们需要点开这个接口的配置啊，然后呢我们点击这个连接 pc， 因为他两台两个接口呢是分别连 pc 的，我们点开然后呢我们需要把 一到十个口我们去给他勾选上，我们全部勾选上以后呢啊，接下来我们下面这里会有个默认区，审微烂改成微烂十， 我们说一个识别号，然后呢就是我们点应用点继续啊，就是呢我们危难时呢，他已经创建好了，他慢慢会下发配置啊，这个比我命令行可能是稍微 要慢一些好，那么操作成功以后呢，我们同时也是点选咱们十一到二十口，把十一到二十口我们选好以后呢也是同样，呃，在下面呢，我们去修改他一个编号是呃微烂二十 数一个二十，然后呢这时候我们再次点应用，那么这时这个时候呢，他会加入到微量二十，好，那么我们最后一步呢，做完操作以后呢，别忘记点击右上角，这会有个保存配置啊， 我们该去保存呀，如果不保存的话，咱们设备如果断电的话，可能我们这个配置就没了，那么这是我们通过呃浏览器外部页面我们如何进行配置的方法。

大家好，今天给大家讲一下华为的交换机如何打开外部页面的一个配置，设备启动以后呢， ss 的灯呢？正常常亮， 那么在这里呢，我们可以通过右边有一个 ctrl 口插入换口线，接在设备上以后呢，然后通过电脑上的 crt 软件呢，可以拿去进行登录， 我们把参数设置好以后呢，如果界面不出文字的话，我们需要鼠标在空白处点一下，然后敲两下，回车啊，就能看到输入命令行的地方了。 那接下来第一步呢，我们先输入 ss 进到配置视图啊，另外呢，首先需要给这个交换机设置一个 ip 地址，我们英特 fastv 烂一 ip 地址是幺九二点幺六八点一点一。好，那这时候我们以后跟登录我们交换机 呢，就可以用一点一这地址去登录了。好，那么第二步呢，我们退出以后呢，先要打开一下 http 的一个服务。好，那么第三步，我们需要给 这个页面建一个用户名和密码来，我们敲三 a 啊，然后再创建呃， local u 的，比如我们额的密啊，他的一个 password 密码呢？是额的密，艾特一二三。 好，那这时候密码创建好了，那么我们还需要给这个用户设置一个级别，我们来设置十五啊，那另外呢，我们还需要给这个用户呢设置呃，他的一个服务类型为啊 h g p p， 我们敲回去。 ok 了，那这样子我们创建完以后呢，就可以对设备通过外部页面进行登录， 那接下来我们找一个网线呢，通过交换机和电脑互联，我们随便一个接口都可以，因为默认每一个接口呢都是在微烂机里面，所以说我们就插完以后灯只要能亮，那么接下来我们需要给电脑设置 ip 地址为一段的任何一个地址都可以， 那么接下来我们打开浏览器，在浏览器门输入， h t t p s 啊，冒号双斜杠，我们输入幺九二点幺六八点一点一，就是我们刚才给交换机设置的 ip 地址，我们敲回车啊， 那我们紧接来输入我们刚才配置的用户名和密码，我们调回车，这样子就可以正常登录交换机的外围页面里面了。

新买的交换机不会配置网关怎么办？有老六就说了，三百块帮你搞定，吓得我赶紧吃了根油条压压惊。今天就来分享一期自己如何简单快速调试网关。首先插上我们的康瘦线， 然后用电脑打开调试软件，点击新建绘画协议，选择 sirio， 然后选择左侧串口端口号，选择 com， 四波特率，选择九六零零，其他保持不变。然后点击连接，敲击回车，进入配置界面， 输入 system， 进入配置视图，然后起个微烂，然后进入微烂虚拟接口，配置网关地址，这里我们随便配置一个 ip 地址，幺九二点幺六八点幺二三点二五四点满二十四位。接着 退出虚拟接口，进入连接电脑的物理端口，把接口改成 xs 模式，然后允许刚才配置的微烂通过配置完成，开启端口。接着我们把电脑网线插入刚才配置的接口， 修改电脑的 ip 地址以及严码网关，点击确定，打开 cm， 目的拼我们，我们刚刚设置的网关通了，搞定是不是很简单，现在我们可以愉快的上网摸鱼了。好了，本期分享到这，记得收藏保存，记得点赞关注哦！

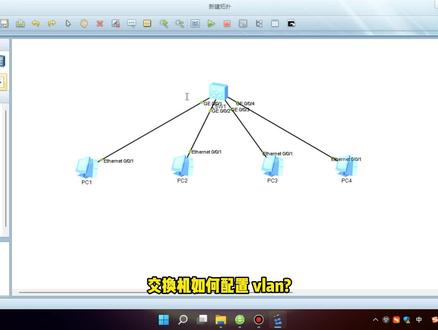

交换机如何配置烂？我们先来学习一下交换机配置基本操作，一、打开 s 模拟软件，新建一个这样的网络拖布，一台交换机四台 pc， 然后添加好烂和 ip 的备注， 双击 pc 基础配置，每台 pc 配置好静态 ip， 我们使用拼音命令试一下，现在这四台电脑之间是互通的。 二、双击交换机图标，进入配置界面，单特回车后出现在括号的华为字母，这是交换机的用户试图。这个界面下，我们只能进行查看交换机的一些配置， 进行配置修改，就要输入 cctv 进入配置视图。 在配置交换机的时候，我们一定要学会使用 tap 键，他可以在我们输入命令前几个字母的时候帮助我们补全命令。使用 display current configuration 可以查看当前交换机配置， 在配置视图下输入 c's name tess， 可以修改交换记名称为 test。

干啥呢？刚才你不是上次教我怎么把交换机配置文件导进去吗？我今天来试一下怎么导出来。那我先教你一个最简单的吧，等到我教你之后呢，使用 displace simcon free 这条命令的就可以查看保存配置，然后选中这些配置， ctrl 加 c 复制一下，然后打开我们的技术本， ctrl 加微复制粘贴保存就可以了。这么 easy 的吗？那我要是下载别的文件呢？哎，这个也简单，使用 ctrl 键登录到交换机上之后呢，使用这样几条秘密可以配置我们的 stp 服务。 首先呢啊，从用户时候进入到系统事故，然后进入到我们温大一的结果事故，配置他的 ip 地址为幺九点幺六八一点二幺零，总网页面为二十四位。然后呢退出，退出之后呢就可以来配置开启 ftp 的服务，那这个时候呢就提示我们 ftp 的服务就开启了， 然后我们需要去创建一个用户叫范宁，然后创业之后呢，配置这个用户的服务可以使用 ivtp 服务，他的密码呢是没有密码一二三四五六。接下来呢我们就需要用范宁这个用户呢来登录到交换机，使用 ivtp 下载交换机上面的一些网页，然后用网线连接交换机的任意一个业务口和笔记本电脑的网口， 然后配置笔记本电脑的网口的 ip 值为交换机同意我们的地址，比如说幺九二零幺二八一点幺幺零，密码是二十四位比例，把 windows 加二，输入 cmd， 即可打开我们 windows 的 cmd 的出关。然后呢我们可以看到当前这个公路就是我们这里的这个公路，然后我们使用 ipp 幺九二零幺六八一点二幺零就是我们交换机的管理地址， 可以输入一个 fgp 的用户叫范明，然后密码呢是一二三四五六，就可以登录到我们交换机的 fpp 服务上面。然后我们可以使用下层命令来下载交换机的配置文件，比如说加卡点 civg， 然后回车， 这个时候呢我们就可以在这看到这个文件可以下载下来了。哎，你这个方法倒是挺多的哈，但是证明还是 ctrl ccontrolv。

各位小伙伴们大家好，今天为大家讲一讲呢是交换机的网页版配置的一个方法，那么首先呢是需要用网线让电脑与交换机之间进行一个连接， 那么第二呢便是在电脑上更改一下 ip 的网段，我们交换机的 ip 是幺九二点幺六八点一点二五四，那么我们可以将电脑的 ip 呢是改为 幺九二点幺六八点一点，后面的数呢是除了一和二五五是不能填的，还有二五四也不能，因为不能跟他的 ip 是一样的了，那么这里呢我改成了一点两百， 那么直网圆满呢是三个二五五，再加一个零，那么点击确定这里呢，我们随意打开一个浏览器， 在浏览器这里呢输入交换器 ip 是幺九二点幺六八点一点二五四， 那么这里的用户名和密码呢都是 admin， 也就是艾特 men 点击回车。然后在这里呢我们可以进入到他的一个配置页面，那么我们可以看到这里呢是一个产品的一个信息，比如说他的型套， 还有他的一个版本号，还有一个是他运行时间等等，还有他的一个 cpu 的一个应用率等等，那么呢这里呢是一个添加用户，还有是配置一个管理，这里的话呢也是可以看到运行的一个配置，在这 这里的话呢我们也可以上传一些配置，这里呢是一个访问的一个配置，像这里呢有时候 stpp 的一个配置，还有太阳内的配置也可以允许或者说拒绝，那么这里呢是 snmp， 像这里的接口管理的话呢，是管理的是端口的一些设置，业务管理的话呢，除了呃划分为烂呢，还有 mark 这些的话呢，都是可以进行一个配置的。 还有一个是路由管理，这里呢是可以配置一个交换机的 ip， 然后可以查看一下路由， 还有奥 ip， 还有 ospf 等等的一些配置，这里的话呢是一个安全的一个管理，那么这里呢可以进行一个访问的控制的一个配， 还有一些呃防攻击，还有 acl， 还有流量监控等等一个配置，这里呢也是一个系统的维护像，比如说可以查看一下日制，还有诊断，一个监测，还有 ntp 等等。好的，那么今天的分享呢，就到这里，谢谢大家。

干了十多年的弱电啊，有不少人啊，连交换机都不会配置啊，可能都没配置过。也有一些网友给我反馈说，干了这么多年的弱电啊，每次遇到配置交换机，我就花个三五百找别人给我配置， 那今天呢？嗯，就不需要你花三五百啊，以后再去找人配置了，给你一个配置命令的模板，你再遇到有交换机需要配置的，你就把这模板改一下，直接套进去， 复制到这个交换机里面就可以了，三五百都省了。以这个配置这个为案例讲解一下。首先呢，这是一个小区项目，这个客户这个物业要求监控楼宇对讲，公共广播，门禁道闸这些啊，都要使用独 的网段啊，网段都不一样。然后配置命令，讲一下这个配置命令，从上面最开始的教你怎么用线，怎么去配置 crt 啊，到下面这个命令， 你每次只需要把这个标红色的地方啊修改成，嗯，你实际想要配置的 ip 地址还有接口就可以了，修改红色的地方，修改好复制，复制到直接到交换机这个配置里面一粘贴， 根本啥也不需要，会，是不是很简单？然后我把这个配置命令文档放这了啊，需要的可以去提取 啊，不需要花那么多费用。然后想学习这个交换机配置的，也可以点视频下方的这个更多课程啊，去学习，有什么不会的也可以搜索抖音给我发私信。

三层降温机和路由器直接互联，那么我们到底如何配置？那么很多粉丝呢都不会，那么今天呢我们就专门录一期视频给大家介绍一下，我们来先说一下这个兔补加购啊，上面是有台路由器，那么我们下面是放一台三层将机， 三层交换机下面接了两台 pc， 那 ip 地址分别是幺九二点幺六八点一点二和幺九二点幺六八点一点三，那么他们的网吧呢，分别是三层交换机上尾栏一的地址，也就是 幺九二点幺六八点一点一啊，那么我们路由器和交换期间做一个三层互联，路由器的接口是直接可以配置幺七二点幺六点一点一，但是呢交换机这个接口是直接配置不了地址的，我们需要单独的划分一个尾烂，然后呢把这个尾烂呢加到这个啊，一口暖水 给尾烂配上地址就 ok 了。好，那么现在我们就直接来开始给路由器先做一个配置啊，我们首先呢给路由器配置一个，还回口一个测试地址， ips 一点一点一点一，然后呢是三十二位，好，那么这个地址配完以后呢，我们接着在 g 零杠，零杠呃领口上配一个 ipips， 叫幺七二点幺六点一， 一点一，然后呢是三十位左右吧啊，那么我们这个配置就做完了，那么再接下来我们就给交换机做配置，那交换机呢？首先是英特 fs 尾烂衣啊，配一个 ip 就是我们 pc 的网关幺九二点幺六八点 一点一，二十四位啊，那么接下来我们再创建一个维莱二，我们作为和路由器的互联，然后呢把这个一口加入到 啊这个尾烂二里面是英特 facet 零杠零杠一， pot 零科太补修改我们端苦类型 xs， 然后呢再加入尾烂为二。 ok， 那么我们加以后呢，接着给尾烂二配上地址 at 的拽词幺七二九幺六点一点二，然后呢 三十位，好，那么我们最后呢，我们需要加上我们的缺绳路由，直接输入 ipus static， 零点零点零点零，零点零点零点零代表所有的地址，那下一条呢是路由器的接口，地址幺七二点幺六点 一点一。好，那么我们交换机这时候呢，我们就做完配置了，那在路由器啊，我们还需要加一个回程路由，那么我们叫 ip 注册，在这个来，幺九二点幺六八点一点零，然后呢是二五点二五五点 二五五点零，夏天呢是路交换机的啊，地址幺七二点幺六点一点二。好，那我们加了配置和，我们接下来看一下 pc 机能不能心通路由器的一点一点一点一的呢？进 一点一点一点一，没错啊，这时候呢，我们就可以拼空了。好，我们再来看一下 pc 二呢，拼一点一点一点一。好，那我们这时候呢就做好了一个三层专机和路由器的一个护理的一个配置方式啊，大家可以去点赞收藏呀，可以反复多看几遍。

大家好，今天呢给大家介绍一下这个交换机的一些呃基础的知识， 那么近期呢，我就发现呢，呃好多朋友呢，呃因为这个技术的爱好呢，在某宝上可能买了一些二手的一些交换机， 其实性能各方面都还可以啊，有些交换机呢就是从呃呃有些工程上或者是呃有些单位拆迁啊淘汰下来的啊，价格非常便宜，那花个一两百啊，几十块钱可能我就买到一个交换机或者路由器啊， 那买来了以后我们该怎么设置啊？该怎么做啊才能使用呢啊？那首先呢，我们现在我们买来这个设备以后啊这个设备 如果是旧的，有可能已经被别人啊做了配置啊，配了密码，那这个时候呢，我们需要 把设备这个密码，首先第一步我们要把设备的密码清除了啊，怎么清除呢？来看我的视频的第一讲啊，就会讲到这个交换机的这个密码的清除， 那么紧接着我们来看这个交换机密码清了以后，我们怎么来做做一些配置啊？怎么啊能使正常使用呢？那么我们来看一下，直接看一下命令， 首先呢我们交换机除了配一个管理地址，我们可能还需要配置尾烂，那怎么配置尾烂呢啊？就是呃我们首先啊进入到，呃，以这个华为交换机配置为例啊，我们输入 ss 啊，进入到配置模式啊，那我们紧接着输入输入微烂微烂，然后后面空格加十，那就是微烂十。我们这个时候呢就进入到微烂十，就是我们新加了一个微烂十 啊，如果我们还要加别的伪烂呢？就是伪烂二十啊，伪烂空格二十啊。那我们 quit 退出一下， 那这个时候比如我一口是尾烂十，二口是尾的二十。那这个时候我们就进入 interface 尾烂 interface 呃，记零杠零杠一啊， 然后回车啊， pot link type access， pot access 未烂十啊。然后 cit 我们进入到 interfest， 即零杠零杠二， pot link type access， pot defaut 未烂二十。

完整带大家完成一个小型企业交换机配置，我们以思科设备为例，首先我们配置接入层交换机，也就是二层交换机，第一步创建蓝信息，第二步将连接 pc 的接口设置为 xs 模式， 然后再将接口滑入到对应的万中。第三步，将连接交换机的接口就是连接汇聚成交换机的接口设置为 tramp 模式， 先进行协议分装，然后将接口设置为 tramp 模式。接下来我们看汇聚层又是三层交换机，前三步基本类似就不赘数了。第四步，在三层接口上设置我们的网关地址， 完成之后我们只需要在汇聚成交换机上配置路由信息指向上层设备就可以了，那我们在这通过一条默认 路由，最后来演示一下默认路由指向核心，或者说我们的出口路由器，那下一跳写对端的 ip 地址，我们随便配置一个 ip， 那这样的话我们的汇聚层交换结的配置也完成了。

这是两台做好了对叠的交换机，然后用两根网线连接到一台服务器，也是服务器一半的配置。 top 图是这样的，两台交换机对叠，在逻辑上形成一台交换机， 然后在对的交换机上配置联络聚合服务器配置棒的整体的连接就是这样，两台交换机用两根网线分别与服务器的两个网卡相连，这个是管理网线，然后这两个网线插到服务器的网卡一二。 最后我们来看一下整体的连接就是这样的， 服务器在连接的一个显示器，其实我可以不用显示器的，直接用戴尔的 izac 管理。首先我们通过 iza 配置服务器的 z 的，这里配置 z 的一 瑞德，配置好以后加载系统印象安装操作系统，这里我们安装的操作系统是升的二 s 八 光盘印象，选择好以后，重启服务器安装操作系统，现在进入安装界面，详细的安装过程这里就省略了。 今天主要说说服务器连接两台交换机要怎么配置，包括交换机和服务器要怎么配置。这里这两台交换机是做好了堆叠的，首先我们在堆叠交换机上做链接聚合，我把这些配置命令显示在屏幕上， 不熟悉的朋友可以跟着我这个视频做配置炼入聚合。做好了以后，我们看一下状态， 可以看到最大贷款两 g， 当前贷款两 g， 电动聚合的两个成员口都是 up 的。交换机与服务器做电动聚合的模式需要选择一个 acp 交换机配置好以后配置服务器， 首先配置第一个网卡，这里这个 max 是名称不一定要写办的事， 编辑好以后 wq 保存，接着更改网卡二的配置， 这个配置比较多，到时候我把它总结一下分享给大家。分享地点还是在老地方吧，我的小镇。 网卡二配置好以后，我们再 新建一个配置，这里名称对应马斯特那里的名称，这里面的配置比较多，我就不打出来了， 大家可以收藏或者暂停查看。这里主要的是帮点 opts， 这里面的参数比较重要，这里模式选择的是八零二点三 ad， 配置文件写好了以后，我们 reeno 了一下，让配置生效，现在我们拼一下网关是通的，再拼一下幺幺四，外网也是通的，通过域名拼也是通的， 说明棒的。配置好了，我们来查看一下斑点状态， 这里帮你莫得为八零二点三 ad 有两个网卡，网卡一，网卡二，现在我们拔掉一条网线，模拟一下网络故障，现在交换机上可以看到 g 零杠，零杠一荡掉了， 我们再切换到服务器上看一下，服务器的一口是 up 的，二口是 down 的， 再到交换局上看一下聚合口的状态，当前贷款变成一技能聚合口的成员及零杠零杠一状态为档，在只有一条网线的情况下，我们拼一下服务系的地址，能拼通的，现在已经拔掉 一根，看一下还通不通，通的说明服务器棒呢，可以提供溶于增加贷款。

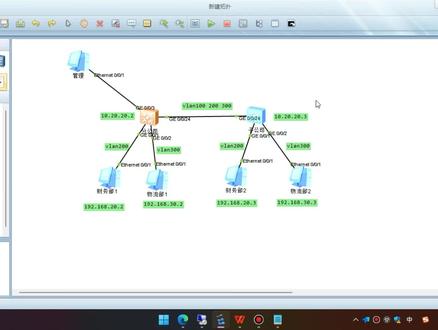

理论学的再多，不如动手实践交换机配置，就得多动手练习。今天给大家演示一下华为交换机基础配置实验目的， 一、掌握华为交换机基础配置 villain， 创建端口配置。二、掌握 toilet 配置，实现交换机远程管理实验步骤一、网络拓扑如下， 分公司和子公司在两个不同的地方，公司目前有财务部和物流部两个部门，相同部门之间网络互通，不同部门网络要求隔离， 说白了，最终就是财务部亦能聘通财务部。二、不能聘通物流布艺和物流部二，反过来，物流部电脑也是如此。最后我们能通过一台管理电 脑实现交换机远程管理。二、 vlam 规划如下，一百为交换机管理 vm ip， 使用幺零点二零点二零点零网段。 二百为财务部业务 villain ip 使用幺九二点幺六八点二零点零网段。三百为物流部业务 villain ip， 使用幺九二点幺六八点三零点零网段。此网言码统一为二五点二五点二五五点零。三、配置交换机 分公司和子公司两台交换机配置方法相同，步骤如下，一、在用户仕途下，输入 system 进入配置仕途。 二、 c's name 配置交换机名称。三、分别创建 vlam 一百、二百、三百并添加描述。 四、连接财务部电脑的端口易加入到 v lan， 二百连接到物流部的端口。 r 加入到 v lan。 三百连接电脑的端口类型全部配置为 access。 两台交换机相连的端口配置为 trunk 模式，透传我们创建的所有微烂。 五、配置 townet， 实现远程管理交换机步骤在之前的教程中也有提到，创建好管理 villain， 在管理 villain 下配置管理 ip， 十点二十点二零点二，这个我刚才创建了，所以出现这个提示， 配置 tellnet 登录的用户名、密码、验证方式等。由于两个管理 ip 属于同一个网段，所以不用配置静态路由。 最后我们要给这两台电脑配置好 ip。 六、同样的方法，我们配置好子公司那边的交换机，然后设置好电脑 ip。 四、测试业务配置完成后，测试财务部一百九十二点一六八点二十，这个网段两台可以互通。物流部 一百九十，二点一六，八点三十，这个网段两台电脑可以互通，二十和三十之间是不能通信的，这也就是 villain 的作用，它能够隔离广播浴，每个 villain 就相当于一个单独的局域网。 五、测试交换机远程管理，将原来这根网线连接删除，使用 ciy 连接线连接管理 pc 和交换机。 管理电脑通过创口连接到分公司交换机，登录到分公司交换机，然后使用 tellnett 登录，并且管理子公司交换机。 测试完成，实验结束，谢谢大家的关注！

怎么样不敲命令快速配置交换机？配置交换机大家都知道可以通过 web 命令航的方式， web 管理相对来说人性化一些， 命令行对于初学者来说不太友好，今天给大家介绍一种通过命令行快速配置交换机的方法。 一、准备工作将交换机固定到机柜中，接通电源，分别插入业务口、上联口、光模块，还别说，插光模块的感觉可真好。将配置线的一头插到交换机的 canso 口， 另外一头插到笔记本电脑上，这个连接方法在之前的教程中有提到过，感兴趣的朋友可以去看看。二、进入交换机配置界面， 打开终端管理软件，双击左侧的抗口连接，稍等一会，咱们回车键按一下，进入到交换机配置界面。三、交换机配置因为这次要加的交换机太多了， 为了提高效率，我提前将开局配置写好，并且进行了测试。现在只需要将交换机名称和管理 ip 改一下， 然后直接复制在试图模式下，也就是小括号，粘贴刚才的配置文件。 等到最后出现的 safe 命令， 我们按下回车键，输入 y 继续回车，这样配置就保存好了。四、验证配置测试网络配置完成后，使用拼命令拼一下网关，测试一下上联网络是否正常。 display interface brief 查看端口状态， 使用 display configuration 确认一下交换机配置，这样我们一个简单的交换机部署就完成了。 如果同一个项目交换机数量较多的情况下，大家也可以试试这种方法进行快速配置。大神们如果有别的好方法，也可以互相交流下。

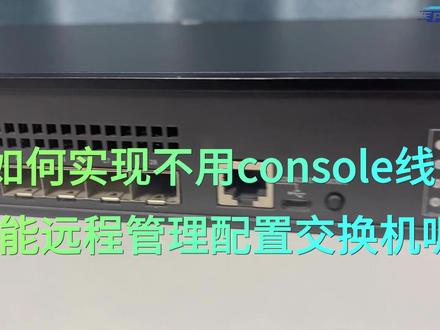

如何实现不用卡搜现就能远程管理配置交换机呢？今天用两分钟教大家如何配置。首先还是老样子，连上我们的配置线，用管理软件登录，左边是我们提前准备好的脚本，方便操作。 这里登录配置就不赘述了，前期视频又详细讲解好了，接下来一步一步复制粘贴就 ok 了。对代码有疑问的可以看后面的注视， 这里不要忘记退出到配置模式。 同样，当配置完成后，这里也需要推出到用户模式下才可以保存配置。 ok， 开始测试。我们把电脑 ip 配置成和接口地址同网段，然后打开调试软件，开始测试远程交换机，这里输入我们刚才设置的交换机密码， 搞定成功登录交换机，我们就可以远程调试交换机了。是不是很简单，赶快收藏保存吧！记得点赞关注哦！

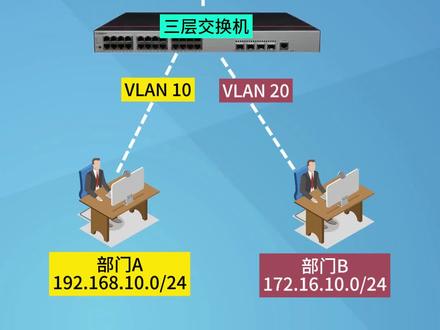

三层交换机配置了多个 v 烂，怎样配置连接路由器，实现多个网段能够访问外网，接下来使用华为模拟器进行配置，这里的 pc 一和 pc 二划分 v 烂的方法步骤就直接展示了，之前视频已经讲到过 方案。配置完成后，先来配置一下出口路由器的接口， ip 地址进入内网零接口配置 ip 地址一九二点一，六八点八十八点一，二十四位野马。再进入外网一接口配置 ip 地址一点一点一点二，二十四位野马。路由器的接口也配置完成了。 那么三层交换机要如何对接路由器呢？可以这样配置，在三层交换机上创建一个 vlan 八十八，然后再进入 vlan 八十八，需接口配置一个 ip 地址一九二点一，六八点八，八点二。然后再进入 连接路由器的一接口，将该接口改为 xs 口，并且加入 vlan 八十八。这样配置完成后，三层交换机就可以通过 lan 八十八这个地址和路由器进行通讯了。接下来还要配置一条缺省路由，吓一跳都给路由器 这条命令配置完成后，也就是说访问任何 ip 地址都会把数据丢给路由器。有些人可能会疑惑，那么 pc 一访问 pc 二的数据也会丢给路由器吗？我们来查看一下路由表， 可以看到这条缺损路由访问所有地址都会把数据丢给路由器，但是他这里还有一个优先级是六十路由，优先级是越小越优先。同样的另一条路由访问一七二网段，优先级是零，所以数据会优先选择这条路由， 所以 p c e 访问 p c r 的数据会根据这条优先的路由进行转发，并不会转发到路由器上。以上配置完成后， p c e 和 p c r 访问外网的数据就可以到达路由器了。我们再给路由器配置一下连 at 转换，将这两个内网地址出去的时候，转换成公网地址。 首先在路由器上创建一个 acl 两千，然后规则允许原地址一九二点一六八点十点零这个网段加一个反延码，之后再允许一下幺七二点一六八点十点零这个网段和二五五点二五五点二五五点零的反延码。 在进入外网易接口调用 a c l 两千这个规则，让这两个网段进行 n a t 转换之后，再配置缺损路由，将所有数据都丢给运营商。这样配置完成后， 内网访问外网，某网站的数据经过 nat 的转换，通过缺损路由到达了外网，某网站收到访问请求后进行回复，回复的数据再次回到路由器，我们在路由器上配置两条回程路由，把数据丢给三层交换机， 这样配置完成后，内网主机就能正常访问外网了。这里是拓铺的所有配置，如果对你有帮助，记得点赞收藏。

再也不用愁悄咪咪了吧！ nice， 配置交换机不会悄咪咪！那么如何打开交换机的外部图形化管理界面呢？ 我们以这台华为 s 五七二零交换机为例，带大家演示一下。首先呢，用 ctrl 线连接笔记本和交换机，然后呢，使用 crt 或者是插效来登录到交换机上面，输入 sys， 进入系统视图， 然后敲这个 mini 呢，就可以开启 hddp 的外部服务功能，默认呢，其实就已经开启了。然后呢，输入这个进入到温纳衣服的虚拟接口视图， 给这个虚拟接口啊，配一个管理 ip 地址，然后进入到三 a 的认证视图，创建个用户 at me 一二三，然后密码配置为 at me at 一二三，然后设置用户的级别为十五的 级别。最后呢，配置用户的服务类型为 http， 用于登录外部页面，配好之后呢，保存就可以了。接下来呢，用网线连接笔记本电脑的网口和交换机的任意一个端口，笔记本电脑呢，也要配置和交换机 ip 地址处于同一个网端的 ip 地址。 配好之后呢，测试笔记本电脑是否能够与交换机的管理 ip 地址进行通信，然后在浏览器当中输入 https 冒号写杠写杠， 加上交换机的管理 ip 地址，回车输入刚刚我们所配置的用户名和密码，就可以登录到外部页面了。 nice， 这下再也不用愁敲宾利了吧！

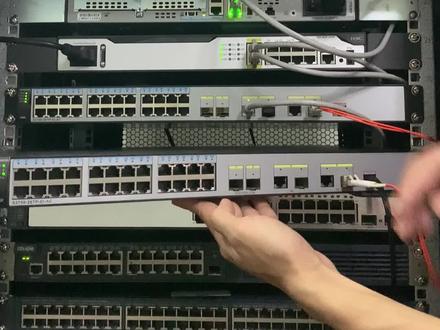

一个工具可以一键生成交换机配置，如果还不会调试交换机，这个工具可以生成四大厂商的常用交换机路由器配置。例如这台华为交换机作为接入层，一到八口划分微量十九到十六口划分到微量二十，十七到二十四口划分到微量三十。 还需要配置远程管理和上联条。新交换机的应该怎样配置呢？首先登录系统，点击交换机脚本，选择设备厂商， 选好设备的接口，我这台是百兆的，二十四口零朝，上联接口是千兆零朝。重点来了，这里填写一到八口属于微电十九到十六口属于微电二十。添加一行，十七到二十四口属于微电三十。 管理地址可以选择其中一个网段的 ip， 例如十点二五零，这里填写 ip 网关微链就可以了。然后点击生成脚本，最后把这些脚本粘贴到交换机，保存一下就可以了。

假如有一百台交换机让你配置，那么你一定要去学会批量修改配置脚本，那么今天我们来先讲一下一个非常简单的批量修改脚本的方法，我们可以借助 excel 呢，在里面直接写好脚本，比如 interface g 零杠，零杠啊，那么我们如果是二十四口的话，那么我们这呢就可以呃直接拉到二十四，那么我们比如说每个接口是一个尾蛋， 比如从幺零幺开始啊，那么这时候我们可以把两行同时拖选往下拉啊拉，比如说我们这里面就十五口，好，我们拉完以后他他自动拿编号封封好了，封好以后呢，我们直接复制粘在这个三不利这个软件里面去，在这呢我们可以在这个空白处用中间数 鼠标，就在中间滚轮键，我们去往下去拖，拖完以后呢，在这呢我们就可以直接敲回车，批量编辑多行啊，我们呃 pot 底说 d fort 啊啊，伪烂幺零幺啊，这样子我们做出来的东西呢，能直接啊点复制就可以粘贴在，咱们教你直接进行使用。
