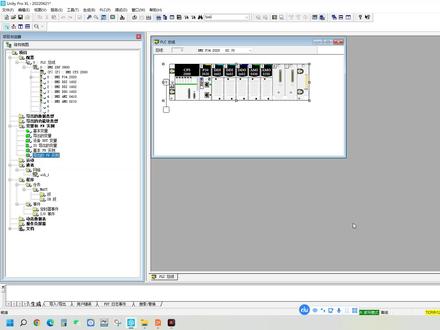

大家好，我是李老师蒋建琪，昨天我已给我已经给大家分享了这个斯奈德 m 三四零编程软件 uni pro 的一个硬件主态， 今天这一节我给大家分享的就是说如何使用这个 unit pro 软件。 首先我们嗯继续昨天的这个主态，完成之后的这个一个项目，再进入到这个 项目硬件主态完毕之后啊，我们就需要对这个项目进行一些个性化的一些设置，首先我们找到这个工具，然后项目设置，项目设置里面我们看一下有这个 最主要的几个地方，这个十区东八区，这个我们要需要设置一下， 设置成我们相应的时区就行了。然后我们需要在这个变量里面 这个允许前导数字，这是一个什么意思呢？就说我们在这个，嗯，使用这个对这个输入输出模块的一些 命名的时候，我们需要用的这个如果说有前导数字的话，我们需要把这个选上，然后我们把这个制服级， 他这个默认是标准，我们要选成这种 unicod， 在这个用选择 unicod 之后有什么好处呢？就说我们在这个， 嗯，我给大家演示一下，我在这里编程的时候，我新建一个段， 选择这个语言是梯形图，然后这个名称的话，如果我们选成优利扣的话，我们就可以用这个中文来表示，假如说我这个是一个几个名字叫电机控制， ok， 然后我们就可以在这里面来写一个程序了，这里面来写程序， 这是对这个项目的一个简单的一个设置。然后我们就说在编程的时候，我们的这个模拟量数字量输入和这个数字量输出，以及这个呃，模拟量输入，模拟量输出，他的一个 这个地址是如何表示的？有什么含义？我来给大家讲解一下。首先我们点到这个 ddi， ddi 幺六零二这个数字量输入模块，我们双击 双击之后我们选择这个这个地方 dia 幺六零二，选择 io 对象， 然后我们点击这个百分号 i， 然后更新网络，这里我们就能看到这个第一个模块的一个数字量输入模块的一个地址，以及他的这个类型。 首先我们看一下这个，嗯，百分号 i 零点幺， 他是什么意思？ 我们看一下 百分号 i 就表示他是一个开关量输入，开关量输入数，或者叫数字量输入， 第一个零，第一个零这个地方，我们找到这个地方表示他的这个机架号，机架号，第零号机架，第零号机架， 然后这个一数字一数字一表示这个 零号接驾第一个模块第一个模块，然后最后一个数字零， 最后一个数字零表示第零号通道，第零号通道。然后我们看一下这个第二号第二个模块的这个嗯地址， 然后我们还是一样的选择这个 io 对象，点击这个百分号 i 点更新网络，这里我们看到的就是说百分号 i 代表这个模拟这个数字量输入 零就代表零号机架，二代表第二个模块，零号机架第二个模块，然后最后一个零表示第零个通道，他总共是从点零到点十五，十五，总共是十六个通道。 然后我们再看一下这个 ddo， ddo 的这个是一样的，跟他是内饰的 点 ddo 的时候，我们就点选择这个百分号 q， 百分号 q 更新网络， 一样的百分号 q 就代表他是一个数字量输入模块零， 第一个数字零表示零号机架，第一个数数字三表示第三个模块， 然后最后一个数字零表示零号通道，零号通道。 然后我们再看一下这个模拟量 输入模块，看一个模块就行了，模拟量输入模块他的这个地址的表示是怎么样的？ 然后我们还是选择这个 ami 零四幺零，选择这个 io 对象，哦，这个时候我们就要选这个百分号 iw， 看到我们他有四个通道，零点四点零、零点四点一，零点四点二，零点四点三，这四个通道百分号 iw 表示是一个这个，嗯，输入模拟量输入模块 零代表是零号机架，第四个模块，第零个通道，他总共是零一二三 三四个通道。 然后我再给大家讲一下这个，就是说，嗯， 在这个 unici 软件中啊，数字量输入输出这个点如何对他进行一个备注？ 假如说我们在这里写一个最简单的一个起宝亭的一个程序 启动停止，然后运行，然后我们再来一个字锁 这个， 我们怎么样给他把这个，让他这个进行一个备注，然后我们在这里还是点这个 ddi 幺六零二，点击这个 io 对象，百分号 i 更新网络， 然后我们在这里选择这个名称前缀，我们第一个通，第一个百分号零点零，百分号零点一点零，我们选择这个启动， 然后第二个我们选的这个停止，然后我们再 可以在这里注视停止， 然后我们启动停止，然后我们还有一个 q， 百分号 q， 快来， 我们在这个选择这个运行 run， 然后我们在这个程序里面来选择这个，我们这个要对他添加地址，我们点击这个常开机点双击我们，然后输入百分号 i 零点一点零，然后这个我们输入这个百分号，哎，零点一点一，然后这个我们选择这个运行 百分号 q， 零点三点零，这个，然后我们让他一个字数 好了，这就是我们一个最简单的一个起宝琴的一个程序， 我们下一节，下一节会给大家讲解一个这个各种指令的一个用法及含义，这一节就到这里，谢谢大家。

大家好，我是李老师讲电器。从今天开始我会利用大概一个月的时间给大家分享一下斯奈德 psa 的编程软件 unit pro 的一些使用 方法以及注意事项，以及到后期的这个一个完整项目的一个开发，他的这个流程是如何的？首先今天 我为大家分享的就是这个 unice pro 软件的一个硬件主态，当我们打开一个 unice 软件， 打开这个 uni pro 软件的时候，啊，他是一像这样的一个空白的一个软件。首先我们要开始编程的时候，我们需要对这个软件 键进行一个主态，我们点击这里新建，点击新建之后他就会弹出一个对话框，让我们选择这个 psa 的这个类型。斯奈德这个 unis pro 编程软件，他支持这个 p 三 m 三四零， m 五八零和这个 unit 坤弹以及这个 premier 这几种类型。 我们以这个 m 三四零二零二零这个版本的 cpu 为例给大家讲解。 选择了这个 cpu 之后，我们可以在这下面选择这个叉槽，背板有四四叉槽的，六叉槽的以及八叉槽，十二叉槽，我们 选择八八叉槽对版点击确定，这里我们只选择一个 cpu 的这个魔界，我们还要对这个 c， 这个 plc 的一些 iodido， aio 进行一个配置。 首先我们选择这个，点击这个一号槽位双击我们选择这个离散量，离散量就是我们所所说的这个数字量或者是开关量，选择 ddi 幺六零二，第二个模块选择是一样的， 第三个模块我们选择这个离散量 ddo 幺六零幺 六零二，然后第四个我们选择第四个，第五个我们一个选择模拟量输入，一个选择模拟量输出， 这个分别代表什么意思？这个 ddi 幺六零二， ddi 就代表这个数字量输入模块，也就是我们常说的 di 模块， 十六代表这个模块，他有十六个通道零二，代表一个漏级输入，漏级输入 这个是一样的。 ddo， 这个也是 ddo 代表这个模拟数字量输出模块。 do 模块 也是有十六个通道幺六代表十六个通道零二，他就代表这个金体管原籍输出， 这个 ami 代表这个模拟量输入模块零时代表他有这个四个通道幺零就代表这个他是一个加了这个 ui 隔离输入的 这个 amo， 是一样的，一样的道理。在完成这一系列这个硬件 配置之后，主态之后，我们下一步就是要对我们这个 cpu 自带的这个 仪态网口进行一个主态，主态的方法是这样的， 我们在左侧的这个项目浏览数中点击这个通讯，点击网络双右键新建网络，我们选择这个仪态网， 我们把名称给他，设为这个 eth 杠一， 然后我们选择我们所新建的这个一贴去钢衣选择这个 cpu 的这个型号系列， 我们使用的是二零二零这个版本的， 嗯， 选好之后我们点击这个 ip 设置，在这里我们就可以设置我们这个项目的 ip 地址。本例中我设成这个幺九二幺六八幺零点一百， 然后这个直往野马设成二五五二五五二五五零，然后我们点击关闭，这时他会这个问我们是否接受修改，我们点四， 然后我们再点击这个 cpu 模块上面的这个已太网接口，注意啊，他有两个接口，一个是这个， 一个乙态网接口，一个是 models 接口。在弹出的对话框中我们选择通道三功能，选择乙态网网络电路，我们选择一贴去杠一，就是我们刚刚新建的，然后点击关闭 确认修改，是在这样以后，我们就看到这个地方已经 ok 了，打了一个勾，这样的一个情况下就开始可以开始一个编程了。 我们下一步下一节我们就讲这个，嗯，程序内的这个使用这个程序的一些使用方法及注意事项。好，谢谢大家。

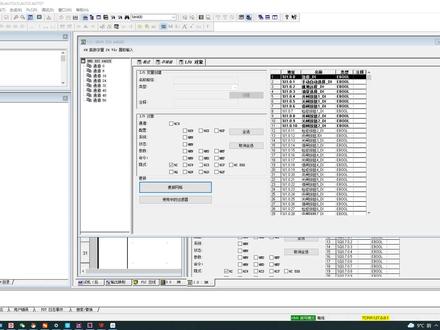

各位朋友大家好，我是自动化护工，然后的话今天咱们来讲一下这个时代的 m 三四零，或者说这个软件用你的 pla， 嗯，这个编程平台，他的一个 io， 或者说输入输出点，他和触摸屏，或者说上面具体一些运势关系。 嗯，咱们来看一下啊，我这边做了以前做过的一个项目，咱们看现在咱们配置的一个 cpu， 对吧？嗯，三四零，然后的话他扩展了一块，就是说两块，两块主机版， 你看他输入点，他输入点的话咱们刷新一下，假如说，假如说咱们要取这个点他的一个状态，假如说我们三位机，或者说我们的出货品要夺取这个点 百分之 i 一点零点一，你看这个地址的话，通常你看西门子，他是 i 零点几多少点多少，或者说我们是在这二系列的，假如说二五八二幺八，他是什么？ x 零点几，他是这样的类型，你看咱们这个类型的话，他是不一样的。 百分之 i 一点零点零代表什么意思呢？ i 就是输入点一，就是第一块，第第二块板，对吧？咱们会可以可以看到咱们的这个一键配色， 这是第一块，是第二块几板一就是第一块，这是第零块几板，这是第一块几板零就是第零块 扩展板零就是周海板上的第一个通道，这个可能这个东西的话可能大家都知道，但是 说怎么去？假如说我三位要采取这个集体信号，或者是或者说我要采取这个输出信号，对吧？ 百分之扣，更新一下，百分之扣一点二点零，像这种的话，通常生活意思他是采集不到这种地址的，就是说你直接应测是不行的，所以说咱们用采取什么样的方式来来让生活节来读他的状态呢？ 看一下咱们做的一个案例的话，就是说咱们有一个应试，通常来说咱们把这个输出点，假如说刚刚才咱们的这个开打信号，开打信号多少？然后映射到这个百分之 m 这个点 m 洗白这个点，然后咱们上回去怎么做呢？嗯，我们新新建一个 slide a little， 咱们新建一个项目 三四零的单五八零的也是一样的啊。先配置一下这个 cq， 咱们加一个书点，第二咱们就选这个 第二十四十六点零二输出， 嗯，叔叔的话咱们选这个吧，看咱们简单配置了这这个 主主胎的这个 cpu， 然后的话咱们看他的一个 l 地址，对吧？他们的 i 就是 i 的，他的每一个通道所对应的地址是这个样子，输出所对应的是这个样子的。 假如说咱们现在写一个简单的程序，还是用七宝亭来来验证吧。 咱们添加一个程序， 咱们二十七的， 假如说咱们现在正在洗一个衣服， 衣服这个地址 咱们看一下口子底是多少啊？ 更新一下，看这扣零点二点零，咱们再进行里边写， 让他等你一 就这样一个简单的程序，假如说现在要读他的状态，或者说输出，输出的这个状态，咱们上面去，上面怎么做呢？ 咱们就是需要应试啊，对吧？就是不能，你你你现在的商会机啊，通常所用的商会机，或者说我们平时不能直接去读这样的地址，不能去读这样的地址的，咱们读的都是什么？百分之扣，又不是零点几呀？ 就说西西门子的 q 零点几啊，对吧？这样的类型，他这样的类型是开零点几点几，是这样的，所以说咱们要映射一下 怎么去认识呢？虽然说我，但是我们这个上面就能读这块 cpu 的百分之 m 这个计算器，所以说咱们就认识一下。假如说这个东西我们要读他的状态，咱们就要认识一下， 看这是 m 一，这是一个除尘器，对吧？让他等于 这个东西，那我们上回就可以完成，因为我们上回就不能读他，但是我们可以读这样的地址，这样的地址就是相当于我们其他 buc 的一个输入输出，一个 计算器计算器，所以说咱们可以去这样去读它。好，现在假如这个这个程序就完成了，咱们就怎么去读它呢？假如说咱们用 mc 接式的， 假如说我我，我要这个状态显示为显示这个输出的状态，这个的输出这个点的状态，那我们就要涂什么 m 一，那我们这边怎么做呢？ 好，假如说这个这个状态，咱们去涂它 这个状态，让它产生一个颜色的变化，为一的时候为绿色，其他是 灰色的，咱们把这个改一下，这边怎么根据采集的？ 然后的话 m 区咱们可以用零区，它是一个输入输出的，就相当于其他类型的输入输出可以用零，也可以用一，用一当然是只能读的，用一用零的话是可以读，可以写的， 咱们用人吧，他是第几百分之 m g 就相当于是第几个地址，他是 m 一，咱们 m 一，好，这样这块地址 就能读取到他，当然说你要按钮来，按钮来才知道这个也是一样的，对吧？咱们假如说要要让他读写 这边的话，你就只能选择什么输出了，你要记得多用一些。好，这样的话就是一个地址的意思， 通常来说我们想做这样的这类，这种我们看是零的，这种用力的，不会 x 的，这种通常都是需要对应百分之百的能继承续的，然后才能去做他，好吧，今天咱们就简单讲一下这个。

施耐德做了几个水处理的常用的功能快，模拟量采集快，增加了滤波功能，以后做项目就更简单高效了。需要以上功能快的老铁私信留言，这个是。

对断路器进行检修和部件安装前需分闸，断路器按下 out 分闸按钮，使断路器分闸。合闸前先确认弹簧是否储能。 两种储能方式，手动和电动。手动储能时，拉下手柄六次，直到听到啪嗒声，储能指示器显示为插置的 ok， 则表示储能完毕。配置电动储能时， 在断路器从断开位置摇入到试验位置后，若二次回路带电储能，电机会自动储能。储能完成后，确认主触头指示器显示 out 储能指示器显示插置的 ok， 按下合闸按钮，使断路器合闸。
