分压电阻计算公式详细教程

如何利用串联电阻模拟传感器的电压，从而帮助我们更好的判断故障？首先我们要知道我们需要的电压是多少，然后再计算出得到这个电压需要多大的电阻。来，我们一起来看一下。我们来首先看一下 r 一 电阻四百欧姆，二是六百欧姆。好，我们知道电阻电压，但是不知道电流，所以我要算出来，根据欧姆定律， r 会等于什么？ r 会等于 v 除以 r， 也就是电压除以电阻，这个电阻只是总电阻啊， 所以会等于什么？会等于 v 除以 r 一 加 r 二会等于十二伏，除以一个四百欧姆，加个六百欧姆，然后等于什么？十二除以一千会等于零点零幺二安。 好，我们得到了这个电流是零点零二安，因为它是串联电路，电流呢处处相等，所以我们通可以通过这公式变形 得到他这个 r 二两吨的电压多少，其实他这个点就是我们需要这个点，他就相当于一个万用表一样的啊，就这样这样子，一个串联的万用表放在这里，他测得的仅仅是 r 二两吨的电压啊，因为他参考也是 d 线。好吧，好，我们计算一下，那 r 二他可以分多少伏的电压来， 怎么计算呢？嗯， v 会等于电流乘电阻，这电阻是多少电流？我们刚才算出来了，串联中是零点零一二安乘以六百欧姆会等于多少？嗯，七点二 会等于七点二伏。好，那，那四百欧姆这里它分多少伏电压呢？那就是十二伏减七点二伏会等于四点八伏的电压。好，我们现在通过电流 和电压、电阻三者的关系可以得到，就是我们任意知道两个数就可以得到另一个。如果我这个点要得到八伏的电压， r 一 和 r 二电阻应该串联多大的呢？ 算，我们因为刚才用的这个总电阻是一千欧姆。好，那我们基于这个电流来算的话， r 一 会等于 这里面是 r， 这是 r， r 会等于 v， 除以 i 会等于八伏，除以零点零一二安会等于六六六六六点六 m， 是 吧？好，因为我们是基于这个零点零一二安的电流算出来的，所以说我们的总电阻只能是一千，只能是一千，所以 r 一 的电阻呢？应该多少呢？应该是一千，减去它这个 r 二的电阻分得的电压六，那就会等于多少？等于三三三点四欧姆。好，我们这样就知道了，我们这边要串三百三十三， 这边要串六百六十六，我才能得到一个八伏的电压，是吧？那假设我要这边要得到一个五伏电压呢，那 r 二和 r 一 呢？又该怎么串呢？ 可以打在评论区，有什么不懂的可以在评论区交流一下啊。打一个比方，这是压差传感器，它现在已经坏掉了，而且你又买不到这个货， 你该怎么利用我们刚才所学的知识去给它模拟一个信号电压呢？我们知道它是个信号线，信号线它的开路电压应该是五伏，是不是？那说明它是不是里面有一个上拉电阻？好，我们是不是可以按照我们刚才所学的内容，给他这边串一个电阻，调整那个 r 二电阻电压 是不是可以模拟它这个信号出来，就这边信号线直接给它嘎断，中间串一个电阻，然后这一边接到这个大点上来， 是不是刚跟刚才是一样的吧？是不跟跟跟这个是一样的，两个电阻串联，然后我们改变这个电阻，就能改变它这个电流电压。 好，那这个电压是多大呢？但是这个东西我就不建议计算了，你们明白这个原理就好了，懂这个原理就好了。我们可以弄一个滑动电阻，然后接在这里面，然后去看睫毛腺疏油或拿万表这里串一个万表，这样你去拧动那个呃，滑动变阻器，然后调到零点七伏的时候， 你再去把那个拆下来，去量那个滑动变阻器的两端它电阻是多少，然后你就给他串一个固定的电阻就好了，知道吧？ 你滑动变阻器量大量大了，多大的阻值，你那个固定电阻就放多大的阻值，然后他这个信号线就被你固定在里面欺负了。但是国六的不行，国六他是走模型的，他会时刻监督你动态的那个电压，但是国五的可以。

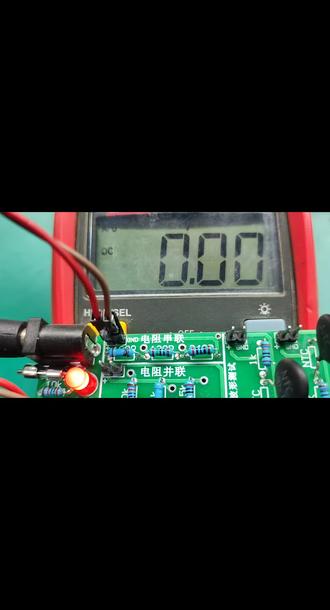

大家好，我们今天来测量一下电阻串联分压这个电路，我们来实际测量一下电阻串联分压， 他每个电阻上面分到的电压是多少。我们以这个电阻为这个电路为例， 这块是用三个电阻串联起来构成的一个回路，第一个电阻用的是一个一百欧的电阻，第二个用的是一百五十欧的电阻，第三个用的是一个二百欧的电阻。 我们先来量一下这个总电压是多少，现在的总电压是一个九点九八伏的电压， 接近于十伏的电压。然后我们先量一下第一个电阻分的电压是多少，是一个二点二一伏，第三个分的是一个三点三三伏， 第四个分的是第三个分的是一个四点四三伏的电压，他们每个电阻分到的电压相加起来就是一个，就是刚才量的一个总的电压。好，今天就跟大家分享到这里，谢谢大家。

你已经知道滑动电阻器有分压和限流两种接法，那应该如何选择呢？ 上次说过，分压法可以让待测电阻两段电压从零到一变化，而限流法不能从零开始变化。因此，如果题目要求电压从零开始调整，就必须使用分压法，简称零起必分。 此外，分压法要求滑动变阻器的组织小于大一侧电阻，而限流法要求滑动变阻器的组织和大一侧电阻差不多， 所以，如果滑动变阻器的组织远小于大一侧电阻的组织，使用限流法的话，电压调节范围将会非常有限，不利于测量，因此只能使用分压法，这就是华小避分的原则。 除了这两种情况，还有别的要求吗？来看个例子，有这样一些器材，待测电阻约一百欧，直流电流表量成零到十毫安，内阻五十欧 直流电压表量成零到三伏，内阻五千欧直流电源输出电压四伏，内阻不计。滑动变阻器零到十五欧，允许最大电流一安，用它们进行反安法测电阻的实验。滑动变阻器应当如何连接呢？ 此事如何采用限流接法？将滑动变阻器调到最大阻值时，通过电路的电流就是电动式，除以这三个电阻的和，大约是二十四毫安，这可要比电流表的量程大多了，电流表会被烧坏， 所以不能使用限流接法，只能采用分压接法，这就是稍表必分。这三种必须用分压接法的情况你都清楚了，那如果两种接法都能满足要求，优先选择哪个呢？这是限流法接线简单，能量损耗小，所以应该优先使用限流法。 以上就是分押法和限流法的，再讨论零起避分、华小避分、烧表避分，除此之外，两种接法都可以时，优先选择限流接法。你都明白了吗？明白了的话就去刷个题吧。

用一个二十 k 的 电阻和一个十 k 的 电热器可以调整这个 led 灯的亮度吗？我们今天来做个实验测试一下，把电源打开，电压调到四十五伏，四十四点八伏也没问题。 把电源的正极接在这个电阻的一端，电源负极接在这个电源器这个中间引脚，然后把这个 led 灯把它插在这个电源器这个两个孔的中间， 大家看一下，插上去以后这个灯已经亮了啊。我们旋动这个电源器，看会发生什么变化。 当电位器的旋钮旋动以后，这个电阻的组织是有变化的，越大的时候它分的电压就越多，组织越小的时候它分的电压就越少，所以说能改变这个 led 灯的亮度。

同学们好，今天我们继续解答福安法测电阻这道立体的第二问。 假设用限流式接法计算通过灯泡的最小电流。限流式接法就是把滑动变阻器串联在电路中， 如图所示，将滑动变阻器的一个固定端和一个滑动端接入电路，与小灯泡串联，通过改变滑片的位置， 改变接入回路中的有效电阻，从而限制和调节电路的总电流与小灯泡的电压。 当滑动变阻器的滑片滑到最右端时，也就是接入电路中的电阻最大时， 通过灯泡的电流最小。把电流表和电压表看成理想电表，忽略他们的电阻对电路的影响。 利用闭合电路的欧姆定律，电路中的电流等于电动势比上回路中的总电阻 a 等于一，比上 r 加 r x 再加小二，代入数据计算的结果，最小电流约为零点五三安。 完成了第二问，为我们完成第三问提供了理论依据。下面我们看第三问， 根据上面的计算，画出用福安法测小灯泡正常工作时电阻的电路图。 同学们要看清楚，通过小灯泡的最小电流等于零点五三安，大于小灯泡的额定电流零点五安。 这就说明线路是接法，没有限制住电路中的电流，原因是滑动变阻器的电阻过小。 这也充分说明限流式接法不能用，应该选择风压式接法。风压式接法如图所示。 将滑动变阻器的两个固定端接电源，两极，滑动端与一个固定端接负窄， 使负载与电阻器的一部分电阻并列，通过移动滑片改变负载两段的电压。 闭合开关起滑动电阻器的滑片应滑到最左端，相当于小灯泡与这条导线并列， 此时小灯泡两端的电压等于零。当滑动变阻器的滑片从最左端开始向右滑动， 小灯泡两侧的电压从零开始逐渐增大。当电压表的示数等于小灯泡额定电压三伏， 读出此时电流表的次数，就可以计算出小灯泡正常工作时的电阻，这样就顺利的完成了这个实验的任务。 同学们要注意，当滑动电阻器的电阻过小，限流式接法不限流时， 应该采用风压式接法，能够完全满足实验要求。 同学们学会了吗？有问题可以在评论区留言，点击关注不迷路，更多妙招等着你，同学们再见！
