camworks后处理教程

说，怎样把系统自带的后处理改成这样，简洁又实用。题，胡侠爷爷，今天您别揍我，我给您老人家讲点完整的干货可好啊？那就要看你表现了。 好说好说，您随便找一个道路，选择制衣后处理，同时按住 shift 敞篷 out 加 p， 激活后处理选择按钮，然后把系统自带后处理文件复制备份，选择备份文件，在记事本中编辑打开， 在文本中查找百分号，向下搜索，然后在这几行代码前面加上井号，选择忽略 保存文本，这样前面的辅助信息就可以屏蔽输出了。接着我们把 g 幺八、 g 二幺和刀具信息也屏蔽掉，在文本中搜索 g 二一，向上查找，把这里引号里的内容选择删除。 接着我们来屏蔽刀具信息，搜索 i nfo， 向下查找，把这里的 e 改为零，继续往下翻，找到车床换刀模块， 把这行代码选择删除，屏蔽换刀前的 g 零保存文本，重新生成程序，看一下效果。 最后我们来看结尾部分，这里的微零和取消刀具补偿有些多余，同样可以选择屏蔽。 在搜索框中输入 g 二八，向下查找，然后把这部分内容选择删除，同时使用井号屏蔽取消刀具补偿保存内容来看效果。 这里如果你希望退刀到指定位置，那你就复制这一行代码，把原来的屏蔽，把下面引号里的内容改成强制文本输出 坐标，根据自己需要输入对应数值，最后保存内容，这样我们就能做成一个简单通用的后处理了。提侠爷爷，我讲的干货您老人家可还满意啊？哼，那我今天就先不打你了，尔等日后若还敢有为天道，撒家这双拳头定不饶你。

大家好，我是谭印，有学员问我在马斯科里面如何修改后处理，让这个顺序号只在换刀前面输出， 我这里还是使用这个三轴默认的机床，也随便做了三步道路，然后呢给他做一个记忆的输出，后处理呢也是三轴默认的后处理，来看一下他现在输出的这个结果， 你看现在他是每一段前面呢都有这个顺序号，我只想在他这个换刀前面，这里是输出 n 一，也不是从 n 一百开始的， 那么这个时候呢，你可以呢先去新建你这个编程的机床文件，然后接下来点击机床，选择机床定义，点击确定，接下来选择控制定义，然后在这个位置选择 nc 输出，然后首先就把他这个输出行号给他关闭掉， 意思就是关闭他这个顺序号的输出，同时把他这个起始行号给他改成一，意思就是我们这个 n 是从一开始的，然后行号增量呢也给他改成一，意思就是每一次增量一个。好，接下来点击确定点击四，点击确定点击四， 那么现在我们就已经关闭掉了这个行号的这个输出，接下来呢我们就去修改后处理，让他这个后处理呢只在换刀的时候强制输出。好，点击。第一，在这里按住键盘上的 ctrl shift 加 it 加 p， 这样子呢我们就可以去选择后处理， 选择他默认的这个三折后处理，然后在他上面点击鼠标键打开方式，使用记事本的方式打开，接下来编辑查找我们这里呢去查找他这个换刀指令，他是 sm 零六， 我们这里查找 sm 零六，好，向下查找，查找下一个，然后再查找下一个，你看这里就是他换刀指定的，他前面呢有一个顺序号，由于我们最开始已经关闭了这个顺序号的输出，所以这个位置呢我们要让他强制输出， 强制输出的话就是给他前面加上一个新号，你可以呢使用这个英文输入法在这里输入一个新号，或者说把他这个后面这个新号给他复制一下，然后在他前面呢给他做一个粘贴，这样子就表示换刀的时候强制输出。 好，这是第一个位置，再点击查找下一个，查找下一个，这里还有一个，那么这里呢，我们也把他这个 n 的顺序啊，前面呢也给他加上一个新号，这样子就表示强制输出了。好，接下来把他这个后处理呢给他保存一下，好关闭掉，然后 我还是使用我们这个后处理来进行输出，点击确定，点击保存，点击设， 那么现在你看一下我们其他位置就没有这个行号了，只有在他这个 t 的前面有这个 n 的行号，然后下把刀前面也有，然后这把刀前面也有，希望可以帮助到大家，如果喜欢我的视频的话，欢迎大家关注、点赞留言，谢谢。

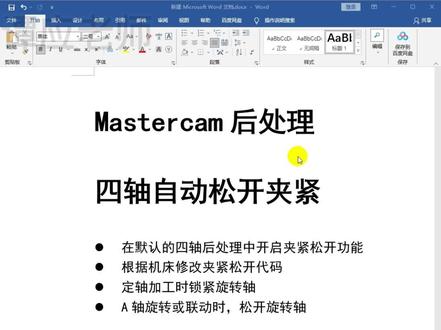

嗨，大家好，我是谭颖，有很多学员咨询我说在马斯科里面如何修改四周的后处理，让他能够自动松开夹紧，其实呢，默认的四周后处理都已经带了这个功能的，只是没有去开启而已。 那么首先第一步你可以在默认的四折后处理当中开启夹紧松开的功能，然后呢就要根据你的机床来修改夹紧松开的代码， 那么修改好之后呢，你在定轴加工的时候，他就会锁紧旋转轴，然后在 a 轴旋转或者从联动加工的时候，他就会松开旋转轴。 好，首先还是一样打开你的这个后处理，我这里还是使用的是默认的这个四轴的后处理，接下来点击编辑选择查找， 我们来查找这个 l o c k i n g， 然后向下查找，查找下一个， 那么在这个位置就是开启四轴松开夹紧的这个功能的，你默认情况下，他应该是漏，你给他改成这个 yes 就可以了。这个是第一步已经开启了他这个松开夹紧的功能， 那么根据你机床的不同，他这个松开夹紧的代码可能不太一样，所以说你要根据机床去修改一下，默认情况下呢，他的夹紧是 m 幺零，所以说我们在这个位置搜索一下 m 幺零，向下查找，查找下一个， 那么这里呢就是夹紧的上面，这里就是松开的，我这里呢就随便去改一下，你根据你实际情况来改好，比方说我们这个夹紧的，我就给他改成一个 m 幺 二，然后松开了，我就给他改成这个 m 幺三，注意空格都不要多，一定是在他这个引号之内的修改好之后呢，就点击文件选择保存，然后我这里呢随便做了两步道路，一步定轴的，一步联动的，接下来我给他做一个后处理来看一下， 你看他最开始这里有 a 轴要运动的时候，那么他最开始呢就是松开这个旋转轴，然后 a 轴旋转到位之后呢，就有锁紧旋转轴， 我们可以查找一下他这个 a， 来看一下他后面这个结果。 你看凡是有他这个 a 轴的旋转，前面肯定有松开，然后接下来就是夹紧了，然后他 在联动的时候呢，他就不会有他这个夹紧的这个代码，后面这里就是联动加工的，你看这里松开之后他就没有这个夹紧的代码了。 好，希望可以帮助到大家，如果喜欢我的视频的话，欢迎大家关注点赞留言，谢谢！

master came 二零二二吃如何利用毛胚模型来模拟刀路？现在还有粉丝朋友不知道利用毛胚模型来实体模拟验证，今天出个视频讲一下吧。我这里生成了一个毛胚模型一，如图所示，是上面三步道路生成的， 那我怎么利用毛胚模型一来实体模拟验证下面的等高道路呢？如果直接点击实体模拟，他会直接出现完整毛胚肯定不是我们想要的， 比如我要模拟高速等高道路，将这个模拟器选项点击一下，他默认的是毛胚设置，我们只需要选择下面的毛胚模型，选择模型一即可。毛胚模型二是我下面的生成的模型不用理会，在多轴模拟加工中，这里也 可以把家具选择上点击确定。现在我们再来实体模拟，看看他是不是直接通过毛胚模型依赖仿真的，现在加载出来就是模型一，这样看起来模拟仿真更直观一点。 由于时间问题，我这里就不再模拟下去了。至于如何创建毛胚模型，我前面的视频都有讲过，可以翻一下后面视频，我尽量将时间控制在一到两分钟之内。小视频涨知识，多了大家也记不住。 还有粉丝问这个毛胚模型怎么隐藏，其实他也属于一种道路的显示，关闭路径他就没有了，是不是很简单呢？你学会了吗？其实有的知识不是让你学 会，而是让你记住，学而不用掩饰。网瘾，有需要高版本教程的可以给我呦，祝大家工作愉快，学习进步！

宣布推出适用于 sand experience solidworks 的 comworks， 它完全集成兼容，具有与 comworks 相同的强大功能。您可以使用现有的技术数据库。 这是一个我们可能想使用 sand experience solidworks 编程的 v 六引擎块。在这里我们可以看到我们可能想在 solidworks 装配模式下用于加工的家具和轴颈。我可以平铺窗口， 然后将块托放到家具上。一旦就位，我就可以使用 comwork 自动特征识别来查找零件上的所有可加工特征。下一步， 我可以使用基于智能的加工来生成所有加工操作和刀具路径。现在，我可以使用刀具轨迹模拟来模拟零件的加工，然后将加工模型与设计模型进行比较。 我已经准备好生成记代码，但如果我从 sand experience 平台将设计的新版本读入 sand experience solid work 后，设计发生了变化，它就会知道发生了变化，并要求我重建零件。同样的， com work 也知道发生了变化。现在所有的刀具功率都将自动更新， 这要归功于 com works 提供的关联性。现在，我可以重新运行 topos 模拟，并将加工模型与新设计进行比较。 我可以使用 comwork 机器感知来检查家具将如何放置在机器上。我还可以使用 comwork 虚拟机进行真正的记忆代码模拟，避免代价高昂的冲突。一旦完成，我可以将文件保存回 send experience 平台。 了解有关 send experience solidworks 的 新 comworks 的 更多信息，请访问豆博与 comworks com， 或立即联系您的 solidworks 或 comworks 经销商。

嗨，大家好，我是谭印，今天给大家讲一下在 mask 里面如何将低版本的后处理文件以及机床文件升级到高版本来进行使用。 目前的我们这个是二零二二版本，假设我想把我这个计算文件升级到二零二四当中来使用，那么如果你直接复制过来他是不行的，所以呢我们必须要进行升级，你看现在在我的这个二零二四里面这个计算文件里面呢，并没有我们刚才那个计算文件。 然后接下来呢我们在这里在二零二四当中点击文件，然后选择转换，接下来选择迁移向导，然后在这个选项线呢我们选择他这个高级，然后他上面这里呢是迁移我们这个后处理和计算文件的。下 上面这个呢就是迁移低版本的一些个快捷设置，比方说快捷键等等，那么你根据实际需要来进行选择，接下来我们就勾选第一个， 然后在这里选择原始文件夹，他默认是二零二三，我们就点击他这个浏览，然后在这里呢找到我们这个二零二二的这一个， 然后呢点击确定，意思就是把我们这个二零二二这个文件夹里面的所有内容全部给他升级到二零二四当中，注意这个包括指文件夹呢一定要勾选， 然后下面这里呢就是迁移他这个快捷设置的，你有需要你可以勾选相同的方式来进行升级，那么我们这里就不去升级他这个配置文件了。好，接下来呢选择好之后就点击下一步，然后呢在这里直接点击下一步， 那么你要注意我们这种迁移方式呢，它最多只能跨越三个版本，如果说你是二零一七的一些个后处理文件的话，你可以先用二零二一或者二零二零先给它升级上来，然后再用我们的高版本来进行升级， 好，我们在这里就点击下一步，然后点击完成，接下来就是等待他的自动升级。 如果说在升级的过程当中出现这样子一个对话框的话，那么我们可以把它这个将此操作应用后续冲突给它勾选全部，让它替换文件夹当中的原始文件， 然后呢就是耐心的等待，那么整个升级过程呢，大概持续五到十分钟，升级好之后呢会出现这个已经完成 更新的这个弹窗，他问我们是否要查看结果，我就不去查看了，点击否好，点击否之后呢？然后接下来呢我们就可以呢点击他这个机床， 然后在这里面选择我们的这个计算文件，你看在我这个管理列表当中呢，就出现了很多我们之前二零二二的一些个计算文件呢， 包括我们车洗复合的一些个计算文件，他也会给我们升级上来，现在你就可以直接在二零二四版本当中使用了， 好希望可以帮助到大家。在我这里呢也可以定制后处理，我们的后处理呢也是非常的成熟，包括三轴、四轴、五轴车型复合双主轴都可以定制，谢谢大家。

master cam 三加二 a c 坐标转换后处理，即编程技术。最近很多人都问这个三加二编程怎么编的，有没有专门的三加二教程？其实这个三加二编程没什么难度，都是三轴技术，这个是已经编好的刀路， 都是二 d 道路，我们可以实体模拟看下效果。 开始吧， 市面上很多都是用这种加装三加二转台的，对于一般零件加工来说效率还是不错的。 模拟是没有问题，在直接通过 a c 坐标转换后处理输出程序，用 simco 登录模拟验证一下登录，选择这个五轴坐标转换后处理来输出 替换桌面文件已保存， 程序出来了，我们可以看到的 g 六五 p 九零 幺二，这是呼叫红的，这个后处理需要红的，支持弓箭可以任意位置放。我们打开心口，打开刚才输出的程序，心口也要会设置机床，否则道路也是乱七八糟的。我这里设置的是三加二的 ac 机床， 再把提前准备的 stl 图形导入进来，对比一下就知道有没有问题了。道路所有位置都是对的，就可以正常上机加工了， 去掉图形，所有道路深度也是没有问题。 心口模拟的刀路是什么样的，机床就会加工什么样的形状。如果有需要这样的三加二 ac 坐标转换后处理，可以私信我，里面提供坐标转换红 三加二学习专用图带刀路以及后处理使用方法。刀路一看就懂，轻松学会三加二编程。

one two three four 兄弟们风吹不乱 的风稍微调整一下就回来了。这是上发焦后的效果，快跟我学起来。第一步，一侧眉毛中部分区第二步，把底层头发发根蓬松 第三步，做点反翘留向 第四步，后脑勺往后飞第二层分区 第一步，用旋转手法制作流向，每一片头发都是，不用急于求成。 第二层，刘海具观重要，稍微带过一下就好了，不要太夸张，后脑勺弧度可以大些。 另一侧同理蓬松完做反翘处理。最顶层要蓬松，发根具观重要，这样才有层次感。 一缕一缕头发抓起来，喷起来喷发胶。

那我们在进行这个后处理修改之前呢，我们首先用它自带的这个后处理处理出来一个程序去看一下，就是结合他自带的这个后处理处理出来的程序，我们去看要修改哪些位置， 执行后处理。那这个 pst 啊，这个文件就是他自带默认的这个后处理好确定， but 我们把它关掉，用计时本打开这个程序去看的话呢，就更加直观明了一点， 这个是刚才处理出来的这个程序，我们用计时本打开。 好，那这里大家可以看到，首先的话呢，就是他的这个前面开头，这里欧零零零是吧？像这个欧零零零 有的基层的话呢，他是不支持的啊啊，所以说我们这里要么就把这一行给他给删掉，要么呢就是把它改成 o 零零一这样子 啊。再接着这个后面的话呢，这个是陈旭明是吧？六个八，下面呢是时间日期这些这个的话大家如果说觉得想要把它给去掉的话呢，也是可以通过修给这个后处理来实现， 那我们再往下看，这里有 n 一百 n 一百二这个 n 行号，这个的话呢，我们也可以把它给去掉 啊，这里还有一个换刀指令， t 七 m 六像不带刀库的，这个后处理的话呢，使用不上这个换刀指令呢，也要把它给去掉。 这里还有一个 a 零，这个 a 零是第四轴三轴加工中心的话呢，也用不上，也要把它给去掉。我们再来看一下它的程序结束， 程序结束这里呢，首先是回到这个安全高度，然后再锐回 零，然后 xy 回零，像我们做模具加工是吧？不带刀库的话呢，就没必要让他直接走回零，然后 xy 回零，只让他回到我们设定的这个安全高度就可以了，也方便我们换刀。好，那我们就来针对我们刚才所说的这几个地方来进 行修改。好，我们修改这个后处理呢，要首先要把这个他的一个原始文件啊做一个备份，这样子的话呢，即使我们在修改过程中如果说出错了，但是我们这个原始文件的话，还在可以继续拿来修改。 好，那我们就鼠标右键属性打开文件数字的位置，先把这个 原始的这个 pst 文件啊给他拷贝出来，找到这个 mil 这个文件夹， 点击进去，再找到这个 posts 这个文件夹，点击进去啊，这个 mpfan 点 pst， 这个呢就是他的一个原始后处理文件啊，那我们把它复制 粘贴到桌面，我们把它放到桌面，然后用记式本打开来进行修改，我们再把这个程序拿来对比着来一起修改。那我们首先的话呢，就是修改这个位置啊， 要么把它删掉，要么把它变成二五零零一啊，我们这里的话就编辑查找百分号啊，查找百分号向下查找就到这里了啊，就这里大家看清楚这个位置啊， 那如果说我们要把那个欧林林给他删掉了，我们就在这一行前面给他加上一个井号就 ok 了。然后下面这一行的话呢，就是他的一个 程序名，在下面这行呢就是时间日期，同样的如果说我们要去掉他的一个程序名，还有他的一个日期的话呢，也是我们直接在这一行的前面给他加上型号， 这样的前面也给他加上井号，这样子的话呢，就搞定了，是吧？当然啊，我是建议大家不要把这个前面的这些信息呢给他给去掉啊，所以说我一般是不去掉的，那我这里的话呢，就 把这个警号给他删掉，不修给他了来就当然要修改的话呢，就按照我刚才说的前面加警号修改就 ok 了，如果说不去掉，把它变成二零零一的话呢，那我们就把警号去掉，那只需要在这一行的前面给他加多一行啊， 加多一行弄到这里来，然后点击这个确认回车啊，然后就另起一行，另起一行呢，输入 ef， 然后空格 drogno 等好， z e r o zro 零的意思，逗号隔开，然后在同样的 pro gno 等号 one honey。 好，这样子，那大家看一下啊，输入的时候不要输错了啊，另外的话，前面的话呢要空格啊，前面这个 e f 前面要空格，这样子空格过来啊， 不要把它贴到这个最边上，那如果说把它放在这个最边上的话呢，处理程序的话就会报警了。加这一行加这一行好，这是第一个地方修改的。好， 那第二个地方修改的呢？就是去掉这个行号是吧？那我们同样的也是在这个后处里， 这里我们先把这个给他拉到最上面啊，拉到最上面去，然后编辑查找 omits 一扣，向下查找，找到这一行 就是第一个走到这一行这里，大家看到啊，我们把这个肉把它改成 yes， ok， 那这一出呢就改好了，好，我们再看一下，下面需要修改的呢，就是这个换刀指令，是吧？把这个换刀指令给他 取消掉。好，同样的，我们把它拉到最上面去啊，点击直接查找 m 六， 查找下一个啊，就到这里了，这是查找第一个这里啊， 我们要去掉这个换刀指令呢，我们只需要在这个前面啊，在这个前面，然后这个逗号后面给他加上一个井号，让他变成柱嗓，大家看清楚啊，是这里啊， ok， 这是去去掉他这个换刀指令的啊，我们再来看一下，下一个要修改了，就地方 啊，下个就是把这个第四轴这个 n 零给它去掉。好，同样的，我们这里还是把它拉到最上面去编辑查找幺六四， 然后一直查找下一个，直到最后啊，直到最后，就这一行，大家看清楚啊，是这一行，那我们把后面这个 y 把它改成， ok 啊，这个就修改好了，那我们再来看一下，还有连续的结尾，这里， 这是我们不让这个 z 回零， xy 回零。好，同样的，我们这里还是给他拉到最上面去啊，从最顶面开始查找 这里，查找，查找 pcanpca 向下查找好就查找到这里，大家看清楚啊，是这个位置啊， 那我们这里呢，如果说 我们需要把这个 z 为零给他取消掉了，我们即使同样的在这行前面给他加上一个井号，然后下面的一样的 xy 为零，我们也在前面给他加上一个井号，这样子的话 xyz 为零呢，就取消掉了。但是如果说我们要 啊 z 回零，然后 xy 不回零了，我们只这个前面就不要加紧哈。还有就是说，如果说我们只要 x 回零， y 不回零，那我们就把这个这一行 这行来前面这个 y 零给他删掉啊，大家看清楚啊，删的话是删掉我这个框起来所有的，包括这个引号，还有这个点号啊，都要给他删掉。那同理，如果说我们要歪回零 x 不回零，那我们就把前面的这个 x 零呢这些给他删掉就 ok。 好，我们现在修改好之后呢，就把这个后处你给它另存为保存了之后，这个后面这个后缀啊，点 pst 啊，这个要保存，不要把它给去掉了啊。 然后我们这个就改为无刀库这个下面保存就行，选择所有文件好保存 好。这个呢就是我们刚才修改不带刀库的这个后处理，现在我们把它烤到这个软件里面处理一个程序去看一下，打开好更改后处理，把刚才我们改好的那一个复制过来粘贴， 选择这个舞蹈库。好确定这个是，我们就改为三个一啊。 ok， 我们还是用记事本打开这个程序去看 一下。好，再把刚才我们用那个默认的后处理处理的程序来对比看一下啊。那首先这里欧零零零是吧？现在已经变成了欧零零一， 但如果说你要把它给删掉的话，就像我刚才说的，在那个前面给他加上一个井号啊，还有下面这两行也是一样的。 嗯，然后这个换刀指令这里是没有了，取消掉了，第四轴 a 零也没有了， 嗯，还有他这个，嗯，这个很好，也没有了，那我们再拉到最下面，那他这里只回到我们设定的这个安全高度。 ok， 那这期视频呢就讲到这里，我们下一期视频呢再接着给大家讲带刀库的这个后处理怎么去修改。
