俯斜式挡土墙体积计算公式

欢迎回来，前面我们讲解了党强在叶算的过程中，主要包括两大块内容，一大块是外部稳定性及强度叶算，另一块呢是内部稳定性及强度叶算。 今天呢我们来讲解一下倒桥叶算过程中最复杂也是最关键的一个力的计算，土压力计算它的基本假设及适用范围。 我们来看一下规范中规定的土压力计算它的一个基本的原理。根据我们的规范规定呢，土压力是按照库隆土压力来进行计算的，这里呢我们不对库隆土压力做过度的展开， 主要是说一下，当我们有一个验算需求的时候，我们需要考虑 当前这个工况和我们软件也好和或者是当前对标的规范这一条是否对应这样一个角度去学习它。 那么基本假定呢，包括以下几条，第一条就是桥后的填土为均质散粒体， 这里呢有非常多的关键字，第一个就是墙厚的填土是均质的，这是第一个关键字。第二个关键字呢就是颗粒间仅有摩擦力，没有凝聚力， 也就说它是沙性土，只有否没有 c。 如果我们对挡墙进行验算的时候， 看到已知条件里面既有 c 又有否的时候，那么我们参数录入的时候该怎么办呢？ 能不能直接把 c 丢掉啊，把否输进去呢？这样显然是不可以的，如果是粘性土，我们需要处理的就是它需要输入一个综合摩擦角，就是要把 c 换算成否这样来做。再一个呢就是 我们挡墙破坏的时候，破裂面假设为一个平面，再一个就是 即将破坏的零件状态的时候呢，我们的破裂体在自重积这里自重呢已经包括了土和车载 强背反力 e， 还有呢，破裂面的反力 r 的 共同作用下，它维持了极限平衡。 再一个呢，再一个假设呢，就是土压力沿墙的高度方向呈泄性分布，这就是如果我们按照路基规范 套现在的公式，那么我们假设条件就是这些，如果你的实际工况和这个格格不入，那你就不要用这个对应的这些条款去验算了，因为我们基础的假设 就不符合。好，那我们看看到底哪窟窿土压力适合哪一些情况。第一个呢，他说的比较宽泛啊，就是窟窿土压力呢， 它主要用于墙背倾斜、粗糙及铁土面倾斜或者有超载等情况的主动土压力计算啊。这里 第一条，如果要找关键字的话，我们要找到它是主动土压力，主动土压力的计算呢，一般能满足工程的要求。第二个呢，就是前面已经说过的一点，库隆土压力呢，它适用于沙性土， 如果你要在粘性图里面用，那就需要考虑凝聚力的影响，把 c 换算成否，那么这时候的否呢，就叫综合内摩擦角，就是把 c 和否的 影响都换算到否里边去。第三点呢，注意它的用词， 窟窿土压力呢，仅适用于墙背为平面或近似平面的挡墙啊，注意这个仅适用语，如果你是折线型的墙背，那么就要采用假想墙背来进行计算。 第四点呢，就是如果墙背的倾角比较大的时候， 特别是腐蚀式的这种情况，出现了第二环裂面，那么这时候呢，就要按第二环裂面来计算， 说起来有些抽象，也不太容易，一句话说清楚，我们就知道如果腐蚀的时候角度比较大的时候，要有意识的看他会不会出现第二破裂面。第五点啊，也是很重要的一点，就是 墙背它的倾角越大，误差也就越大，所以呢，我们不管是仰斜式还是俯斜式，墙背的坡率一般不能太缓。 第六点，窟窿土压力呢，它仅适用于刚性挡土墙。好， 这里啰嗦了这么长时间来绞解窟窿土压力，他的基本假设和适用范围就是避免很多人倒桥。要计算的时候就盲目的开始套参数，忽略了他的基本假设条件， 根本不适合的工况，直接就去套公式啊，就开始做啊这样子一个一种情况。 好的关于库隆土压力的计算及适用范围我们就分享到这里，下一期我们将接着为大家讲解党强叶算相关内容。

亲爱的各位同学们，大家好，我是重庆城市科技学院建筑管理学院的教师钟瑞， 那本视频呢，我们来讲解一下混凝土挡土墙它的一个主架方法。主要是呢，我们图纸也确实有这一部分，所以呢我就稍微再讲一些， 其实它的一个做法呢，和我们上一个视频里面装板墙地面上的装和挡板它的一个主架呢，基本上是一致的， 其实我们讲那一个地方呢，就基本上能把这个讲完了，但是在工作量的测量上可能还是会有些问题，所以呢这个时候呢，我们我再一次录一个视频呢，来讲解一下这部分的内容。 好，我们这个时候呢，来看一下图纸，图纸呢所在的位置呢，在我们的宝山路，宝山路呢所涉及到了高边坡施工图里面 里面有涉及到一个结构过边坡，我们呢打开看一下，打开看到之后呢，里面呢就有对应的，比如说我们这个地方所涉及到的一个是它的一个平面布置图， 有用二一个呢就是，嗯，重力式挡土墙这大样图，那横纵式挡土墙呢，在这个地方所处的位置是不一样的。首先呢我们还是先看一下对应的一个平面图，来对它进行一个理解，它的平面图呢有这些内容。 首先在我们之前讲解的这一部分呢，有一个有三个装，有五个装板墙，这五个装板墙的一个旁边呢，在这里就有一个重力式挡土墙。 好，这一个重力式挡土墙呢，其实就是这一个零七图纸。哎，长这一个，其实他取这一个名字呢，他还是有一些偏差的，因为重力式挡土墙他其实分好多好多种类型，横纵式挡土墙啊，比如老师打开的这个图纸，他长这个样子。横纵式挡土墙， 其实呢，他也是重力式挡土墙，虽说他起的这个名字哈，略微有一点点偏差，但是他在这个地方有一个叫什么叫路滴，路滴墙，然后呢在这个地方呢，也是什么呢？重力式挡土墙，然后呢在平面图的这个地方呢，也提到了这个地方是个路滴，路滴那一部分吗？是路滴那种结构形式。 徐老师认为呢，他的一个嗯，平面大样图的话，应该就是这一个这样的一个仰斜式。好，然后呢，还有他在这个地方呢，也提到了这个地方 有涉及到悬臂式和横纵式，如果大家去看道路的一个平面图啊，就是嗯，分装点号的那个断面图啊，不是平面图断面图，那么也会发现，其实在这附近有很多的一个悬臂式挡住墙，那么悬臂式挡住墙呢，老师在这个地方就不做讲解了，同学们自己去完成它的一个主驾内容。 好，还有一个呢，就是横纵式挡土墙，横纵式挡土墙呢，他的一个大样图呢，就是我们的零五和零零五和零六，零六的这一个类型，那零五这个地方呢，主要是他的一个配金图。好，他这个横纵式挡土墙虽然主要用的是嗯十那个十二，嗯， 主要用的是混凝土，但是呢，它的表层这个地方呢，可能也是按插了钢钉进去的。好，那么横纵式挡土墙和旋臂式挡土墙就请同学们自己去完成相应的内容。老师呢，在这个地方呢把 重力式哈这个挡土墙，把它一讲进行一下讲解。首先我们还是要来看一下它的一个立面图，我们从这个立面图上面大概就知道我的横纵式挡土墙 他呢有多高，他的高度呢？我们是直接可以通过测量得出来的，这个测量呢我们就不用去换成他的比例了，一边的高度呢是这边高啊，是三，另外一边的高度呢？是这啊是一点一五啊，我们为什么要给他算算的高度呢？因为是有用的，那这个高度呢是从上到下的一个高度， 我们再来看一下它的一个大样图，看到它的大样图呢就长这个样子，它给我们的是 h、 b、 h 和 b 这个参数，那么 h 和 b 这个参数有多大呢？其实就在这个上面看， 那在这个上面看的时候，其实意识到一个问题，就是说我的这个地方应该是 h 边， h 边的话，它有一个是一点一五，对吧？刚刚测量那个数据，但是这个比例我们要通过换算，换算比例的方式自己去测量它的一个面积。 然后呢他有一个好处呢，就是他已经有了一个三百， h 是 三百的时候就是三千哈，三千对应的应该就是三米，好对应的这一个断面面的面积，好断面面积呢大概就是六点二三四，那等会呢，我们也可以自己去测量一下， 好，再仔细的来，就是现在我们是得到了他大概的一个，嗯，那个数据啊，参数数据，断面尺寸的参数数据。然后下面呢我们来看一下啊，这一个我们的这一个图， 这一个呃，陆地墙的这一个图，他其实画画也画错了，如果他真这样画的话，其实 他真这样画的话，其实是有点偏差的哈，画成这样啊，我们先不忙管这个事情啊，我们来看一下，在这一个地方的话，他有一个泄水管，这个称之为排水管，每隔两米安排一根，然后呢在这个地方呢他使用的是 pvc 管，直径是， 嗯一百，然后呢他比地面线要高高个三百。最后我们刚刚我们之前看装满墙的时候，他其实也提到就是距地面的那个沟边，沟的那个地方要高高三十厘米，那其实呢这个地方也对应上了， 然后右侧这个地方呢，有它进行一个连土的一个封层是什么意思呢？就希望水分走到这个地方，就被这一个连土风水层给隔绝，就不要往下渗了啊，就直接从这个管子里面给排出去 好。上方在这个地方为了不要堵些，这个管子中间是给它配配了一个五百厚的集配碎石滤滤尘的，然后中间这些还给他安排了一百厚的 pvc 透水软管管子，软管子剩也是每隔两米哈安排一根。 好。上方上方这个地方又有涟水风水，涟土风水城，那相当于这些水分的话，在这个地方的话就是从这边过来，然后呢不是从上面走的，反正这个地方确实是有涟土风水城的 好。看到这一个图纸之后呢，然后呢我们这个时候呢来看一下，如果说我现在要去对他进行主驾，首先呢我们这个地方依然是在防护工程里面做 好，当然在上节课老师也提到一点，我们其实也可以称之为是结构工程，对不对？但是呢，我们那个，嗯，毕业设计里面所涉及到的内容呢？这个地方呢是设计的是防水工防护工程这一部分，所以说我们这个命名，也即也在防护工程里面继续做 好排，排到下方，排到下方呢，在这一个地方呢，在这里面呢，我们就去看一下有没有对应的一个清单项，市政工程里面 桥梁，哎，对，还是在桥梁里面找找一下对应的。嗯，线胶混凝土构建，线胶混凝土构建，其实关于挡不住墙的话，其实就这一个情感上我们没有多的选择，就是它没有给我们更多的一个选择，那我们就只能呢还是选它 好。因此在这个地方呢就出现了零四零三零幺啊，零幺零零零二，这个零零二呢是根据这一个哈分裂下来的，零零二它有进行一个嗯，排序嘛，哈，上一个是零零一，这个就是零零二，那名字我们就给他改改一下。老师在这一个地方给他改的名字是 c 二零混凝土路滴墙， 清单上呢，就选择这一个清单上，那么这一个清单上名字给了定呢，我们来看一下清单对应的内容有哪些吧。好，依然需要描述它的混凝土的强度等级，我们这个地方的话是什么类型的呢？它在旁边有这样的描述， 它说啊，我们的挡土墙是采用的是 c 二零塑混凝土，什么是塑混凝土啊？就是里面没有穿插钢筋好，然后呢墙被有设置这些东西啊，底部通过三通水管连接， 传统我们都没有管它了哈，透水管呢，这个地方呢设置绿水层这些好，这些呢我们是要提前知道，因为我们等会要写他的项目特征，墙上呢也有设置沉降缝，这个沉降缝呢是二十毫米厚，甚至设置是十到十五米，嗯，设置一条 缝宽这么多。基坑开挖，这个地方也设计到基坑开挖，为什么要设计到基坑开挖呢？因为我们在这个地方如果直接看一下的话， 红线的这一根线就应该是他可能开挖之后的地面线，往下还往下走，走了这么远的好，所以说呢，他在这个地方的话，其实我们就是要搞开挖一个机坑，好，继续来看哈，在这上面他有一个开挖机坑，开挖机坑之后呢？ 嗯，沟是按机槽开挖啊，然后呢在这个地方呢有涉及到一些放坡 啊，临时开挖的，一个坡度的个比例的话有一比一啊，好，然后呢一比零点一啊啊，一比零点五啊，有这些，那等会我们就坐到基坑的时候再返回头来再来看一下， 他说呢，在这个地方呢也是用于午后重力式挡土墙哈，具体呢见道路平面图，我们已经见过了，他所在的位置的话，应该就是在这一个区域 啊，因为其他区域呢是很重视和那个悬臂式。好，然后我们又来看哈，我们在刚刚在这个地方呢，其实也就说了要去描述它的一个项目特征，项目特征呢中，然后这个这个地方呢混凝土强度等级，下一个就是吸水管，吸水管的话我们这个地方就说了，人家用的是什么呢？ pvc， pvc 直径呢是 一百的，然后每隔两米就设置一道绿水层呢？是什么呢？极细碎石。好。沉浆缝呢？也是刚刚送的那个麻絮的哈。那个沉浆缝，沉浆缝，我们这个地方还应该加一条哈。 沉浆缝还是看一下它的一个描述，沉浆缝缝宽两米，用浸透沥青的木板阔沥青麻石填塞。

和你有关，宽厚无堪，若是真的感恩挫折，何来脆弱。

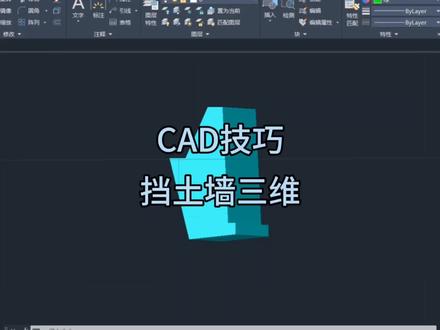

这是个横纵式挡土墙三维图，怎么画的呢？今天讲一种画法，讲完后能让你够快速画出来。先看一下图纸上的尺寸，我们以这个高度十米的为例，看一下顶宽是一点二米，上墙高四米， 画之前要切换到左视图找，画出顶宽，上墙高四米，上墙坡比一比零点四五，根据坡比算出宽度四乘零点四五等于一点八，画出斜坡。 删除辅助线。横中排宽一点三米， 下墙高六米， 坡比一比零点二五，根据坡比算出宽度六乘零点二五等于一点五，画出下墙斜坡。 删除辅助线。再看一下墙底宽， b 一 表中却没有 b 一 数据，那我们就从上往下画 h 零 h d h 九点一米，先垂直画九点一米， 宽度，根据坡比算出九点一乘零点零五，零点四五五，画出宽度，画出斜坡。删除辅助线。墙纸宽零点六，墙纸高零点九米， 底宽，先闭合亮一下底宽，底宽，坡比一比十底宽亮出来之后，再乘以坡比三点八六乘零点一等于零点三八六。 删除辅助线， 修剪一下这个角， 剪切掉多余线段，把试图切换到西南等轴侧， 选中，输入 j， 合并图形，输入 i e g， 建立面域 左上角点击拉伸命令，然后直接拉伸就行了。拉伸二十米，这就画出来了，学会了吗？

都不会很痛，谢谢你 这一生有能力 都不会很痛，谢谢你。

好，各位同学，欢迎回来，那接下来的话呢，我们要继续学的就是关于我们的一点四，党强的施工。那第一个知识点就是关于党富强的类型，就这个类型而言的话呢，第一个推荐大家重点看的就是这个表格，这个表格是我们书本上为书不多的以文字性为主的表格， 凡是书上以文字为主的表格都要求掌握。那么这个表格的话呢，我就不带大家一行一行念了，我们说一说这个表格有哪些个考试方法。 他的第一个考法的话，比方说我提问说我有一个党强，他是依靠着自重来抵抗土压力的，同时的话呢，他有天然之美，那么形式简单，可就地取材。问你这个党强是什么党强，那么他是重力式的气体党强。 好，就是说特点，选名称。那么第二种考法呢？是给图片选名称，你比方说我随便给你划了一个图片啊，划一个这个图片吧， 这个图片给到你，给到你之后的话问你，请问如图所示，这个党强是什么党强？你要知道他是横纵，是党强，这是第二种考法， 紧随其后的还有第三种考法。第三种考法怎么来考呢？你看掌墙上面的话，都会有一些小的标识标记啊，那我随便抠出一个图， 比方说把这个位置钢筋擦掉，改成 b， 问你如数所示， b 是 什么东西？你要知道 b 是 钢筋，这是关于这个表格的几种考法，那么下去之后大家一定要去好好看一看。那接下来我们直接做题，看一看历史上这个点是怎么出题目的， 利用填土下压的作用，使全墙重心后移增而增加墙体稳定性的挡墙是哪个挡墙？说了填土下压一般是在横洞台上填土，造成填土的下压，那这种的挡墙称为什么称为我们的横重式？这就是非常典型的说特点， 选名称。那这道题答案应该是谁？答案应该是我们的 a 选项。那么除此以外，在书本上这个表格下方还有一些个文字部分，那段文字部分呢，我们要求通读就可以了。那这是我们的第一个知识点，党情的类型就给大家介绍完毕。 那接下来我们看第二个考点，第二考点呢？记号是党强的一个受力，那么党强受力受什么力呢？受的应该是我们的土压力，那么土压力，土压力。到这一块，同学们要清楚土压力以谁为主体，说的是谁的感受？ 那土压力到底在说土的感觉，还是在说强的感觉？先可以暂停一下，思考一下，注意我们中文是怎么样的？中文是顾名思义的， 顾名思义，望文生义。所以土压力说的是谁的感受？说的是土的感受。那么土有哪些个感受呢？你比方说，我举一个例子给大家声明啊，比方说现在邵老师变身为土，我就是这坨土。那么现在什么样一个情况呢？ 我现在一个人在教室里面，然后我在想，哎，学员们怎么还不来啊？到点了，于是我推开教室的门，准备出去看一看。 那么我推门的一个情况，由我主动发出公式，把门推开，那么我推门就是我们的主动，土压力，土主动发出公式， 结果我一推门，哗啦，门口好多同学呢，他就等着我开门，好冲进教室抢个好位子，我一开门，立刻好多同学就把消息里面涌啊，把我给挤了，那我被人给挤的力就是我们的被动土压力， 那么这个土压力到底是我一个人推门的力气大，还是那么多个同学同学挤我的力气大呢？ 那一人怎么样？一人是短是不是？所以我推门的这个力是比较小的，所以主动土压力相对来说比较小。 但是咱们这么多个学员，几十个上百个学员涌到咱们的教室里，把我给挤了，那这个时候的话， 被动土压力被人起的力是不是比较大的？有没有居中的？有居中的，我坐在这一动不动，您坐在那一动不动，相对来说是静止的，所以被动土压力最大，静止的居中，主动的土压力最小。 那现在三种土压力同学们能分得清楚了吧？那接下来结合刚才我们的学习来分析一下啊，你看这个位置是个挡墙上方呢，这个位置有填土，填土呢，由于重力的作用，他就想下面像坐滑梯一样往下面滑， 将这个力正交分解之后，有没有一个土推墙的力，土主动发出公式，那么这一块成的是什么？就是主动土压力，对不对？ 接下来看这啊，尚老师站在墙面上给拱圈一个压力，拱圈受压之后呢，想变平，给左右两边的这个桥台背后填土啊，一个水平推力，那么此时这块的土体是被挤了，那么所以这块就什么呀？被动土压力没问题了吧？这块就是被动土压力。 继续看这啊，刚性的地下通道啊，你不动我也不动啊，大家相对来说静止，所以这块就是关于我们的静止土压力。那么到这里我们的三种土压力应该就给大家区分的非常的好了啊，应该一下子记住啊，一定要知道土压力说的是谁的感受，是土的感受。来继续做题目看， 当张信的挡土墙受到外力向填土一侧移动，造成墙厚土体向上隆起，此时这个挡墙承受的土压力称之为是什么土压力。那现在就是什么呀？土 被挤了，是不是土被人挤了？刚性党强向填土一侧移动吗？土被人拱了，土被人拱了就是什么土压力，就是被动土压力啊。好了，那现在的话，土压力的三种区分以及比大小就给大家介绍完成了。 那接下来将你的目光投向这幅图片，我们后面所有的知识点都是以这幅图片为蓝本，给大家进行展开讲解的了。你比方说 看这是什么党强，我问你，你要告诉我这是重力式的气体党强，这个党强自重怎么样？自重相当大，那这么大的一个自重，这么一个挡土墙的一个情况下，我对他的下方的地基承载能力有没有要求？肯定是有要求的，你要知道 凡是在这块土地上以后要做某些个结构，这个结构是有要求的，你要知道凡是在这块土地的地基承载能力好继续， 那么这个地基是均匀的还是不均匀的？那地基不可能均匀，是不是我们地壳就是一本书啊，那一层一层的这个软硬厚度都不一样，那么由于土质是不均匀的，我们为了防止挡墙以后会产生不均匀的一个沉降，我们呢？哎，一片一片的给它怎么样切开，为什么 要切开呢？一般都是十到二十米就要切开一段了，为什么要切开？就是要抵抗这个不均匀沉降，有一个变形缝，也就是我们的一个沉降缝。好，继续，我们来看 天上下雨，水往地上流，土体吸水了，吸水之后土壤的自动变大，那么土壤的自动变大，往下出的力也变大，正交分解之后，土推墙的力也越来越大了， 那么土推墙力也越来越大了。之后，那么就会发生一个新的情况，有没有一种可能，这个土推墙的力主动阻力太大了，以至于将挡墙掀翻。有这种可能吗？ 好事，坏事，那肯定是个坏事，于是我们就要想办法疏肝墙厚的涂体，维持党强的稳定，就是我们接下来要给大家带来的新的一个知识点，就是在党墙施工技术的第一个考点，沉降缝和反滤层。 沉降缝刚才介绍过了，由于我们的这个地基啊，他并不是很匀称，肯定会产生一些不均匀沉降，为了能够挡墙配合他的一个沉降，要留下什么呀？沉降缝，沉降缝就是你沉降你的，我沉降我的，两个墙体之间需不需要设钢筋拉结？ 要知道这是什么缝？这是变形的缝。沉降缝是不是变形的缝？凡是变形的缝都是通缝。怎么个通法？ 自上而下完全断开，那么上，上到什么？上到护栏压顶，那么下到什么呢？下到强身基础啊，这个位置是完全断开的，自上而下全部断开啊，同时里外也要断开，需不需要钢筋拉结？不需要，为什么？ 因为工程是极度自私的，但凡是受力的都是各自为政，独自受力啊。如果你想咱们俩之间用钢筋拉结，一旦有一天下雨下的太大了，邵老师在这块站着，您在这块站着，突然间我背后的这个凸体 推的力很大，那么我不行，站不住了，要趴下。如果我们之间没有钢筋拉结的话，就是我干我的活，我沉降我的，而您那块还能牢牢的站住。 但如果说一旦咱俩之间有钢筋拉结，就会像当年赤壁之战火烧连营一样，那么我这块站不住了，也会把你什么呀带倒。 所以但凡受力的地方都是要独自受力的，这也就是后面我们要学到了。脚手架支架不能够相连，同时顶板支架和侧墙支架也是不可以进行相连的，因为我们要维持各自的一个稳定，一旦有一个扛不住了，不会牵扯到其他的人啊。所以这块有没有相连？没有。 那接下来我们给大家介绍所有的挡墙，注意我的描述是所有的，甭管你是什么重力式、横重式，还是什么乱七八糟的扶臂式、悬臂式啊，都一样。 只要您是个挡墙，挡墙均由三部分组成，最上面这个位置叫什么呀？叫压顶， 然后这个位置叫墙身，最下面这块叫做什么？叫做我们的基础都是一样的啊，什么挡墙身基础啊，大家都是这三部分来进行组成的。 好，那么继续我们看下面这个黑白的图，黑白的图的话呢，就是一个挡墙的一个构造图，通过这个构造图啊，我是能够看到，你看这个是以后修的路啊，然后这块是地面挡墙呢，为了维持它的一个稳定啊， 不移，所以他并不是摆在地面上的，而是有一个怎么样，有一个下挖的一个动作，所以他是半埋在地上的，埋在地上，然后呢，上面这块进行一个支挡。你想啊，如果他埋的很浅，就这个笔一样，他埋的很浅，那我这块就一动他就动啊， 手上面稍微给个力，他就会晃，对不对？你可以看很晃啊，但如果说我这块转的很深啊，下面转的很深，那这个时候就有什么呀，就支挡的力就会强有力的，所以他并不是在平地上直接摆着的。 好，接下来回到这幅图片，刚才说了，天上下雨，水往地上流，土体湿化，土推墙的力太大，就可能会造成挡墙先翻，那么接下来我们就想办法疏干墙后土体。 那如何进行疏干呢？来看这，我们在墙后一般都是一米的一个范围内，都是不可以填土的，填什么呢？填碎石，那么填了碎石就会出现天上下雨，土壤吸水 自动变大，同时这些个水经过碎石层，由于碎石层是有缝隙的，将这个水给他立出来，空出来。空出来之后，通过碎石层里面埋设的 身上带有洞洞眼的管道，将它进行收集，收集好了之后，铺设有坡度，通过挡墙身上的泄水孔就可以将那个水排放出去了。当然了，这个 碎石层控水，然后花管收集，花管外围可能还会有什么呀，有土工痕材料，保证透水不透沙河石，那这样的话呢，就可以将多余的水分沥 出来，沥出来之后我们通过泄水孔管道给它怎么样源不断排放，排放之后就疏干了墙厚的土体，减少了主动土压力，维持了挡墙的稳定。那这个东西就是我们所谓的一个 反绿层啊，那么反绿层呢，这个原理的话呢，跟我们之前所学的什么渗沟渗井啊，盲沟盲井啊，植草菇的沟底啊，那么中央风格的在下面啊，以及后面还没有讲到的我们的景点，江水的景点啊，都是同一个原理，用碎石层，用石头有缝隙的这种颗粒的材料将水透出来， 然后通过我们的花管和土工合成材料，保证透水不透沙河石，然后将水搞走就可以了。好的，这是关于我们的反绿层，就给大家介绍完成。 接下来看这幅图啊，这幅图其实也是一个体现出的一个反滤层的，你可以看这个是一个挡墙的一个泄水孔，然后这块就填的碎石，这个碎石是什么？就是我们的 反滤层的，然后这块是土工布啊，那么土工布保证这块这个上面的水不会再往下面直接走。那这个下面这块的土工布呢，其实是一种防水土工布， 那么这如果说这个位置上有土工布的话，就是我们的透水土工布啊，为什么呢？因为下面这块的话呢，我不希望那个水继续往下面长驱植入，在某一个地方要切断这个水，如果你这一块对水的这个来路要进行切断的话，那一定是防水土工布。 如果说在石头层内，为了防止花管里面进泥沙，那那个地方的话，你肯定是我们的透水土工布啊，能够分得清我觉得就可以了，那么这块土工布一般下面土工布下面这块用的是什么？用的是黏土的来进行回填，为什么呢？ 粘土细颗粒的也可以止水，也就是说上面的水空下来之后，交给石头层和我们的花管就通过吸水孔排掉了，然后不要向旁边的其他的地方进行一个外散。好，这是关于我们的返利层的一些个小细节，也给大家展示到这里。那么接下来进入到挡墙的一个 施工的情况，那么施工中的话呢，先给大家介绍我们常见的就是现浇的挡土墙，也是过去考试的频次比较高的。那首先我们通过这幅图已经判定了挡墙他是一个半地下，然后埋在地下，有一部分就像那个就像那个笔一样，有一部分埋在地下的一个情况啊，他一个半地下的一个情况， 那么有一部分埋着的话呢？涉及到什么呀？基坑的一个开挖，那么基坑的开挖的时候要进行降水，降水降到什么地方呢？降到开挖面以下零点五米，同时为了防止超挖，有三十公分要进行的是人工的一个清底好， 挖好了之后这个地基要进行一个处理啊，处理之后要求地基的承载能力一定是达标的，达标之后我们才会交出，这个玩意叫做什么呢？交出垫层，为什么我们说任何时候土和结构是不能够接触的，一定要什么样设一个过渡，什么东西过渡呢？就是关于我们的 垫层来进行一个过渡，过渡完交出完了这个垫层之后，那么接下来做什么呢？做这坨叫做基础，然 然后是我们的墙身啊，最后的话做一些个啊养护和我们的桥台背后填土，或者是墙后填土的一个工作啊，所以这一次也一次性的给大家进行了一个见证。我们如果说一个地方 就填方段，用挡墙的话是先做什么？先做挡土墙后进行填土的工作。为什么我们要挡墙后填土，桥台背后填土，其实桥台是不是就是一个路低的一个端头的挡墙， 然后这边是路到这块结束了，然后这边是桥，所以桥台它本身也是个挡墙，只是路低的端头的一个挡墙而已啊。好，那这样的话呢，它的流程就给大家介绍完成流程介绍完成之后看小细节，你看这个地方的话是我挖的一个 啊基坑沟槽，那么这块的话呢，我们要求在边坡上这个位置能不能堆放建筑材料？不行，因为一旦在这个坡顶上方堆放材料的话，增大这块的核载，我们的这个基坑啊，可能会怎么样？可能会滑坡会怎么样？ 坍塌的一个情况。好继续我们看挡土墙呢，一定按照设计要求留置我们的变形缝，刚才已经强调过了，由于挡墙的修筑他不是一蹴而就的，可能是先做了什么呀基础，然后再过一段时间做这个墙身，所以在基础和墙身之间 这块是有一个施工缝的，那么只是有施工缝的话怎么处理？一定要洗净凿毛湿润，然后呢不留有雨水，铺了镜腔之后再浇注我们的墙身的一个混凝土，那么其中对于我们这块的凿毛的方法有很多法， 有很多方法有这个水冲法，水冲法的话呢，就是啊高压水枪进行一个冲击，那么这块的话，一般是 他的强度在零点五的时候就要进行一个冲了，那么还有什么呢？人工的去凿是二点五，然后机器去凿的话呢，是多少呢？是我们的一点零，那么这几个数据这两年是出过一次选择题的，同学们要好好的掌握一下。 好，那么墙身弄完了之后的话呢，在晚上就是做一些个压顶，一些其他的一些其他的一些工作了，那这样的话呢，我们挡土墙的一个 施工的大体流程就结束了，结束流程之后，那么接下来你可以看这个是什么？是我们现浇的挡墙，那么现浇的挡墙你不用想，它可妥的是一个。什么是一个大体积混凝土， 那么大体积混凝土浇铸的时候一定要怎么浇铸？要分层浇铸，分层的震倒要在下一层出泥之前完成后一层的一个浇注，那么保证震倒结束之后它是一个整体。 有的挡墙是很高的，你比方说这个是很高的啊，这是比较高的，那么比较高的一个情况下，我们挡土墙浇注混凝土入膜，你不能够让他自由侵落， 自由侵落的高度要求是什么样？小于等于两米的，如果太高，比方说三米，五米的你都自由侵到，很容易发生离析的现象，那你说老师我为了规避这个离析怎么办呢？我们可以用导管法来给他运送入膜，也可以用溜槽串筒的方法，都是可以的。 好，那继续我们看一下，这个是挡土墙的这个墙体的一个模板，一个内模板，一个外模板啊，那么内外模板之间这个位置是交出的混凝土，为了防止混凝土发生胀模跑模，就是 这种现象。那怎么办呢？你看这这这，看到没有？我们是在这个内外模板之间设了什么呀？设了我们的拉杆，那平衡我们内外模板的一个压力的，那什么时候可以拆除掉这个侧模板呢？ 想要拆除在这个层板的时间是这样的，等到里面的混凝土的强度达到二点五兆帕之后，我们就可以拆除他的一个层板了。这几个数据的话呢上，到时候我们还会在强工程的混凝土施工技术那块也会给大家再提到的，所以他会再次的出现。 好，现在有个大体的印象就可以了。好，那刚才介绍的是我们的混凝土的现浇的一个挡土墙，那么接下来我们再看一下这种的片石混凝土挡墙。片石混凝土挡墙是怎么回事？是正常浇混凝土， 然后浇到一点之后的话呢，我们人工上去把这个片石呢码到这个结构层中去，那这种的话呢后面再去进行其他的工作，那这个就是我们的片石，片石的含量要什么样？小于结构体的百分之二十 啊？抗压强度等级要符合咱设计要求，你放进的石头要坚实的，要坚坚硬密实，没有这些裂纹，风化厚度呢，是在我们的十五到三十公分之间，同时石头本身会吸水，那这块的话一定要什么样？要给他洗干净，并且要吸饱水，防止他跟混凝土这块进行一个 墙水。那么这块怎么来做呢？他是一层一层浇铸，咱们的片石也分层码放，我浇铸了一层混凝土之后，人工上去去手工的摆放这个片石， 然后弄好，然后呢弄完之后还要给他进行震捣，那么边震捣边加这个片石，那么片石的话呢，不是全部都没入的，是埋入混凝土二分之一啊， 好严禁将这个大批的石料框机直接倾斜。不行啊，要一定要什么样？要均匀的摆放两块石头之间呢？还有一个这个间距的要求，一般的话是大于我们的十五公分啊，那么过程中不要触及到里面的一些个钢筋和预埋线的要求啊，这是关于我们的片石混凝土。 接下来我们再看这幅图，这幅图的话呢就是我们的呃木工材料石头来砌筑的，那么就我们的石头来砌筑的砌筑式的挡墙，也就是我们下一个考点了。对于我们的砌筑式挡墙的一个情况，首先要分段，有的时候我们 从这块开始往这边修，往这边修分段来做，那么分段来做这个段在哪分呢？就是在咱们的这个挡墙如果说有变形缝的位置上，因为自上而下完全断开吗？这个位置就是天然的一个分段哎，您往这边来修，我往这边来修。那么咱们两个这块 相邻的话，砌住的高差说你比较能干，我不太能干，但是我们这块相邻的高差要控制在多少呢？一点二米以内，每天您再能干最多最多也只能砌住的是一米二。 然后同时我们说砌筑的时候肯定用到什么呀？用了一个砂浆，除了砌筑砂浆以外，现在这个工人还在干嘛？还在进行勾缝，那么这个也要进行一个勾缝，那么勾缝的砂浆还有我们的砌筑砂浆都要辅 和我们规范的一个要求，由于这块用的都是我们的沙浆，沙浆里面是有水泥的，所以水泥就需要进行养护，那么养护的时间是七到十四天，注意它是个区间的数据，你就七天可不可以，我们说也可以，就十四天，可不可以也是可以的啊，八九十都是可以的，这是一个区间的一个数据啊。 好，那么对于我们的沙浆的一个情况的话呢，是不低于我们气体沙浆的强度，且不低的是 m 幺零，这是关于我们的 砌筑式挡墙的一个内容。那至此我们课本的一点四的所有内容也给大家介绍完成了，我们回顾一下吧。一点四呢，首先一上来的话就是关于挡墙的一个分类，就是那个表格啊，我们说有三种考法，然后就是挡墙的一个受力情况，就是我们的第一个小节， 第二小节呢，先给大家介绍是我们的沉浆缝和反滤层，然后重点给大家介绍的就是关于我们的现浇式挡土墙，他的施工工艺流程， 稍在手的给大家说了一下我们的片时的以及我们的气柱式党强的一个要求。那么如果说考试的时候呢，我们的复习重点让你的目光还是放在什么呢？放在我们的线交，党强这块就可以，那党强这块呢？ 一点四就给大家介绍完成了。好，各位同学，欢迎回来，那接下来的话呢，我们要进入到道路工程的最后一个小节，就是关于一点五的这块内容的一个学习。那么在一点五这个内容呢，主要是分为三块，第一块呢就是它的一个安全，安全，还有第二块是质量，最后一块就是关于我们的季节性施工的一个措施， 但这块内容的话呢，其中质量和安全这两个比较占比比较高的一个点的话呢，我们已经随着道路的主体结构施工，将它拆分到各个部位上，已经全部都讲解完成了。 那么现在还有没提到的就是关于我们的一点五点三，也就是我们的季节性施工措施了，那接下来我们就要进入到季节性施工措施，那么就季节性这块的话呢，重点学的是有我们的冬季施工。我们首先先看的是我们的冬季施工， 那冬天的话，我们要出去的话，给我的感觉就是很冷，是吧？那比方说冬天我们取快递啊，取外卖，那这个时候怎么办？穿上我们的大棉袄啊，穿上我的花棉袄了，立刻冲到那个楼下，然后再返回来，是不是这样一个状态？ 那么所以冬天的一个施工的核心思想出来了，就是快速加上保温，穿棉袄是为什么？为了保温冲到楼下什么？为了快少挨冻对不对？那所以冬季施工的核心思想就是我们的 快加上一个保温。那接下来的话，我们看看什么叫冬天？是不是我们撕日历，撕日历撕到立冬那天就算冬天？不是的啊，我们的冬季他的认定是这样的，室外温度平均五天连续稳定的低于五 十二度，那么我们认为就是进入到冬季的，如果连续五天高于五十二度，那么我们认为冬季就解除了。所以咱室外冬天啊，跟日历有没有一毛钱关系？他真的是没有一毛钱关系的，你比方说三亚 无冬立夏都是那么高温度，那没有东西这一说啊。好，那接下来的话，我们来看看东西施工的相应的一些个措施， 核心思想是快速加上保温，那么接下来看一下不同的部位它的施工要求是不一样的。首先我们来看一下路基，那路基这块的话呢，土路基挖到设计高程立刻碾压，说的是什么？说的是我们的筷子， 如果当天达不到的话，下班前将操作面刨松或覆盖，这是说的什么？保温的事情，尽量将我们的土方啊，这些路基安排在冰冻之前来完成 啊。其中对于我们的快速和主干路要求回填的时候呢，不得含有动土块，次干路以下可以有一些土颗了，但是呢超过十公分的应当会打碎。另外的话动土块的含量要什么呀？要小于百分之十五，这个是关于路基的冬季施工的一个要求， 那接下来我们看下一个点啊，下一个点就是关于我们的基层了，那么基层主要就是我们的无机结合料，还有我们的几配类的，那么其中无机结合料就是半刚性的一个基层啊，那么就这个半刚性基层而言的话呢，分为我们的水泥类的，还有石灰二灰类的， 那么其中石灰二灰类的养护时间呢，相对来说比较长一些，那么也比较脆弱一些，所以要提前进入中期之前三十到四十五天就要完成了。 水泥类的话呢，要稍微的短一点比较抗造吗？稍微短一点就是十五到三十天，那么这个就是关于我们半钢性的无机结合料类的，那继续的话呢，我们还有这个几配类的，那么就几配类的这块的话呢，我们说了 他是一个什么呀？水碾压法，所以要撒一些水，但是冬天的话容易上冻，所以在撒布水的时候呢，这个水里面啊，得放什么呢？得放这个防冻液，随着什么碾压，随着什么进行一个撒布好，这是关于基层，基层修筑好之后修什么？修面层，那么先修的是沥青面层吧， 沥青面层的话，其中有要求快速主干路要求是比较高的，那么像这种要求比较高的一个情况下，我们一般严禁冬天施工， 那么次干六级以下的一个情况下，我们说温度低于五十二度的时候要切摊，风力在六级以上的时候，面层也不要什么样，也要进行切摊。还记得我们讲年层、透层和风层的时候是怎么说的吗？它是什么呀？风力是 五级的时候就要什么样切摊，而这块的风力是什么，是六级的时候，我们的面层就要切摊了。好，那接下来我们说到原则上禁止冬天施工啊，原则上禁止施工，但是有的时候呢， 事与愿违，有些强的指标就必须让我在春节之前抢修完成，那怎么办？这就是有条件要上，没有条件创造条件也要上的一个情况，那么我们看必须使用的时候要采取三块两级石的一个方针，那么什么是三块两级石 快卸快铺快平，及时碾压，及时成型的一个方针，那么尽可能的安排在一天内气温较高的时候。 好，那这个是关于我们的沥青面层的冬季施工，那对应的我们的混凝土面层也要考虑冬季施工，来看一下对于我们的混凝土面层的一个情况下，冬天嘛， 不太好，我们说了，如果说已经进入到冬天或者是连续五周月的温度低于负五十二度，那么最低气温低于负三十二度的时候，你最好给我卸摊， 最好吸摊，需要吸摊的移停工。那么接下来如果说现在要干活怎么干呢？在搅拌的时候，水泥沙的石子里面不能够含有什么样冰雪， 可以加一些防冻剂，藻强剂，适当的延缓它的一个放河时间。那么当我们的混凝土的弯拉强度低于一兆帕，或者是抗拉强度低于五兆帕的时候，这个时候混凝土很脆弱，所以要求是不能够受冻的 啊。另外面板的消毒之前，我们的下层层就是基层，应当是没有这个冰雪霜这些东西的，那么对于贪铺的温度不要提的是五十二度，再次强调我们市政工程绝大部分的温度都是五十二度及以上的，另外还要快速啊，那么快速什么呢？我们说的要 减少我们的各工序的准备时间，快速施工，那么成型之后的话要及时进行一个养护，我们争取在什么呀？温度降到零十二度之前，能够将它的强度养护到我们的规范要求 最低的一个，最低的施工的温度也是不低于我们的五十二度。那这块是关于混凝土面层的冬季施工，那么冬季施工的内容就给大家全部介绍完成了。冬季施工的核心思想是吗？是快加上我们的保温 好。冬季施工结束之后，那么接下来我们看第二个考点，就是关于我们的雨季施工了。那么雨季施工的话，比方说现在外面下雨了，要去收衣服，那怎么办？一口气冲过去是不是 要快加上什么？带上雨伞这些东西的，快加上什么呢？带上我们的防排水就是它的一个基本的思路。那首先我们先看第一块内容，第一块内容呢是雨季施工的基本思路，一共是这五条，这五条你不需要死记硬背啊，你比方说我要不要提前看天气预报， 肯定是安排在不下雨的时候去干活，对吧？然后调整步骤，集中力量分段施工，这说的是什么？是快的一个情况，做好防雨的设施设备，那这些是什么呀？防排水加强一个什么样？巡视，有损坏的话及时进行修复，那这块 是人员的一个巡视和修复。那到这样我们发现这五条不一定非要巡视和修复，那到这样我们发现这五条不一定非要巡视和修复。那到这样我们发现这五条不一定赶在雨季， 管道工程、海绵城市隧道工程、基坑开挖，他们都敢带雨季了，能不能问你雨季中的措施？你把这几条摆上去可不可以 肯定是没问题的嘛？因为他是什么？他是通用的，他没有任何的项目背景，都是可以通用，对不对？这是一个通用通识的一个知识啊。好，这是雨季施工的基本要求， 那基本要求结束之后，我们就要分部位来考虑语际施工的一个要求了。那么答题的时候，人家问你撸机施工的时候，语际施工有什么要求或有什么措施，你要把这个通用的打上，再把什么再把这块专用的打上，这个时候才算一个知识点。要答题， 那么先看路基，路基呢，分为我们的田方和挖方啊，那么首先看土路基的通用要求，快速施工，分段开挖。说的是什么？说的是筷子 好，坚持当天挖完，填完，压完不留互换，说的还是筷子填方段。如果是透水性好的材料，按二到三留横坡，以防积水。那么这块说的什么是防排水啊？透水性不好的话，加大这个横坡就可以了，所以这块还是反复的快，加上防排水。接下来 路基做好，做基层，基层稳定类的坚持拌多少，铺多少，压多少，完成多少，这块说的还是快好，石灰类的，避免在雨期，水泥类的 降雨要切摊，已经摊铺的尽快碾压密实，因为一旦密实结构就不透水了。好，接下来看面层 沥青类的怕水，所以不允许下雨，哪怕说昨天下了一夜雨，今天天气很晴朗，都不可以干活，因为下层层可能是潮湿的，沥青是不能够带水多液的，所以呢，这块的话，下雨还有下层潮湿的时候都不能施工好，继续。 还有我们的水泥啊，这块是一个水泥，那么水泥的一个时候怎么办？如果现在是水泥混凝土的一个时候怎么办？如果现在是水泥混凝土的一个面层，应当什么？应当立即使用？就是已经摊铺的 就立刻使用这些个。呃，材料照面什么东西给他照上，给他照成这给他照上，照上之后的话我们 就不要展开新的作业了，当然了，照之前的话还要什么呀？还要对已经铺做的地方进行一个震倒成型，新的段落就不要再打开了。那这块是关于雨季施工的一个面层情况，那接下来我们再看下一个，就是第三个好点，高温季节施工。 那高温级施工的话有话要说，首先谁怕高温呢？只有混凝土才怕高温，土方作业这块怕高温，但是沥青类的怕不怕高温？人根本就不怕，人家是从一千啊，没有一千多，人家是从那个一百七八十度的炉子里出来的，怕你外面的三四十度吗？那是没有啊 啊，咱们那个半盒温度只有一百七八十度啊，一般的情况下超过一百九十五度的话就不行了。好，那接下来的话我们看高温季节它是怎么来施工的？那首先我们可以看到高温季节来施工的时候，第一个土方土方的话呢，那个时候呢？呃， 水分挥发比较快，扬尘会比较大，那这个时候只要洒水就可以了。那么就混凝土的一个施工的一个情况下怎么办？ 混凝土因为温度太高，而混凝土里面的含水量比较大的，那么绝大部分混凝土里面百分之八十的水啊，都是没用的，以后都会挥发掉的，如果外界温度太高，它挥发的速度就过快，一旦过快的话呢，就会出现这种裂纹，就晒裂了，所以这个时候的话应该怎么办呢？ 可适当的参加一些缓凝剂降温材料，尽量的避开气温过高的时段，早晚啊，这个时候是可以的好，同时的话呢，我们的养护水温和我们的面层的表面温度控制好，温差在十二摄氏度之内， 不得采用的是冰水或冷水进行养护。后面在大体积混凝土的时候，我们还会再提到这个点，为什么？因为你刚刚弄出来的混凝土，它本身的表面是温热的，如果你拿筐踢凉水，一上一踢它，它一哆嗦就怎么样就容易开裂了。所以 冰水和冷水是不能够什么呀进行养护的，但是大体积混凝土中会告诉你，冰水和冷水是可以用搅拌的，那是可以搅拌的 好。高温期间的话呢，由于混凝土的这个水化热呢，还是释放的比较大，另外的话，胶凝的这个反应呢，也是比较快速的，所以这个位置的话，我们说它的切缝啊，它的切缝因为强度上的比较快，切缝要比常温施工的时候要进一步的一个提前， 那这个就是关于我们书本上的一点五点三，有关于季节性施工的措施，就给大家介绍完成。那这块内容的话呢，我觉得还是具有非常比较大的一个参考价值， 因为对于我们的季节性施工这个点啊，尤其是雨季、冬季这两块内容的话呢，在过去的考场上，案例题都是经常会考的，甚至说有的时候出现连续两年考我们的雨季施工，那这块的话下去之后看一看冬雨施工还有我们的高温季节。那么高温的话呢，主要就是土方还有我们的 混凝土这块可能会涉及到高温的，沥青的话是不涉及到我们的高温的。好，那除此以外，我们书本上的第一块技术部分，城镇道路工程的所有知识点，到这就给大家介绍完成了。那这一张题的话呢，复习的分值按照二十分来进行准备，道路工程到这就结束了啊。
