fanuc串口传输参数设置

大家好，今天我们来讲一下这个机床常用的一些参数，主要讲一些机床加工时经常遇到一些参数方面的问题和解决方法。 今天我们讲一下这个二十号参数传输设置。我们经常使用的传输方式有三种，第一种就是 cf 卡，我们最常用，第二种是 u 盘， 第三种是用网线在线加工，这个这个方式的话一般是模具使用的比较多，就是因为程序比较大，他是在线传出。首先我们要进入 m d r 模式，把这 这个界面给他调出来，我们按一下这个 o p s 键，把这个界面给他调出来。 我们先把这个写参数改为一啊，允许他写入参数， 我们把这个通道，这个通道改为四的时候，它是使用呃内存卡传输，就是 cf 卡传输， 我们把通道改为九的时候，他是用网线传出，也就是一般使用在线加工的时候， 加盐加工的好处就是你 一般成语比较大的时候用摘星加工，他是不会找准系统比较卡。 然后就是把通道改成十七，使用 u 盘传输。 最后我们这个通道选择好以后，要记得把这个参数写参数改为零。 好，今天就讲到这里，谢谢大家。

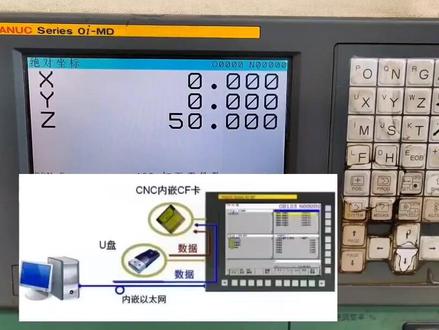

大家好，有朋友问我，他说他用这个 cf 卡不能进行这个程序的一个传输，他是设置错了那个通道， 通道传输也设置错了，那么今天呢，正好跟大家说一下这个呃，通道号怎么去选择，怎么去用。 首先我们找到这个写参数界面，然后在这个 io 通道里边进行更改，当我们用 cf 卡进行传输的时候， 我们选择为四，当我们用那个优盘传输的时候，我们这里要改为十七，当我们用线传输二 s 二三二的时候，这里要改为二， 如果说你这里为十七，再用 cf 卡是肯定是不行的啊，要大家一定要看一下这个 i o 通道，然后选择用那个 u 盘啊，还是用 cf 卡进行一个传输，当然还有啊，如果说不想在这里改的话，可以在我们的参数界面二十号参数可以搜索二十号参数，在这里边在二十号参数进行修改也是一样的。 以上是今天的分享，希望大家能够喜欢，感谢大家的支持和关注。

发纳科系统使用以太网进行程序传输，进行 pc 与系统之间通讯的设定。首先设定系统端 ip， 按下系统功能键右扩展软件， 找到内藏口，在公共画面中设定系统端 ip 地址和子网眼码，按下 focus 二软件 设定口，边号分别为八幺九三和八幺九二，完成系统端 ip 的设定，然后设定 pc 端 ip， 打开网络设置，右键选择以太网属性 性双击 tcpip 四自定义 ip 地址， pc 端 ip 与系统端 ip 在同一网段且末位不一致即可。注意设定时需关闭 pc 端的防火墙设置。 最后进行 pc 与系统之间通讯的测试，打开绘画设定软件， 在机床信息 cnc 类型中选择零 if 系统， 切换至程序存储器页面，勾选与程序存储区通讯选项， 设定系统端的 ip 地址和口编号， 设定完成后，点击通讯设定确认， 如果通讯成功，在界面中会显示系统端信息， 可以看到此时 pc 与系统间通讯设定成功。第二步，进行程序的远程传输和管理。我们以向 cf 卡中传输程序为例进行演示。首先下载和管理程序， 打开程序传输软件，双击机床列表文件，即可看到系统上 的文件夹，其中 cf 变恩文件夹即为 cf 卡可编辑存储区。从 pc 端的程序列表中选择需要传输的程序，比如 o 零零零幺号程序，直接拖动至 cf 卡可编辑存储区， 点击下载提示，下载完成后点击确定， 可以看到程序传输至 cf 卡中。除此之外，当我们右键选中 o 零零零幺号程序， 还可以对 cf 卡中的程序进行删除和重命名等操作，实现系统端程序的远程管理，然后查看程序的传输结果， 按下程序功能键，步入操作设备，选择卡编辑文件， 进入 cf 卡可编辑存储区。在画面中我们可以看到欧零零零幺号程序成功传输至 cf 卡可编辑存储区。

哎，干嘛呢？搞程序啊，每次从电脑里面把那个编好的程序搞到 tf 卡里面，从 cf 卡再搞到系统里面，感觉这里太麻烦了。不用急，法拉克程序在线传输工具可以轻松解决你的烦恼。 什么是法纳科程序在线传输工具啊？它是一款工具类软件，能够快速的将程序从 pc 当传输至 cc 系统或 cf 卡。还有怎么操作呢？第一步，安装程序在线传输软件，打开安装软件， set up， 一直点击下一步，完成软件安装。 机床信息选择 series oi f 城市存储器 ip 地址设为幺九二点幺六八点一点一，与 cc 中 ip 保持一致，在 cc 系统 mdi 面板上按下 system， 放到内藏口找到 确认公共和 fox。 二、与软件中城市存储器设定一致。第二步，软件的具体操作方法，鼠标右键电脑右下角，点击网络，然后打开网络和英特兰设置，点击仪态网网络和共享中心， 然后左键点击仪态网。三、属性，点击 tcpipv。 四、更改计算机 ip 地址，尾号数值要与 cc 不同，指望野马要一致。然后接上网线，进入法拉克程序传输软件，在我的电脑去 选择电脑文件目录中的程序，文件拖动至城市存储器区域七台文件目录或 sift 卡目录里，点击下载， 这样就可以快速的将程序从 pc 端传输至 cf 卡或 cc 系统了。 nice！

你们好，我是重庆世家宇哥，前面我们已经讲了一下法拉克三台机和三台网线的 cc 连接方法， 快降九点的数据机，然后一台是八五六的，一台是三三八零的，现在我们来讲一下马拉克系统，然后一台电脑连接多台车身的方法。好，接下来我们去机场那边看一下参数是什么设置好，我们去机场那边电脑那边看一下参数的设置， 首先还是一样的，首先安装一个程序传输软件，然后一个程序设定进来之后，然后集团号，我们选择一 是吧一选择之后，然后这里是法拉科八五零，然后选择零 i f 的是吧？我们的计算是 零 f 的系统版本，然后不知道自己的系统版本是在哪里的话，我们去机场那边看一下。好，这里就有对应的是吧？对应的版本号，我们选择对应的版本号。 参数设置进来后，我们那个程序储蓄去设定，然后与一台网通讯，然后内置一台网， 然后这里设置为幺九二点幺六八点一点一，呃，八幺九三，这里设置为十，这一个 ip 地址和我们机床上面设置的 ip 地址必须完全一致，然后我们去机床那边看一下，来机床这边看一下，我们选择沉睡好，然后一直按右 好，这里出来一个内敞口是吧？ 进去以后这里的一个 ip 地址幺九二点幺六八点一点一，必须和那个一致的，后面的直网验码都是一样的，照着这样设置有点反光啊，我们近点看一下， 设置好之后，然后有个数据服务器啊，这里幺九二点幺六八点零点一，好显示这里就是通过开始我们的 nc 路径，我们要 nc 城市放在哪一个盘的哪一个文件夹下面，这里可选择浏览，就是打开 啊，这一步设置好之后，程序录进，我们点击一下保存是吧？先不通讯设置未改变，我们点击确定，然后接下来我们选择第二台机，然后选择二，然后这里是法拉克 幺三八零的另一台加油中心，然后新生类型就是零 i 杠 f 的，然后控制路径，我们选择二，设置好之后， 然后手续设定我们这里的 ip 地址，要切换一个不同的 ip 地址，我们设为五，我这里是设置的五，设为四五六，一直往后，然后我们在另外一台机台上面去，也是相应的设置，幺九二点幺六八点一点一，走，我们去机场那边看一下。 好，我们来机场这边看一下，按着系统设置是吧？然后一直往右键 好，按了之后，对应的这里就出来一个内窗口，好对应的看下这个数字吧，把它记下来， 幺九二点幺六八点一点一，好，这些都是不变的好参数。对应设置好之后，数据服务，这里是幺九二点幺六八点零点二，这里要记住要看，看见是不一样的 好显示，这里也是同样的路径。好，这些都设置好之后，然后我们点击一下保存，这里我未做改变，所以说点击确定，接下来我们就要对网络里面的 ip 更改设备器，然后有一个本地一台网连接属性。 好，这里有个英特尔 ip 四协议，把这个 ip 四协议以前是自动获取 ip 地址，改变为使用下面的 ip 地址作为一个连接，记住这一个 ip 地址号幺九二 二点幺六八点一点二，是吧？直网验码都是一样的。好，点击下确定，这个时候我们对参数 ip 地址的设置匹配， 这一步就完成了。好，接下来我们还要做什么？我们还要需要一个 交换机，就是在自己去买一个交换机啊，这就是一个四口的交换机，我们看一下四口的交换机，然后一端从电脑那边，然后连接过来，插在交换机的第一个端口，然后另外的 两个端口分别是两根网网线分别连接两台深深家用中心，然后记住这个网线的接法就是和普通我们家里面的网线排序是一样的，就是白橙橙白绿蓝白棕棕，是吧？ 排序都是一样的，因为和三零的有一些区别，三零的他排线的时候进来的这根线他是交叉线，然后另外两根是直通线，三零的连接方式，这个网线的排序方式和法拉科他是有一定的区别的。 好，另一端我们就插在我们的这里面有个卡，二二二三的一个接口，这里有一个二三的通讯有个一套网接口，我们把网线直接插上， 网线插上之后，然后我们来点击一下机型号，我们选择一是吧，这里设置的是八五零第一台机，我们有一个程序储蓄器，然后我们点击通讯设定，这里选择四位通讯设定，然后我们来测试一下， 好，当出现 c a c 这一个零 i f 出现这样的断号的话，你的通讯是吧？绑卡内置卡和我们的电脑就连接第一台机就成功了，然后我们关闭一下，然后我们切换到第二台机器里面，选择二， 这里我们发生了变化，同样的选择通讯设定，点击一下，测试 好第二台第一通讯连接成功，然后点击关闭。如果说有同样的更多的 cnc， 我们分别在这里以同样的方式去添加， 添加完成之后我们点击关闭，然后我们打开我们的程序传输软件，好，这个时候就弹出了我们的深深加工中心列表，八五零加工中心和幺三八零 加工中心，然后对应的我们就看到了我们里面的程序，是吧？这就是我们对应的程序，这是我们机盘的一个保存目录。

创口常用参数大科普一、波特率是衡量符号传输速率的参数， 典型的例子就是通用借口总线设备的通信。二、数据位是衡量通信中直接数据位的参数，如何设置取决于你想传送的信息。 三、停止位用于表示单个包的最后一位，提供计算机校证时钟同步的机会。四、机偶教研位在创口通信中一种简单的检测方式。

程序传输界面的使用方法第一步，设备间的程序传输我们以 cf 卡向 cnc 传输程序为例进行演示。首先进入程序传输界面，在发纳为主画面中按下竖排最下方软件， 在弹出的侧边菜单栏中按下程序传输对应的软件 即可进入程序传输界面。然后进行传入传输设备的设定， 通过左右方向键将光标定位在传出设备，按下 cf 软件 设定传出设备为 cf 卡，将光标移动至传入 入设备， 按下 c c 软件， 设定传入设备为 cnc 存储区。最后进行程序的快捷传送和重命名传送。回到传出设备列表， 上下移动光标，选择要传出的程序，例如， o 0001 号程序，按下传送软件 提示传输完成后既完成程序的快捷传送，同时还可以进行程序的重命名传送。 我们仍以 o 零零零幺号程序为例，在输入缓冲区中输入新的程序名，例如， o 零 零零二， 按下右扩展软件重命名，此时重命名标题栏中显示 o 零零零二，按下右扩展软件 传送， 即完成程序的重命名传送 操作小技巧提示，按下切换设备，软件可以快速交换传出与传入设备。 第二步，程序预览和主程序测定。注意这个功能是对 cnc 存储区中的程序进行操作。首先进行程序预览，选择 cnc 为传出或传入设备， 在 cnc 程序列表中移动光标，选择需要预览的程序， 按下音铺的按键，在画面下方即可预览加工程序。按下右下方软件， 可退出程序预览画面。然后进行主程序设定，选择需要进行主程序设定的加工程序，例如 o 零零零二号程序，按下右扩展软件主程序， 完成主程序设定，此时在主程序标题栏中显示主程序名称。第三步，程序的 dnc 加 加工。当程序容量较大时，可以使用 cf 卡或 usb 设备进行 dnc 加工。下面我们以 usb 设备的 dnc 加工为例进行演示。首先进行 dnc 设定，切换至编辑模式， 在传出设备中按下 usb 软件，进入 usb 程序列表，移动光标，选择需要进行 dnc 加工的程序，例如 o 零零零五号程序， 按下 dnc 软件， 此时在 dnc 标题信息位置显示 dnc 加工的程序名，然后进行 dnc 运行，切换至存储器运行模式，循环启动。在位置画面中可以看到此时正在进行 dnc 加工。 以上就是程序传输界面相关功能的操作方法，除此之外，还可以通过程序传输界面进行程序的删除、 cf 卡可编辑区的安装和卸载等。

首先我们按系统键扩展，找到内敞口，点击公共设置 ip 地址直往野马，然后第二步 设置端口，第三步设置 ip 地址端口以及用户名和密码。打开程序传输工具 这个部分呢显示的是电脑的存储空间，这里面是系统的存储区域，这时候我们通过突转将 o 九 o 八九发到下方来，这时候呢系统啊，程序已经被下载下来了， 这时候我们可以看到传输的程序已经到系统里面了，大家学会了吗？

过来过来。怎么了？怎么了？法拉克系统中的一个新功能，可以让城市传输更快更方便，你知道了吗？ 不知道，我都是考贝西和卡里的程序在连接到吸烟吸里。看我的操作，先点击显示面板右侧移列按键，选择城市传出，传出设备设置为 cf 卡或 u 盘，传入设备设置为 cc， 点击传送，这样城市就从 cf 卡或 u 盘 传说的 cc， 反之亦然。而且还可以在城市运行中进行城市传输，赶紧去试试吧。

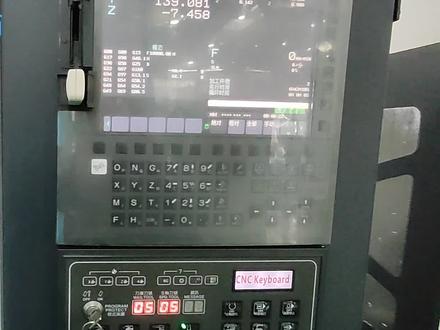

上一节课我们看了这个 c f 卡来传承区的啊，就针对我们这个法兰克 o i m f plus 的这个系统啊，它这个 c f 卡的一个传承区， cf 卡传承去呢，我们就是插来插去的，感觉就是说比较的麻烦啊，一不小心我们里面针搞歪了，搞断了，那这个卡呀，或者说我们这个读卡器啊，什么东西可能就报废了。 那今天我们就来看一下我们这个用我们这个什么 usb 啊，用我们这个 usb 来传我们的这个程序。 那要 usb 来传程序的话，我们首先，嗯要去看一下在我们这个设置里面啊，啊，在我们这个设置里面， 在设置里面打到我们的设定，我们先看一下我们这个 io 的通道啊，他是不是我们的十七号啊？是不是我们的十七号？我们这个 cf 卡是四号通道啊，然后的十七号的话就是我们的什么 usb， 我要把这个四啊要改成什么我们的十七，我们把它打到我们这个 mdi 模式啊，打到我们这个 mdi 模式，然后在这里面我们输入十七，输入十七以后我们这边不是有输入吗？那我们点一下， 好，改成十七号通道之后，我们把这个模式打到我们的什么编辑，打到编辑，我们打到程序，在程序里面我们选择目录，然后在目录里面啊，选我们的操 操作，操作里面选设备的选择设备选择以后我们选谁？选 usb 内存。 好，这个时候我们在这个 usb 里面我们出现了什么这些程序，那出现这些程序我现在干嘛呢？出现这些程序以后，我现在要把我们的，比如说我们这个程序， 那幺二二八的这个程序啊，要给他输到什么我的计算里面去啊？那这个时候我们点一下我们这个键 啊，就用这个扩展键啊，右扩展键选择我们的什么读入，选择读入以后，我们光标移到你要传的这个程序这边之后啊，我们选择 f 取得，然后选择 f 设定， 这个时候看没有我们这个一二二八呀？他就掉到你这里面来了。然后我现在这个程序你传进去以后，你的名字啊，就给你这个程序要命个名啊？比如说我还是 o 一二二八，那我就什么直接输我们的 o 一二二八，然后我们干嘛 p 设定啊？ p 设定以后我们点一下你的什么执行 好了，看没有我们这个欧幺二二八的这个程序啊，就给你干嘛传到我们的这个机场里面去了啊？传到机场去之后 我们还是右扩展键选择设备，回到我的什么 c n c 就可以了啊，回到我的 c n c 就可以了，那这个时候我们可以看到我的程序就这么一二二八的这个程序了，对吧？啊？

今天给大家录制法兰克系统，用优盘传输程序到机床内存里面的一个方法模式，打到 mdi， 然后切换切换设定 优盘的话，把优盘插上去 优玩通道十七，输入十七，然后输进去， 打到目录操作设备，选择 usb， 然后选择一个，比方说这个幺零四，然后拓展，这叫拓展键，然后这边有个读入 读，入读他就选择 f 取得，然后把名称写到这里，点击 f 设定，然后他编到这里来。嗯，当然了，这个系统是 针对这个系统里面的名称哦，然后说一二三四，然后在这里面，然后把它批设定输进去，然后在这里，然后他到他，嗯啊，选择执行，然后然后点一下这个程序， 这样就可以了，自动打开。

先打到编辑，先打到编辑。对，先打到编辑模式。嗯，打到编辑模式以后打到程序窗口，程序窗口找到这个列表啊？有的时候可能不在这个列表上啊，你反正就是一直摁或者能找到这个列表，点一下 就是没想好了。以后点了列表之后我们再点操作。希望不要在程序里面点操作啊？在列表里面点操作，然后右键加号键这边有个设备，设备选择 m 卡， m 卡。

今天给大家讲法拉克停图入门知识三、 pmc 的上传与下载。法拉克 pmc 一共有三种的传输方式，第一种二三二传输方式，用带有创口的笔记本电脑，第二种是四 f 卡传输，第三种是网线传输。 cf 卡传输是目前最常用的传输方式，他有两种传输的方呃模式，第一种是开机的时候按照不可见进入系统去传输，第二种是开机以后进入系统以后在 pmc 画面里面去传输。第三种传输方式是网线传输，网线传输要你的系统要能制止有网线的接口。下面我们用呃视频给大家讲一下四 f 卡传输开机的时候不同画面进行传输的一个方式。法拉克系统 t 型图的被封号 还原，我们一定按魅台 md 系统为例，先插入四 f 卡这四 f 卡槽。第一步在开机开机的时候按着显示器下面这两个按键同时按着，然后按一下开机 开机以后进入不同画面，这个时候只有这下面七个按键有用。然后我们选择第六项， cstond cetc。 五、翻野翻，然后三来可进去， 然后呢再翻页，翻到往后翻页，一直翻到 pmc， 一般在后面。 pmc 啊 pmce 这个时候正在把题型图给 f 卡里面穿，穿完了以后，你看有个 cfriss ctrl 我们听图，就在这个卡里面，那我们如何还原这个题型图呢？我们把机窗再关机， 然后再开机的时候还是按着显示器下面这两个按键，我们按着开机，然后要把轻松恢复进去，就选择这个现在目前的第二项，呃，第三项， cst 对他挠顶，选择 选择刚才的这个，我们有个 pmc 一，就刚才传下来这个 yes 问他完成了以后有个肯定的啊？这已经完成。
