天准二次元影像测量仪培训教程

校正呢？我们先用校正片啊，找到一个黑色的圆，把底光调一下，调成大概这种灰色程度啊，然后移动平台，我们选择一个圆啊，把一个圆放中间， 有个十字架啊，这圆在十字架中间，然后我们选择工具，有一个自动取比例尺啊，选择自动取比例尺， 你要移动工作平台，移动 x 轴啊，把它这个圆移到这条线的左边，过了这条中线就可以了，左键在里面点一下，然后再移过右边啊，左键在里面点一下， 然后再移回中间来，移回这个十字架的中间啊，这个时候移 y 轴，把它移上去，也是过了上去就过了这条中线，左键在里面点一下， 再移下来，再移下来，左键里面点一下，然后按回车啊，就校正好了。呃，想检验我们校正的好不好呢？然后这时候我们校完后，可以选择这个点选圆啊，测一下这个圆， 这圆是标准圆，它最大，这圆是一点四的，我们看一下我们测量值，那一点四零的两个没有，都锁门， ok 了，就没问题了，只要我们校完以后呢，左右左右上下移动它都会，这个圆都会跟随的，就算校正好了。

上午好，我们现在用这台全自动的影像仪来给您测量这个泡面的孔径下，由我们工程师来跟您讲解一下啊。首先我们是啊建设这个产品哈，我们是对应这一个阻止这个要求会以第一个工匠来换数，这一个外援跟内援对应，我们投屏区域设内援跟外援 建造出来这一个工匠。然后我们选择这两个支点，就是需要跟西三，我们就可以选择我们的一些功能，功能这一个叫平移， 平移就是代表着我们只需要知道它的一个间距多少，输进去一整排可以横扭过去这一整排就等于我知道 y 这一个距离的圆的方向是十四，我现在我复制数量大概我们对应产品，产品上面还有三个码。

平面度测量首先也是通过我们这个产品打多个点，一个点，两个点， 三个点，这里是我们弓箭，左边取三个点，中间取三个点，右边取三个点， ok， 像我们移到中间位置，移到中间位置，然后再取三个点，一二 三，这边也是三个点，然后移到最边边上，同时也是取三个点，一二 三。然后这个时候我们在区域可以看到我们这一边已经取了大概有九个点，然后同时九个点选上，用我们这一个激光测量，然后激光它会直接位于根据我刚才识别出来的点，然后一个一个的过移过去，用激光扫描一遍， ok， 这个时候的话我们就生成出来我们要的这九个点，这是九个都是机关打出来的点，我们就可以把一到九之前的那些指令我们删掉它，然后用这机关这些尺寸，然后选择一下，我们勾加平面点击一下，这个时候就出来了，我们的一个平面都是零点幺三九三， 然后你需要跑边城的话，我们这一边激光扫描完了，直接点击一下，它自动会移过去扫描十五、十六、十七、十八，第二点， ok， 出来平面度，然后我们再点击一下，你可以一直这一天让它自动跑程序自动来测量就可以了。

大家好，今天晚上给大家讲一下这个撤弧怎么撤的啊？首先第一步点这个圆处，然后再点整体寻边， 鼠标点两点，然后拖，拖成这个颜色，橙色双击这个弧的，嗯，数字就出来了。那么要检测这个比较大的弧怎么撤呢？就是也是点这一个弧，然后这个就要选多段寻边了，然后 取两点，这样拖好再摇到下面来 往。对，还有一段，因为我取了三段。 好，这个结果就出来了。

大家好，跟着廖工每天学习一个测量小技巧，这节课我们还是讲一下这台万豪品牌的手动影像测量仪的一个操作方法，这节课就主要讲点和测量方法。好吧，我们以这一个弓箭为例，首先我们把弓箭放在玻璃台，玻璃台上去。啊，对， 然后我现在开始操作，给大家演示一下如何取点啊，走近一点，走到这个软件这里来。对对对，然后我们测点的话就很简单，首先必须选择元素，选择一个点，对方法有整体寻边， 你看他们自己在这里选择一个点。 对，你看他会自动在这条线里面捕捉一个点，这叫整体群变，这个比较简单啊，你看， 但这种方法针对于这个点是比较清晰的。然后第二种方法就是一个鼠标踩点，也是用了最多的一个方法，直接在这里点，不要来一个指点，指哪里点哪里啊？对， 然后还有一个放大踩点，放大踩点就针对空间比较小的情况下，我们需要放大，你看这边有一个放大，然后我们查看这边的一个十字线的功能，在这里取点啊， 对点一下，这点我们就出来在这里取放大踩点，然后还有一个十字线踩点，十字线踩点就是以这个 x 轴和 y 轴的中性点为焦点， 快到了会变颜色，我们这时可以敲下那个键盘的空格键，或者脚下面有脚踏开关了，踩下脚踏开关它也会自动去寻一个点啊。 以上几种方法用的比较多的，就主要是一个鼠标踩点和一个指示线踩点，其他的方法用的呃，不是那么多，所以这就是一个点的测量方法。 对大家如果对呃影像一样还有其他的不明的地方也可以在评论区留言啊，我会一直为大家解答，好吧，谢谢大家。

哎，王刚啊，你在干嘛呀？学习一下测量二次元啊，这个二次元会不会用啊？还行还行啊，会一点。操作简不简单？不难的，那我来考一下你喽。刚好我这客户有寄来一个这样的样品， 然后他想测一下这个凹槽的一个尺寸，你帮我测一下呗。可以啊。啊，那好，我们先来测一下，首先第一步将样品摆放这里面放好，然后找到他要测试的样品凹槽的部位，调好我们的光线。 对，好我们的交点这个凹槽的话最好是这样子竖起来比较好找一点。现在找准了这个位置的话，直接就可以进行测量了。测量它的一个距离， 先取两条线嘛， 这个凹槽的距离直接取两个点都可以， 把两个点勾造成一条线就可以，这就是他们的距离。

大家好，今天来为大家带来一期如何来改变斜边方向来取线的教程。 首先我们选择线工具，选择这个自动取线，拉出一个 框之后，现在可以看到我们的礼盒目标是在下面这一些，如果此时我们想让他的礼盒目标 变为上面这里，但但是你会发现就算我们拖动过去，它的线形成也是不规则的。此时我们只需要把鼠标中键滚轮在这个框里面点击一下， 他就会去寻找上面的目标来寻线。当然也不止这一种方法，还可以配合着使用这里的寻边方式，把这个明暗交替给改一下，我们改为按到明，然后点击圈， 此时他的前进方向也会因为这个改变而改变，这就两种方法，先谢谢大家。

大家好，今天为大家带来一期如何进行像素校准的教学， 我们打开软件之后点开图像处理，选择像素校正，自动辨别下像素校正管理，然后选择零点七倍，之后 先勾选自动，然后进行校正，然后我们在屏幕中心把这个圆放在屏幕中心，之后取出这个圆，我们的机器就会自动的进行一个像素校正。 另外还有一种手动进行校正的方式，还是像刚刚那样，选中零点七分之后我们去选择我们手顿，然后点击校正。校正之后我们就需要手动的像机器那样把它的这个圆移动到四个象限之内， 我们移动的顺序一定要像我这样，像我这样的移动，这样的话是一个正确的校正的方向， 这样的话手动校正就好了。 然后关于校正的话，我们要注意的话一定要取同一个人，然后像其他倍率的话，只需要重复零点七倍的操作就行了。好的，谢谢大家。

哈喽，大家好，跟着廖工每天学习一个测量小技巧，这节课我们还是讲一下这台万豪品牌的影像测量仪的一个测量方法。这节课主要是讲圆圆弧的测量方法。好吧，我们还是以这一块消磁片为准，把它放在这工作台啊，找到一些圆， 找了很多圆圆弧吗？是不是？然后我们现在开始进入软件进行操作。对，你在这边来右边好看一点，那大家是 找了一个圆是吧？现在就是你比如说这个圆弧，我现在讲一下圆弧啊，首先在元素里面选择选择弧，对，然后方法有第一种置顶寻边，就是针对于这个边缘非常清晰的情况下，直接这边缘 双击一下，你看他的半径就是 r 零点七就出来了，这是第一种方法。然后第二种方法就是一个整体寻边，整体寻边也是在呃测量过程中用的最多的一种方法， 你看我操作啊，一二两点，然后再把它拖过来，把它框住，你看把它框住，当这个边缘出现锯齿的情况下，然后在框内双击，你看 这个，你就说的这个是 r 零点五九零点六的线。现在我们讲第三种方法是多段虚边，多段虚边主要应用于这个鼓超出了这个影像区，看他已经超出影像区，所以我想多段虚边， 现在具体看我怎么操作啊。首先我们在布的边缘一二三画出第一条边，然后再继续摇，摇到 这里再摇了，再画一条边出来，然后在下面再画一条，他会把这三段自动拼接成一段，他就 你看这 r 零点七的他就干净，就零点七的他就出来了，这种主要是针对于超出屏幕以外的圆，然后第四种方法就是一个鼠标踩点，鼠标踩点也是用的，呃，最多一种方法，这就简单就直接说三点三点成糊吗？你看一点、 两点，三点，三点它自动自动会成，你点哪里它就会自动会生成一个弧，你看三点随便点，三点就分成一个弧，就是实线踩点。实线踩点你什么意思？就是它是根据这个 x 轴和 y 轴的一个中心点作为一个精准来就踩点看，我们比如说要测这个弧， 你看到表演它会变颜色，会闪烁，你看我们此时敲空格键或者是回车键也可以，踩脚踏开关都可以。然后我们你看移到上面这个位置再踩一点，然后移到这个位置来 再裁一点，你看把这个就把这个呃，这个弧给他测出来了。这个实线裁剪主要是针对于那个弧，毛边啊，毛刺啊，然后清晰度没那么好的情况下就使用这种方法。我现在总结一下啊，现在就是第一种智能寻边，第二种整理寻边， 第三种多段寻边，第四种鼠标裁剪，第五种十字线裁剪。这五种方法基本上也能够满足大家的日常的一个测量的一个需求。不知道大家有没有看懂 啊？你们看明白，如果大家有其他软件操作不明的地方，也可以在评论区留言或者私信我，我都会在嗯，抽出时间给大家一一做出解答，好吧，谢谢大家。

下面给大家介绍一款在制造业领域应用广泛的一款设备，是一款全自动二次元影像测量仪，它可以解决所有的平面尺寸，平面的圆心距、距离等等，还可以测量一些平面度，高度等一些尺寸。它精度高，稳定性强。 把被测物品随意放在工作台上导航，镜头实时导航，它能快速准确找到被测物品的位置进行工作。 现在咱们看到的就是影像测量仪正在工作的界面，这是我们软件界面， 检测完毕，我们所测量的一些尺寸，包括一些所需的数据都可以导出来，也可以导你们特定的报表。 面对镜头大视野导航，点击这里，窗口可以放大倍数，不管倍数多大，影像都是清晰可见。智能灯可分区测量，编辑好程序，点击这里可操作。

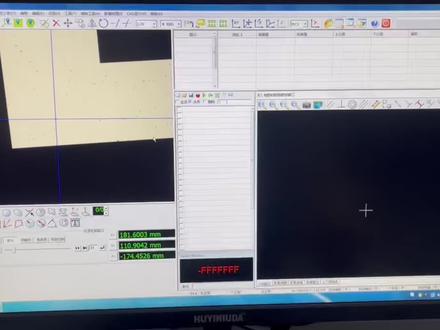

呃，我们建坐标呢，有三种建坐标的方式，最传统的是用两条线，一条是 x 轴，一条是外轴，这两个走向去建立坐标系，然后呢，我们软件会默认我们画的第二条线为 x 轴，所以说我们第一条线要画外方向，那么如果说我要用这条边和这条边去建坐标系，那么我们首先要先画竖向的边， 因为横向的边属于 x 轴，要以要第二去画它，所以我们先画竖向的线，也就是线段一， 然后呢再画横向的线，线段二啊，然后呢，在图源窗口选中我们画的这两条线段， 然后呢，选中它会变红， c a d 窗口也会变红，你可以把 c a、 d 放小一点啊，然后呢，鼠标还是放在图源窗口，单机右键先建客户坐标，然后他就摆正了，他建坐标原理是这样的，线两条线段会迅速的延长，延长过来这里就会有一个交点， 他就会把这个焦点当做坐标原点。然后呢，以你画的第二条线为 x 轴进行摆正，所以后期画的画两条边的时候，我们尽量 减少他的延长，就说尽量两条线呢靠近一点，不要画到这里这里，这样他延长越延长，他的误差就会越大，原点的位置就会变啊，所以后期画建坐标的这两条线画的离得近一点就可以了。 然后第二种建坐标的方式，我们可以用两个圆去建坐标系，两个圆建坐标系呢，他就是利用的圆的两个圆的圆心，然后呢，我们也可以先画第一个圆，然后呢再画第二个圆， 同样的选择两个圆，右键新建 q 坐标，然后呢， cad 窗口这边它就摆正了，但实际产品它是这样的，那么用两个原件坐标系的原理呢？它是以以你画的第一个圆的圆心就是圆一嘛， 以你画的第一个圆的圆心为坐标原点，两个圆的圆心连成了这条线，为 x 轴进行了摆正。那么用两个原件坐标的时候就会有个问题，如果说我们的产品上的两个圆呢？它是上下的两个圆， 这个时候我就建议你们把这个产品转九十度，让这两个圆变成左右两个圆，这样就好很多啊，这样建坐标就好一点，因为你上下两个圆的时候，他去摆正的时候，他有的时候是向左转，有的时候向右转，这个时候就对你后期测量产品就会出现一个问题，有的时候坐标就不对，所以说建议就是 把它变成左右的两个圆，这样就好一点。那么第三种建坐标的方式呢？我们可以用一个圆， 比方说我现在画画出了这个圆三，然后呢再用一条线进坐标系，你看圆圆一和圆三，然后同样的也是在图圆窗口选中圆三和圆一，右键 现金扣坐标，这样他就摆正了。那么用圆和现金坐标的原理就是他会用以圆，以这个圆的圆心为坐标原点，平行于我们画这条线为 x 轴进行了摆正啊， 那么还有一种情况就是我们坐标建好了之后，但是呢我们需要旋转坐标，或者改变我们坐标原点的位置，或者呢改变我们轴向的位置的时候怎么办？这个时候我们是用，我们这个时候就开 c、 a、 d 窗口就可以了，这个时候我们是用圆三 和线段一键的坐标器，对不对？那如果说我不想改变轴向的同时，我想改变我坐标原点的位置，我的轴向还是向上是 y， 向右是 x， 那 么我想把原二的原心当做原点怎么办？这个时候我们软件上方这里有一个移动坐标原点，鼠标放在这里，它会有文字显示 移动坐标原点，你就点一下，然后呢在 cad 窗口选中，你看要把哪个地方当做原点，比如说我想把原二当做原点，我就点一下，那么它的原点就到原二这里来了。那么如果说我想现在我想把线段一它原本是 x 轴吗？我想把线段一当做 y 轴怎么办？ 那么我们就在图源窗口选中线段一，选中它会变红，对不对？然后单机右键这里有一个旋转坐标到外走，还有一个旋转坐标到 x 走，我们是要把它当做外走，我们就点外，然后它就旋转了啊，那这个时候如果说我们现在又想把线段一 当做 x 轴，那么我们一样的也可以选择新建右键旋转 x 轴。但是呢如果说我们现在这个坐标已经对了，但是呢我们想把这个坐标呢旋转一个角度怎么办呢？我们软件上方这里有个坐标旋转角度 点一下，然后呢输入你要旋转的角度，如果说负方向，你就输入一个符号，比如说我要选择三十度确认，那么他就转了三十度啊，就是这样的。然后有一个问题，就是我们建编程的时候，如果说我们的坐标系键错了，不能直接在编程窗口，这样右键删除就 ok 了，这样是不对的，因为你删除掉了之后，你看我们这个地方是我们建的坐标系， u c s， 一 二三四五都是我们建的坐标系。当我们在编程窗口删删除某一个坐标之后呢？其实这里在程序里它还是依然存在的，所以怎么办呢？我们坐标建错了之后，我们一定要清除了，重新来，这个方法是最好的 啊，一定要重新清除了，重新再来，不要去修改坐标，这样在对于你后期测量产品的话会出现程序报错的问题。

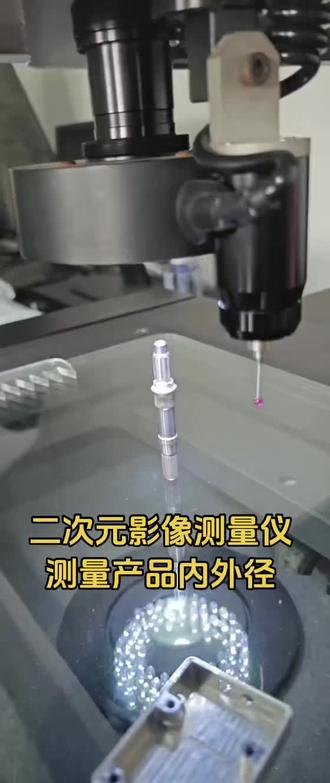

那我们来测一下这个产品的内外镜，那我们先测一下外镜圆加扫描圆幅， 它会自动去识别这个边缘的这个轮廓，我们随便画几段，画三段，那这个圆的直径、 直径椭圆度就全部出来了。那我们再测一下上面的这个毛孔的位置，上面 啊，在这个位置，这个位置 应该是一个算是毛孔 啊，也是一样，那这个直径它也就出来了。

现在来介绍一下我们这款啊，全自动影像测量仪啊，我们这款测量仪是由全大理石结构组成，然后我们配备了一个五环八区官员可变倍镜头啊，里面还配备了一个高新的摄像， c c c 啊， 还有我们的一个光学尺是用了零点五微米的啊，这里面所以测量精度很高。嗯， 现在我来看一下我们这个软件啊，这是我们测量软件，然后我们怎么实现来自动测量呢啊？首先我们把弓箭啊放在上面啊，放在测量平台上面，然后呢啊可以看到我们通过软件啊 打开啊，我们对应的一个程序啊，打开然后这里可以看到程序已经打开了，需要点 运行程序啊，即可实行自动测量啊，可以看到平台现在已经在自动测量了啊， 然后我们测自动测量完成之后，它会自动生成报表数据啊，就是这样一个自动测量过程啊。
