caxa图层怎么用

今天呢给大家介绍咔嚓 cad 图层的设置，图层的设置呢，我们一呢可以在格式当中选择图层， 也可以在工具栏当中啊，工具条当中这还有个图层，我们点击啊就有图层的设置，那么今天呢给大家介绍有关图层新建图层 成属性的操作，设置当前图层和删除图层这样四个功能。首先呢我们来新建 啊，新建图层打开层设置之后呢，新建图层，我们点击新建啊，新建是那么在这里呢，我们可以设定他的啊，基准风格，也可以给 这个图层呢设置一个名称啊，名称可以设置名称，我点击下一步啊，这样这个图层呢就新建出来了啊，新建出来了， 好，那这样第一步呢，第一个功能新建图层呢，我们就完成了，那么接下来我们对于层属性的一些操作，那么从这关于这个层的属性，首先呢他的名称的修改啊，名称的修改好，我们右击 选择重命名啊，比如说我们啊随意输一个，比如说幺幺幺啊，这图层取幺幺幺。好，那么这个图层的名称我们就修改完了啊，这个很容易啊，很容易。那么第二呢，我们关于图层它的 状态啊，是打开的状态还是关闭的状态，那么我们就看前面这个小灯泡啊，小灯泡他的点亮和熄灭，好，我们点一下，大家看这个按了，那他也就是说他这个图层是关闭的，那我们点亮了，那么这个图层呢，就是打开的， 那这个呢是冻结，就是我们在操作当中不能对他进行操作，那么首先呢，这是打开的状态，好，我们点之后好变成小雪花了，那他就是冻结的状态，再点一下，好，这就打开了， 还有图层的锁定，这个锁定呢，现在是打开的状态，我们可以进行操作，那么可以把它进行啊，锁定就不能进行操作了啊，再打开，然后这个打印啊， 就是我们在打印这个图纸的时候呢，他所有的图层都是被打印的，如果说这一层的操作，我们所画的线不被打印的话呢，我们就点击他啊，他就不被打印了 啊，再点过来他就就是可以打印。那么关于这个图层，他现行的颜色，我们可以去选择啊，选择我们所需要的颜色啊，做一个区别，区分啊，区别啊， 那么对于线型呢，现在目前是粗实线啊，那我可以对他选择虚线点，画线，双点线都可以，根据需要我们去设置他的线型，设置的线型， 那这样呢，我们就可以对他进行一系列的关于成熟性的一些操作啊，成熟性操作，这个可以进行 有什么样的好处呢？就是我们在画线的时候，我们在选择每一个图层，那么我所画的这个线啊，那他都属于这个图层的，我们对这个图层进行操作的话，那么他会对这一系列的线型都会有啊，整体的操作就比较简单。 第二，我们设置当前图层，那么当前图层，比如说这是啊初始线层，他是目前是这个当前的图层， 那如果我想要我新建的图层为当前图层，我怎么办呢？我可以右击一种方法，设为当前啊，对号就在这了。那么另外一种情况呢，我们可以在这啊，在这啊， 好，比如我先点击，先点击确定好，我也可以在这啊，目前他促使线层。哎，我可以选择。这啊， 好，目前我所设设置的这个图层，现在，目前是当前图层，我所有的操作都是在这个图层下边去操作的。啊，图层下边操作。好，那我们再打开啊，打开， 刚才是我们设置当天图层啊，有两种方法，那么现在呢，我们要删除图层，最后一个功能，删除图层。好，我点选中之后我删除。 好，是，哎，当前风格不能被删除，也就说现在呢，我们它属于当前的图层，所以不能被删除。好，如果把它设置为当前图层，那么这个我再进行删除。 好，大家看这整个图层就散掉了。啊。好，那么这就是给大家今天介绍的关于图层的设置。

大家大家好，欢迎收看由我录制的卡萨 cd 电子图版二零二二视频教程。我是泉水老师， 我们这节课来讲一下图层。首先我们要知道什么是图层，我们可以把图层想象成一张一张的透明塑料纸，然后呢，我们把不同类型的对象画在不同的图层里面，最后叠加起来就形成一个完整的图形。 那么这样做有什么好处啊？主要还是为了方便我们管理。那么图层是怎样影响我们的绘图效果的呢？那是因为图层里面呢，设定好了现行现宽和颜色，我们称之为叫特性。 当你把某个图层设为当前图层的时候，你接下来所会的任何对象，他都遵循这个特性。比方说我们现在的当前图层是虚线层，在哪边看啊？在这 地方这边显示什么就是什么，他是一个洋红色，那么你在画图形的时候啊，你不管你画什么，他都是遵循这个洋红色。 如果说我想切换一下该怎么办？我就直接在这个里面换一个就行了。比方说我选择这个破面线，那么你接下来再画，你就会发现它的颜色变了。 那么这里呢，有一个很重要的点，我要提醒一下各位，我说看当前图层是哪一个，就直接看这里，对吧？但是他有个前提条件就是你没有选择任何对象， 如果说你选中了某一个对象，那么这里显示的就是你选中对象所在的图层。你比方说我选择这个直线，你看他这里就立马变了吧，但是我如果按 esc 取消选中，大家注意看啊这边的变化啊，我按一下 esc， 你看他 这边又恢复到这个当前图层了，所以这就会是一个要非常注意的地方啊。那么另外再讲一下我们怎样改变一个对象所在的图层呢？很简单，你就是先选中他，然后在这个里面去改，你比方说我给你改到这个中心县城。 好，你按一下，你注意看。

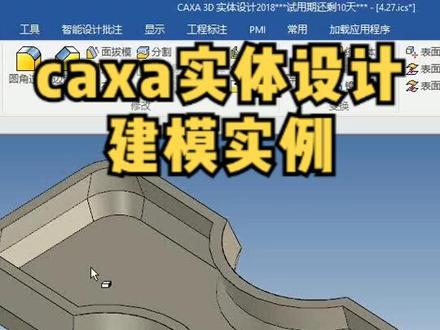

本节课我们学习一下实力三、巩固，复习一下面拔膜命令里的分魔线。拔膜我们看这是一个长方体，他的长为三百五，宽为一百五，高度为五十 四，角到圆角半径为三十五，有两个孔类圆柱体， 然后进行一个，在他的中间位置进行一个拔磨，拔磨角度为十五度。 好，我们进入抗散三 d 实体设计环境，拖放一个长方体编辑包围盒，长度三百五， 宽度一百五，高度主持点击确定，选择圆角，命令半径为三十五，将四边选中 好，点击确定按钮，然后我们进行分拨线，分拨线的一个建立 好，我们先将模型的外表先建立完，先建立完，现在我们进行一个孔内原主题的一个拖拖放智能捕捉到中心点， 输入他的直径一百二，点击确定，启动三维球，选中他的长轴，鼠标左键拖动，输入距离 为一百，然后右键拖动，松开右键，选择拷贝命令，选择二百，点击确定好，关闭三维球。我们现在创建拔毛线， 选择草图，命令，选择二维草图选择点，我们只能捕捉到这个面的中心点，点击确定，然后我们绘制一条两点直线， 好，点击完成，然后选择三维球将草图， 哎，我们刚才选错了，选到草图，选个三维球的平面，我们应该选择他的长轴，然后拖动任意一点处，松开鼠标左键，然后关闭三维球。 此时我们选择特征面板中的分割实体表面命令面，我们将 与这个草图呈角度的面进行一个选择，不能选择垂直的面， 我们将这几个面选中，然后曲线，我们选 这个曲线方向，我们选择棱边作为他的方向。好，我们也看到有一条线已经投影到了实体表面，点击确定，我们看已经将实体表面进行了分割。 好，同样我们将这面的表面进行一个分割，选择分割实体表面命令， 哎，这是哪个电呢？清除重音。选 好，我们选择曲线，我们选择这条线，同样我们会看到已经 投影过来了，如果没有投影过来，我们确定他的方向，如果说已经投影过来了，我们就直接可以点击完成即可。如果还是选择完编之后还没有的话，我们就选择反选命令， 他也会投影到 与他垂直的这个面，他不能投影过来，所以我们还需要建立一个草图， 或者说我们继续选中这个草图，按下空格键，使其进行一个分离，选中这个点，然后再按下空格键，使三分球和草图分离，然后旋转一下草 导图，旋转角度两百七十度，这样我们就可以了，然后关闭范围球，再选择特征面板中的分割实体表面命令， 选择面，我们选择这个平面，然后曲面曲线，我们选择这条曲线方向，我们选择这个方向。 好，我们看到已经投影到了，我们点击确定，同样我们将这个边进行一个确定，点个投影，我们选择分割实体表面。命令面，选择这个面， 然后曲线，我们选择这条曲线，我们看到已经投影过来了，点击完成即可。 好，我们将这个进行一个压缩，下面创建一下拔磨命令，我们选择面，拔磨，选择中性面，我们选择上表面作为一个中性面， 然后我们拔磨的面，我们将这几个面依次选中，我们在选中的过程中就已经看到他已经有个拔磨玉，选了玉显出来，这就是我们想要得到的一个效果。 好，点击确定按钮，这样我们看这 面依次拔磨了十五度，现在我们呢将这几个面进行一个拔磨，选择面拔磨命令中性面，同样选择上调面， 拔磨的面，我们依次选中这些面，鼠标左键进行实序。 好，失去完，我们点击确定已经得到了他的外形，我们再看 他的壁后尾巴。好，我们现在进行一个抽壳命令，选择抽壳，选择内部 开放面，选择上表面厚度，输入为八毫米，点击对号确定。 好，我们看到我们生成的一个拔膜效果， 我们是面拔膜命令中的中心面拔膜，没有进行分膜线拔膜，好，现在我们将讲一下分膜线的拔膜，我们将这些命令进行一个删除。 好，现在我们选择面拔膜命令，选择分光线命令中性面，选择上表面 分模线，我们依次选取分模线，当我们选中分模线的时候，会在分模线显示一个黄色的箭头， 我们会看到这个箭头指向我们的中性面，而且有个预选效果，他向中性面里侧进行了一个收， 不像我们中性面拔膜的时候，他向外使，向向外收， 向外侧，这是向内侧收。好，我们点击完成，我们会看到这样的一个效果， 然后我们将其旋转过来，再进行免拔磨命令中的选择分模线拔磨命令， 我们选择中性面，选择这个面，然后我们选择分模线，哎，反了， 这样我们将所有的分模线选中，我们点击完成按钮。此时我们看到的这个轮廓， 他是以分魔线作为一个外沿一个轮廓。如果我们要选择 面拔膜命命令里的中性面拔膜，它会以中性面七日面进行一个十五度的一个拔膜， 那样得出的轮廓要大于现有的一个轮廓。好，我们再选择抽壳命令开放面，并用厚度为八点击确定。好，这样我们得到了， 同样也得到了一个拔磨的效果。好，本节课到此结束。

我简单介绍一下卡萨 cad 电子图板这个软件，卡萨 cad 电子图板是根据中国机械设计国家标准和工程师使用习惯所开发的一款软件，具有自主的 cad 内核， 独立的文件格式，支持第三方应用开发，支持新制图标准，提供海量的新图库，能够低风险的替代各种 c a d 平台设计，效率倍速提升的一款国产软件。 我录制这个视频的目的呢，就是和广大的 casa 爱好者一起学习如何更加方便快捷的使用这个软件，如果视频中哪些地方说的不正确或者不好的地方，希望大家批评指正，共同进步。 我们打开 casa c i d 第一眼看到的就是 casa 这个界面，也就是说我们在绘制过程中一直使用这个界面来达到我们操作软件的目的，所以这个界面是否符合我们使用习惯， 这样能使我们的效率能够成倍的提升，这样是一个关键，所以我觉得定制一个符合我们使用习惯的这样一个界面我认为是非常必要的。 首先大家看到我这个界面是一个黑色界面，但是其实他还是有其他的界面颜色可以提供给大家选择的，比如有这个 蓝色、深灰色以及白色 这些可以根据每个人的喜好来制定颜色渐变的颜色。我选择黑色的目的是为了能够长时间的使用软件，这样能够更好的保护就是眼镜。 那么第二点呢，就是这个软件这个菜单栏的后面我还增加了一些绘图用的一些图标，那么这个是怎么放上去的呢？那么下面我给大家演示一下，用鼠标右键点击任何一个 图标，那么然后选择最后一行的 g d e， 这样就可以打开 g d e 的对话框，在这个对话框的 就是这边命令栏，命令栏这边就是和菜单栏上面大体相当的一些，就是这样的一个文字啊，这边呢就是如果选择修改的话，那么这边相应的这些命令都是有显示， 那么这样的话，那么我们可以把平时你所爱用的一些命令直接拖入菜单栏后面， 嗯，我们把这个删除，把它 touro 这个菜单栏的这个后面， 如果不需要这样的一个命令栏的话命令法，那么我们把这个重新拖入这样的一个对话框， 那么就会消失了原来 tool 上面的这些命令，那么重新 tool 回去，那么这儿的命令就会没有了， 那么这样就可以大家根据自己平时的喜好来布置自己的这个呃界面，包括这个菜单栏后面之下的这些的命令进行加入或者取消。 那么这个对话框的最后一项这个选项里面呢，我认为一个非常好的一个选项，就是一个大图标这样的选项，那么当我们点击这个大图标的话，那么 上面的菜单栏包括工具栏嗯就会变大，那么这样方便我们拾取这些 命令，从而使效率提升。当我们取消这个大图标这个选 像的话，那么就会显示这些图标的话，就会使用一个小图标，那么平时我们在使用过程中，那么有时候会， 嗯选择就是不是很方便，那么我这边呢一直喜欢使用这个大图标，那么使我更加方便快捷的选择这些图标， 那么等后面软件越使用熟悉的话，那么可以用可以使用这些 mini 来替代这些图标，那么使我们的软件使用效率更加提升。 我所讲的就是我使用的这个光标啊，是个十字大光标，这样在机械 视图的时候比较方便。那我举个例子，当我们进行一些视图 进行对齐进行查看的时候，那么可以很方便的使用这个十字大光标的话，那么可以进行一些对齐的查看，包括点的位置直接查看 孔的位置进行查看。如果使用原来小的光标的话，那么可能对机械制度方面可能不是不是很好，因为我使用这种大光标啊，已经 对这样这个对齐查看已经觉得很方便。那么怎样改变这个十字的光大光标的这个显示呢？那么我们输入这个 o p 回车，然后在显示一栏中这边有个十字大光标，假如我们把它取消的话，那么他就会变成一个小光标， 那么我们进行对它进行一个恢复，那这样一句就已经恢复成十字大光标了。 第四点呢，就是可以对功能区进行一些设置，比如右键功能区这边有个最小化功能区，当我们取消这个最小化功能区的话，那么这个功能区就直接显示在上面， 当我们选择最小化功能区的话，那么这个最小化功能区就进行了隐隐藏，那我们点击相应的这个功能区按钮，那么他会重新显示， 当然我们也可以直接取消这个功能区，把功能区取消，那么这样的话就可以更加增加我们的绘图区域，当然我们这边可以使用这些菜单来 选择命令进行绘图啊，要恢复的话也可以直接右键，然后选择功能区，让功能区重新显示。 那么第五点的话，就是根据个人的喜好，我们可以调用相关的工具来，根据本人长期使用习惯，我这边主要使用的工具来是四种，第一种就是 颜色都成工具了， 这个工序难得好 处就是可以让我们更加方便的使用各种图层 以及颜色线形和线框线宽。 第二个喜欢的这个工具栏的话，就是 文本尺寸样式，这个工具栏的好处就是能够使用更加方便的设置文本字体的这个标， 那这样我选择国标的话，那么这样就字体进行改变了 尺寸的话，那么尺寸样式的话，那么也可以进行对他进行设置，那关于这一点，在以后的视频中我们可以详细的进行介绍。 嗯，第三个就是这个图层 图层的这个工具栏，我觉得图层的这个工具栏非常重要，如果我们进行机械制图的绘制的时候，一定要将各个图层设置好，但这个 ctrl c i d 本身自身也带了相应的图层， 我们将相应的绘图的这些要素图源绘制在相应的这个这个图层里面，那么对我 我们以后这些图员进行各种各样的操作的话，利用图层进行设置的话，非常方便。嗯，比如假如我们设置这个 涂层隔离的话，那么只显示这个呃初始线层，那么点击一下，那么只有初始线层，那么可以显示其他都进行了隔离，那我们就可以单独这个初始线层进行各种各样的操作。 第四个工具栏的话，那么我这边主要是增加了一个标准标注的这工具栏，这样我们在机械绘图制图最后定标注的时候，可以快速的 用这个工具呢进行 gi 制图的各种各样的这个标注，非常方便快捷。 第六点的话，就是如果我们已经设置好我们自己喜欢的这个界面的话，那么为了方便下次可以能够借用或者是在其他电脑上面已经装了咔嚓 c、 a、 d。 也像使用这样的一个界面的话，那我们可以 对它进行一个保存，那么我操作一下就是视图里面保存配置，就是我们配置好这个界面，那我们对它进行一个保存， 那么之前两个是我之前设置好的，那么这个我选择一个文件名， 那么如果下次这个界面有进行变动的话，那假如我们对它界面进行一个重置，恢复到原始状态的话， 哎，之前我们设置好的这个界面的话，那么我们可以 把它加载加载过来，我们视图里面加载配置，我们选择这个散， 那这样的话，那么就是重新恢复到我们之前进行的一个界面设置，这样非常方便快捷。 关于卡萨 cad 的界面设置，我们今天就介绍到这里，其实界面设置里面还有很多的设置技巧，需要同大家一起慢慢摸索，如果有不清楚或者需要共同探讨的地方，欢迎大家写在评论区， 嗯，然后大家一起共同的这个讨论学习，嗯，这次视频就讲到这里，谢谢。

这节课我们来讲解绘图命令的使用，第一个来讲解的是直线命令，我们点击一下直线命令，这样他的直线命令就启动了，也可以输入他的快捷键， 来了之后按回车键，这样也可以启动直线命令。 启动直线命令后，这里面立即菜单会显示有两点线，还有角度线，角等，分线，切线，法线等，分线，射线，构造线等， 这些我们来一一讲解。先讲两点线，在屏幕上任意单击一点，这样第一点就会， 如果想绘制第二点，我们可以点击一下鼠标右键，这样就绘制了，这是最简单的方法，这是最随意的一种方法，我们再来重新启动直线命令， 再点击一点，如果想画一条完全水平的纸线，我们就点击右下角的这个正胶，点击一下看。现在画的线都是水平的或者是竖直的，这种斜方向是不能绘直的， 看啊，如果我们再把这个动态输入打开，我们可以看到这里面会显示他的长度，比如说我想绘制一个一百长度的线，我们输入一百，只要按回车回车键，这样这个长度就是一百， 我们先把它用尺寸标注测量一下，看它是不是一百长度，我们可以看到这个就是一百的长度， 这是会出一条水平线或者是竖直线，竖直线的方法也是，它的原理是相同的，我们随便点击一点，输入它的长度，比如说六十，之后按回车，这样它的长度就是六十， 我们可以连续的绘制，再绘制，继续绘制，这是连续的方法。 再启动直线命令，这里面有个第二项，有个连续有不单根，我们点击一点，再点击一点这个名，这条直线就绘制完了。如果点击连续，就是每次单击他都会形成一形 能连线， 这是两点线。接下来我们看一下角度线， 看，这里面提示与 s 轴夹角，到点成四十五度。 我们先来在图形状随便点一点，看与 s 轴呈多大角度。四十五度，这里面我们可以更改他的角度，比如说三十度， 这样这就是三十度，我们可以测量一下他到底是不是三十度。 三点角度，我们画一下辅辅助线，来测量他的角度。 三点角度，这样一点，这里一点，这一点，看这里显示多少。 这个角是六十度， 我们测量是这个角是六十，这角是直角，证明这一条这个角是三十度， 这是角度线。这里面还可以设置与 s 轴夹角，与歪轴夹角，或者是与某条直线的夹角，他的方法 和 s 轴夹角的方法是相同的，我们可以自己练习一下，这是角度线。接下来再看一下角等分线 脚，等分线，比如说这个三分钟脚，我们可以把它分成两份，长度一百，我们拾取第一条线，再拾取第二条线，看这里面左下角会提示你 接下来你要做什么，他会提示你，如果你不熟悉你就，你就看一下这里面的提示内容是第二条线，这样就绘制了他的 等分线，这个角等分线，我们测量一下它的长度， 采用这个尺寸标注啊， 这水平 改成平行，看，这长度是一百，这是脚等分线， 我们把它复制一下，留在后边备用， 再启动直线命令，再讲解一下切线和发线命令，切线，拾取一条曲线，因为这里面没有画 大圆弧，等这个切线发现我在后面来讲解， 等分线，这几个大家可以自己练一下，这个就是直线命令的用力，我们点击这个小三角，下面还有很多种线，看这里面也可以直接启动，启动我们需要的线，两点线，直线角度、线角等分线，切线、发线等， 这是直线命令的原因。我们再来看一下多断线， 点击一下多段线， 这里面有几种方式，直线或者是圆弧，我们你看刚才我绘制一个圆弧，绘制了一条直线，接下来绘制圆， 我们把这个正标关闭，可以看到把光标，光标挪动的时候，可以他显示他的角度，比如说我们这里输入一把之后，按 tab 键之后就可以更改输入他的角度，比如说输入四十五度 这样一点，这样就形成了这个圆弧，看这是一个整体，这一条线是一个整体， 第一部分是个直线，第二部分是圆弧，当我们把光标放在上面，他作为一个整体出现。而如果我们另有方式，我们用直线和圆圆弧的方式来绘制一条线，大家可以看一下是不是一个整体。首先 这是我们把灯脚打开， 这是第一部分，再再来一部分，把光标放在他就自动识别的这个端点，把光标放在这终点部分就自动识别啊，这是动态书和智能的方法的应用。 把正胶关闭， 可以看到这个我通过磁性和圆弧命令，这是灰指的，它两个形状是大铁相同的。 我们把用光标点击一下这直线，可以看到只有直线部分是一个元素，而这两部分是两个元素， 这两个元素这是多段线和直线，他们之间有些不同，就是在这里面用多段线形成的，他是一个元素，这是多段线。命令这一节课就讲解到这里。

大家好，今天我们继续网上学习，首先点击浮面填写标志栏， 填写单位名称，图纸名称，图纸编号，材料名称，图纸比例，重量，页码页数，还有下面的都可以填写，然后点击确定。 画图前首先要设置图层，卡萨是不需要设置图层的，都是自带的， 然后看上也不需要快捷键都可以点击左边的功能键，都可以实现各种功能。 首先我们点击直线 左击，然后看左下角，选择正焦，这样的话线就是直的，然后我们输入一个四十， 点击回车，这样这条线的长度就是四十，我们可以看一下， 然后我们看一下这是平移功能，平行线左击，然后这是看左下角，这是单向平移，也可以点双向平移，这样的双向平移的话就出来两根线， 单向平行的话只能出来一根线，我们点击双向，然后输入五 回车，这样的话就是两根直线都是五毫米的，五毫米的间距。

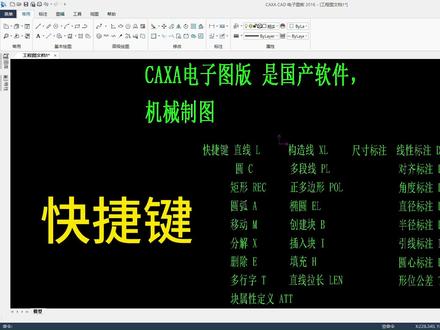

国产制图软件卡莎，右边是常用快捷键，个人感觉比 c r d 快捷。 新建文件右下角是调整画图、正交、导航、价格等，这里输入 t 就可以打字了， 用快捷键工作效率提高。快捷键比如直线输入 l， 现在画一下，感受下，选择第一点，再选择第二点，按键盘 esc 键退出画线指令。画圆筒里快捷键输入 c， 选定圆点，直径大小可以输入，具体数值见下面具体示范， 这里再阐述一下。删除命令，按一键把选定直线删除自动命令，输入快捷键 m 就可以拖动标注快捷键，输入直径快捷键标注 ddi， 滑动鼠标中键就可以放大缩小，调出特性指令，查看比例多少。 突然发现之前画圆已经在我们视野以外了。把快捷键背下来用在画图中， 软件只是工具，等要画图才知道知识最有用。

大家好，我是主页，今天和大家分享一下康善的使用过程中经常会用到的快捷键有哪些和他们的使用方法。 我在这列举了十六种快捷键的使用方法。首先就是直线，他的快捷键是 l， 大家可以在键盘上面按一下 l， 然后再按一下空格键，对了，和大家强调一下输入方式，一定要调成英文输入， 然后按一下键盘上面的 l， 然后空格，这样就可以绘制直线了，大家可以看一下， 当然大家可以看一下，在这我们还可以调整一下他的方式，这是两点 的直线，还有角度线，然后角等分线等等的，这个是直线，然后是删除，删除的快捷键是 e， 选中直线，然后按一下键盘上的 e， 然后空格，就把它删除了。 同样的，如果咱们想要删除很多纸圈的话，咱们可以进行反选，然后按一下 e， 然后空格就删除了，然后是圆圆的快捷键是 c， 然后按一下 c， 然后空格，然后就可以画圆了。 接下来是平移，选中图形，然后按一下键盘上的 m 键，然后空格， 就可以教他便宜了，便宜的时候咱们可以将这个图形化为一个整块， 大家可以看一下，现在他是每条直线组成的，那么可以把它弄成一个快， 选中图形，然后按一下 m 空格，在这咱们可以选择平移为快，咱们试一下， 大家可以看一下，现在他就是成为一个快了，退出快编辑，他就成了一个整体了。 好的，接下来是平移复制，平移复制顾名思义，他不仅能够平移，还能够在平移的过程中将原图形进行复制，我给大家演示一下， 点中图形，然后按一下键盘上面的 c o， 然后空格，看便宜的时候就复制了。 接下来是裁剪，裁剪的快捷键是 tr， 还是按一下键盘上的 tr， 大家可以看一下这个地方 tr， 然后空格，然后就可以进行剪裁了，可以将多余的一些图形进行剪裁。 好的，接下来是延伸，延伸就是将直线或者圆弧的一端延伸到距离他最近的一条直线，我给大家演示一下，还是 x， 然后空格，先选中目标线，然后直接选想要延伸的直线，他就延伸到目标线了。同样的圆弧也可以，大家可以看一下圆弧，也可以 反过来超出他的部分，这会进行剪裁。同样的 ex 控制，选中目标线，然后选中要直线，他就将超出这条线多余的线条进行裁剪。 接下来是拉伸，如果咱们是一条直线的话，他可以有极限追踪，看他可以，然后九十度或者设置成一些六十度，四十五度都可以进行设置。 咱们再将这条直线拉伸的时候，他会有急轴追踪，不容易进行拉斜，可是如果像这样的一条斜线呢？进行拉伸的时候，他有很有可能进行拉斜， 这个时候就会用到这个快捷键 s 空格，然后选中他，大家可以看一下任你鼠标如何的进行动，他只会在原直线的方向上进行移动， 大家可以看一下这个，同样的是， 当然了这种直线也可以用。 接下来是旋转 选择的快捷键是 ro， 还是先选中图形，然后 ro 空格，然后选入中心点，选择要移动的中心点，然后进行旋转， 这次给大家演示的时候，是在旋转的过程中，他又进行了复制，也可以只旋转不复制，还是选中图形，然后 ro 空格，在这将拷贝调成旋转，大家可以看一下，这个时候他就只进行旋转了。 接下来是中心线，如果咱们要画一条中心线，咱们会怎么换呢？ 咱们经常会想到的方法是不是找点中心，然后直接这样子画一条中心线呢？ 这个也是这样调节中心，然后画一条中间线，这样是不是比较麻烦呢？ 其实在卡萨中有中间线的快捷方式，大家可以按一下 c l， 然后空格，选中这两条直线，大家可以看一下，中间线就直接出来了，然后单击确定，这个也是 选中两条直线以后，他的中间线自动又出来了，同样的圆，也是 c l， 大家可以看一下， 这个中心线就出来了，现在咱们看到的中心线可以，然后根据咱们自己的需要进行调整长度， 然后进行确定，那么能不能将中间线直接固定，长度 是可以的，那么将这个中心线进行删除，然后还是同样的 cl， 然后选中图形， 看现在的中心线长度是自由的，那么可以在这进行选择，看指定延伸长度减弱，试试 五毫米，然后确定，然后再来选择图形，大家可以看一下，一下子就出来了，就不需要你在这边调整长短， 接下来是见效。 今天的快捷键是 m i， 这个很简单，选中图形，然后按一下键盘上的 m i， 然后空格，然后选中中心线，然后就出来了。 中间选择，选择的时候大家可以看一下，我这选择的是时取两点，也可以进行轴线选择，看，现在是选择轴线，我再给大家演示一下，选择轴线， 选择图形，然后 mn， 然后选择中心线，大家可以看一下，这里就出来了。然后是合并，合并是将同于直线上不同线段来进行合并，现在三条线段搁置是独立的， 那么我可以将它进行合并。按一下键盘上的 l， 然后空格，然后选择一条直线，然后进行 全选，然后确定，大家可以看一下，现在就是一整条直线了。 好的，接下来是分散，大家可以看一下，现在是一个六边形，这个六边形是一个整体的，那么如何将它进行分散呢？咱们可以按一下键盘上的 x， 然后空格，大家可以看一下。现在的线段，就是各式独立了， 然后就将它进行分散了。 打断，打断的意思是从任意一个点将一条直线进行打断， 大家可以看一下，我现在是绘制了两条直线，那么我计划从他的焦点处进行打断，同样的 按一下键盘上的 br 哦，空格，然后选择一条直线，然后再选择一个点，大家可以看一下，现在他就有一条直线被打断成两条直线了。 好的，接下来是缩放， 这是一个真五边形，咱们可以进行任意的缩放，按一下键盘上面的 c， l， 然后空格，然后随便选取一点，大家可以看一下，他可以进行缩，也可以让你放大， 在这还可以输入比例因子，假如说我输一个零点五，零点五， 然后按一下键盘上的银特点，大家可以看一下，就将他进行缩小了，缩成了原先的 二分之一，同样的也可以进行放大。好的，接下来是偏移 还是按一下键盘上面的 o， 然后空格，在这咱们可以指定他偏移的距离，假如说他偏移的距离为五万， 然后大家可以看一下，选取这条直线，然后选取方向，他就偏移下来了，这是偏移了一份，咱们还可以偏移多份，在这进行调整，假如说在这输入三份，大家可以看一下，他就一下子偏移了三条了。 同样的这条竖直线也可以进行偏移，他们在这随便写一个，然后八，然后在这随便写一个 五，分数是五，然后偏移的距离是八，然后大家可以看一下，他一下子就偏移出来了。好的，这就是在开车的使用过程中经常会使用到的十六种快捷方式。 今天的课程到此为止，下节课我和大家一起来分享一下这个快捷方式是如何自定义的，咱们可以定一些咱们自己想要的一些快捷方式。 好的，我是主月，如果大家觉得我的课程对大家还有所帮助，就请大家持续关注我吧，谢谢。

有没有想学这个 pcd 米斯的三次元软件？ 现在呢？我来给你讲一下这个。嗯，图层怎么把这里面的颜色跟它分层出来，那我们现在是 呃一层的。然后这个螺丝呢？是以这种颜色，那我们在这里面添加，创建一个，然后鼠标放在上面，然后点这个颜色，点这个颜色，然后再框选它，然后点个加， 那我们再点他的时候他都没有了。然后点确定这个螺丝。当然呢，如果想这个也可以删掉他， 然后在这里面点删除，然后点试，然后像这种纸还是一层。

hello， 大家好，刚开始数字绘画的小伙伴们都会遇到这样的情况，画了一个线稿，准备上色的时候，颜色直接把线稿给盖住了。 这是因为大家还不明白数字绘画中非常重要的一个功能图层。什么是图层呢？简单讲，图层就像一张透明板，按顺序叠放一起组合成一张完整的画面。所以我们只需要点开图层工具， 点击加号新建图层，长按并拖动新建好的图层到线稿下面，这时候上色就不会盖过线稿了。 有小伙伴问丹青怎么涂色才能不涂出线稿呢？丹青这里有两个小工具带给大家哦， 让我们一起来看看吧。首先我们要准备一张线稿，然后新建一个在线稿下方的图层， 涂底色的时候需要仔细一些，不要涂出线稿。上完底色后点击锁定透明度，这时候你怎么修改都不会涂出你上了底色的地方啦。 但在我们实际创作当中，只锁定不透明度还不能解决更复杂的层级关系， 比如头发的处理，锁定不透明度只能让绘画内容处于相同的图层，这不太方便细节刻画。这个时候就可以使用剪切蒙版工具， 剪切蒙版可以把图层剪切到已画好的头发底色图层，这样就实现了和锁定不透明度一样的效果，不涂出底色，但保留了图层分层。我们可以新建很多剪切蒙版， 这样就可以更加高效快捷的创作啦。接下来让我们把小单亲细化吧！ 灵活使用图层功能 可以降低绘画难度，提高绘画效率，小伙伴们赶快试试吧！

好，我们再来看一下这个，我啊文字的一个，嗯， 输入啊，我们先看这些打印啊，然后点击确定啊，直接打开这样的一个新新建这样的一个文件啊，然后我们在这里面他一个菜单下面就有一个关于我们这个绘图，绘图下面他就有一个文字。 好，嗯，这个文字啊，他就有一个，第一个，嗯，就是一个文字，我们点击这个文字啊，他正面就指定两点啊，我们指定两点啊，我指定一点二 啊，然后呢就给我们生成这样的一个，呃，这里面我们就可以输入一个文字，我们输入文字。好，我们直接输。呃，卡萨尔。呃， 二零二零的一个啊，电子图板啊，电子图板， 电子 电子图板 这边他不能穿一个电视的，嗯，二零二零的一个视频教程 啊，主讲是这个啊， wh 啊，四幺六四九七八啊， 好，我们就输入了这样的一些文字，那然后我们这里面可以看到啊，他就一个标准的一个机械风格的，我们点击确定啊，这个机械风格的啊， 好，嗯，正面一个标准的机械风格的。好，然后我们可以看一下他正面有一个，呃，自动换行，一个压缩以及个手动啊换行，然后正面有一个，呃一些文字的一个格式啊，文字的一个类型。好 啊，这里面也是一个文字的一个类型啊，他英文啊，正面他是英文的一个格式，一个中文的一个格式，那然后以及文字的大小，我们给到这个一十五的一个大小啊，文字的一个大小。好，正面大小给到二十五吧 啊，给他三十，给他三十五啊，他就自动换行，这里面就是一个啊，压缩啊，压缩我们可以看到，然后手动换行，你手动换行啊，你可以假如把正面 按一下，按一下这个呃回车键，那就可以自啊手动换行啊，自动换行，手动换行啊，然后下面这里面的话，我们可以看他这个添加下环线，好，我们选择某一个文字 啊，把它添加一个下划线啊，或者添加一个中划线啊，然后啊添加一个上划线啊，是这样的一个啊意思啊，正面啊， 好啊，文字间的一个系数以及字宽间的一个系数啊，一个旋转的一个角度，我们整个九十度看一下啊， 我们把正面全部选中，那正面的放啊，大斜体啊，旋转角度啊，旋转角度啊，然后正面是一个颜色字的一个颜色啊，然后正面是对齐的一个方式， 然后对接这个方式，然后正面是一个分栏与不分栏啊啊分栏设置，这里面有一个。好，然后正面可以插入一些符号啊啊一些啊， f i f i 符号啊，我们看一下这个啊，插入这个 f i 符号，一个度数 以及这个呃正符号哈啊好，然后我们可以看一下这些常用的这个符号，像这个直径符号，我们是呃北分号啊，加上这个 c 啊，北风号加上 c 啊，北风号加上 c， 然后是北风号加上 p 啊，就是加减号啊，北风号啊，低啊，就是一个啊角度符号啊啊啊，北风号，好，我们可以看到这个图标，这个北 北风号啊，它是一个上标键，就是让我们添加这个上档键啊，就上档键加这个啊，这样啊，这个键就输入这个北风号啊，北风号 d 啊啊北风号 p 啊，北风号 c 啊，就是对应的生成的这样的一个啊啊 直径符号加减号以及这个以及这个啊啊度数符号啊，度数的一个符号啊，我们可以看一下下面这里面啊啊就是这样的一个的一个啊，设置 好，假如我们要标注一个上下标注啊，我们指上下标的话，我们直接上加入是一个一零点五啊，下标是零点一啊，我们直接确定啊，就可以标注这样的上下标注啊， 看一下这个标注啊，把这个删掉。不要啊，这个标注这样给上下标注前面是一个二十的啊啊这种号前面是一个北分号一个 c 啊啊正面，我们把它正面去掉。好啊，然后我们确定就输入了这样的一些文字啊，就输入了这样的一些文字啊， 好啊，就说了这是文字，我们双击他这个重新打开他，然后我们给这里换。好好，我们确定，我们上下就啊双击他这个重新编辑这个文字啊，就是文字，然后他的一个快捷键就是一个 t 啊快捷键就是一个 t 啊啊快捷键就是一个 t 啊， 我们输入题啊，然后按一下空格键就指定啊啊下面就可以搜索边界啊啊输入境仪四十一点。 好，这就是一个呃，文字。好，咱们输入梯，然后空格键，然后下面还有一个曲线文字啊，一个曲线文字 啊曲线文字。他要我们选择一条曲线啊，我们先单击鼠标就取消下 sp 也要输入这样的一条直曲线。 好，然后按一下啊。嗯嗯，单击鼠标右键啊，确定一下啊，然后我们输入文字七，然后选择曲线，选择这个曲线，好，我们选择是标在哪个方向，我们直接上面啊，然后我们提示点啊， 我试试骑士点啊，我拾取这个骑士点在这个位置好，好，然后拾取终点在这个位置好， 然后我们收拾一个文字啊，我们是个。呃， 好，然后我们直接啊，像这里面他有一个这样的一个相对来说这样的一些符号，然后这里面他也有一个插入的一个上下标的一个，呃，标注啊，上下标注啊，然后点击确定 好，这样的话我们就标注了这样的一个文字，我们双击他可以重新进行编辑啊，重新进行编辑啊，然后字的一个大小，我们给倒这个三十五。 好确定啊，啊，就是这样的一个曲线的一个文字啊，曲线文字啊，我们双击可以重新进行一个编辑啊啊，就是曲 有些文字好，然后我们啊啊，然后我们直接输入踢啊啊，输入踢啊，我们啊输入踢好，然后看一下下面他有一个，嗯，拾取 单行文字，好，我们直接选选出这个单行文字，完全不是单行，他包含这个化学符号，无法正的啊，我们点击确定啊，我先双击这里面啊，啊，当然这个文字我们直接看一下，哎，加 s 啊，可以复制，然后看一下微可粘贴，直接把它粘贴键的这个文字， 我们双击他吧，把这里面直接 ctrl 加 c 啊， 复制一份，然后直接输入踢，我直接把正面选择这个指定两个点啊，然后输入踢啊， ctrl 加 a 四啊，然后把正面这里直接拉长，可以啊，再拉长 好，然后确定好这样的一个文字啊，然后我们直接输入梯，然后直接选择这个替增，选择这个文字，我们双击这里面啊，我把这里面直接是个，把正面删掉，然后确定， 然后看假 t， 选择这个好，我们直接重新输入 t 啊，重新手动输入一个文字啊，输入一个 wh 啊，四九七八啊，然后点击确定啊， 输这样个文字，然后输文字 t， 然后指定这个增量文字，我们直接选择这个文字，然后我们间距，我们给到这个，可以给到这个五十，按一下这个啊上的键，然后数数量，我们给到这个 数量五个好，数量五个，然后他的一个增量，我们直接给到这个两个好，然后正面替增的一个部分啊，是一个啊，一个是一个 h， 可以是个 h， t 层隔一个 h， 然后我们看一下这里面有一个 w 啊， w y， abcd 啊，这样的一个啊， t 层方式，我们可以看一下啊 啊，然后正面他有一个啊，提成的部分是后面这部分啊，基层递增量啊，递增量是一个，可以看一下啊， 一等量就是一个复制啊，我们看一下这两部分，两个好啊，就后面啊，正面添加啊，啊，就是替针啊 啊替真，然后点击确定，我们直接在这个水平上面啊，这是文字的一个替真啊，好，我们看起来是保存下这个零零件，我们这里面是在这个，呃，这个文字 是在这个好，就是文字的一个替增啊，好， 我们再看一下这个跟输入梯，然后我们看一下这个搜索边界啊，搜索边界我们需要选取一个内环，我们单击鼠标右键啊， 输入个的 c， 然后画一个这样的一个圆。啊，画这样的一个圆，然后我直接输入文字 t 啊，内环的一个点，我选择这个点，然后我标注他的一个啊，给到这个一百五十的一个大小，然后输入 wh 四幺六四九七八，那然后他就会直接在我们这个范围内啊，生成这样一个文字啊，生成这样一个文字 啊，就是这样的一个文字的一个讲解。啊，这就是这样的一个文字的一个讲解。 好好看，这一次保存下这个图形。 ok， 本期教程就先讲解到这里，我们下一期再见。

欢迎来到我的主场， 今天呢要讲的是这个功能，尺寸驱动，它是在标注里面， 标注里面有一个这样的尺寸，这样功能非常好用，我给大家演示一下。这边呢先画一个图形，随便画一下，把动态输入打开， 先不给尺寸就直接画就行， 在这个地方画一个圆角，然后标尺寸，尺寸不用管它，直接标就行 好了，然后我们把这个尺寸呢，因为这些尺寸吗都不是我们想要的尺寸，常规的做法呢，我们是把这个线呀挪，然后啊剪切，延伸都得这样做。现在呢我们用到了一个新功能，就是这个尺寸驱动， 我们点开一下，然后全选，我们点右键确定，然后指定一个基点，这个基点呢我们指定圆弧的基点。完事以后呢，我们就直接改尺寸就行了，我们就随便改尺寸， 比如说这个地方我改成五十，嗯，大家看到了这个，我改完尺寸以后吧，这个图形 他自己就变化，等于说用尺寸去驱动图形，就像我们常规的三维支付软件一样，防止的沃尔斯啊，邮寄啊， poar 一样都是一样的， 非常的方便。好了今天就到这了，有对机械设计，机械制图感兴趣的小伙伴们一定要关注我，这一点非常重要，我会不定期的更新。

首先先打开三维软件，点击三维设计环境， 最上面一栏呢是功能区，会显示拉升，旋转等等需要运动的功能。左边呢是设计数，设计数这里就表示你这个文件里面有几个零件，几个装配等等这种文，这种 右边呢，这是一个图书库，会有常用的长方体啊，孔，圆柱体，高级图书，里面还有一些多面体，甚至是不规则体，还有工具，这里会有一些景物件，弹簧，螺丝，齿轮，还有形钢等等。 这个图图库的用法很简单，你只需要选中你想要的一个题，然后拖到设计环境中就可以了。想要 改变尺寸的话，咱们选中这个零件，然后双击就会变成一个这样的一个显示的一个模式会出现六个点，你美你可以美边音， 点击这个红色的点，可以编辑这个数值，然后他会跟着你所设置的数值去改变，你也可以用拖动的方式去改变这个尺寸，你也可以右键这个红色的点，编辑包围盒，这个时候你可以同时更改三个方向的尺寸， 按这个三个方向的尺寸，需要你自己去找一下他的哪个边是多长，对应的是哪个边。 如果呢，你想创建另外一个理解，那你只需要再拖动呃另外的题到设计环境中，但是这个时候呢，不要选在这个面上，要在空白的位置放置他左边环境出一个 变成两个零件，当我想要把这两个呃图数放在第一个零件的时候，你可以选中圆柱体， 放在这一个长方体的边或者中心，或者说是顶点，这几个位置他都会自动识别，你比如说我放在这里，他会他的圆心就会和这个边的中间重合， 如果我想放的圆心呢，那么我直接放在这个点就可以了，同样的你也可以编辑他的尺寸， 如果不想要的话直接删掉就可以。 这个时候呢，已经有了两个链接，咱们可以把它装配起来，点击装配这里的装配就可以了。这个时候呢，鼠标选中你的图，点一下， 他选中的是整个装配，你删除就把所有的装配都删除掉了，你双击就选中了单个零件，双击这边就选中了这边单个零件，然后呢我点击三次，他就选中了你对应的一个图素，这个时候我点删除只会删除一个原主题。 然后呢下面有些功能，这里有一个事项，就是你比如说我想要以这个面作为正式点，那么我会指示面点击，他就会以这个面为正式， 我再点击别的面，他也是同样的效果。然后呢这个，呃，他的显示是一种显示方式，就是你比如说你的零件特别长，他会给你的视觉上会有一些就是不一样的一些显示方式，看你的习惯就好，这个是有不同的，对于对 边的处理有一个真实感的话，会隐藏这个边边线也有这种线框模式，还有带边界的。好，今天的图书就介绍到这里，谢谢大家。

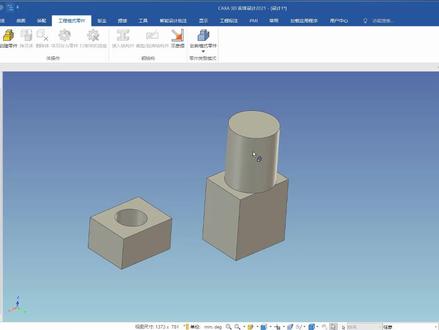

呃，大家好，今天我们继续来学习一下我们卡萨这个智能图素的一个使用啊。上节课我们讲了智能图素的这个操作手柄， 然后今天呢就是我们再讲一下这个能涂速的这个拖拽的这个使用方法。 首先就是这边有呃高级，就是图素库这边给我们提供了一些，嗯，普通图素啊，还有一些高级图素，还有一些钣金图素，种类很多。 然后这边我们从库里面就是要调取一个图素，我们直接鼠标左键选中它，可以直接拖出来，然后按住左键 直接拖放到空白界面，松开他就会生成这样一个图素，然后像这种直接生成实体的他是，嗯，我们叫他拉伸图素，然后像这个他的下面的这些特征啊，就是他也有洁面，就是你 选择编辑洁面，也可以去编辑他的一个呃形状，包括尺寸都可以直接编辑。然后还有就是， 嗯切除图素，像这种不是做个孔，直接按住鼠标左键直接拖上来放放，放到这个上方，然后像这种就是去去除材料的这种，我们叫他这个切除图素， 就大概是分这种，分这两种图素。然后今天我们来 下就是呃鼠标左键和右键拖放的一个区别啊，首先就是我们按住鼠标左键直接拖放出来，然后他会在这个设计环境中直直接生成一个零件， 然后我们如果上方我们在想做一个孔类的一个特征，我们不是说拖一个孔类圆柱体直接拖放到这个中心点，他就在这个中心点的这个位置， 然后像这个你可以就是编辑包围盒啊，编辑他的这个操作手柄去改变他的一个大小 像，嗯，你直接拖放到，再放到这个零件上，他是相当于是作为一个特征，然后是加到你这个零件上的，直接拖放到零件上，他就会 作为特征，直接是作用在零件上，然后我们，嗯，在鼠按住鼠标左键，我们再投放一个，呃，我们放到空白页面，他会重新再帮我们生成一个零件，这是重新生成的一个零件，然后， 嗯，我们这是鼠标左键的一个操作，就是，嗯，放到零件上或不放零件上，他会形会生成哪一种特征啊？然后这边还有一种，就是， 嗯，鼠标右键的一个操作，我们鼠标右键我们拖动这个长方体， 如果我们放到这个特征上，然后我们松开，然后他会让我们选择这边有三个选择，一个 是作为特征，二是作为零件，三是作为装配特征，作为特征的话，他就相当于是在这个零件上又增加了一个特征，然后我们再拖一个啊，拖个孔放到这边，我们作为零件 啊，因为他这个是去除材料的，所以他无法生成零件，我们直接拖个增料的这种圆柱体，右键直接拖放上面啊，作为零件 好，这边的话，他会就是你虽然放到了这个零件上，但是你选择作为零件这边，他还是这个，还是就是作为一个零件他生成的 好，这是鼠标右键的，就是作为零件的这个操作，然后我们还可以就是， 嗯，我们再拖一个啊，拖一个长方体，我们放到这上面作为零件，好，这是两个零件啊， 两个零件，然后我们再拖一个圆柱体，然后我们右键拖圆柱体放到这边，然后我们作为装配特征， 好这边作为装配特征的话，他会，嗯选择就是这个装配特征的一个影响范围，一个是仅在所选零件上就只这个呃孔类圆柱体就只坐用在这选的这个零件上，然后如果你选择这个， 呃所选择所有零件或装配体，他就会作用在就是就是所有的这个装配体上面，然后我们选择第二个， 你看他这个孔内圆肉体，他就直接嗯贯穿了两个领结 可以直接修改啊。 但是嗯，他这个只是生成一个装配特征啊。 如果你这个零件你单他，你看他这个特征并不是在这个零件上，所以你这个零件单独打开的时候并不会有这个孔，他只是你在装配题，在装配里面他会有这个 呃装配特征的一个显示啊，这个一般就是像有些需要现场配孔的那种情况啊，他你零件上不需要做这个孔，但是你在装配里面要有这个孔的显示，你就可以，呃，用这种就是装配 特征去做啊这是，嗯，智能图素用左键和右键拖动的一些就是使用方法。好，谢谢大家。

现在我讲一下我们用这个 c x a 怎么来合成一条多段线，一整条的多段线。然后我们这一个是已经绘制好的一个图形啊，每一段的线段都是分开独立的， 然后我们在这个设备上来使用的时候，需要把它离合成一条多段线，一整条曲线。嗯，有些设备是需要 这样来做的，有些设备是不需要的，那我们怎么来操作呢？点一下这个修改啊，在这里有一个对象，然后这里有一个多段键啊，多段键，然后 点了之后这个地方会出现合并，然后我们再来依次点选需要合成的线段啊，我们也可以这样全部选中，全部选中之后按右键 这样我们看一下这个就是一条完整的多段线了。
