可调电阻怎么调大小

这个多力电磁炉原来不能正常工作，是因为这个插头，这里这个腐蚀生锈已经进行了处理，现在能够正常加热了， 今天来尝试调节这个电磁炉的功率，这里是一个可调电磁炉，五百 o， 之前发现他这个输出是两千两百瓦，他这个电磁炉是两千一百瓦， 有时候输出功率再高也不一定好，再低也不一定好，我们来看看怎么调这个功率吧， 现在我调到也是调到一千三百瓦， 但是这里显示一千八百瓦了，是刚才我把那个可调降速调到最大五百毫了，我们现在调到八百瓦， 这个加热功率居然还有一千五，我把可调电子调到零，现在也是一千三百瓦， 但是他的功率也才是烟沙， 就是说可调电池里调的越大，他的输出的功率越大， 现在调到八百万，他的输出功率是一千万，刚才那个我调到最大五百，欧洲的是一千五百万，对，表现一百万最大功率才是一千九百万， 给我调到两千一了，调的是一百一十六欧，现在功率也是两千一左右就合适了。电池调的越大的出租率越高， 已经我刚刚打已经打到两点二了。

如果电阻只是一根电线，那么在很小的尺寸下很难获得准确的电阻大小。如果想要获得准确的电阻大小，我们可以采用不同的方法来创建电阻。 第一种方法是使用缠绕在陶瓷管中的聂线，这里陶瓷必须是绝缘的，用这种方法可以控制电阻的大小，因为通过修改聂线的长度就可以调整电阻的大小，这里聂线的缠绕一定要保持紧凑。第二种方法是在一定的体积中使用复合材料， 通过改变符合材料的元素就可以改变电阻技术，从而改变电阻的大小。 第三种是通过一个覆盖碳膜的陶瓷圆柱体，将碳膜切割成螺旋的形状，直到获得所需的电阻 大小。换句话说就是逐渐将碳膜切成缠绕的碳线，以改变电阻的大小。各位看官老爷们点赞关注加收藏哦！

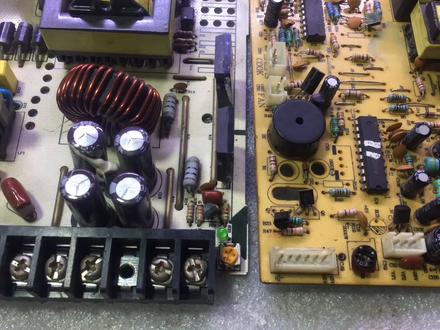

可调电阻在电器当中是一个重要的电子元件，如果他坏了以后呢电器就不能正常工作了，比如呢我们来看一下，像电磁炉上面都有这种可调电阻，还有这个电源上面也有 就这样的可调电阻，如果他坏了以后，手里面没有一样大小的怎么办呢？今天给大家来分享一下该如何维修啊。首先我们看像这个可调电阻呢，他是型号是五零幺五零幺呢，就说明他是一个五百 o 的可调电阻， 如果它坏了，手里面没有一模一样的型号，或者是也不好买的情况下呢，其实呢我们也可以把它给维修一下，像这种可调电阻有很多也是可以把它给修好的，可调电阻呢一般最容易坏了，用一段时间呢很容易出现问题，这个就是可调电阻它的一个通病。首先我们看这五轮 零幺，他是个五百五的，我们来测量一下这个就是一个坏的，像这个坏的呢，一般他的呃组织都会变大，我们来看啊，测量的时候呢，我们主要呢就是测两边这个阴角中间不需要测量，它中间呢是连接这个外壳的，我们测两边，我们来看一下 五百 o 的，我们把它呃网表呢调到两 k 两千 o 的档位，我们来测量，你看没有任何反应是吧？一般他坏了以后都会组织变大，然后我们把它再调到两兆 o 的档位来测量， 零点三兆欧，说明他已经变成三百千欧了，本来是五百欧，他的组织太大了。像这种这种情况呢，我们维修的时候呢，可以啊，找个螺丝刀给他旋转一下，汽车可调电镀里面啊是有个接触点的实验， 长的话呢很容易氧化腐蚀，我们可以用螺丝刀这样给它旋转几下，如果这样处理完以后呢，这个可调电阻还是不能用，怎么办呢？我们可以把它再拆开清理一下内部，然后再测量一下，如果还是不能用啊，我们也可以啊， 就是更换一个四环电路也是可以的啊，我们用个四环电路也可以来代替这种可调的这种呃，可调电阻，其实呢用这个固定的电路呢，更加耐用一些。 我们要选择这可调电阻的组织的时候啊，首先要看一下原来坏掉的这个，比如这个五零幺，他是个五百欧的，我们要选择一个五百欧啊，他的组织三分之二的大小的就可以了， 五百欧的三分之二呢就是三百欧的，我们可以找个三百欧左右的一个四环电阻就可以代替这个五百欧的可调电阻。 用这个方法呢就是修好以后啊，其实更加耐用一些，假如你看像这些电磁炉上面的可调电阻最容易坏了，换的时候呢尽量啊就用这个四防电阻来代替他，这样呢会更加耐用。好了，视频今天感谢大家观看，我们下期再见。

大家好，上个视频我们讲的 ne 五五芯片的工作原理，今天我们搭建了一个简单的正常电路，通过调节两个电位器的组织来控制电容的充电时间的长短，从而呢改变第三角输出的脉冲频率。 这两边有两个电位器，分别是 r 一和 r 二，这里我用了一个二百二十微阀的电器电容，这个 led 灯他亮的时候呢，表示给这个电容充电，灭的时候就表示电容在放电， 我们通过增大这个电阻的大小，可以改变给这个电容充电的时间的长短。我们先增加这个电阻的组织，随着电阻的增加，我们会发现 led 灯亮的时间会慢慢的变长，灭的时间呢会会很短。 那么通过降低这个电位系的组织，我们发现这个 led 灯闪烁的嗯频率又会慢慢的增加，这就说明这个电位器组织越大，给他的充电的时间也就越长，组织越小呢，就充电的时间就越短， 这是 r 一，他的大小决定了给电容充电的时间的长短，我们看 r 二， r 二呢，在这里我用了第二个电容器，通过调整 r 二的大小来给这个电容器放电，他的放电 时间呢也会增加，我们先增大他的电阻，通过增大电阻，我们发现这个 led 灯闪烁的速度就变慢了， 电阻越大呢，他的放电时间也就越慢，我们把电阻再变小， 这个 led 灯的闪烁频率他就又变快了。 所以由此我们可以知道，呃改变电容的充电时间呢，是由这两个电阻来控制的。第一个电阻是控制电容的充电充电时间，那么第二个电 就是控制他的放电时间，这是一个电解电容，我们把这个电解电容去掉以后，我们会发现啊，我们把它调整一下， 我们发现这个 led 灯它是从微亮然后到亮。 我们上个视频讲过，那个第五角就是新片的第五角，他是接一个绿波电容，因为这里我把这个绿波电容给去掉了，所以在经过他的这个电流呢，就是不稳定的电流，我们会发现这个 led 灯从微亮到亮， 我们把这个呃六个点上给他加上， 加上以后他就不 会有那种微亮的，嗯，那个情况就是直接从灭到亮，这样很稳定的闪烁，所以这就是第五角为什么要接一个绿波电容的作用。好，今天的视频就讲到这里，好，感谢大家的收看。

今天来研究一下这个小玩意，它的名字叫做可调电阻，通过它的名字就可以分析出它是一个可调节组织的电阻。 我们先来研究一下他的长相，这串数字是他的组织一零三，代表他的组织是十 k， 他有三只银角 在一起的，这两个银角是他的正常组织，是不可调节的，对面的这个单独的银角就是可调节组织的输出角，这个电阻是十 k 的，所以他的组织可调节范围是零到十 k。 接下来依然用一块电池，还有这两位正拉着手的 led 灯和一个电阻，还有这颗单身的可调电阻，来直观的演示一下他的工作原理。 把电池的正极焊接在这两条不可调节组织的随便一个引角上， led 灯的正极焊接在这只单独的可调节组织的引角上，电池的负极焊接 在 led 的腹肌上面，把他们串接起来就是这个样子。用螺丝刀扭动一下可调电阻，看看是什么效果。当螺丝刀扭动可调电阻使组织变小时， led 灯就会慢慢变亮，螺丝刀扭向反方向，组织就会变大， led 灯就会慢慢变暗，是不是非常的神奇？ 那么当你学会应用这颗可调电阻时，你会把它用在哪里？请把你的答案偷偷留在评论区，我们评论区不见不散，谢谢您的观看。

大家好，嗯，今天我给大家嗯说一下这个可调链怎么测好坏啊？怎么怎么测好坏啊？嗯。如何代换？如果我们这个可调链组你找不到合适的一个型号或者是没有这个型号呢？我们可以找一个 可调电阻的一拜组织的一个。嗯，水泥电阻了啊，这功率功率稍微大点的水泥电阻就可以啊啊普通的就是像这种，嗯 啊像像这种电阻哈就可以像这种电阻就可以哈。找个他的组织，比方说比方说这你这个两开的电，这是一个这个二零二就是一个两开的，就是还是 最后面这个这个最后面说的是一个巨二零二啊。第二零二零后面这个二呢？是不是就是一个后面还有两个零， 就是一个两千欧，两千欧就是个两开的。还有这个你看这个，嗯， 这个是个写的是个二三，你看二三啊，写了一个二三才是这个三就是一个写的是这个写的是一个表示一个零。这个后面是几个零哈是几个零？第 一般这个地啊这个怎么也是看不清楚呢？ 就是二三啊，就是一二三的，这也是个两块的，这两个是一样的啊，这个是这个我是从这个电视机换下来的啊，这个这个坏了哈。这是我找了一个新的啊，然后我没用这个新的，我直接用了一个这种电阻，我找了一个一开的电阻给换上了。给换上了啊， 比换这种啊，比换这种，嗯更耐用啊，这种用时间长了也会坏的哈更耐用，用这种还比较还不容易坏。 哎，我教大家怎么量一下啊？量一下的话我们首先一个一个万元表啊，万元表，这个 o 你看嘛，这个 o 就是一个车定走了，他就是从二百欧到二百兆到二百兆。 好，现在我们测量一下这个，这个怎么测？这个钉子啊， 这欧档啊，这欧档啊，就是定位表的一个电阻档，这个这腕表是从二百欧到二百兆欧的啊， 我们搓一下， 测电阻是不分正负的哈，不分正负的，测电阻的话，我们首先把这个，呃，把这两个角对对准，我朝啊，对，朝里朝里啊，把这一个角朝外啊，我们测量一下， 我是刚才二十开档啊，这是个两开档，放到两开档的，两开档不变， 一点七块左右，这组织明显变大了。然后我们再再测这啊里面这两个角，这两个角是应该是无挺大的啊， 然后这这两个脚不通了，这两个这个两个脚就是 这两节是无听他的，这两节是一点 八，一点啊，一点七开左右，一组织一面，这个这个组织应该是中间储蓄量组织的话应该是一开一点，接近一点八开了，所以说这组织变大了， 我们测的这个新的啊，这个新的也是这两个角朝里，这个一个角朝外，我们先测这两个角， 对，这两个脚是你看一开在一开左右，再看这两个脚一点二开左右， 这是项链里面这两个角应该是无穷大的，所以说那个 上次那个坏了，这两个脚是这两个脚是是不算大了啊，应该是在一块左右啊，很简单的啊，谢谢大家的观看。

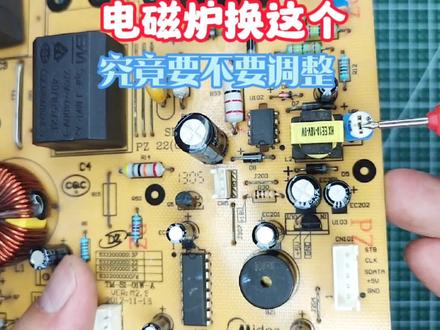

粉丝问的三个问题，第一个问题电磁炉纸板上这一颗可调电阻怎样知道它的毒素？第二个它损坏会引发什么故障？第三个 把它更换以后要不要进行调整？好的我们来看一下这一个可调电阻，他标的是 幺零三，幺零表示他的有效值，后面的三表示加三个零，前面是十，后面再加三个零，这个可调电阻 就是一万欧姆的，我们来看一下这一颗可调电阻，五零幺五零表示它的有效值是五十， 后面一表示加一个零，那么这个可调电阻就是五百的。在电磁炉当中这个可调电阻的作用它就是调整 整个电磁炉的功率，他损坏以后就会引起间歇加热，或者呢加热慢，他损坏以后换了新的可调电阻，需不需要调整呢？一般的情况下都不需要调整，为什么呢？ 因为这个可调电阻在出厂的时候，厂家一般他是调到中间的位置的，你像这个五零幺厂家出厂的话，一般是调整到两百五到 三百左右，所以说如果是新的可调换上以后一般都不需要调整。我们来可以测试一下这个是五零幺的，直接测零点二七七， 也就是说他是两百七十七欧姆，基本上都是接近中间点的组织。我们再来看一下这一颗一万欧姆的可调电阻，直接测他的两个角，我们来看一下 五点六千刀，还是比较接近它这个中间点的位置，你不试试吧。我们来看一下这一颗五百 m 的可调电阻，它厂家出厂的时候， 他是不是调到他中间的主值位置，我们来测试一下，先测这两个角，零点二七幺就是两百七十一欧姆，好，再来测试这两边， 零点二五八就是二百五十八欧姆，所以说在一般的情况下更换了这个可调电阻是不需要调整的。

朋友们大家好，今天给大家聊会这个可调电阻。可调电阻在电路维修中用的是比较多的，比如这一块五伏开关电源，这就有个可调电阻，然后这个是电磁炉的主板，这也有个可调电阻。 我给大家画了一张这个可调电阻的原理图，这是个五零幺，就是五百二的可调电阻，这三个是他的三个阴角，中间这个阴角可以左右左右调， 当他调到最左边的时候，他的组织是最大是五百欧，因为你越往左调，他经过这个电阻经过的越多，经过越多，他组织当然就越大。越往右调的情况下，他经过的电阻越少，所以他的阻值就越小。如果调到最右边的情况， 他就是零欧姆，就相当于他没有完全经过这个电阻。就这个原理呢，也非常的简单，我们上学的时候也都学过这个原理。 这个可调电路他的组织规格有很多种，我就先拿这三种给大家介绍一下。就这个二零幺，这个幺的话，他就是个零，就是二十，后边有个零，他就是个二百二百欧， 五零幺就是个五百欧的幺零二二就是两个零，就是十，后边有两个零，就是一千，他就是一千欧。 这可调电阻如果没有同型号的，也可以找个比他稍微大点的来代替。咱就说以这个五百欧，举个例子，我们可以 用个一千欧的来代替这个五百欧的，我们把一千欧的组织给他调成和这个组织是一样的情况就可以了。然后这个小的不能代替这个大的，因为他的组织最大才二百欧， 所以他代替不了这个，一般的情况都是这样的，这个是电磁炉上面的可调电阻， 代换的时候，如果手里边没有这个可调电镀的情况下，我们也可以用四环电镀来代替他，这个组织选多大的比较合适？ 然后我们看一下这个幺零二，这个是一千欧的，一千欧取他的三分之二就是六百欧，我们找个六百欧的四瓦电镀装上就可以代替他了。今天这个可调电镀就聊到这里了，谢谢大家观看，再见。

大家好，我是光头机电，今天和大家讲一期有关定位器的技术知识，大家不要小看这个定位器，他看起来似乎很简单，但我还是觉得出去的朋友啊，还是花点时间掌握一下子他一些基本的应用。因为昨天有一个出去的朋友啊， 用这个定位器搭建一个电路的时候，他出现了一些问题和疑惑，他又帮他检查一下子，和他帮他分析一下子，大家 看一下电路图啊，我这个朋友呢，就是因为这个电路搭建了一个可调电源啊，这个电路之前和他讲过，他是一个直流可调电路，从这边输入一个直流电压，从这边输出一个可调的直流电压，中间就几个元件， 很方便。这里有个可贴电阻电位器，然后呢，这里有个电容，这里有个三极管幺三零六五，这里有个厂杀菌管十一件九零。 当然我这里呢，大家在这里还可以接一个绿布电容，我这里又没有话了，我们调节这个定位器，从这边输出一个可调连续可调的磁力电压，很方便的原原理比较简单，原理比较少，很容易成功。这个电路本身没有什么问题， 我这个朋友搭建完成的时候，输出正常，输入电压连续可调，但是他这个电位器用不了多久发热烧坏，他换一个，然后没用多久又烧坏了，他就在问我，他这个电路有没有什么问题， 是不是这个电路有问题，这个电路本身没有问题啊，实际上是他在搭接电路的时候，这个电位器他接的时候接错了，因为这个定位就有三个角，他接在电路当中的时候，他只接了两个角， 所以导致这个电机很容易发热损坏，这是什么一个原因，等会我和再和大家讲这个电路的，大家有兴趣的可以去尝试搭建一下子，很容易成功的，也很方便的啊。如果我们这里用一个电路充电器啊，输出一个六十伏或者七十伏的电压，那么我们用一个， 用这几个软件打进这个电路，从这边输出了一个连续可调的电压，很方便的，大家可以去试一下。我们先来看一下电位器，电位器它有很多种类， 我这里就给大家放了一些常用的电位器，大家看一下这个，我这一个是碳膜电位器，当年的他只有一把脚，这个是碳膜电位器，双年的有两把脚，这个是紧闭电 位器，这个是耳线电位器，这个是多圈电位器，这个也是多圈电位器，这个精密度比他高，这个在视频上面拆下来的，还有很多种类，这是常见的，也这种时候他有拥有的这一些， 我相信大家对这些都不陌生，是吧？哦，我们再来看啊，电位器的话，他有三个角，他的符号是这样的， a、 b 中间是 p 点， 我们改变批点的位置，可以改变他叔叔的组织，是吧？如果我们到这边的话，他组织会变小，两 a， a 点和批点的话，他的组织会变小， 如果我们跑到这边的话，连 a 点和 p 点的位置，他组织会变大，同时这边的组织会变小，是吧？ p 点和 b 点，因为电位器他有三个角是吧？一二 三，中间是他的可调角。我们接在电路当中的时候有好多种接法，这里有一种接法，这里有一种接法，这个是一个分家电路，这个分家电路的话，我们这样接的话也行，来三伏电压从这里输出之后，通过这个电位器，也就说 还有这个定位器啊，过来之后我接这个角，从这里接这个角，然后这个角呢从这里输出，在下面再接一个电阻，那么这个角 空的也就只使用这两个角。这种接法呢，组成的分家电路是可以的，但是呢还是不建议大家这样接，怎么接呢？大家看一下这里啊，这个和这个有什么区别呢？也就是他的第一点，从这里输出来之后 接在这里呢，我们再来看第二种接法，第二种接法和第一种接法他的原理是一样的，但是第二种接法呢，他的效果更好，建议大家采用这种方法接，他只是把他的动点和逼点连接了起来。 大家看实物连接电压从 a 点输入，再把 b 点和 p 点连接起来再输出，然后再和 r 组成一个分家电路，我们再回到刚才这个电路上面来。我这个朋友在搭建这个电路的时候啊，出现了一些问题， 这个电阻器啊，电瓶器容易烧，后面我要他自己重新检查一下实物，我说特别重的检查这个电瓶器有没有接触，因为他有三个角， a 点、 b 点、 p 点，是吧？他们检查一下子，他告诉我，他确实是这个电位器接触了这个电位器接触了的话，导致 这个电煤气发热烧坏，他是告诉我，他说是这一个角没有接，你就把这里空出来了。 在这个电路当中， a 点和 b 点相当于是一个上电阻和一个下电阻组成的一个分家电路改变批点的位置就可以改变上电阻和下电阻的组织，就可以改变他们的分家，对吧？ 如果必点不接入电路的话，那么等于是下电阻没有接入电路，那么他的分加值，这个分加电路的性质就改变了， 所以大家一定要注意啊，这种这种这种是不一样的啊，这个电路图大家可以把它截下来来，把它截下来之后自觉答应一下子。好的，今天就给大家分享到这里，谢谢大家。

大家好，我是陕西实验中学初中部的学生，年夏晴。今天我为大家带来的物理实验是可调电阻器的组织大桥与用电器亮度之间的关系。首先，为了安全体验，我们采用的是十二伏电源，然后接下来的物理 工具材料分别是电源开关、可调电阻器、电流、电压表、用电器。首先实验的第一步是打开电源开关，第二步将我们的可调电阻器的组织调到最小。 我们可以看到，当电阻器的组织减小， 用电器的亮度会随着电阻器的组织减少而增加他的亮度。然后让我们把电阻器的组织调到最大。 我们可以看到，当电阻器的组织增大时，用电器亮度会随着电阻器的组织增大而减小它的亮度。 通过以上的实验，我们可以得出，当电阻器的组织减小时，用电器亮度会增大，当电阻器的组织增大时，电阻用电器的亮度会减小。今天的实验到此为止，谢谢大家的观看。

哈喽，大家好。嗯，上一个视频我们把这一个辅助电源的十八伏改出来了，嗯，这一个视频我们先把 这个电容移动一下，到时候这里会装两个电位器，把位置给他腾出来。这一个风扇的限流电阻我们也需要把它踩掉。变压器刺激给激励机供电的这两根挑线，嗯，你也把它取掉，把这个变压器 这两端输出的这两根跳线，嗯，把它断开，嗯，也就说是断开这个吉利机和嗯， t s 九四的供电， 我们把电容从这里移动到这里， 我们把这个做好学员之后，要把他的二百二十伏的这个端接到整流桥的后面，也就是电容的两端。 好，二百二十伏接好以后，我们把底线十二伏和二十一伏给他焊下去， 我们把这边简单的给他固定一下，之后，我们就可以上电视机了。啊，上电 二十四伏，有了，风扇也转了七立几，电压二十一伏正常，风扇电压十一点五伏正常。 ok， 现在我们给大家可调电阻，调整他的电压电流。我们来看一下电路图， t s 九四的一角，二角，嗯，这里是十三角，他们两个比较气，嗯，做一个货去调整这个 pwm， 嗯，从而来控制他的 输出高低。这边这个比较器是调整电流的，这里是简流电阻，这里是主输出，主输出过来有一个分压，分压完了之后这里取样，取样进入比较器的 铜像输入端，这里是基准电压，通过两个五点六 k 的电阻分压分压得到一个二点五伏和这个比较七的负端。我们调压调流是打算去改变他的基准电压而来达到调节电压的目的。嗯，这边是一个减流电阻，零点零一。哦， 嗯，当这边电流上升的时候，这里就会产生一个嗯，电视叉，这里的电压就会升高，升高，升高到多少他就开始调整，他升高到这里的一个分压，在他的反向输入端的一个分压，嗯， 这边是接到，也是跟这边一样，接到十三十四角的一个基准电压，然后通过一个分压得到的一个得到的一个基准，然后我们怎么 去改变他的基准呢？我们把五福的基准接到我们可跳电阻的，嗯，一段另一段接地，然后中间这个 这个动臂滑动臂，他就会得到一个分压，然后我们把这个分压连接到嗯，这里，然后这里十三十四角把它断开， 这边也是十三十四角的基准电压。门把断开，然后嗯，五伏接到基准，这里的动力接到，嗯，这里的动力接到这个分压电阻的两端，然后我们调整这个电阻，就可以调整 他的基准电压从零到五伏变化，从而来达到调整这个脉冲宽度去控制这个电压。接下来我们 就把这个电路给他焊接进去， 好，可以看到我们的电源就已经可以能从零伏起调到二十四伏。嗯，下一个视频我们来把他的后级的整流输出给他改变一下，嗯，然后让他的电压更进一步的 扩大，可以调到更宽的范围。嗯，好的。喜欢的朋友点赞加关注，谢谢大家再见。

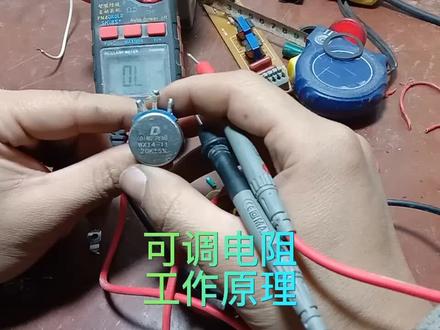

这是一个二十 k 的可调电阻，怎么他都他的好坏嘞？要想要，首先要知道他的原理啊。这边进去，这边进，进店，然后再走一圈 到这边出来，中间是个二十 k 电阻可调电阻，中间这根线他是来回调动的，调到这边你我车这两个人，他是无乘大，他慢慢往这边调调调调调调，从零到二十 k 这样调的。 这样测的话，这两边是二十 k， 二十 k 啊。目前这边这两根是十三十四 k， 现在调的位置 靠这边了啊，调至中间应该是十 k 啊，差不多十 k 十 k。 嗯，拆开看看他的里面结构，做工还可以啊，里面 这个都是可调的啊。中间这一根 这个可以明显看到这个弹片，从这里进还是从这里进，都一样啊。这是一个电阻，这个线圈从这边一直绕绕绕到这边的。

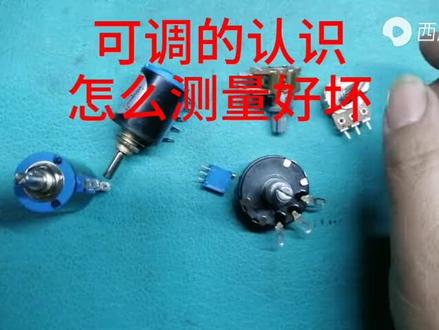

大家好，我们认识一下这个可调店主，像这种我们经常见到，在这个印象里面经常用到， 这是一种单圈碳膜可调电阻，这是三个角，还有这种是六个角， 六个角的和这个三个角的原理一样啊，就相当于是两个三个角的电阻给他组合到一起， 这种是绕线可调电阻，也是多圈可调电阻，这个是五圈可调，一般经常在这种比较精密的仪器上才会用到。像我们 做这个可调电源都是用到这种多圈可调电阻，这也是一个多圈可调电阻。 像这种它上面会直接标出这个组织字大小，这是一个十 k， 这个是五十 k， 而这个上面标这个幺零二，他就是十，后面加两个零 就是一 k， 如果要是五零三就是五十，后面加三个零就是五十 k。 这种可调电阻也叫可调电位器，他动上是三个角，像这个这边是第一角， 这是第三角，上面边有中间这个第二角，在这边最外边是第二角，我们画一下， 这边是第一角，这边是第三角，中间这个是第二角， 它上面标称是十 k， 也就是第一角和第三角的组织是十 k， 而我们旋转这个手柄相当于这个第 第二角，他会左右移动，当这个第二角到这边，那这边相当于就是三 k 啊，那这边就是七 k， 加起来就是十 k。 判断它的好坏也很简单，它上面标有十 k， 我们就先测量一下他的第一角和第三角是不是四 k， 达到电阻档，先测量一下他的第一角和第三角 九点七 k 有一定的误差，我们测量它的第一角和第二角七点零五，我们再测量它的第三角和第二 二角，二点六七，七点零五，加上二点六七七，九点七二， 它的组织就是九点七二。我们先测量第一角和第二角，再测量第三角和第二角加起来，就是它上面标充的这个组织，也就是第一角和第三角的组织， 这个电路就是好的这个可调电阻，它也叫可调电位器， 它的第一角接电源正极，比如说是十二伏， 这是第一角，第三角接 d， 然后中间这个角相当于是输出角， 这样的话它相当于是两个店主串联一个串联风压， 只不过是他可以调整这两个电阻组织的大小，那么就可以调整他输出电位的高低。现在我给他接一个十二伏的电源，我们看一下 这是一个十二伏的电源， 十二伏现在我们给它接上去，分别接它的第一角和第三角， 现在我们测量一下他第二脚输出的电压是多少伏。三点三伏，现在我转动这个手柄， 我们再测量一下三点六八伏，我调整这个手柄，他这个电压也会跟着变化， 现在再往这边给他调一下，这个电压降低了， 这就相当于是两个电阻串联，调整这个手柄就可以调整他第二角输出的电压的高低，改变他的电位。这是他通常做 可调电位器在电路中一种接法。还有一种就是像我这个电路板上面，这也是一个可调电路，我们看一下背面 封闭它的第一角，第二角和第三角，它的这两个角是直接连接在一起，我们画一下它相当于是串联在电路中，比如说这是第一角， 这是第二角，这边是第三角，他的第一角和第二角相当于是直接连在一起，这个时候他就 那也是一个可调电阻调整，这个手柄就可以调整他第二角和第三角的组织，他这个是串联在电路中， 他只是做一个可调电阻使用，而这种他是第二角输出，做可调电位器调整组织的大小，改变第二角输出电位的高低。好，谢谢大家。
