cd4027芯片功能介绍

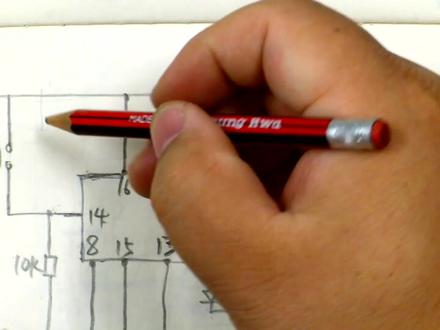

好在上一期视频里边我们已经介绍了 cd 四零幺七这个技术性芯片的银角的定义，那么下面我们就来接一个电路图出来，我们不需要把一到九全都接出来，我们现在只演示三个灯好了，然后我们先画一个电路图， 好，这个电路图我们就完成了，我们先看一下我现在这个电路图能不能实现我们说的那个功能。首先十六角接正极，对吧？你知道十六角要接正极， 然后八角要接到负极，然后我们十四角是一个计数，之前讲的银角那边十四角是一个计数按点，也就是说 我在这里给他一个高的电位，给他一个高电瓶，在十四角这输入的话，他应该就是从 q 零、 q 一、 q 二，然后一直到 q 九，这样完成一个循环。那么我们之前也讲了这十三角，再看一下上面这个图啊，十三角是禁止键， 对吧？这些这三个是输入啊，我们有一个计数结了，然后十五角是复位，然后十三角是禁止，这三个我们说了不能空着，那么空着这个芯片能不能工作呢？我们可以试一下， 我们把这个电路在面包板上完成出来，我现在来插一下，十六角接正，八角接负好，我插了三个灯在后边，然后都是上面是正极，下面是负极。根据这个电路图我们知道这三个灯我们经过了一个电， 这个电阻一百欧的限流电阻，一百欧的限流电阻把它接到地，因为我们知道 q 零输出的时候，他们两个是不输出的，不输出 q 零经过这条线经过一个电阻， q 一也可以经过这个电阻， q 二也可以经过这个电阻，我们就没必要把每一个上面都串一个电阻了，我们就把他们接在一起，然后过一个电阻就好了。 好，我们这样呢，就可以把这三个负极连起来，然后我们再用一个电阻给他，不管是在哪里啊，都一样，因为他们三个连在一起了吗？我们再用一个电阻接到他的负极就 ok 了，再来一个一百欧的电阻。 好，我这里放了一个一百欧的电阻，轻触开关的一个角接到了十四，另外一个角根据电路图我们要接到电源正，我们把这个十字角已经接上了，十六角接了八角接了十四角接了十三，十五，我们现在都没动， 然后我们再把扣零、扣一、扣二三条引线，我们把它接上。 好，我们把这个三条线 接上了，然后一个是 q 零， q 一、 q 二，我们拿了一个九伏的电源，我们再把上面的正极接上去， 看看他能不能工作啊？这个时候第一个灯亮了，但是我们看一下，如果我给他第二次脉冲， 他会不会跳，看没有反应的，对吧？也就是说我们这里十三和十五角是不能控制的，那么我们把电源线拔掉， 十三角我们说了不能空着，要怎么办呢？十三角要给他接地，在电路图上我们直接给他接地试一下，十五角我们也直接接地 来试一下，这个时候我们再把电源接上来实验一下，来，我们试试看按这个按键有没有用， 没有用还是没用，所以这里我们还有一个地方有人注意到了没有， 我们之前说过了，这三个按键十三、十四、十五都不能悬空，我们现在把十三和十五 没有悬空，那么十四角呢？因为十四角我们接到了这个轻触开关上面，但是轻触开关在弹起的时候，这 十四角也是处于悬空的状态，那么这个时候怎么办呢？我们是不是把十四也要接地呢？首先这里我不能直接接地，为什么呢？如 如果我直接接地会发生什么事情？九分的电源如果这一闭合不会给十四角了，会直接到这来，那就短路了，这地方就直接短路了，对不对？所以我们这里不能直接接地，而要接一个电阻，在接地 我们这里选一个十 k 的电阻，我们可以从这个十四角引出这个地方插到负极，也可以从十四角这里直接接到负极这里接一个电阻，这样我们把十四角也能接力了。来，我把这个电阻呢直接插在了十四角这个引角这里 直接接到 d， 那跟这个效果一样呢？这里直接接到 d， 用一个省的点读，我们现在来把它插上去，好，我们按一下， 看他工作好像 有点正常，又有点不正常，还有没有红蓝？有没有了？有没有了？有没有了？ no， 他也不能正常的工作， 这个时候我们想问为什么呢？首先一个原因，我们按这个按键的时候能听到声音吗？有人能听到声音吧？ 这个声音就说明什么声音是怎么产生的，我们知道声音是由震动来产生的，当我们这个地方会有震动的时候，才会产生一个声音，就说明这个地方我们用手去控制的时候，在这个时候他就不是特别稳定的一个输出。也就是说， 呃，我们按下这个开关的时候，比如说他接触上去了，接触上去了，但是你弹起来的时候，再弹起来的时候，他有可能 在松的过程中又往下来一个波形，这个时候这个十四角就认为你又按了一次。如果他是这样的一个，哪怕很小的一个输入，他就认为你又按了一次， 那么为了把这个波形变得缓慢一点，我们就用到了滤波这个功能，那这个滤波电容我们把它加在哪里呢？就是加在这个十四角， 我们肯定知道，因为我们上次讲绿博电容的时候知道就是在他输出这个地方，在这里和这里之间加一个电容，然后他路过来的就比较平缓一点，那么我们加一个电容试试，看他能不能改善。就是在这里 再加一个电容， 这个电容我们选用幺零四小的这个电容，零点一微拔的， 把电源拔掉，我们就接在这里好了，其实接在这边十四角这里，这里，正因为这里正好上面是空的，不好接，我就接到这里来了。从这到这跳过来一个十四角，我们再把电源接上，看他的输出是不是稳定一点。现在没亮，我们按一下按键 好，红灯亮了再按，没反应了，哎，我的绿灯是不是坏了？红灯亮了，你记得吗？我按了好多次红灯才亮，看见没有？我这绿灯可能坏了， 然后蓝灯亮了，我把这个绿灯换一个，哦，可能不是坏了，我们上上面这个线没插在绿色这一排，你看我按了这么多次好像都没反应，为什么红灯亮了，绿灯亮了，蓝灯亮了， 现在他就比较输出的比较稳定了，但是你看 中间按了多少次 才能回到红灯，这是为什么呢？因为我们这个计数器芯片上面讲了，他要完成从 q 零到 q 一、 q 二一直到 q 九这个输入，然后再回到 q 零， 那么我们有什么办法能把它从这个三个灯完了之后就直接跳到再亮，再暗的话，我就让他亮红灯呢？你们先想一下，我在这里讲一下啊，如果我把这刚才那个因为我这个线没插好，我再把这个电容拔掉，然后再看一下他稳定不稳定这个输出， 我把这个电容拔掉，这个滤波电容把去掉，我现在把它去掉，然后我们来按一下， 他直接把红的跳过了，哎，有时候就红的来，然后就快速的闪过去，就说明我们这个暗动的波形啊，你看他三个一下一闪就过去了，他非常的敏感，对我们的这个输输入， 十四角对输入的信号，其实这三个都一样，呃，十三、十四、十五对我们输入的信号都非常的敏感，他非常敏感的话，所以我们就不能让他悬空着， 悬空的因为可能受到其他的影响，其他的比如说砸闪电流的影响，就可能他就认为有一个输入了，所以在不使用的时候，我们就把这个禁止键和复位键接到了 d， 就是直接把十三和十五接到了 d， 我们就不用他不给他高电瓶，这样 保证稳定的是他的低电瓶，这样这样就可以了。然后但是十四角呢？十四角因为需要一个滤波电容，就是我们之前讲过的滤波电容的作用了，滤波电容会把这个我们按键造成的这种 不不正常的这个电压的抖动给他过滤掉，变成一个稳定点的输出，然后我们加上这入拨电容之后，看红灯 绿灯蓝灯就稳定了，你看我按了一次，一二三四， 走你，你看正好三个灯过去之后，我又按了七下，转了一个循环，再按一个，再按一个下一个。 那么刚才那个问题有人知道了吗？我们怎么把让这个蓝灯亮完之后马上就回到红灯不卖关子啊？ 在这个视频里面直接揭秘，那么我们知道这个 qq 二 q 零 q 一， q 二， q 二输出完之后，他马上接输出的是谁？是 q 三对吧？这个 q 三我们什么都没接，但是如果我要想让这个功能实现的话，我们怎么办呢？ 其实也挺简单，就是把这个地方输出的高电瓶我接到十五角去，真的我把十三角这个电瓶接到十五角， 这样的话我们就可以完成这个功能了，那因为他是一个复位，他是一个恢复到初始状态，恢复到初始状态那就是零输出了， 我们走到 dq 三的时候就马上回复位，复位的话就 q 零输出，这个灯就亮了，我们只要再按这个 q 二输出完了之后，他的输出就相当于在这里一个输， 这个输出因为脉冲给了，给了这个，给了一个十五角，一个接触吗？那么我们把 q 三这里就是第七个银角接到十五试试看，我们把这个十五，这个我们现在十五不是直接接地了吗？我们把它直接插到第七个角， 好，这样看看我们能不能完成我们想要的那个效果。把店员介绍，现在是绿灯，蓝灯按一下，你看红绿蓝，红绿蓝红绿蓝，红绿蓝， 这就是我们说的，如果你想让四个灯循环呢？同理，也就是说我们只需要四个灯循环，只需要在 q 四，也就是在第十个角把它接到十五这个复位点就行了。你使用复位的时候就是说你所有的灯 没键板的时候才会用到这个复位键，你就用其他的键接到十五就可以了，如果不用这十五这个按键，你就把它要接地。 好，这个就是我们完成了这么一个小彩灯的电路。好，今天的视频就到这里，有什么问题可以在留言区给我们留言，喜欢我们的视频呢就帮我们点赞转发。好，谢谢大家。

来把这个芯片拿出来，有一个芯片名字叫四零幺七，长的哪的？长的？就是它。 cd 四零幺七好看一下。 cd 四零幺七 b e， 看到没有？ cd 四零幺七 b e 四零幺七，就是这样的一个芯片， 我们把他这个缺口朝上，我们来画一下这个银角，先来认识一下他的银角，这个缺口在上边， 当缺口在上面的时候，银角从这里开始是他的一角、二角、三角，对吧？他是回个圈 都要，都要插在面包板上，你只能横着插，只能跨在上面。这是一个新认识的一个芯片，这个芯片是技术器。来我们我们先来认识一下他的银角，第一个角这个特殊啊，这个第一个银角 我们画一下啊，这里写一个 q 五啊， q 五，第二个音角 q 一 接地，什么意思啊？负极对接地接地，这是负极，然后有的有的那个你们在网上看到资料里面有可能他会写一个 vss， 其实一样的啊，不用管他是什么，就是接地接地就好了。 然后第九个紧脚，第九个紧脚是 q 八，我们从 q 零零一二三 三四五六七八九，这是几个数？从零开始，从零开始的，这是十个数， 这就是，这就是十个输出，十个输出一直从 q 零到 q 九，十个输出，然后十二开始是他的其他功能键了，十二是 co， 这个键是进位键，就是如果满十了就进一位吗？ 我们计算不是一二三四五六七八九十到十之后就要进一位吗？这个是键，是进一位的键，但是这个键我们通常求爱，因为我我进一位，要，要给别的东西输出了，不能在这个片上再输出了， 再给别的芯片输出了。所以说我们再讲其他的芯片之前就是不接第二个芯片之前，这个键其实是可以空着的，不用管它。然后第十三个键，第十三个键是 inh， 这个键我们我我们可以直接写一下，他叫禁止键，那这个键通常情况下我们是不用的，不用的时候我们把它接地，到时候第十四个键，对，这个输入，这都是往里面输入的吗？这是输出键。 呃，等会我再画。然后第十四个键是 cp， 这个键就是主要的就是往里边给的一个计数的那个键，计数按键，你就可以写计数计数键。 cp， 第十五个按键是 c 二，这里面肯定要有一个冲洗键， 对，复位，复位，瑞赛，这个啊，就是瑞赛，然后我们这还少一个。什么？我们这这么多按键里边 正极，正极，这里就是 vcc， 有的那个芯片上会写 vdd， 一一样的。而 vvss 呢就是接地，这边 vdd 就是 vcc， 就是电 电源，正极 vs s， 嗯， vss 是负极。 好，这就是他的这么多按键，我们看这个芯片的银角，总的来说是就这么多个按键，但是其实你要看起来好像十六个按键挺复杂，其实没什么复杂的，一个接地，一个接正极，剩下的从一号到七号，就是这边 和这边全都是输出，都是输出一个信号，对吧？然后这个是进位键，给下一个下一个数字来记数或者是其他的功能，这里是， 这里也是一个输出，然后这三个是输入，就是印，这就是往外输出，这个也是往外输出，这个印就是往里面输入， 我们记着啊，这个是 c d 四零幺七， c d 四零幺七，他是一个 c m o s c 某次芯片， 这是一个 c 模式芯片，这些输入的银角不能空着，即便你不使用也要把它们接地， 懂吗？他不能悬空，不能空起来，那么这个芯片有什么用呢？比如说啊，我现在给他通一个电，这里通电，这里接地，对吧？这个芯片已经给他加电了。我在技术这个键上面，也就是在第十四个键上面，比如说我用一个开关把它给接正极嘛，我按一下这个地方，如果你接出了一个灯， q 零，这里是第一个嘛？接出了一个灯，那 q 零就点亮了。如果你再按一下 cp， 他 q 一就点亮了， 再按一下 q 二就亮，再按一下 q 三，再按一下 q 四，然后 q 五、 q 六、 q 七、 q 八、 q 九。但是就是很奇怪啊，这个这个芯片研发商也不知道怎么想的，你干嘛不一二三四五六七，然 八九，这样不是好了吗？对吧？也方便记，就是很奇怪，他就是这样记，他就是这样设的，他就是把这个，而且还一点顺序都没有，五一零二六七三五一零二六七三， 然后八八四九。经常用的话你可能会记住，然后时间短的话，你就要每次都要翻过来，你看一下，因为我也记不住， 你只能翻过来，你只能翻过来看，第一个 q 零是在第三个角上，那你就把三这角引出来，对吧？好，我们把这几个键先说明一下啊，这个是复位键，如果这地方给 给了一个电位，这个就默认回到了默认初始状态。你比如说现在我 cp 按着按着按到 q 五了，但是我一旦把这个 cr 这按一下，就马上回到 q 零，他就不会继续往上计数了， 就马上回到初始状态，就变成回 q 零。这个东西就是个复位按键，这是个技术按键，这个是禁止，这个禁止我们经常接地啊，这个不不要使用它，然后禁位这个键也，这个键可以悬空的，因为他是输出嘛，不是输入键输入的，我们不能悬空，输出的可以， 那这个键我们有时候不用它，其他的键都要用，那这样我们就可以完成一个小彩灯，就比如说哒哒哒哒哒，一会换一个灯，一会换一个灯，一会换一个灯。好，原本呢这个视频录到之前那里呢，我们就带了孩子做了一个，下面 开始接了一个电路了，但是在这里呢，我再重新补录一点内容，给大家说一下， 这个 cd 四零幺七这个芯片是一个加法技术器芯片，也就是说我们按这个技术的这个按键的时候，他只能从 q 零、 q 一、 q 二这样的数据来完成， 他不可以反向操作，就是他没有减法，不能说从 q 二变到 q 一，再变到 q 零这样的，他是没有办法的。活用这些输入和输出这个概念就可以完成好多我们想象不到的事情， 这是我要说的其中一点。然后另外一点就是我们加一次技术的时候，再比如说 q 零量了，就是说在 q 零这三角这里输出了一个高电瓶，然后接到 led， 接到 d， 这个 led 才能亮，然后其他的脚，其他的输出脚全都是低电瓶， 只有这一个灯能亮吗？所以其他角都是低电瓶输出的角，包括这十二也是个低电瓶。那么当我这个 q 这个技术器再按一次的时候，这个 q 零就变成了低电瓶，因为他的灯就不亮了，而是变成 q 一亮。这 q 一到时输出的是高电瓶， 一定要记得我们这输出的是一个高电瓶，每次他循环了一次之后，每个脚输出的都是一个高电瓶。 呃，当我们把这个高电瓶再接回其他的输入的时候，就可能起到不同的效果了。比如说我们如果呃装了，只装了两个灯，一个是 q 零，一个是 q 一，我们再按 q 二，在 q 一亮了之后，我们 再按的时候，不是 q 二输出一个高电屏吗？这个时候 q 二输出的高电屏，如果我把它接到复位上面，也就是说在复位输入这里给了一个电瓶，那么他就变成了什么，又回到了 q 零这个初始状态， 我们就可以在这个电路中强行在 q 二的时候让他直接回去，你后边再接了 q 三 q 四什么，你哪怕再接了灯，他也不会走了，因为到这个 q 二的时候他就回去了，回到了初始状态了。所以我们输入和输出的使用 就看你怎么接了，你可以在这输入可以用其他地方来给他一个输入，也可以用本芯片自己给他一个输入，只要给他输入这边给一个高电瓶，他就会执行他这个输入给这个芯片的一个命令，这个输入端我们一定要，要不然就给他一个高电瓶， 不给他高电瓶的时候，你就必须把它要接地，所以这就是这个输入端的问题，就是我们必须把它接地，比如说这个 cr， 如果我们不使用，就是直接我们接到九，然后自动让他回去，不使用这个付费功能的话，那你就要把它接地，包括这十三，这十三角也是一个输入，如果你给了一个高电瓶，他就禁止了，这个芯片就不能工作了，那么我们为了不让他禁止，就必须把他也要接地。 所同样的这个十四角如果你在给他一个脉冲的时候，这个十四角最容易忽略了 十字脚，再给他一个信号，给他一个高电瓶的时候，他是有信号的，对吧？所以这时候你觉得他没接地，那没有悬空。但是一旦如果我是用一个清楚开关的那种给他送个信号， 我清除开关一松，他是不是就悬空了呢？所以这十四角也要给他接地。 到时候我们在电路中我会特意的再给大家说明一下。然后这个芯片还有一个问题，就是所有的芯片他都有一个工作电压范围，正常工作电压范围还有他的温度啊，那个范围，你要了解这个芯片，你才能使用它这个芯片的 做电压，我没记错的话应该是三伏到十五伏，三伏电压就是输入的要三伏到十五，呃，十五还是十八伏吧，可能是三伏到十五伏， 如果是这个电压的话，如果超过这个电压值，你是不能直接往这里边接的，而且这个芯片还不能接反。如果你把 gnd 接到了正极，把这个 vcc 这边就是这十六角接到了负极， 接到地，这个芯片也是不能工作，而且很有可能会把它烧掉。我们对每个电子元器件都是，我不光知道它这些东西是什么，一定要知道它使用范围，对吧？它能干什么事情？它只能做加法，不能做减法，那你就用它来做加法就好了， 这是我要对这个芯片进行的补充说明。好，今天的视频就到这里，喜欢我们的视频点赞转发，谢谢大家。

cd 四零一七是一种常用的实镜制计数器，分屏器集成电路。它属于 cmos 系列，并且因其稳定性和低功耗而广泛应用于电子项目和设备中。下面将详细介绍 cd 四零一七的基本工作原理。工作原理 cd 四零一七基本上是一个五级的约翰逊时静置计数器，它具有十个输出，这些输出依次激活。当一个输入脉冲被施加到时钟输入端时， 第一个输出会变为高电瓶。下一个脉冲使第一个输出变回低电瓶，并使第二个输出变为高电瓶。 这个过程以此类推。每个后续的脉冲都会使下一个输出变为高电瓶，并将前一个输出变回低电瓶，直到第十个输出被激活。主要引脚功能，一、时钟输入。这是 cd 四零一七接收输入脉冲的地方。每接收到一个时钟脉冲，计数器就向前推进一个输出。二、复位，此影角用于将计数器复位到初始状态。当这个影角接收到高电频信号时，计数器将重置，并从第一个输出开始。 三、时钟使能。这个引脚用于启用或禁用时钟输入。当此引脚为低电平时，时钟输入有效。当为高电平时，时钟输入被禁用。四、 输出零至输出九，这些是 cd 四零一七的十个输出，他们依次被激活。五、进位输出，当第十个输出被激活时，这个引脚会输出一个脉冲。 它通常用于将多个 cd 四零一七芯片，即连以创建更长的技术序列。工作模式六、正常技术模式在此模式下，每次使 中脉冲都会使计数器推进一个输出。当达到第十个输出后，计数器会自动复位并重新开始七 分屏器模式。将一个输出连接到时钟，使能引脚 cd 四零一七可以作为分频器。例如，将第五个输出连接到时钟，使能引脚 cd 四零一七。将每五个脉冲输出一个脉冲 应用。 cd 四零一七广泛应用于数字电路、技术器、定时器、闪光灯、 led 显示器和电子游戏等。它的灵活性和简单性使其成为电子爱好者和工程师的热门选择。 结论， cd 四零一七是一种多功能、简单易用的集成电路，适用于各种技术和分频应用。 它的稳定性、低功耗和易于与其他电子组建集成的特性使其成为设计电子电路时的理想选择。通过了解其工作原理和功能，可以在各种电子项目中灵活运用 cd 四零一七。

欢迎收看本期的套件视频讲解，本期讲解套件是常规流水灯，分为三个部分来讲解，功能说明、原理分析、焊接指导。 这个套件的话是比较常见的一个流水灯电路，电路设计围绕五五定时器芯片和门四零幺七计数器芯片通电后十个艾瑞灯从左往右一次的循环点亮，呈现流水灯的一个状态， 可以非常直观的展示五五定时器功能和四零幺七的技术器功能。技术功能是学习那个 定时器、计数器、分零器、彩灯控制器的一个入门套件，同时我们这个套件的话具有很好的一个效果，趣味性和实用性也是比较强的，非常 适合小朋友或者是电子初学者进行动手训练和学习。这个是他的一个电路图， 我们电路主要由时钟方电路和时进制计数器电路来组成的这两个部分。我们电路中的这个 c 一是电源的一个滤波电容 en 五五为核心的自己多些震荡器电源通过我们这个二一二十二二十三，然后像我们这个电容 c 二充电，当 c 二开始充电的时候，由于电容量，那个电压不能突变，我们 a 一五五的二角还处于那个低电瓶过了我们这个输出，输出输出角这三角就成线，就成高电瓶。当电源经过这个 二一二十一，二十二二十三，然后像我们这个这二充电到三分之二电源电压的时候，我们这个输出端三角就是电瓶，由高就是变为低电瓶， 五五内部放电管就打通我们电容 c 二经我们这个二十三，二十二，我们五五的这个器官叫放电， 直到 c 二两端的电压低于三分之一电源电压的时候，我们五五三角有一个电瓶用由低变为高电瓶， 要么 c 二就又再次充电，就是这样的一个循环，形成了一个震荡，我们这里充电时间和放电时间呢？这里有一个公式，大家可以看一下。调节电位器，二十三可以控制， 二十三可以控制震荡器的一个输出频率， a 五五的时钟震荡信号不断的一个加在这个 cp 管脚，四零幺七的一个 cp 管脚在四零幺七的十个输出端的 q 零到 q 九就接了十个艾尔登，当四零 幺七的十个输出端在始终信号作用下轮流且循环的产生高电瓶只有我们这个灯就会依次轮流的被点亮，从而形成循环流水灯的一个效果，我们调节这个二十三就可以调节我们二灯的一个流动的一个速度。 接下来是焊接操作指导视频，接下来进行我们的焊接操作指导，这个就是他的一个 pcb 电路板， 上面标识每个原件焊接的位置和他的一个方向，焊接我们要从原件 s 开始焊接，所以我们的焊接顺序可以是电阻、芯片底座、排针、艾瑞灯、定位器、电解电容。我们的电阻不分正负极方向，但是要区分好他的一个主持站，焊接 芯片底座和芯片的一个缺口方向，对折板上面的这个缺口方向，艾瑞顿和电解电容都是长角式正极，短角式负极。 接下来就焊接几个文件，给大家演示一下焊接的一个操作，这个是 ek 的电阻， 摇起放去 可以先打开焊接，再打开电脑屏，也可以 一起打开 关掉，冷却之后把这个 关掉减掉，多余的关掉减掉。我们再看见一个二人刚才说了，长焦是正题，黄焦是负极， 长角对折板上面加号的那边，然后长取焊接这个灯，我们先焊接一边角，先 不要一下子就焊接两个角，我们焊接所有的原件也是这样子的，然后看一下原件有没有歪，歪的话用手顶住这个原件，然后绕一下这个绕点，轻轻推一下就可以了， 这样子可以确保我们焊接出来的一个元器件就是比较美观， 要么这样焊成一个电解电容给大家看一下，长脚正短脚负该也说了， 我们这个也是先焊一边角，如果歪的话也是一样的，用手点住这个圆肩 辣椒的辣点，然后进行调整一下就可以了， 管家冷却之后就是剪掉就可以了， 要我们这个芯片底做的话，缺口方向一定要 对着板上面的这个缺口方向盖，我们先焊接这个底座，然后再焊接其他的元气件了。我这边只是给大家演示一下焊接的一个操作，我们焊接的这个时候 先焊接一边角，把它给固定，然后再调整一下它的位置，然后再焊接其他的一个管角，这样的话 确保马上就出来了，就是比较好看一些了。然后接下来就给大家演示一下我们的一个成品， 这个是我们焊接好的一个产品，我们焊接出来不要急于充电了，我们要先检查一下我们的一个元器件的位置，看一下有没有一一对应， 还有我们的电解电容啊，二人灯正负极有没有对？芯片的一个缺口方向有没有对？ 然后我们再检查一下背面的一个焊点有没有虚焊的，或者是连吸短路的这些。然后我们在通电，通电的时候一定要注意一下他的一个正负极，接下来就给他通电演示一下效果。 这里我接五福的 电压，我们调节这个电位器的话，就是可以调节它的一个速度。 大家可以看到 我们焊接出来如果是有灯不亮的，我们就先 检查一下那个灯是不是单个灯不亮了，就检查那个灯是不是坏了，或者是那个有虚汗了这些如果是全部不亮的话，要检查 我们的一个电源呢，正负极，我们芯片的一个缺口方向这些有，还有焊接呢这些有没有虚焊或者是连起短路的这些。好了我们的视频就到这里了，谢谢大家的观看。

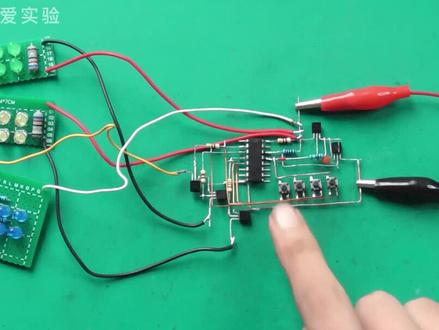

教大家利用 cd 四零幺七做一个简单实用的多路单，开小开关，电路 看不了标。

今天制作一个简单灵敏的手扫开关， cd 四零药器芯片。八十三角短接，四十五角短接， 依照电阻接到十三十四角。这个电阻的作用是在没有信号输入的情况下，十四角始终保持在低电瓶状态。五六零欧姆红外发射管的限流电阻接到十六角上。 s 八零五零三极管发射及焊接到十四角集电极。 c 焊接到十六角上。 红外接水管负极焊接到十六角，正极焊接到三极管。 gtb 上。 两百二十 k 下拉电阻接到接收管正集合。八角 红外发射管正极接在五百六十欧姆电阻上，再把负极和八角短接。 六十八欧姆线流电阻接到两角上。发光二极管正极接在电阻上，负极接在八角上， 接触管套以及热锁管，防止污动作。五伏电源正极接十六角，负极接八角。 水下效果非常灵敏，扫一下开，再扫一下关。

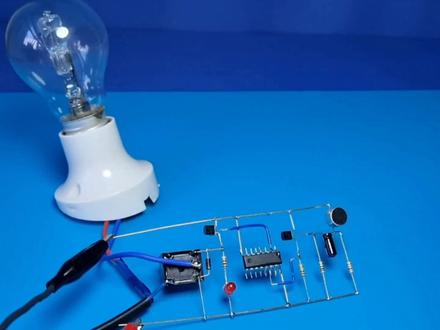

大家好，今天给大家分享一下如何制作一个简易的二百二十伏声控照明电路，这个电路只需要通过声音就可以控制照明灯开关， 这个是声控电路的电路原理图，接下来我们一起看一下它的制作过程。首先准备一个 bc 五十七 npn 型三极管，这个三极管是给 cd 四零幺七提供时钟信号的，这是三极管的银角定义。 准备一个一百 k 的电阻，这个电阻是给三极管 se 电流进行限流的。将电阻一端焊接到三极管的集电极。 准备一个一兆电阻，这个电阻是给三极管积极限流的。将电阻的一端焊接到三极管的积极。准备一个依微法五十伏的电解电容，这个电容是用来储人的。将电容的负极焊接到三极管的积极，再 电容的正极串联一个十克的电阻，用来限制电流的充电，电流接收声音是通过这个咪头来实现的。将咪头的正极焊接到电容的正极，三个限流电阻的另外一端都是接的供电正极，用导线将他们并连在一起。 三极管的发射机跟 meto 的负极是接地的，用导线连接在一起。声控电路的控制芯片使用的是这个 cd 四零幺七，这是一个实禁制计数器， 计数器的四角是输出，二十五角是复位端，将四角跟十五角并连在一起，当输出二的时候进行复位来关闭照明灯。芯片的八角是接地端，芯片的十三角是时钟一致，将八角跟十三角并连在一起，用来禁止十三角 的功能。芯片的十六角是供电正极，接上导线，方便连接之后的电路。芯片的八角接地端也是供电负极，同样也接上导线，方便连接之后的电路。 将之前搭好的电路正极还有负极分别并联在这个芯片的供电正极与负极上。用导线将三极管的集电极连接到芯片的十四角时，终端通过这个三极管就可以控制芯片的始终信号。 再准备一个 bc 五四七三极管，用来控制继电器的供电线圈，将这个三极管的发射极接地，也就是接芯片的八角电源负极。 三极管的积极用导线连接到芯片的二角输出一，这样当计数器第一次计数的时候，就会给三极管积极提供高电瓶，使三极管导 通来打开继电器。在三极管的集电机需要串联一个一 k 的限流电阻，这个电阻是用来给 led 灯进行限流的，避免 led 灯过流损坏。在这个继电器控制三极管的主回路上串联一个 led 灯，方便我们查看电路的工作状态， 也可以不加这个 led 灯。这个五伏的继电器是用来控制负载照明灯的主回路供电。在使用继电器的时候，我们需要在继电器的供电线圈避免一个 un 四零零七二极管， 这个二极管是给继电器的供电进行蓄流的，避免继电器在溪河关断的时候产生很高的质感，电动式损坏他的控制三极管蓄流二极管的正极焊接到三极管的极电极蓄流，二极管的负极焊接到供电正极。接着 我们准备一个灯座，然后再给它接上电源线，电源线其中一条导线给它剪断，用来连接制作好的电路。这条剪断的电源线其中一头我们连接继电器的公共触点，另一条导线连接继电器的常开触点。 接下来我们在灯座上装上一个二百二十伏的灯泡，然后给他接上电源，测试一下 制电路的供电。使用的是九伏的直流电源，在实际使用中，我们可以用阻容降压电路将二百二十伏的降流电变成九伏的直流电，给这个控制电路提供电源， 接上电源，这个电路就可以正常工作了。在使用的时候，我们只需要通过发出声音就可以控制照明灯，感兴趣的朋友也可以自己动手 diy 一下。

cd 四零药器芯片玩腻了，于是用分离元器件制作了一个实禁制计数器，用了近四十个二极管，三十多个电阻，不算安装原件的时间，光焊接都花了几个小时。来看看电路背面， 制作原理也比较简单，下边这排原件是用三极管组成的二禁制计数器， 上边的二极管是一马电路，将二进制转成十禁止，用来驱动十个 led 灯珠，只要给他输入脉冲信号，灯珠就会逐个被点亮，和 cd 四零一七的效果一样一样的。 但是遇到一个 bug， 每次走到头后都会从第三个灯柱亮起，将微动开关按快一点，看一下前面两个灯就是不亮， 而后面拔个灯是正常的。用镊子将二进制技术系复位一下， 这样才能让前两个灯亮起来，再按微动开关又可以正常运行， 但是到头后又跳过前两个灯，也许是当局者迷，研究了半天也没有眉目，先放置一段时间吧，没准哪天灵感来了，就把问题解决了。
