变频器怎么设置感应开关

大家好，如何使用传感器来控制变频器的运行？首先我们来设置参数，找到 a 零确认，杠四确认改为端正命令通道。你好， 确认退出好了。十二、传感器感应到信号，电动机就会运行，每次感应到信号他都会运行。可以使用面板定位器来调速，加速， 减速，可以根据自己所需要的瓶颈来设定停止。谢谢大家观看。

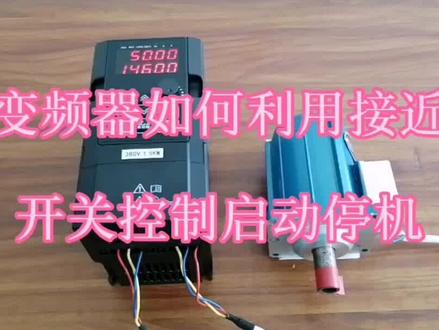

大家好，今天给大家分享一下变频器如何利用接近开关控制电机的启动与停机。接近开关咱用的是这种感应铁的一个接近开关，咱这个接近开关是一个长臂的，接上了之后就会 就就会启动，然后感应到贴了之后就会停机，还有是常开的，咱今天给大家演示。这个用的是长臂的接近开关，接近开关需要用到二十四伏供电啊， 然后这上面会有标识，然后是蓝线，是他的那个电源线的正极，棕色的线是电源线的负极，黑线是信号线。咱需要接的变频器 二十四伏供电器，咱就用变频器上的二十四伏这个端子来供电，咱下面接一下线，接近开关上面有接线图，蓝色的这个接的是呃供供端， 棕色的接的是二十伏，黑色的是信号线，咱接 d i e， 这样线就接好了。下面咱调一下参数，紧紧把这个变频器的 运行命令选择给他调成端子控制就行了，默认的是键盘控制，咱用的是接近开关，是是长 b 的参数仪，设置对他就自动启动了，他是个感应铁的，只要感应到铁他就会停机， 打开了之后他就会启动， 这样参数就设置好了，参数接线都没问题。今天的视频就给大家分享到这里，喜欢的朋友点点赞，点点关注。

大家好，今天给大家分享一下变频器如何利用接近开关控制电机的启动与停机。接近开关咱用的是这种感应铁的一个接近开关，咱这个接近开关是一个长臂的，接上了之后就会 就就会启动，然后感应到贴了之后就会停机，还有是常开的，咱今天给大家演示。这个用的是常闭的接近开关，接近开关需要用到二十四伏供电啊， 然后这上面会有标识，然后是蓝线，是他的那个电源线的正极，棕色的线是电源线的负极，黑线是信号线。咱需要接的变频器 二十四伏供电，就咱就用变频器上的二十四伏这个端子来供电，咱下面接一下线，接近开关上面有接线图，蓝色的这个接的是呃公共端， 棕色的接的是二十四伏，黑色的是信号线，咱接 d i e， 这样线就接好了。下面咱调一下参数，仅仅把这个变频器的 运行命令选择给他调成端子控制就行了，默认的是键盘控制，咱用的是接近开关，是是长 b 的参数，一设置对他就自动启动了，他是个感应铁的，只要感应到铁他就会停机， 打开了之后他就会启动， 这样参数就设置好了，参数接线都没问题。今天的视频就给大家分享到这里，喜欢的朋友点点赞，点点关注。

模拟量输入的波马开关，五幺零变频器里面有两路模拟量输入， ai 一 和 ai 二， ai 一 和 ai 二既可以接收电压信号， 也可以接收电流信号，那么它只能接收一种，要不然是电压，要不然是电流。我们通过波马开关，这个波马开关在这里，也就是在变频器的左上角， 他这个拨码开关上面，这个是来决定 a i 一 接收的是电压还是电流。如果这个拨码开关我拨到左边，那么他接收的就是电压信号，如果我拨到右边，那么 a i 一 接收的就是电流信号，那同样的 a i 二也是一样的原理， a i 二这个拨码开关拨到右边，他接收的是电流信号，这个千万不要忘记拨了。关注我，每天学习电工知识。

plc 控制变频器的方式有几种，变频器的唯一的作用它就是控制电机转速用的，调节电机的转速就是它的唯一的作用，所以说它的出现就是为了 精确的控制它的转速，但是在咱们公控现场，大多数都是先让 plc 控制变频器，然后再让变频器控制电机，那 plc 控制变频器的方式一共就三种，咱们就总结一下。第一种是开关量控制，这也是最简单的控制方式，比如这有三个 按钮，开关 s b 一、 二三，然后按钮一按下之后，变频器以三十赫兹的速度 让电机转动，按钮二按下以五十赫兹的速度让电机转。按钮三呢，比如以七十赫兹的速度让电机转，然后把这个三个按钮接在 plc 的 输入点，输出点呢， 接三根线，分别接到三十赫兹、五十赫兹、七十赫兹的接线端子上，这就是开关量控制。这种控制方式优点就是程序简单，调试也方便，而且特别稳定，基本不会出现任何的干扰啊，漂移啊，这都不会出现， 但缺点就是精度低，他只能是分三个档，三十、五十，七十或者是二十、四十、六十，这三个档可以自己设置， 但是一般的变频器就三个档，所以它的精度会非常的低。然后接线也比较麻烦，每个按钮都要接到 plc 的 输入点，然后每个输出还都要接到变频器上，如果遇到几十个变频器，那线多的让你怀疑人生，不管是施工成本还是线的成本都会非常的高， 所以就出现了第二种控制方式，模拟量控制，他的控制方式是用电压或者是电流的模拟量 输入给变频器，然后完成变频器对电机的控制。比如这个电压是零到十伏，或者是零到五伏，电流一般是四到二十毫安。咱们就随便举个例子，比如 plc 输入给变频器零到十伏的电压信号，它对应的是零到五十赫兹的转速，那也就是说 plc 给变频器输入零伏的时候，变频器给电机的命令是以零赫兹的转速再转，也就是不动。 如果 plc 给变频器十伏的话，那也就是说变频器会让电机以五十赫兹的转速去转动。那如果 plc 给变频器五伏的电压呢？ 变频器就会让电机以二十五赫兹的转速让电机转动，以此类推。比如一伏的话，五十除以十倍，那也就是五赫兹，对吧？当然我举的例子都是整数，也可以是带小数点的。 比如 plc 给变频器一点五伏，然后变频器它会自己计算，计算出来之后，然后把命令输入给这个电机。这种模拟量的控制方式，它就可以覆盖一个范围，比如比如零到五十，零到八十赫兹， 这个范围它都可以，它就不是那种三十、五十、七十，只有三个档了，它的精度就会高很多。那电流也是一样。比如 plc 用电流模拟量四到二十毫安的这个模拟量输入给变频器，然后四到二十毫安，对应的是零到七十赫兹，那当 plc 输入给变频器四毫安的时候，这个电机就是 零赫兹，就不动，那如果是四到二十毫安的一半，那也就十二十二毫安。 plc 输入给变频器十二毫安，那它 因为这个是零到七十嘛，它就会以三十五赫兹的转速去转动，就是这么算。然后这里需要注意的是，如果是距离比较长， plc 和变频器距离比较长，最好用电流信号 让 plc 控制这个变频器，因为电压信号在传输过程中很可能产生降压而衰减，导致控制精度不准。而电流信号呢，它看干扰能力强，而且适合长距离传输。但是还需要注意一点，就是这个模拟量信号，它是属于弱电信号， 必须加屏蔽双脚线，防止信号干扰。上面不管是开关量控制也好，还是模拟量也好，都是 plc 单纯的控制这个变频器。 变频器不能反馈给 plc 一 些信号，或者是我想设置更多的值，比如出速度、加速度度、减速度，还有电机监控温度啊这些，那肯定都做不到，只能是 plc 单纯的控制它，然后给它发出命令， 这就是模拟量的一些不足。然后通过模拟量的这个不足又产生了第三个控制方式，就是通讯。 为了应对自动化控制的发展趋势就出现了，这个通讯就不再需要乱七八糟的一堆信号线或者一些开关量的线，只需要两根线，就能把所有的指令让 plc 发给变频器，同时变频器监控电机的一些状态，也能实时地发给 plc。 plc 还能设置变频器的更多参数， 就比如刚才我说的什么加速度、减速度啊，除速度啊，这些东西都可以设置在里面了。那它的控制方式就需要硬件，要不就是四八五创口，要不就是网线网口，就这两种。然后 如果是用四八五创口，大部分都是用 modbus、 rtu 串口，这种用的协议是最多的，然后如果是用网口的话，有用 tcp 的， 也有用，嗯， portnet dp 的， 还有其他 plc 厂家自己的协议。这种控制方式无论是在精度上，还是在反应的速度上，还是在反馈的一些信号上， 都比前两种要有优势的多。但是通信控制也不是没有缺点，它的缺点就是控制协议比较多，然后每个厂家都不一样，所以说学习成本比较高， 比如 modbus r t u， 三菱的和西门子的就不一样，你学了这个厂家的，然后用那个 plc 品牌的还要重新学。 在编程方面就相对来说麻烦一点，但是它的功能确实强大了很多，读取变频器的电流啊，电压呀，转矩呀，故障代码啊都可以，无论是施工成本还是布线成本，还是控制精度， 反馈信息也全。那我上面所说的这三种控制方式包含了 plc 所有控制变频器的控制方式，像什么速度控制啊，转矩控制啊，还有矢量控制啊，都离不开这三种最基本的控制方式， 而且有些说是控制方式，其实它是变频器自己的一种算法。那我那咱们下期再继续讲一下变频器它自己的一些算法都有哪些，比如矢量控制，它到底是个什么？

变频器控制电机放铁皮，碰到感应开关不停机，让帮忙看一下是不是变频器参数没有设置好啊。现在都不停，他都碰到了不停。那你的定位开关有问题吗？ 看一下那个开关，一碰到这个东西啊，他就会停的。哦，通过这个机器他就是这里，多余的话他就会碰到那个装置，他就会停下来，碰一下感应开关他都不停，以前要停， 以前他会停，他现在就不停了。那这个后后面不是有一次那个那个这个变频器不是乱码了吗？嗯，视频上面学了调了一下，调了一下，但是就正常的。嗯，那个那个就是说转是正常的，这个转转子就没啥用了，这个就是这个东西。 嗯，现在最主要就是不停了，哎。对，看一下这个开关接哪去了？ 呃，来一个。这这个这个东西是吧？对啊，这个东西就接这里这红黄绿这三条。嗯， 好，把这个盖子打开看看接哪里。变频器盖子是不是 s 三，我看不到这个四，是不是，是不是第四条？嗯，对对对对，第四条。先打开，按上，按到 p 零四按。按到 p 零四吗？ p 零四 按那个 e n t e n t 是 哪一个？右上角就是这个啊，右哈右。 哦，这个是吧？对，右，右上角，现在 p 零四零零。对，再按 e n t 右上角。 嗯，按。哦，好，按 prg 左上角，这个是吧？嗯，对， 按到 p 零五右上角延 t 延 t。 嗯，延 t 延 t 延 t 五零三 s 三延 t， 按上按到零八 延 t。 prg。 好， 启动一下。启动是启动，是外面启动啊， 好，碰一下，碰一下下面的开关啊，现在好了，能停啊？看变频器碰的时候看变频器是不是停了。嗯，停了，好松手。松手 又启动了。啊，是不是这个效果？一松掉它就启动的？是不是这个效果嘛？ 啊对对对对对对对对，就要这个效果。哎。对，行，可以啊可以可以。好嘞，嗯，好好，再见。那行啊，好的，再见。

用接近开关控制变频器启停接线，先接主回路变频器 r、 s 端子接入电源， v、 w 端子对应接地动机，再接接近开关。蓝色线接变频器 d、 c、 m 端子， 棕色线接变频器二十四伏端子，黑色信号线接到 m、 l、 e 端子。接完线后，必须把变频器拨码开关切到 n、 p、 n 模式，避免信号异常通上电。 当物体靠近接近开关，接近开关感应到信号后，变频器启动，电机开始运行。你学会了吗？想学变频器关注我！

变频器外部开关启动，加变频器调速。接线和参数其实就两步。 第一步，先接线启动开关，接到变频器的 b i e 和 c o m 端子开关闭合，变频器启动开关断开，变频器停止。变频器有三根线按顺序接到变频器的十伏， a i e 和制音 d 端子 接好后，旋转定位器 a i e 的 模拟量输入变化，定频器的频率就会跟着变化，调速非常直观。第二步，调参数，把运行命令源设置为外部端子启动，把频率给定源设定为 a i e 模拟量调速。 这样一来，外部开关负责启停，定位器负责调速。新手操作记住一句话， di 控启停， di 控频率收藏起来，下次接变频器直接照着做，少走弯路。

首先电机线 u e v e w e 对 应接变频器 u v w 风机线对应接变频器端子 u e v e w e 输入电源线接变频器 r s t。 接下来我们如何对控制回路接线呢？首先 c n e 端子 t e a t e b 接空压机电磁阀 c n 四端子 x 五 com 接急停开关 c n 十二端子 p t 正 p t 负接 p t 一 百温度传感器 p e 正 p e 负接压力传感器 c n 十一端子对应接到触摸屏即可到此接线全部完成，仔细检查接线五五后开始通电。触摸屏如果提示相续错误，调换任意两根输入电源线即可。 按菜单键进入厂家参数，输入密码后按确定键 按键进入厂家参数点恢复出厂值，恢复出厂值后返回进入菜单界面到变频参数菜单设置变频器和电机参数，主机最大频率设为两百赫兹， 主机上线频率也设为两百赫兹，主机下线频率设为一百赫兹。 电机额定功率设置二十二千瓦，额定电压三百八十伏，额定电流四十八安。电机额定频率设置为两百赫兹，电机额定转速设置为三千反电动式设置为三百六十五伏。 设置完电机参数后再次确认是否和电机铭牌一致，确认无误后点击电机自学习。 电机自学习完成后跳回到试运行界面，然后点击试运行，点击主机点动运行，观察电机运行方向， 电机转动方向需和机身箭头标识一致，检查电机方向正确后点主机停机，再点风机启动，风机启动后空压机顶部开始排风， 然后点击风机停止，点击右上角可以进入查看电机自学习参数，左边是自学习的电机参数，右边是电机矢量控制参数，然后返回，再点击返回，点击进入用户参数， 正常默认出厂。变频压力是零点七兆帕，卸载压力是零点八兆帕，启动压力是零点六兆帕， 风起温度是八十八摄氏度，风停温度是七十五摄氏度。左下角是语言设置，点击进入，总共四种语言模式选择，需要语言模式返回即可返回主界面选择启动 频率上升到最大两百赫兹后，排气压力慢慢升高，按菜单键返回运行数据窗口可随时监控运行数据变化，到达变频压力后，频率会下降或者恒定压力运行。 当用气量小，排气压力到达零点八兆帕后，空压机电磁阀断开，加载空载运行频率运行到下限一百赫兹， 点击停机，进入停机状态，至此调试完成。

变频器如何用这种按钮开关实现起保停？蓝色线公共线 绿色接长开，红色接长闭。 我们先调参数，把 p 零零二改成一， 把 p 四零零改成三，三线是运行控制， 第四确认，零零成三确认， 再把 p 四零四点五端子功能改成一， 由十三改成一确认， 再把 p 四幺幺端子命令方式改成二三线式 退出。出现 蓝色是公共 ccom di， 一 是停止接红色， 绿色接 di 五就是正转，接 di 六就是反转。我们先接 di 五。 我们试一下启动 红色停止， 这是正转啊， 这呢？启动，这是反转 停止，这就是变频器的提保屏功能。感谢您的观看，请多指点！

怎么用这个按钮开关调速？今天呢我们看一下变频器非常实用的两个指令，二部指令和当指令啊，一个是低增，一个是低减，我们看一下现在频率呢是八点七啊，这两个呢一个是低增，一个是低减，需要按着不放，我们这个按着不放呢，是低减， 看一下频率的减少，现在呢就是减速啊，然后这个白色的按钮呢，就是加速，按着不放，看一下频率呢在增加啊，这个呢就是 up 指令，然后这个绿色呢它对应的就是当指令。 我们来看一下这个参数，我们找到这个 m 四和这个 m 五的参数，它对应的是 p 四一和 p 四二，然后这个 m 四呢，它对应的是 up 指令，我们找到 up 指令是多少？是十四，所以说呢，我们把 p 四一设置成十四。 频率递增指令，然后这个 p 四二呢啊又是 m 五呢，它对应的是当指令啊， 把 p 四二呢设置成十五。频率低减指令，设置这两个参数之前呢，我们还要检查一下这个参数运转信号来源设定，也就是 p 零一， 我们看一下这个 p 零一呢，它这个参数呢是不是零一或者是零二啊？运转指令呢，由外部端子控制，我们通电呢来设置参数啊， 按下这个 mode， 首先呢我们找到 p 零一，然后进去以后呢我们看一下是不是零一啊，他不是零一，我们给他设置成零一，然后确认再设置 m 四的这个参数啊， m 四的参数呢是 p 四十一，然后呢我们往上翻，找到 p 四十一， 好，然后按 t 进入，把这个呢设置成十四。 up 的 指令好，然后呢按 t 确认 p 三呢设置成十五。 好，按 t 确认好这个参数呢，设置完成，恢复到这个频率的界面。 这一排呢是多功能输入端子啊，我们这个 m 四和这 m 五呢，各接一个按钮开关，接的都是常开点，然后常开点的出现端 短接在一起啊，接的是这个公共点 g n d， 这个 g n d 呢和这个 m 零短接，默认的是正转，如果接的是 m 一 呢，默认的就是反转。

上次用 ai 生成 plc 梯形图的视频不是火了吗？我问 ai 该怎么接住这波流量啊？ ai 告诉我要趁热打铁，继续深挖这个工具的内容。 我听劝，咱们这就开始变频器模拟器。变频器主要有三种控制方式，面板控制、外部端子控制、网络通讯控制。这个模拟器主要就是让你练面板和外部端子控制的接线调参， 最大的好处是接错了完全不担心烧设备，可以放心大胆的试。我给兄弟们演示一下 外部端子控制用电位器怎么接线和调参数。咱们从上面拉两个开关下来，再拉一个电位器，把线接好， 然后来调参数。第一个频率源选 avi， 就是 模拟量输入，用电位器来控制频率。第二个控制命令方式选端子控制，第三个方向控制 选允许正反转。最后端子接线模式选二线式， m 一 做正转， m 二做反转。 现在接线和参数都好了，咱们启动试一下，模拟运行正常没问题。感兴趣的兄弟赶紧收藏，自己上手试试吧！
