广联达2021电气算量教程

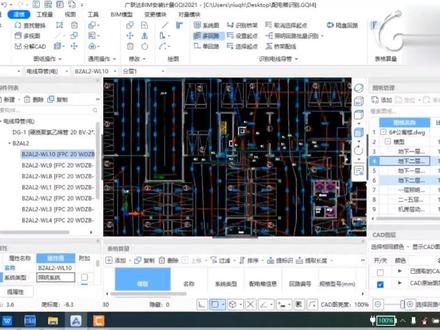

室内照明管线工程量统计， 快速建立管线信息，利用系统图，在电线导管和电缆导管的界面都提供了系统图这个功能，可以通过框选系统图实现系统图的自动读取，并且可以将图取到的信息实现自动的匹配。 每个配电箱对应各自系统图，定位到配电箱拉空选择系统图中管线信息，软件自动读取。 要注意回路编号，配线信息是否正确。注意在本图当中， wl 二回路到 l 七回路在系统图中是省略， 所以需要手动进行建立，通过添加按钮信息同 wl 一回路。本图纸中遇到大家最常见的问题， 一线多管的情况。针对这套图纸，在识别管线之前，先把 cd 图源进行隐藏，否则多个回路会进行串联，便于精准识别回路。 接下来我们先识别回路，在这里给大家推荐多回路，多回路指的是一次可以将多条回路同时识 别出来，触发多回路功能。选择从配电箱 b 二、 al 二出来的 wl 一到 l 十这十条回路，需要确定每条回路信息是否正确， 没有问题，右键确认，弹出右侧对话框，手动进行匹配，对应回路信息确定即可。 管线进配电箱的预留管线和设备高差力管软件自动计算。如果图纸发生变更，软件一键 变更，一键出料，无需担心漏料、多料的情况。接下来我们进入到软件当中，给大家演示一下管线的亮相以及识别，那对应的管线的他的一个具体信息呢？都是在我们的系统 当中，所以在右侧的图纸管理，大家务必要把图纸切换到模型，双击模型，那对应的系统图就会找到我们对应的系统图左侧定位到电线导管，利用的功能是系 系统图进行快速的变相，点击系统图在左侧呢会有我们配电箱的具体信息，那这个时候找 到需要定义系统图的配电箱，首先第一个是我们的 b 二 alz 零幺定位到这个配电箱，那右侧呢就是这个配电箱他后面的系统，点击读系统图，那在我们的系统图 当中找到这个配电箱后面所对应的他回入的信息，左键拉框，选择右键确认弹出来的信息，再次确认有没有问题，如 有问题则进行二次修改导管规格型号发现没有被识别。双击方块后面的小三点，点开之后再次进行拉 方，选择我们的信息，右键确认即可识别成功。那这是我们的负二层的其中的一个配电箱，那接着再往下走，我们的第二个配电箱是不是就是我们的 b 二 a l 二 就是我们的负二层的照明配电箱，定位到这个配电箱，同样点击读系统图，那找到我 b 二 a l 二，他出来个回路的具体信息，在这里有，那是我们的一回路到九回路，但是我们需要清晰一 八九十，中间的二到七回路，在这里给我们省略掉了，那所以在这里我们需要注意拉框，选择右键确认，那看一下我 我们能够识别的就是软件在 cd 图上帮我们列出来的一八九十，那对于二到七回路他的信息呢？在这里没有，我们可以通过添加空行来实现，那 对应的是我们的一回路，那接着往下走就是我们的二到我们的七回路，选中之后呢，这是我二到七回路的具体信息，那 同样的铺设方式跟我一回路是一样的，通过我们的比个笑操作方式快速的就给他提取完成了，那这个时候看一下后面有没有问题，没有问题呢？点击我们的确定， 那这个时候看一下在电线导管的界面，针对于我 b 二 al 二的十条回路的信息在这里 就建立完成了。那看一下我们的电缆导管 b 二 alz 零幺建立的两个回路的信息呢？在这里也给大家呈现出来了，这是对于我们的管线的识别，第一步 憋笑，那第二步就是我们的多回路要给大家进行操作，那这个时候切换到我的地下二层的照明平面图，或者是我们的动力平面图， 找到我们对应的配件箱，是否 b 二 al 二先来识别我们的照明回路，那利用的功能是前面给大家讲到的多回路， 点击多回路，当我选择一个回路的时候，大家可以看一下，很多个回路都被串联起来了，那这个时候呢？取消，我们来 看一下，分析一下图纸是什么原因造成的多回路串联，在 b 二 al 二配电箱出来之后，在 这里他是有一根 cd 线一直通到我们的石回路的这个位置啊，那在这里呢，他是我们经常遇到的问题，就是一根 cd 线 代表多根管的情况，是由于这根 cd 线导致我们的其他回路被串联了，影响我的识别。所以在这 这里我们给大家的处理方法，在识别各个回路之前，先把这条 cd 线进行一个隐藏，利用的功能呢是隐藏 cd 图源，跟我们前面讲到的隐藏图层是不一样的，这个是隐藏 cd 图源，点击隐藏 cd 图源，选中我们的 cd 要隐藏的图源到这个位置，点击右键，左 键选择，右键确认。那看一下我们的这一根 cd 线就被隐藏了，那这个时候呢，再利用我们的多回路，再 去识别我们的回路信息就可以了。那从 b 二 al 开始走，首先呢第一个回路是我们的 wl 四回路，左键选择，回路选择完成之后，一定要去核实一 下这条回路里面的其他管线信息有没有遗漏的情况，那这个时候呢，看一下，在这里我就发现他有遗漏的，那这个时候呢，我们给他进行二次点选啊，他是 如何进行判断回路的？因为我们在前面已经把设备给大家识别完成了，先设备后管线，那这个回路他自动会找我们的用电设备， 这是我们的 wl 四回路，对吧？那管线没有问题了，左键点击回路的标识，告诉软件这个是我的 wl 四回路，那同样左键选择回路标识，左键选择回路的边线， 这个时候右键告诉软件我这个 wl 四回路没有问题。在软件中右键代表确认好，这是我的第一条回路选择完成了。与此同时， wl 三回路也是同样的操作方法，选择我们的 wl 三回路，去看一下有没有遗漏的线，没有被识别成功的，如果有选择二次编辑没 没有的话，那你要告诉软件我们的这条回路是 wl 三回路，左键选择，右键确定，那这是我的三回路和四回路，那对应下方出来的这个是我们的五回路。 选择回路的边线啊，选择回路的这个线，那对应的下方看一下有没有没有选择成功的，那这个时候发现 回路在这里，他是没有连接成功的，那同理进行二次编辑选择完成之后，确定我们的五回路没有问题，告诉软件，这是我们的五回路，左键选择， 右键确认啊，这是五回路，那对应的六回路也是同样的操作方法，左键选择回路的边线，看一下有没有没有选择的，如果没有，那这个时候告诉软件，这一趟回路是我们的， 是我们的六回路，左键选择，右键确认。好，然后在这里呢，我们以这四套回路为例，给大家先进行第一波的操作，那 确定这四趟回路没有问题了，最后需要告诉软件，我就首先要识别这四条回路，点击右键确认，那这个时候呢，在弹出来的对话窗体，用户朋友们就会比较关心我们的这三四五六这四趟回 为什么没有关联到我的配电箱，那这个配件箱呢？应该是我的 b 二 al 二，为什么没有关联，大家应该清晰 在这里呢？我们把我们的 cd 图源进行了一个隐藏，也就是一会贡献的那个 cd 图源，所以他未给我们读取到我们的 b 二 a l 二的这个配件箱，那在这里呢，我们通过 构建名称给他进行查找，在这里呢看一下对应的是我们的 wl 四回路，找到我的 l 四回路，可以 可以看一下在我们的配电设置当中，配电箱的信息是 b 二、 al 二，那这个时候呢？点击我们的确定识别。如果在软件当中，图纸当中，他明确告诉你了连接灯管的立 管材质是某种材质，那可以通过在这里进行一个选择啊，如果软件未有说明，那根据工程的需要在这里进行选择。 选择完成之后，点击我们的确定，这是我们的 l 四回路，那配电箱信息自动会关联到 b 二、 al 二，那其他回路三五六都是一样的操作，然后再给大家选择一下我们的三回路 确定，然后五回路同样的选中，五要助力我们连接灯管的竖向的材质是什么啊？然后六回路 点击到我们的六回路点击确定。在这里呢，我们先以这四套回路为例，给大家进行一个演示，演示完成之后呢，点击我们的确定，那 看一下我这四套回路的配管就已经识别完成了，识别完成之后就会有工程量的一个呈现，我们可以通过三维去看一下，三维去看一下啊，然后这是这几套回路他识别完成的一个效果， 当设备和立管有高差的时候，我们的立管他会自动生成，这是这四套回路他的一个识别。前面给大家选择了四条回路，那接着看一下其他 六条回路，依然按照上面的方法进行选择和确认，那最终呢，我们这六条回路的信息在这里会给大家呈现出来，那这个时候呢，点击一下确定，看一下对于我的 b 二 a l 二的十条回路，在这 这里就给大家操作完成了。叮咚安安请你做作业，请大家完成以下操作，一、隐藏训练器图源。二、捉回路识别。

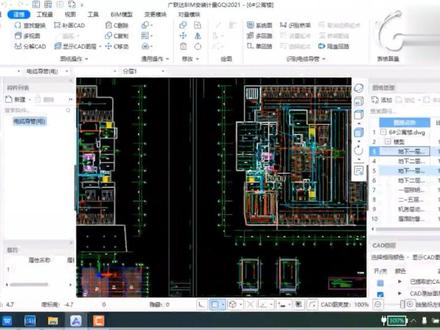

新建工程之后就是导入图纸，使用的是添加图纸的功能， 现在将六号公寓楼图纸导入到软件，兼容市场上各种电子格式的图纸导入，包括 cd 图纸、天证图纸。在 有些图纸中，有的格局图是为了查看方便显示比例不是按一比一设置的，为了能够正确的识别，导入软件以后需要对这部分局部图进行调整，才能保证计算精准，检查确认图纸 的比例是否正确。用到的功能就是设置比例。图纸导入后，需要将各层的图纸分配到对 定楼层里，为了保证各楼层图纸识别之后形成准确的三维模型，我们需要对图纸进行定位， 在定位的时候需要选择各楼层共有的点作为定位点，他可以是轴线的焦点，也可以是主体构建某个焦点， 选择定位点的时候，可以借助焦点的功能进行精准捕捉定位。定位之后，接下来我们需要做的就是分割图纸，使用手动分割功能，将各层的图纸分配到对应楼层里。 接下来我们进入到软件当中，给大家演示一下图纸这块的内容。接下来我们进入到软件当中，给大家演示一下 前面所讲到的图纸管理，点击图纸管理，那右侧会弹出图纸管理的对话窗口，在此点击添加，把我们需要加载的 cd 图纸给他加载进来。 图纸导入进来之后，接下来我们要保证图纸的比例是正确的，那才能算的量百分之百是准确的，如果图纸的比例都有问题，那后期算的量肯定会有问题。 首先呢，我们来看一下图纸的比例是否正确。通过软件给大家准备的设置比例的功能，在图纸管理模块里面有设置比例， 点击设置比例拉方，选择需要查看比例的图纸，左键选择右键确认，确认完成之后找 两个交点看一下，我们想看一下图纸这块的比例是否正确，图纸上面标的是幺零五零，那我们通过这个功能来给他量去一下他的值是多少，选择第一个点，选择第二个点， 那会弹出这样一个对话窗体来输入两点之间实际尺寸已调整比例，那我实际的尺寸是多少？是图纸上面大家所看到的幺零五零，那所以图纸上面是多少，我们在这里输多少就可以了，输入幺零五零， 点击确定一层的这块的图纸，他是进行了一个调整，那其他层的图纸也是通过这样的方法进行一个调整，这是我们设置比例，对于我们这 套图纸来说，只有一层的这个比例是有放大的情况，那对于其他层的图纸是不存在这个情况的，那我们可以通过一个图纸来给大家验证一下。点击设置比例，我们看一下负一层的比例是否正确。同 左键拉框选择有结确定，那我们来找到我们的第一个点，再接着找一下我们的第二个点，三九五零，那看一下我们量出来的比例是三 三九四九点九九幺，那四舍五入就是我们的三九五零啊，那这个比例是没有问题的，这是我们的第一步，添加图纸。第二步，查看一下图纸比例是否正确。第三步，那我们就要对图纸进行定位和分割，因为在 经典模式下面，我们导入的所有的图纸都在我们的手层的位置啊，这个需要大家清晰一下。好，那清晰了这一点之后，接下来我们肯定要分层进行提 量，分层进行出量，那所以呢，我们要把图纸给他分配到对应的楼层里面去，那这些图纸呢？在黑色区域他是无限大的，那所以要告诉软件一个定位点，而这个定位点一定 是每一层共有的点，也就是这个点在一层、二层、三层在每一层都非常好找的一个点，而且一定是共有的一个点。 我们打开图纸来看一下，比如说我们的一层，我们的机房层，以及我们后面要给大家讲到的防雷接地，还有我们地下室， 这个时候我们去看一下对应的每一层共有的一个点，电梯这块为例，右下角的这个点，那一层有，我们看一下二层到五层是不是也有，那确定了地上没有问题， 垃圾防层也没有问题，那对应的我们的地下来说右下角的这个点，对吧？地下二层同理也是这个点。那重点来看一下对应的我们的防雷接地这个点，那是不是在这里啊？ 所以一定要找到是共有的一个点，那这个点呢，是为了借我们三维模型在统一出工程量。那切换到软件当中来看，点击我们的定位， 点击定位，那这个时候我们以负一层为例给大家进行讲解，那这个时候呢，我们再去找定位点的时候，肉眼看 要的是在这里，那不一定点的是否是在这里，所以这个时候呢，我们利用下方的焦点的功能，选择水平线，选择垂直线， 看一下我的定位点是不是就找到了，这是负一层的操作，那同理负二层的操作也是一样的道理，选择垂直垂直 水平定位点，那就是对应我们的负一层和负二层，那对应我们一层的操作，我们来找一下这个焦点啊，找一下我们的这个焦点，那就是一层的，那同理找到我们二到五层的这个点， 垂直到水平的这个定位点找完了，然后接着是我们的机房层这个定位点，每一层大家一定一定要去找准这个点啊， 对应后面我们要给大家讲到的我们的防雷接地的这个点水平垂直。找到之后呢，这是我们的第一步，那紧接着第二步我们是不是就要进行 分配我们的图纸了，在分配图纸之前看一下你是否全部都给他找到了，那在这里呢？我们看地下一层的时候，那左侧看一下是不我们动力的，那右侧对应是否我们照明的，那同样照明的我们也要去给他找一个定位的点， 那是不是在这块就是你要分配的图纸，就是后期要把这个图纸分配到哪一个楼层里面，一定要找准了啊，一定要找准了垂直水平定位点找到好，这是我们的定位，定位完成之后，接着就 开始我们的分割图纸，点击手动分割，那这个时候我们来看一下拉框，选择你要分割的图纸， 左键选择右键确认看一下这里会弹出来是我们地下一层动力平面图，那对应的楼层选到我们的地下，选到我们的地下一层，点击确定。 图纸分割完成之后，会有一个黄色的框，明显的颜色标识告诉你软件已经分割成功了，那这个是我地下二层的。好，这个是我地下二层的，点击确定。 那右侧对应的是我地下一层的，这个是我们的照明啊，点击地下一层，点击确定。然后地下二层拉空，选择右键，选择我们的地下二 层，点击确定。看一下，这是地下的分割完了，分割完成之后，接着开始我们在地上的，那这个是不是我们的手层的，对吧？ 针对 接地这部分图纸，他的一个分割，我们依然通过定位，先给他找到我们要定位的地方，找到定位点，点击焦点水平 平的线，垂直的线，有了定位点之后呢，我们再给他补分割一下啊。手动分割，拉框，选择右键确定，找到基础，那这个时候呢？点击我们确定，那可以缩小看一下。针对于我们六号公寓楼，那所有的图纸是不是已经分 分割完成了，分割完成之后，可以切换到我们的其中的一层去看一下。针对于你分配到地下一层的，其中呢，一个是我动力的调价，另外一个是我们照明的，那这个时候呢，就分配完成了。算量的前期准备工作已完成，简单小结一下，一 要熟悉图纸基本情况，特殊要求需要计算的设备管线。二是给大家梳理了经典模式下软件做工程的整体流程，无论是哪个功能，按照此流程进行算量，都能够高效准确完成。算量工作 是进行软件建模之前的准备工作，新建工程注意专业的选择，算料模式的选择，图质有特殊说明，调整计算设置 已导入图纸，需要进行分割定位。前期准备工作完成后就进入实图的工作了。叮咚安安请你做作业，请大家完成以下操作，一、 设立好本工程的楼层定位点。二、将六号公寓楼各层图纸分配到对应楼层里。

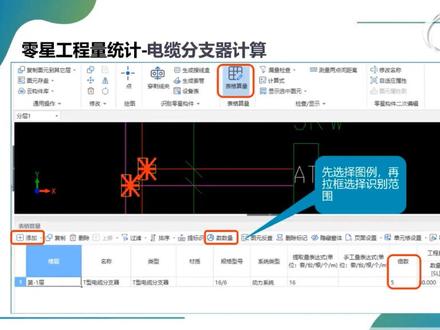

零星部分一般需要计算的内容如接线和防火堵支架、分支器 或穿刺线夹。下面我们给大家带领图纸讲解一下这些零星工程量的计算。首 首先先来看接线盒的清单计算规则，接线盒计算的时候需要区分不同的材质类型，分别统计相应数量，而且当配管遇到如下情况的时候，也需要考虑增加接线盒，比如管长度超过十五米有 有两个蛙，或者长度超过八米有三个蛙等。我们在计算工程量的时候需要去考虑了解了清单计 算规则，我们可以对应一下软件内置的计算规则，这个跟我们的清单计算规则是一致的，后期在进行算量的时候按这个规则计算接线盒。当然如果工程中有特殊情况，我们直接在计算设置中根据时 技工程进行调整就可以了。接下来我们看一下软件的处理方法，我们通过深沉接线盒的功能去进行接线盒的计算，但是需要区分 接线盒的类型。接下来我们进入到软件当中，操作一下灯头盒的生成，左侧导航来切换到零星构件，点击新建新建接线盒，那对应的在我们的地下二层的照明平面图 上方点击生成接线盒，选择接线盒点击确定。在弹出来的对话窗口当中选择我们的负二层的照明灯具，电线导管，点击确定 接线盒生成，切换到我们的平面图当中，看一下灯具的位置都会有一个接线盒生成。接下来我们看一下防火堵的清单规则， 桥架穿墙或者楼板的时候需要计算防火堵，而防火堵的计算规则非常简单，直接按处统计数量就可以了。比如我们这个工程设计说明中也表明，桥架或楼板 电警外墙防火分区隔墙的时候要做防火分堵，以电警为例，这个位置我们就需要计算穿楼板宽电警外墙的防火分堵。 我们在软件中处理这部分工程量的时候，可以直接通过表格算量输入对应工程量，也可以借用其他的构件进行绘制，比如套管、修改名称 等信息之后直接点画到对应的位置就可以了。我们再来看一下支架的清单计算规则，如电专业中铁构建指的就是我们的支架，他是按照质量进行 计算的，图纸当中也给出了明确的要求，水平桥架两米，竖向桥架一点五米， 设置一个桥架，我们使用批量选择管功能，分别选择水平桥架和竖向桥架。修改属性里的支架间距，就可以快速完成支架的数量统计，然 然后再乘以单个支架的重量即可。再来看一下 t 型电缆分支器，电缆分支器其实就是分支电缆用的，如图，本工程是在系统图中绘制出来的，我们需要分规格统计 他们的数量，我们可以使用表格算量的数数量功能，再结合倍数属性，在配电干线系统图中快速完成电缆分支器的计算。本章我们讲解了零星构件的处理，接线盒我们可以使用生成接线盒的功能 自动生成，生成的时候分类型就可以，支架的部分直接在属性中输入间距。线缆分支计可以使用表格输入数数量统计，而 防火筒是变通处理的，借用套管构件点化，整体来说就是对于软件中没有对应构件的，我们可以采用构件替代的方法变通处理，也可以使用表格算量快速统计，大家灵活选择就可以。 叮咚安安请你做作业，请大家完成以下操作，生成接线盒。

前面针对于我们的照明灯具、开关、插座等数数量的设备已经 识别完成，那对于数数量还有一个比较特殊的构件，就是我们的配电箱，配电箱需要根据图纸信息手动输入加 系统图，信息比较全的情况下，我们可以建筑系统图功能，点击提取配电箱，把系统图上配电箱的编号和尺寸进行提取， 这样可以快速进行配电箱的链像，需要注意标高铺设方式的修改，利于管线的精准计算。针对于这些配电箱，咱们先来进行分类，对于 al 一 al 二这样 字母全部一样，数字不一样的属于一个系列，同系列可以一次性识别。软件提供了专门的配电箱识别功能，可以对一个系列的配电箱进行一次 信计量，点击配电箱识别，选择图力和标识，根据前面系统图建立的配电箱信息进行识别，可以选择楼层，针对全楼所有配电箱快速进行识别。 所有数数量图源识别完成，我们需要进行漏量检查，查看哪些块图源已识别， 哪些未识别。使用漏量检查功能，在这里需要注意，设备的漏量检查针对的是图纸上是块存在的设备，直接双 机定位，快速进行调整，通过调整 cd 亮度百分比，对比构件是否识别，已识别构件样写 识别挥写。检查环节给大家分享两个功能，一个是漏量检查，另外一个 cd 亮度大家可以根据工程需要自行选择。 检查完成之后，接下来就是提亮环节，在这里我们使用图源查量的功能，工程量页签下，点击图源查量框选需要查看的工程量，这个功能帮助我们实现实时 查看工程量，无需汇总计算，所见即所得。接下来我们进入到软件当中给大家操作一下，接下来我们进入到软 间当中，给大家操作一下配电箱的识别，以及我们的落料检查。图源查亮一键提亮完成之后，那现在所有图源都在这里，如果想让我们的 cd 底图呈现出来，那在右下角 cd 图层里面把 cd 原始图打勾， 那这个时候我们的原始图就会出现。好，那这个时候呢，我们需要针对于配电箱进行识别，在左边的构件的这个导航栏，我们切换到配电箱。首先呢通过前面的一个讲解，大家务必要清晰， 对于配电箱识别来说，我们一次可以识别同一系列的配电箱，所谓的同一系列是以数字为系列，而非字母为系列啊，记住这句话， 那接着往下走，我们开始配电箱的操作，那对于任何一个构件识别来说，我们遵循的都是列项识别，检查、提亮四大步啊。首先对于配电箱的列项来说，那我们利用的是系统图 的功能，我们的尺寸信息不需要输入，那对应的配电箱呢？在我们的图纸当中，我们并没有给他拆分到对应的楼层配件箱的信息呢，是在我们的模型当中，所以这个时候双击切换到模型，点击我们的系统图 啊，对于系统图来说，我们开始要识别配电箱了，那打开 cd 图纸，简单的带领大家看一下我们地下二层的动力平面图当中我们所涉及到的配电箱，由于时间的原因， 在这里老师不会把所有的配件箱都给大家识别，举一反三，简单识别两个，后面的内容大家自行进行识别。 整个动力的图给大家捋一下，在地下一层这个位置会有一个变电索，那变电索这块会有引上线，通过桥下把变电所的电输入到我的地下二层来，对于地下二层开始走桥下 给各个配电箱开始发电啊，那对于我们地下二层来说，走我们的动力的这个桥架在这里，地下二层这里有个电梯小街， 天气小间呢，配电箱名称为 b 二 a l z 零幺，通过他来给我们其他的这个配电箱进行一个发电。那我们对应看一下我们的系统图，系统图 当中呢，在这里涉及到地下二层的 b 二 alz 零幺是不？刚刚我们分析到的由公共变配电低压段引来的，也就是从我们的负一层的变电速 引过来的，引过来之后呢，他有两套回路，一个是我们的 wl 四回路给了 b 二 al 一，然后 wl 五回路给了 b 二 a l 二啊，然后呢他的信息呢，是在这里 尺寸以及无哈的距离高度啊，落地安装，这是 b 二 a l z 零幺，然后我们这块有两趟回路，以其中一趟回路为例给大家进行 讲解，我们以 b 二 al 二，那对应的就是我们这里，对吧？ b 二 al 二，那他引出来的回路呢？一共有十条回路在这里， 那对应的他的尺寸信息呢？是在这里，那这个时候呢，了解到这一步，配电箱我们就可以继续往下操作了。回到软件当中， 点到我们的配电箱，那系统图呢？点击到我们的系统图，我们要把配电箱的信息快速的给他进行一个列项，利用的是系统图功能，点击提取 取配电箱。好，先来看一下我们刚刚分析到的第一个负二层的配电箱，那是不是我的 b 二 alc 零幺以及我们的尺寸信息在这里啊？那这个时候点击右键确定，我们来看一下他的宽高厚，自动匹配， 那对应标高来说呢，我们在这里他是落地安装，所以我们的标高呢是层底标高铺设方式呢，我们在这里给他调整 为我们的零夫。好，第一个配件箱我们就列项完成了，那对应的第二个配件箱呢？同样再次点击 提取配电箱，找到我配电箱的信息，对吧？ bral 二，由我们前面这个回路引出来的 w l 五回路是他，那这个时候看一下他的是明装， 具体高度呢，在这里没有说明，但是配电箱的尺寸信息呢，在这里有是六百乘以七百乘以一百五，那高度呢？是七百。好，有了这个信息之后，我同意把它提到这里，那我们需要去找他的这个标高信息， 标高信息呢，通过前面的配电箱的信息，我们在这里看一下。那对于动力配电箱，在电井、设备间，车库、 人房区内均为明装，那配电箱的高度不同，他的距离高度也是不一样的，那刚刚呢，我们的那个配电箱呢，他的高度是七百，也就是在这个区间范围之内， 地下二层是我们的车库，对吧？所以呢他的配电箱的最低高度是一米二，我们回到软件当中，在这个位置修改一下，他的标高为一米二，那辐射方式在这里调整成为明肤。 为什么一定要改他配电箱的距离高度呢？那这个大家需要清晰，他后面会影响我们桥架以及管 短线的一个工程量啊。然后在这里呢，针对于这两步我们需要的配电箱给他进行炼像，还有很多配电箱就不逐一的在这里给大家进行炼像了，大家清 我们的操作方法就可以了啊。以这两个为例，好配电箱列向完成之后确定，那么这个时候呢，在软件的左侧，我们配电箱的列项信息在这里就会呈现出来。 有了这个接着第二步我们就要识别配电箱了，识别配电箱还能在我们的这个模型当中吗？肯定是不行的，我们要回到对应的楼层当中去识别，对吧？那我们依然回到我们的地下二层， 找到我们地下二层动力的这个平面图，那这个时候我们去找我们的第一个配电箱，地下二层是我们电梯向肩的 b 二 alc 零幺，那我们利用的功能，点击配电箱识别，这个功能也非常好记啊，点击配电箱识别，他一次可以识别 一个系列的配电箱，所谓的系列以数字为系列啊，点击配电箱识别，选择配电箱的图例，选择配电箱的名称， 左键选择有结确认在弹出来的对话窗体。你是要全部楼层所有这个配件箱都给他识别，还是选择局部楼层进行识别啊？在这里呢，我们以负二层，负一层首层为例给大家进行讲解，其他楼层暂且不做识别， 点击确定看一下我们的配电箱，两个就已经识别完成了，这是第一个，那虽然说我们的配电箱识别的时候是 b 二 a l z 零幺，那在这里呢？还有一个 b 一 a l z 零幺，他是不是也识别了？那通过名称来看， 很明显这个是我地下二层的，这个是我地下一层的，对吧？啊？然后我们长期做电图的人应该都知道，那接着往后走第二个配电箱，就是我们的 wl 五回路里面的 b 二 al r， 对吧？在这里有， 那这个时候呢，我们来看一下这个配件箱的一个识别，依然点击配件箱识别，选择配件箱的图例，选择配件箱的名称，左键选择有结确认， 我们依然识别负二负一手层，那这个时候点击确定看一下，那对于 b 二 a l 二这个配电箱识别到的就比较多了，那 对应他同系列的配件箱，看一下这个 b 二 al 一， b 一 al 四，然后 b 一 al e， 那这个都是同系 系列的，都一次性都帮我们提取完成了，那这个就是配电箱的识别，那截止到目前为止，我们前面讲到了设备提亮，一键提亮以及 电箱识别，是不是把我们安装算料软件当中，电器的所有的这个设备几乎都给大家识别完成了？那对于数数量环节，我们 讲到这里，数量讲完之后呢，用户朋友们就会有疑问，那对于我数完的这个数量，我对于 cd 图纸上面，我不知道哪些是数完， 哪些是没有数完的，哪些计量了，哪些没有计量，那这个时候呢，用软件就要体现他智能的地方，那对于我们的漏量检查来说，可以实现这样一个功能，漏量检查快速 去检查我们 cd 图纸上哪些图源已识别，哪些图源未识别，点击我们的检查显示， 把这个模块当中的漏亮点检查，点击会弹出漏亮检查的对话窗体，让 我们检查设备也可以进行范围的选择，如果不选择默认的负二层的，所有的这个 cd 图纸上面的这个块图里都会被我们筛查出来啊。这个落料检查针对的是我们的块图里，大家务必要清楚， 那这个时候呢？点击检查，看一下在这里呢，哪些设备没有识别，在这里就会给大家呈现出来。举例子，比如说差这一 k， 那这个时候双击他会定位到我们的这个配电箱，对吧？定位到 这个配电箱，那是因为我们的配电箱只识别了那两个配电箱同系列的，其他的是没有识别的，那这个时候针对于这种配件箱看一下，都是一样的，双击定位可以快速的找到这个 cd 图源，那你再用配电箱识别系统图 进行建立就可以了啊。然后这是第一个给大家分享的漏量检查，那第二个想给大家分享的就是我们的 cd 图量写，前面给大家讲到的，我们不想通过漏量检查，我就想看一下我的这个图源有没有被识别，那可以 举例子，那比如说放大到这个区域，那这个时候呢，我们通过右下角光标晃动的这里有一个 cd 图量写，我们给他拖，拖到左边，那这个时候就看到是我的图源，那对于 cd 图来说，我可以 让他显示到百分之三十或百分之四十的状态，那这个时候你可以简单去看一下哪些图源是被识别的，哪些是没有被识别的，那这是我们检查里面给大家分享的两个方法，第一个漏量检查，第二个是我们的 cd 图亮度 检查完成之后就要开始我们的提亮了，那在这里呢，你看一下在左侧你需要提的是哪块的一个工程量，比如说在这里呢，我们想提取的是我们的照明灯具的工程量，那在左边切换到照明灯具在 这里呢？点击工程量，点击我们的图源茶量。对于图源茶量我们前面给大家讲过了，无需汇总，实时查看工程量，点击图源茶量拉框选择 需要查看工程量的范围。那这个时候呢，看一下对于这个区域里面的所有的照明灯具的工程量，在这里就会给大家呈现 线出来，配电箱等识别漏量，检查 cd 图量写以及我们的图源查量。金钩安安请你做作业，请 大家完成以下操作，低下负二层，负一层，手层 b 幺 i l c 零幺以及 b 二 il。 二、配电箱的识别。一、 进口图二、配电箱识别。三、漏料检查。四、涂原材料。

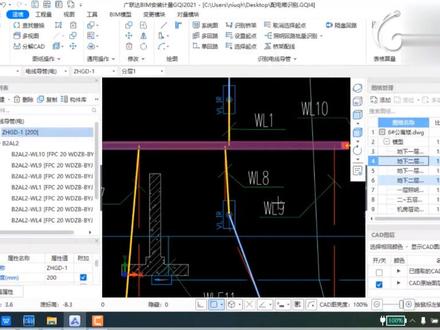

接下来给大家讲解工程中最常见的一种情况，一管贡献 一根 cd 线，代表多根管的情况。软件功能，组合管道新建组合管道利用直线进行绘制，组 和管道有图源无工程量类似前面给大家讲到的强的识别是为了辅助其他构建出工程量，此处组合管道的目的是为了辅助 wl 一到 wl 十精准计算工程量。 如何辅助通过设置起点和选择起点。再次需要提醒大家，设置起点和选择起点可以变通，处理电器的很多问题，务必 要掌握这个知识点。起点顾名思义为开始计算管线的起点，针对这套图纸为配电箱数项组合管道的连接点 选择起点，顾名思义为哪些管线需要从起点开始计算，选择这部分管线即可设置成功，触发选择起点的功能。选中 wl 一到 l 十回路， 左键选择右键确认，弹出对话窗体，告诉软件这些回路他的起点为哪一个起点。管线选择起点成功后，管 线呈现黄色，有明显的颜色标识算量四部曲列项识别完成后，接下来就是检查， 利用检查回路，检查回路可以查看当前回路是否连通，是否有漏亮的情况，也可以查看当前回路与其 他回路是否有串联的情况。接下来我们进入到软件当中，给大家演示一下组合管道设置起点，选择起点以及检查回路。 切换到左侧电线导管界面，点击新建，新建组合管道建立完成之后，通过直线去画我们的组合管道，配电箱的中心线到我们的石回路的焦点。 连接完成之后，用户朋友们会比较担心，那对于我们的组合管道是否有工程量，可以通过工程量图源茶量我们来看一下， 组合管道当中并没有任何工程量，所以他只是一个虚拟的构件，为了辅助其他回路更精准的出工程量，切换到我们的建模，在建模里面我们看一下组合管道绘制完成之后，首先第一步 要告诉软件哪块是起点，所以软件对应的功能叫设置起点，点击设置起点，那在这里点击配电箱跟竖向组合管道的连接点，也就是我们立管的底标高为起点点， 点击确定设置成功之后，在这里会有一个黄色的小叉代表我的起点。好，接下来呢要告诉软件哪些管道在计算的时候是从这 起点开始计算的，那软件对应的功能叫选择起点，点击选择起点，那这个时候要选择从我们组合管道出来的管，看一下这个是我们的六回路，十回路暂时不选， 一会告诉大家为什么七回路，然后一八以及我们的十，看一下我们所有的回路都选择完成之后，右键确定 弹出来的对话窗体是软件问你他们的起点是哪一个啊？给这些管道的起点是哪一个？选择起点，点击右键确定，看一下，那对应软件当中设置起点，选择起点成功了， 那就会用黄色颜色给我们标识出来，那这个时候呢，如何确定他是从我这里开始计算的，我们可以利用我们的检查回路的功能，那检查回路功能在哪里？在检查与显示这里， 由于我屏幕显示的原因，所以在这里呢，我们有一个检查回路，大家屏幕大的话可以看到点击检查回路，选择回路。 看一下我们的这条回路，计算的时候是从配电箱与数项组合管道连接 这个起点开始计算的，那这就是我们的检查回路，那在这里呢，清晰了这一点，其他回路也是这样的。那至于 wl 十为什么没有设置 起点，那看一下，在本套图纸当中，我们有两个石回路，那在这块有一个石回路，那 这块有一个十回路，所以这两套回路呢，我们再去给他设置起点和选择起点时候，需要区分哪一趟回路是从他开始进行计算的，那我们的走线情况呢？从他出来给 我们的石回路，那这个石回路属于 wl 石回路的一个分支啊。然后这是在这里给大家分享到的组合管道设置起点，选择起点以及 检查回路。叮咚，安安请你做作业，请大家完成以下操作，一、新建绘制组合管道。二、设置起点。三、选择起点。四、检查回路。

实图算料的工作完成了，下面我们进入到汇总茶量阶段。实际工作中，由于安装费寄取方式不同，在 套取定额时需要把地上地下的工程量分开计量，从而更好的满足套项要求。在后期合量过程当中，某个灯具工程量不一，致使可以使用分类工程量的功能，按 找不同维度任意组合进行提亮。除了分类查看工程量的功能，报表中报表设置器的功能可以更加灵活设计报表，满足日常工作中不同的出量要求。查看报表工程量的时候，发现某个工程量有 问题，可以快速进行反查和定位，一键跟踪清晰明了。接下来我们进入到软件当中，给大家操作一下前面所讲到的汇总出量的功能。首先第一项，我们在工程量整体计算完成之后，报表查看工程量第一步必须 需要进行汇总计算，否则在我们的报表中的工程量为零，只有汇总计算完成之后，工程量才会有点击全选全部楼层点击计算。 点击汇总计算。计算完成之后呢，在报表当中会看到我们之前各个楼层所识别的设备、管线以及桥架所对应的工程量。汇总计算完成，点击关闭。首先第一个，分类查， 查看工程量。对于分类查看工程量，我们可以按照自己设定的维度进行提亮，软件默认分类查看工程量的模板，那我们点击设置分类及工程量，在这里可以根据自己想要的维度进行提亮，比如说我们要区分 地下和地上。其次要进行楼层，接下来要进行我名称，那我们可以把我的楼层放到我的第二的排序，点击进行上移，上移 好我们提亮的纬度，首先是区分地下地上，第二要进行楼层，第三是我们名称，那对应的每个构建要提的工程量在右侧会有，比如说我们不需要我们的超高面积，打勾点击确定，那这个是 时候呢？就按照我们前期设定的这个维度，首先是地下地上，其次是楼层，接下来是各楼层构建他的一个数量的一个统计，针对于设定的表格，我们可以导出到一个算啊，快速的发给 其他需要的朋友，然后这是我们的分类查看工程量，接着点击我们的查看报表，在查看报表当中， 同样针对于报表呈现的内容的格式，我们也是可以进行调整的，报表当中针对于全楼各个构件都会在这里有相应的汇总，点击报表设置器， 针对于报表当中呈现的内容，我们也可以在此进行一个输入，那针对于前面给大家分析的，如果我想要进行在报表当中 区分地下地上，同样的选中区分地下地上的属性，把它移入到我的右侧的级别当中，级别 根据工程需要自己进行选择，选择完成之后点击确定，那好在我们报表当中呈现的就是按照刚刚设计好的给大家所呈现出来的，这是报表设置器，那第三个功能就是报表反查，当我们在查看报表工程量的时候，发现 局部某些工程量偏大或偏小，我们可以直接进行反查，跟踪到我们的图源，点击报表反查 在左侧，针对于你要查的是管线还是设备，给他一个定位，找到之后，那接下来呢，看一下。针对于报表反查，我要查的是设备， 在这里呢看一下。在这里我们对应的吸顶荧光灯，双击之后，右侧会告诉你是哪一层的，那我现在所在的位置是负二层，那对应的我的五十二个吸顶 led 灯，他在负一层有三十一个，负二层有二十一个。那我双击 双击负一层，那这个时候图纸自动会切换到负一层的图源当中去，与此同时会进行相对应的反差，选中图源供大家进行参考。那这是在报表提亮环节给大家讲到的三个功能。 叮咚安安请你做作业，请大家完成以下操作，一、分类查看工程量。二、报表设置器。三、报表反查。

那接下来我们看一下第三部分的内容，关于个数构建的建模。首先我们来梳理一下个数构建里面算量思路， 在我们手算的过程当中，我们会去进行列项，然后在 cad 中去计算个数，最后再去检查跟提亮。 那在我们的 gqi 算量里面也是类似的，我们列向对应的就是我们的新建构建，然后 cd 中数数量就是对应，我们在软件里面去识别各处构建检查和提亮分别有各自的方法。那在我们 本奖的内容里面，也是给大家准备了这两部分的内容，我们先去进行构建的列项，然后 后再进行构建的识别。我们先来看一下构建列项有哪几种方法。第一种是我们去做一个手动的新建， 找到我们对应的构建列表中对应的这个构建，然后去进行手动的新建。那新建之后，我们需要在属性栏中输入对应的属性特征，按照实际的工程 去将他的一些名称、规格类、类型或者是连力管的根数去进行手动的输入即可， 其中包括标高、系统类型等等，也可以根据实际的工程要求去进行一一的填写。那这边需要注意的是，属性中有 两类的属性，一类是蓝色的部分，也就是我们在属性列表中前面的几项名称、类型、规格、型号、可连力管、根数，这些都属于公有属性，那公有属性有什么特点呢？公有属性的话，我们修改其中的一个 蓝色的部分，那么其他所有的该构建绘制的模型都会跟着一起变化，那下面黑色的部分是属于我们的私有属性，那私有属性的话， 我们在进行修改的时候，需要选中单独的图源去进行修改，这个修改才是有效的。那我们来软件中看一下，选到对应的构建类别。比如说我现在需要 新建一个照明灯具，就直接点击照明灯具进行新建，然后在他的属性列表中输入需要的名称。比如说单管荧光灯， 包括他的类型，我们也可以进行下拉，选择规格、型号等等，按时进行输入， 然后他的标高去进行修改。那我们刚才说的公有属性跟私有属性的一些区别，我们再来看一下，比如说我现在用这个单管荧光灯绘制三个灯，那我只需要选修改其中的一个类 类型，比如说把它改成我们的双管荧光灯，那相应的每一个构件他都变成了双管荧光灯 来看一下，其他的都变成了双管音关灯。但是如果是黑色的公私有属性，那我们如果单独的去修改这个标高，大家可以看到我的标高是不会变的，并且我选中它之后， 你会发现他的这些标高还都是跟原来一样是层顶标高。 所以我们在我们在修改私有属性的时候，必须选中该图源再去进行一个修改，大家可以看到它的标高才是相应的做了一些变化的。所以 大家在后期修改图源属性的时候，需要关注的是你修改的属性是属于图源的私有属性还是共有属性。如果是私有属性，我们直接 在属性栏去进行输入就可以了，如果是公有属性，记得一定要去选中之后再进行修改。 那如果说我单层的构建有非常多，比如说我的单管荧光灯，把这一层楼的单管荧光灯都已经画完了，我要统一的去修改，怎么修改呢？

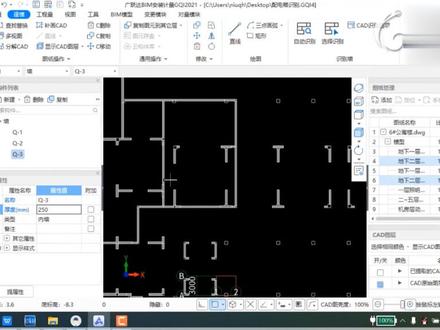

长度的统计仍然是先分析需要计算的工程量及计算规则，然后结合图纸进行分析。在 去看软件的处理思路及方法，首先看一下第一部分长度，这部分需要计算的工程量有哪些，大 概分为两大类，有水平的和竖向的。水平的计算包括配管、线槽、桥架、配线。竖向的包含梯槽长度、引上线、引下线 层、桥架及配线。知道了要算什么，那么我们首先要清楚他的计算规则，他们的计算规则具体是什么？配管、线槽、桥架都是按图示尺寸以长 度进行计算，配线按设计图示尺寸以单线长度计算，并包含预留长度。 配线进入箱柜板或有预留长度，预留长度为高加宽。其他线缆的预留长度在计算规则中都有明确的规定。 接下来我们以地下二层配电箱 b 二、 al 二为例，具体讲解一下图纸中的内容。配电箱 b 二、 al 二会给回路答 六， l 一到 wl 十就十条回路进行供电，其中 wl 一有三根洁面面积为二点五的 b y 接电线穿的是管径 fpc 二零的管，肤色方式为严强严顶板暗肤。其他 回路也是具体的管线规格、型号以及铺设方式。值得注意的是， l 一到 l 八是车库照明， l 九为走道照明， l 十为设备防插座。 在电气管线中，长度计算的思路同样离不开四部曲列向识别、检查提亮。在统计线缆长度之前，一定要先识别墙。为什么要先识别墙？从系统图中可以看到，回路的回收方式为 延强安敷，既然延强安敷，那么管线计算时识别到墙的什么位置？在软件中针对靠墙构建软件提供三种识别方式，大家可以根据工程的需要进行选。 接下来分别给大家介绍一下。第一种，图示位置识别管线设备在墙的什么位置，管线识别到什么位置。 第二种，按墙中心线识别管线，靠墙构建的管线计算工程量时统计到墙中心线。第三种，按自定义 遇强设置值识别管线自己定义距离是多少。以上三种情况可以根据图纸的实际情况进行选择。 那如何识别墙？在建筑结构中，墙构件中使用自动识别软件，可根据 cd 图纸的两条边线将墙体自动生成不同墙后的墙分别识别。 需要注意的是，第一，墙识别完成，只显示图圆，没有工程量，目的是构建并不三维模型。第二，针对本套图纸，识别时需要显示 cd 图圆，将墙的 cd 图圆单独显示，便于快 快速进行识别。墙体识别完成，针对气块墙部位，替槽工程量如何出？需要将以识别墙体选中修改类型为气块墙管线识别完成后即可出替 槽的工程量。接下来我们进入到软件当中，给大家演示一下如何识别墙以及识别墙的注意事项。那在这里切换到我们的左侧电线导管的界面，识别电线导管下拉 箭头有 cd 识别选项。在 cd 识别选项当中找到靠墙构建的管线识别方式，那 在这里下拉箭头有三种啊，然后我们可以根据工程的需要自行选择，比如说我们选择按条中心线识别管线，那选择完成之后，软件后期会如何给大家实现？ 瞧，这是我们的设备，这是管线，那这个时候呢，无论设备在哪里，那这个时候管线会识别到我们的墙中心线， 这是给大家分享的第一个，那第二个就是我们要去识别我们的墙体，在识别墙体之前干扰信息比较多，在这里呢我们可以借用显示 cd 图层， 那这个时候把我们墙的这个图层给他进行一个选择，选择完成之后看一下在这个界面只会留下我们的墙体。 第二步就是我们的自动识别了，点击自动识别，选择墙体的两个平行线，左键选择，右键确定，那在弹出来的对话窗体当中，针对于楼层需要进行 选择，你是所有楼层的墙体一次性识别，还是只针对当前楼层的墙体进行识别，在这里我们以当前层为例给大家进行讲解， 点击确定，看一下我们的墙是不是就生成一部分，由于墙的厚度不同，所以我们需要多次进行识别，其他墙体利用的依然是我们的自动 识别，通过前面多次的自动识别不同的墙后，我们需要点击多次识别完成之后，那看一下，在这里我们最终的墙体形成的是这样子的墙。识别完成之后，接着针对于气块墙我们如何进行 修改？首先来看一下左侧针对于墙的类型在这里呢他是私有属性，下压箭头当中可以进行七块墙的一个调整，私有属性我们前面给大家讲到必须 选中图源进行修改，那在这里呢，我们以局部的墙为例，选中，给大家简单的进行一个操作，选中之后，那在类型当中下拉箭头，我们给他改为我们的气块墙，那这个时候呢？我们看一下那针对于气块 墙选中之后，看一下他的类型，就会改成我们的气块墙。当我们的气块墙的材质修改完成之后，管线识别成功之后，剃槽的工程量软件自动会帮我们进行计算。 这就是关于如何识别墙以及识别墙里面的注意事项。叮咚安安请你做作业，请大家完成以下操作，一、 修改 c a d 识别选项。二、识别墙显示 c a d 图源。三、修改墙体材质。

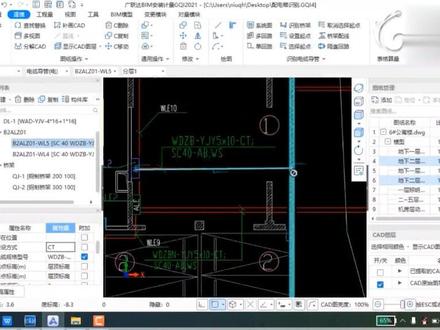

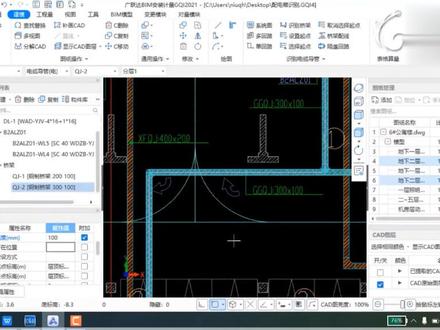

那么接下来针对于长度的计算，我们开始动力部分的计算。以 b 二 a l z 零幺为例，他 是从公共变配电低压段，也就是负一层的变电所通过桥架引来电缆，然后再通过桥架把电缆铺设到 b 二 al 二配电箱从变电所到 b 二 alz 零幺的走向如图 示意图，我们需要把这一段桥架绘制出来。从 b 二 alz 零幺到 b 二 al 二的桥架比较长，但是走向还是比较清晰的。这一段桥架我们也需要 进行绘制，那桥架的高度是多少呢？我们可以在平面图下方的说明中找到。说明里要求桥架在两比零 零点三米的位置吊装，如果量高按六百考虑的话，桥架的位置就是层顶标高往下零点九米的位置。桥架的位置比较简单，直接使用软件的识别桥架功能就可以自动识别出来，注意时 别的时候要把桥架的标高修改正确。除了各层的水平桥架外，还有画层的竖向桥架也是需要计算的，比如从 p 二配电箱柜到各层电表箱的电缆，就是通过竖向桥架辐射的。 竖向桥架在哪个位置呢？我们可以通过负一层电电锁的平面图看出来。 p 二的电缆是先通过电缆钩在 沿桥架铺设到强电井，通过电井里的竖向桥架到各个楼层变电索的配电柜尺寸按八百乘幺八零零乘 一米落地安装。考虑电缆沟深度，按八百考虑树井里面桥架的位置，我们可以通过变景布置大样图查看。为了方便电缆计算，电缆沟里面我们也使用桥架直线 绘制，然后把桥架选中，把桥架属性里面的是否计量改成否就可以了，这样就只计算里面的电缆，桥架本身就 不再重复计算变形。里面的竖向桥架我们使用布置立管功能实现，在布置立管的时候，底标高和顶标高可以使用相对标高设置。我们这个工程里面的竖向桥架是从 负一层的层顶标高往下零点九米的位置，到第五层的层底标高往上零点八米的位置。我们可以把底 标高输成顶标高减零点九，顶标高输五 f 加零点八，然后再对应位置点画上去就可以了。各层连接电表箱的水平桥架需要在 九层绘制以后再复制到其他各个楼层。桥架绘制完毕以后，我们需要把桥架里面的电缆 意好，按照系统图里面的规格新建电缆导管即可。如图所示，变配电索到电表箱的电缆信息。 同样的，我们根据系统图把配电锁到 b 二 alz 零幺的电缆导管。定义好桥架内的电缆或者电线，计算分为两种，如果配电箱之间是通过桥架之间 相连的话，可以使用桥架配线的功能处理。如果配件箱是通过导管与桥架相连的话，我们需要通过设置其 点和选择起点。接下来我们看一下第一种情况，我们先通过工具条显示，把所有的楼层都显示出来。第二步，我们可以触发桥架配线的功能， 选择起始配电箱和中指配电箱中间首尾相连的桥架就会变成绿色，检查没有问题，右键弹出对话窗体，选择需要铺设的电缆，并修改配电箱信息，点 机确定就可以了。同样的操作，我们把负一层变电锁到负二层电气小街， b 二 alz 零幺的电缆铺设完毕就可以了。接下来我们进入到软件当中，给大家演示一下桥架的识别以及 桥架配线。首先我们依然从负二层的动力开始，在这里我们首先看我们的水平桥架，那对于负二层的水平桥架，之前给大家分析过，图纸是从我们的负一层的变配电所通过竖向桥架引入 到我们的负二层来，那在这里对于负二层的水平桥架，我们通过识别桥架，点击识别桥架，选择桥架的两个边线， 选择桥架的尺寸信息，有些确认在弹出来的对话窗体中，通过前面的分析，我们得到桥架的标高为层顶，标高减零点九，确定之后，针对于负二层的水平桥架，我们已经提 完成，那这个时候回到我们的 cd 图纸当中，我们来看一下针对于我们的负二层的 b 二 alc 零幺配电箱，他的一个来电源头 是从我们的这二高一，高二通过桥架由公共变配电低压段引来，通过桥架竖向桥架引到这 这里来，这是他的一块，然后接着往下走系统图来看配件的系统图来说，然后在这里呢有 p 一， p 二以及 p 三，那对应的 p 二呢，是给我们的二层、三层，四层、五层进行的一个书店。那分析完成之后，切换回到软件当中，对于我们来说，我们走到负一层，对 对应图纸切换到负一层的动力平面图，在这里会有一个变配电锁，那对应的他是从我们的这二 杠一二杠二配电箱引入的竖向桥架，在这里呢，我们找到我们的桥架，通过直线在这里进行绘制，绘制，然后绘制到我们的竖向桥架的一个， 那至于我的竖向桥架的标高是多少？然后我们在这里来看一下水平桥架，在这里呢，我们给他定义的标高啊，暂且按照我们的层底 标高，按照我们的层底标高减去零点八。为什么按照这个来走？是因为在这里我们有一个 电缆钩，他的宽度是八百，深度是按八百，所以我们暂且在变配电时按照层底标高减零点八走， 这个时候清楚了这块水平桥架，接着开始布置我们的竖向桥架。布置竖向桥架两种方式，一种呢我可以在负一层布置，一种我可以切换到负二层布置，大家根据自己的情况来进行选择，在这里呢我们切换到我们的 负二层，切换到负二层，在这里呢选中其中的一个桥架，三百乘一百的利用我们的布置立管 布置立管，在这里布置我们的竖向桥架，那在这里需要注意我们竖向桥架的标高，那我们的底 标高以及我们的顶标高，对应的顶标高呢？是我们的一层的层地标高减零点八，对应的我们的底标高呢是我们的二层的层顶标高减零点九，在 这里呢布置我们的竖向桥架，竖向桥架布置完成之后，可以通过我们的三维能够直观的看到好，然后这是对于我们的竖向桥架他的一个布置，那对于我们 b 二 alz 零幺，他是电缆进行桥架走电缆扶手过 来的，那吐一层的这二杠一，二杠二引来的我们的电缆，那在里面桥架穿电缆这部分的量如何计算在 这里呢？通过我们的画层构建来实现。首先点击到我们的显示设置，我们需要把我们的楼层按照自定义楼层进行匹配，点击到我们的负二层以及负一层， 选择完成之后，三维状态要转到自己适合的一个角度。 好，三维情况呢，我们转到适合自己的一个角度， 那我们的起点呢？是从我们的这二高二出来的，那在这里选择我们的桥架配线，选择起点的配电箱相连的桥架。紧接着呢，在右侧选择中点我们配电箱相连的桥架，那这个时候从头到尾 自动会呈绿色进行相对应的串联，点击鼠标右键确认，在这里呢，我们找到我们的电缆，那至于电缆的信息我们在这里进行给他新建，他的信息呢是通过系统图来得出来的。那在这里点击我们的确定，确定完成之后，把 光标放到无线带，大家可以看到在我们的桥架中，由我们的电缆已经布置完成，让回到我们二 d 的状态， 回到我们负二层，然后我们看一下在负二层的桥架当中变揽他的一个肤色啊，这就是在这个环节给大家分享的桥架配线以及识别桥架。叮咚，安安，请你做作业， 请大家完成以下操作，一，桥架识别绘制二，桥架配线。

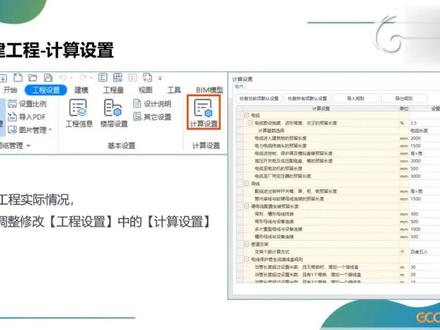

我们先来学习前期准备部分，在这里会 带大家简单的熟悉下本次课程使用的图纸，然后给大家讲解软件的算料流程及前期准备需要注意的事项。本次案例工程为六号公寓楼 地下两层，地上五层，建筑面积两万三千五百二十五平米，手层层高四点八米，二层及以上各层层高三点五米， 地下一层，层高四点七米，地下二层，层高三点六米。这里大家需要做好记录，一会就需要在软件里以这个层高信息来完成 楼层的建立。软件算量流程和大家平时手工算量的流程一样，用到的图纸包括设计说明、系统图和平面图。在设计说明中，我们需要了解的信息包括设计说明信息及材料表信息， 而系统图中包括电器干线系统图及配电箱系统图，以此了解各配电箱之间的供电关系及回路的具体信息。 具体算账的时候也会用到平面图，包括照明平面图及动力平面图，后面会给大家进行详细分析。本次课程将以经典模式为例进行讲解，总共分为四个步骤，第一步，新建工程新建楼层软件主要 是通过识别 cd 图纸信息快速出料。第二步，图纸管理，把需要计算的图纸导入软件，查看图纸比例是否准确。 第三步，识别绘制，把需要数数、量量、长度的 cd 图纸进行三维建模，计算工程量。第四步，汇总出料。接下来我们就按照这个流程给大家进行讲解。首先 在新建工程时，除了工程名称之外，还需要修改工程专业计算规则和算量模式等相关信息， 工程专业根据工程实际情况选择即可。接着软件内置了零八级一三清单的计算规则，需要正确选择这部分将 影响工程量的计算结果。另外，清单库、定额库是可选项，如果在软件中需要套取清单和定额，就需选择。最后，本次算量以经典模式。进入新建工程后，我们要根据工程图纸 在软件中建立对应的楼层并修改层高，可以通过插入楼层，删除楼层功能键完成楼层的建立。如果工程遇到了标准层的情况，由于安装图纸，标准层之间并不完全相同，所以建议每层单独建立， 不要使用相同层数处理。在计算设置界面，可以针对电器专业的计算选项进行设置，设置后的计算项将对整个工程的 计算结果有影响。一三清单规范里规定的电缆辐射预留及附加长度，还有配线进入 柜板的预留长度，可以在电器计算设置里进行查看和修改。例如，在一三清单规范中进行计算电缆工程量，计算规则说明按设计图示尺寸以 长度计算，长度包括预留长度及附加长度，因此这个就需要在计算设置里进行 计算计数选择第二条，电缆长度加预留附加长度。首先，我们先了解软件界面各个模块的作用。第一个是工具栏，所有软件的操作功能都在这里，左侧是导 导航栏，从上到下的构建顺序也是我们算量的顺序，方便操作，无需记忆。黑色区域是绘图区， 软件里所有构建的识别绘制都是在这里完成的。接着下面的状态栏非常重要，他是算量的小帮手，当启动工具栏功能按钮后，每一步操作提醒都在这里， 右上角有个功能搜索框，可以在这里搜索常用功能命令，快速帮你指定到具体位置。 当你操作某个功能键不会使用的时候，还可以在这个功能键上点击右键观看视频短链接。我们进入到软件当中，给大家演示一下前面讲解的内容。 接下来我们进入到软件当中，给大家操作一下以上所讲的内容。启动桌面，广联达闭幕安装计量 gqi 二零二一 的图标，双击打开，进入到我们的新建窗口当中，点击左上角新建啊新建工程的窗口，自动弹出工程名称，按时输，我们的工程名称为六号公寓楼。 输入完成之后，接着第二步工程专业方框，后面小三点可以让您自行选择，在这里根据工程的需要可以选择其中一个专业，也可以选择多个专业进行 医疗。那根据我们这次课程来看，我们在这里呢，以电器工程为例，点击确定计算规则，默认的是一三七 单的计算规则，清单库和定额库根据工程的需要自行选择，如果需要边算量边组价，那在这里呢，需要选择清单库和定额库，如 如果只是纯算料不组价，那在这里呢，我们无需选择清单库，定额库。算量模式，一旦选择不可更改。我们这次以经典模式为例给大家进行讲解。点击我们的创建工程，工程创建完 完成，进入到软件的界面当中来。首先第一项关于我们的楼层设置，点击基本设置窗口当中的楼层设置，那对应各楼层的一个信息，我们需要在图纸当中去看一下，切换到我们本次课程的 案例工程图纸，打开之后有地上跟地下两部分，地上那对应的是各层的一个信息，地下对应是各层的信息， 楼层的信息呢？在本套图纸当中没有给出，所以在前面的课件讲解当中给大家进行了一个罗列，那对应的我们切换到软件当中，基础层跟手层是软件默认的基本楼层，那 对应地上选择手层，点击插入楼层，那插入的就是我地上的，如果有地下室，选中基础层点插入楼层，那插入的就是我地下室的 楼层。建立完成之后，接着需要调整标高，让我们先从首层开始进行调整，那首层的标高是四点八米，那二层往上所有层的标高 都是三点五米啊，然后我们进行复制粘贴，那楼上各层的标高都已调整完成。接着看一下我们地下室，地下一层的标高是我们的四米七， 地下二层的标高是我们的三米六。好，建立完成之后呢，大家看一下，在这个地方我们没有确定按钮，这个时候我们需要点击右上角的小叉，关闭之后我们的楼层清晰就建立完成。有些用户不太放心，让你 第二次切换到楼层设置当中，可以看一下我们的楼层信息依然还在，这是第二点给大家分享的，那第三点呢，就是我们的计算设置，切换到计算设置软件，默认按照计算规则以及把电器专业 罗列在此，那我们需要根据工程的需要进行调整，比如说电缆的计算机数需要调整 切换到设置值，那通过我们的下拉箭头，根据工程图纸情况来决定要用哪种，那这个时候我们选择我们的第二种电缆长度加预留附加长度。当 选择完成之后，跟软件默认的规则不一致的时候，在这里会有明显的颜色标识，就是在这个环节给大家分享的我们的新建工程。 叮咚安安请你做作业，请大家完成以下操作，一、 六号公寓楼的新建工作。二、修改本工程的电缆预留长度的计算机数，为电缆长度加预留附加长度。

我们进行重复布置的，那所以在这里他并不能区分我的这个避雷网是从 这走过来，通过我们的竖向的避雷网跟我屋面的这个避雷网连接的，那所以针对于这种问题，在我们的防雷阶地经常也会有遇到，如何该解决？那此时 呢，我们给他进行撤销一下啊，把我刚刚识别的这个错误的先给他撤销。那我们怎么正确的识别点击房来接地？ 刚刚由于我们的标高不一样，所以他会跟我们生成有问题的，那在这里呢，我们识别的时候先把他俩的标高进行统一，我们统一呢都按照零点九的标高来走，那这个时候呢，点， 点击我们的雾面暗敷的壁垒网，点击回路识别，那左键选择我们的 cd 线条，右键确认，那此时呢，我们来看一下他会有这样的一个提示，对吧？也就是有重叠的，我们不用管他。点击确定，那我们来看一下针对于在这里他 现在统一都是层顶标，层底标高加零点九，看一下是不是没有问题，那没有问题了，我们存在 的问题就是他俩的这个高度是不一样的，一个是在女儿墙上，另外一个是在我的层顶标高，那这 这个时候我们依然要建筑于前面给大家讲到的批量选择的功能，对吧？点击我们的批量选择，选择我们的屋面暗敷的这个避雷网， 点击确定，那在这里看一下他是不是会被选中，选中之后呢，我们来给他进行一下调整标高，因为标高是私有属性，所以 必须要选中图源进行调整他的属性，那在这里呢，我们来看一下，我们此时呢把标高给他进行一个调整，改成我们的层底标高啊，改成我们的层底标高，那我们再通过三维来看一下 他是如何正确给我们实现的，通过零点九的这个避雷网，通过竖向的这个避雷网跟我们这个 层底的避雷网相连接，那此时呢识别的避雷网才是正确的啊，所以在这里呢需要给大家进行一个总结，那我们也给大家讲到了一个 小技巧，针对于这种问题，我们首先把它统一标高识别完成之后呢，因为构建他是区分名称的，通过批量选择，选中图源，修改稀有属性标高，即可实现避雷网的正确识别。 别好，这是我们的避雷王，已经给大家识别完了，接着往下走呢就是我们的避雷支架，对于避雷支架切换到避雷支架，他在他的计算规则是数，数量在这里呢，我们点击图力识别， 这是我们的支架，左键选择，右键确定看一下，通过分秒钟就可以把我们的这个支架给大家识别完成，这是第二个，接着往下走，第三个就是对于我们的壁垒影下线了，对于壁垒影下线， 同理我们回到图纸当中，先给大家看一下我们的壁垒影下线，打开我们的 cd 图防雷部分看一下，壁垒影下线呢，在这里他会有相的一个说明，对吧？这就是我们雾面往下走的，那对于这个影下线来说，他下接的是我们的基础 上接的是我们的避雷网啊，所以要注意他标高的一个调整，那对于眼下线来说，我们一共有三十四处， 清楚了这一点，看一下我们的呃基基础这块的标高呢，我们先按照这个来走，同样按照负八米八来走，对吧？那 对于不同位置的这个颍上线，他的位置也是不一样的，所以上面的标高呢，我们按照街道，我们的女儿墙是我们的呃六层的层底标高加零点九， 有的位置那标高清楚了，接下来切换到软件当中来给大家进行操作，点击我们的壁垒影下线，点击识别 接引下线。好，此时呢，我们找一个引下线的一个标识啊，然后左键选择右接，确定会弹出来我们相对应的立管标高，立管标高前面通过图纸我们得出 基础的标高是负八米八，然后我们的终点标高呢，是我们的六层的层底标高加零点九。那 在这里呢，我们可以进行一个输入，是我们的六层的层底标高加零点九，是我女儿墙的高度，点击确定，看一下我 的引下线是不是就识别出来了，那识别完成之后呢，刚刚识别到的是三十个，但是呢，我们在图纸上面标出来的是三十四个，对吧？那识别的有些有问题， 我们怎么去判断哪些影下线有识别，哪些影下线没有识别？如果让我们自己一个一个去找，是不是比较费时费力？那 在这里呢，依然给大家讲解一个小技巧，那就是批量选择的秒用了啊，点击批量选择，点击我们的壁垒影下线， 选中之后呢，那么针对于图纸上面已识别的壁垒引下线，会给我们呈现出这样一个绿颜色的一个显示，那通过这个你再去观察哪些引下线没有识别，是不是就可以快速 的找到，那来这里给大家分析一下原因，为什么没有生成，在这里以这个为例给大家进行讲解。我们 的这个避雷引下线呢，我们在定义标高的时候，大家还记得吗？是负的八米八到我的六层的层底标高加零点九，对吧？之所以没有识别，是因为我的避雷引下 下线跟我们这个竖向的避雷网他有进行重叠，所以软件没有给我们生成。那针对这个问题呢，我们来看一下，那所以我这块的避雷引下线是不是应该是从我的负八米八到六层的层底标高，对吧？那我们再次给他识别一下， 点击防雷接地的功能，点击避雷引下线识别引下线选择左键，选择右键确定。 我们来看一下这块的标高，我们微微的给他做一下调整，是我们的层底标高，点击一下确定，那看一下四个就会被识别出来，三十加四等于三十四个，那所有的壁垒引下线就 给大家提取完成了，那在这里呢看一下我们的壁垒影下线，给大家操作完了，接着往下走呢，对于军压环，军压环的话，我们先来图纸当中找一下图纸当中的信息， 找到均压环之后，在这里看一下均压环呢，它是由二层十 往上结构框架梁中的大于等于二十四的钢筋，每两层连成闭合通路，对吧？也就是说对于 二层跟四层，我们在这里会有军压管。那清除了这一点，我们依然回到软件当中。 回答软件当中呢，我们的二层和四层，对吧？那我切换到我们的二层的这个构件当中来，那此时呢，我们来看一下，对于我们均压环，我们再去计算的时候，应该是从我们的外围走一圈，对吧？那这个时候呢，我们点击防雷接地点， 点击到军压环，点击我们的直线绘制啊，点击直线绘制，那我在这里呢，找准你对应的每一个点啊，找准你对应的 一个每一个点，在这里呢，给他进行对应的一个描图，找到这个点呢，我们给他进行对应的描图，在这里呢，由于时间的原因，老师就 简单的给大家演示一下啊，找到我的这个位置，找到我们的这个位置，然后找到这个 好军压环的外围一圈，只要让他闭合就可以了。那看一下我们的军压环呢，在这里是不是给大家操作完成了，操作完成之后 后呢，那么我们来看一下，对于他的计算机数，软件默认的是一，软件默认的是一，那我们算的时候呢，二层跟四层是 这两个位置都会有，我们要计算两层，所以在这里呢，我们的计算基数要给他改成二，把均压环的属性当中的计算次数改成二，由于二是他的公有属性，所以我们在这里 直接修改，那么均压环再去计算的时候，就会共计算二层和四层的两遍啊，就是二层计算了两遍，那加了我们的四层的一个均压环啊，所以在这里需要大家清晰， 这是关于我们的军压环，那在这里呢，针对于防雷部分的，我们就给大家讲解完了，讲了一个避雷网，避雷支架，避雷引下线，以及我们的军压环，清除了防雷部分。接着开始我们接地部分的讲解，依然 呢要把图纸切换到我们的接地部分啊，切换到接地部分，好，接着往下走呢，我们来看一下，对于接地部分，我们要做的一个是我们的接地母线，还有接地集，对吧？然后回到图纸当中，我们来看一下， 来分析一下接地部分的这个图纸信息。那对于接地母线来说，同样的看一下，呃，在这里呢，有两种的，第一种呢是我们的明夫的能看到的接地母线。第二 二种呢，在这里呢，就是针对于我们的这个四十乘四的镀锌的扁钢，然后在这里呢，他是在我们的电梯导轨的接地母线，那其他位置呢？是在我们的基础的接地母线，然 然后分为这两种，另外一个像我们的 csk 的这个接地集，对吧？然后我们在基础层的主要处理这两部分构建 清晰了这个切换到软件当中，那对于接地母线来说，我们分为两个，一个是我们的基础的名夫，还有一个是我们的电梯导轨内的接地母线。那通过前面避雷网，大家 应该清楚我们的接地母线如何进行区分。选中其中一个，点击复制构件，那再点击我们的复制构件，那通过名称呢，给他进行一个区分，一个是基础的，然后另外一个呢是我们的导轨，电梯 捣鬼 电梯导轨内的，好清楚着这两点。然后接下来呢，我们依然点击我们的啊接地母线啊，基础的名幅， 这个点击回路识别，那在这里我们来看一下啊，选中他啊，选中其中的一个 cd 线右键确认，那看一下我们的这个接地母线，第一种识别完了，那第二种呢，就是针对于电梯导轨内的，针对于 电梯导轨内的，在这里呢我们看一下，通过图具分析呢，在这里他是不是我们的 在电梯导轨内的，他是我们的竖向的，那所以我们在这里识别的时候，就不能选择我们的回路识别了，那我们要利用我们的布置立管啊，点击我们的布置立管，那此时呢，我们来看一下他的标高 标高呢，我们在前按照我们的基础底标高负的八米八来走了啊，然后顶标高呢，我们就进入到我们的是我们的层， 我们的六层的，对吧？那在这里呢，是不是我们的六层的层底标高是六 f， 然后进入到我们的女儿墙，然后在这里选择加零点九， 或者到我们的六层的层底标高，或者到六层女儿墙的位置，这个要看图纸的一个情况来决定啊，好清楚了这一点呢，然后我们找到我们的这个电梯导管，然后在这里呢直接给他利用点会就可以了啊，找到这个位置， 找到这个位置，这个，然后下面还有了，在这里呢，老师就不逐一的给大家演示了，然后清除了这一点就可以了啊，然后这是针对于我们避雷网，避雷网识别完成，接着就开始我们的接地集， 那对于接地集来说，前面的分析图纸，我们的接地集的名称呢，他叫做我们的 csk， 对吧？然后名称上给他区分一下，那对于这个接地集，我们算的是数量，利用的是图力识别， 点击图力识别找到我的这个接地图，左键选择，右键确认看一下，我们三个接地图就被识别完成了。那识别完成之后，就防雷接地的部分就给大家演示到这里，那 在此呢，在这里给大家总结一下，那比如说像我们的等电位端子箱数数量的，我们都通过图力识别给大家进行操作，就不逐一的再给大家演示了。在这里呢，我们集中给大家讲到了避雷网，避雷网的之 壁垒，引下线、均压环，接地母线以及接地级他所对应的一个操作。叮咚安安请你做作业，请大家完成以下操作，完成防雷接地的识别。

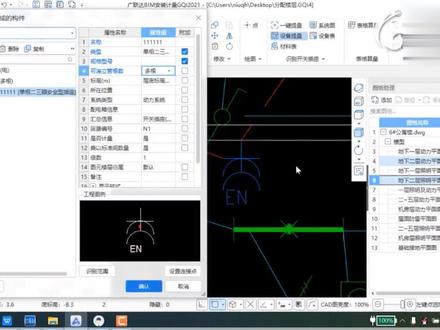

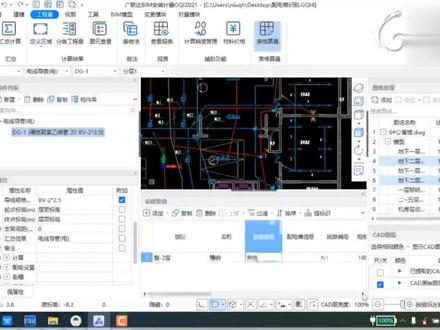

前面数量环节的工程量已经在软件当中提取完成，每套图纸在 做工程过程当中注意事项点都不一样，针对这套图纸我们把它总结成小贴士，在这里统一给大家进行讲解。 贴是一、公有属性和私有属性的区别，公有属性为蓝色字体，修改时可直接修改，无需选中图源则能直接修改，并且所有相同图源会同步修改。私有属性为黑色字体，以 建模的构建，需要选中模型后修改稀有属性才生效。小贴士二，是否计量？照 平面图，配电箱和动力平面图中的配电箱重复识别，重复计量，选中其中一个配件箱属性修改为是否计量，改为否。软件有明显的颜色标识，红色预警局势。 小贴士三，批量选择场景一，判断图源是否识别，如批量选择中有构建代表图源已识别，批量选择中无构建代表图源未识别。 场景二，针对某个构件批量选中进行修改，勾选某个构件即可。小贴是四、配件箱底座的基础槽钢处理，在电线导管界面新建管线工程量，电线下表格算料，修改名称，系统类型，材质， 手工量表达式即可完成计算工程量。接下来我们进入到软件当中，给大家演示一下四个小贴士。 接下来我们进入到软件当中，给大家操作一下，针对于前面所讲到的内容，那对于第一个我们的公有属性和私有属性 这里呢？我们找到我们的带 en 的这个插座，那为什么找到这个插座？我们来 cd 图纸当中看一下，带 en 的这个插座，也就是我们的安装安全型防水单向二三级插座， 最低高度呢，与其他插座是不一样的，他的最低高度是一点五米，在这里呢，我们在设备体量的时候，针对于这个插座并未进行标高的一个调整，在这里我们切换到软件 当中，找到这个插座，选中之后呢，在我们的属性当中看一下，他的标高是按照层的标高加零点三走的，那通过我们的材料表中，我们发现他的一个最低高度是层的标高加一点五。那修改完成， 定式选中图源进行修改，因为是黑色字体私有属性，当你再次选中的时候，他的标高你做调整，这是第一个公有属性和私有属性的区别。第二个是否计量， 针对于负二层照明配电箱的一个识别，在这里我们能够看到 b 二 a l r 啊，然后在动力平面图中识别了一遍，在我们的照明平面图当中他也识别了一遍，所见即所得，那在 这里我们的 b 二 a l 二的工程量就提取了两遍，针对于这种情况，大家在做工程过程当中，这样的图纸比比皆是，那我们该如何处理？ 我们用到配电箱属性当中的是否计量？左侧点击到配电箱柜，选中我们的其中一个配电箱，那在属性当中同理有一个是否计量？软件默认所有的构件都是计量的，如果不需要计量，下拉箭头选择否？ 这个时候呢，照明平面图当中的 b 二 a l 二这个配电箱他就没有计量，对于算量软件来说，这个构件如果不进行计量，他会用红色的颜色明显给我们标识出来。第三个批量选 则，那对于批量选择有两个应用场景，第一个我们可以通过批量选择查看当前楼层哪些构件已经被识别了，在这里罗列出来的都是以实 别的勾践，这是第一个，那第二个场景呢？我们想要通过批量选择进行快速的删除某个图源，看一下，在这里呢，比如说我们找带蓄电池的吸顶灯，点击确定，那看一下，我们带蓄电池的 吸顶灯就都会被选中啊，都会被选中，那这个时候呢，点击我们的右键进行删除，图源就已经被删除了，这是第二个给大家讲到的批量选择。第三个就是我们的配电箱的基础糟糕， 那对于槽钢来说，我们再去计量的时候，是按照我们的长度来进行走的，那这个长度如何在软件当中给大家呈现出来，此时呢，我们需要点击到工程量表 表格算料，那在下方呢，针对于这个表格算料，他就会有一个弹窗，在这里点击添加， 添加完成名称修改，槽钢系统类型改成奇搭。那我们再去计算的时候，重点需要算的是我们槽钢的一个长度，我们根据配电箱的尺寸把我们槽钢的工程量计算在这里 看一下，我们槽钢计算完成，在这里输入，输入完成之后，那我们的长度在这里就会进行相应的一个 统计，那这就是在我们的小贴士当中给大家分享的四个。第一个，公有属性，私有属性，私有 属性选中进行修改，配电箱重复计算，通过私有属性是否计量来解决。第三个，批量选择可以快速的进行，选中某些图源进行删除。第四个基础的槽钢需要切到我们电线导管，在表格算量当中进行处理。 叮咚安安请你做作业，请大家完成以下操作，一、公有属性，私有属性。二、是否尽量三、批量选择。四、配电箱槽钢。

安全出口标志灯加地下隔层安装，选好之后右键提取进来之后，他就能够按照图纸完整的信息，同样下面也是把他的名称给他提取上来，我们把每一个有错误的好，这个给他加上一个单向， 如果有区分地上地下的，我们也是要相应的去做一些新建，重新的给他复制一个，给他做一个新建即可。 比如说我们这边需要去区分地上地下的鼠上灯双上跟单上分别都要去区分，那我们就再给它复制一行，这个改成地上， 好，这个是第三的部分，那我们后 在识别的时候相应的做一些选择就可以了，然后我们把不需要的这些空列给他删除，这个是我们的规格型号，也是按实际工程去给他进行提取 好，按照这种方法去给他做一些提取就可以了，然后我们把后面不需要的一些列给他删除。这边需要注意的是，我们有一些列是关于标高的一些问题，那我们需要跟后面的标高列给他一一的进行对应。比如说首层雨棚，那首层雨棚的高度是多少，我们去根据图纸上的 信息去做完善，那如果是距地多高的，一般软件会帮我们自动识别，我们检查一下就可以了， 检查完成之后，其他的这些列不需要了，我们就给他做一个删除好，最后一个也是非常重要的，就是对应构建，对应构建里面我们需要查 看有没有识别错误的，比如说我们前面几个都是灯，好，我们检查完成之后就可以不用管它，那再往下看第九列吸顶灯带声控开关软件就把它识别成了开关，那我们同样也要把它改成灯具。 好，我们一一的去做一个检查，然后我们像共用共用电视天线前端箱，我们在后面的识别当中用不到，我们就可以给他做一个删除。 好，那相应的我们选择完成之后，就可以点击确定是真生成了，最后再去检查一下我们的第一行标题栏有没有对应的一些属性的类别，如果有空的列的话，我们一定要记得去做一个删除，然后再点击确定。 大家这样的话就可以看到 我的列构建里面就帮我们列好了各个 不同类型的这个灯具，快速帮我们去做了列下，这个比我们的手动新建会更加的便捷，更加的快速。

前期准备之后就进入现磨算料，这张结将是我们本次课程的重点，会 按照图纸的实际情况给大家讲解工程量的统计数量。统计讲解的整体思路是，首先罗列需要计算的工程量对应的计算规则是什么，图纸上面设备的信息以及具体位置，重点是软件处理思路。 对于电专业需要统计的数量有照明、灯具、开关、插座、配电箱柜以及一些其他的设备如分机等。另外落地柜 需要计算基础糟糕。在一三清单计算规范中可以看到，这些灯具的计算规则都是区分不同的名称、规格等，按数量去进行统计， 电箱、开关、插座以及设备的计算规则也是相同要求。那在软件处理过程中，我们需要了解及修改哪些信息呢？我们来一起分析一下图纸。 在设计说明中，动力配电箱在电井、设备间、车库、居民装，而且箱体高度六百以下时比边距地一点四米， 六百到八百高的配电箱底边距地一点二米。在电器系统图中可以看到电器 脚尖的屁电箱为落地安装，一般统计数量的时候，我们需要用到材料表及设计说明信息， 从材料表中可以看到灯具、开关、插座、配件箱等设备的处理信息，规格、型号以及距离高度， 最低高度影响立管的工程量，所以要根据实际情况进行调整。比如本工程中，普通插座距地零点三米，卫生间插座距地一点三米，而安全出口灯最低高度是门梁顶凹度， 结合建筑图，门高二二点一米，过量高二零点三米考虑，故此距离高度是二点四米。了解了图纸信息之后， 软件提亮的流程为列项识别、检查提亮。不只是数量统计，任何工程量都是按照这个思路走。 通过分析图质后，会看到在平面图上带蓄电池的吸顶灯和单管荧光灯等构件未在材料表上体现出来，我们就可以通过新建新建灯具来完成。这里说下单立管、多立管的区别。 如果下面连接两根水平管，只有一根立管生成，那么就叫做单立管构件。如果一件 一出相连，那么连接的灯具就叫多利管构件。统计数量的构件都可以通过设备提亮进行识别。这个功能可一次性使 识别全楼的某种相同图力的构建，同时完成面向和识别。在使用设备提亮时，需要遵循先标识后图力，先复杂后简单的原则进行识别。 标志识别既包含图力和数字组合，也包含图力和图力组合。 接下来给大家讲解一个更加快速的功能。一键提亮软件会自动筛查图纸中无用的 cd 块图源，减少人工干预， 保证识别的准确性。图力相同但大小不一样的图力，也可自动按一个构件出料，减少二次修改成本，极大的提升断量效率。 但是使用一键提亮有一个前提，就是图例必须为块涂圆，因为图纸中的画涂圆很多，如果直接进行一键提亮的话，很多都不是电专业的快涂圆也会被提取出来。比如卫生器具 签名落落款看起来非常乱，比如卫生器具看起来非常乱怎么办？ 所以一键提亮之前，我们需要把绘图界面中不用识别的图例隐藏掉，只显示我们需要算料的部分，用到的功能是选 选择相同图层显示 cd 图源。识别完灯具、开关、插座等设备后，也可以通过设备表 功能快速统计构建的数量，也可以导出到一个笑文件，如果在核对过程中发现哪个构建有意义的时候，也可以反查到具体位置， 即靠即所得，非常方便。接下来我们进入到软件当中，给大家操作一下上面所讲到的内容。 接下来我们进入到软件当中，给大家操作一下前面讲到的设备提亮，一键提亮以及设备表。首先在软件中切换到建模模块，那对应左侧呢是我们的电器专业，是我们算量的一个前后顺序，那 右侧呢是我们图质。在本工程当中，我们以地下二层的动力照明平面图啊，以这个 为例给大家进行讲解，那在这里呢，我们切换到地下二层照明平面图，双击打开之后呢，在这里我们能够看到我们地下二层的照明平面图， 那我们在前面给大家分享过。首先利用设备提亮，设备提亮软件识别的一个原则是先标识后图立，先复杂后简单，那对应到我们地下二层照面平面图的照明设备，用电设备都在这里。那 对于咱们这套图纸来说，首先呢我们来看一下右侧门有一个插座，标的是我们的 en 的插座，他跟我们普通插座是不一样的，所以他是有标识的一个插座，对吧？然后这第一个是要清晰的，第二个清晰的部位有一个吸顶灯，那吸顶灯 旁边呢？他有一个小的一个独立标识，那通过我们的材料表，我们来去看一下这个小标识是什么，那通过材料表我们能够看到这个小标识呢，是自带蓄电池的，他是自带蓄电池的 一个吸顶灯啊，自带蓄电池的一个吸顶灯，然后这是第二个特殊设备，接着第三个特殊的设备呢？其实 带蓄电池的单管荧光灯，那在这里呢，他也是带蓄电池的，那设计在做图的时候，往往有的时候我们的单罐荧光灯跟我们的蓄电池，他有可能是一个块，图里 有可能是两个图例结合成一个的，但实际我们在去计量的过程当中呢，他就是一个设备，我们算一次量，那这个时候呢，针对于 地下二层照明平面图里面的这些用电设备，照明设备我们清晰了，那切换到软件当中，先来给大家进行一个讲解，那我们前面分享到了针对于设备 提亮他的一个原则，大家务必要记住先标识后图立，本着这样一个原则，我们进行算量，那保证在设备提亮这个环节不会出现问题。 那我前面给大家分析了，有些用户朋友们就会有疑问，那我怎么知道他是一个设备还是多个设备？ 其实呢验证起来在软件当中非常简单，点击设备提亮，当你把这个光标放到这个设备的时候，选中他，你会发现这个设备他的这个标识跟他是整合一体的。好， 这个时候代表他就是一个块图圆。前面给大家分析到的，那对应的我们的这个插座旁边他会有一个标识，当我把后面放到这里的时候，那我发现这个插座他的标识他是分成两个来给大家进行成 线的，那这种呢，就是我们的飞快图源，对于飞快图源来说，我们利用的是设备提亮，这一点希望大家清晰啊。那接下来呢，我们在软件当中来给大家识别一下，点击设备提亮，选择我们的图例， 选择我们的标识，点击右键确认，那这个时候会弹出对话框。对于我们这个插座来说，我们切换到开关插座，那我再去建立的时候，是单利管还是多利管？前面 ppt 当中给大家 讲解到了单立管和多立管的一个区别，那对应图纸当中，我们这个地方需要建立的是我们的多立管的插座， 那在这里他的名称，我们去我们的图纸上面来找一下，找到我们的设备表，然后我们来看一下安装安全型防水单项二三级插座名称，给他输入啊，在这里 手动进行输入啊，在这里呢，我就简单给大家演示一下啊，简单给大家演示一下啊，名称我就不输那么多内容了。好，那对应的呢，我们名称在这里有了，那接着往下走，看一下他的一个可连立管的根数，那根据前面来走， 我们是个镀杆的一个情况，有了这个之后，那接着往下走，我们再点击设备提亮的时候，这个地方他会有一个识别范围，如果说你不选择识别范围，那默。

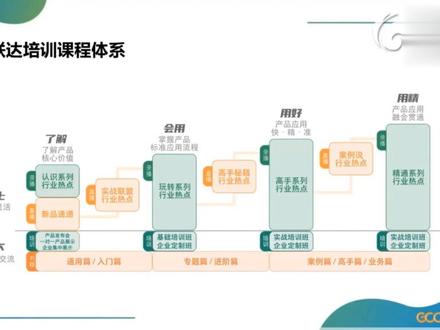

大家好，欢迎大家进入建筑课堂学习本次课程，今天的课程将以学练册频道全新方式进行。本 本次课程我们以六号公寓楼为例进行讲解，通过一边学习一边练习的方式，让您掌握工程处理思路、方法及注意事项。在观看视频期间，记得回答牛牛老师为你准备的问题， 记得打开软件跟着老师操作。希望通过本次课程的学习，让大家不仅仅是学会这一个工程，而是掌握使用算料软件处理类似工程的思路及处理问题的方法。我是广联达课程委员会编委 刘清华，希望通过今天的讲解能对大家的工作有所帮助。在具体讲解课程内容之前，先给大家介绍一下广联达课程体系。广联达公司给用户朋友们打造了一整套课程学习体系， 保证各阶段用户都能学到适合自己的内容。在学习和使用软件的过程中，通常可以分为四个阶段，第一阶段，刚刚接触软件，了解软件。第二阶段，掌握基本功能和操作流程，会用软件。 第三阶段，掌握了软件的快捷操作，遇到问题有处理思路，能用好软件。第四阶段，软件灵活应用，达到佣金阶段。我们的系列课程正是围绕这四个阶段设 设计的，能帮助大家缩短学习周期，快速成为应用软件的高手。每个阶段的课程都会分为线上和线下两种，可以根据您的时间自行选择学习方式。 线上的课程也会分为直播和录播两类，线下的课程会分为分支线下的培训班，还有书籍类学习。整个课程体系就是希望帮助大家从软件会用、用好、用精到融会贯通。 接下来我们清晰一下本次课程目标，这个目标是给牛牛老师定的，同时也是给大家定的，希望通过本次学习能够达到以上两点要求。本次课程适合会 gqi 二零二一基本流程，但不能独立完 完成算量工作，需要边学边练的预算人员。宝莲达也是首次以学练测评的全新方式， 帮助大家快速融汇贯通完成案例工程的绘制。网联达安装算量支持 通用安装、工程、电器智控、弱电、给排水、消防、通风、空调、产奶、燃气、工业管道七大专业的三维算料模式。并且金融市场上各种电子格式的图纸导入， 包括 cd 图纸、天证图纸及 ptf 等。通过智能化的识别、可视化的三维、专业化的计算规则、灵活化的工程量统计、无缝化的计价导入，全面解决安装计量各阶段手工计算效率低、 难度大等问题。广联达安装算量通过智能化识别，达到高效建模的目的，全面解决安装算量在数量及长度、工程量统计方面的问题， 效率成倍提升。软件内置计算规则，减少遗漏，真正帮助造价人员从繁注脑算量工作中解放出来。灵活化统计出量软件提供多角度的报表，满足不同人员不同纬度的统计需求，出量的同时可以进行 精细化检查。可视化三维形象，逼真直观，方便轻量化，实现避母应用的需求。安装塑料软件真正帮助造假人省心省力，降低成本，同时也为企业个人积累数据。 本次课程将分为三个章节，为大家讲解前期准备、建模算量和汇总出料。前期准备就是算量的准备工作 证，我们后期能够快速准确的出量。剑魔算量这部分主要讲解数量、长度和零星等工程量的处理方法及注意事项，汇总出量，给大家讲解灵活提亮的高效方法。

以及区分根数的识别。识别完照明系统下 wl 三、 wl 四和 wl 八三趟回路之后，我们发现 wl 四回路与配电箱之间的桥架是没有辐射电线的， 那针对配电箱连桥架连配管这种情况，我们软件提供了设置起点和选择起点功能来对桥架进行辐射线。首先找到设置起点功能，触发设置起点， 看右下角提示，请选择桥架端点，我们选择桥架与 fw l 一配电箱之间连接的起点，鼠标变成手型， 左键点选即可设置起点切换选择起点。选择起点是根据 w l 四的与桥架连接的配管， 是一段逆向的配管，触发选择起点功能，左键点选连接的配管，右键确认 沿着 w l 四与桥架连接的配管往回找，找到配电箱，左键点选绿色贯通，点击确定 即可对 w 二字回路到配电箱之间的桥架进行复线。我们可以触发检查回路功能， 点选配管可以查看整个 w 二、四回路的工程量 以及 w 二、四回路的三维立体的亮显的效果。点击右键，点击二零按钮，回到平面还可以继续对其他回路进行回路检查， 点击右键，再点击右键退出检查回头命令。为了防止遗漏工程量，软件提供了漏量检查功能，在功能搜索方输入漏量 回车就可以找到漏量检查。触发漏量检查按钮，点击检查就可以对 平面图中还没有识别的图块进行反查，然后继续进行整体的工程量的排查，保证不漏量 对整个电器工程算了完毕后，我们可以切换到工程类业前触发汇总计算，对整个工程进行汇总， 汇总计算完毕后，我们可以通过分类工程量和报表预览进行查量。汇总计算完毕，触发分类工程量，可以切换不同的构件类型 来进行灵活的茶量，也可以设置构建范围和分类条件来灵活的进行茶量触发报表浏览按钮，对 电器专业下的管线和设备可以查看更加详细的工程量，通过报表反查，可以在对量过程中进行灵活的对量 返回报表。

前期准备之后就进入建模算料，这张结将是我们本次课程的重点，会按照图纸的实际情况给大家讲解工程量的统计 数量。统计讲解的整体思路是，首先罗列需要计算的工程量对应的计算规则是什么，图纸上面设备的信息以及具体位置， 重点是软件处理思路。对于电专业需要统计的数量有照明、灯具、开关、插座、配电箱柜以及 一些其他的设备，如分机等。另外落地柜需要计算基础槽钢。在一三清单计算规范中可以看到， 这些灯具的计算规则都是区分不同的名称、规格等，按数量去进行统计， 配电箱、开关、插座以及设备的计算规则也是相同要求。那在软件处理过程中，我们需要了解及修改哪些信息呢？我们来一起分析一下图纸。 在设计说明中，动力配电箱在电井、设备间、车库、居民装，而且箱体高度六百以下时比边距地一点四米， 六百到八百高的配电箱底边距地一点二米。在电气系统图中可以看到电气小间的配电箱为落地安装，一般统计数量的时候我 我们需要用到材料表及设计说明信息。从材料表中可以看到灯具、开关、插座、配件箱等设备的处理信息、 规格、型号以及距地高度。距地高度影响力管的工程量，所以要根据实际情况进行调整。比如本工程中 普通插座距地零点三米，卫生间插座距地一点三米，而安全出口灯距地高度是门梁顶高度， 结合建筑图能高二二点一米，过量高按零点三米考虑，故此距离高度是二点四米。了解了图纸信息之后，软件提亮的流程为列项识别、检查提亮不只是数量 统计，任何工程量都是按照这个思路走。通过分析图质后，会看到在平面图上带蓄电池的吸顶灯和单管荧光灯等构件未在材料表上体现出来，我们就可以通过新建新建灯具来完成。 这里说下单立管、多立管的区别。如果下面连接两根水平挂，只有一根立管生成，那么就叫做单立管构建。如 过一进一出相连，那么连接的灯具就叫多利管构建。统计数量的构建都可以通过设备提亮进行识别。这个功能可一次性识别全楼的某种相同图例的构建，同时完成面向婆识别。 在使用设备提亮时，需要遵循先标识后图力，先复杂后简单的原则进行识别。 标志识别既包含图力和数字组合，也包含图力和图力组合。接下来给大家讲解一个更加快速的功能。一键 提亮软件会自动筛查图纸中无用的 cd 块图源，减少人工干预，保证识别的准确性。图力相同但大小不一样的图力， 也可自动按一个构件出料，减少二次修改成本，极大的提升断量效率。但是使用一键提料有一个前提，就是图例必须为块 涂圆，因为图纸中的块涂圆很多，如果直接进行一键提亮的话，很多都不是电专业的块涂圆也会被提取出来。比如卫生器具 签名，若若款看起来非常乱，比如卫生器具看起来非常乱怎么办？所以一 键提亮之前，我们需要把绘图界面中不用识别的图力隐藏掉，只显示我们需要钻量的部分，用到的功能是选择相同图层显示 cd 图源。 识别完灯具、开关、插座等设备后，也可以通过设备表功能快速统计构建的数量，也可以导出到一个笑文件， 如果在核对过程中发现哪个构件有意义的时候，也可以反查到具体位置 及看及所得，非常方便。接下来我们进入到软件当中，给大家操作一下上面所讲到的内容。 接下来我们进入到软件当中，给大家操作一下前面讲到的设备提亮，一键提亮以及设备表。首先在软件中切换到建模模块，那对应左侧呢是我们的电器专业，是我们算量的一个前后顺序，那 右侧呢是我们图质。在本工程当中，我们以地下二层的动力照明平面图啊，以这个为例给大家进行讲解，那在这里呢，我们切换到地下二层照明平面图， 双击打开之后呢，在这里我们能够看到我们地下二层的照明平面图，那我们在前面给大家分享过。首先利用设备提亮，设备提亮软件识别的一个原则是先标识后图立， 先复杂后简单，那对应到我们地下二层照面平面图的照明设备，用电设备都在这里。那对于咱们这套图纸来说，首先呢我们来看一下右侧门有一个插座， 标的是我们的 en 的插座，他跟我们普通插座是不一样的，所以他是有标识的一个插座，对吧？然后这第一个需要清晰的，第二个清晰的部位有一个吸顶灯，那吸顶灯旁边呢？他有一个小的一个图力标识，那通过我们的材料表，我们来去 看一下这个小标识是什么，那通过材料表我们能够看到这个小标识呢，是自带蓄电池的，他是自带蓄电池的一个吸顶灯啊，自带蓄电池的一个吸顶灯，然后这是第二个特殊设备，接着第三个特殊的设备呢？其实 带蓄电池的单管荧光灯，那在这里呢，他也是带蓄电池的，那设计在做图的时候，往往有的时候我们的单罐荧光灯跟我们的蓄电池，他有可能是一个块图里 有可能是两个图里结合成一个的，但实际我们在去计量的过程当中呢，他就是一个设备，我们算一次量，那这个时候呢，针对于地下二层照明平面图里面的这些用电设备，照明设备我们清晰了，那 切换到软件当中，先来给大家进行一个讲解，那我们前面分享到了针对于设备 提亮他的一个原则，大家务必要记住先标识后图立，本着这样一个原则，我们进行算量，那保证在设备提亮这个环节不会出现问题。 那我前面给大家分析了，有些用户朋友们就会有疑问，那我怎么知道他是一个设备还是多个设备？ 其实呢验证起来在软件当中非常简单，点击设备提亮，当你把这个光标放到这个设备的时候，选中他，你会发现这个设备，他的这个标识跟图 他是整合一体的。好，那这个时候代表他就是一个块图圆。前面给大家分析到的，那对应 我们的这个插座旁边他会有一个标识，当我把光标放到这里的时候，那我发现这个插座他的标识他是分成两个来给大家进行成 线的，那这种的就是我们的飞快图源，对于飞快图源来说，我们利用的是设备提亮，这一点希望大家清晰。 那么接下来呢，我们在软件当中来给大家识别一下，点击设备提亮，选择我们的图例， 选择我们的标识，点击右键确认，那这个时候会弹出对话框。对于我们这个插座来说，我们切换到开关插座，那 我在去建立的时候，是单立管还是多立管？前面 ppt 当中给大家讲解到了单立管和多立管的一个区别，那对应图纸当中，我们这个地方 要建立的是我们的多利管的插座，那在这里他的名称，我们去我们的图纸上面来找一下，找到我们的设备表，然后我们来看一下安装安全型防水单项二三级插座名称，给他输入啊，在这里 手动进行输入啊，在这里呢我就简单给大家演示一下啊，简单给大家演示一下啊，名称我就不输那么多内容了。好，那对应的呢，我们名称在这里有了，那接着往下走，看一下他的一个可连立管的根数，那根据前面来走，我们是个多高 边的一个情况，有了这个之后，那接着往下走，我们在点击设备提亮的时候，这个地方他会有一个识别范围，如果说你不选择识别范围，那默认。

接下来进入到软件当中，给大家演示一下前面所讲的功能。首先第一步设置起点， 要告诉软件我们的气垫从哪里开始计算，是从配电箱出来的第一根竖向翘架点， 设置起点在配电箱与竖向桥架相连的位置，点击弹出来的对话窗口是我们的竖向桥架的底标高，点击确定起点设置成功之后，会有一个黄色的小叉，代表起点已经设置成功。 到后面我们的 b 二 a l 二与我们的桥架相连，那对于这块来说是我们的，通过前面图纸分析得出这是我 l 回路， 可以快速的通过单弧论给他进行识别，左键选择，右键确定，找到五回路，点击确定。识别完成之后就要把图质放大去看一下，那我们的五回路定位与桥架相连，通过拉伸 l 五回路与桥架相连， 相连完成之后，那对于软件我们所见即所得，现在的 l 五回路我们再去计算的时候，只有肉眼看到的这块的工程量。那事实上 接下来我们看第二种情况，配电箱通过导管与墙架相连如何处理？我们需要先把负二层 b 二 alc 零 a 配电箱位置的桥架设置成起点，然后找到连接 b 二 al 一的导管给他选择起点，我们刚才设置的起点右键确定即可。与桥架相连的导管选择过起点后会变成黄色， 便进行检查。选择起点完成后，我们可以使用检查回路的功能检查一下回路是否计算完整，桥架里面的线缆也会动态显示，清晰明了。 除了检查回路功能，我们还可以使用线缆功能让软件显示出各段导管桥架里面的线缆根数和规格也非常直观。另外一个 非常实用的功能就是计算式，它可以帮助我们记录整个计算过程，显示详细的计算公式，并且能够反查 定位到平面图中，我们能看到每一个数字的来源，并且支持导出到一个笑，让我们绝对的结果放心。接下来进入到软件当中，给大家演示一下前面 所讲的功能。首先第一步设置起点，那要告诉软件我们的起点从哪里开始计算是从配电箱出来的第一根竖向桥架点击设置起点，在配电箱与竖向桥架相连的位置，点击 出来的对话窗口是我们的竖向桥架的底标高。点击确定起点设置成功之后，会有一个黄色的小叉代表起点已经设置成功。到后面我们的 b 二 a l 二与我们的桥架相连，那对于这块来说是我们的， 通过前面图纸分析得出，这是我 l 五回路，可以快速的通过单弧类给他进行识别，左键选择，右键确定， 找到五回路，点击确定。识别完成之后就要把图纸放大去看一下，那我们的五回路并未与桥架相连，通过拉伸 l 五回路与桥架相连 相连完成之后，那对于软件我们所见即所得，现在的 l 五回路我们再去计算的时候，只有肉眼看到的这块的工程量，那事实上我们的 l 五回路在计算的时候是从我们刚刚设置起点的位置开始，那 在这里我们需要告诉软件这个竖向他的管在计算起点的时候是从前期设置起点，所以在这里点击选择 起点，选择这根管，告诉软件他的起点所在的位置，选择起点 右键确定起点。设置成功之后，那在这里我们在巧架当中能够看到我们穿管线的一个具体信息， 那设置完成之后呢，检查的方法有两种，第一个呢，可以通过我们的检查回路，点击检查回路，选中这个管线，那我们能够看到他回路的一个具体信息，选择回路 看一下，在这里我们能看到这条回路具体的信息，这是我们的回路第一种方式。第二种方式呢，剪视线了，点击 显示线了，点击确定。在这里我们把工标放大，看一下桥下里面所穿的线了，在这里能够看到这是我们的第二种方式。第三种方式，点击检查与显示当中的计算式， 看一下，在黑色框的区域下方会弹出我们计算史的相应结果，在这里呢，可以直接双击进行相应的反查，可以直接进行定位，查看计算结果是否准确。 此同时呢，针对于这个计算结果，我们我们也可以进行导出到一个项，我们在使用设置起点，选择起点功能计算桥下内线。来的时候，需要先把起始配电箱位置的桥下设置成起点， 然后再给连接桥架的导管选择起点即可。设置完毕，可以通过检查回路和计算式等方法进行检查。 叮咚，安安请你做作业，请大家完成以下操作，一，设置起点，选择起点。二，检查回路。
