gx works2如何与电脑连接

本次我们来学习一下 g x works 二的程序上传以及下载。首先打开 works 二的编程软件， 点击工具栏中的在线 p o c 读取，在这里要选择你需要读取的 p o c， 我们假设是 f x， 选择 f x c p u， 点击确定， 弹出连接目标设置，点击左上角，双击 打开创口的 com 端口，端口设置，在这里我们需要选择你的下载线是 r s， 是二三二，也就是圆口的以及方口的 usb， usb 口可以不用选择，不用去设置 com 端口，可以进行直接下载。当使用二三二的下载线时，就要设置 com 端口端口号， 那我们实际当中我们的端口号在哪里查看呢？回到桌面右键，点击此电脑 显示更多选项。 win 十或者 win 七的话，会直接弹出这个点击管理， 找到左侧的设备管理器，单击找到 列表中的端口 com 和 l t p， 在这里会显示你当前下载线的一个 com 端口号。当然如果有些学员的电脑他会出现多个端口号的话，此时你只需要 对你的下载线的 usb 口进行插拔，在此过程中，你观察 com 端口号会产生对应的变化，从而判断是哪一个端口号。在这里我们得到的是 com 三， 所以我们在这里的连接设置中 com 端口选择 com 三，点击确定，点击右侧通信测试，弹出已成功与 f x c p u 进行连接，此时就通信成功。当你的端口号选择错误， 当我们换一个，点击确定进行通信测试，此时会弹出指定了无法使用的 com 端口，请在确认 com 端口的设置后再次执行，这就是 com 端口设置错误， 我们将设置设置回 com 三、通讯测试已成功连接，点击确定， 等待弹出页面。 好，这里会弹出在线的数据操作，这里可以选择，你这里就只能选择读取，读取的时候你 你需要选择，你需要选择读取的是程序还是参数还是软元件存储器。这个地方的话，我们直接选择参数加程序，点击右下角执行， 当显示 p o c 读取结束，表示读取完成，点击关闭， 关闭此页面好，读取上来的程序它会自动打开，这就是我们 p o c 当中的程序，刚刚说到的是读取，现在我们进行下载下载，点击在线 p o c 写入， p o c 写入会再次弹出这个下载页面，这里的话选择一样选择参数加程序， 点击右下角执行，即可完成程序写入。当你打开一个新的程序的时候，再要进行下载，当重复刚开始的步骤，点击左下角连接目标， 当前目标连接，或者所有连接目标双击打开，再次在这里设置连接目标的 com 端口号。你的通讯方式是通过 r s 二三二的下载线还是 usb？ 选择好后再次进行通信测试，通信连接成功后，点击确定， 此时就可再次进行 plc 的写入。

今天我们一起学习三菱的 p l c 怎么样用以太网与 works two 编程软件进行连接。首先我们打开 works two 软件 进行配置，点击 p l c 按钮，这里选择 fax pro， 然后点击确定这个地方是串口的，我们要改成网口，点击那双击，现在就要看一下我们 p l c 的已太网地址，我们使用默认的已经标注在右下方 p l c 上 填上 p l c 的网口地址，幺零点二，四点幺零点二， 确定这个时候连接肯定是连接不上，因为我们的电脑和我们的 plc 不在同一网段。那首先我们要进行更改我们电脑的已太网地址， 找到我们电脑的设定 点已太网，然后点击成手动这个地方，填上 幺零点二，四点幺零五十五，必须和 p l c 在同一网段，否则是没办法连接网关，可以不填，然后按保存 已经设定好 p l c 在同一网段，按下测试，现在显示已连接成功， 点击确定，按程序加参数，然后进行执行，读出 好完成，然后确定打叉，现在我们程序已经读出来了，再监视一下，看一下通讯是否正常。 已经完成 p l c 与三菱的 works to 编程软件使用以太网的连接方式，谢谢大家，如果同学们没有学会请联系我，我会免费为大家送上午餐。

今天我们来学习一下三菱的编程软件 ps works 二、怎么用电脑去和 psa 连接？我们用的软件是 gs works 二、首先打开 gs works are。 假如说我们想要上传的话，上传的话就是从 p l c 里面把程序读到电脑里面来，那么需要点在线 p l c 读取，然后我们选择 p l c 的系列 f x sevure are trading。 这里弹出来之后，在这个地方，如果你选择的是 usb 连接，那么双击这里， 它这里告诉你你的 usb 的线插在电脑哪个端口，那具体是哪个端口，我们来看。打开电脑的设备管理器，使电脑右键， 然后管理 设备管理器，双击，然后在这个 com 口端口这里，端口这里它会出现一个你的通讯线，它所插的一个 usb 口是 com 几，你就记下来。假设是 com 三， 因为我现在没有插插那个 usb 的线，我假设说 come 三，大概怎么改呢？好，这里知道了， come 三之后 好关掉，关掉之后在这里选择 com 三啊。这个传输速度的话，我们默认就好， 其他的都默认，这详细设置都按默认，不用去改它。然后确定，大家看着这里是选择的 r r s 二三二， 确定，你看这里就变成了 com 三啊 com 三。之后的话，假设你现在已经和 plc 连接了，线都插好了，那你点这个通讯测试， 点这个通讯测试，他马上弹出一个通讯成功，因为我现在没有和电脑连接，所以他会要加载一下，就会弹出连接失败， 是吧？等一会 大家看一下，这里写了指定的无法使用的 com 口，说明我这个 com 口是没有用上的， 你们连上了它就不会弹出这个来，如果弹出这个来，说明你的 ctrl 没有选对，或者是你的那根线有问题，再或者你的 plc 那个插口通讯单口坏了，确定，然后再确定， 这样的话你就能和他连接上，你点完这个确定之后，他会弹出一个读取的一个模式，他的一个页面出来，然后你点击程序加参数， 点击执行，就能把你的 plc 里面的程序给读出来。你看我现在没有连接 plc， 所以他还在加载，再次报警， 这是我们的上传 好，我们下载。该怎么下载呢？大家稍等一下，没有和 p l c 连接，在电脑带软件再重新加载 好，如果下载该怎么下载？那我们先新建一个工程， 你新建完了一个工程之后，我先编译一下， 在连接目标这里还是这里当前连接目标双击进去，然后在这里双击进来这个地方。还是选择你现在电脑与 plc 连接的那根线，它插的是电脑哪一个 usb 口， 你找到这个 usb 口之后，点击确定，然后重新测试一下，它会弹出测试成功，然后你再确定这个确定一定要点，不能直接把它这个页面关掉，不然你这个 com 口又还原了。确定 这样的话你就能和你的 p l c 连接上，然后在在线里面 p l c 写入 标志，写的话你如果连接了电脑，连接了 p l c， 它就会马上弹出 你需要下载的是哪些程序，我们一般选程序加参数，然后再点执行就可以， 这就是电脑与 p r c 的一个连接方法。

大家好，我是声控 prc 培训的恒老师，学习 prc 编程，我们要学会在自己的电脑上面 安装这个三零的 plc 编制软件，好吧，今天给大家来讲一下三零 plc 编制软件 gxo 二的详细安装步骤。第一步，我们必须要关闭电脑所有的插头连接，包括我们的三六零安全卫视啊，经商独霸，如果你不关闭就直接安装，有可能会导致这个安装不成功，好吧， 好，我们先把我们电脑所有的刹车软件全部退出，我这里是装了三六零安全卫士，好吧，我右键先把它退出， 点击退出微视，好吧，确定退出之后，我们看一下这个我们电电脑自身带的这个 win 十系统自带的这个杀毒软件，有没有把它关掉，好吧，这个地方打了一个 反弹号或者一个叉，就表示我这个杀毒软件已经退出了，好吧，如果这里打了一个勾，表示他杀毒软件已经开启，我们要点一下左键， 然后把这个地方选择把它关掉，好吧，关关掉，关掉之后，这个地方就会打一个叉或者一个感叹号，就表示已经退出成功了，好吧。然后第二步我们要把我们的杰克斯沃克二编出软件，把它下载到我们电脑上面，好吧，那 这个链接从哪里来呢？我会发一个链接给大家，我是存在百度网盘，好吧，所以说大家第一步就要把百度网盘在电脑上面先装一个百度网盘，好吧，我们先现在双击他把百度网盘打开，好吧，登录进去 啊，我这里已经登录了，好吧，用我们的微信啊或者 qq 都可以登录，好吧？啊，这个是我们的百度网盘，好吧？登录自己的百度网盘，这是第二步， 然后第三步呢？然后分享链接，我把链接分享给你之后，接着我们这里是不是有个链接啊？这是我今天上午分分享给学员的，大家不能说直接在这里点击链接，因为这个链接是在微信或者 qq 上面，你在电脑上面是打不开的。有很多学员是直接点击这个链接，看到没有， 点击链接之后，然后输入这个提取码，然后下载，下载不了，我现在试一下给大家看啊，现在提取码是多少啊？ t 六五零，好吧，我们输入提取码。 t 六多少？我们在电脑上面输入提取码。 好，我们再把它打开一下，好吧？ t 六五零， t 六五零，提取文件啊，提取文件之后我们点击怎么样？这里是不是有一个下载，我们直接点下载好不好？直接点下载， 你看点下载之后，他基本上就卡死了，卡在这里不动了，你就下载不了了，明白啊？所以说我们不能直接点下载好不好？教大家一种方法，教大家一种方法， 因为这个手机跟我们的 qq， 他都属于，不是属于电脑版，你在电脑上面是安装不了的。好吧，那应该怎么说呢？正确的打开方法。记住了，很多学员我发这个链接给他，他说，老师你这个链接不对，我下载不了，那你下载不了编辑软件，那肯定就安装不了了 啊。所以说我们第一步，第一步要在我们电脑上面装一个鼓锅浏览器或者百度浏览器好不好？我现在就 装一个谷歌浏览器，好吧，建议大家，好吧，我现在这里是装了三六零呃，这个软件管家，好吧，我打开三六零软件管家，最好到这里面去装一个三六零软软件管家，或者呃， qq 软件管家都可以。好吧，因为这里面呢，这里面的软件是不带病毒的。好吧，你到其他地方下载 他。有可能啊，捆绑一些其他的软件。好吧，我就直接搜搜索怎么样啊？ 搜索火锅是吧？火锅 啊，搜索谷歌，然后在下面有个浏览器，看到没有，我们或者打浏览器也行，谷歌浏览器是吧，然后点击这个箭头号是吧？好，这个时候你看这个三六零软件管家里面就会给我们默认配置一个 六十四位的，是吧？我们电脑一般是六十四位，系统温室的。好吧，那我就直接点安装啊，大家稍等一下就过来。好吧，一定不能直接点下载啊，因为到时候我发这个链接都是以微信或者 qq 的形式形式发送给大家啊，一般大家找我要这个软件的时候，我都是这样发生，我是存在百度网盘，好吧。 啊，然后我们开始使用，好吧，然后下一步，下一步啊，这个设为莫乱，浏览器就随便你了。好吧，设不设定无所谓，跳过就可以了。好吧，继续 啊，继续，好吧。啊，不用了，好吧。然后呢，我们直接直接这个软件，现在这个谷歌浏览器是不打开了，我们桌面上面就会有一个。什么呀？桌面上面现在是不是有个浏览器？谷歌浏览器好不好？然后我们再点， 点击这个怎么样？链接，点一下他点击这个怎么样？复制链接地址，把这里点一下，复制没有？已复制，好吧？已复制，好吧，然后把这个怎么样？ 关掉，好吧？把这个关掉，复制之后，然后我们记住这个提取码 t 六五零，然后双击谷歌浏览器，好吧？我们前提条件是要把这个百度网盘先打开，好吧？百度网盘一定要先提前打开，好吧？因为我这个软件是存在百度网盘，好吧？ 然后呢？我们双击谷歌浏览器，把这个链接连接，然后呢？敲一下回车，敲一下回车，好吧？ 啊？进来没有？这时候进来了，我们输入提取码，提多少？小写 七六五零，好吧，然后提取啊，这个时候我们提取之后，我们就到了这个桌面，我们直接点击，怎么样下载？不要保不，不要保存到网盘了，我们直接点下载，因为这个百度网盘我们现在是不是已经提前打开了？直接下载 大概是二点二九 g 啊？啊？大概要半个小时或者四五十分钟才能下载完，好吧，我们点击下载，这个时候出来一个要打开这个，呃，要打开这个百度网盘吗？我们点击打勾， 是不是始终始终打开他，然后点击打开，因为我们这个是到百度网盘里面去下载的，知道吧？所以说我们提前要打开百度网盘，一定要记住了，然后打开它，这个时候你看就出来一个设置，下载，现在是不是到我们的百度网盘了？ 就是我们在谷歌浏览器里面反问我这个百度网盆一定要提前先把百度网盆打开，好吧，按照我刚刚的流程来，一步一步操作，好吧？好，这个这个地方我就把它下载到哪里啊？我点击预览，我直接把它下载到我的桌面。桌面是不是选桌面，然后点击怎么样？确定， 确定，一定要记住啊，放在桌面，不要到时候下载到哪里去都找不到了。点击预览，点桌面，这里显示桌面点击什么确定，然后点什么下载，这个时候你桌面上面就会有一个这样的 压缩包，幺五九幺，下载完了大概是二点二九击毙。如果下载完了，你不是二点二九击毙，那等下就证明你没有下载完，就不要安装，如果安装了肯定是不成功的，好吧，好，这个地方我就全部怎么样暂停的，好吧，全部暂停，因为我这个桌面上面已经有一个这个 软件，我已经。啊，我已经下载好了，好吧。啊，我们全部暂停啊，接着我们看一下我们桌面上面是不是有一个这个幺五九幺啊？哎，我刚刚是没有下文的，好吧，没有下文的，好吧，没有下文的，好吧。 啊，那我们就不下载了，好吧，因为我桌面上面已经有了，好吧。啊，我这里已经有了，好吧， 我这里已经有一个了，看见没有？已经有个压缩包。大概下载完了。是多少级啊？二点二九 gb， 大家看到了，不要搞错了，这里就让他下载，大概下载个半个小时四十分钟左右吧，好不好啊？这个时候我们下载完了之后，我们就可以把百度往盆里面 是退出去了，我们就可以把这个百度网盆怎么样退出去了。好吧，就证明我这个软件已经怎么样下载到桌面是不是下载好了？下载好了之后， 然后我们就把这个软件解压，因为他这个是一个压缩包，好吧？一个压缩包，然后我们不要，我们直接怎么样？ 直接选择他，然后右键这里有个什么呀？解压照怎么样？我们解压到当前文件夹，好不好？直接选择解压到当前文文件夹， 不要双击他，不要双击他，安装，好吧，我们先把他解压出来，先选择他左键，然后再怎么样？右键，右键这里有个解压到当前文件夹，好吧，好，现在我解压一下，好吧，解压一下 啊，稍等一下，你按照我这个步骤来装就不会错了，好吧，很多很多学员啊，就因为这个软件下载不了，所以说导致无法安装，没有办法学习，好吧。啊，解压之后我们桌面上面会多 多一个文件，看到没有？ gxo 和二，是不是这个是最新版的？最新版的，好吧，我们双击他，双击他， 这个时候会出来四个文件， dsk 一， dsk 二三根四。好，我们先把这个序列号打开，把这个序列号，这个五三三零七零七五五，把它怎么样？ 把他选择他，然后鼠标复制前面幺四九，把他记住啊，幺四九，记住没有啊？记住他，幺四九，好吧。然后我们点击第一个 disk， 好吧。 dsk， 然后这里有个什么运行，是不是应用程序？第一个不要搞错了，我们是点击第一个 dsk， 双击他，然后这里有个 setop， 然后我们不要双击他，先左键选择他，然后再右键以管理员身份运行，这 不是很关键的啊，然后我们点击他，点击什么？是现在就在安装了，看到没有？请退出安装程序以外的全部程序。对，那我们点确定，好吧，就是我们在安装的过程中一定要保持我们这个电脑要有电啊，等下不要装了一半就没电了。好吧，确定， 然后点下一步，然后姓名呢？你就随便写，比如说我这里就写我们这边的名字好不好？比如说我们在写这边的怎么样 啊？声控，好吧，然后我们这里就是 ps 培训，好吧，随便写，好吧。声控， ps 培训。然后这里呢我们就输入刚刚连接前面是幺四几， 是不是幺四九啊？刚刚是不是教大家记住的幺四九啊？幺幺四九，好吧，然后点什么？下一步安装到哪里啊？我们默认就 会了，默认安装在 c 盘，好吧，你如果想装在其他盘你就更改，好吧，我这里就默认就会了吧。啊？点确定我默认装在 c 盘，好吧，点下一步就可以了吧？点下一步点击怎么样？下一步这个时候我们这个三零的编程软件就在进行安装了，好吧， 安装的过程中不要去操作其他的，让他自己安装，好吧，我现在教大家一步一步把这个编程软件怎么安装上，好不好？ 大家一定要把我这个视频啊啊？一步一步，是不是按照我这个步骤去操作就不会错了？我们电脑现在一般买回来都是温室的系统啊，都可以的，好吧， 气温是都可以好不好？三十二位跟六十四位系统都可以安装。装装之前我们再来讲一下我们装这个软件之前好不好，一定要怎么样啊？ 我把它最小发一下，好吧，最小发，好吧。哎，我们装之前一定要记住了，第一步一定要关闭电脑所有的刹动连接，好吧，要看这个地方一定要打够， 我们电脑自身带的杀毒一定要打个叉，或者打了打了一个斜杠，把三六零杀毒，金山毒霸那些东西全部把它退出去才安装好吧。 然后呢？第三步呢？以管理员身份安装，刚刚讲了没有啊？然后第四步输入刚刚这个序列号幺四九，好吧，幺四九，按照我这个一二三四就会了，好吧，然后下载这个编程软件的 时候，我们一定要啊，不能直接，因为我很多时候人家问我，我都是以微信或者扣扣的形式把这个百度网们的链接发给大家的，所以说大家打开这个时候不要直接去安装，一定要通过谷歌浏览器把这个链接复制到谷歌浏览器或者百度浏览器里面再去安装，好吧， 这是最重要的好吧，啊，这是我们稍等片这个编程软件就会安装成功的。 现在已经晚上凌晨了，因为今天有很多学员那个呃，包括我们的 粉丝啊，然后直播群里面有很多学员这个软件都没有安装上，好吧，所以说晚上我就特意啊发一点时间给大家录制一个软件的安装详细步骤，这个软件是 最新版的，大家放心。好吧，最新版的我也是在官网直接下载的好吧，在官网直接下载的 啊，装的时候不要去操作其他的，让他自己安装就可以了。 装好之后等一下你我们的桌面上面会出来一个怎么样 tx 二和二的快捷图标，好吧，等一下我可以编一些程序给大家看一下。好吧，就证明我们这个软件安装成功了 啊，现在我们轮胎一步一步安装啊，一步一步一步安装，不急， 大家电脑上面一定要先先装一个百度网盘啊，第一步， 把杀毒软件关掉，再讲一遍啊，第一步把杀毒软件关掉，第二步呢？打开百度网门是不是？然后第三步，下载一个谷歌或者百度浏览器，然后复制我发给你的什么。呃，链接到谷歌或者百度浏览器里面去打开， 好啊，然后再点击那个提示吗？点击下载就会了，下载完了之后，我们桌面上面就有一个这样的，这样的。呃， 压缩包，我们下载完了，我们一定要点击右键点击属性，看一下这个压缩包的大小是多少？二点二九 gb 就对了，好吧，因为我们那个原文件也是二点几个机，好吧，如果你下载完了之后，如果只有一点几个机，那就不对，明白吗？就证明你没有下载完成，好吧， 这不很正啊，然后一定要解压，解压到我们的桌面，好吧，解压到我们桌面，好吧，现在已经装完了，我们直接点击什么出现这个方面，我们点确定 确定，然后点击四，给我们配置手册四，然后就会出来一些这样的呃，版本，好吧，我们不用管他好不好，我们直接把它关掉， 点击什么四，然后呢？我们再把它怎么样是不关掉啊？点击怎么样完成，哎，这样就可以了，好吧，装好之后大家有没有发现啊？我们桌面上面就有一个接 x 五口二这个三零的编组链接，好吧 啊，我现在把编程两件打开给大家操作一下，就跟我们直播间讲课是一样的，双击他双击编程两件好不好？我们点第一步，点击工程，点击新建，我们选择我们的 prcfx 系列三优简单工程提醒读确定 啊？比如说我要编一个起跑停电路，最简单的控制我们今天的那个气杆也行，好吧，起跑停也行，控制一台电机。那我就打个 ld 空格，然后 x 零回车，长臂呢？ ldi x 一回车，一般我们就是空格回车，好吧。然后线圈 outygy 零，然后 led y 零呢？之所，然后把它用 ctrl 加三上并上去，然后点击转换， 然后我们点击怎么样？我们家里面如果没有 pc， 很多很多学员是没有买 poc 的。教大家怎么点击这个地方有个怎么样模拟器，点击模拟开始，点击模拟开始，好吧。 啊？点击怎么样？说关闭，哎，这样就可以了，好吧。啊，那比如说我要按下其他按钮，我就用鼠标点击这个地方左键，然后再右键右键，这里有个调试当前字更改，也就是说我把外面那个按钮按按下去，这里就会接通 这个马达，就会转马达转了，没有断开，马达还是转，因为这锁了，是不是？然后我们按一下停止按钮， 单键字更改，把它接通，听到没有报复。如果你不会快捷键的，如果我们要修改程序，就要把这个怎么样？模拟器把它关掉，好吧，我们再把这个程序怎么样？删除掉，好吧，把它全选，把它全选，把它怎么样？ 删掉。现在删不掉了，大家有没有发现啊？程序删不掉了怎么办呢？我们一定要点击这个，这个旁边怎么样？我们把这个怎么样往这边拉， 这里有个什么模式啊？在读取模式下面是不能修改程序的，我们必须要点击什么模式？写入模式，好吧，点击写入模式，我们把这个程序全选。好吧，那不会快捷键的，我们可以在这里怎么样输入怎么样？常开 a x 几？ a x 零，不要打 x 二 回车，好吧，然后长臂呢？ a x 几？ a x 一，然后点确定也行，好吧， 然后线圈呢？我们这里也有，好吧，这个是用鼠标去点的，就比较慢。 y g y 零啊，回车，好吧，自锁呢？我们就这个是有个并联，常开出点 o r， 然后 y g y 零，回车。好了没有？ 程序写完了一定要点击什么转换，转换完了之后再点击什么呀？模拟跟刚刚是不是一样的啊？跟刚刚是一样的哈， 那这样的视频我们就录到这里了，相信大家应该都会了吧，如果有什么问题的大家可以直接给我留言。好吧，我会第一时间给大家解决这个问题。好吧，现在主要是教大家怎么去安装软件 跟在线模拟，家里面没有 prc 的好不好，方便大家学习。好，谢谢大家。

啊，我们有很多那个客户安装软件的时候啊啊总是出现问题，他那个文件打不开呀，打开他没办法下载呀，闪退呀之类的话，都是那个，很多情况下就是他软件没有安装完成， 那软件的安装的话，刚好今天那个有一个电脑是新装的那个系统嘛，然后就来那个录一个安装的这样一个视频。 那首先是这个电脑的话，我只已经装的是一个向日葵，我要投到这个电脑上面来那个录屏吧。 啊，这中间这几个的话，就是啊，目前这个电脑需要安装的几个软件，主要就是这个 gxox 二三零编程软件啊，这个软件的话 就是啊，可以去那个三菱官网下载啊，一般情况下会推荐去官网下载，因为比较大，我们发送比较困难。 然后的话电脑有了软件有软件安装包有了，然后的话把你电脑已经有那个安全管家之类的三六零管家呀，电脑管家之类的，那要记得把那个啊 软件关掉，安全管家关掉，然后的话像这些啊，电脑自带的 windows 的安全中心，把这个病毒和威胁防护也关掉， 关掉了之后的话我们来安装那个 gxox 二啊，因为解压的时间比较长啊，这个电脑比较老，我就先解压出来了， 那解压出来了之后的话，我们先直接安装一下安装包， desk 一 stap 管理员运行 啊，他提示缺少一个插件，那这个插件是在哪里打开呢？我们直接那个电脑是吧？控制面板， 控制面板里面有个系统和安全系统，安全里面有一个程序，程序里面有一个启用或关闭 windows 功能 啊，是不是这第一个点亮确定，那他就会那个搜索安装啊，让 windows 啊自行来更新吧 啊，这个时间比较短的话我掐一下。那现在的话都还是在下载，下载完了之后的话，他会跳转到安装 啊。这个的话就是因为 windows 它是属于 windows 系统内部的一个插件，所以说的话，它的那个其实那个包很小， 安装本身也很小，但是的话他的胶也比较多，这儿的时间就会比较长啊，现在显示完成了吗？那就 已经打开了，打开了之后我们再一次的安装 啊，一定记住 安装包就放桌面，解压的也放桌面，然后解压之后以管理员身份运行， 进行 desk 一的 step， 所有的权限问题都点试。 那这个名字名字和公司名的话是随便填的，产品 id 的话啊，我这边儿可以给一个样本啊，你跟着我说就可以了 啊，这个地方更改一下你安装的目录。因为很多人不喜欢往 c 盘装嘛，那就直接往地盘怼嘛， 是吧。然后他现在的话就进入安装过程了。那如果说是中间弹窗，说是权限问题，允许问题是吧？都点是 我们的软件，我们直接给的也好，还是说是你去官网下载的也好，都是绝对纯净的， 你哪个地方点了否？点了不允许，那你的软件就可能安装不齐了， 因为它本身就是一些插件问题，设计需要和系统对接，然后的话系统爆出来啊，需要你人为确定的嘛。 那中间的细节的话也就这么多，他中间会一直弹这下方的这些小框，然后等他完全运行完 啊，如果说是有弹出权限问题之类的，就点试点允许，那现在的话他自行终于走完了，走完了之后的话， 他是显示这样一个页面，在安装过程中的话，你就不要点别的东西了，然后的话这个地方就点确定就可以了 啊。那其实在这边的话，刚才我们就看得出来 disc 一、 disc 二、 disc 三和 disc 四分别是什么东西。 desk 一的话就是我们的那个主体的那个软件，正常情况下你们只需要按 desk 一就可以了， 然后的话这个是那个分析记录，分析记录的话就是那个 desk 二， 然后包括剩下的几个插件，包括帮助之类的，就剩下的那几个，但那些的话其实正常使用是使用不到的，就只安装 desk 一就可以了。 安装完了之后的话，这个压缩包和那个解压的那个安装包是不是就可以删掉了呀？那放桌面的话就是层次不会深，并且的话你眼睛就看得到吗？ 啊？后期好处理。那现在的话这个软件就安装完成了，我们正常打开， 正常点击新建 好，新建项目成功。 那随便随便输一个指令，或者说是程序 转换编译成功， 然后测试一下保存 网络有点延迟， 保存的话就看你自己愿意往哪里存了 好，保存成功。那注意的话我们现在是安装的是最新的那个软件的话，在某一些老版本的那个软件啊，是打不开的 啊，保存也成功啊，正常的话剩下的就是那个啊，上传下载了嘛，那这个的话就是其他的那个视频了。

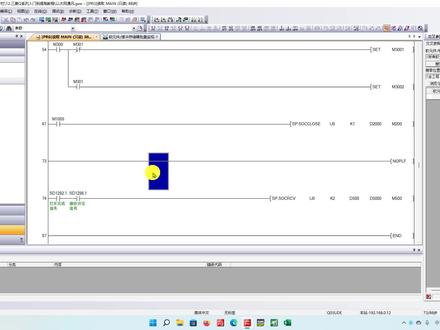

大家好啊，这节我们讲一下用这个以太网内置以太网装口的 cpu 啊，怎么在线连接啊？那么首先呢，我们这个默认呢，我们比如说新建一个工程默认呢？这个，呃连接 任务啊，他有一个默认的啊，我们可以新建一个啊，或者用他原来的，或者改个名，方便我们记忆啊，比如说这个啊，叫呃艾特 啊，网络，网络连接，那么网络连接双击进去之后第一步呢，是我们设置我们这个协议啊，和我们的计算机， 那么计算机这里啊是备器呢，比如说你有这个呃网口，还有 wifi 啊，你选择哪个啊？都可以，或者无 指定他自动找查找啊，我指定他自动查找，但是这协议这里呢，一定要注意啊，你的协议是 tcp 还是 udp 啊？这两种啊，他有区别的啊，有区别的，比如说我们点个确定啊， tcp 这里啊，可以连上，然后再点个 udp 确定啊，那么他还可以连上，那这是为什么呢？我们就要知道他的原理啊，原理呢，我们先看这个工程这里啊，参数在 prc 参数内置已电网端口这里啊，我们添加了很多这个，呃， 三零的协议啊，这个协议呢就是干什么的呢？就是为了我们上一集啊，连片系的，那么这里呢，我添加了 udp 和 tcp 的，都添加了很多啊，你添加了几天 条这个协议就可以同时让几台电脑啊，在线连接这个，呃，连接这个片吸，如果你只有一个 tcp 的啊，比如说我只有一个 tcp 的十六 啊，这这些都删掉了啊？删掉了，这样只有一个，那你呢？只能设置这个连接协议啊，是 tgp 啊，比如说我设置结束， 设置结束之后，那么我这里连接目标这里呢，只能设置 tcp 协议的啊，你一定要注意，就说你如果用 udp 就连不上了 啊，如果说你既想用 tcp 又想用 udp 连接上，那么你一定要注意，就是我要添加 udp 和 tcp 的协议，都要添加这个。假如说我新建个工程啊，大家看我新建个工程，新建个工程呢？ 他，呃，内置已太晚啊，实际上他会给你建立一堆这个协议啊，一堆 prc 三数啊，我们打开内置以他往端口打开设置，他建建立了一堆啊，有地皮一个只有一个有地皮啊，大家注意，一个有地皮呃，十五个 tcp 啊，这些呢，就是供我们连接 这个上一集的啊，连接我们这个编程软件的啊，如果说你不需要改这个参数啊，那么你通过这个 usb 下载到之后啊，必须第一次， 如果是你没有设置这个参数，是连不上的啊，比如说前面的用户啊，把这个协议给你删掉了啊， 你连不上的，通过 usb 连接上之后，下次我们设置好参数之后之后才能连啊。所以呢，我们在设置的时候一定要注意 udp 和 tcp 的区别啊，就说他俩呀，你要不同时都设置上，这样我们不管哪种协议都能连接上啊，要不你就把这个 用你想用的啊， tcp 或者 udp 啊，这具体有啥区别啊，大家可以自己查一下啊，没啥区别，就说我们使用上没啥区别啊，至于他为什么叫 udp， 为什么要 tcp 啊，就是，呃， 有各自的这个形容啊，各自形容，然后这是第一步协议，这里一定要选择好啊， udptv， 第二步呢就是我们呃， prc 这端，假如说你是通过网口啊，直接连到 连到这个片系中的啊，连到片系中的啊，看也能连上啊，就是你如果用个交换机啊，他也能连上，但是会反应慢一点啊，你可以直接选择通过极限器连接啊，然后搜索 网络上的仪态网 cpu 啊，这里就搜出来了，幺九二点幺六八点零点一二啊， q 零三，又第一选择地址填入啊，就填入到这里了，然后确定，确定完之后啊，我们连接， 这样呢会更快一点啊，因为你指定了 ip 啊，他就直接与这个 ip 连接了，如果你不指定 ip 呢，他可能他要自己在搜索一下 ip， 然后才能连接啊， 这是第二步。第三步呢就是选择什么？这个啊，我也不认识这什么啊，就选择这三个，一个是你的 计算机短啊，特别是协议，这个一定要注意。第二个就是你的 ip 地址，第三个啊，片系的 ip 地址，第三个就是这个点上选中之后啊，就可以连接上了啊，然后重新测试啊，确定或者我们在线监控也可以啊 啊，在线监控也可以啊，就是这就是连接以太网端口啊，程序的方式。很多同学反应啊，就我连不上，就是因为你这个邮协议搞错了，是邮递 p 还是 tcp， 你把这搞错了就连不上了啊，大家可以自己试一下。

三菱 plc 端口设置一，插入 usb 下载线，打开 gxox two 软件二，打开项目三，点击我的电脑右键管理设备管理器四， 查看端口 ctrl 视频中。科目三五，查看 gxox two 连接目标，双击可能选一六，修改 siri usb 的 cb 端口与电脑一致。科目三七，点击测试通讯测试八，点击确认关注我，学习更多 plc 知识！

三零编程软件 gx works 二、安装软件在石家庄路杰电子科技有限公司官网下载， 技术支持，下载中心搜索框输入 gx 点搜索， 三款软件均可使用。根据系统进行选择下载安装 egx works 而为例， 解压到当前文件夹， 打开文件，双击 set up exc 进行安装。 根据提示点击下一步， 填写姓名公司名序列好下一步， 选择安装路径，根据提示选择下一步。 漫长的等待过程， 选择安装， 选择安装， 等待安装完成。 恭喜您安装完成， 双击打开编程软件新建工程 tlc 类型选择 软件修改 come。

今天给大家分享三菱程序怎样导入，首先下好三菱软件， 现在双击打开 g x works 二，然后点左上角打开，双击写好程序文件，然后插上 usb 串口到电脑与 p l c 联通，选择你所需串口两百三十二按确认，然后点工具写入 p l c， 然后点中间有个参数与运行点确定就完成了。是不是很简单，记得给我点关注哟！没有软件评论区，留言邮箱即可。

嘟嘟嘟， 嗯。

如何实现三零 ps 软件之间的通讯？三零 plc 编程软件有两种， gxty logo 和 gxbox， 先连接外围设备用的 usb 连接口，再连接外围设备用的 rsr 连接口，这两个接口都可以连接编程软件，进行程序写入和监控等。有的型号没有 usb 接口，用一根编程线将 plc 与 电脑 usb 接口连接就可以通信了。 usb 和 is 四二二接口的连接线有以上两种，迷你 usb 与八针脚 i 四二二连接线。连接完成后，我们进入 plc 编程软件进行连接，目标 nex。 我们需要在计算机和 i f 选择接口类型，根据你连接的 plc 接口来决定。如果你 你连接的 usb 接口就选择 usb， 如果是 i s 四二二，就选择 i s 杠二三二 c， 这个一定正确选择，不然会通信失败。如果选择 i s 二三二 c， 需要选择抗端口和传输速度，传输速度选择越大通信越快，以及考入程序也很快。抗端号如果不知道，在社会管理器查看下即可。

今天给大家讲一下如何采用网线跟通用型 q 系列 cpu 进行通讯连接。首先打开 gxox 二变成软件，选择新建工程，这里的信念，我们选择 q 系列 cpu， 在这里选中我们的通行 cpu， 我们当前使用的型号为 q 零三 udv， 简单工程为基金图。然后呢，我们在这个连接目标位置处，我们选择当前连接目标，那我们在计算机册呢，需要选中 snat bobo 的，也就是说移态网的网卡选中之后呢，他会提醒选择新项目时，当前的设置会丢失，点击是否确定，我们选择是 我们再进入他，这个时候我们可以看得到，那我们所对应的为网络号是一号网络，一号站 ccb 协议，我们点击确定，不用管他。然后呢，我们选择这个 prc 模式，选择 prc 模式他有两种 连接方式，我们今天先讲，第一种是仪态网直接连接，我们选择仪态网直连，意思也就是说我们当前只有一台 cpu 进行连接，选好之后，其他站指定我们选择第一个直连，然后再选择通行测试， 那么当前如果弹出无法与 啊，这个是我们设定在同一个网段，那么这台 prc 的网口的网段是幺九二点幺六八点一，我只要保证后面一个数字不一样就可以了，死网演法为二五五点二五五点二五五点零，点击确定， 我们再来点击通行测试，这个时候呢我们就已经成功的跟扣零三 udvcpu 呢进行连接上了，然后点击确定保存呢通行参数。

大家好，今天给大家讲一下三菱 plc 的软件 gx works to 的安装方法， 大家可以通过这个网址，这是百度网盘分享的网址，然后来获取这个软件，或者是扫一扫上面的这个 这个小程序的二维码，也能够获取这个软件。获取到这个软件之后呢，然后就是现在在桌面放着的这个文件夹， 打开这个文件夹，里面有 d 四个一和 d 四个二，打开 d 四个一，里面有赛踏吧，然后双击关键，然后选择是， 然后确定，然后点击下一步，这块姓名就随便编一个，哎哎哎，公司名称，哎哎哎，然后下面是输入妙妙妙，怎么办？就百度吧， 百度搜索三零 pmc 没有了啊，这里就找到了，然后五七零， 前面是五七零 七零，然后点击下一步，然后在这里更改 当前安装目录，然后安装目录可以自己新建一个，比如说在 c 盘里面， c 盘里面我之前建了一个三菱 pmc， 然后把这里面东西全删了， 然后现在这里面就是空的了，没有了，然后在这里面更改 看看，选择 c 盘， c 盘下载， 但是你也可以选择 d 盘、 e 盘或 f 盘刚才新建的文件夹。三零 plc， 然后点击确定， 点击下一步，然后再点下一步，然后就开始安装。 这三菱的软件要比西门子的软件好装多了， 特别是西门子的博图六幺六，太难装了。 跟大家说一下啊，想要软件的扫描这面的二 二维码或是这个你们复制不了，只能是一个字一个字敲上去，敲到网页里面去，用百度网盘来下载， 百度网吧下载会很慢，但是免费的嘛，免费的就凑合着用吧， 然后你获取到软件就可以按照我现在录的这个方法来一步步进行安装，安装好了后面就可以跟着我进行了，下一步得学习， 然后点击确定， 然后点击确定是，然后关闭，然后点击完成，这样就安装好了。现在咱们这个软件就安装到了这里，然后双击打开， 然后试验一下这个软件，看能怎么样，能不能用，然后新建一个工程，点击这里 新建，然后选择 fxcpu， 然后是这是 fx 三 u， 然后提醒图，点击确定， 然后在这里听见一个常开的 x， 然后输出来个 v 零 一车，然后编一下，然后模拟， 然后勾选处理责任， 然后点击这个， 然后选中 x 零欧文 哦一下，然后 x 零接通外零得得电， 正常软件没有问题。好了，谢谢大家。

今天我们要学习如何利用 q 零三 u d b c p u 内置仪态网口与我们的 j x walk star 进行连接的设置方法。首先我们来看一下 q 零三 u d b 与计算机连接有哪几种方式， 第一， usb 连接。第二，以太网连接。第三，其他通讯方式连接，例如 c c 令卡、 c c 令卡 e q 等。我们本次要演示的是以太网连接，那么我们的以太网连接有哪几种方式呢？首先是我们的 c p u 内置以太网口连接， 第二我们可以使用以太网模块进行连接。本次我们演示的是 c p u 内置以太网口连接。下面我们来看一下具体软件是如何操作的。 我们打开软件，点击导出按钮，选择 q c p u q 模式，点击确定 软件会弹出连接目标设置。首先我们看一下默认的计算机册，我们是是使用的是 usb 进行连接，此时因为我们需要演示的是内置已开网端口进行连接，所以我们的计算机册也需要改成 is next board。 当改为 is netboard 之后，我们需要在我们的 cpu 侧，我们选择的是 cprc module， 它指的是 cpu 模块。 由于我们不需要和其他站进行连接，直接连接该 c p u， 所以我们其他站指定选择 no c p c 被培训， 此时我们可以看到该协议是 p c p ip， 地址是零点零点零点零。我们进行通讯测试，发现我们无法与 p o c 通讯，这个时候我们需要双击 p o c model， 选择已开网直接连接点， 点击确定，我们可以发现我们的协议变成了 udv udp， udp 这个协议的特点是我们可以不在同一个网段也可以进行通讯，我们点击通讯测试， 发现通讯已经成功，点击确定。除了 udp 的一个连接方式之外，我们还可以利用 tcp 的一个协议进行连接，那下面我们来演示一下如何进行 tcp 的连接。首先我们把程序关闭， 然后我们再次点击导出按钮，点击 q 模式确定， 选择已开网版卡，选择 p l c model， 选择 no specification， 此时我们双击 p o c model， 我们可以看到 ip 地址是零点，零点零，我们需要搜索已太晚，内置 c p u， 然后我们可以双击，此时我们的 ip 地址会自动映射我们的 cpu 的 ip 地址，点击确定，然后我们进行通讯测试， 我们发现已经连接成功。大家需要注意的是， p c p 连接的情况下，我们的 p c 的 ip 地址需要和我们的 p l c c p u 是在同一个网段上，由于我的 p c 已经设置了同一个网段，所以说它是可以成功连接的。当我们如果说 我们的 pc 的 ip 端口的 ip 地址和我们的 cpu 不是在同一网段是无法进行连接的。以下是我们的内置以太网口的两种以太网连接方式，谢谢大家的收听。

连接 usb 数据线，以便在电脑上对 cpu 模块进行写入。读取。 cpu 模块前面下方有一个写有 usb 的盖子，将其打开。 将 usb 数据线插接到 usb 数据线连接口上。
