奥迪a3行车记录仪保险盒走线教程

i saw love。

老铁问行车记录仪自己能不能安，这个线怎么接？其实非常简单啊，记录仪安了，只要在你的风挡上找个合适的位置给它粘上就好。线呢，顺着顶棚和 a 柱顺到保险丝盒这个位置，重点就是接保险的电源。 一般的行车记录仪呢，有三根线，一根打铁，一根 acc， 还有一根长电。我们在保险丝盒取电的时候，一定要找没有电脑控制的这个保险丝，比如说灯光的， 点烟器的，你千万不要找气囊电脑或者是发动机电脑的啊，这种线的话接上去容易亮灯的。 这台车威力我们可以看到保险丝盒写的二十二号保险和二十三号保险为灯光保险。现在我们需要的呢，就是找到一个藏火和一个 acc 的控制，关闭点火开关，拿出我们的便携式万用表，这个万用表是自动挡控制的啊，不需要你调控 表的大铁线，接到车身任意的大铁点，万用表红线接二十二号段子，发现没有电源，接二十三号段子，发现有电源，说明二十三号段子为藏火线，可以接行车记录仪的长电。我们再打开钥匙开关量二十二号段子，发现二十二号保险的位置是有电的， 说明二十二号保险位置为 acc 控制线，可以接行车记录仪的 acc 控制端。我们重点讲一下，测量接记录仪的线的时候，必须用这种万用表来测，不能用失灯测， 因为这款自动挡的外表能测出详细的电压，而失灯呢，只能测出有没有电。如果你接的不是十二伏的电压，而是信号线，失灯也会亮，那么不但行车记录仪没有接好，而且车辆还会出现一系列的故障。 两根电源接好，最后把打铁线接到车身大地点上，这样行车记录仪就安装完毕。老铁们，你是不是也想试一试呢？

记录仪接保险的方法，我们的主驾驶的左侧打开之后会看到保险，直接用电瓶去测试，三线的话是有皮条可以打开，直接塞进去就可以了， 然后翘板的话，只说有卡扣的地方直接去翘就能翘下来，翘下来之后把线穿过去，先搭铁，黑色是搭铁 啊，搭上铁就可以了，然后搭铁的时候注意一下是没有油漆的啊，就可以。然后直接用我们电笔去测试，不通电的情况下找几个哎，有电的找其中的一个保险区，取下来之后 测一下两边是哪方通电，如果是像这右边线不通电，线有线一端就在右边插上去，那就可以了，黄线是长电。 然后我找我们的 acc， 在不停通电的情况下找几个保险不通电，然后这时候取其中一个通上电，通电的时候你就看到 我们的电笔就会亮，一关上电电笔就不亮，这就是 acc， 也就接我们的红线就可以了啊，拔掉保险直接拴上我们的线，直接插上去就 ok 了， 就这么简单就可以了，然后我们直接去测试一下。

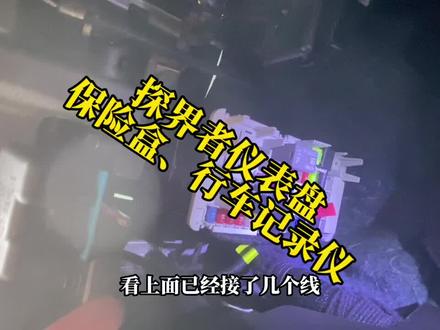

大家好，今天咱们说一下汽车仪表盘下面这个保险盒，咱们先看一下位置啊，进来车以后方向盘，然后在左侧这个位置往下走，这个位置是 obd， 不用管他这个，也不用管他前盖的开关，然后再往下 才是他的位置看一下，就这个位置不太亮，打个光， 光线不太好啊，我打个光看这个就是那个保险盒，然后这边有个小，算是一个小按钮吧， 手轻轻一按他就下来了，然后我把它拿下来，可以看到整个孩的位置。 先看一下构造吧，长这个样，看上面已经接了几根线，这个线不说，咱们看一下啊，怎么判断里边哪个是干嘛的？首先 拆掉这个盒子，里边上面有标记每个位置 fg 或者 kgkg， 之前说过属于继电器 f g 呢，这个是保险丝，然后右边这个保险丝的功能，但是他写的全是英文，这个时候就用到我们那个手册上面，我是打印出来了中文的 版本，看一下啊，我刚才忘了调焦了，然后看一下啊，中文版本的，我稍微离近点来看一下， 然后我们根据这个上面的这些孔位的位置，来判断一下他的第几个在哪个位置。 然后呢，下一步咱们是能看到的，能看到这里边我这已经装了有几个， 看到里面装了有几个保险丝，装了几个线，你看装了两根线，这个是干嘛的？因为我这个装了有一个原车的行车记录仪， 行车距离带了四根线，其中有一个就是这个，看标个红标签，写个 acc， 这个这个是那个点燃器的一个线， acc 点燃器，这属于保险丝里边点燃器这个位置， 然后呢旁边还有一条线是个黄标签，上面写个毕加，可能看不太清楚这个位，这个呢？ 呃，这个我大家看一下吧，这个位置你说他是干嘛的吗？他属于长电，什么是长电？比如说喇叭，呃，电动座椅， 长电是什么？长电就是说咱们车辆没点火，就是没通电的情况下，他依然可以有电。给大家演示一下啊，比如说电动座椅， 先看一下啊，车辆没有通电，我就开个车门，然后咱们主驾驶这个电动的，然后现在我离远一点看一下啊， 看一下他，他依然有电， 这个叫长电，看一下多没量。没通电，这个叫长电，但是 acc 结的点烟器，然后这个 acc 什么意思？ 因为咱们有的车，你看啊，咱们自动挡的车，看看这边就只有一个按钮，上面写的，你看开始停止 stat 吗？但是手动挡的话，一般上面可能钥匙上面有那 offer 开关或者唠嗑开关 锁定的，然后上面有 accacc， 就是通电的意思， acc 就是接通，呃，全车电源的意思。那 acc 咱们可能很好多人都听过这个词， 哎，也不知道他什么区别。 acc 实际上有几种啊？看着保险丝吧，保险丝上面这 acc 实际上就是咱们这个车上点烟器， 当然了，咱们这个车是 f 三十七点烟器，然后还有一个呢，就是车辆通电开关，比如手动挡的好多都是上面就可以到 acc 档，车辆通电，但是不一定打火，这 acc 通电的按钮就跟咱们这个不踩刹车按一下性质一样。车辆通电， 然后呢，还有一个就是 acc 自适应巡航，但这几个三个可能名字都带 acc， 但是他这是都不相关啊， 他是都不相关的，所以说这个不用纠结这个就行了。然后呢，咱们说一下这个吧，说一下用这个，呃，原车的行车记录仪，说一下吧，看一下我这原车行车记录仪， 这个是原车行桌记录仪，他那个自带的是四根线， 自带这四根线上面那个线是直接接到那个行车距离上的，然后线沿着这个边往里走，往下走，从这个从这个位置进到这里边的，因为这个可以揭开，我这个都不拆了。 然后四根线，那是一根，然后下巴这三根，三根有什么线吧？第一有一根到这以后接到这个打铁上有螺丝拧上去，然后剩余两根进这里边，就是刚才说的那几根线， acc， 一个毕加，这个毕加线就是长电，也叫 vcc。 咱们这个行车记录仪呢，就是两根线，一个刚才也说了，一个是 accf 三十七， f 三十七在这个位置在边的位置，然后还有一个是 f 十七，你看 f 三十七直接写的是点烟器，离近一点 直接写的点烟器，然后 f 十七写的是左侧数据链路连接器。这个具体干嘛呢？ 反正字面意思吧，具体的话我也没深究这个东西研究过，网上也基本上查不出来什么东西。呃，设计啊，原厂设计就接这个线，咱们就接这个线就行了。然后咱们这边车是为什么要接三个线的？因为看行车记录仪好多有的都是接了 或者直接接了个 acc， 或者接了个长电 acc 就是说，呃，你是通电，就是车辆，车辆你给他通电，整车通电他才有电，你熄火断电他就没电了，这样的话就是 行车记录仪跟着就是你通电了，行车记记录仪记录你汽车锁车熄火、锁车关，关电源了，行车记录仪停止了，然后长电就是说你能停车也是一直记录，比如说有的车是二十四小时记录，他就可以一直，他可以接长电。但是咱们这个是为什么 接了这接了这两个吗？一个这个 acc 还加这个常见，为什么两个都接呢？因为咱们这行车记录仪啊。首先第一咱们这个接法是按照这个说明书上接的。然后还有一个就是说咱们这个可以呃断电的， 断电以后就咱们车辆锁车熄火断电以后可以在呃自动记录六分钟以后才会自动断电，他这功能是这样的，所以说长电包括 acc 这两个都有， 这上面都有说明书，说明书上有个二维码，就咱们这个行车记录仪有带个二维码，可以扫描一下，就上面就有这个说明是怎么接线的。好了，有事留言，再见。

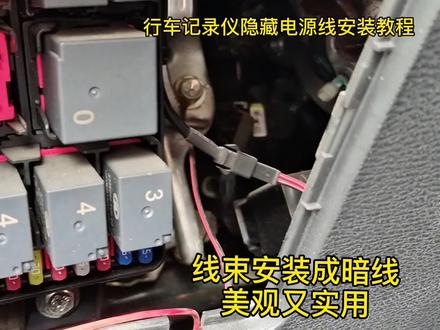

这个行车记录仪有一个毛病，什么毛病呢？车主说这个老是频繁的启动，嗯，然后呢一走一停，这个屏幕他就闪一下，亮一下，然后呢经过检查是这个电源线不行了， 点烟线这边可能是它里边这个结构有问题了。虚，你看闪，闪一下，闪一下，现在要把这种电源线给他换掉，他这个电源线现在基本上已经没有这种线了，这种还是那种比较老的那种，而且这个只能是插这个点烟器 或者是往底加一个套，给他接到这个保险上，现在都没有这种了，这个线待会要给他去掉，把这线给他给他拆了，从这个 a 柱这给他捋下来， 然后待会给他换一条那种直接接到那个原车保险盒的那种，那种电源线全部给他走成这个暗线， 完了那个是直接接上的，所以那个呢比这种寿命的要长长很多，因为你这个有时候充过电啥的，你老得拔他，完了拔几回他这个线他就不行了，他就接受不好。 现在呢给他装这个电源线，这种电源线是一个降压线， 他这个这个线呢黑的呢是一个负极，直接就是接到这个大铁，找一个大铁螺丝 给他拧上就行。然后呢这个红色的呢是一个正极，接到这个保险丝上，找一个这个 acc， 也就是说打开钥匙门有电， 然后呢关掉钥匙门以后就没电的那种就可以了，不用接那个长电。你要三根线的那种呢，就得接这个长电，本身这个行车距离上有那个功能的话也可以接， 但是他这个是那种老式的行车记录仪，比较老的那种，所以只需要给他接一个 acc 就可以了。现在开始给他装 这个保险盒，一般都在主驾驶的这个位置，嗯，这个位置或者是这个位置， 然后呢接的时候需要拿这个示灯量一下，看看哪个保险是这个关掉钥匙门以后就没电，然后打开钥匙门有电呢，好，就就那个保险，然后呢给它插上， 这边里边是有一个这个打铁螺丝把，这螺丝啊，这本本身之前就装了一个啊，也不知道加装的是什么。 把螺丝松了，把那个搭铁线给他塞进去就可以了。然后那个线呢，从这个密封条这呢，这个之前是那个旧的那个点烟线， 还从这个位置给他给他过来，他这个是从这走走过来的，很简单的，这个 经过刚才这个拿示灯量，这个保险是一个 acc， 也就是说这个钥匙门关了以后呢，这个保险就没电了，打开以后他就有电了，我已经是把这个线给接上了，这个就是 刚才替换下来的那个旧保险，然后呢里里边那个是大铁直接搭上了，现在咱们来试一下这个线从这给他穿过来了。这个是行车记录仪，现在摁动这个一键启动这个开关 好，钥匙门已经打开了，他已经是工作了，钥匙门是开着的，现在关掉他， 他这也也关了，再开一遍，好， 一切正常，可以安装了。这个线全部装好了，然后呢也已经复原了，翅膀什么全部安装到位了， 现在测试一下。首先打开这个电话开关 好，已经是启动了，正在工作， 关掉电话开关以后可以就随之就灭了，可以交车了。这个已经全部安装完成了。怎么样？是不是特别简单啊？ 这装这个没有什么难度，这线呢就往往这里边硬塞就行了，给他塞进去一侧呢，就给他把这个密封条给他抠掉，塞到这里头外边反正看不见线就可以了。然后装的时候从这个位置往下装，因为这个线可能过长， 把长的那截呢给他放到下边，因为上面没有空间放这个线。好了，交车。

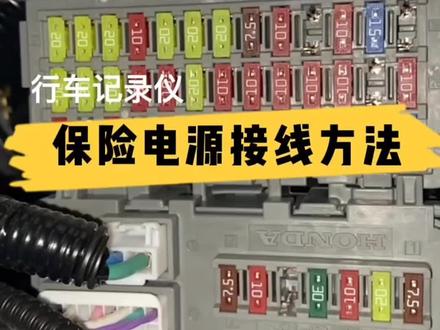

今天呢，我们一起来讲一讲行车记录仪呢是如何接到保险上面的，到底是简单还是难呢？你是否愿意自己动手操作呢？ lets go， 首先第一点呢就是要打开保险的盖板，每个车型不同，保险的位置也有所区别，但是大部分呢是在左边，同时呢我们可以看到在他的下方这个位置的话呢，会有一个小的缺口，这个时候非常简单，拿我们的工具呢，沿着这个小缺口直接把它撬开即可， 这个时候你会发现里面呢有这样一个白色的小夹子，他是干嘛用的？待会会用上的。但有停车功能的行车记录仪呢是有三根线，黄色的 bit 加红色的 acc， 黑色的搭铁线，既然呢想让他具有二十四小时的停车监控，这个时候呢，我们的 bit 加这根正极线呢，就要接在我们钥匙拔掉之后，依然带电的保险直上，接下来剩这里 拔掉车钥匙连接电米，哎，我们来看一下是否带电，首先呢是十安的，哎，这个呢是不带电的，打死了。我们再来看二十安的，这个 ok， 这个没问题，搞它拔掉。常带电的保险可不是徒手拔，要用到 菜板上的白色小夹子，一二三， ok， 非常的轻松。接下来呢我们要把黄色的 ap 夹，这根线呢要连接在上面， ok， 接下来呢我们要接红色的这根 acc 的线，也就是电源启动过后呢，他才会带电，这个时候钥匙呢是拔下来的，所以说呢，我们要找不带电的保险，拿电笔测试一下， 嗯，他带电不可以， ok， 他此时不带电就他了，为了保险起见呢，我们要测试刚才那根不带电的保险，在电源启动过后是否能带上电呢？灯亮没毛病， 关掉电源拔保险。 ok， 好，我们要把 acc 这根线呢插在上面。 最后一步，见证奇迹的时刻到了，大姐你学会了吗？关注周文雅，带你了解更多有用的知识用品。

第一步需要把原车的预感外壳给去掉，这个就是原车的预感外壳，去掉的时候呢，就用到我们的翘刀，从连接处把翘刀塞进去，给他这个缝先撇断，对，然后哪一个松动，我们去哪一个啊，这是尾管，尾管松动，我们把尾管去掉去掉， 然后把这个前面这个外壳再去掉，去掉的时候呢，两个手往外掰，同时往下方用力，往外掰，往下方用力 好掉了。第二步我们就需要把这个线，这个就是感应雨刷的插头，把这个预感插头拔掉，拔掉的时候我们右手拿着线及左手抵了插头，但是在这个动作之前呢，我们要一定要确认车子熄火了，这是必须的， 否则会产生故障，车子预感故障，然后把它拔下来，一二三。第三步，我们拿出记录仪啊，内存卡，把内存卡先插到 里面，按进去就可以了，对准对准这个卡槽啊，不要插，插斜了按进去。 第四步就要安装记录仪，安装之前呢，我们要看一下这个，这个有一个尺子对准这个卡扣左右两边一样的道理一，一定要对准卡扣往上推才可以，现在我们试一下，然后这个有模拟器，把模拟器塞到最下面，否则会影响安装，这样塞到最下面好，然后我们对准卡扣往上推。 第六步就是把这些多余的线竖收到顶棚，用我们的这个插刀把顶棚稍微翘出来一点缝隙， 然后塞进去。第五步，我们 要对插插头，记录仪呢有两个插头，这个一个公头，一个母头，把原车的这个预感插头呢插到我们记录仪上，比较宽的这头只能放得下， 然后把，然后记录仪现在开机了，然后把记录仪这个扁的，这个插头空头跟原车插头是一模一样的啊，还插到原车的这个孔里边，听到咔嚓一声，清脆的咔嚓一声，他就说明进去了。 一二三，塞进去。好， 第七步，也就是我们最后一步就是把这个尾管卡进去，这两个尺子一定要塞到里面，不要出来，这样往上推。 好，现在已经安装完。完成，我们看一下安装完成之后的样子啊。

这里有两块保险，长火跟欧文档啊，接这个地方的都是耍流氓，时间久肯定会漏电的。到店一台猎装版奥迪 a 六比斯开南升级 行车记录仪，前后双录加拍照控制的，我们来看一下 保险如何接。走到这个地方一直顺着顶棚到 a 柱一直走过来，这里有两块保险， 长火跟欧文档，接这个地方的都是耍流氓，时间久肯定会漏电的，一定要延伸到下面来接 acc， 最上面那一排 接黄色的线是长电光的钥匙还有电，最下面这一排接 acc， 钥匙打开才有电的，中间从右边 往左边数第六个黄色的二十安是点烟器的新款奥迪 a 六全系都在这个地方，不管是普通版 a 六还是猎装版 a 六，都是在这个地方要注意的细节，安装好之后要把这个地方剪一个缺口，两个线 刚好卡过去，不然装这个板的时候会把它踩断，导致接触不良，这个一定要注意一下，就这样接固定好打铁螺丝就接里面这一个十号的， 把线束扎好就行了。天窗漏水一定要注意，如果天窗漏水导致地板 进水了之后，这个保险盒就会泡水啊，引发各种故障。所以说奥迪 a 六的车主一定要注意天窗的及时清理。车主为什么没有选择原厂的 行车记录仪隐藏式的直接对插呢？而选择这种他是想实现前后双路。现在已接线完毕，找一个合适的位置把它安装进去，先把它试一下，一键启动，按一下， 哈喽叮叮嗨好，启动开始下载 app 连接使用。
