中间继电器接常闭通电后变为常开吗

朋友们，今天咱们来认识一下中间继电器的作用和他的一些触点。首先我们用一句话来概括一下中间继电器，他是干嘛用的？ 大家知道啊，我一般不喜欢用太专业的术语去讲解，这样呢，大家可能不太容易理解，所以咱们就用一句话说白了，中间继电器它的作用就是小电压，小电流，控制高电压大电流， 或者也可以这样理解，就是我们弱电控制强电，他可以四两拨千斤，起到一个承上启下的作用，非常关键啊。 当然这样说呢，可能有点不太专业，也有点模糊，或者说不够严谨，那么它主要的功能啊，咱们说一下，就是我们一般比较常用到的，它可以代替一些小型的接触器，因为我们常见的中介继电器啊， 他有两安的、五安的、十安的，也就是说我们中间继电器他的这个触点也有一定的带复合能力， 如果我们的负载电流比较小，那么我们可能就不需要用到交流接触器了，我们直接用它就可以去带动，但是所带的负载电流一定要在它的承受范围之内啊。 不过通常我们一般用坐接接电器啊，都是用于控制电路，主要的呢就是这么一些，其他的咱们就先不说了，比如说像这个清除电路干扰呀，接点类型呀，这样说起来呀，那就太费劲了。 咱们先看一下这几个继电器，它上面是有指示灯的，红色的是交流，绿色的它是直流，这是我们非常直观的可以区分继电器的方法。还有就是我们可以看线圈，它这个线圈上写的 是非常明白，看 dc 是吧？十二伏，所以他就是一个直流的绿灯，那么交流的呢，他一般会显着 ac 二百二， 如果是三百八的，他的线圈上也会写三百八。一般我们交流的中间继电器啊，他有三百八的，有二百二的，有二十四伏的，有十二伏的、六伏的。 而我们直流的，一般我们用到的有二十四伏的、十二伏的、六伏的。当然有些情况可能还会有一些特殊的电压，但是一般我们经常用到的可能也就是这么些。 我这边有三个交流中间继电器，但是他的真角是不一样的，这个是一个八角的，这是十一角的，这是十四角的，通常我们用到的也就是八角、十一角、十四角。八角的 和十四角的有什么区别呢？其实就是多加了两组长开长臂而已。我们八角的有两组长开两组长臂，我们十一角的有三组长开三组长臂，十四角的他有四组长开四组长臂，也就是增加了几个接点的数量， 但是大家发现没有，他上面的继电器大小基本上是一样的。哎，咱们看一下看，这是一个八角的，如果你的线圈是直流的，也是一个八角的，针角相同，那么他的底座呀，他是通用的， 我们中间继电器，他只有辅助触点啊，没有主触点，和交流接触器不一样。然后下期咱们再讲一下交流接触器和中间继电器他的区别。这期啊，咱们就讲一下中间继电器。呃，我这边有一 张表，咱们看一下，画的非常详细啊，哎，嗯，大家也知道一些原因，所以我现在改了一下，也做了一下标记啊，希望朋友们能够理解。我画这张图啊，他是一个十四角的，呃，和这个是一样的， 哎，和这个是一模一样啊，咱们看一下他的线圈，线圈上看的比较清楚啊，来咱们看一下，他上面都是有标记的，我们要看这个触点啊，要竖着看，不是横着看啊，不是横着看，我们看一下四、八十二他为一组，三、七十一他是一组， 二，六十他又是一组，一，五九他是一组。我们十三和十四他是线圈，我们第一排一、二三四他是长臂，第二排五、六、七、八 他是常开。九、十十一十二他是公共点。什么是公共点呢？就是我们这个十二和八他是常开，十二和四他是长臂，那么十一和七也是常开，十一和三也是长臂， 那么九和一。大家知道啊，一样的规律，也是常闭，九和五也是常开，所以这点大家要记住啊，第一排都是常闭，第二排都是常开，第三排是我们的公共点，十三十四是线圈。 咱们看一下我画这张图呀，就和这个继电器他是一模一样的。咱们先说线圈，十三和十四是我们的线圈，通常我们接交流的话，我们是不分正负的，但是一般十三我们接零线，十四咱们接火线，如果是直流，我们一定要分正负， 十三我们接负几，十四咱们接正几。那么十三和十四咱们该接哪呢？咱们看一下底座 八角的，咱们接下面这两个点，他上面都是写数字的，看到了吗？写着十三十四他都是写数字的，十一角的也是接下面这两个点，十四角的也是接右下角这两个点，因为咱们看一下 他也是有数字的，看十三十四是吧？但是这边他是一个四四，十二和八他是一组，由于这个位置的关系啊，所以把这一组给他转移到这了，所以我们接右下角 来，咱们看我这张表呀，其实画的是非常详细，看的我自己都感动了。咱们看一二三四他是长臂，一二 三四上面这排他是长臂， nc 码 nc 就是长臂， o 就是长开，五六七八他是长开，五六七八 o 九十、十一、十二他是公共端，九十、十一、十二，咱们看一下十二和八他是长开哦，十二和四他是长臂，十一这边也是一样，十一和七是长开，十一和三是长臂， 那么十也是一样，我们公共端九十、十一、十二和我们第一排全部都是长臂，九和一、十和二、十一和三全部都是长臂，那么九和五、十和六、十一和七他都是常开， 但是这是我们线圈没有得电的情况下，他是这样的，如果我们这个线圈他通上对应的电压之后，我们这个长臂就会 变为长开，长开就会变为长臂，比如说我们这是一个 dc 十二伏的直流十二伏，如果我们给他的线圈十三和十四通上电之后，那么十二和四原本是长臂的，变为了长开，十二和八本来是长开的，就变成了长臂了， 那其他的也是一样，通电之后，九和一本来是长臂，变为了长开，九和五本来是长开，变为了长臂，大家明白了吗？咱们看一下他是怎么吸合的，咱们把这个线圈给他打开， 看一下它里面这个触点啊，看它是会吸合的，通电之后啊，就，哎，吸合了，如果断电之后，哎，它就松开了，那么松开之后，它和上单的这个触点就连接 变为长臂了，如果吸合之后，他和第二排变为长臂了，他现在没有吸合，这是我们正常的状态，对不对啊？也就是说我们这个线圈没有宫殿的时候，哎，我们这个公共点啊，就是这两个点，他和上面这一排他就是长臂 啊，和上面这两个触点他是长臂，如果这两个线圈通了电之后，他本来是长臂的，看是连接的，哎，吸合了，吸合就把上面的长臂就变为了长开， 那么第二排这两个角他本来是常开的，结果呢，现在吸合了，变为了长臂，哎，这样看呢，就非常直观了啊，非常简单，他和我们接触器是一样的，他会吸合的。下期啊，咱们讲一下和接触器有啥区别，其实和接触器啊是非常像的，因为他俩 都有线圈，也有这个触点，但是说起来就比较多了，下期咱们再仔细的讲一下，咱们先套上吧。 呃，然后给大家讲一下我们这个继电器啊，怎么判断好坏，如果我们继电器坏了，咱们该怎么去判断呢？一般咱们是看外观，看这个线圈啊，看有没有什么受损的地方，一般他都是透明的，咱们也是可以看得到。如果说我们看不出来有什么异常， 咱们可以用万用表来测量，来万用表，咱们打到电阻挡二十天 o 的档位，咱们来测一下他的电阻，看电阻是多少，我们测一下这个十一角的，咱们测这个线圈， 嗯，怎么跳动的这么厉害啊？ 咱们再测一下啊，刚才可能是没有插好，呃，十点七九，咱们再测一下这个八角的 十一点三八是吧？再猜一下这个十四角的， 哎哎，不好意思啊，反了，哈哈，十点六七，那么这就说明我们继电器他的线圈是好的，相信朋友们看到这啊，也就基本上都学会了。来， 如果想截屏的朋友可以截一下屏，收藏一下，其实是非常简单的。好，感谢朋友们的支持，感谢大家的点赞和关注啊，非常感谢。

中间继电器如何接线？使用中间继电器前，要知道它的结构。第一部分是它的线圈，第二部分是它的触电。中间继电器就是利用它的线圈得电，触电发生变化， 利用触点动作去控制外部设备。我手里的这个中间继电器，下方的两个端子为他的线圈，这两个端子为他的公共端。公共端于这一排为长开触点，于上面这一排为长臂触点。 给大家举个例子，用按钮控制这个指示灯，中间用继电器做过度。按钮是一开一闭的，继电器的线圈是两百二十伏的，指示灯是两百二十的。这是草图。当按钮按下去后， 让继电器线圈吸合，线圈吸合后，继电器的常开触点就会闭合，指示灯得到电源就会亮。松开按钮后，继电器线圈失电，他的常开触点复位，指示灯熄灭。给大家捋 一下按钮，控制继电器的线。火线进到按钮常开触点的一端，常开触点另一端出来到继电器的线圈，继电器线圈另一端接到零线送电。给大家演示一下。按一下按钮，继电器吸合。我们现在可以利用继电器线圈的电触电发生变化来控制外部的其他设备。 取一根火线接到继电器常开出点的一端，常开出点的另一端接到指示灯，指示灯的另一端接到零线送上电。按下按钮，开关，指示灯亮，松开指示灯灭。这就是中间继电器的原理和接线。喜欢的点赞收藏。

中间继电器的接线方法，今天我们一起来学习一下。在我们面前的是两组中间继电器，其中左边的是交流中间继电器，我们可以看得到他的指示灯是红色的， 而右边的是直流中间继电器，我们可以看得到他的指示灯是绿色的，其中一号和九号，二号和十号，三号和十一号，四号和十二号他们可他们之间可以组成长地出头， 而五号、九号、六号和十号，七号和十一号，八号和十二号他们之间可以组成常开触头。那么交流中间继电器十三号端子一般接的都是零线电源，而十四号端子 一般接的都是火线电源。现在我们先来学习一下交流中间继电器他应该如何接线。 首先我们先从电源处零线部分引出一条导线，将零线的另外一端我们将它接入到十三号端子上，从火线端子处把导线先引出来， 将导线接进去红色导线，我们将它接入到中间继电器底座的十四号段子上，蓝色导线零线我们接在十三号段子上。最后一步，我们需要把他的线圈部分放回到他的底座上面。打开电源，我们来看一下他的出头， 当他在线圈得电的时候，指示灯也会随之亮起，这是一个通电的一个提示。 同时他的触头是把常开触头也会闭合，常闭触头也会断开，断开电源后，触头恢复原位。 以上就是中间继电器的接线方法，大家都学会了吗？

大家好啊，我是消防大白，今天的话给大家来讲一下我们这个中间继电器二十四伏的，大家可以看到我们这个中间继电器有一个头子和一个底座，它是由两部分组成的，这个东西可以拆掉的，大家可以一起看一下， 拆了之后他要变成这样的，这个底座是接线用的，这个头子接完之后把头子插在这个底座上面，就可以进行正常使用了。 那么大家来一起看一下我们这个头子的一个接线的一个说明，一般在纪念事业上面都有，大家可以看到这个计算器上面有两排，一个是一五九，一个是四八十二，下面的话有个十三负正十四。首先的话大家来看 这个十三负和正十四，这两个东西是一个我们启动继电器的一个输出快输出端，一般的话是模块接在这个继电器上面，模块输出一个二四伏，启动这个继电器来控制一个设备的启动。 这个十三负十三正就是一个二极管的一个正负极， 当我们这个模块的输出负极接到十三，输入正极接到十四的时候，这个二极管就会亮，那我们将正负挑一个方向，继电器可以动作，但是这个二极管不会亮， 所以大家在接的时候也是还要注意一下这个正步机。然后大家可以看到上面有两排端子，一个一边是一五九，一边是四八十二。 大家首先看到左手边这排段子上面最上面是一个一，一顺过来，跟着九连在一起了，然后跟五断开了。 这个就是平常静电器没有动作的话，一根酒是导通的，形成了一个长臂点，然后一旦静电器动作，五根酒就导通了，一根酒就成了一个长开点，五根酒就成了一个长臂点， 所以五和九平常是一组长开，一和九是一组长臂点，只要一动作，他们两个将长开变长臂，长臂变长开，然后四八十二也是同样的一个原理。在我们平常使用 中啊，大家可以看到这个底下左边是十四，右边是十三，其实厂家在设计的时候，他把十四都给我们挑在前面了，所以大家接的时候稍微注意一下就行了。 这个继电器是我们消防中用的最多的一个东西，因为在我们启动一个，在我们模块给机电器十三十四角输出一个二四伏电压的时候，我们这边控制两组长开长闭点， 他可以从长开变长臂，长臂或长开他就可以控制我们这个动作设备，然后将设备的两根火线接到长开点或者接到长臂点，就可以控制设备的一个起停的作用，达到一个以二十四伏控制二百二或 三百八的一个电的一个作用。所以大家在使用继电器的时候一定要弄清楚原理，咱们再接这个九和这个十，大家可以看一眼， 这个一跟九就是我们这个长臂点，然后这边这个五和九就是一组长开点，包括这边这两边大家一定分清楚这边就是这个端子，这个端子，还有这个端子是一组 这个端子，这个端子还有这个端子是一组，他可以长开也可以长臂，这个十二跟八是一组长开，十二跟这个四是一组长臂，所以大家在 使用的时候要看一下这个端子，因为每个继电器有可能他的那个接法，大家看注意看一下我们这个端子，你是要控制他一个社会的常开还是常闭，大家要有所选择一下。 好了，今天视频就更新到这里，关注我获取更多消防干货知识，我是消防大白，谢谢大家。

带动触点动作常开变常闭，常闭变常开。中间继电器是由一个电磁线圈和多组可切换的触点组成， 用于信号传递、电流控制、隔离保护等方面，控制电机、气缸、执行器隔离低电压和高电流负载，确保电路的安全。中间继电器的特点，小电流控制大电流，低电压控制高电压。它是如何来实现的呢？ 今天拆一个给家人们看看。它有线圈和弦铁、导线、弹簧以及触点组成。线圈和弦铁这部分是小电流小电压， 我手里拿的这个是二十四伏的显铁控制弹簧片移动控制，敞开长臂点所控制的外部电路，可以是很大电压电流的气缸、电动机都没有问题，线圈得电，显铁 集合。带动触点动作常开变常闭，常闭变常开，因为底座是交直流通用，这样就实现控制交直流两百五十伏以下的电路的通断。

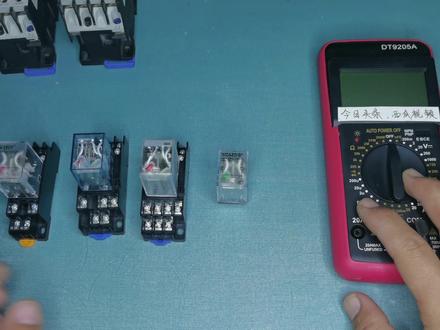

有些初学电工的朋友啊，经常会记不住中间继电器的使用方法，记不住他的那个接线座上的长开长闭点， 记不住线圈在哪个地方，看着电控箱里面呢，一排排的中间继电器啊，如果说你不经常接触他的话，练习他的话，确实呢有一点记不住，即便是当时记住了，那么过一段时间呢，又会忘。 今天呢，我们就来跟初学电工的伙伴们呢，分享几点关于这方面的技巧。首先呢，我们知道中记的原理啊，他是跟接触器啊，他是一样的，电池呢，产生吸力，带动了触点动作。 不同的是啊，我们接触器呢，能够带动大功率的负责，而我们的中间继电器呢，只能带动小功率的负责。 中间继电器呢，比接触器的触点数目啊，他要多很多，所以他一般在电路里面呢，他是处于控制电路的中间环节，他可以呢以小控大，以弱控强，起到一个中间传递的功能。 中间计算器的结构呢，他是组合式的，分为呢上下两部分，下面是他的一个底座，上面呢是线圈呢，跟他的一个针脚， 他跟底座啊，他是一个插拔式的一个组合结构，非常的方便。那么他根据我们针脚的数量啊，常用的呢，一般分为八角，十一角，十四角， 比方说我们这个就是十四个角的，他有四排， 那么这个 是八个角的，他只有两排，还有呢有三排，那是十一个角的，当然他的那个管角越多啊，代表他触点也越多，能够呢进行多路的控制。除此之外呢，他一般呢都有信号指示灯，上面我们来看一下 啊，这个是信号指示灯，那么这个是红色的，这个是绿色的，一般来说呢，我们是红色的呢，是交流的啊，交流的那个中央继电器直流的呢，他是绿色的一个指示灯， 所以说他的线圈呢，电源也分交流跟直流，一般呢，我们是在这个啊，这上面都看得到，像这个是 dc 二十四伏，这就是直流，那么这个呢交流二百二十伏交流，那么他的线 圈在哪里呢？我们中间继电器的底座上啊，都有一个带弹簧的卡销啊，也就是这个部分， 这是个大弹簧的一个卡销，他是用来呢，把中间继电器固定在我们的那个导轨上的，这个卡销上面呢就有几颗那个接线螺丝，有两颗就是他线圈的一个接线螺丝， 当然呢，你仔细的看到他上面也有数字啊，幺三幺四，对于他上面那么多的那个接线螺丝，我们只需要记住啊，以这个底座卡销向下为基准，上开下闭中公共左正 右负需分清，什么意思呢？也就是说中间这一排啊，为触点的公共端，我们 呢一般是接信号的输入，那么上面这一排呢作为常开，下面这一排呢是常闭，都是以这个公共端为基准，我们一般把常开常闭呢是接信号的输出，公共端呢是接信号的输入， 看你根据需要需要接哪个触点，什么是常开，什么是常闭呢？也就是我们中计在不通电的情况下， 哎，他的触点是处于开的还是闭合的，我们一般称之为常开常闭，那么我们找个万元表现在呢中间呢就是在不通电的情况下，我们来测一下他的那个管角，把万元表呢打到那个通段档， 以公共段位基准上开下闭啊，他是这样一组一组的啊，这一组呢是对这里， 那么第二呢是对，这第三呢？对，这第四呢？对，这他是这样竖着一组一组，他是一对一对成对的。那我们首先测一下下面， 这是通的，在不通电的情况下是通的，我们就称他为长臂，那么上面一对呢，他是断开的，所以说他不通，必须要我们的线圈通电以后，那么上面呢才会接通， 所以说这就成为上开下闭。那么需要注意的呢，是我们的继电器啊，他都是成组的，比方说以他为基准，那么他这样竖着呢，跟他是一组，跟他呢也是一组 啊，只要是公共端，他是敞开，他是敞闭，那么再下来以他为准， 跟他呢是敞开，跟他呢是常比，所以说他是这样竖折成组的，所以说一定要注意，那么这个呢都是四个，这个呢也 是四个，到了这边只有三颗螺丝，那么他的还一颗长臂螺丝去哪里了呢？大家要记住在这里，那在这里他把它放到了根线圈，放在这个最边上啊，大家注意，一定不能跟线圈接触，线圈这边呢，他是 左正右负，或者说呢是数字大的，这一边呢是正，数字小的，这边呢是负啊，这个正负啊，一定要分为急性，你这个急性部分呢，他这个指示灯呢，他不会亮，虽然说他会，也也有可能他会工作，但是这个指示灯呢，他不会亮，因为他这是一个二极管， 二极管指示灯，所以说呢，接线的时候呢，那是左正右负啊，这是十四数字大的接正，十三数字小的接负。那么这边上这一个呢，跟他跟这个 公共端呢，它是一个长臂点 啊，我们来量一下，跟他是一个长臂点，所以说这个一点不能接错，不要跟线圈结婚了啊。好，今天的视频呢，我们就跟大家分享到这，感谢大家的观看，我们下期再会。

中间继电器的自锁接线，今天我们一起来学习一下。在我面前的是一个二百二十伏的交流中间继电器，他分为四个部分，其中一号和九号，二号和十号， 三号和十一号，四号和十二号，他们之间是长臂出头。 其中五号和九号，六号和十号，七号和十一号，八号和十二号这两组之间是常开出头线圈。他的十三号端子接入的是零线， 十四号单子接入的是火线。我们从电源处可以看到，零线引出了条导线， 接在了中间继电器的十三号线圈端子上，而十四号端子接入的是火线。 交流中间继电器正常格电吸合。他的指示灯已经亮了。如果想让他形成点动的状态，我们只需要先断开火线，在他的断点处串联一个启动按钮的常开触头即可。 按一下启动按钮，交流中间继电器得电。当我们松开按钮之后， 交流中间继电器停止漏电，说明现在是点动状态。如果我们要让他先上厕所的话，我们只需要从他的两个常开端 子处引出两条老线去并联在启动按钮长开触手两端，按下启动按钮， 交流中间继电器得电。松开启动按钮，交流中间继电器形成自锁。我们想让他停止得电的话，我们只需要断开电源线， 我们需要在他的断点处接入一个停止按钮的长臂戳头即可。按下启动按钮， 交流中间继电器得电。自锁。按一下停止按钮， 交流中间继电器失电，恢复原位。以上就是中间继电器的自锁接线方法，大家都学会了吗？

中间继电器的作用呢？是弱电控制强电常开常闭，各使两对触点线圈通电的时候常开闭合，常闭断开。一般十三十四号墩子是线圈 接电源的两条线，可以做一个简单的开关，电路通过切换常开常备数点控制两盏灯的交替亮面。接线。图如图所示，需要的朋友记得收藏哦！

好，老铁们，大家好，今天呢有一个老铁私信我说我们这个中间继电器他有一个作用，叫一个常开点和常闭点的转换，那么他不明白什么意思？嗯，今天呢和大家简单说一下常开点和常闭点的转换呢，就是有的时候呢，我们这个控制案例当中呢， 我们所用的元气件哎，他只有长开点，或者说呢只有长臂点，但是呢我们所做的控制当中，但是必须用到长开和长臂， 那么就需要一个哎，或者说是一个长嗨点，把它转换成长臂点，就是利用中间继电器，因为我们中间继电器 他这个触点呢，他是分哎一个公共端，一个长开，一个长臂，就说每一组都是有长开和长臂的。那我们取一个例子，你比如说我们利用这个电竞点压力表做 一个低起高停的一个控制，那么低起高停啊，你要首先明白我们这个电信点的一个工作原理， 他这个压力表呢，你看他是总共有三个指针，那么这个红的是一个上线指针，这个呢绿颜色呢是个下线指针，他是用来调节上线压力和下线压力的，那么这个黑的呢是一个当前压力的指针， 那么他的工作原理就是指当我们这个当前压抑在这个下线和上线之间的时候呢，他这个地方呢有一个什么三个，三个线 有一个公共端，还有有一个下线输出和上线输出。那么当我们当前压力在下线和上线之间的时候呢，我们这个公共端和上线的输出点，下线的输出点都是一个断开的状态，那当我们这个当前压力高于上线压力值的 时候，我们这个公共端和上线的这个长开点会闭合，那当当前压力在下线的时候呢？我的这个公共端和下线的长开点，哎，他们俩会闭合， 据说这个纸巾在下线和上线之间的时候，他们这两个点都是断开的，那高于上线，那上线的点会闭合，哎，低于下线下线的点会闭合，那如果用它来做一个低起高停，就说把我们这个水压呢控制在零点二和零点四之间，那么我们应该怎么样来控制呢？那么分析一下 这边呢，我简单画了一个图，那查开点和产品的转换，低起高停是不是做一个横压控制，一个手压的一个范围的控制，那么所谓的低起高停啊，就是指我低的时候低就是下线，是吧？我下线需要启动水泵，那下线是启动， 那什么时候停止呢？高水位高压力的时候，那压力高的，也就说上线的时候需要停止，但是呢我们在这一些，哎，自锁电动当中啊，我启动条件呢是需要用长开的，我停止条件呢需要用长臂的，那单纯拿我们这个压力表来说， 那你他的启动条件，当当前压力低于下线压力值的时候呢？我下线的长开点会闭合，那我下线的下线的长开点会闭合，那这个点呢可以直接来使用，对吧？因为我下线长开点闭合之后来启动那个交流接触器， 但是呢我这上线呢，那我压力高于上限的时候，我上线的长开点也会闭合，那，那我们不能用，因为呢我们应该用长臂点，什么长臂点断开，那所以说呢，我这个点呢就不能直接用，那我们可以这样来做，说我不是上线的时候呢，压力高于上线，我 上线的长和点会闭合吗？他一闭合，我们把这个开 ae 来接通，但是他接通，他因为开 ae 呢，他有长开点和长闭点，他的长闭点在作为一个停止条件， 那你看一下下面呢，是一个自锁电路，那什么时候启动水幕呢？我压力低于下线的时候低于下线，我下线的长开点闭合，他一闭合，那么电源过去是吧？这个是个闭点哎，他可以直接得电启动水幕开始打压，这个地方是一个字锁，那什么时候停止呢？ 当上线压力高于上限，压力高于上线，这个点会闭合，他一闭合，哎，他一得电，他一得电，那应该高于上线，他闭合之后停止， 他一得电，哎，开一线圈得电，他一得电呢？我的长臂点长臂点会断开，他一断开，这个 km 不就停止了吗？他是一个启动条件哎，他是一个停止条件，这样的进行一个转换，哎，长开点和长臂点的转换，那么 根据这个图，我们接下线哎，我们看一下这边的线已经接好了，我们把这个电呢已经上上去，看一下，上电之后呢，接触器呢就直接吸合了，因为呢我们这个压力已经低，是不是 低于零点二了，那么肯定会吸合进行打压的，那么压力慢慢的上升，上升，上升高于零点二，哎，还不会停止，什么时候停止呢？高于这个零点四的时候停止，那么压力下降下降到零点四之后呢，还不会启动，低于零点二才会启动，低起高停，低起 高停，那么这是他的一个控制，分享给大家，有这个对电信电动感兴趣的你可以点点关注啊，每天晚上的八点到十点零基础带给大家的入门电工。

这是我们常用的中间继电器，因为有很多接线角，所以让大家感到迷糊。其实只要弄明白它的原理，一切都变得简单了。最先应该了解的是它的接线图。接线时我们都要看接线图。我把它从底座上拔下来， 外壳我也撬下来。中间这个是磁力线圈，一般都会标着额定电压 a c 二十四伏。先以最外边这组触点为例， 上下各一个净触头，中间的是动触头，也就是公共端。没接电源之前，和公共端一直接触的净触头叫长臂端。 磁力线圈吸合后，公共端会和上面这个净触头连接。上面这个净触头叫常开端。公共端后面还有一个弹簧。 磁力线圈失电后，弹簧拉着公共端复位，公共端与长臂端长开端组成一组触点组。这个中间继电器具有两组触点组，每组有三个接线角，再加上磁力线圈两个接线角，所以它叫八角中间继电器。 如果再加一组触点组，就叫十一角中间继电器。市面上常见的有三种型号八角、十一角和十四角。中间继电器。我们给磁力线圈接上电源， 使用一个按钮控制它， 从控制变压器二次端取电源。我用 a c 二十四伏的演示，因为二十四伏属于安全电压，中间进 电气，电压选择范围很广，从三百八十伏到十二伏都有，还有交直流之分。 按一下按钮，中间继电器就会吸合中间继电器。吸合后，指示灯亮起，公共端被磁力线圈吸引到常开端，与常开端连接，同时与常弊端分离。这就是中间继电器的工作原理。

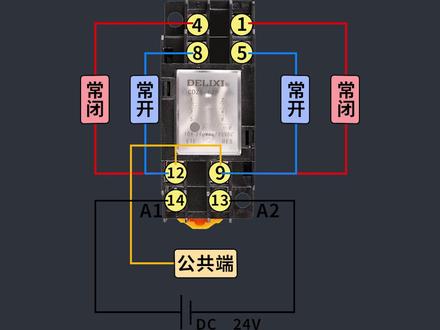

来看一下这个中间继电器是如何接线的，十三、十四是他的线圈，十四接正极，十三接负极，如果线圈的电压接反了，那么只是灯是不会亮的，但是线圈依然会吸合。 九和十二是公共端，五和八是他的长开触点，一和四是他的长臂触点，那么当线圈的电以后啊，长臂触点就会断开，而长开触点就会导通。

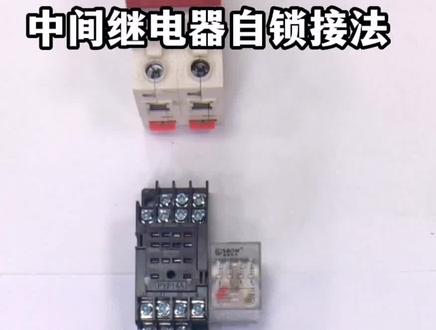

中间继电器必须要知道的几个知识点！一般来说，中间继电器红色指示灯代表较流行，绿色指示灯代表直流行。 接线时，十三接零线，十四接火线，这是他的一个线圈。十二号是他的公共端。公共端所对应的四号是一个长臂触点，公共端所对应的八号是一个常开触点。 右边的桶里，火线接到十四，将零线接到十三。送电以后，中间继电器线圈的电。将火线剪断，加上一个启动按钮，接上开点。这时送电以后按下启动按钮。中间继电器为点动控制线路，想让它自锁的话， 只需要将中间继电器的常开点并连到启动按钮。送电以后按下启动按钮，中间继电器的电，并且完成自锁。在启动按钮上端加上一个停止按钮，接常闭点。 送电以后，按下启动按钮，中间继电器得电，完成自锁。按下停止按钮，完成停止动作。你学会了吗？

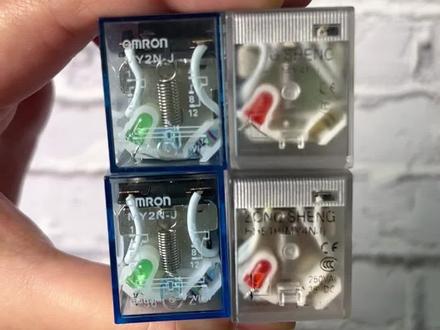

中间继电器必须要知道的几个知识点。一般情况下，绿色指示灯代表直流，红色指示灯代表交流，绿色指示灯线圈电压为直流二十四伏，红色指示灯为交流两百四十伏。但这只是针对多数情况，并不是绝对的。 在分不清楚的时候，我们可以查看中间继电器侧面的标志。标注二十四伏 dc 的是指线圈电压为直流二十四伏，标注两百四十伏 ac 的为交流两百四十伏。接线时 十三、十四是他的线圈，十四正极，十三负极，不能接反，接反了之后只是灯不亮，但是线圈依然会熄合。然后十二和八组成一组长开，十二和四组成一组长臂。当线圈得电以后，长臂会断开，而长开会导通，这边同理。

中间继电器必须要知道的几个知识点！一般来说，中间继电器红色指示灯代表交流型，绿色指示灯代表直流行。接线时，十三接零线，十四接火线，这是他的一个线圈。十二号是他的公共端，公共端所对应的四号是一个长臂触点， 公共端所对应的八号是一个常开触点。右边的同理，将零线接到十三，火线接到十四。送电以后，中间继电器线圈得电。将火线剪断，加上一个启动按钮，接常开点， 这时送电以后按下启动按钮。中间继电器为点动控制线路，想让他自锁的话，只需要将中间继电器的常开点并连到启动按钮。送电以后按下启动按钮，中间继电器得电，并且完成自锁。在启动按钮上端加上一个停止按钮，接常必点。 送电以后，按下启动按钮，中间继电器得电，完成自锁。按下停止按钮，完成停止动作。你学会了吗？

中间继电器的自锁，按一下启动按钮开关，通过这个点给线圈供电，当线圈得电，辅助常开也会闭合，就可以通过这个辅助常开给线圈供电，然后松开这个点动按钮开关，线圈持续通过这个常开点保持的电需要停止，必须按一下停止按钮，切断这个线圈的电， 让线圈失电，辅助常开复位才能够停止松开它，然后再次启动停止，这样就完成了中间祭奠旗的自锁。

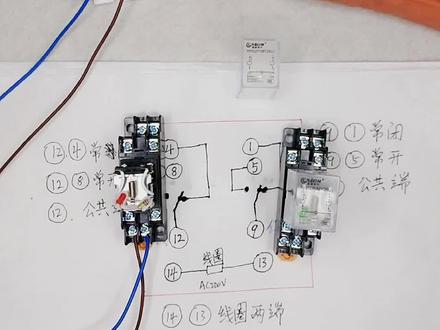

继电器工作原理主要用在弱电控制强电时，中间起一个继电的作用，它还可以扩大触电的容量。继电器他有底座和继电器两部分，继电器本身他也有线圈， 他是由线圈和触点组成的。他的工作原理就是当我们给他的线圈施加他的工作电压，他就会产生磁力吸动动触头动作，使常开点闭合，常闭点断开。我们可以 我们给他的线圈施加二百二十伏的电压，他就会动作。 那么哪两个点是他的 常开，哪两个点是他常闭呢？一般的继电器，他这个盖子上都有标示 这个端子号，在底座上可以看到，在他的底座上有标端子号。我把这个图放大以后画在图上， 就是这样的。当线圈没有得电的时候，四和十二是闭合的，八和十二他是断开的， 一和九他是闭合的，五和九他是断开的。当我们的线圈是加他的工作电压交流，二百二十伏，他就会 西和，使得四和十二断开，八和十二闭合， 一和九断开，五和九闭合。继电器用字母 k a 表示，关注我，学习更多电工技能！

判断中间继电器好坏一般情况下，中间继电器坏了，可以直接将上面的继电器拔下来，换一个同等电压同等角数的中间继电器，直接插上即可，没有必要拆底座。如何判断中间继电器的好坏呢？这里分为三步。首先中间继电器断电后，测量他的线圈组织， 测量长币点，将外用表达到电阻档位，这里选择的一个二十千欧档位，然后去测量十三十四角，这时能出现组织，就能说明 中间继电器的好坏了。现在显示十一点二一千欧，像两百二十伏的中间继电器都是十一千欧左右的， 那么这个是没有问题的。然后打到通断档上，测量他的长臂点是通的还是断的。中间这一排是公共端，外面是长臂点，这是一个四组常开四组长臂的四组长臂触点，这时处于接风状态，是没有问题的。然后给中间记点， 接上电源十三十次，接两百二十的电源送电，中间继电器点亮。然后用通断档来测量常开点是否接通。先叫一下表想为通，然后测量它的常开点，一个接公共端， 一个街道常开点上常开点，只要是导通，就说明中间继电器是没问题的。总结一下三步法断电后测线圈组织，测量长臂点是否导通，松电后测常开点是否导通。还可以看一下触点有没有出现烧黑的现象。如果以上情况都是对的，那么就可以用了。
