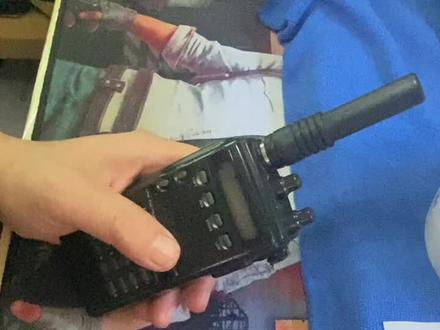

今天给这个剑五三零八做个扩频，他现在是由高在工作在四五零到四七零这个频率上， 现在打开电源以后，它显示的是这个 已经储存的频道，已经储存的信道，说明他是在用户模式下，用户模式下是能接收，能发射， 但是不能随意改变频率。 他还有一个那个 这是现在的工作在是用户模式，他还能工作在这个维修模式和那个设这个设定频率设定模式。 咱们 维修模式呢，他就是能发射，能接收，而且呢能随意的改变频率， 扩平以后三零零八就会工作在四百到四百七。这个 评论一下啊，就是包含了这个业余频率，业余段四三零到四四零，这个 机子打开了，这就是三零八内部的勾条， 曾经发现这款机子我最喜欢了，因为他手感特别好， 漂亮，手感好 和平。其实也很简单， 咱们首先给他拉根跳线，从这个位置，从这个位置拉到这，这让他能工作在这个维修模式， 这样就方便改变频率，调频率，然后扩频呢，是改变这几个二极管的位置。 天老铁，这就要用到。天老铁， 业余的就是业余的啊，咱就是 工作台也是业余的，慢慢工作台就这么大。 嗯，这是跳线，这昨天去朋友家， 去朋友家问他拿了几根条线？五根，他说你多拿点， 咱要那么多也没有用啊，就是业余的不是那么专业的， 看我的一个业余的这个工作台 还不是特别专业， 还不射呢。 这个灯光啊，工作的， 还有这个 年龄也大的原因吧，看不清啊， 眼睛看不清， 这活不能干， 条件太长了，懒得去剪他了。 确实眼睛不行了，需要拿望远镜不放大镜看一下 灯怎么不太亮， 给他抹上出汗气。 这个二极管就是这几个二极管的位置要变一下。他这个我这个现在是不是悠悠高的 又高的这个三零八吗？这这有这如果说是用二极管，如果要用数字来代替的话，他现在的位置就是零一一一零零零一，咱们要把它变成 幺零零幺零零零幺，意思是改变这个这两个二极管的位置，去掉一个，变一个位置就行了。 哎呀，这个位置实在是太变了， 灯灯灯灯差点掉下来。 眼睛确实不像， 上眼镜看， 看不清，不戴眼镜也看不清， 应该是 ok 了。 哎，先充上电试一下 车现在就在 维修模式下，能发射、能接收，能随意的。

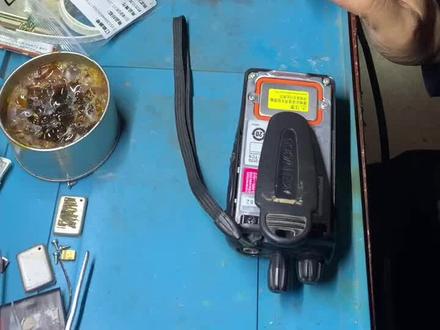

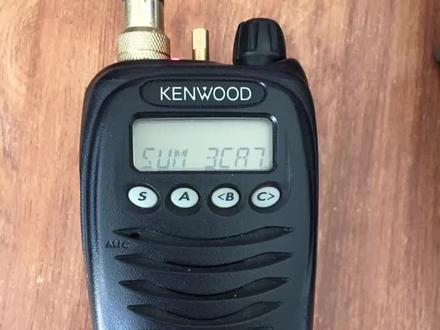

好，我们今天一款剑五的三幺七八 tc 六，咱们扩三百五十兆机器，扩为扩成业余段。首先呢，先把机器打开， 开机器，把帽子拔掉， 用撬具把机器撬开， 分离 壳和机器分开，拿掉护板，然后 拆拆主板， 这款机器螺丝比较多， 壳子属于全铝的，耐造耐摔。 桌子有点乱啊，没修没修工都这样。 然后用镊子把这个喇叭翘起来，因为他 底下还有一个螺丝或者翘锯啊，咱们翘起来， 然后底下有一个螺丝拆开， 然后把 ptt 键的排线把 拔掉， 然后把主板拿下来， 这是前面板啊，对了，还有耳机的塞子拿掉，然后把它斜着抽出来，然后呢，把 把旋钮键的排线拔掉， 前后板的排线拔了，然后就把前前板和后板分离了， 然后咱们接着拆后边， 这个机器比较老实，螺丝比较多， 螺丝全部拆完。 我是拆完以后把主板 从这边抬起，然后它上面有一个焊点，排线的接地板焊点 焊掉，然后后壳拿掉。 我给安全起见，把排线拿掉， 然后盘一下翻过来啊，主板翻过来， 这是 接收电杆，这是发射电杆，咱们先把发射电杆拆掉， 把发射秤电杆拆掉以后，把接收电杆 装到发射电杆上。

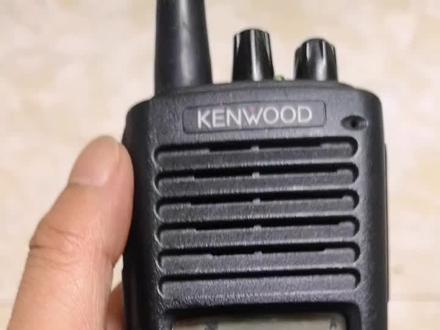

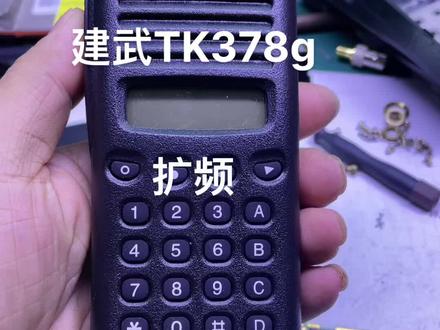

哈喽，家人们大家好，今天跟大家说一下这个剑舞的三七八 g 又高和又低扩业余有好多小伙伴扩完都没成功啊，今天跟大家说一下这个注意事项，还有这个机器怎么扩频怎么调，跟大家说一下。 首先咱们拆开机壳啊，拆开机壳，然后拆掉铝板，拆掉铝板只剩主板了，这个时候呢，咱们调一下这个，这是调发射的发射锁定， 调这个，这是调接收锁定啊，都调到四三零一个频率，调四四零一个频率，然后调这两个机器就可以了，只要能发射啊，就可以四三零到四四零能发射，调这个 四三零和四四零接收，调这个，这只是个初步调整啊，这个接收呢，调完以后灵敏度还不会太高，嗯，大概很低，然后还需要调整，这个三个 需要调这嗓子的时候一定要注意啊，必须小范围调动啊，不可以大范围调动，这三个都是小范围，就拧一点就可以，然后用综合测试仪或者是信号源观察他的灵敏度有没有提升啊， 调完以后呢，这个灵敏度可以达到一百二十一，一百二都没有问题啊。给大家看一下，现在是四四零 调到一百二，这个时候应该有声音了， 一百二十一啊，一百二十一，有三个了，打开了， 然后看一下功率啊，看一下功率啊，这个发射键功率四点七，这个功率可以通过软件再往下调一调，功率太大了，功放损耗的太快。学会了吗？小伙伴们？学会了双击加关注。

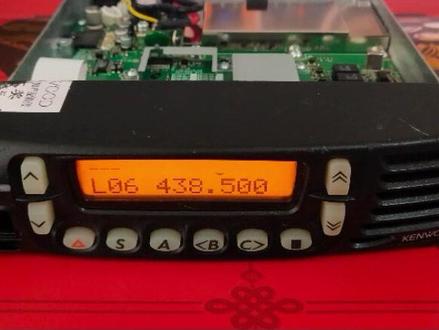

大家好，嗯，上个月湖北一个朋友给我发来了三台，就是三百五十兆的建武的八幺八五车台，让我帮忙刷机，然后扩屏到四百兆。 那么今天抽时间啊，给他搞一下，要不然拖了这么久，实在对不起抖音上的小伙伴。 然后拆开外壳，里面还是很崭新的，因为他这个机器是密封设计的，他有一个金属的屏蔽，然后还有一个橡胶的密封圈， 最上面是塑料外壳。这个机器的设计还是非常不错的，应该是模拟机时代 设计比较考究的一款，而且他的背部都是有数据接口。嗯，那我自己也用这台机器，用两台搭了一个数字的中级台，效果还是不错的。 哎。第一步呢是需要刷机，用我自己做的一根血平线，成本几块钱， 然后充上电， 已经开机了，现在是集群模式，需要把它刷机，刷八幺八零的顾家。 然后打开我电脑的写评软件， 先进入刷，已经在刷机了， 然后机器也正在进行刷机当中， 这时候千万别断电，否则后果自负。 好的，现在提示刷新完毕，关闭退出 机器，现在刷机完毕，关机重启，这时候它内存是空的。呃，我们需要打开一个存档文件， 直接写入。 好的开始写入，写入四百兆的一个频率， 需要美格急救 介入一个现在滴滴响，说明 vco 失锁，现在软件已经完成。下一步是拆主板，把接受和发射的压孔增长器就是 vco 的收发电杆，需要拆下来更换， 然后再进入调整模式啊，进行调整什么？这个我们就开始拆机啊，主板拆下来，因为他的压孔这两气是在主板的背边， 那么线下一步主板翻过来，现在要小心，因为他背面还有一根排线卡扣，打开排线拆下来。 好的，现在可以看到主板，主板的 背面接收发射的两个电感需要拆下来更换，电感量需要换的小一点，这样的话他斜震频率就会呃往上拉，然后呢，包括低通部分的 电杆也需要拆下来把它更换掉，然后接收部分 带通铝箔器的电感也需要更换，也就是说 vco 发射接收的更换掉，最后上调整软件来调整一下他的发射和接收，因为他接收的带通铝箔器 都有四个变容二极管，他是呃根据频率的不同，他的 cpu 会输出，他的 cpu 会输出不同电压来控制它而达到斜震在当前频率上，所以它是自动跟踪的， 这种高端机制设计，这样好处，他就是会是工作的频率始终是斜震的。他不像一些低端的机器接收，直接是一个宽带的带充铝箔器，所有信号都可以过去，这样的话成本低，但是抗干扰能力啊是差一些的。 好的，那么下一步我们把电感全部拆下来 好了，现在我们已经把低通铝箔器部分的线圈还有 vcu 的拆下来了， 哎，下一步我们更换上合适的，哎，我们已经把 vcu 的电杆， 维修的电杆以及低通铝箔器的电杆全部都更更换了， 现在我们装机呃，把供上电调整一下，接收发射 vcu 的两个可调电容，让他可以覆盖到业余段。 那么经过调整以后，现在接收 可以到 四百五十五兆啊，不失锁四百六就不行了， 已经足够了，覆盖四百三到四百四的业余频率可以从四百到四百五十五。呃，那么下一步我们再调整发 发射的 vco 就可以了。呃，刚才在调整了一下发射的 vco 的可调的电容，现在发射也是可以达到四百五十五兆。啊，不失锁 从四百四百兆 到四百五十五兆可以正常售发， 现在主机已经改装完毕，现在就全部装外壳，最后连接电脑，用调整模式调整一下接收的带通流播器的斜震点，也就是调整接收灵敏度，再调整发射的 大小功率。嗯，他有几个校准点，让他达到比较平坦就可以收工了。好的，下次我们装机。呃，现在已经装好了连接中册， 然后写平线连接软件，进入测试模式。 好，现在有最高发射功率，低发射功率。呃，他有几个较准点？ 呃，因为他最高是四百五十五兆，所以他就有几个校准点需要重新调整一下，现在我们 在编辑里面高级把这几个教程点重新定义一下，这样的话他从四百到四百五十五可以有比较平坦的功率输出以及接收灵敏度。 校准点重新定义好，我们调整，现在他的校准点就是比较平坦。 呃。协调四百兆低，低功率四百四百，然后发射，然后这时候可以看到他的功率是五点十六瓦， 然后调整一下小功率， 对，刚好五瓦， 小功率刚好五瓦，好，再调第二个交准点，四百一十三兆，四百一十三，然后发射 五点三九瓦，然后调整他的参数，对，也是五瓦。第三个教程点四百二十六，好，发射 刚好五瓦。四百三十九，四百三十九， 发射 好也是五瓦，四百四十二， 发射 好也是五瓦， 这样我们小功率档位的功率已经调整到五瓦，而且整个带内啊，就四百到四百五十兆之间，他是比较平台。嗯，按照这个方法再调整高发射功率就可以了。然后高发射功率 二十五瓦，二十五瓦，这样的话高发射功率已经调整好了， 高发射功率已经停止好了。再较准一下基准，因为他频率啊，现在并不是非常准。四二六，现在是显示 四二五，点九九八七七幺，他这边有个频率调整 交准点是个四百兆，然后调到四百，然后发射这边显示三九九，点九九八八三九，然后我们调整电脑， 这样的话他频率会不断的变化。 嗯，现在就差不多，差十几个赫兹，应该还是很很完美的。 下一步再调接收灵敏度，接收灵敏度 第一个较准点是四百，调到四百，调到接收灵敏度 四百， 然后拖动这个进度条，滑动条 是接收的，这个音频效对强。 这时候 发现一百二一百二十三 db， 一百二十三 db， 标准 灵敏度，再依次调整其他较准点，其他较准点，现在调好了一百二十三 dbm。 好的，这时候确定关闭就已经保存了。 然后我们看一下四三八五零零的灵敏度。 四三八点五 啊啊， 一百一百二十一，复利一百二十一 db， 打开净造，实际上如 我打开净造的话， 复制一百二十二二十三 db。 呃，信号没有问题，那么这些机器就已经调整好了 啊，可以收工了。然后我们介绍话筒调到一个频率，然后用我的手台接收一下哈喽哈喽，信令显示发送信令也没有问题， 然后看看接收心灵， 接收几个 mdc 信令也没有问题。

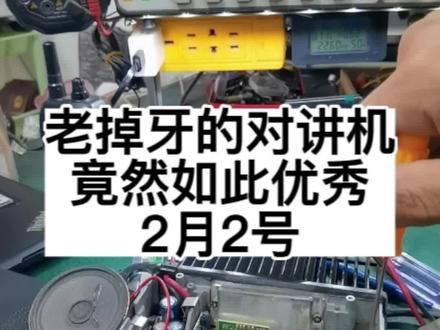

一位粉丝发来的一个比较老的机器啊，剑舞的 pk 八零八，这个机器其实挺经典的，也可以手动编程，也就是说手手制屏 啊，但是他有一个缺点，基本上这机器都是铁路上剃下来的机器，原来都是优高，也就是说在四五零、四六零这样的频率在用，然后即使你手动编程，把频率啊手动的恢复到四三八五百了，但是现在你可以看到啊，发送的时候 还可以啊，功率小一点，但是他能发，但是在接收的时候你会发现灵敏度特别低，你看一百二的灵敏度，他只有一百零几， 正常在一百零几的时候他应该特别特别清楚。怎么为扩频啊，看到了吗？这这几个带通滤波器，你们听声音， 我来给你调啊，你看区别 能听出来吗？ 然后把灵敏度没有变的前提下，声音清楚了好多吧。现在把信号源再降低，降低到负一百一十八，是不是？然后再调另一个 声音，噪音大了的话就能调，调反了，然后一直调整到这几个，哎，看这个有效果，调再往里调就多了，还得往回调，调到一个你耳朵听差不多就行，这玩意不用去接，性价比 负一百二十五 ok 了，这就合格了，能当负一百二十六就行了，其他不要动了，动啊，估计也没有什么太大区别， 这就是一个非常完美的一个指标啊。负一百二十六， bb 能够能够独立关闭，关闭不了的话八零八，去调一下这个，这是这个是静造旋钮，静造把调高一点啊。负一百二十六， 负一百二十八，负一百二十九，负一百三十一。哇塞，跟这个降五 g 七幺的一样，这种容易受干扰的啊，就把把它调深一点啊，尽量的一百二十五就可以了。这个机器还真是灵敏度挺高的。 负一百二十七，给他负一百二十七，关闭吧，别按的这么高。负负一百二十七，关闭， 一百二十五，打开。你别看这机器老啊，不管你国产的还是进口的还是啥的，现在这个能达到这个灵敏度的还真的很少。扩频完成搞定。

做的，做完以后核酸结果他妈到我回搞回兰州，结果没出来，哎。这个这个这个那个，外地那个偏僻的农村做的这个结果没出来，八个小时了没出来。 我家炒熟了。炒熟了，哎，早晨我们八点的做的，下午一点半就出来了。 这个点赶的好吗？你们是八小时送药吗？就把这个点赶的好吗？那今天早上起来还还。对对对，这个时间赶着抢。呃五点。哎呀四点多。哈哈哈那个啥高速回错了。

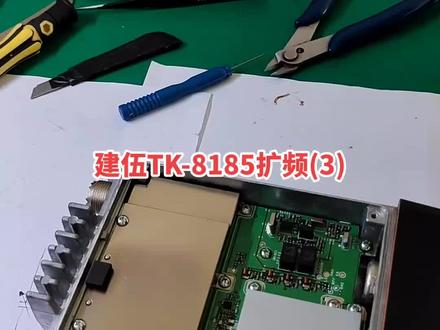

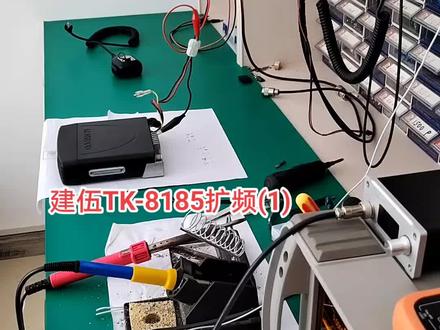

大家好，今天呢收到一台剑武的八幺八五 三百五十兆的，然后这位朋友呢，让我给他扩屏一下。刚收到，先看一下能否开机正常，下一步就直接开。拆。 好，现在已经拆开，那我们先刷机，方便一会调整 vco， 连接好电脑，读取以后，然后编辑 可选功能里面把固件编成选中，然后写入， 写入以后才能按这个键开机，进入到固件刷新的模式。 好的，完成， 这时候呢按这个键开机，波特律默认，这时候 就进入到固件刷新的模式了，然后我们然后打开这个刷机软件，然后选择 固件 k 好的，正在刷新固件。哎，可以显示这边有个 pg 带闪烁，说明正在刷新 好的固件。刷写完毕确定退出， 这时候屏幕会显示这个关机再开机，现在是没有新到，里面是空的。呃。然后我们 打开显屏软件， 把之前的一个备份写入进去即可。 这个杯子里面从四百每隔五罩增加一下，这样的话调整 vco 水就比较方便。好，然后写入，嗯，端口 好， 已经接入现在滴滴响，说明他是左在四百兆，没问题，四零五四幺零 四幺零没问题。据说三百五十兆的这个机器，原来三百五十兆，现在在四百一还能锁定，四百一十五就不行了，他就滴滴响，所以需要拆开，先搞 vco， 弄完 vco 再把这些部分的低通 呃改一下，以及接受的带头膜漆都需要改。呃，原来的模块在四百三到四百四可以出二十瓦左右啊，可以不换，直接用，当然最好把它换成四百到四百七的一个模块，这样功率还能大一些。 好，现在取下主板调 vco， 关机关闭电源。他背面有一根排线，连接的是后面的接口，先需要把它取下来， 好把这根线取下来，然后再把前面把这线取下来。 呃，这个部分就是 vco 接收和发射的 vco 需要把这边改一下，然后低通还有带通都需要改，低通这边是四个带通都需要调，改完了应 以后再进软件里面的调整模式，因为它是变容二极管配合电感来实现的。 lc 真道 最需要硬件改完了以后再通过电调，因为现在的机器都是电调的，他没有可调软件，进软件里面把它调整一下，这样的功率和灵敏度就可以到最佳了。

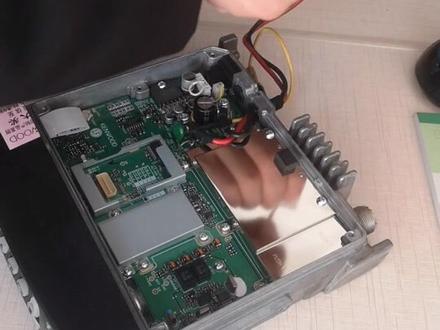

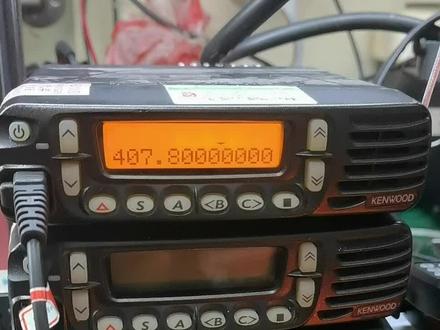

无线电爱好者的刷机扩频话题，今天介绍一下这个建五的专业机，八幺八五 c， 把它刷成八幺八零四百兆机，这个简单的过程 我们需要用到两个软件键，五的九六 d 需要把固件编程这些功能，打开显频到八幺八五七的机器里， 然后使用刷机软件准备好固件， 进入刷机模式， 开始刷机状态， 刷好了之后关机开机未编程模式 使用四百兆的写屏软件，八九 d， 把编辑好的频率和带场墙指示的这个文件呢一 一起写入到刷好机的这个机器里头， 刷完就已经变成四百兆 u 传段的固件了，然后进行拆机扩频， 现在开机固件已经变成 g 五的八幺八零， 频率也写好了四百兆，现在我们开始扩频开拆， 拆掉主板上所有的螺丝，屏蔽罩，天线的连接点，电源线， 显示面板， 然后就可以取出主板， 断开排线， 我们就可以看到啊频率合成器的两颗电杆，拆下八幺八五七原机的两颗电杆， 如果我们只扩到业余段，不打算去这个购买更换新的电杆的情况下，用原机电杆改装一下就可以到业余段。八圈的电杆改为六圈 圈，五圈的电杆改为四圈，一个剪一圈的，一个卷两圈的，这非常简单， 改好之后焊回原点即可。焊回改好的电杆反拆卸步骤，安装用写片软件调试即可。 经过之前一系列的操作，这台剑舞的八幺八五已经变成了八幺八零业余段的电台没经过任何的调整，已经可以接收和发射， 如果老汉们有经验，没有仪器的情况下，可以凭感觉进行一个收发的调整， 如果有信号源频率计的话，可以使用信号源频率计中测进行校准。

应该干了多少年？干了多少年了？挺多年了吧？呃，整十一年，一个月都不差，整好十一年。

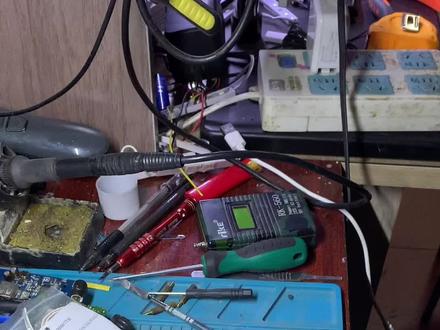

咱们把这个发射 vc 发射电杆取掉，然后把 把这个，把这个接收的电杆装到发射电杆上，然后剩下的过来呢，咱们就 给别的， 然后呢 改成咱们先给这个啥，先给这个 升 h 的电杆，这是一共是五， 好了，咱们先拆五个电杆， 十元一次的电杆五个，然后呢依次给他换了，然后咱们就换的是稍后我在我发图纸上去，上面给大家标明， 咱们为了 焊接顺畅，把原气件加热，蘸点松香，看出来用平滑， 其实三幺七八 c 六的扩屏也不难，只要你手上有功夫，自己也可以研究， 放下来的电感就没用了， 扔掉， 不过换东换这些元气件必须要有风枪， 咱们再换一个四十三 h 的电杆，上面就一个啊， 稍后我会发图纸，然后给大家标明哪个是哪个换，换哪个换哪个 给大家表明， 以免大家找不着。 好，这就换完了，然后呢咱们还拆掉一个发射 vs 接收接收的那个电杆，咱们把接收电杆接收电杆装到了发射电发射上面，然后咱们接收电杆是一个二十二呃， nh 的， 咱们再装上它 一样，我们加热蘸一点松香， 这是原气垫。换完了 最后一步， 最后一步这个这四个线圈咱们用刀子 分别往里边慢慢的进去以后轻轻的往开掰一下，因为他是三百五十兆的， 以前三百机器，三百五十兆的他和四百兆还不一样，把它往开稍微掰一下，立 不要太大，也就是说是可以调整这个东西可以调整的灵敏度。 好，这就完成了，这就完成了， 然后就可以装机，首先呢先把机器的频率写成，写为四三零， 咱们要的频率一个一都写好，然后硬件改动完以后直接发射试试去，试好。

啊，现在已经装好，装好以后线条接收吧。呃，接收，为了调整更直观的看接收这个电，带通铝波器的这个状况呢，我们需要在带通铝波器的输出 焊接一根跳线， 焊接一根跳线，方便连接中侧，这样的话，呃，这边输入信号，这边输出通过电条就可以直接看到带同理波器的曲线 连接中特码 切片切天性， 插上水平线， 然后机器 进入到测试模式， 测试模式 这边有一个 灵敏度， 灵敏度， 然后我们先写入几个机组测试频率编程高级信息，这边有条写点 几个较准点，然后我们改一下，比如四二五五 四百 较准点的频率，我们弄好了，然后需要先写入到机器， 然后再进入到测试模式里面。灵敏度， 这样的话他的几个较准点就是刚才我们写的，先看是四百一十周， 然后四百一十兆可以看到带通理波器的曲线，四百一十兆的频率呢 在这里，但是斜近点是在这，我们需要拉动这个这个条，然后呢把它这个正好在上面。 how， 现在带同理国器的这个顶峰顶正好是在四百一十，这时候他是斜镇，然后我们再看 四百二十兆，可以看到四百二十兆写真点在这，他这个四百二十兆是在这。同样我们需要拉这个长枪条， 然后看到他在移动， 好，刚好让他在这上面，因为他在同铝箔器，他是变入二气管，根据电压不同，他或者斜针也不同。然后我们再看一下 四百三十兆一样需要拉动长三条， 好，四百三十兆在这，正好是在斜近点上，再看下一个交定点，四百四十轴 一样在这需要把它拉到这， 哎，拉过了往回 一点， 好，刚刚好，然后下一个较准点，四百四十五个，四百四十五个， 哎，也是拉过了往回一点， 好，现在差不多往回一点， 好的，现在已经接收，已经调好了，这样的话是对准确，然后确定， 然后关闭， 这个方法眼睛能看到他比较准确，当然也可以不用这么麻烦，直接给一个弱信号，然后用耳朵听，呃，调整，使他耳朵听起来这个声音最清晰，就可以 像现在我们不管哪调到哪一个频率，他 需要的频率始终是会处在这个带通铝箔器的斜镇点上，这样的话他的密度是最高的。下一步我们再调整发射功率，发射功率就比较简单了， 先关机拆掉线， 这个线因为我这个中特测试功率的是需要拧在后面，因为他前面的只能特小信号，也就是说只能测试 那个双雾气啊，滤波器之类的，不能承受功率。对于拧到后面测量功率的接口， 然后开机。 好， 四幺零 一会啊，我们进入这个调整测试模式。有个我们先看频率调整吧， 频率调整就是基准，有平片的话可以调这里，那么这里四百，然后点发射， 然后我们点发射显示三 两点五，哎，这里是平片，把它调一下，好，四三九点九九九四五，然后我们拉动这个条，然后让他频率准一点， 偏高了，哎，现在可以了，四百点零零零六赫兹的误差，这个可以好，下一步我们再调整小功率，小功率四百一十整 四幺零，然后发射小功率，三点四瓦小功率，一般情况下我们让他在五瓦， 好，小功率，无，我 第二个交准点四二零 发射，然后调整到五瓦， 好，然后五瓦， 然后我们再调高功率，高发射功率 四五高发射功能 十七瓦， 十九啊， 高功率，最后一个较准点四四五，然后发射，哎，二十瓦也够了，小功率五瓦，大功率二十瓦，也就这样了，再大那就需要换模块了。 嗯，然后我们再测一下它的灵敏度， 在四四零兆的灵敏度，灵敏度 四四零， 在一百二十 db 左右，一百二十 db 左右，四四零啊，那也足够了， 那现在这台接收发射就调好了，一会问一下这个朋友给他代谢几个频率，那他回去就可以直接使用。现在接收灵敏度在四四零，一百二十到一百二十一 dbm。 发射功率五瓦和二十瓦。喂喂。幺两三， 喂喂。 hello， hello， thank you， thank you。 喂喂喂。小公寓，五瓦， 大功率二十瓦，二十瓦。 信令，摩托信令，然后接收场墙左上角的数字，代表接收的信号强度的数字，喂喂。

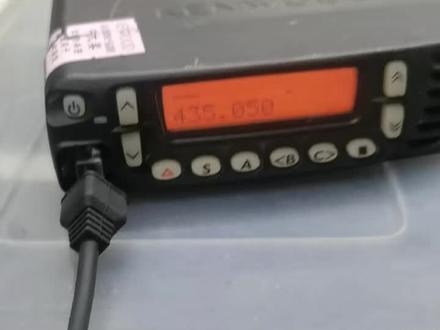

昨天四驱的一个朋友送了两个台子，一个八幺八五库频，一个短波的七二五维维修八幺八五宽屏了，测试一下啊，这台机器扩展我感觉非常不错， 四三五零五零，发射二十四瓦多，咱测一下，接受 接受，看看。三五零五零三五零。
