西门子g120外部端子启动参数设置

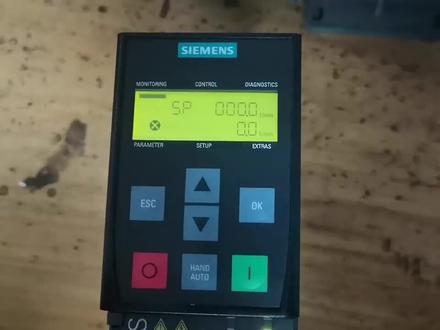

同学们好，下面我们来学习西门子 g 幺二零变频器参数设置，这个就是 g 幺二零变频器的操作面板。以修改参数 p 三百为例， p 三百参数是确定电机类型选项，这里我们设置为一。一就是被控电机为一部电机。 按动上下键找到 promos， 点 ok 进入。找到 export flinter， 按 ok 进入。 长按搜索键找到 p 三百参数， 此时已设置为一，按 ok 键 返回步骤四状态，下面我们来学习快速调餐模式。首先移动到 set up， 按 ok 进入，此时会显示 reset。 如果需要工厂复位，按 ok 选择 yes， 如果不需要，按下键， 找到 p 一百参数，设置为零。 p 一百参数是国内的 i e c。 电机频率是五十赫兹，单位是千瓦。找到 p 三零四参数， p 三零四参数是 电机额定电压，需要查看微控电机铭牌，设置为三百八十伏。 找到 p 三零五参数。电机额定电流，需要查看电机铭牌，设置为零点六五安。 找到 p 三零七参数，电机额定功率 设定为零点四。 找到 p 三幺幺，电机额定转速设定为幺三五零转每分。 找到 p 幺九零零参数。 p 幺九零零参数是电机参数识别，也叫电机静态自检，如果需要电机进进行自检，设置为二，不需要设置为零。 找到 p 十五参数。 p 十五参数为接口红定义，这里设置为十七。不同的红定义有不同的控制方式，接线也不同。 找到 p 幺零八零参数， p 幺零八零参数是电机最低转速，这里设置为零，找到 p 幺幺二零。 p 幺幺二零参数是电机加速时间，设置为五秒， p 幺幺二幺参数是电机减速时间 更改五秒。 当我们设置好快速调三的参数时，向下选择 finish， 选择 yes， 结束快速调三模式。 当显示当时会返回到主菜单，下面是变频器的手动模， 是选择面板上的 handle to 键，可切换手自动，当显示一个手掌时即为手动模式。 此时我们要给电机设定一个转速，按 ok 键， 这里我们设定为五百转， 绿色按钮是电机启动， 红色按钮为电机停止 手动模式。第二种操作是点动操作，长按绿色按键为点动。 下面我们来学一下恢复出出厂设置，找到最后一项附加， 找到 develop still， 如果需要进行恢复出厂设置，按 ok 键，如果不需要按按取消。 下面我们来学习一下 g 幺二零变频器的拆注下载，找到最后一项附加 选择 from b o p i o k 进入中， 中文含义就是从我们的变频器面板将参数下载到我们的变频器内部，点 ok 键， 下面我们来学习一下 j 幺二零变频器的参数上传，找到最后一项附加选择 to b o p， 它的含义就是去我们的变频器面板进行存储参数，选择 o k 键，此时会创建一个压缩文件， 完成后会显示到。

gl 二零变频器怎么通过两个按钮来控制它升速和降速呢？今天跟大家一起分享一下。首先设置参数，现在把原来的参数把它给恢复到出厂设置 这个应用机，如果不是一些那个适量控制这些方式的话，我们就直接把它给改为零，把它设为零。 一百四，电机标准，像五十赫兹的，我们选零， 电压等级四百伏， 电机类型我们选一步，我的电机是一步，所以选一电机电压四百步，电机电流 我的是四百伏，接的是角接，这边是零点六八安， 电机功率零点二五， 电机频率五十赫兹， 电机转速两千八百三十转， 我的电机是智能的，选零 找到八四零参数 七二点零是表示他那个启动开关，低零这边已经激活， 低龄端子这边已经接，激活后，然后我们看一下呃身高的，还有降低的 di 和 di 二， d i 一和 d i 二对应的是幺零三五幺零三六 幺零三五，他这个参数值是七二点一幺零三六是七二点二 幺零三七是上升的速度，最高是两千八百三十 幺零三八，就是下降的一个转速，转速都设好，确认好后，我们再把 p 幺零设为零。 在这里特别提醒大家注意一下，如果我们接的是呃接线方式用的是 p n p 的话，那你这边要把这些负极这边要连起来，像二八六九，还有一个三四， 如果这些不连起来的话，它的功能是不完善的， 有可能都启动不了。 接下来调到显示模式，然后我们看一下，然后我们看一下测试有没有成功，我这个是低零，就是低一，这是低二， 表示这边已经通电，然后这个是升频。 嗯， 把它关掉后它并不会降速， 那么我现在降速试一下， 证明设定是正确的，没有问题。

大家好，下边呢，给大家来讲解一下新闻子 g 幺二零变频器的快速调试啊。首先我们按一下 e i c 键，切换到菜单选择界面，将光标切换至 c t app 好，按向下键按确认键好，下边提示我们是否进行复位好，我们按确认键好，切换到 yes， 好，那么现在啊， bm 器进行复位好，等待好，复位完成好，复位完成。首先第一个参数 p 九十六，选择电机的类型 好，我们选择一部电动机，确认好。 p 一百，选择电机的标准， 确认好五十赫兹 iec 标准好。 p 二幺零来选来设定变频器的输入电压啊，变频器的输入电压四百伏 啊。 p 三百，来选择电机啊，我们使用的是一个第三方的电机啊，并不是机门子的啊。 p 三百，设置为一，第三方电机 啊，八十七赫兹啊，选择 no 啊，不需要啊。 p 三零四，电机的额定电压 好，电机额定电压我们设定为二百三十伏。 好，确认 好 p 三零五，设置电机的额定电流好，这台电机的额定电流它是一点零八安 好，根据电机的铭牌进行设置好，确认好 p 三零七电机的额定功率好，这台电机的额定功率是零点一八千瓦 好，确认 p 三幺零电机的额定频率五十赫兹 好， p 三幺幺，电机的额定转速一千三百七十转 好，确认好 p 三百三十五，设置电机的冷却方式，好，我们选择啊，设置为零为自然冷却 啊。 p 五零幺啊，设置为 v， 设置为 v e c 啊，横定负载，适用于我们输送的传动 啊。 p 十五，设置啊，红啊，我们将红啊，例如修改为红十二 好，红十二表示通过端子控制起行，通过模拟量进行调速啊， p 幺零八零，最小转速啊，最小转速为零。 p 幺零八二，最大转速一千五 p 幺幺二零，加速时间十秒 p 幺幺二幺，减速时间十秒 p 一百一千一百三十五啊， off 三的停车时间零秒 好，幺九零零好，我们电机的数据识别好，我们将电机的数据识别设为一静态识别好，如果我们没有进行电机的数据识别的话，这块会有一个叉，如果我们识别完成以后，这个叉会消失。好，确认 啊，调试完成啊，确认啊， yes， 确认啊，那么等待 好完成以后，我们进行电机的数据识别 啊， ok 啊，现在啊，进入到了我们这个显示的界面啊，这个参数先不用管啊，因为我们设置了模拟量的调速。 好，下边我们来进行电机的数据识别。好，通过手自动切换按键，切换到手动啊，这块会显示一个手 好，然后按下启动键好，电机进行数据的识别啊，如果识别完成以后，并且没有错误啊，叉号会消失，并且幺九零零的参数会自动等于零啊，刚刚我们把它修改为一了。好了， 电机的静态识别完成，学会的同学双击点亮，支持一下，每天为大家分享自动化知识。

大家好，下面我们给大家讲解一下如何更改西门子 g 二类变频器的连接红。首先先按椰子 c 返回键，按向下键找到我们的参数菜单，按 ok 键 单机 ok。 如果想要更改人间红，我们需要先找到参数 p 幺零，打开我们的快速调试功能，将 p 幺零的值更改为一，按 ok 键，此时可以看到 p 幺零的值为一，如果为零的话，就要先将它续改为一，然后单机 ok， 改为一之后，我们找到参数 p 零零幺五，修改参数 p 零零幺五为连接红为十二，按向上键找到参数 p 幺五， p 幺五就是我们的一个连接红的选择，红十二表示为外部端子控制器 模拟量。调速按 ok 键。如果想要修改这个红的话，可以按上下键来进行修改，修改完成，单击 ok 键等待保存完成，保存完成之后，再将 p 零零幺零修改为零，结束快速调试。按 ok， 全部设置完成之后呢，我们返回之后按下其段按钮来进行测试，按返回按钮 好切换到我们的一个设定洁面。下面我们单机启动按钮来进行测试，按一下启动按钮，通过下方的电位器来进行调速，此时并密吸机启动旋转电位器，它的转速就会上升， 转动电位器转速上升，电机旋转 好停车，电尾起归零。喜欢自动的朋友，双击点亮给大家分享更多知识。

t 幺二零便便结构我们已经讲完了，那么今天我们主要是讲一下超值宝他的菜单，那么他有哪些 啊？我们先看一下监控这个菜单的时候，我们按 ok， 然后啊我们就可以设置转速，然后我们上下箭头的话，我们可以选择这个输出电压，已经不限电压，还输出电流啊，以及频频率啊，这些电流频率， 那么如果是控制的时候，我们按 ok 的时候，我们处于手动状态下，那么我们可以设置啊，他这个转速是吧？嗯，而且我们按上键的时候还可以选择撑动，并且还可以选择反方向啊， 这是这个诊断，诊断的时候我们 ok 进入啊，哎，可以抚慰所有的那个报警传授，但他会被 故障以及历史还是状态。这个是一个参数的修改，我们 ok 过后进入一个标准菜单啊，上下箭头的话我们可以选择那个扩展参数，然后我们 ok 就进入参数的设置啊，基本调试的话啊，我们按 ok 的话可以进行重新设置 啊，当然一些区通区这方面的这些参数，最重要的就是我们的辅位与辈分啊，当我们 ok 的时候，那么我们可以呃初始化啊， 回到这个原来是长江水的参数，当然我们可以按上下电台的话，可以把这个参数保存在那个 eppr rm 快速保存到了啊，他这个操作板里面，或者从操作板啊下载呢啊，驱动器里面如果有卡的话，也可以下载卡里面，然后 也从卡里面我们下载到驱动器里面，这就是这个超市版那个菜单上面的，那么我们接下来进行具体的操作，按 yesc， 这个时候啊关闭了显示监控，我们按 ok， 那进入这个菜单里面，然后这个就是转速，是吧？我们按按上箭头， 那么他选电压，我们再按箭头的话，他选电流，我们再按箭头的话，他是哎转速啊，这个都是频率啊，这个是当前的电流输出啊，我们这个是目前电压是五百二十八啊，伏直流，我们再按一下，这个是电压输出啊， 这个右那个是转数啊，显示我们按 esc 啊，我们退出这个菜单，然后我们按下箭头进入这个控制，在控制时候我们一定要 那个手动才能进，不然的话他显示没手动的话，我们就进不了这些菜单，他这个主要是一些蹭动啊，还是方向啊，还有这个转速设置，这个是一个整段啊，整段后进入过后， ok， 进入后，这时位可以复位，这个表示他的一个状态，这个表示他的那个历史记录吧。 我们在岸上建材的话，这是一些报故障的一些啊，我们啊按 ok 进入这些啊，找到一些报故障的代码，是吧？这也是法，哎，报故障的啊，我们推出过后啊，我们再按那个光标， 这个时候是有参数的修改啊，参数修改我标准菜单，当然这参数啊可能显示不完整，我们按三箭头显示这个扩展参数，这样参数比较完整，我们凹进去，那么他是一些显示参数和一些要调可以修改的一些参数， 我们退出来啊，按 yesc 退出，我们光标进行这个调整，我们进光标退出来后，我们按 ok 进入这个重新设置啊，如果我们按上按 ok 的话，它显示漏往上按键的话显示 yes， 如果我们按 ok 的话就可以直行或者不直行，那么我们又退出来进入那个备份或者是复位啊，这个参数是这个菜单是很重要的啊，我们啊按一下 ok， ok， 进入下一集菜单，这个是表示符位，如果猜错了，我们把符按一下符位，现在我们按 ox 显示 yes， yes 还是 ok， 如果按 ok 的话， 那么我们就进入下一集的菜单，如果要 yes， 我们就退出来。 ok 啊，进入这个是把参数备份到这个我们的那个卡里面去啊，如果我们有卡的话就这样的。 好，我们再按那个下箭头或者上箭头，这个时候把参数啊我们传送到卡里面保存，我们可以哎把它参数移到其他的相同的操作，这个是我们是 从操作板下载到我们的变频器里面去啊，这个操作是我们把操作下载的这个操作板啊备份起来， 如果说我们要这样下着，我们按 ok， 这个时候选择给我们再按 ok， 好，这个时候我们再再按 ok， 好，大家等一下，好， 这个时候的话，他可能要等个几十秒钟啊，这个时候他就开始以压缩的形式来把这个参数上到我们的那个操作板里面去，这个过程的话要持续个几十秒钟吧，才能够把它下载 完整啊，现在他这个是显示那个个数啊，因为因为我的这个参数比较小，所以他上传的也不是很多啊，现在已经完成了。 ok 啊， 我们再进入啊，我们这样再往下面好按，这个时候我们可以把餐桌从操作板下得到我们的那个 变频器里面去，这个时候我们还是按 ok 啊，这样开始啊，参数从操作板下载到我们的那个变频器里面去了，这样有这样的话就我们就不用哎，相同的变频器，哎，相同控制我们就不用一起调查了，我们只要把它因为操作板复制 就可以啊，这样很方便的，而且简化了我们的那个取消参数的那个时间啊，这样 就完成了。好，这样我们按 ok 就可以退出了。好，没，通讯属于要等个几秒，则都是显示正常画面。今天的视频来就到这里，谢谢大家。

下面我们给大家讲解一下如何通过面板来拷贝新妹子 g 幺二零变频器的参数，比如变频器损坏了，我们想换一个新的变频器，此时我们可以先将他的参数先拷贝到面板里面，然后再用面板再下载到一个新的变频器里面就可以了。 首先按 efc 键返回按向下键，进入到我们最后一个菜单为附加菜单，按 ok 键 按向下键，再向下键选择 tobop， 就是将参数拷贝到这个 bop 的操作面板里面，按 ok 按 ok， 此时再次单击 ok 键，我们稍微等待一会儿。 好，那么这个时候呢，我们会创建一个压缩文件夹，压缩文件夹创建完成之后，它会自动将变频器内部的参数拷贝到这个面板里面，正在拷贝， 拷贝完成之后，我们等待面板显示完成， 现在完成之后就可以将面板拔掉，插入到我们新的变频器上，此时可以看到现在显示 tobob 档拷贝完成，然后按 ehc 键，这个时候参数呢就在我们的这个面板里面了。

西门子 g 幺二零拆变频器参数快速调试，将已调好的变频器参数拷贝到 bop 当中，找到这个菜单，确定下下， 找到 tobopok， ok， ok， 稍微等待一会， 开始压缩文件 好，已经拷贝完成，现在这台变频器参数已经拷贝到这个 bop 内操作面板之内。西门子 g 二零叉一变频器快速调试，嗯，把已拷贝好的数据参数下载到另一台变频器当中。 首先拔下刚才拷贝好的控制器，插到新变频器上，等待 在这个菜单下找到最后一个选择， ok， 嗯，按下键找到 from b o p， ok， ok， 正在下载以拷贝的参数 好，下载完成， ok， 参数下载完成。调试来，打到最低，启动一下， 赶这边呢，电机转了吧，好，打到停止，打到远程， 远程启动 好做了啊，万辆调速 加速没加速反馈直率继续加，二十毫安 对应二十万减速，十毫安对应二十五赫兹对应时速出十毫安。

啊，快速调试档已经完成，然后我们这边可以看到变频器上还是有报警的，我们可以查看一下报警，在诊断页面黑标选中右上角，然后 ok 进入第一个是复位，所有报警啊，我们可以选择复位一下啊，复位完成， 然后在 forte 页面可以查看当前当前报警，我们可以看到有一个 a 七九九幺的报警，这个报警是因为我们没有做电机数据 啊，静态识别没有做优化，我们可以做个优化啊，做优化呢，就是将变频器模式切换为手动按一下憨的 oto 这个按钮。啊，变频器有一个手的标志，就是进入手动模式，然后我们启动 模特 it 呢，就是变频器在做一个自动优化的一个过程当中，他会听到电机的一个力词的声音， 啊，电流的一些声音。 好，我们做完优化以后，那个报警就消失了。啊，我们切换为自动模式。 好，这个时候我们远程本地的一个调试啊，基本上就结束了，我们可以保存一下参数，黑标选中那个右下角，按 ok 进入按一下按钮，切换到 rent room， ok， 保存参数 啊档，保证参数完成。切换到电机信息页面，然后我们可以看到这时候已经有模拟量的设定值 给过来了，我们可以进行测试。 diy 呢是 die， 是本地启动， diy 是本地启动的一个啊按钮，可以看到我们可以通过旋钮来控制它的转速 啊，旋钮加大，他的转速就提高，旋钮卷起好，他的转速就要减小，他们可以通过 di 四来切换另一个模拟量来控制， 然后另一个模拟样的启动呢是第二零，第二零等于一，第二零、第二一等于零，然后我们通过另外一个模拟样的旋钮来控制他的转速， 然后这样就是远程本地的调试就完成了啊，停止便秘器。
