STP文件用NX怎么转存为SAT

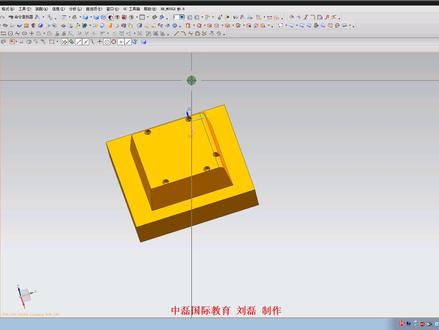

呃，大家好，我们这一节呢给大家分享一下，就说客户发过来是我们一个 s t p 的啊，有个装配档，我们怎么样转到我们游击里面来啊， 并且把那个装配把它去除啊？啊，是这样子来啊，就是我们家收纳编程拿来啊，拿来发图的话，不要装配的话，我们怎么做啊？好，我们先进个图来来说啊，他这个是去去去除参数去除装配了啊，我们来做一下，我们先进一个图 进来啊，然后呢选择导入，选择文件导入它，这个是选择的是 s d p 啊，如果客户发过来是 s t p， 你就选 s t p， 是 i g e s 就选 i g e s 啊，我们选择 s t p。 文档找的这个地方或在哪里啊？我们看一下啊，在我们这个地方的啊，这个这里啊， 这个位置是对的啊，如果不对的话你在这里找，那找进来之后你发现他是没有的啊，你注意把这个呢，他有一个 stp 啊，一个 stpr， 你去把它调一下，选择这个能焊就可以焊到这个文档，然后选择这个确定，其他我们都不用调，直接点确定啊， 好，在这里呢大概会算个啊，几十秒一分钟左右啊啊，这里让他算啊，好 好，这个就在这里计算啊，好啊，这个是导进来的好客户，这个图我们导进来了啊，导进来，此刻你会在这个地方装配的哈，你会发现这个里面很多装配档的啊，是吧？你比如说你点这个呢？来选手跟着部件啊 啊，这首啊，这样子显示部件过来，你把它设置为更多部件之后呢，这个就是啊，是为我们这个显示部件了啊，那这样子的好了，我们这个啊，如果拿来更改拿来便宜，这个很不方便的啊， 那怎么我们啊，如果是拿来编程的话，那我们怎么样把它调成我们想要的格式的啊？我们可以，你看这个都是在装配当中的啊，我们可以直接点文件点导出啊，当然也可以 重新导出个 s t p 啊，这是格式，然后呢也可以导出我们这个 s 杠 t 格式啊，我们快一点的话，我们选 s x 杠 t 是最快的啊， 好，卡住了啊，好，我们得文件导出，选择它的框选啊，如果是你转 d 版本 把这个调低啊，如果说你不会调的话，我们我们先调到四零零吧，然后点确定啊，然后这个地方呢，你看一下我这里命位为四，假如说我们命位为五啊，确定 好我们导出去了啊，然后我们先截个图确定啊，选一下导入啊，同样的方式，刚才导出是这个是，现在导入也是这个是，然后选择它导入进来。 好，这个哦，这个还相对来说快一点啊，比那个上一次 d p 的话 好，要卡住了啊， 这样子的啊，图档越大，这个上的时间越长啊，这个不要去登场啊，好，来看一下，这个就倒进来了，我们看一下这个就只有一个了啊，注意看是吧，那这边全部都是题了， 那么这个这边的话，在这边的话你是看不到的，因为他都是装备的啊，啊，这个我们自己就分享这么多啊。

欢迎各位小伙伴来到千元课堂，我是千言风旅，那么今天呢，我们继续上一个呃一个序讲啊，就是说继续讲讲这个呃工作中呢常见的另外一种文件格式， st ep， 他的一个导入和导出啊，就这种格式的文件呢，嘿，然后呢，我在桌面这里呢准备了一个叫 step 的一个文件格式，那接下来我要把它导入到我们的 ug 里面去。哎，那话不多说，首先呢打开我的 ug， 然后在文件这里选择导入啊， stp 的话呢，他下面这俩有三种类型，我们呢首选都是这个二零三啊，下面这个二一四和二四二的话呢，我们可以不暂时不用去管是吧，先用这个二零三， 就选这个二零三就好了， stp 二零三再导入这里 stp 二零三，点一下，点一下之后 后呢，下面的参数都不用管啊，都不用管，我们只要管这个位置就好了，因为呢，我把这个要导入的文件呢放在了桌面，那就点开一下这个文件夹啊，点一下这个图标啊，点一下之后呢，在桌面这里 选择我要导入了一个 stp， 然后呢这一步的话，他有个细节，就是下面文件类型这里啊他他是可以选的，你可以选择这个 stp 和 step 啊，这两个文件的话呢，只是格子上有不同，所以说我们导入的话呢，需要注意一下下面这个文件类型是不是 stp， 或者呢或者或者说呢是不是 stp。 是啊，就看你要导入的那个 是什么样的格式吗？这里面的话呢，我们导入的是 stp， 就选择 stp， 然后选中这一这一个我们要导入的文件， ok， 确定？那这样子的话呢，文件就倒进来了啊，倒进来了 lstp 的话呢，倒进来他就是一个 实体的啊，除非说你在导出这个文件的时候呢，把它做成了片体，那接接下来别人导入了之后呢才才会是一个片体。好吧，那这个的话呢，显然他之前是是一个实体。行，那这个呢是他的一个导入的方式， 导入了一个方式啊，那导出呢？怎么求呢啊？那导出的话呢，更简单啊，导出的话呢，比如说我先把这个删掉， 删掉删掉之后呢，我随便做一个东西啊，做一个体，那这里面的话呢，有一个细节，或者说有一个，呃，小知识啊，就是说呢，我们为什么要导入一个 stvp 呢？或者我为什么要导出 s tp 啊？因为呢 stp 啊，他可以导出我们的实体，可以导出我们的曲面啊，还可以呢，导出我们的曲线啊，包括我们一些坐标系呢， 还有一些标注信息啊， pml 啊，都可以导出。那所以说这里面的话呢，如果说你需要导出一个面线啊，还有坐标系之类的，那这个时候呢， stp 就是你的首选啊，那这里面的话呢，我做做了一个体，然后呢再给他做一个面啊，做面的话呢，我直接用拉伸啊 拉伸把这个拉一下啊，那做出这么一个面做，做出一个面之后呢，我再做一根线， 嘿，是吧？那现在呢，我整个文件里面呢，就有了一个叫一个 t 啊， 一个面还有一条线，是吧？三个要素呢都具备了，那具备之后呢？呃，只要是我们的文件导出，只要是你要想导出文件的，那这个文件呢必须先保存或者另存啊，这里面的话呢，我直接把这个文件呢另存为，比如说放到桌面上，二二二， 确定好，那我对这个文件呢进行一个另存为，那接下来之后呢，另存完之后呢，我再对对他进行一个导出，然后选择这里文件导出， 在 s t e p 这里点一下，点一下之后呢在要导出的数据这里选择我们要导出的一些信息啊，比如说呢他末日呢？是体啊，那除了体以外呢，还有面，我还有线，这些都要导出去，那这里面的话就把这个曲线啊还有曲面 勾选掉就好了，是吧？如果说你还需要导出坐标系，那就勾选这个坐标系啊，还有这个标注信息，那你就需要导出的，你就勾勾出勾选一下，是吧？这里面的话呢，我们就导出前面三个要素就好了，然后在文件类型这里啊， 下面呢有个叫应用协议，这里面的话呢直接选这个二零三就好了，还有这个二零四啊，二十二的话呢，用的少，我们呢也就不去动他了，是吧？ 然后再往下就是这个地方，我们呢需要给他指定一个位置，同样的我再点击下这个浏览这个图标点一下，然后在这里面呢找到我们 要导出去的一个位置，比如说我把它导出到桌面，然后呢导出的时候呢，你只能导出一个 stp 的一个文件啊，如果说你想导出 stp 的话， 就用那个二零四啊，啊不，呃，就就用那个二一四啊，二一四啊，这里面的我不去管他啊，不去管他啊，然后直接呢到桌面这里指定他的一个位置， 然后呢给他起名，给他起个新名字，比如叫三三三，确定，那所有的准备工作呢，做完之后呢，点一下确定，确定好之后呢，那我们这个他就导入去嘛，有没有成功呢？我们这边呢新建一个文件， 然后再用导入的方式呢，再把刚刚导出去那个再导进来，导入 stp 二零三确定在文件类型这里把它改成 stp。 哎，就可以找到我们刚刚导出去的那个东西了。 ok， 去啊，那这样子的话，你看是吧，一模一样啊，一模一样是不是啊？那这个呢就是一个 s t e p 他的文件一个导入和导出啊，还有 stp。 是啊，这两个格式的文件呢，他的导入和导出啊，同学们都学会了吗？啊，如果说呢？呃，同学们晚上有空的话呢，可以给这位呃发布视频的老师呢发送一个私信啊。来一下我们每天晚上八点 到十点半的一个公开课堂，嗯，每在一个课堂里面呢，我们会分享一些加工小呃小知识，是吧大家的带大家呢认识一下这个 ug 编程啊，如果说有需要的小伙伴呢， 可以私聊啊，或者说给这位发布视频的老师呢发送一个私信。好吧，那我们这边呢会给那个直播地址啊，记住每天晚上的八点到十点半都有一个直播授课活动啊，再见。

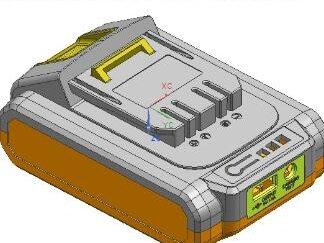

只要使用过游击的朋友都遇到过这样的情况，我们一个好多零件的一个文件呢，我们导入进来以后呢，或者打开以后呢？去对它进行操作的时候，他选不中是吧？选不中，那这个是什么原因呢？ what？ 大家好，我是游击交流会夏男子。今天呢，我们和大家说一个我们经常会遇到的一个游击问题， 特别是我们新手朋友，他不知道怎么去处理，因为有时候我们的文件是别人发给我们的，他发给我们是有 x 杠 t 格式的，或者是 stp 格式的，那这种情况有两种，我们先说我们的 stp 格式，其实，呃两种格式，但是问题基本上是一样的， 那我们有些朋友，我们发过来 ss 刚踢文文件以后呢，那我们有些朋友的新手朋友，他不注意，他会直接去打开，那我们来看一下我们，我们直接去打开我们 这个，因为我这里有了，那我就把这个全部关闭掉吧，好吧，我这关闭好，我们来看 我们这个大开好以后呢，那我们想对他进行一个什么求和，什么都选不中，是吧？那这个因为为什么呢？就是因为我们这里啊变成了一个装配体的格式了，知道吧？变成一个装配体的格式，所以说这时候我们就没办法了，我们只有什么双击一下， 双击一下我们这个所所所选用的工作部件，我们在找比方有导员命令啊什么的，你看才能选中，是吧？就这这样是不是做操作起来很麻烦？那我们这种的话和我们 stp 也是一样一样的道理，我们就不演示了，我们 stp， 我们也是一样，我们别人发过来文件的话，我们都是 导入进来以后，他也是这种形式，那这种话我们怎么处理？有两种方法，一种方式的话是我们在插入这里， 我们在插入这里有一个关联复制，下面有个提升体，是吧？大家如果不知道还可以搜一下提升体，我们这个是呢框选一下，我们把这里打开给大家看一下啊。好，我们来看一下，我们把它全部选中，我们点下去让大家看这里的变化，好确定 看到没有这个题就出来了，把它提出来，就从那个装配的模式里面提出来，提出来以后呢？那我们这个时候呢，就可以对他每一个你看都可以选中了，是吧？都可以选中了，但是我们这种话你要是保存好保存一下啊，我们来看一下。保存了以后呢， 我来看一下啊，我这打成 s 那个，你看保存以后他还但还是这样的，还是这样会有好多文件，那这个的话是没办法，你拒绝不 了的，是吧？但是我们还有一种方式是我们怎么去，怎么去处理，如果说我们 s 杠 t 的话，我们就不要这样去做，我们怎么去做，我们只需要我们新建一个文件，新建一个 好，不要直接打开，把我们这个 s 杠 t 导进来就可以，因为新手回答，不如说我们导进来就可以了，你看 好，你看我们这里导进来以后，你再去保存的话，它就是一个文件，那我们 x 杠 t 也是一样，如果你导进来是的时候，你就是把我们的 s 杠 t， 你重新导出 s s c p 的格式重新导出去，导出 s 杠 t 以后再把它导进来就可以了。这是我们 只要用过，你用过游击的，你肯定是遇到过这种情况的。好，这个处理的方法的话，目前的话我知道的就这两种，或者是大家有更好的一些方法的话，可以一起来讨论，一起来分享一下。好，谢谢大家的关注和点赞，再见。

啊，这里一个导入，那咱们就刚开始以咱们的这个，呃，刚才的那个 x 杠七为例吧，让我们文件然后进行一个导入，导入 x 杠七的，而这个人要记住这个，因为我们这里的是不不支持这个 啊，中文的，你必须这里把它复制出来，比如说我们可以把它复制，然后复制到这个这个外，在这个外面去 粘贴到这里吧，这里有了，然后点签名， 你这样你导入进来，他就是一个实体的，这个是 x 杠机格子，看清楚了吧？那我们在做模具设计的时候都是一样的，都是 这种 x 的杠题格式的，都是来导入进来的，通过这里啊文件，然后这里导入的啊，这个你选择他的时候 导，这是导出，我们直接文件导入，然后这里面可以看到，然后往下拉四 x 杠即可，这在他的位置啊，这个地方就是导入，如果说你要导出来 导入 xtv 格式的也是可以的，你看这个方向的导入跟导出他的差不多都一样的，知道吗？只是缺少了一些导出图片的格式，这几个是图片，然后的话我们文件的让你导入这个， 然后这里下载文件，这里有个 这样你可以看到他把他所有的这三个是不是装配到一起了，对不对？就可以直接装配到这个，你要是单独打开，他就是一个单独单独的一个链接， 是吧？来去做的啊，这个呢就是导入的也比较简单，细节操作下去，搞个多练练就可以。

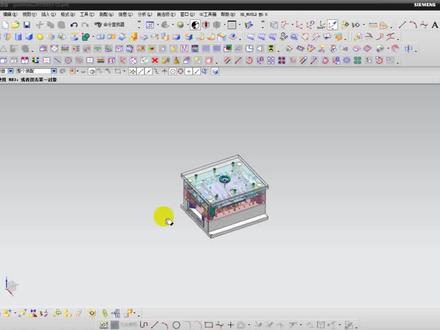

好，我们来看一下我们的导出啊，导出 stp 的格式啊，他有什么优点啊？有什么优点啊？我们这里啊可以选择一下，看一下我们这个图档里面，我们这里看到的是一整套模具，对不对？里面有分图层， ok， 我们导 stp 的话导出去啊，我们想要把图层保留，我们应该选择用哪一个 stp 来导？ ok， 我们可以同样点击我们的文件里面导出 stv 啊，注意这里啊，不要去选啊， stv 二零三这里啊，我们要选 stv 二幺四啊，二幺四， 因为这一个 stv 导出去的话，他就是啊这个格式啊，他的格式会啊，这个图层啊，他的图层啊，还会保留到我们这里啊，可以来试一下导出这里啊，直接这里选定一个地方啊，我们这里 导出啊，我们把这个这里啊，有两个的话，我们这里重新命一个名啊，我们这里重新命一个名字啊，命一个，比如说这个命。

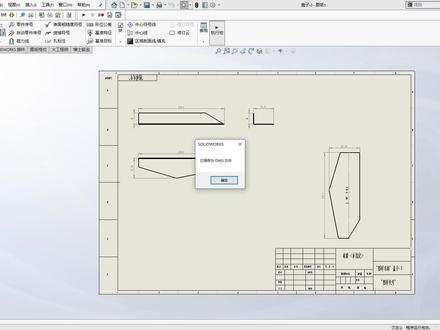

啊，一个学生发过来一个这样的图啊，这是一个 stp 文件，打开以后呢，他是一个装配体啊，咱们看一下怎么样把这个一个小配电柜啊，还是一个防水配电柜，咱们看一下怎么把它拆开啊？ 这个是可能是以前这家安装钣金做的，你看啊，每个地方都处理的挺好的啊，咱们先给他涂个颜色， 涂颜色的目的是区分谁哪个是哪个件啊，一共几个件啊？从这样看我怎么看到才两个件，在这装备体式右键 解散特征是，然后在这再解散子装备体。好，果然是两个件啊，保存 就可以了，保存一下啊，这两个键呢，都可以单独打开，单独打开单独保存啊，保存 也可以文件另存为啊，因为这他的名字太那啥了，太长了啊，咱们给他另存一下啊，然后再开第二个，第二个是盖子，应该是第二个是盖子啊，咱文件另存为 guys。 好，那么另所谓盖子以后呢？这个盖子是三部分，从这看实体有三个，能把这三个再拆分一下啊，把这三个再拆分一下。怎么拆分呢？有两种方法，第一个是插入特 保存实体，第二个就是用插件，这有开多实体转装配点，确定 好拆完了， 那保存一下啊，这是咱们这盖子拆的三个实体上个颜色可以看到一二三，那么这三个实体呢，咱们可以分别转板金啊， 这个怎么装满进，咱们看一眼啊，第一步，先测量厚度， 零点八啊，然后钣金转到钣金点一下，它采集所有折弯 厚度自动改零点八了啊，圆点也是自动的啊，这个有非九十度，所以用 k 音子，零点八的话，咱零点一二就可以了啊，然后打对勾保存展开展平一下，发现呢，可以展平， 可以给他出一个功能图啊，可以利用差距自动出功能图，也可以就是手动出功能图啊，咱们在这先手动出一次啊，选择 a 三模板，确定 先拖三视图，拖三视图的目的是让师傅呢折完分以后核对尺寸，拖完三视图再拖展开图，展开图是个平本式啊，看一下，这应该 开始切边不可见，右键切边切边不可见啊，没有问题。然后利用插件里面的 全视图长宽标证，那么这个图就做完了，做完以后保存 cad 文件，另随为 dwj 保存，确定 影射要装上啊，确定好，那么去那个文件夹里面，去咱们这个文件夹里面找一下咱们这个 cd 文件，看一眼啊， 这是咱们这个文件夹，这是生成的 cad 文件，好发现的，非常漂亮啊，三视图展开图，下料图啊，都有 cd 可以关掉，咱们继续咱们下一步的操作。 好，第一个板筋转完了，然后就是第二个板筋， 第二个板筋也是这样，转到板筋点一下，采集所有折弯，看一下默认的这折弯厚度和咱们输入的值是不是一样，还有 k 音子啊，零点八都是啊，保存展平试一下啊，没问题。 然后这个的话，咱们就可以用博士板筋里面的自动工程图来出，里面有个选项，高级设置啊，把这个 第五视图开启，第五视图放置框外啊，就可以了，然后当前模型开始。 好，那么这个咱们可以打开他的文件夹看一眼，他的工程图已经生成了，你看盖子二，咱们打开这工程图， 这是展开图，但是他生成的并不漂亮啊，切片不可见，还需要咱们再自己再处理一下啊，包括他这个轴测图也是太大了啊，也给他改一下比例 啊。这是一个展开图，从这可以看九十度，九十度就不用标了啊，非九十度标一下，九十度不标了，那么这个图也算是合格啊。关掉它， 然后第三个也是啊，第三个也是还是钣金转到钣金 点一下，采集所有折弯一定要注意看厚度啊，一样不一样，还有 k 音子啊。确定升空中图在这呢，我就习惯性的自己手动来生成了啊， 然后把平板式拖过来，还是右键切边不可见，当然这个切边不可见啊，也可以从那个默认模板里面调，调完以后呢，就不用管了啊，然后保持所有。好嘞， 这是盖子完成了，盖子完成咱关了，再看箱体啊，看箱子， 这箱子还是同样的方法，不是钣金拆多实体转装配，确定 好，拆完了，拆完以后给他涂个颜色，快速上色啊。这个箱子呢，分为了四部分分为了四部分啊，保存一下， 咱还是从第一个，从第一部分开始，从第一部分开始，为了有规律点，咱们就选直接选这个信号一啊。信号一 从信号一来开始做啊， 还是钣金转到钣金点，他采集所有桌，咱们做图，因为是要加工的，所以要仔细一点啊， 我再测量一下他的厚度啊，也是零点八，没问题啊，转到钣金采集所有周二，然后下面还是一点二确认。展平试一下，没问题啊，展平，没问题，确定 点错了啊， 咱们先把四个都全转了啊，四个全转了还是测量厚度，零点八 转到板筋，采集所有折弯，然后打对勾完成。第三个打开也是测量厚度啊， 零点八测量厚度是评估测量啊，也可以设置成快捷键，我设置的快捷键是 q 啊，然后来到钣金 转到钣金零点八，然后检查下面没问题，打对勾。展平，试一下没问题啊，非常棒啊，然后确定第四个打开 还是测量厚度，零点八转到钣金，采集所有折弯。 看厚度啊，看这厚度和他相符不相符就可以知道啊。相符没问题啊，转完以后呢？展平， 好的，这样的话四个四个全部弄完了，弄完以后呢，咱们升空中图啊，我是习惯性的手动生成，这样的话， 因为数量不是太多，我我就手动手动了，要数量，比如说有几百份的话，我肯定是要用这个插件啊，用插件的，那么这个可以， 然后另外一个还有再介绍一个功能啊，看这箱子四，我有一个直行红，我这个红命令里面我录了好好多红，你比如说 todew 啊，里箱子四打开， 他自动给我生成 ca 地图，在这箱子四，然后打开，你看 cad 图生成了直接可以用的下料的啊，并且是一比一的啊。箱子四做完了，然后再看 看咱们这个里面的图，箱子三 也是是功能图啊，当然也可以选别的模板啊，都可以的啊，先拖个三十图， 然后再拖个平板式 切边，回头我把我模板这个切边改一下，这个切边让他不可见了啊， 前视图长宽标证啊，然后直行红。 tdw 啊，自动生成了，我都不用去检查它。自动生成了啊，这是箱子三，咱们看箱子三，箱子二 还是这样啊，我可以换个模板，这个板筋模板是没有那个图框的，没有那个图框的是用 a 四做的，没有图框的，但是有个缺点，他就是每次 次呢，他生成的比较小，蚊子比较大，对于这个小物体来说特别适用啊。平板式拖过来，右键起边不可见啊，保存， 直行红， 然后箱子一 托个三试图啊，轴色图我给拖出来了啊，轴色图也可以的，这块呢可以变一下比例啊，稍微大一点。 然后呢再拖个平板室 还是切边不可见啊？保存， 自动标注啊保存，如果你想弄成他，弄他厚度呢你那你就右键生成一个他的侧面图，然后然后再标注一下，这样的话他的厚度就标注上了啊，是这个意思， 咱们看一下啊。嗯，盖子二，盖子三，咱都没有生成那个啥的啊，没有生成这个 cad 呢，直接用这个红命令直接升就行了啊。保存所有， 然后盖子二，有了，盖子三直行红命令。好， 来来看一下盖子一，盖子二，盖子三，箱子一，箱子一，还没有执行红命令吧，执行一下红命令，最终要的都是 cd 图， 箱子一，箱子二，箱子三，箱子四。好，那到现在呢，咱们这个箱子呢就已经是全部做完了啊，包括他的下料图啊，直接用于机关切割下料就可以了啊。

大家好，今天跟大家分享一下 n x 如何导入导出 x 杠 t 文件这样的格式啊，这种格式是我们经常在工作过程当中啊，经常使用的，那么我们点击这个文件啊， 啊，选择导出，找到这个地方啊，点击他啊，这里的话有的版本号啊，你选择你要导出的版本号，假设我导出 nx 十点零吧啊，然后框选 框选，假如说我想把这些全部导出去，就框选它，我们点击确定啊，我们保存在桌面上，点击桌面这里的话，你可以给他一个名称啊， 一二三，然后就这样，一二三啊，我们点击这个， ok 啊，我们到桌面上，他这里已经出来了，对吧？ 一二三啊，我们打开这 n x 点零啊，把它倒进来， 对吧？我们这里的话不要用这个打开啊，千万不要用这个打开，因为这个打开的话会出现很多问题，我们要新建一个 啊，新建一个 啊，这里我们找到了文件啊，找到这个导入啊，找到这个啊，然后我们选择他这个啊，一二三，对吧？我们点击， ok 啊，对吧？这个啊，这样个模型啊，就导入进来了啊啊，大家啊，回去可以试试啊啊，那么本次视频到这里结束了。

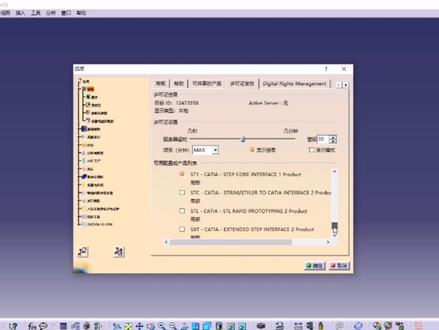

我们打开卡条、装配等工具选选项， 然后我们选到可以看到许可证 可共享产品，然后过来就是许可证发放， 然后我们找到 stete， st 是可以导入 stp 的许可证 通过导点这个我们卡掉就可以导入 stp 文件，然后我们直接点导入部件， 直接找到 stp 软件， 我们找到一个打 sstp 文件，打开他就可以直接导入了，直接进入这个装配 其实可调打开 stp 是很方便的，只要点了许可证之后， 我们直接就可以把 stp 往窗口一扔，他也能打开，下面我们就试着用，试着找一个 app 文件打开， 我们看到这里有个装配体， stp 我们直接扔进去，他也能直接打开，所以开 跳如何导入 stp， 是不是很简单啊？当然要记得保存哦。

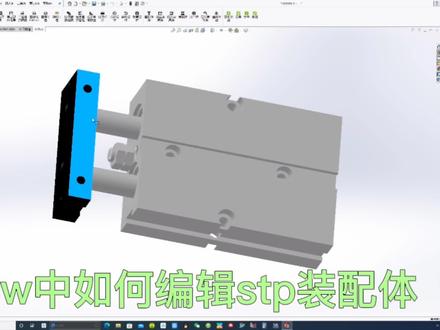

大家好，今天给大家讲解一下如何正确的打开 step 格式文件，并且将其可以进行编辑和保存所有零部件。 因为在呃我们工业上或者说很多朋友在接到我们客户图纸的时候，都是打开的一个通用格式，所以我们 要如何去进行对他操作的话啊，这个还是有必要去给大家讲解一下。我们现在先打开一个通用格式文件 stb 格式 啊，比如说是打开这个， 我们在打开的时候，第一步就要确定我们他会 弹出一个空模板，我们一定要选择确定，然后选择我们的模板，不要点击取消啊，不要点击取消，然后呢？我们在这个文件打开之后， 第二步我们应该操作的是因为我这个文件已经打开比较多的一个次数，所以我们第二步就是应该这边会弹出 一个选项，就是断开链接啊，大家可以选择去断开链接，然后如果说大家没有弹出断开链接，我们可以打开系统选项里面有一个导入 启用我们的三 d inter next 的，然后点击确定他也是可以的哈，就是我们要断开他的链接， 然后如果说我们要针对某个零件，比如说这根轴，我们要对他进行编辑，我们可以先打开好打开零件，打开零件之后他会弹出这个 future works， 他会弹出是否想进行特征识别，我们点击试 好确定，他这个时候就是对我们的一些特征进行识别，转为 so the rocks 里面的一些特征， 因为你有的可能是用优居啊，或者说 pro 一画的呀，他之前打开的时候只是一个输入，现在现在他直接转成什么？转成了我们的一个旋转，甚至我们可以点击他的一个草图，他也是可以看到的。好，这个是关于零件如何进行编辑，然后呢 我们再打到这个整体的这个啊，是可以点否？我们有的时候小伙伴会问到，而我们后面要把所有零件给他保存起来，我们应该怎么操作呢？啊？其实这里也有一部给大家讲一下哈， 就是我们先啊直接断开电机之后，然后每个零件你需要使用它，你可以直接点击特征识别，然后你要保存所有零件的时候，你直接点击这个关闭，他会就会弹出来。 弹出来什么呢？你要点击保存所有，这里会弹出来，这里就要特别注意，因为我要保存所有零件，并且还有这个装配点，所以我们要点击什么？包括所有参考的 零部件，点击然后保存，他就会啊把我们所有的一个零件进行一个保存 啊，主要是 stp 格式的一些操作啊，大概是这种，第一个你要把这个零件打开嘛，然后进行编意嘛，然后直接定存，为嘛？所以我们的主要步骤就是什么呢？千万千万记住，我们打开的时候一定要选择 确定模板，然后选择模板，不要点击取消，这是第一步。第二步对于我们装备体而言，我们一定要选择断开链接，因为我这里没有显示哈，因为这个文件我之前打开过的原因。 好，如果说你这里没有断开链接，然后就选择我们系统选项里面导入，再点到我们的启用这个， 然后点击确定，然后在保存的时候擦掉它，选择我们刚刚所选择的，包括所有的零部件。 好，大概的一些步骤就是这样啊。呃，就先讲到这里，如果说大家在这个操作过程当中有什么问题啊，可以随时给我发消息，然后我们一起一起进行探讨。好，谢谢大家。

stp 格式的文件如何导入到 cad 当中？ 在这里我们首先使用 solox 或者是 ug， 将我们的三 d 模型转出为 stp 格式的文档，在这里另存，我们选择保存到桌面类型，我们选择 stp 格式， 然后呢我们给他一个名称，三个五保存 在这里呢，大家等待一下，因为这个文件有点大好保存成功以后，在 cad 当中，我们选择新建一个窗口，将网格关掉，单机插入， 选择输入，在弹出的窗口当中，我们选择类型为 stp 格式，找到这个刚才我们转好的这个文件， 单机打开，这个时候他会提示我们正在后台处理该作业，所以大家要注意等待对应的位置在哪里呢？在右下角这个地方有个输入文件，这里输入作业，文件正在处理 这里的话呢，他会提示我们文件已完成，我们点一下确认就可以了。 好，我们这个文件就转到了 cad 当中来了，大家可以看到。然后呢我们给他换一个三 d 视角，西南等州， 然后给它切换成着色模式，将它的颜色我们更改为这种颜色，大家可以看，那我们这个模型就转到了 cad 当中来了，所以大家经常看到了很多用 cad 画的一些 汽车，飞机，包括一些刀具、钻头这些比较复杂的一些三维模型，你看上去他在 cad 里面，但是不代表他真的就是 cad 画的，那么比如说像我们这里面他有一个湿感， 那这个实感的话，你用 cad 去画就不好画，对不对？那么我们用说的沃克斯的话呢，就很简单， 所以的话呢，虽然你看到这个图他现在是在 cad 里面没错，对不对？但是如果你要用 cad， 随便你画这个螺母啊 螺栓你都不好画，对吧？那么我们就可以将这个 stp 格式直接导入到 cad 里面来就可以了。好的， stp 转 cad 就为大家讲解到这里。

大家好，今天跟大家分享怎么样导出 stp， 保留颜色且已经隐藏的面不显示和线也跟着导出，应该怎么操作呢？首先点击文件链存为保存副本， 就会弹出一个这样的对话框，在类型栏里面选择 stp 格式，点击选项，应用协议里面改成 ap 二幺四杠 is 下面的基准面组隐藏的图圆前面的对勾去掉。 保存配置文件，点击确定，再点击确定导出，再打开导出的文件，就是这样的，后期导出不需要再选择，大家需要配置刚才保存出去的这个选项，点击文件选项 配置编辑器，点击添加输入 step， 找到这个配置文件，浏览到刚才保存的那个文件，再导出配置就可以啦。对高版本 的，大家可以通过这种方式配置本版本 vcro 六点零版本。对低版本三点零版本的，大家可以直接在坑飞狗的配置选项里面配置这个颜色的选项，在导出的时候把这些点一下就可以了。想要学习更多的结构知识，欢迎大家点赞关注留言。

ug 逆向大绝招来了，如何用 ug 软件一步把 stl 小平面体转向为实体？学会这个再也不用问别人如何把 stl 导出 stp 了。这个小平面体转实体的功能是 ug 高版本才有的，你要问什么高版本，那我直接推荐 nx 二三零六，没有这安装包的，我给你一个。 现在这里我们就导入了一个 stl 文件，他这里是个收敛体，那收敛体的话他不是实体，所以我们这里现在进入创意塑形模块，在创意塑形里面有个功能，就是从这个小平面体创建框架， 接下来我们选择这个小平面体，然后在这里生成小框架，面面越小计算时间越久，你别看我这里一秒钟就出来了，其实中间五六分钟我给他剪掉了。放大可以看到创业 塑形生成的这样一个体，那现在这蓝色密密麻麻的就是框架，这里我们可以使用变化框架来修改造型。 处理完成之后我们退出创意塑形，可以看到建模模块里面就多了个细分体，那我们对比一下这个实体和 stl 的区别，我们将收敛体改成绿色， 可以看到二者的重合度还是比较高的。那么这样的话，我们删除这个 stl 文件，然后把这个细分体导出一个 stp 格式，先注意看到他目前是这个样子的造型，那么导出 stp 后，再打开 stp 文件，他应该也是同样的模型。 这里我们导出文件之后，用低版本 ug 来打开这个 s t p 文 文件，打开后看到 stp 文件就是创意塑形生成的那个实体，在建模步骤栏里面可以看到他这里是个实体，这样我们就成功由 stl 文件转成了一个 stp 实体文件，那在这个实体基础上在逆向建模就超简单了，这下你们学会了吧？

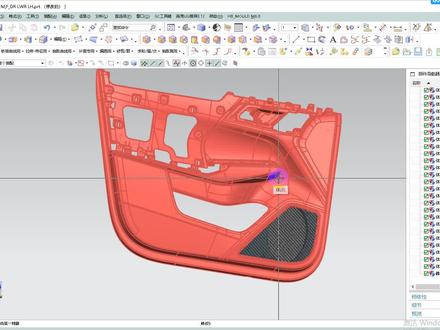

好，大家好。呃，我是星梦安妮老师，今天呢给大家分享的是我们的这一个比较说是一个装配文件，而且比较超大的文件，而且呢不是 ug 做的，是用我们卡跳做的。大家都知道我们现在做汽车内饰件呢，也有用卡跳做这个的， 那我接的这个业务呢是什么呢？是一个呃汽车内饰的，那汽车内饰他是干什么呢？我在帮他做一个什么呢？做一个功能夹具支具，也就是说这个产品他在装配的过程中所需要的总共有八个支具。 那我在做秩序的时候呢，别人发给的文件是一个 s t p 格式， s t p 格是那个 s t p 格式的文件，就两百兆，就两百兆，那有两百兆我怎么打开它？而且呢我电脑配置也蛮好的，我电脑配置呢是 i 七的，然后呢是呃，三十二的，三十二 g 的内存啊，三十二 界的内存，就这我打开打开了一个晚上，那像这种怎么办？因为我们要做这个制具设计的话，那我可都要把这个产品呢进行一个整理， 然后呢他有一个前门，一个后门，那像我呢，首先呢前门这一块呢，那么前后门这一块呢，我已经做好了，他有几个这个秩序我已经做好了，我现在呢要做前门，要 说前面的话，我是这样子的，他给我的是一个什么？是一个 s t p 文件啊？给我的是一个 s t p 文件。这个 s t p 文件有多少？有两百多张啊？这个有七百多张，看到没有？有七百四十七兆。 那那我现在怎么打开的呢？我用直接打开 cb， 直接打开 stp 以后呢他是什么呢？他就是一个装配文件，那是一个装配文件以后，然后我现在怎么办呢？我单个单 刻的再去把它打开，单个单个的我再去把它打开。干什么呢？来进一个补面，来进一个缝合，来进一个什么？一个单个单个来进一个什么？来进一个补面，补面补好以后呢，我再把它放到一个芥末环境下面的，因为在装备环境下面，我们也可以做这一个家居制约设计， 但是呢我是想把它这样放到键盘环境下面，那这样的电对的电脑要求比较高，所以我们很多学员呢，可能遇到过这种，当别人发给你的文件是一百多兆，两百多兆，甚至一个机七百多兆的文件，那你必须要打的开，如果你打不开这个 你接不到。所以说我现在是这样子的，我直接把他的这一个七百多兆的这个文件，大家可以看到这个文件是多少？是七百四十七兆，那七百四十七兆的话，我直接打开一个晚上打开了，打开以后打 开的是装配文件，那我先怎么办呢？我就先单个单个把它打开，单个单个单打开来进行一个缝合来进行个处理，因为 是卡跳文件，那导到 ug 软件里面的时候可能有泡面，那有泡面我们要补面。那像这个产品呢，比较复杂，我已经缝合了，他有七万多个特征，七万多个特征， 如果说我没有这个没有缝合的话，那我们要干嘛呢？他可能有十几万个特征，十几万个特征，所以说这个大家千万要注意，那你对我们店的要求呢是比较高的，所以这种方法呢，我希望大家记住，当你文件比较大的情况下，你就直接把这个 s t p 文件新 放到一个，什么放到一个文件夹里面，然后呢直接打开，直接打开他就会生成一个什么，生成的是一个 装配文件，身份证那个装配文件，那我就把每一个零部件都是一个单个的零件，那我现在单独打开这个单个零件，我再去处理它，我再去缝合它，这就没问题了，这就没有任何任何问题，所以 这种操作方法呢，是比较最直观，比较可可靠的，我们很多学员可能是这样子的，哎，我直接打开 cp， 他是不是装文件，我导入，我展配装配， 他不是个装备文件，是个芥末文件，当时你去补面的时候，你想去把每个零部件分开的时候，你就相当麻烦。 这是我给大家分享的一个，如果各位当遇到这个大型的文件打不开，或者说呢，打开全是破灭，我分不开，我不能处理他有各种各样的问题，你们都可以随时关注啊，老师，我们相互学习，相互交流， ok， 那关于这个大文件的这一个，打开这一块，大家有什么不懂的，我们都可以相互交流， ok， 谢谢大家。那今天的这一个分享呢，我就分享到这里，如果各位 喜欢安静老师，那你们持续关注西梦安静老师就可以了，那这节课呢，这个案例呢，这个作品呢，我就分享到这里，谢谢大家。

ug 软件的交换性很强，他在导入导出中能够去输出多种格式，和别的三 d 软件的话呢，进行数据的交换。今天有个同学反映啊，他在导入 stp 文件中间出现类似上头的错误啊，错误号一，那么如果说出现这种错误的话呢，大家可以通过以下三点来解决这个问题。 第一的话呢，直接将我们文件的如果说你是啊这样一个导入的方式，直接选择将它的方式的话呢，更改为打开的方式， 尝试能不能解决这个问题。第二的话呢，就是我们 stp 的文件的话呢，在我们的一个文件名包括路径上面的话呢，都是不允许有中文产生的。第三点的话呢，就是说这个文件的话呢，本身就不是 stp 的文件，你学会了吗？

从零开始学游击，我是风云老师，今天我们学习第一排的第十三行命令，导入里面的这个导入 stp 的一个格式，我们直接呢点击这个命令，点击完事之后呢弹出这样一个导入菜单栏，我们首先呢选择，我们需要导入图档，点击浏览。好， 那么这个导入 s t p 的话呢，只针对于我们这个文件，后者名为点 s t p 格式的才可以导入进来。好，我们选择他，然后的话呢，我们再点击 ok 这边模型的数据的话呢，如果说我们指导产品实体的话呢，可以只选实体，但是有时候呢我们担心啊，客户给我们图导里面呢有其他东西，所以的话呢，我们尽量把这些呢啊都可以选上去，这个呢没有关系，我们直接呢点击确定就可以了啊，其他地方呢我们用默认的。 好，这样的话呢，我们这个进度栏就马上再跑。好，跑完之后呢，我们这个产品呢就已经导入进来了，是一个 stp 格式。

首先打开软件， 选择文件，选择打开，选择，打开 stp 格式下的装配题 软件读取数据， sgp 格式的装备题打开 发现装配起前半跟零部件前半都有都有箭头，同时表明是固定的，这个时候我们移动这个零 键是不会动的，点击选项，点击导入，把选择停前面那个对号去除，然后点确定， 重新打开软件，重新打开 s 七 p 的装配机， 打开之后现在就没有那个箭头，然后现在可以进行编辑啊，装配配合等一系列操作。
