cass如何用两种颜色展高程点

近期有收到多个工程朋友的一个问题咨询，如何修改蓝黄 case 当中高层点字体的大小和对应的颜色，现在来演示， 这是一份测量的三维数据，我们先将坐标数据转换成 d a t 格式文件，这样哪方 case 才能够识别 粘贴到 v 三点零坐标数据处理系统里面，点计算点保存 d a t 格式数据，保存到桌面另一个名字， 完成面数据直接点保存，这样就生成好了 d a t 格式文件。我们回到桌面看一下，这就是生成的完成面 d a t 格式文件。 接着我们来导入蓝风 case， 点灰头助理长高层点，找到刚才生成在桌面的 dat 格式文件，点击点打开点确定， 这样 d a t 格式文件就顺利的展入了朗风 case。 接着我们来修改高层点肢体的大小，那如何修改呢？ 我们选中他，按 ctrl 加一调出特训面板，可以发现他是一个快餐照，这里面没有任何能够调整他字体大小的一个选项。 那么如何来调整字体的大小呢？我们知道在南方 case 当中，高层点它是有两部分组成，一部分是高层，第二部分是诸绩， 他们两个形成了一个快，那么在快里面我们是无法调整字体的大小的，那如何操作呢？我们点击绘图处理，有个高层点的处理，打上高层柱记，就是将高层和柱记给他打上，选择空格 好，共打上了二百三十一个高层点。接着我们来看一下，选中它，哎，发现它是一个文字，选中它，它是一个快粘罩，这样我们就将高层点的高层和柱剂分开来了，接着我们来调整字体的大小，全选 调出透气面板，我们在这里选择文字，接着我们就可以对文字进行文字的高度和他的 样式进行一个调整，比如说他的高度，我现在设置成零点五，我们会发现这个字明显的变小了，假如说现在设置成二，这个字明显的就变大了啊，我们现在给他设置成零点五， 然后肢体的样式啊也可以进行一个修改，我们设置成黑体。 设置以后，我们来看一下肢体的样式也进行了一个改变，这样我们就完成了对高层点文字大小和文字样式的一个调整。 调整完成以后我们会发现它分成了两个部分，并不是一个 number case 当中的高层点的，那如何将它恢复成 number case 当中的高层点呢？我们点灰头处理 啊，高层点处理，这里有一个合成打上的高层和助剂，就是将刚才打上的高层和助剂合并成高层点，选择确定搜索的宽度，我们就默认一百或者五十都可以确定 好。合成高层点完成，我们再来看一下，选中它啊，又变成了一个快餐照，快餐照我们在命令行输入 v 来查询一下它的特性，选择它啊，一般高层点， 这样就完成了高层点肢体大小的设置，接着我们来看一下如何来修改高层点的颜色啊，我们选中他，假如说我们在这里啊选择一个黄 黄色，我们会发现他没有任何的变化，我们在这里也给他改一下他的颜色， 比如说改成黄色啊，只有高层柱基变成了黄色，但是他的字体并不会变成黄色，那如果说我们需要将高层点改成统一的白色，那如何操作呢？同样的，我们点绘图处理点，高层点 打上高层和珠基，我们先给他打上，确定打上完成以后，好，我们全选。接着我们来对文字，他的颜色修改成一个白色啊，快参照也给他修改成一个白色。 好，接着我们再选择这里设置一个白色，这样我们就将高层点全部改 改成了白色。但是我们现在需要将它合并成一个完整的高层点。选中点，绘图处理高层点，处理点，合成打上的高层助剂，点击搜索宽度设置一百，确定 好，合成高层点完成。接着我们再来看一下，选中它啊，又变成了一个快粘罩，接着我们还可以将它提取出来。点，工程应用高层点生成数据文件有编码高层点啊，保存到桌面，这是 合成点。确定好，我们直接输入二，直接选取高层点。选择确定好，已经提取完成二百三十 一个高层点，我们来将它攒入点灰头。助理长高层点，找到我们刚才生成的数据，打开， 哎，能够完整的再展展出来。 nice， 说明我们刚才的操作是没有问题的。 ok， 高层点修改文字大小和对应的颜色就和大家分享到这里。

咱们先把那个数据线拖到桌面上啊，然后第一次第二次数据行，然后咱们接下来就是打开咱们的一个 case 软件， 首先咱们需要新建一个图层，这新建一个图层是因为咱高清点出来的颜色都是一致的啊，因此咱们要新建一个图层来装一组数据，这样以不同的颜色展示在同一个图纸上面 啊，咱们点击图层管理，右键点击新建图层的名称，这样命名啊，就第一次数据， 然后回车这个位置，咱们这个颜色啊，就改成咱们自己需要的一个颜色啊，咱们这以黄色为准，然后就点击确定， 然后关闭，然后就是绘图处理展高层点，先展第一次数据啊，就找到咱们的第一次数据，点击打开，然后回车在这个位置，咱们看一下这个展出来的颜色是红色啊， 这个位置咱们需要注意一下，然后咱们左键点击，像这个位置咱们的一个高层数据以及咱们的点号是一体的啊，像这个位置咱们一定要打散高层点助剂，如果不打散高层点助剂的话，待会改变颜色的话，他只会把高层数据给改变 过来，这个点号的话它是改变不过来的，所以切记一定要打散高层点柱剂，咱们这全选全部框选，点击绘图处理，然后高层点处理，打散高层点柱剂啊， 但这个位置就全部已经打算成功了，然后现在咱们就是一个分类的一个情况啊，就把咱们的高层点数据攒到第一个咱们新建的一个图层里面，就点击框选，然后右键点击特性 啊，这个位置咱们就分类分到咱们的第一次数据里面。好，咱们打开数据看一下，像这个位置咱们的一个高层数据以及咱们的一个点 好，就已经改变成咱们自己想要的一个颜色了啊。然后咱们就展第二次数据绘图处理，展高层点，找到咱们的第二次数据啊，然后点击打开，然后回车， 因为咱们这个展示出来的这个点号是一个红色，然后咱们之前改了一个颜色啊，像这样分别展的展示在图纸上面就好了啊。

各位朋友好，我是江苏赛威良工，今天我们就聊一聊用开始展高声点 如何设置多涂层，多颜色和多种大小的高清点。因为我们在测地形图的时候会分开不同时间段，然后不同的地形分开测量， 那我们会涂展点的时候也想把它分出来，那怎么做呢？那有些朋友可能就是展点就展到一起了，在图面上就分不出来是什么时候测的，不同日期啊，不同地形测的，那我今天 天就给大家教一个小技巧，然后我们怎样设置多图层，然后多种颜色和多种字体的大小，那这样呢，就可以把不同的日期的测量数据在图面上 可以很明显的区分出来，也便于我们后期的一个说句的一个处理，然后你修改删除，因为他是不毕竟是不同的图层嘛，然后就比较方便了，好，我们现在就开始看一下。 那首先呢，我们这个特性的一个管理器上面颜色我们要选择这个巴黎就这个他的意思就是非常的意思。第二步， 在图层管理器中，然后设置这个图层高成点的一个颜色，我们就随便设一个吧， 然后确认。那第三步我就可以展点了，展高成脸，然后回头比例是直接默认， 我这上面有三个不同时间段测的一二三，那我选择先选择一，第一个时间测的，打开好了，这第一个日期测的是粘好了，那下面我们第四步 还是这个图层管理器高声点，高声，稍微高声点。二，然后 颜色我随便设一个，然后确认，然后再回头说里头展高正脸，展第二次测量的 好了，这第二次测量也好了。第六步，在这个图层管理器中，我们可以看到这已经有两个这个高层的一个图层了，那我现在在三啊，颜色也随便设一个颜色， 回头处理站，靠着脸站。第三次的 好了，我们现在已经是 三次的已经好了，我们再看一下这个图层管理器，我们有高成点一、二、三分别是三个图层，那么三个图层我想需要什么颜色，那我就在这里面修改， 我涂成一红，涂成一红色， 呃，涂层二，黄色，涂层三，你就是绿色吧。好的，确认， 好的，我已经在上面很明显的把这个高成点的分为三个图层，颜色可以也分别出来了，就是大家想要什么颜色 都可以在这个图层外力器中然后设置。那样如果我要第四天呢？那和我刚才一样，然后再点那个高重点，然后稍微四一次类推，就这样就 ok 了。 那有有的朋友刚才我说了就是这个是分涂层分颜色的，那下面再说一说怎样就是设置这个大小，下面我可以从这个有两种方法啊，实际方法很多的话，那下面就说两种吧。 第一种呢是文件里面有一个开始这个参数配置，然后有一个测量参数。第五，绘制周围有一个高成点的字，高，然后我把它修改掉，然后修改成 一确认，我把这个删掉他，然后站过去看一下， 好了，大家看到没有，这高层点的四高已经已经改改完了这第一种方法。那第二种方法呢？第二种方法可以在我们的一个特性管理器中就在这上面修改， 我把这个你想修改哪个就选哪个，那我把这上面的选择，它里面有 sy 的比例，这是比例是零点五的， 那我把先改成三看一下好了，大家可以看一下，这个宽度已经改变了，那我这个里面我也改成三 好的，字体大小改变了，就这改变字体大小的两种方法。其实呢，我们高声点的高度和当前绘图的比利时是有关的，就是比利时越小， 我们的字是越大的啊，规范中也有这个规定，就 cd 中那个字体大小和图符有关的，是多大的图符要设为多大的字体。还有一些朋友他就在绘图中， 有的时候是从不同的图复制粘贴过来的，还有发现有点窄的一个高声点，他的大小不一样，那我想就是把它统一一下。怎么办呢？那我们命令 有一个很好的命令啊啊，他选择需要从购的一个实体，然后我们是从购所有实体看一下， 好的，这大小全部都改成一样了， 这是一种比较快捷的方法。那今天呢就跟大家聊一聊，一共是三点， 第一个高成点展点的时候设置为不同的图层啊颜色，那第二个呢，就是批量修改高成点字体的大小，有两种方法，那第三个 就是如果我们高层点的大小不一样，然后怎么有一个很好用的命令来存够就是啊啊，好的，那今天就跟大家聊聊这一点， 谢谢大家，请朋友们点赞、关注和转发，让更多的人来学到这些简单的一些技巧。好，谢谢大家，再见。

cast 展高程点一般默认红色，如果你想换个颜色，就提前调出特性蓝。我这个页面是根据自己个人使用习惯添加的工具蓝，这个展点不修改颜色就是默认的红色。修改也很简单，直接展点之前把颜色改成想要的。不光是属性蓝，还有很多工具蓝。 case 的默认工具栏跟 cad 是不一样的，所以有好多人刚开始用的时候不习惯 case， cad 的命令也被 cas 覆盖很多。这里反键里面很多工具栏不知道功能，就一个一个开关， 找到自己需要的功能就保留，不需要的就关闭。更偷懒的就是设置一些自己常用的快捷键命令，比如我常用的就是打断合并，我自己设置打断命令就是 b b， 合并就是 j j， 简单好记。

大家好，欢迎来到测绘指北针，今天给大家讲解一下高重点的一个颜色变换，我们这里展高重点， 这是我们平时测量一个高层点，但是有些朋友说这个高层点的颜色怎么进行一个变换？如果我们选中它，然后去这里更改颜色，它是不会，嗯，不会改变的。 那么我们如果有第二次测量，要和这里的数据进行一个比较，我们可以展换一个颜色，比如青色，再进一个展高重点， 选中这个数据进行展点， 那么就可以看到我们这个第二次测量的数据一个叉子比较，而这里一个叉子，这里的叉子，这里的叉子 若还有其他数据也可以更改，比如说变成个绿色继续展，那么就是我们第三次测量的数据 一个展点，这样反复的一个循环，就可以比较我们几期的一个高层脸。

成功甲方让我把开挖前后的测绘数据展会在同一张图纸上，并用不同颜色进行区分，我操作了一下，但是里面的高层点号没有变，还是默认的红色，该怎样操作呢？ 好，我这里来给大家演示一下如何在同一个图纸里面啊，展测不同时期测绘的数据，并用不同的颜色加以区分。打开之前呢，我们需要准备好我们相应的一个数据文件啊，桌面上呢，有一个开花前的，还有一个是开花完成后的数据， 我们要用不同的颜色来对它进行一个涨点显示。首先打开我们的软件，我们先用啊展高层点啊绘图处理一下展高层点，原始的我们就用红色啊，用默认的啊，选择我们开挖前的数据按回车，直接按回车 好，这个桌面上就已经展现出我们的原始数据，开完完成后的呢，我们就需要打开 注意看一下这里啊，我们的一个对象特性，如果说没有显示呢，就说这样是关闭的，那么我们可以选择任何一个点，我们点一下鼠标右键，这里有一个对象特性，看到没有， 这里特性就已经打开了，我们把这里的默认的掰了啊，颜色给它更改掉，比如说我们完成后需要用这个黄颜色来展示，我们切换到黄色啊，我们再来用绘图处理下长高层点啊，按回车啊，注意看一下，选择我们开挖完成后的数据点一下啊，直接按回车 好。开挖完成后的数据已经展点显示了，但是上面的这个点号前面还是红色的，注意看一下上方的这些数据啊，可以看一下前面的点号 和我们的原始数据都是一样，都是红色的，如果说这种不满足你的一个实际需求啊，啊，从这里就讲方法，二来快速的实现他，我们先把这个文件给他关闭一下啊，全部关闭掉，我们重新打开我们的软件， 打开我们的软件过后啊，注意的来看一下，注意看左侧这里有一个图层管理器， 左上方这里有一个图层管理器，我们就四千新建两个空白图层来看一下，打开我们的图层管理器，我们新建一个开挖前的和开挖后的啊，注意看一下左侧这里 这一个是我们的新建图层，我们点一下新建图层，这个是我们的原始数据，原始数据，原始数据好点了过 后，我们把颜色给他更改一下，他现在是白色的，比如说我们的原始数据啊，需要用这个绿色来展现，我们点一下确定好。还有一个在新建一个图层啊，这个是完成面数据，完成面数据 啊，他的颜色我们需要用黄颜色啊，点一下确定啊，如果说你还有其他的，比如说第一个月，第二个月，第三个月，你一次啊，用这样的一个方法新建图层啊，建好了过后我们直接点关闭好，这个时候我们重新来对他进行一个展点 啊，直接进行一个涨点处理，涨高成点啊，涨我们的原始数据，原地猫数据，按回车看一下。好，上面的这些数据已经展测出来，展测出来过后我们拉框选择，所以把这一部分数据全部拉框 选择，拉钢选择过后最上方的这个绘图处理下面有一个打散高层注记啊，注意看一下高层点处理。在我们的这个绘图处理下面高层点处理有一个打散， 高层助劲啊，对它进行一个打散。好，打散过后我们再次拉框选择啊，注意这里的一个图层，我们就可以对它进行一个更改，把它更改成我们的一个原始数据，注意往下拉，这个是我们的原始数据，可以看一下啊，选到原始数据 好上面的颜色大家可以看一下啊，字体的颜色和对应的这个点哈都是一致的。好，我们再一次的来对它进行一个展点啊，展测我们的高层点，这个时候我们就展示我们的一个啊，完成面开挖完成后的数据，所以看一下这里啊，点一下 他默认的是我们的红色，那么我们怎么去啊，快速的把这部分给他更改成黄颜色的呢？啊，注意看一下左侧这里啊，左侧这里的一个属性里面没有显示我们的一个原始数据和我们的一个设计数据的一个图层，我们在 点一下左上方这里有一个将列出的实体全部显示啊，注意看一下啊，列出全部实体点一下过后，下方这里就会有显示啊，我们可以把我们的原始数据点一下勾啊， 哦，是我们的原始数据啊，点一下勾，这个时候就去掉了，我们还是一样拉框选择我们这部分数据拉框选择过后再绘图处理下啊，高层点处理几高层点处理，打上高层注记啊，对他进行一个打上处理好，打上过后我们拉框选择他啊，对这里进行一个 图层的一个更改，我们把它更改到我们的一个完成面数据啊，注意看一下。好，现在我们已经更改到完成面数据，可以来看一下现在这个就是啊点位和我们的这个数据都是显示是黄颜色的，我们再把我们的原始数据给它勾选出来， 注意看一下左侧这里啊原始面和我们的完成面，这种情况下我们的数据和我们的点号就是同一个颜色啊。大家重点需要注意的就是在我们呃 展点之前，是先把我们的这个图层管理器需要啊新建的图层事先给他建好，并且把这个颜色给他设置好。 好下来，你们操作一下这个知识点，你学会了吗？想了解更多的知识请在评论区留言。

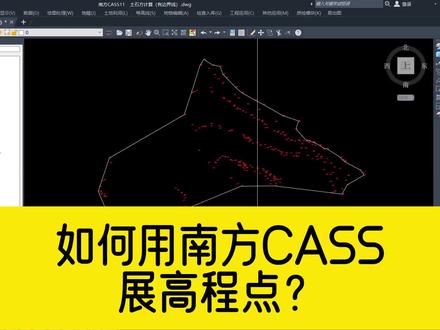

前面啊姜老师跟大家讲了啊，如何在我们电脑上正确的安装这个蓝方 case 十一点零的软件，那么相信我们很多同学呢，应该已经都安装好了，那么今天呢，又有网友在群里面问姜老师啊，那我们怎么样用这个蓝方 case 软件去展高成点呢 啊？像我们有同学啊，如果是从事这个施工测量方面的学员的话啊，那么经常会碰到这样的问题，那今天我们一起来讲一下。首先呢，我们打开这个蓝方 case 软件， 然后呢我们新建一个空白的文档啊，怎么新建呢？点击左上角这个加号，我们就可以直接新建一个空白的图档，当然啊，如果有学员这个蓝方 case 软件或者 cad 软件，这个版本比较低，对吧？这里没有这个加号怎么办呢？那我们可以点击啊左 上角的文件菜单，然后点击新建，然后我们找到这个空白图档，点击打开，接下来点击绘图处理，点击展高层点命令行，提示我们啊，是否展开高层值为零的点，我们直接敲空格键， 然后找到我们外页测量的数据啊，这个数据格式的话，我们要求啊是 d a t 格式啊，如果说你的数据是这个 c s v 啊，或者是 t s t 啊， 或者是其他什么格式，那我们一定要转换成这个 d a t 格式，然后选中，点击打开，然后命令行啊，它提示我们这个绘图比例尺的话，我们直接敲空格键，默认一比五百就可以了， 那么这个助击高层点的距离呢，我们直接敲空格键或者敲回车键啊，都是可以的，那么这样的话，我们所有的这个高层 点就全部展点成功了，所以啊，用这个蓝方 case 软件来展高层点的话啊，这个效率是非常高的，而且操作起来也非常简单。那如果我们是要在啊已经有的这个 cad 图纸里面展高层点，我们又应该怎么操作呢？ 好，这里啊，我们先点击文件菜单，点击打开已有图形，找到我们这个图纸啊，点击打开，那么他的操作步骤呢？其实是一样的，点击绘图处理， 然后呢，点击展高层点提示啊，是否展开高层值为零的点，我们直接操控格键，然后找到我们这一个啊，外业测量的数据，点击打开 这个数据高层点的距离呢，我们直接敲空格键或者回车都可以。好，那现在我们可以看到啊，这个高层点他是不是就已经展点成功了呢？所以他的操作步骤是一样。 这样的，最后啊，姜老师提一个问题啊，如果说我们的这个 cad 啊，他没有安装南方 case 软件，那我们如果要长高层点的话，用 cad 怎么操作呢？ 这个问题大家可以回去思考一下啊。然后如果是有同学感兴趣的话，我们在下一节课再详细的讲解啊，那么关于如何用这个蓝方 case 软件来展高层点的一个操作步骤就讲到这里。

那我们先用这个蓝方 case 展高层点啊，点这个绘图处理，然后点展高层，点这里直接空格，然后找到我们桌面上的数据，你看这个原始标高啊啊，然后打开 敲空格键，再空格，好，这样的话我们的这个高清点就长进来了。那如果是说我们要去生成这个三角网的话，我们可以根据啊已有的这个高清点数据来生存。嗯，在这个等高线这里点这个建立三角网， 然后这里的话他有两个选项，一个是根据数据文件升级，一个是根据图面高层点啊，都可以，我们这里因为已经展点了吗，我们就点这个根据高层点的身上，然后点确定这里我们选择这个二啊，就是直接选择对象，输入一个数字二，或者是直接 鼠标左边点一下也可以啊，然后我们直接选择这个高清点数据，然后空格啊，他就会创建这个三角网啊，我不知道你之前做的是不是也是这样，他这个目前存在一个什么问题，因为你看啊，他这里的话， 你是不知道哪些三角网是不要的啊，那按正常来讲这些肯定是不要的，是吧？但是啊，对，我们肯定是需要什么呢？ 需要一个边界线啊，去确定一下具体啊，他的一个范围，要不然的话就是你施工的边界在哪里，这样的话我们就能够确定啊，他哪些多余的这个三角网我们是要删掉的，像这些啊， 对吧？他如果是超出了这个边界，我们就是不要的，这个应该都是不要的啊。所以像你前面讲的那个问题，你说如果说我们制作三角网的时候呢，他的一个三角网就是超出了这个边 边界线，或者是跨越了这个边界线，那都是不行的，对吧？因为啊，他算出来的这个数就不准的吗？他肯定会多啊，那这些比如说我们不要的话，我们就直接删掉了，但是如果你不能确定啊， 那我们最好就是把这个边界线给他画一画，所以这个东西就要看你的实际的一个边界了，理解吗？ 看一下你这个，这边应该有吧，这边你是以哪个为边界？他是，他是在这个这个图纸的，就是左边他以原线 有一个楼啊，然后测原始地平的时候，那楼里边是测不着的，所以说是成那么个形状，然后我们把楼拆除了之后挖下去了，测的时候就是在现场就是随便走的，就是这个随便走的。那你这个范围怎么确定呢？ 最好是能够把这个编辑线画出来，我就比较就是直观的就可以告诉你了，因为这个范围我们如何确定的话，我就不知道哪些是山，哪些是牛的，知道不？我今天就跟着你先学学方法就行。假设我们这个 边界线啊，如果是从这里直接跳过来的，对吧？假设啊啊啊，那你看他这个位置，他这个三角网，他是不是 交叉了，对不对？跨跨越了吗？像这个外面的我们可以直接删掉，不要啊，但像这种我们这种就要重组了啊，就是不一样的。好好好，能理解吗？啊啊？比如说我们在这个灯光线里面，他是有这个啊，增加参加网 啊，过滤删除，所以最好是有一个具体的案例啊，那这里我们先试一下啊，点这个重组三家网啊，你点 这里他就会给重组看到没有，那这样的话，他是不是如果以这个为边界，他是不是就没有跨越了？看到没有啊？然后外面的我们就可以删掉啊，以后你自己在操作的过程当中啊，很难免会碰到这种现象的，删除的话，知道啊，就是直接选中，然后按一下字母一键删除就行了 啊，那就可以了，那我们这个就删除完了啊，然后这里我们怎么办呢？这等高线我们要给他保存一下啊，点这个等高线，然后这里有一个三角网存曲，下面有个结果存盘啊，我们在保存之前，我们最好是保存一下 啊，先给他保存一下，看看这里会显示的存盘结束拍完，然后我们再点等高线，在这里呢有个三角网存取给写入啊，就是把我们这个三角网单独的保存成一个三角网文件 啊，这个名字的话，我们就自己输入一下，比如说这个原石好，然后我们就保存到桌面上啊，再选这个三角网，然后空格 好就存好。这里是一期的吧，相当于那我们要把这个对二期的，我们给大家展点进来 case 里面啊，我们展点的话还是一样的，我们直接因为已经有了这个 dat 的文件了啊， dat 文件的话格式是没问题的啊，我们直接点这个 绘图处理，然后点长高层点，然后这里直接空格， 在这个里面我们要找到这个啊 i 七的这个土方，然后我们直接打开，然后直接空格 啊，那么这个也展点过来，展点过来之后呢啊，那么这个里面的话，我们能够啊，直接确定这个编辑线的话，我们最好是把它直接连一下啊，到时候我们申请上交网之后呢，我们就知道啊，他的一个范围啊，这样我们就好去编辑啊。 那这里如果是我们自己现在还不能确定，我们先不管的，然后这里我们就点这个等格线啊，建立三条网点，这个图面高层点生成。 大家好，我们其实前面可以不粘点啊，我们可以直接用数据来生成，这里我们点确定，然后呢直接输入一个二空格，我们再选择这个高度点空格 啊，那这个三角我们就建立完了，那为什么我们要有这个高层点啊？这样的话我们这个边界是吧？他的一个范围我 我们就比较好去判断啊，如果说没有那个高层点的话，那你哪些三角网是要删除的，你自己是不清楚的，因为我们在前面展高层点的时候 没有把这个边界线给他画出来啊，所以这个要注意一下，然后像这些的话，我们是需不需要呢？你自己删一下吧。老师你打开这个，打开这个，你帮我看一下，就第一个，第一次左右标高这个 前面这个，嗯，对对对，嗯啊，你看这这不，我这个白色边线，这就是测量的一个就是低空上半部分放坡的一个坡顶线， 就这个白色的这个线对外边这个白线，这是个车库线，这个，对对对，就这一个，对对对，直接复制过去看一下，粘贴到原坐标，试一下， 这些多余的我们是不是就不要了，对不对啊？啊？像这里的话你看没有，像这种就是超出了吗？像这个就不要了，就删掉了， 一定要每一个都删到位啊，就是我们去看的话一段一段去看，不能漏，漏掉的话就是你这个结果就不准确了。哦哦， 你看这个，这个不能直接删，看到没有？为什么不能直接删？因为他这个他属于是跨越了这个地形线了，这个就不能直接删，因为他没有一整个三角形都在外面吗？对不对？他是相当于交叉了，他这个就要重组了， 这里我们点这个等高线，然后点这里面有一个重组三角形，我们点这个，比如说他这里是这根线跟啊这个边际线交叉吗？对不对？我们就点他啊啊？他会自己给你重新生成，那这个还是不行，对不对？因为他这里还是交 插了的，我们再点一下啊，这还是不行，我们继续点啊，你看到这里的话就差不多了，看到没有？你重组了吗？ 理解了吗？啊？然后现在重组好了，我们空格，然后像这里你看见没有？他这个编辑线在哪里啊？在这里看到吗？如果是说你这种情况，你看不清这个编辑线在哪里啊，对吧？我们选中他，然后这里有个显示，他有个显示顺序吗？对不对？置于对象之上啊， 这样是不是就就看的更清楚了，是吧？看到没有？那这个是不是就在那这个就超出了吗？那现在他存不存在一个交叉的问题？不存在了吧，对不对？ 对，那我们就可以直接删掉了啊，完了，基本上就是这样，这一圈就没什么问题了啊。还有一个就是打个比方啊，就我前面讲过的， 他如果少了，我们怎么去给他加呢？打个比方吧，如果是这里这个没了，是吧？那他这也就少了一个吗？你看你把这个边线删掉，他这里是不是少了一个，这里没有连起来啊？那这种情况的话我们就要去加啊，怎么加呢？这里有个等高线 啊，然后呢？有一个增加三角形，看到没有啊？点一下，然后呢？直接啊，三角形嘛，三个点嘛，你就点第一个点这个顺序没关系啊，第二个点啊，第三个点 他自己是不是加上了，看到没有？哦，对，就可以了啊，这样就可以了。好，那这里的话，我们，呃，接下我们把这个边界线啊以外的多余的部分都删掉了，然后接下我们就把这个高层点啊，我们给他删掉啊，怎么删呢？输入一个 ss x x 啊，这是一个快捷键，然后敲空格键，直接选这个高层点啊，就直接可以全部被删掉。那这样我们就只留下这个三角网，然后我们再存盘啊，点这个等格线，然后点这个修改结果存盘， 存盘之后再点这三角网存取，再点写入，写入的就是保存的意思，然后这里我们就写这个 开完后的好保存，然后再选择我们这个三角网控制就可以了。然后这边的话他有一个工程应用，然后这边的话他有一个三角王把土方量计算，这边有个计算两期间土方 三角网法的话，他其实有四种方法，看到没有，但是他用的最多的啊，还是下面这个，所以我们就点这个计算量期间土方， 现在他问你啊，是根据图面选择了还是去选择这个三角网文件？因为我们前面已经把这两个三角网文件我们都已经创建好了，对不对？所以我就直接点这个二，然后我们去读取。啊，读取这个原始的就是一期的吗？打开， 然后再点这个三角网文件，因为我们这个按，呃，就是开关后的，这里已经有了，我们也可以点这个图面选择，我们试一下，然后呢？哎，直接点这个图上选取三角网，是吧？然后就直接选就行了，然后空格啊，这样他就直接计算了， 对吧？现在他就计算出来了，看到没有？这个结果，官方量田方量看到了吗？啊？然后这里点确定啊？点确定之后啊，他这里你看一下他这里是不是要你绘制表格，这个表格如果是你要的话，你就直接鼠标左键点一下啊，他就会生成一个表格。

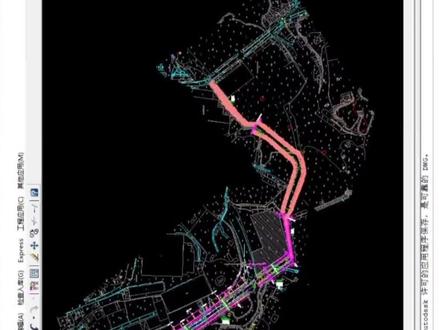

大家好，很久没有给大家录制教程，我们今天讲一下我们野外采集的一期、二期、三期怎么用，南方开始把它区别的，嗯，擀到熟面上，然后分期做这个三角网，一次性擀到这个熟面上。像我们这个图呢，你看有白色的高层剪，有绿色的高层剪， 然后完事呢，我今天就讲一下这个是怎么弄上去的，颜色不一样，然后也能分开做三角网。咱们把这个图关掉啊，我们已经准备好了三组数据，这个一二啊，然后三，然后咱们打开咱们 ps， 然后我们此时呢要新建一个图层， 我们在这里呢新建除尘，然后把除尘名字改一下，双击这个除尘，我们输入这个二二七， 这改的跟小姐二七， 我们把颜色，第一期是红色，咱们可以改成黄色，确定。 然后咱们来再新建一个储存，新建三期，储存三期把它改成绿色，我要双击两下这个文字，三期把它改成 蓝色，改成这个绿色，咱们确定，确定。然后我们来回头处理展高声点，我们先展一系的高声点一 啊，得出来一些那个高升点，让我们再来展二期，我们此时呢要把这个利用 cd 的这个功能，把这个点选一下，我们点会头数理展高升点，展这个二期的高升点， 然后呢我们把这个图层一改就 ok 了，改成这个二期，然后我们控制一下二期就展出来，然后我们再来展三期啊，是一期 第二期，咱们再展三期，三期的话咱们那个，嗯， 同样的会所处理展高声点，咱们展这个三三三，让我们选择对应的这个图层，三七啊，让我们再空格一下，三七也展出来。假如呢，咱们想 分开做三角网啊，有的时候这个点是重合的，就是如果说重合的也没关系，咱们选中一个图，什么其他都关掉隔离，好比我们要做这个三七的三角网，只需要输入 layiso 就可以了。 iso， 然后呢，咱们选择这个山西的数据，然后隔离一下，然后我们选择这个，嗯， 整个线建立 gtm， 然后我们选择一下，那么这一期的三角网就做好了，咱们全部打开图层的 lvyon， 同样的我们在隔离，再这样做就可以了。如果说这两期点，嗯，重合的也没关系，因为他不在一个图层，正常做三角网，然后做两期间土方计算。今天呢就是特意讲一下怎么去 展，用不同的颜色，不同的涂层去展这个不同时期测量的这个高精点， 在菲斯达里面会方便一点啊，直接可以展什么那个一期数据啊，然后设计数据啊，咱们南方 case 呢，用这种方法可以解决这个，呃，我们两期间组装呢，在一个图面上的这个尴尬的，区县的尴尴尬，区县这个啊，局面， 嗯，大家可以不会的，大家可以再重复观看一下这个视频啊，就是利用了一个 cd 小功能，也没有说特别的这个技术含量，感谢大家。

展点， kiss 中展点包括展高层点，展野外侧点点二、单野外侧点代码单野外侧点点位一种方式。一、展高层点， 点击绘图处理菜单下展高层点，根据提示输入比例尺，选择 djx 点 dat 数据文件， 根据提示输入注记高层点的距离，如一比五百地形图，可输入十五米进行注记，此时软件将根据输入的距离过滤注记相应的高层点，包括点位及高层， 不输入注记距离直接回车，将注记所有高层点。二、当野外侧点点号，点击绘图 处理菜单下咱野外测点点啊， 根据提示输入比例尺，选择 djx 点 dat 数据文件， 此时将展会出所有数据点的位置与点号。三、展野外侧点代码，点击绘图处理菜单下展野外侧点代码， 根据提示输入比例尺，选择 yms 接点 dnt 数据文件， 此时将展会出所有数据点的位置及其编码。四、展以外侧点点位， 点击绘图处理菜单下咱野外测点点位，根据提示输入比例尺，选择 yms 接点 dnt 数据文件， 此时将仅展会出所有数据点的位置。五、切换斩点注记，点击绘图处理菜单下切换斩点注记，弹出切换斩点注记对话框。 如选中斩侧点点号， 将展会出特点的点号， 如选中展测点代码，将展会出测点的代码， 如选中展侧点高层，将展会出侧点的高层，实际应用中可根据具体情况进行选择。

成功，我需要将展点号和高层点都显示出来，两者的位置有些重叠，该如何去调整呢？可以通过批量选择命令来调整，具体我们的软件中操作一下。 好，我们来看一下桌面这个数据就是我们需要进行一个展点显示的一个数据啊，前面是我们的一个展测的一个点号，后面是我们的一个高层值，好，我们来对应的给他操作一下好，首先是展高层点啊，第一步展我们的高层点啊，选择我们相应的一个数据啊。回车， 好，相应的一个高层值已经显示出来，我们第二步就需要对他进行一个展野外测点点号啊，注意看一下这里，还是选择我们先前的一个数据好，此时的一个数据已经展测出来，大家注意看一下我们展测的点号呢，他和我们的这个高层值啊，有一部分的一个 局部的一个重叠，那么这个的一个调整呢，我们可以通过我们的一个批量选择来实现，大家注意一下我们的这个图层啊，一个是我们的一个高层点啊，我们通过我们的一个右键在特性里面去查看一下啊，注意看一下我们上方的这个 啊，高层点呢，是在 g、 c、 d 图层啊，我们的这个点号呢是在展点号图层，那么我们需要对它进行一个位置上的一个移动，第二个是对它的大小进行一个调整，我们就来给它输入一下 m、 s、 x 啊，通过这样的一个方法去实现。选择我们的四啊，这里面是图层，但不同的版本，你可以看一下下方的一个提示，我们此时要选择我们的图层，选择好选择我们的对应的一个点号，点右键好，选中过后啊，注意对他的大小的一个调整，我们这里一定要给他选择成 我们的一个文字啊，这里切换成文字啊，在我们的这里的一个啊高度这里对他进行个调整，比如说我们给他调整成一点五左右啊， 大家可以看一下此时大小是显示是正常的，对吧？好，显示正常过后，但是他和我们的高层层有一部分是重叠的，那么这个的一个调整呢？我们还是 直接选择鼠标右键啊，这里面有一个移动啊，注意看一下这里面有个移动。如果说你这里取消了刚刚这样的一个步骤呢，我们就继续输入 m s x 批量选择，通过图层来选择啊，我们再来选择一下， 好，选择过后，右键点我们的一个移动啊，可以给他移动到这个上方啊，再注意一下刚刚这一个操作，他是一个批量的一个操作啊，所有的高 高层值他都会啊，高层的一个序号都会进行一个移动，大家就注意一下这样的一个方法，需要特别强调的是，我们移动的时候一定是只能去移动我们的一个点号，不能去移动我们的高层位置啊， 你一旦移动这个高层位置，后期他对我们的一个计算是有影响的，移动过后他的高层柱记值和他的一个属性值就不一致了啊，大家注意这样的一个方法，这个操作你学会了吗？关于软件的其他使用问题，请在评论区留言。
